Apakah yang dilakukan oleh Silinder Udara? Fungsi, Jenis & Kegunaan

Apa yang Dilakukan oleh Silinder Udara — Jawapan Ringkasnya

An silinder udara — juga dipanggil silinder pneumatik — menukarkan tenaga udara termampat kepada gerakan mekanikal linear. Apabila udara bertekanan memasuki satu sisi silinder, ia menolak omboh di sepanjang lubang tertutup, menghasilkan daya tolakan atau tarikan terkawal. Daya itu menggerakkan beban, mengapit bahagian, mengangkat bahan kerja, menggerakkan injap atau melakukan berpuluh-puluh tugas mekanikal lain dalam persekitaran industri, automotif dan pembuatan.

Dari segi praktikal: anda membekalkan udara pada tekanan yang ditetapkan, dan silinder memberikan lejang yang tepat dan boleh berulang. Kebanyakan silinder udara standard beroperasi antara 40 dan 150 PSI (2.8 hingga 10.3 bar) , menghasilkan daya yang terdiri daripada beberapa newton dalam silinder kecil hingga berpuluh ribu newton dalam unit industri berlorek besar. Silinder gerudi 100 mm pada 6 bar, sebagai contoh, menghasilkan kira-kira 4,712 N (kira-kira 1,060 lbf) tujahan — cukup untuk memuatkan galas, mengecap label atau memajukan get penghantar dalam masa kurang satu saat.

Kelebihan utama berbanding penggerak hidraulik atau elektrik ialah kesederhanaan: udara bersih, boleh dimampatkan dan tersedia di hampir setiap kilang. Penggerak pneumatik tidak memerlukan talian balik untuk bendalir, tidak menjana pembentukan haba daripada motor, dan boleh dikitar berjuta-juta kali tanpa haus yang ketara apabila diselenggara dengan betul.

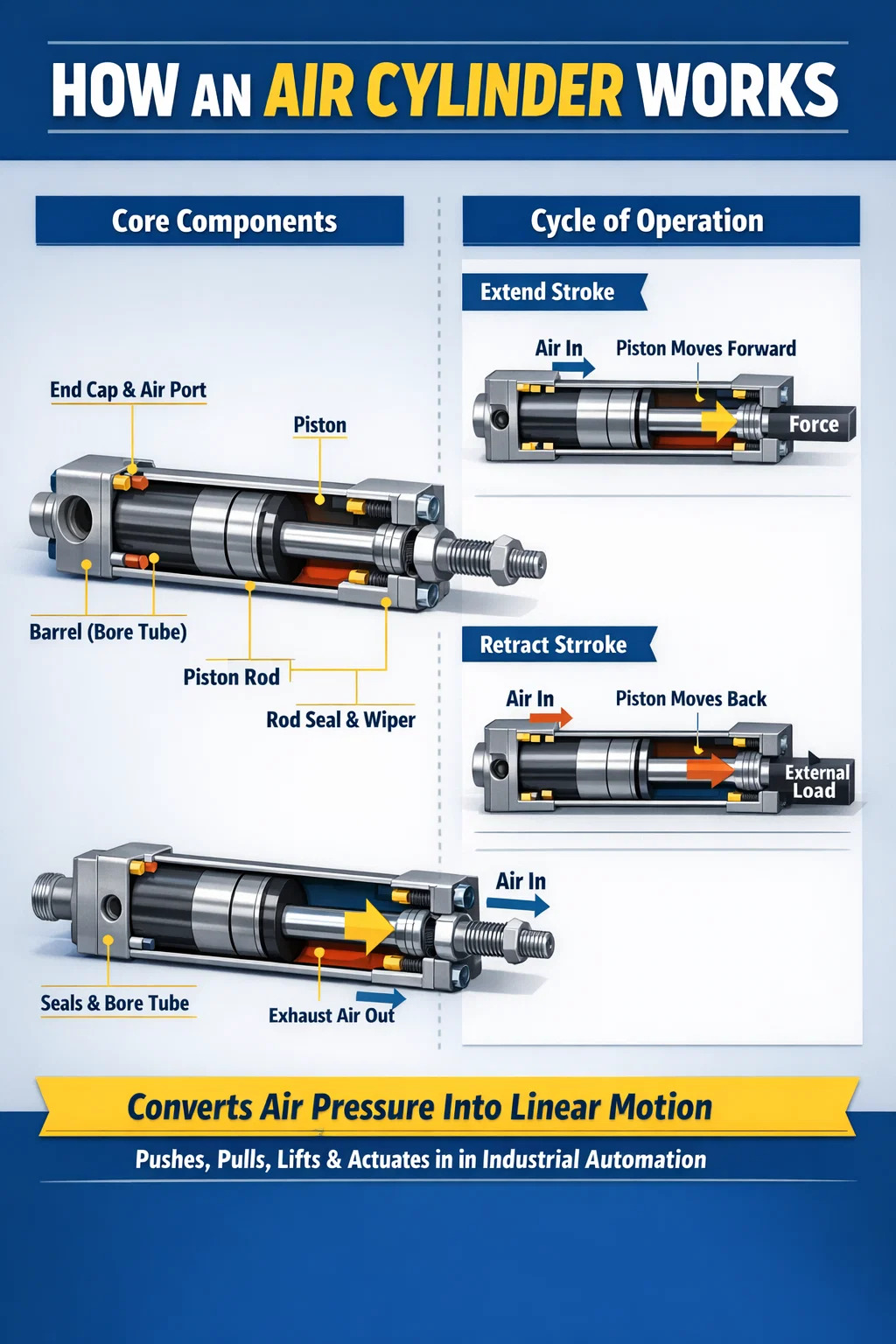

Bagaimana Silinder Udara Berfungsi Secara Dalaman

Memahami mekanik dalaman membantu semasa memilih, mensaiz atau menyelesaikan masalah silinder pneumatik. Setiap silinder udara berkongsi seni bina asas yang sama, walaupun bentuk luarnya berbeza-beza.

Komponen Teras

• Tong (tiub lubang): Perumah silinder, biasanya diperbuat daripada aloi aluminium, keluli tahan karat, atau aluminium beranod keras. Diameter gerek secara langsung menentukan daya keluaran.
• Omboh: Cakera yang meluncur di dalam lubang, dimeterai oleh cincin-O atau pengedap bibir untuk mengelakkan udara daripada memintas.
• Rod omboh: Batang keluli bersalut krom yang keras dilekatkan pada omboh, menghantar daya ke beban luaran.
• Tudung hujung (kepala): Tutup kedua-dua hujung tong dan masukkan port masuk/alur keluar udara.
• Pengedap batang dan pengelap: Elakkan kebocoran udara di sepanjang rod dan jauhkan bahan cemar daripada lubang.
• Pelaras kusyen: Injap jarum pilihan dibina pada penutup hujung yang menyahpecutan omboh berhampiran penghujung lejang, mengurangkan bunyi hentaman dan haus.

Kitaran Pergerakan

Apabila injap solenoid terbuka, udara termampat mengalir ke dalam port hujung penutup silinder. Tekanan udara membina terhadap muka omboh. Daya sama dengan tekanan didarab dengan luas omboh berkesan (F = P × A) . Apabila daya mengatasi geseran dan rintangan beban, omboh memajukan — memanjangkan rod. Untuk menarik balik, injap bertukar: udara memasuki port hujung rod, tekanan bertindak pada kawasan anulus omboh (luas penuh tolak keratan rentas rod), dan rod ditarik ke belakang. Udara yang letih keluar melalui muffler untuk mengurangkan bunyi.

Kitaran lengkap ini — melanjutkan dan menarik balik — boleh berlaku dalam pecahan sesaat. Silinder pneumatik berkelajuan tinggi yang digunakan dalam talian pembungkusan biasanya melengkapkan 5 hingga 10 kitaran penuh sesaat. Dalam sel pick-and-place robotik, masa kitaran 200 hingga 300 milisaat setiap lejang adalah standard.

Jenis Silinder Udara dan Apa Yang Setiap Satu Buat

Tidak semua silinder pneumatik menjalankan fungsi yang sama atau sesuai dengan setiap aplikasi. Reka bentuk silinder menentukan bagaimana ia bergerak, berapa banyak daya yang digunakan, dan ke arah mana ia bertindak. Di bawah ialah pecahan jenis yang paling biasa.

Lakonan Tunggal lwn Lakonan Berganda: Mana Yang Lebih Berfungsi?

Silinder pneumatik bertindak tunggal menggunakan tekanan udara dalam satu arah sahaja; spring kembali membawa rod kembali. Mereka menggunakan kira-kira separuh udara unit dwi-tindakan, yang menjadikannya menarik untuk tugas-tugas pengapit mudah di mana hanya lejang lanjutan memerlukan kuasa. Walau bagaimanapun, spring mengambil ruang dalaman, mengurangkan panjang lejang berkesan sebanyak 10–20%, dan daya spring bekerja melawan omboh pada sambungan — merendahkan daya keluaran bersih.

Silinder udara bertindak dua kali menggunakan udara termampat untuk kedua-dua lejang memanjangkan dan menarik balik. Ini adalah jenis yang paling biasa dalam automasi industri , menyumbang sebahagian besar pemasangan penggerak pneumatik di seluruh dunia. Ia memberikan daya terkawal penuh dalam kedua-dua arah, membenarkan kawalan kelajuan yang tepat dengan pengehad aliran pada setiap port, dan tidak mempunyai kadar spring untuk diambil kira dalam pengiraan daya.

Tempat Silinder Udara Digunakan — Aplikasi Dunia Sebenar

Silinder pneumatik muncul dalam hampir setiap sektor pembuatan dan banyak bidang infrastruktur harian. Kelajuan, kebersihan dan keberkesanan kosnya menjadikan mereka penggerak linear yang dominan dalam aplikasi daya ringan hingga sederhana.

Barisan Pembuatan dan Pemasangan

Ini adalah kawasan aplikasi tunggal terbesar untuk silinder udara. Pada talian pemasangan automotif, penggerak pneumatik melaksanakan tugas termasuk pemindahan bahagian, pengapit bahagian semasa mengimpal, menekan engsel pintu dan kedudukan lekapan pemutar skru. Stesen pemasangan badan putih kenderaan tunggal boleh menggunakan 50 hingga 200 silinder pneumatik individu yang berfungsi dalam urutan yang disegerakkan. Saiz gerek biasanya berkisar antara 32 mm hingga 125 mm, dengan lejang dari 25 mm hingga 400 mm bergantung pada tugas.

Pemprosesan Makanan dan Minuman

Pemprosesan makanan memerlukan penggerak yang boleh dibasuh dengan agen pembersih kaustik dan menahan pencemaran. Silinder udara keluli tahan karat dengan pengedap yang mematuhi FDA dan tiada port pelinciran luaran adalah standard dalam loji pembotolan, saluran bakeri dan kemudahan pemprosesan daging. Silinder udara di sini mengisih produk pada penghantar, menggerakkan muncung pengisian dan mengendalikan mesin pembungkusan — menyelesaikan beribu-ribu kitaran sejam dalam persekitaran kelembapan tinggi.

Jentera Pembungkusan

Mesin karton, mesin pengedap isi borang, dan penegak sarung sangat bergantung pada silinder pneumatik untuk lipatan kepak, penolak produk dan pembentukan kotak. Kadar kitaran tinggi - beberapa baris pembungkusan berjalan pada 400 hingga 600 pek seminit — menuntut penggerak dengan tindak balas hampir segera dan hayat perkhidmatan yang panjang. Silinder profil padat (siri ISO 21287) adalah perkara biasa di sini, menjimatkan ruang dalam bingkai mesin yang sesak.

Pengendalian dan Penyampaian Bahan

Silinder udara mengalihkan produk di persimpangan penghantar, menaikkan dan menurunkan pintu henti, dan menggerakkan lif palet dalam operasi pergudangan. Silinder pneumatik tanpa rod amat berharga dalam tetapan ini kerana ia memberikan lejang panjang — sehingga 6,000 mm dalam sesetengah model katalog — tanpa penalti ruang bagi rod lanjutan.

Peralatan Perkhidmatan Automotif

Lif kenderaan, penukar tayar, dan mesin brek semuanya bergantung pada penggerak pneumatik. Sistem udara atas minyak di kedai badan menggabungkan kelajuan pneumatik dengan ketakmampatan hidraulik, menggunakan silinder udara untuk menolak bendalir hidraulik untuk operasi penekanan yang tepat — menggunakan sehingga 20 tan daya daripada bekalan udara kedai.

Peralatan Perubatan dan Makmal

Silinder udara miniatur dengan lubang sekecil 6 mm digunakan dalam peralatan diagnostik, robot pengendalian sampel dan katil hospital. Silinder ini menggunakan udara kering bersih atau nitrogen, menjadikannya serasi dengan persekitaran steril. Beratnya yang rendah dan operasi bebas getaran adalah penting dalam instrumentasi makmal ketepatan.

Pembinaan dan Alat Berat

Walaupun jentera berat lebih kerap menggunakan silinder hidraulik untuk ketumpatan daya yang lebih tinggi, silinder pneumatik masih muncul dalam sistem brek udara, penggerak pintu pada bas dan kereta api, dan tukul bicu pneumatik. Silinder udara teleskop mengangkat katil trak sampah dan mengendalikan pengangkat platform di mana kedudukan pertengahan yang tepat tidak diperlukan.

Cara Mengira Daya yang Dihasilkan oleh Silinder Udara

Saiz silinder pneumatik dengan betul memerlukan pengiraan dua nilai daya: daya lanjutan (bertindak pada muka omboh penuh) dan daya tarik balik (bertindak pada kawasan anulus omboh, yang dikurangkan oleh keratan rentas rod).

Formula Extend Force

F_lanjutkan = P × (π/4) × D²

Di mana P ialah tekanan bekalan dalam Pascals (1 bar = 100,000 Pa) dan D ialah diameter lubang dalam meter.

Tarik balik Formula Daya

F_retract = P × (π/4) × (D² − d²)

Di mana d ialah diameter rod. Untuk silinder gerudi 63 mm dengan rod 20 mm berjalan pada 6 bar:

• Panjangkan daya: 600,000 × (π/4) × 0.063² ≈ 1,870 N
• Daya tarik balik: 600,000 × (π/4) × (0.063² − 0.020²) ≈ 1,681 N

Dalam amalan, daya keluaran sebenar adalah 10–20% lebih rendah daripada teori kerana geseran kedap dan tekanan belakang dalam talian ekzos. Jurutera biasanya menggunakan faktor kecekapan 0.8 hingga 0.9 apabila mengira daya silinder berkesan untuk saiz beban.

Sentiasa pilih silinder yang menyediakan sekurang-kurangnya 25–50% lebih daya teori daripada beban yang diperlukan untuk memastikan penggerak yang boleh dipercayai merentasi julat operasi tekanan dan suhu penuh.

Silinder Udara lwn. Silinder Hidraulik lwn. Penggerak Elektrik

Memilih antara penggerak linear pneumatik, hidraulik dan elektrik bergantung pada keperluan daya, keperluan ketepatan, kitaran tugas dan keadaan persekitaran. Setiap teknologi cemerlang dalam senario yang berbeza.

Yang dibawa pulang: silinder udara menang pada kelajuan, kesederhanaan dan kos pendahuluan . Silinder hidraulik mendominasi di mana daya besar diperlukan dalam pakej padat. Penggerak elektrik mendahului apabila ketepatan kedudukan pertengahan lejang atau pemulihan tenaga penting. Banyak kilang moden menggunakan ketiga-tiga teknologi dalam kemudahan yang sama, setiap satu dipadankan dengan tugas yang dikendalikannya dengan baik.

Spesifikasi Utama untuk Difahami Apabila Memilih Silinder Pneumatik

Membeli silinder yang salah — walaupun bersaiz kecil sedikit — boleh menyebabkan kitaran gagal, kehausan pengedap pramatang, masa mati mesin dan kerugian pengeluaran yang mahal. Memahami spesifikasi berikut menghalang kebanyakan ralat pemilihan.

Diameter lubang

Bor ialah diameter dalaman tong silinder dan merupakan penentu utama daya keluaran. Saiz gerudi standard mengikut siri ISO 15552 atau NFPA T3.6.7: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250 dan 320 mm adalah kenaikan biasa. Menggandakan lubang menggandakan daya pada tekanan yang sama, kerana skala daya dengan luas (A = πD²/4).

Panjang Strok

Lejang ialah jumlah jarak yang dilalui oleh rod omboh antara ditarik sepenuhnya dan dilanjutkan sepenuhnya. Pukulan yang lebih lama meningkatkan risiko lengkokan rod di bawah beban mampatan. Kebanyakan pengeluar menyediakan carta kekuatan lajur untuk menentukan beban tujahan maksimum yang dibenarkan untuk lejang dan diameter rod tertentu. Untuk lejang yang melebihi lebih kurang 10 kali diameter lubang, silinder berpandu atau sokongan luaran menjadi perlu.

Julat Tekanan Operasi

Kebanyakan silinder pneumatik dinilai untuk 1 hingga 10 bar (14.5 hingga 145 PSI). Tekanan operasi minimum — biasanya 1 hingga 2 bar — adalah kritikal: silinder bersaiz untuk berfungsi pada 4 bar mungkin terhenti atau berkitar secara tidak menentu jika tekanan udara loji menurun semasa permintaan puncak. Sentiasa sahkan tekanan minimum terkawal bekalan udara di salur masuk silinder, bukan hanya pada output pemampat.

Gaya Pemasangan

Pemasangan menentukan cara silinder menghantar daya ke rangka mesin dan cara ia mengendalikan ketidakjajaran. Gaya pemasangan biasa termasuk:

• Lekapan kaki (FB): Bolt ke permukaan rata; tegar, baik untuk beban paksi tulen.
• Pelekap bebibir (FA/FF): Diketatkan pada penutup atau hujung batang; sangat tegar, kapasiti beban tinggi.
• Pelekap Clevis (CB/CA): Membenarkan silinder berputar; diperlukan apabila laluan beban mempunyai pergerakan sudut.
• Pelekap Trunnion (MT): Pivot pada pin tengah; digunakan dalam mesin penekan dan mekanisme pautan.

Lekapan tegar (kaki dan bebibir) hanya boleh digunakan apabila beban diselaraskan dengan sempurna dengan paksi rod. Sebarang penjajaran sudut dengan pelekap tegar menghasilkan beban sisi pada rod omboh, mempercepatkan haus pengedap rod dan berkemungkinan membengkokkan rod dari semasa ke semasa.

Kusyen

Apabila omboh mencapai hujung lejang pada kelajuan tinggi, ia memberi kesan kepada penutup hujung. Tanpa kusyen, ini menghasilkan beban hentakan yang merosakkan silinder, rangka mesin dan sebarang perkakas yang dipasang. Pelaras kusyen terbina dalam memerangkap poket udara di hadapan omboh berhampiran penghujung lejang, mencipta kesan pemuka pneumatik. Pada kelajuan omboh melebihi 300 mm/s, kusyen hendaklah dianggap standard bukannya pilihan.

Bahan Pengedap dan Penarafan Suhu

Kedap NBR (nitrile) standard meliputi −20°C hingga 80°C dan mencukupi untuk kebanyakan persekitaran kilang. Aplikasi suhu tinggi (ketuhar cat, faundri) memerlukan pengedap FKM (Viton) yang ditarafkan kepada 200°C. Aplikasi suhu rendah atau selamat makanan mungkin memerlukan pengedap EPDM atau komponen bersalut PTFE. Menggunakan bahan pengedap yang salah adalah punca kerap berlaku kegagalan silinder pramatang.

Masalah Biasa dengan Silinder Udara dan Cara Membaikinya

Malah silinder pneumatik yang dipilih dengan baik mengalami kerosakan dari semasa ke semasa. Menyedari gejala awal menjimatkan masa henti dan kos pembaikan yang ketara.

Silinder Hanyut atau Gagal Memegang Kedudukan

Jika silinder yang dimuatkan perlahan-lahan hanyut dari kedudukan lanjutannya apabila injap ditutup, pengedap omboh bocor udara melepasi muka omboh. Ini adalah salah satu mod kegagalan silinder udara yang paling biasa . Pembaikan melibatkan penggantian cincin O omboh atau pengedap bibir. Sebelum berbuat demikian, periksa sama ada silinder telah dikendalikan di atas tekanan terkadarnya, yang mempercepatkan penyemperitan kedap ke dalam celah kelegaan.

Kebocoran Udara Luaran pada Rod

Bunyi mendesis atau aliran udara yang kelihatan di sekeliling meterai rod menunjukkan haus meterai rod atau kerosakan permukaan rod. Rod bersalut krom boleh menghasilkan lubang kakisan atau pemarkahan jika pengedap pengelap gagal dan membenarkan bahan cemar masuk. Batang berlubang memotong pengedap baru dengan cepat — rod itu sendiri mesti diperiksa dan sering diganti. Dalam persekitaran yang keras, pertimbangkan rod keluli tahan karat dengan salutan seramik untuk hayat perkhidmatan yang lebih lama.

Strok Perlahan atau Lembap

Jika silinder melengkapkan lejangnya dengan lebih perlahan daripada yang dijangkakan, semak dalam urutan ini: tekanan bekalan pada port silinder (sahkan tiada penurunan tekanan dalam talian), injap kawalan aliran (mungkin ditetapkan terlalu ketat), mangkuk penapis penerbangan (penapis tersumbat mengurangkan aliran), dan lubang silinder (kakisan dalaman atau pencemaran meningkatkan geseran pengedap). Kawalan aliran ekzos yang tertutup separa adalah satu-satunya punca sambungan yang perlahan dalam pemasangan medan.

Silinder Tidak Akan Memanjang Di Bawah Beban

Apabila silinder bergerak bebas tanpa beban tetapi terhenti di bawah beban aplikasi, saiz lubang tidak mencukupi untuk daya yang diperlukan. Kira semula menggunakan F = P × A, mengambil kira geseran dan tekanan belakang. Penyelesaiannya adalah sama ada untuk meningkatkan saiz lubang, meningkatkan tekanan bekalan (dalam had selamat), atau mengurangkan permintaan beban. Jangan sekali-kali hanya menaikkan tekanan melebihi nilai maksimum silinder — ini merosakkan pengedap dan boleh memecahkan penutup hujung.

Pemakaian Mohor Pramatang

Pengedap yang memerlukan penggantian selepas hanya beberapa bulan diservis — berbanding berjuta-juta kitaran yang dijangkakan — biasanya gagal kerana salah satu daripada tiga sebab: bekalan udara yang tercemar (zarah kasar yang menjaringkan lubang dan pengedap), pemuatan sisi pada rod (daripada salah jajaran), atau pelinciran yang tidak mencukupi. Gunakan unit FRL (penapis-regulator-lubricator) pada setiap talian bekalan pneumatik. Untuk silinder bebas minyak dengan pengedap PTFE, pastikan udara bersih dan kering daripada menambah pelincir kabus, yang merendahkan PTFE.

Cara Memanjangkan Hayat Perkhidmatan Silinder Udara

Silinder udara yang diselenggara dengan baik dalam persekitaran industri yang bersih harus tahan lama 50 hingga 100 juta kitaran sebelum memerlukan penggantian kit pengedap. Mencapai hayat perkhidmatan itu memerlukan perhatian kepada keseluruhan litar pneumatik, bukan hanya silinder itu sendiri.

• Tapis udara kepada 5 mikron atau lebih baik. Pencemaran zarah adalah punca utama kehausan gerek dan kedap yang dipercepatkan. Penapis standard 40 mikron tidak mencukupi untuk perlindungan silinder.
• Kawal selia tekanan bekalan ke tahap efektif yang paling rendah. Berlari pada 6 bar apabila 4 bar mencapai daya yang diperlukan membuang tenaga dan meningkatkan tegasan pengedap. Setiap 1 bar tekanan berlebihan mengurangkan hayat pengedap secara terukur.
• Pasang kusyen pada semua aplikasi berkelajuan tinggi. Hentakan akhir lejang tanpa kusyen boleh menjana daya renjatan serta-merta 5 hingga 10 kali daya kendalian, penutup hujung retak dan piston berubah bentuk.
• Jajarkan rod silinder dengan tepat dengan laluan beban. Malah 1–2 darjah penjajaran sudut menghasilkan pemuatan sisi berterusan yang memakai pengedap rod 3 hingga 5 kali lebih cepat daripada pemasangan yang dijajarkan dengan betul.
• Gunakan pengering atau penyejuk selepas pada keluaran pemampat. Air pekat dalam saluran udara menyebabkan kakisan dalaman lubang aluminium tidak bersalut dan merendahkan filem pelincir pada pengedap.
• Jadualkan pemeriksaan berkala keadaan rod. Periksa rod secara visual untuk mengadu, menjaringkan atau mengakis setiap tiga hingga enam bulan dalam persekitaran biasa, setiap bulan dalam keadaan yang teruk.

Piawaian ISO Mentadbir Silinder Udara

Penyeragaman memastikan bahawa silinder daripada pengeluar yang berbeza boleh ditukar ganti secara dimensi, menjadikan penggantian dan perolehan berbilang sumber menjadi mudah. Piawaian utama ialah:

• ISO 15552: Piawaian antarabangsa utama untuk silinder pneumatik profil bulat dan persegi (bekas ISO 6431 dan VDMA 24562). Menentukan saiz gerudi, benang port, dimensi pelekap dan benang hujung rod. Ini adalah standard untuk kebanyakan silinder industri sederhana dan besar di seluruh dunia.
• ISO 21287: Silinder padat dengan keperluan ruang pelekap yang terhad. Biasa dalam pembungkusan dan mesin makanan di mana sampul mesin ketat.
• ISO 6432: Silinder kecil dari lubang 8 hingga 25 mm, digunakan dalam peralatan dan tugas pemasangan ringan.
• NFPA T3.6.7: Piawaian Amerika Utara (NFPA) mengawal silinder tie-rod yang biasa digunakan dalam jentera perindustrian Amerika Utara. Saiz gerek dan corak pelekap berbeza daripada ISO 15552, jadi sahkan piawaian yang berkenaan sebelum pembelian gantian.

Menentukan silinder udara standard ISO bermakna mana-mana produk pematuhan pengeluar akan masuk sebagai pengganti drop-in — kelebihan ketara dalam rantaian bekalan global di mana jenama pilihan mungkin mempunyai masa pendahuluan yang lama.
