Cara Memeriksa Silinder Udara: Panduan Pemeriksaan Lengkap

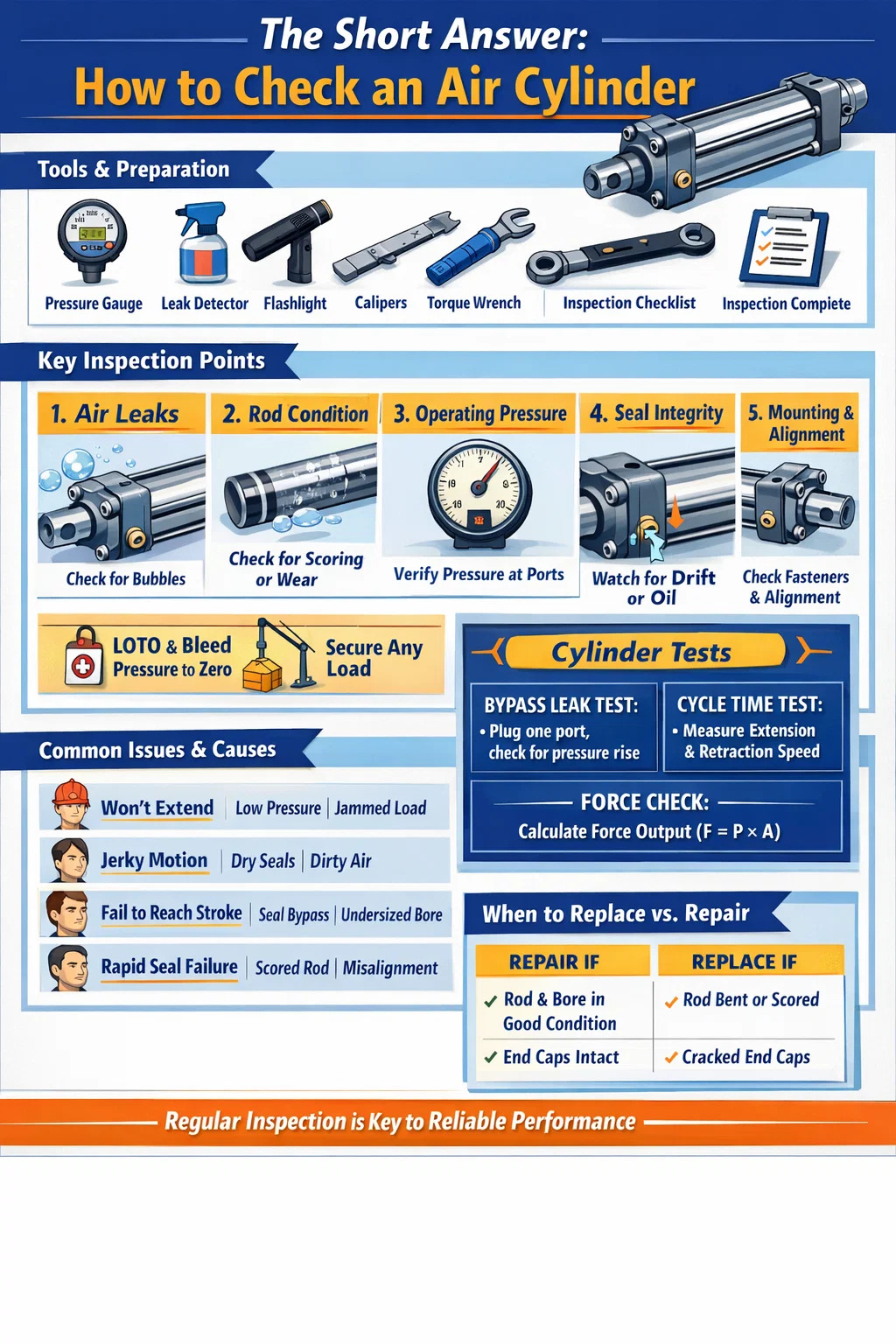

Jawapan Ringkas: Cara Memeriksa Silinder Udara

Untuk menyemak a silinder udara , anda perlu memeriksanya merentasi lima kawasan teras: kebocoran udara, tekanan operasi, keadaan rod omboh, integriti pengedap dan kestabilan pelekap. Silinder pneumatik yang sihat harus memanjang dan menarik balik dengan lancar tanpa teragak-agak, menahan tekanan tanpa kebocoran yang boleh didengar, dan tidak menunjukkan resapan minyak yang kelihatan atau pemarkahan rod. Jika mana-mana keadaan ini gagal, silinder memerlukan perhatian segera sebelum mengembalikannya kepada servis.

Kebanyakan kegagalan silinder udara tidak berlaku secara tiba-tiba. Mereka berkembang secara beransur-ansur melalui kehausan, pencemaran, atau pelinciran yang tidak betul. Dengan mengetahui perkara yang perlu dicari dan masa untuk melihat, anda boleh menghadapi masalah pada peringkat awal — sebelum ia menyebabkan masa mati mesin, kecacatan produk atau insiden keselamatan. Proses pemeriksaan yang digariskan di bawah terpakai kepada silinder pneumatik dwi-tindakan standard, silinder satu-tindakan dan kebanyakan varian silinder padat atau berpandu yang digunakan dalam automasi industri.

Alat dan Persediaan Sebelum Anda Mula

Sebelum menyentuh silinder udara, kumpulkan alatan yang betul dan pastikan kawasan kerja selamat. Melangkau penyediaan adalah salah satu sebab paling biasa hasil pemeriksaan terlepas atau salah baca.

Apa yang anda perlukan

• Tolok tekanan digital atau analog (dipadanankan dengan julat pengendalian sistem anda)
• Larutan air sabun atau semburan pengesanan kebocoran komersial
• Kain bersih tanpa serabut
• Lampu suluh atau lampu pemeriksaan
• Sepana kilas untuk memeriksa kekejangan pengikat
• Angkup atau mikrometer untuk ukuran diameter rod (untuk pemeriksaan terperinci)
• Buku log penyelenggaraan atau borang senarai semak pemeriksaan

Langkah keselamatan sebelum pemeriksaan

Sentiasa asingkan bekalan udara termampat ke litar yang mengandungi silinder. Gunakan prosedur lockout/tagout (LOTO) pada injap bekalan udara. Keluarkan tekanan hiliran kepada sifar menggunakan ekzos manual sistem atau injap berdarah. Sahkan tekanan sifar pada tolok sebelum menyentuh sebarang pemasangan, port atau pengikat. Udara termampat pada tekanan kedai walaupun sederhana — biasanya 80 hingga 120 PSI (5.5 hingga 8.3 bar) — boleh menyebabkan kecederaan serius jika kelengkapan dilonggarkan di bawah tekanan.

Jika silinder adalah sebahagian daripada aplikasi galas beban menegak (memegang kepala penekan, pengapit, atau lekapan mengangkat), menyokong beban secara mekanikal sebelum menurunkan tekanan. Jangan sekali-kali bergantung pada tekanan udara sahaja untuk menahan beban semasa pemeriksaan.

Menyemak Kebocoran Udara: Langkah Paling Kritikal

Kebocoran udara adalah satu-satunya mod kegagalan yang paling biasa dalam silinder pneumatik. Malah kebocoran kecil membazirkan udara termampat secara berterusan, meningkatkan kos tenaga dan mengurangkan daya penggerak. Kebocoran sekecil orifis berdiameter 1mm pada 7 bar boleh membuang lebih 3,600 liter udara bebas sejam , berharga ratusan dolar setiap tahun dalam tenaga elektrik sahaja — setiap silinder.

Kebocoran luaran

Tekan semula silinder dalam keadaan terkawal dan diawasi. Sapukan air sabun atau semburan pengesanan kebocoran ke semua permukaan luar: kelengkapan port, nat rod pengikat, sambungan penutup hujung, kawasan pengedap rod (tempat rod omboh keluar dari penutup hadapan), dan sebarang skru injap jarum kusyen. Perhatikan gelembung terbentuk dan tumbuh. Kebocoran perlahan mungkin mengambil masa 10–15 saat untuk menunjukkan gelembung yang kelihatan, jadi jangan tergesa-gesa langkah ini.

Beri perhatian khusus kepada zon meterai rod. Buih-buih yang terbentuk secara konsisten di sekeliling rod semasa ia dipukul menunjukkan pengedap rod yang haus atau pengedap pengelap yang rosak. Ini adalah perkara biasa dalam silinder yang telah terkumpul lebih daripada 5 juta kitaran atau telah beroperasi dalam persekitaran yang kotor di mana zarah mempercepatkan haus kedap bibir.

Kebocoran dalaman (kebocoran pintasan)

Kebocoran dalaman — di mana udara memintas pengedap omboh dan menyilang dari satu ruang ke ruang yang lain — lebih sukar untuk dikesan secara visual tetapi menyebabkan masalah yang sama. Gejala ini lazimnya adalah gerakan lembap atau hanyut: silinder merayap apabila ia sepatutnya memegang kedudukan, atau ia tidak akan memanjang atau menarik balik sepenuhnya di bawah beban walaupun dengan tekanan bekalan yang betul.

Untuk menguji kebocoran pintasan tanpa pembongkaran: dengan silinder pada penghujung lejang dalam mana-mana arah, tekan satu port dan palamkan port ekzos bertentangan. Jika tekanan dalam ruang yang dipalam semakin lama, udara melintasi omboh — mengesahkan pengedap omboh yang haus. Silinder yang sihat harus ditunjukkan kenaikan tekanan sifar dalam ruang tertutup selama 60 saat .

Memeriksa Rod Omboh untuk Kehausan dan Kerosakan

Rod omboh adalah salah satu komponen yang paling terdedah dalam silinder pneumatik. Ia berkitar masuk dan keluar ratusan ribu kali, terdedah kepada persekitaran sekeliling pada setiap lejang sambungan. Malah kecacatan permukaan kecil pada rod akan mempercepatkan haus pengedap rod — menukar apa yang akan menjadi penggantian pengedap mudah kepada kitaran penyelenggaraan berulang.

Pemeriksaan rod visual

Lap batang hingga bersih dengan kain bebas lin dan periksa panjangnya yang terdedah sepenuhnya di bawah pencahayaan yang baik. Cari:

• Pemarkahan atau calar — calar membujur yang mengalir di sepanjang paksi rod membolehkan udara keluar melepasi pengedap rod dan menyebabkan penggantian atau penggilap semula rod serta-merta.
• Kakisan atau pitting — bintik karat atau pitting pada rod bersalut krom memecahkan permukaan sentuhan pengedap. Malah karat permukaan ringan yang tidak hilang adalah tanda amaran.
• Penyok atau bintik rata — ini menunjukkan kesan luaran. Batang yang bengkok atau kemek menghasilkan beban sisi yang tidak rata pada pengedap rod dan sesendal.
• Filem minyak pada permukaan rod — filem pelincir yang ringan dan bersih adalah perkara biasa dalam sistem pelincir. Tangisan minyak berat atau titisan yang terbentuk menunjukkan meterai batang yang ditiup.

Semakan dimensi

Untuk silinder dalam aplikasi ketepatan atau yang disyaki memuatkan sisi, ukur diameter rod pada berbilang titik sepanjang panjangnya dengan angkup. Bandingkan dengan diameter dan toleransi rod nominal pengeluar. Kebanyakan silinder udara ISO 15552 standard menggunakan rod keluli yang dikeraskan dan bersalut krom dengan toleransi h8 atau h9 — untuk 25mm rod nominal, julat diameter yang boleh diterima ialah kira-kira 24.967mm hingga 24.987mm . Sebarang bacaan tirus, bujur, atau saiz kecil yang boleh diukur menunjukkan kehausan yang akan menjejaskan pengedap.

Pemeriksaan kelurusan batang

Letakkan rod yang dikeluarkan pada plat permukaan rata atau blok V dan gulungkannya perlahan-lahan. Sebarang goyangan atau tompok tinggi yang kelihatan menunjukkan lenturan. Sebagai alternatif, pasang penunjuk dail pada tapak magnet dan sapu sepanjang batang sambil memutarkannya. Kehabisan maksimum sebanyak 0.05mm setiap 100mm panjang rod adalah kriteria penerimaan biasa. Rod bengkok mesti diganti — meluruskan tidak boleh diterima untuk rod silinder pneumatik.

Memeriksa Tekanan Operasi dan Prestasi Silinder

Walaupun silinder udara tidak menunjukkan kebocoran luaran dan rod bersih, ia mungkin masih berfungsi di bawah spesifikasi. Ujian kelakuan tekanan dan kitaran memberi anda gambaran berfungsi yang tidak dapat diberikan oleh pemeriksaan visual semata-mata.

Pengesahan tekanan bekalan

Sambungkan tolok yang ditentukur sedekat mungkin dengan port silinder — terus pada pemasangan salur masuk jika boleh. Dengan berbasikal silinder seperti biasa, rekod tekanan pada kedua-dua port lanjutan dan tarik balik. Bandingkan bacaan ini dengan tekanan operasi yang ditentukan untuk aplikasi.

Penurunan tekanan lebih daripada 10–15% antara titik tetapan pengawal selia dan salur masuk silinder semasa gerakan mencadangkan sekatan aliran berlebihan dalam litar - injap kawalan aliran tersumbat sebahagiannya, talian bekalan bersaiz kecil, atau penyenyap/peredam tercemar di bahagian ekzos. Kebuluran tekanan jenis ini menyebabkan pergerakan lembap walaupun dengan silinder bunyi mekanikal.

Pengukuran kelajuan dan masa kitaran

Masa sambungan penuh dan lejang penarikan balik dengan jam randik atau dengan kaunter kitaran PLC mesin. Bandingkan dengan data pentauliahan asal atau dengan jangkaan masa kitaran pengeluar pada tekanan operasi anda. Silinder yang digunakan untuk melengkapkan lejang 200mm dalam 0.4 saat tetapi kini mengambil masa 0.7 saat — tanpa perubahan dalam tekanan atau beban — menunjukkan kehausan dalaman, kedap kedap atau kegagalan pelinciran.

Paksa semak output

Daya keluaran teori bagi silinder pneumatik dikira sebagai:

F = P × A , di mana F ialah daya (Newtons), P ialah tekanan (Pa), dan A ialah luas omboh (m²).

Untuk silinder gerudi 63mm pada 6 bar (600,000 Pa), daya lanjutan teori adalah lebih kurang 1,870 N (190 kgf) . Dalam amalan, daya sebenar dikurangkan oleh geseran pengedap rod, tekanan belakang pada bahagian ekzos, dan sebarang masalah penjajaran mekanikal. Jika silinder anda gagal mengalihkan beban yang dikendalikannya sebelum ini tanpa sebarang masalah, pengiraan ini membantu anda menentukan sama ada masalahnya ialah tekanan bekalan tidak mencukupi atau kemerosotan mekanikal.

Memeriksa Pengedap: Bila Perlu Mengganti Tanpa Membongkar

Pengedap adalah komponen yang paling mudah haus di dalam mana-mana silinder pneumatik. Pengedap omboh, pengedap rod, dan pengedap pengelap semuanya merosot dari semasa ke semasa disebabkan oleh kitaran haba, pencemaran, dan tekanan fizikal pemampatan dan sambungan. Ramai juruteknik menunggu sehingga kegagalan untuk menggantikan pengedap - tetapi pada ketika itu, pengedap yang bocor sering merosakkan komponen bersebelahan.

Tanda-tanda haus pengedap rod (boleh dilihat tanpa dibongkar)

• Sisa berminyak atau penampilan basah pada permukaan rod di luar penutup hadapan
• Udara bertiup melepasi rod pada sambungan (boleh didengar atau dikesan dengan tangan anda berhampiran kawasan pengedap rod)
• Kotoran dan kotoran terkumpul pada rod yang tidak terdapat di tempat lain pada mesin — ini menunjukkan pengedap pengelap tidak lagi mengikis rod bersih apabila ditarik balik

Tanda-tanda kehausan pengedap omboh (disimpulkan daripada tingkah laku)

• Silinder hanyut perlahan-lahan di bawah beban tanpa sebarang gerakan yang diarahkan
• Silinder gagal memegang kedudukan diapit, memerlukan tekanan udara berterusan untuk mengekalkannya
• Output daya dikurangkan walaupun tekanan bekalan betul — udara memintas omboh dan bukannya menolaknya
• Pergerakan tidak menentu atau tersentak — kadangkala dipanggil "stick-slip" - disebabkan oleh geseran kedap yang tidak sekata kerana pengedap omboh haus tidak sekata

Bahan meterai dan pertimbangan suhu

Pengedap silinder pneumatik standard dibuat daripada NBR (getah nitril), dinilai untuk anggaran -20°C hingga 80°C . Dalam persekitaran bersuhu lebih tinggi — berhampiran ketuhar, autoklaf atau penekan bentuk panas — pengedap ini gagal sebelum waktunya. Jika silinder anda berulang kali terbakar melalui pengedap dalam masa kurang daripada setahun dalam persekitaran yang panas, pembaikan sedang dinaik taraf kepada pengedap PTFE atau Viton, bukan penggantian yang lebih kerap. Pengedap Viton biasanya boleh mengendalikan suhu berterusan sehingga 200°C .

Memeriksa Pemasangan dan Penjajaran Silinder

Pemasangan yang lemah bertanggungjawab untuk peratusan besar kegagalan silinder udara pramatang. Apabila silinder tidak sejajar dengan laluan bebannya, setiap lejang menghasilkan beban sisi pada rod dan sesendal rod. Ini mempercepatkan haus pengedap rod, boleh menundukkan rod omboh dari semasa ke semasa, dan akhirnya merosakkan lubang tong.

Perkara yang perlu diperiksa semasa pemasangan

• Tork pengikat pemasangan — periksa semua nat batang pengikat, bolt bebibir dan skru pelekap kaki dengan sepana tork. Lama kelamaan, getaran melonggarkan pengikat. Penutup hujung yang longgar boleh menyebabkan kebocoran udara pada sambungan penutup; pelekap kaki yang longgar boleh menyebabkan silinder bergoyang semasa strok, mewujudkan ketidakjajaran dinamik.
• Sambungan hujung batang — periksa pin clevis, mata batang, atau sambungan benang hujung batang lelaki/perempuan. Pakai pada lubang pin clevis adalah tanda salah jajaran sudut. Clevis atau hujung rod harus berputar dengan bebas tetapi tanpa permainan jejari yang ketara.
• Kelurusan badan silinder — penglihatan di sepanjang badan silinder dan bandingkan dengan arah pergerakan beban yang didorong. Sebarang sudut yang boleh dilihat antara paksi silinder dan laluan beban menunjukkan salah jajaran. Malah penjajaran 1° pada silinder lejang 200mm menghasilkan kira-kira 3.5mm anjakan sisi pada hujung rod — lebih daripada cukup untuk mencipta beban sisi yang boleh diukur.
• Peranti anti-putaran — pada silinder berpandu atau tidak berputar, periksa sama ada alur kunci anti putaran atau rod pemandu luaran utuh dan tidak haus. Ciri anti-putaran yang gagal membolehkan rod omboh berputar di bawah beban, memutar dan merosakkan hos dan sensor yang disambungkan kepadanya.

Pendakap pelekap dan struktur sokongan

Periksa pendakap atau bingkai yang dipasang oleh silinder. Retak pada pendakap yang dikimpal, lubang bolt memanjang atau pad pelekap yang cacat menunjukkan silinder telah menyerap beban hentakan yang tidak direka bentuk untuknya. Isu struktur ini mesti diperbetulkan - bukan hanya silinder itu sendiri. Memasang silinder baru dalam pendakap retak atau herot akan menghasilkan kegagalan yang sama dalam sebahagian kecil daripada hayat perkhidmatan biasa.

Memeriksa Kusyen, Pelabuhan dan Gelagat Akhir Strok

Banyak silinder pneumatik dilengkapi dengan kusyen dalaman — injap jarum boleh laras pada setiap penutup hujung yang menyekat aliran ekzos berhampiran penghujung lejang, memecut omboh dengan lancar untuk mengelakkan hentaman. Apabila kusyen gagal atau tidak dipasang dengan betul, omboh menukul kuat pada penutup hujung pada setiap kitaran. Lama kelamaan, ini menyebabkan keletihan logam pada penutup hujung, melonggarkan batang pengikat dan boleh memecahkan tong.

Memeriksa pelarasan kusyen

Dengan berbasikal silinder seperti biasa, dengar dan perhatikan nyahpecutan akhir lejang. Silinder berkusyen yang betul sepatutnya perlahan dan tiba di penghujung lejang dengan hentian perlahan - bukan dentuman keras. Jika anda mendengar hentaman logam pada logam pada penghujung strok, jarum kusyen terbuka terlalu jauh (menyediakan sekatan yang tidak mencukupi) atau kedap kusyen di dalam penutup hujung telah haus dan memerlukan pembongkaran untuk diganti.

Laraskan injap jarum kusyen suku pusingan pada satu masa dan perhatikan kesannya. Matlamatnya ialah hentian yang paling lembut tanpa mencipta kesan "lantun balik" — di mana sekatan yang berlebihan menyebabkan silinder terhenti sejurus sebelum tamat strok. Kebanyakan pengeluar mengesyorkan pelarasan kusyen yang membawa omboh berehat dalam kira-kira 5–15mm perjalanan sebelum berhenti mekanikal.

Memeriksa pelabuhan udara dan kelengkapan

Periksa semua sambungan port udara berulir. Cari benang yang rosak, kelengkapan berulir silang atau badan pemasangan tolak masuk yang retak. Pemasangan yang telah berulang kali ditanggalkan dan dipasang semula dalam penutup hujung aluminium akhirnya akan menanggalkan benang — jika ini dikesan awal, sisipan benang (Helicoil) boleh membaiki port tanpa menggantikan penutup hujung. Jika dibiarkan sehingga pemasangan tercabut di bawah tekanan, keseluruhan penutup hujung biasanya mesti diganti.

Periksa bahawa peredam dan penyenyap pada port ekzos tidak tersumbat. Ekzos tersumbat menghasilkan tekanan belakang yang menentang gerakan silinder, mengurangkan daya berkesan dan memperlahankan masa kitaran. Dalam persekitaran yang kotor, peredam ekzos hendaklah dibersihkan atau diganti setiap kali 6 hingga 12 bulan sebagai item penyelenggaraan standard.

Pemeriksaan Pelinciran: Silinder Bebas Minyak lwn

Silinder pneumatik moden semakin direka bentuk sebagai unit bebas minyak — menggunakan pengedap dan sesendal yang diresapi PTFE pelincir sendiri yang tidak memerlukan pelinciran luaran. Sistem lama dan silinder tugas berat, walau bagaimanapun, biasanya bergantung pada pelincir talian (minyak) di hulu dalam litar udara untuk menghantar kabus minyak terkawal ke dalam aliran udara.

Untuk sistem silinder pelincir

• Periksa paras minyak mangkuk pelincir. Pelincir kering adalah salah satu punca paling biasa kehausan meterai pramatang. Isi semula dengan jenis minyak yang ditentukan pengeluar — biasanya Minyak turbin ISO VG 32 atau setara . Jangan gunakan minyak mesin berat; titisan terlalu besar untuk bergerak melalui litar udara dengan berkesan.
• Periksa kadar titisan pelincir — biasanya ditetapkan kepada 1 titis setiap 10 kaki padu standard (SCF) aliran udara , atau seperti yang ditentukan oleh pengeluar silinder. Minyak terlalu sedikit menyebabkan haus; terlalu banyak minyak menyebabkan pengumpulan minyak dalam badan injap dan silinder, yang membawa kepada melekat dan pencemaran.
• Jika sistem telah berjalan tanpa minyak untuk tempoh yang lama, jangan hanya mengisi semula pelincir dan menyambung semula operasi. Pengedap kering yang telah berjalan tanpa pelinciran mungkin telah menghasilkan koyak mikro yang tidak akan mengelak semula dengan betul sebaik sahaja minyak dipulihkan.

Untuk silinder bebas minyak

Silinder bebas minyak tidak boleh digunakan di hilir pelincir. Memasukkan minyak ke dalam silinder yang direka untuk operasi udara kering mencemarkan pengedap PTFE, membengkak bahan pengedap tertentu dan menarik habuk bawaan udara yang bertukar menjadi pes yang melelas di dalam tong. Jika kemudahan anda mempunyai sistem pengedaran udara pelincir berpusat, silinder bebas minyak mesti disalurkan melalui saluran cawangan bukan pelincir khusus dengan penapis bercantum untuk mengeluarkan sebarang pemindahan minyak.

Memeriksa Tong Silinder Udara dan Penutup Hujung

Tong silinder (tiub badan) dan penutup hujung adalah komponen struktur. Walaupun ia jarang gagal dalam perkhidmatan biasa, ia tertakluk kepada pemuatan keletihan pada setiap kitaran dan boleh mengalami keretakan atau ubah bentuk di bawah keadaan pemuatan yang tidak normal — peristiwa tekanan lampau, beban kejutan atau salah jajaran jangka panjang.

Pemeriksaan tong

Dengan silinder dinyahtenagakan, periksa secara visual bahagian luar tong sepanjang panjang penuhnya. Cari:

• Penyok, ubah bentuk atau membonjol — tong yang membonjol menunjukkan bahawa silinder telah mengalami tekanan berlebihan atau kesan sampingan yang teruk.
• Kakisan pada tong aluminium atau keluli — kakisan permukaan melemahkan dinding dan akhirnya boleh menyebabkan retakan garis rambut terbentuk. Dalam pemprosesan makanan atau persekitaran luar, ini amat relevan.
• Keadaan batang pengikat — pada silinder batang pengikat (jenis yang paling biasa), periksa setiap batang pengikat untuk kelurusan dan sebarang keretakan pada bahagian berulir. Batang pengikat yang bengkok menunjukkan silinder telah menyerap beban hentaman yang berserenjang dengan paksinya.

Pemeriksaan penutup penutup

Periksa kedua-dua penutup hujung untuk keretakan — terutamanya di sekitar lubang masuk pelabuhan dan di sudut tempat batang pengikat melaluinya. Keretakan garis rambut selalunya hanya kelihatan di bawah pembesaran atau dengan ujian penembus pewarna. Sebarang retakan yang disahkan pada penutup hujung adalah penggantian wajib — komponen bertekanan dengan keretakan struktur tidak boleh dibaiki dengan mengimpal, mengisi atau menampal.

Senarai Semak Pemeriksaan Silinder Udara Lengkap

Gunakan senarai semak ini semasa penyelenggaraan berjadual atau semasa menyiasat aduan prestasi silinder. Pas dalam setiap kategori menunjukkan silinder dalam keadaan boleh diservis. Sebarang keputusan gagal harus mencetuskan tindakan pembetulan yang sepadan sebelum silinder dikembalikan kepada pengeluaran.

Berapa Kerap Anda Harus Memeriksa Silinder Pneumatik

Kekerapan pemeriksaan bergantung pada kitaran tugas silinder, persekitaran, dan kritikal kepada proses. Tiada selang sejagat — silinder berjalan 3 syif sehari, 7 hari seminggu dalam faundri berdebu memerlukan perhatian yang jauh lebih kerap daripada satu kayuhan dua kali setiap syif di bilik perhimpunan yang bersih.

Di luar selang masa berdasarkan masa, laksanakan pencetus berasaskan keadaan. Pada bila-bila masa silinder menunjukkan simptom baharu — masa kitaran yang lebih perlahan, hingar baharu, kerosakan sensor kedudukan atau kebocoran yang boleh dilihat — anggap ia sebagai acara pemeriksaan tidak berjadual, tanpa mengira bila PM yang dijadualkan terakhir selesai. Menunggu selang yang dijadualkan seterusnya apabila gejala telah muncul bermakna menunggu kegagalan.

Masalah Biasa Silinder Udara dan Punca Puncanya

Apabila memeriksa silinder pneumatik, dapat mengesan simptom kembali kepada puncanya menjimatkan masa dan mengelakkan kegagalan berulang. Di bawah adalah masalah yang paling kerap dihadapi dan sumbernya yang paling mungkin.

Silinder tidak akan memanjang atau menarik balik

• Tiada tekanan bekalan — semak fungsi injap solenoid hulu dan unit FRL
• Rod omboh dirampas — disebabkan oleh kekurangan pelinciran atau kehausan sesendal rod yang teruk
• Halangan mekanikal luaran — beban tersekat atau silinder terhalang secara mekanikal pada penghujung lejang
• Injap jarum kusyen ditutup terlalu jauh — gerai silinder sebelum mencapai penutup hujung kerana tekanan ekzos yang terperangkap

Silinder bergerak tidak menentu atau dengan gerakan tersentak

• Stick-slip dari pengedap kering — tambah pelinciran atau naik taraf kepada model silinder pra-pelincir
• Bekalan udara tercemar — zarah atau air dalam bekalan udara menyebabkan geseran tidak sekata. Periksa dan servis penapis udara dan pemisah air.
• Injap kawalan aliran bersaiz kecil — aliran tidak mencukupi menyebabkan tingkah laku memburu. Semak keperluan kadar aliran terhadap penarafan Cv injap yang dipasang.

Silinder gagal mencapai penghujung lejang di bawah beban

• Tekanan operasi terlalu rendah — sahkan titik tetapan pengawal selia dan semak penurunan tekanan dalam talian bekalan yang panjang
• Saiz gerudi bersaiz kecil untuk beban — kira semula daya yang diperlukan menggunakan F = P × A dan naik taraf lubang jika perlu
• Pintasan meterai omboh yang teruk — silinder tidak boleh membina tekanan ruang penuh kerana udara melintasi omboh lebih cepat daripada yang dibekalkan

Kegagalan pengedap yang cepat dan berulang

• Udara bekalan tercemar — zarah sekecil 10 mikron bertindak sebagai pelelas terhadap bibir pengedap. Pasang penapis penggabungan 5 mikron di hulu.
• Permukaan rod berskor — rod yang rosak memusnahkan pengedap baru dalam masa beberapa hari. Batang mesti diperbetulkan sebelum penggantian meterai membuat sebarang perbezaan.
• Silinder tidak sejajar — pemuatan sisi merosakkan bibir pengedap secara tidak rata. Betulkan penjajaran sebelum mengedap semula.
• Bahan pengedap yang salah untuk alam sekitar — naik taraf bahan pengedap agar sepadan dengan suhu operasi sebenar dan pendedahan kimia.

Bila Perlu Mengganti Keseluruhan Silinder Udara vs. Membaikinya

Tidak setiap masalah silinder memerlukan penggantian penuh. Kit pengedap untuk saiz silinder ISO standard tersedia secara meluas dan murah — menggantikan pengedap dalam silinder gerudi 63mm biasanya menelan kos di bawah $20 dalam bahagian , berbanding $80–$250 untuk silinder setara baharu. Tetapi penggantian meterai hanya berbaloi jika komponen lain masih dalam keadaan boleh diservis.

Pembaikan adalah pilihan yang tepat apabila:

• Lubang tong adalah licin dan dalam toleransi (tiada pemarkahan atau kakisan)
• Rod omboh lurus dan kemasan permukaannya utuh
• Penutup hujung tidak retak dan benang berada dalam keadaan baik
• Silinder tidak melebihi kira-kira 50% daripada jangka hayat perkhidmatannya
• Alat ganti yang sama berada pada masa pendahuluan yang lama dan pengeluaran tidak boleh menunggu

Gantikan silinder apabila:

• Gergaji tong dijaringkan atau terhakis — pengedap baru akan gagal dengan cepat terhadap permukaan gerek yang rosak
• Batang dibengkokkan, dijaringkan dalam, atau di bawah diameter minimum — rod tidak boleh dibaiki dengan pasti di lapangan
• Benang penutup hujung dilucutkan atau penutup hujung retak
• Silinder telah dibaiki beberapa kali dan masih gagal dalam selang masa yang singkat — corak kegagalan berulang menandakan masalah sistemik (silinder yang salah untuk aplikasi) yang pembaikan tidak akan menyelesaikan
• Silinder adalah saiz tidak standard atau usang di mana kit pengedap tidak lagi tersedia

Sebelum memesan penggantian, dokumentasikan spesifikasi silinder sedia ada sepenuhnya: diameter gerudi, panjang lejang, gaya pelekap (rod pengikat, badan profil atau badan bulat), saiz port dan lokasi, jenis benang hujung rod, dan sebarang ciri khas (keluli tahan karat, omboh magnet, spesifikasi bilik bersih). Memesan silinder dengan kedudukan port yang salah atau jenis hujung rod akan memerlukan pengubahsuaian mekanikal tambahan dan menangguhkan pembaikan selanjutnya.
