SY Series 5 Way Solenoid Valve Jenis Paip Terus/Jenis Tunggal Pembekal

Rumah / Produk / Komponen kawalan pneumatik / Injap Solenoid / SY Series 5 Way Solenoid Valve Jenis Paip Terus/Jenis Tunggal

SY Series 5 Way Solenoid Valve Jenis Paip Terus/Jenis Tunggal SY Series 5 Way Solenoid Valve Jenis Paip Terus/Jenis Tunggal SY Series 5 Way Solenoid Valve Jenis Paip Terus/Jenis Tunggal SY Series 5 Way Solenoid Valve Jenis Paip Terus/Jenis Tunggal
  • SY Series 5 Way Solenoid Valve Jenis Paip Terus/Jenis Tunggal
  • SY Series 5 Way Solenoid Valve Jenis Paip Terus/Jenis Tunggal
  • SY Series 5 Way Solenoid Valve Jenis Paip Terus/Jenis Tunggal
  • SY Series 5 Way Solenoid Valve Jenis Paip Terus/Jenis Tunggal
Injap Solenoid

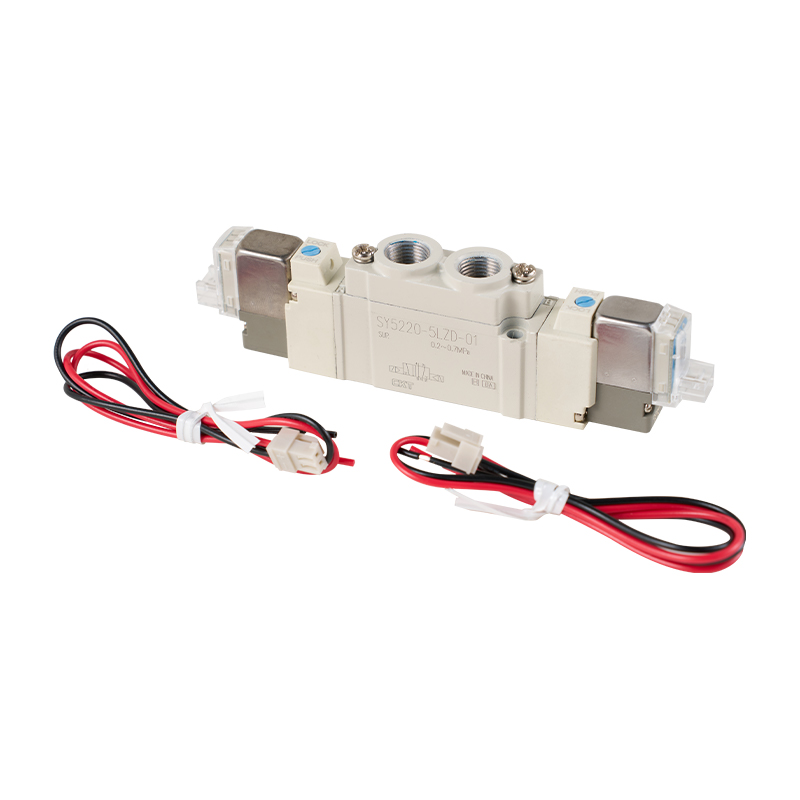

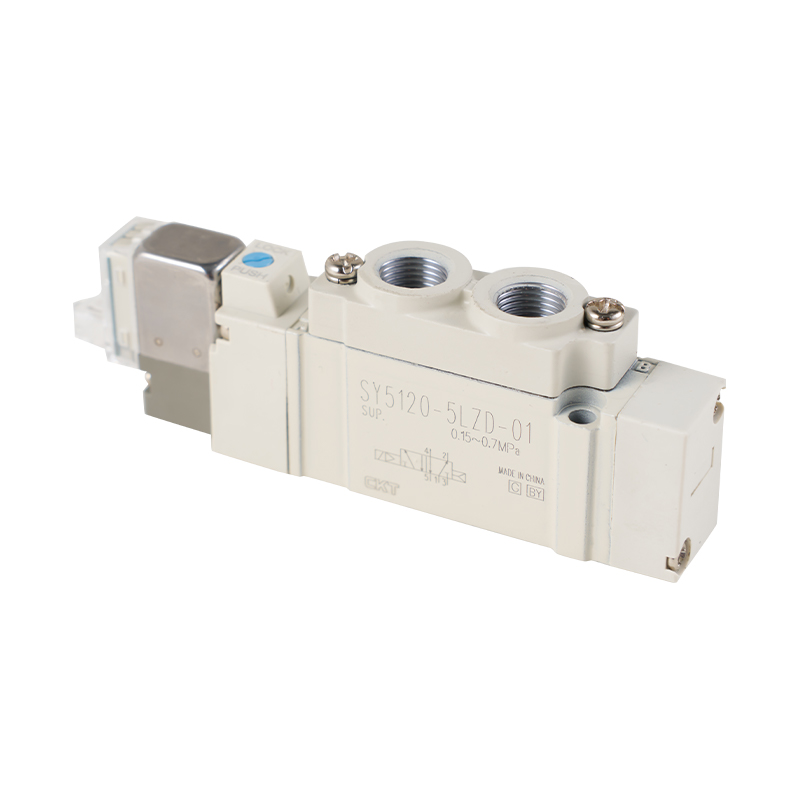

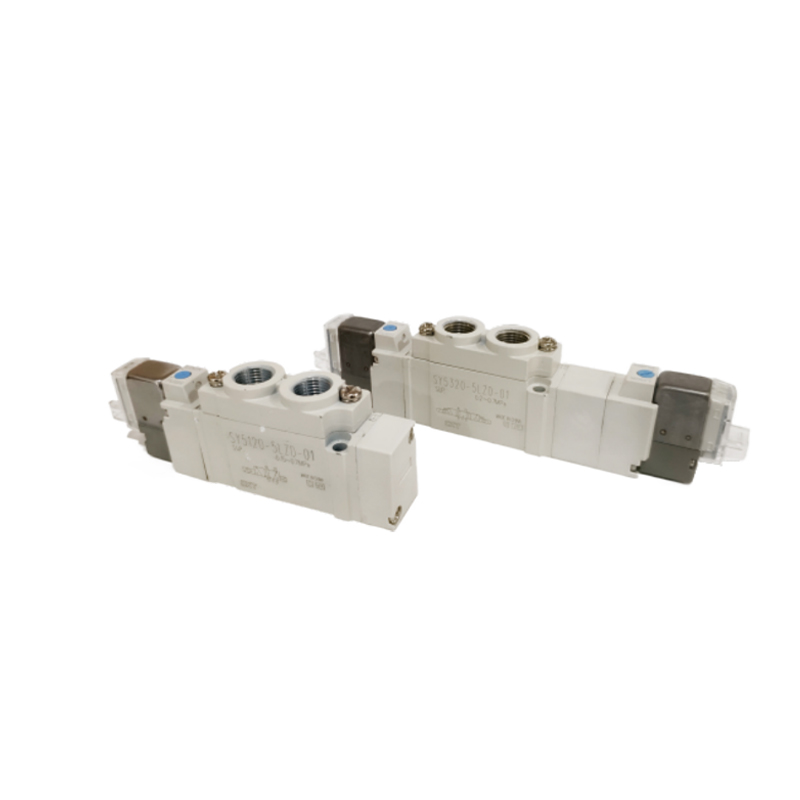

SY Series 5 Way Solenoid Valve Jenis Paip Terus/Jenis Tunggal

SY Series 5 Way Solenoid Valve Direct Piping Type/Single Type ialah penggerak asas yang sesuai untuk sistem kawalan pneumatik. Ia menggunakan reka bentuk struktur monolitik, menyokong sambungan paip terus, dan memudahkan proses pemasangan dan konfigurasi sistem.

Ciri-ciri utama:
Seni bina padat dan pengembangan fleksibel: Struktur fizikal kecilnya menjimatkan ruang peralatan dengan ketara, dan struktur modularnya menyokong gabungan pantas dengan pangkalan standard, menjadikannya mudah untuk membina sistem pulau injap bersepadu kawalan terpusat.

Ciri-ciri penghantaran bendalir yang cekap: Saluran aliran dalaman dioptimumkan secara topologi untuk menyekat kehilangan tenaga tekanan dengan berkesan, meningkatkan kecekapan aliran sederhana, dan membantu mengurangkan tahap penggunaan tenaga keseluruhan sistem.

Penyelesaian konfigurasi antara muka yang pelbagai: Ia menyediakan dua bentuk antara muka standard: sambungan berulir dan pemalam cepat, yang boleh menyesuaikan diri dengan keperluan sambungan saluran paip di bawah keadaan kerja yang berbeza dan meningkatkan keserasian penggunaan di tapak.

E-mel: manager@cktworld.com
Muat Turun
SEBELUM：Tiada artikel sebelumnya
SELEPAS：35 Siri Injap Solenoid Bertindak Langsung 3 Hala Injap MAC
  • Siri SY3000 SY5000 SY7000
    Menggunakan Cecair Suasana
    Jenis perintis dalaman
    Julat tekanan operasi
    MPa     		Kawalan elektrik tunggal 2 kedudukan 0.15~0.7
    Kawalan elektrik dwi 2 kedudukan 0.1~0.7
    Suhu ambien dan suhu sederhana ℃ -10~50(Tetapi tidak beku)
    Frekuensi operasi maksimum Hz Kawalan elektrik tunggal 2 kedudukan, double electric control 10 5 5 5
    3-kedudukan 3 3 3 3
    Kaedah operasi manual Jenis butang tekan tidak mengunci, jenis pengunci putar dengan alat putar tekan ke bawah, jenis pengunci putar dengan tekan ke bawah manual
    Kaedah pengudaraan injap pandu Pembuangan berpusat injap utama dan pandu
    Bekalan minyak Tidak
    Kedudukan pemasangan Kebebasan
    Tidakte) Shock/vibration resistance m/s² 150/30
    Pembinaan pelindung Kalis habuk (IP65 untuk jenis soket DIN dan jenis penyambung M8)
    Tidakte) Impact resistance: In the falling type impact testing machine, along the main spool and the moving core of the axial direction and perpendicular to the axial direction, in the energised and non-energised conditions, each do a test, there is no malfunction (for the initial value).
    Rintangan getaran: Di sepanjang arah paksi gelendong injap utama dan teras besi yang bergerak dan berserenjang dengan arah paksi, di bawah setiap keadaan tenaga dan tidak bertenaga, ujian getaran dijalankan mengikut 45~2000Hz, dan tiada kerosakan (untuk nilai awal).

  • Spesifikasi Solenoid
    Voltan gegelung berkadar V DC 24, 12.
    AC50%oHz 220
    Turun naik voltan yang dibenarkan
    Penggunaan kuasa W DG Standard 0.35 {with lamp: 0.4 (DIN socket type with lamp 0.45)}
    Dengan litar penjimatan kuasa 0.1((dengan cahaya)
    ※Va kuasa ketara AC 220V
    [230V]     		1.30 (dengan lampu: 1.34)
    [1.42 (dengan lampu: 1.46]     		1.27 (dengan lampu: 1.46)
    [1.39 (dengan lampu: 1.60)]
    Litar perlindungan voltan lampau Diod (jenis soket DIN, jenis tidak terkutub sebagai perintang boleh ubah)
    Lampu penunjuk LED (Neon untuk jenis soket DIN AC)
    Masa tindak balas
    SY3000 SY5000 SY7000
    Fungsi Masa tindak balas ms (pada 0.5MPa) Fungsi Masa tindak balas ms (pada 0.5MPa) Fungsi Masa tindak balas ms (pada 0.5MPa)
    Tiada lampu penunjuk dan lebihan voltan
    Litar perlindungan     		Tiada lampu penunjuk dan lebihan voltan
    Litar perlindungan     		Tiada lampu penunjuk dan lebihan voltan
    Litar perlindungan
    Kawalan elektrik tunggal 2 kedudukan Kurang daripada 12 Kawalan elektrik tunggal 2 kedudukan Kurang daripada 19 Kawalan elektrik tunggal 2 kedudukan Kurang daripada 31
    Kawalan elektrik dwi 2 kedudukan Kurang daripada 10 Kawalan elektrik dwi 2 kedudukan Kurang daripada 18 Kawalan elektrik dwi 2 kedudukan Kurang daripada 27A
    Ciri-ciri Aliran/Jadual Jisim
    Model /Siri SY3000
    Injap
    model     		Fungsi Berkaliber penerima Ciri-ciri Kadar Aliran Kualiti g
    1、5.3
    P.EA.EB)     		4、2
    (A, B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) Langsung
    Outlet     		Bentuk L,
    Bentuk M
    Bersoket     		Bentuk-W
    M8
    Memasang
    C[dm³
    s bar)]     		b Cv C[dm³
    s bar)]
    SY3□20
    -□-M5     		2-bit Kawalan elektrik tunggal
    Kawalan elektrik dwi     		0.61 0.44 0.16 0.64 51 53 57
    68 74 82
    Model / Siri SY5000
    Injap
    model     		Fungsi Berkaliber penerima Ciri-ciri Kadar Aliran Kualiti g
    1、5.3
    P.EA.EB)     		4、2
    (A, B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) Langsung
    Outlet     		Bentuk L,
    Bentuk M
    Bersoket     		Bentuk-W
    M8
    Memasang
    C[dm³
    s bar)]     		b Cv C[dm³
    s bar)]
    SY5□20
    -□-01     		2-bit Kawalan elektrik tunggal
    Kawalan elektrik dwi     		1.9 0.35 0.49 2.4 70 72 93 76
    88 93 135 101
    Model /Siri SY7000
    Injap
    model     		Fungsi Berkaliber penerima Ciri-ciri Kadar Aliran Kualiti g
    1、5.3
    P.EA.EB)     		4、2
    (A, B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) Langsung
    Outlet     		Bentuk L,
    Bentuk M
    Bersoket     		Bentuk-W
    M8
    Memasang
    C[dm³
    s bar)]     		b Cv C[dm³
    s bar)]
    SY7□20
    -□-02     		2-bit Kawalan elektrik tunggal
    Kawalan elektrik dwi     		4.1 0.23 0.93 3.3 101 104 125 108
    120 125 167 133

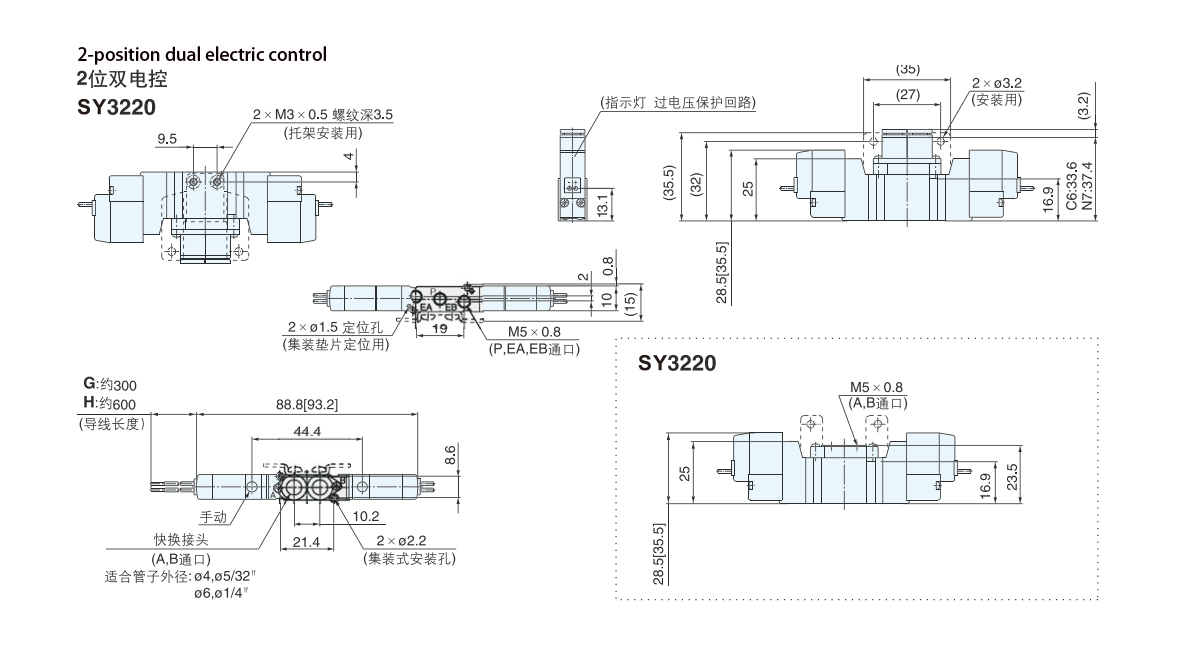

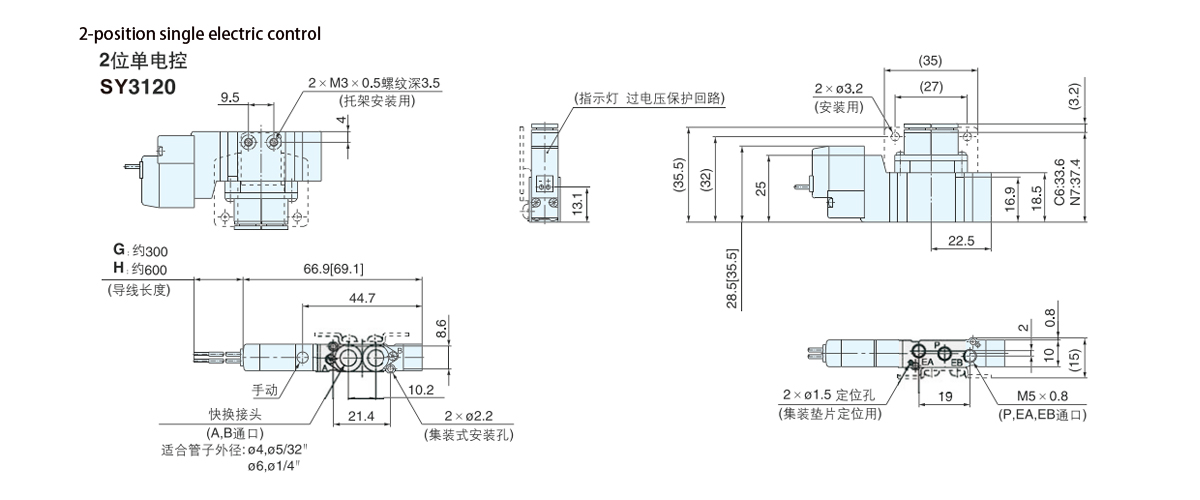

  • Dimensi Luaran Siri SY3000

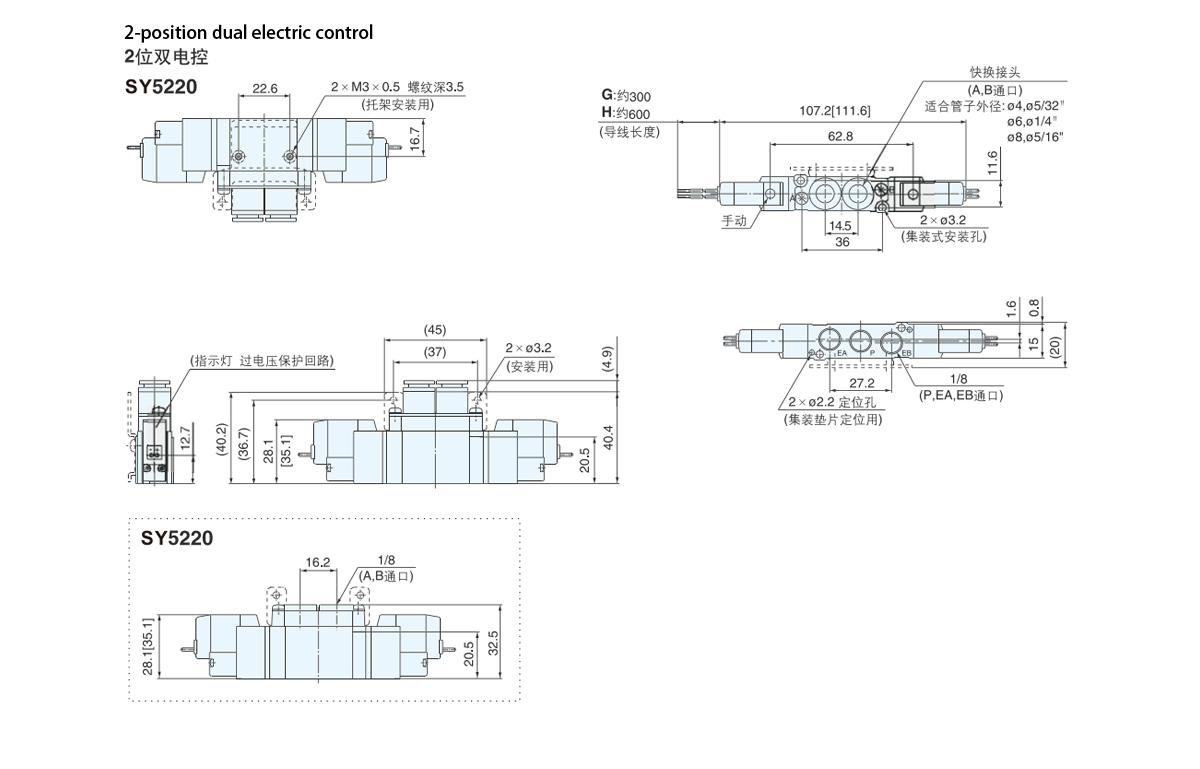

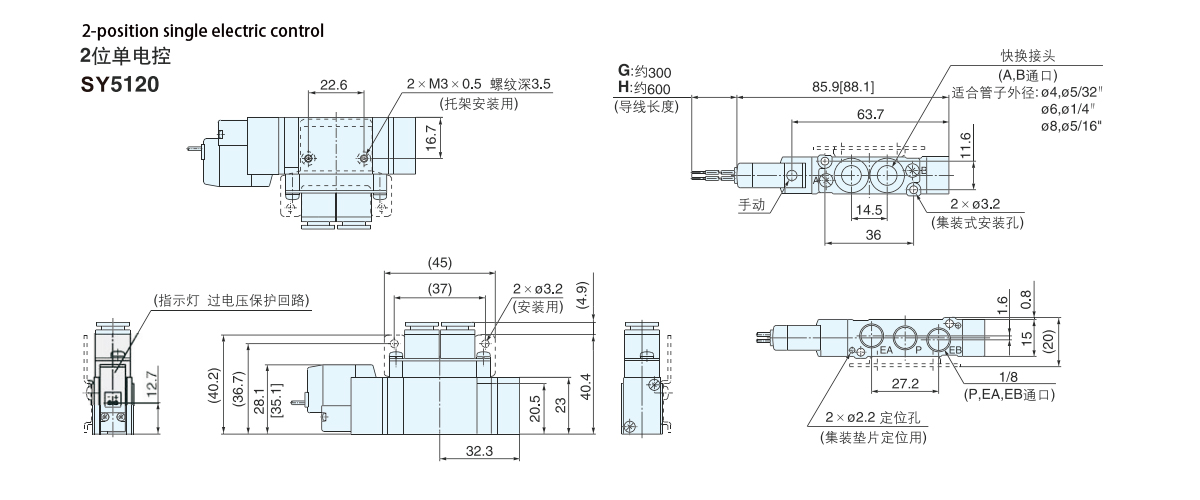

    Dimensi Luaran Siri SY5000

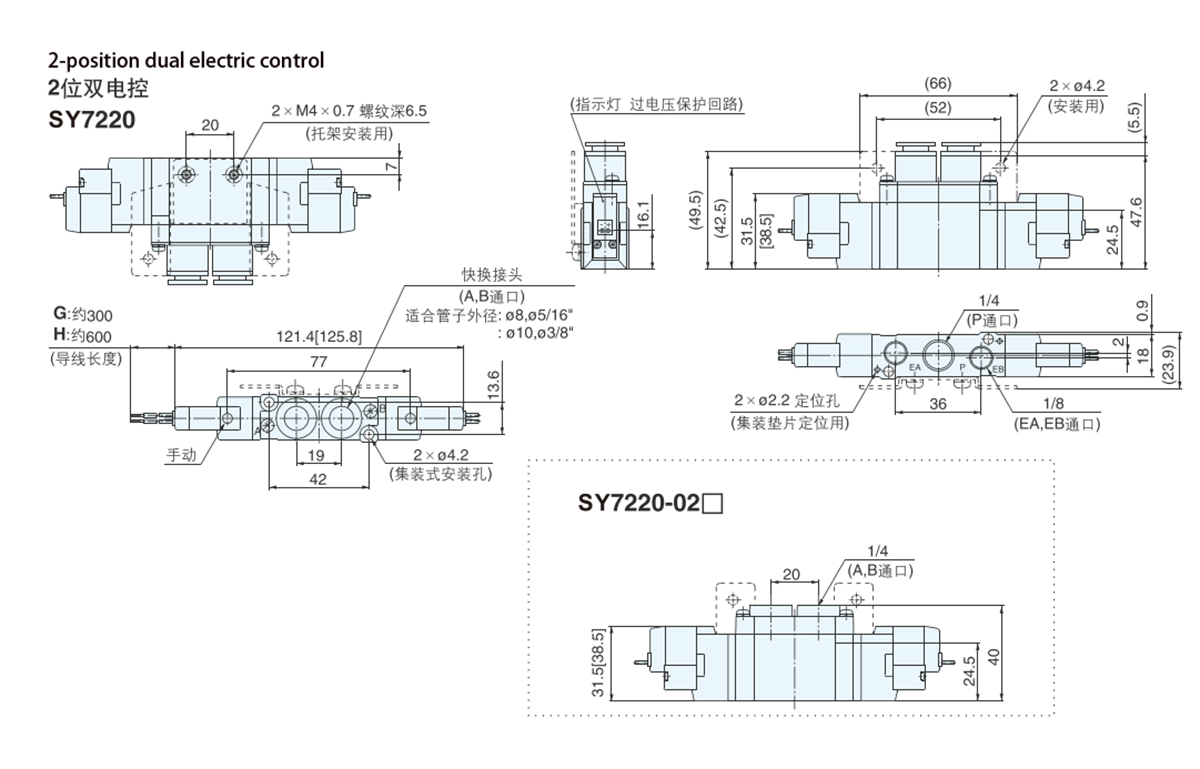

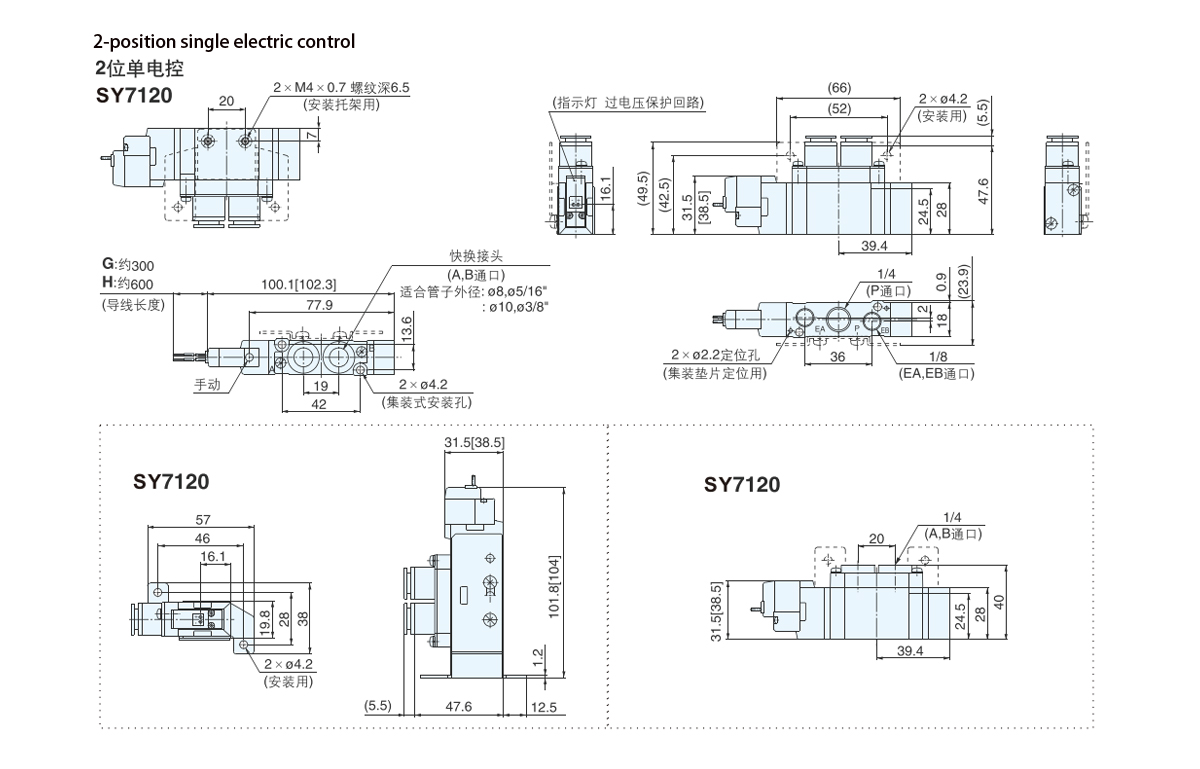

    Dimensi Luaran Siri SY7000
