Apa Itu Silinder Udara? Jenis, Kegunaan & Cara Ia Berfungsi

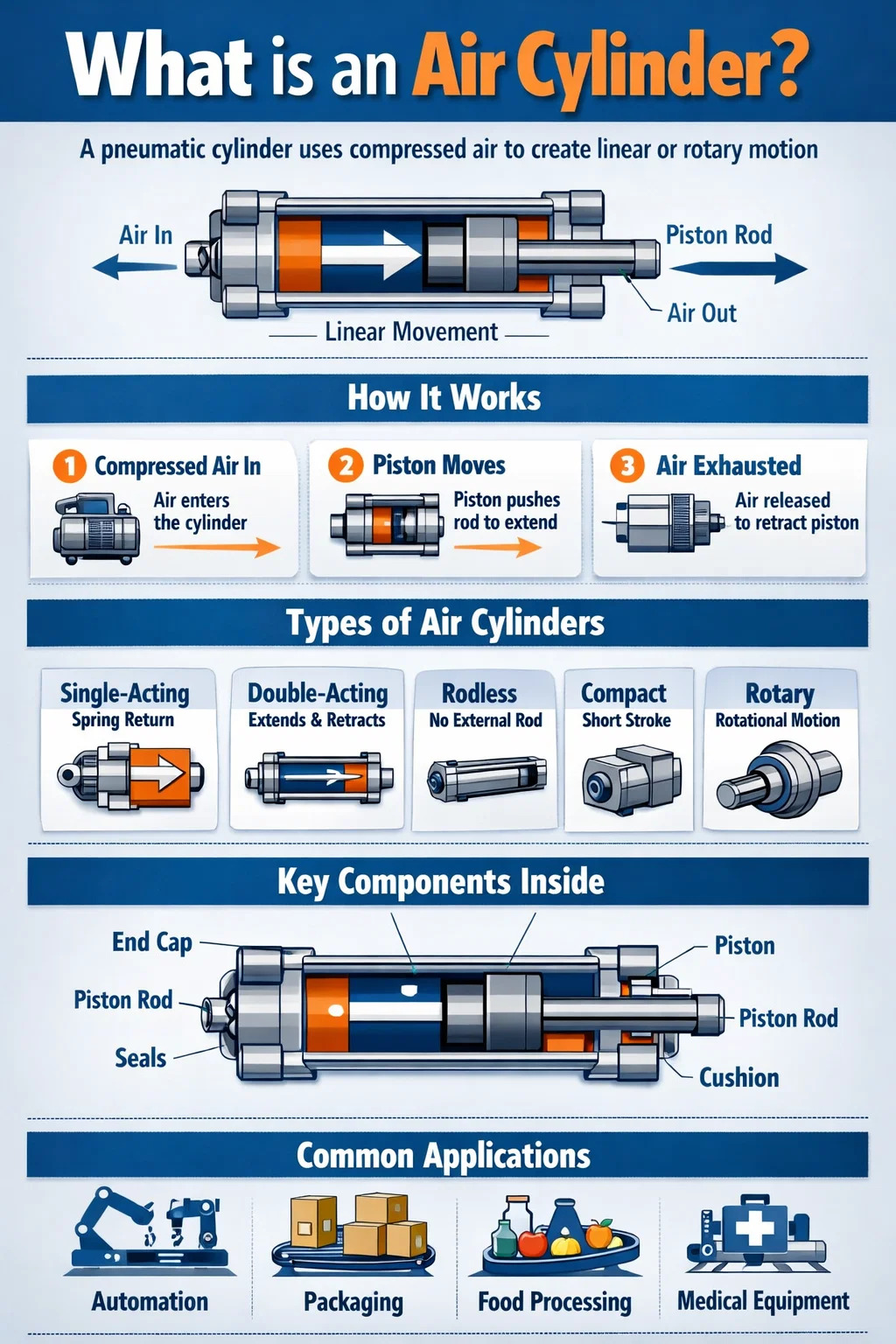

Apa Itu Silinder Udara?

An silinder udara — juga dipanggil silinder pneumatik — ialah peranti mekanikal yang menggunakan udara termampat untuk menghasilkan gerakan dan daya linear atau berputar. Ia menukarkan tenaga berpotensi yang disimpan dalam udara bertekanan kepada kerja mekanikal terkawal. Dalam istilah yang lebih mudah: anda menolak udara termampat masuk, dan silinder menolak sesuatu - pengapit, penekan, injap, pintu - dengan jumlah daya yang tepat dan boleh berulang.

Silinder udara adalah antara penggerak yang paling banyak digunakan dalam automasi industri. Ia muncul dalam barisan pemasangan, jentera pembungkusan, pembuatan automotif, pemprosesan makanan, peralatan perubatan dan banyak sistem lain. Populariti mereka datang daripada gabungan kesederhanaan, kos rendah, kelajuan tinggi, dan kebersihan yang wujud berbanding alternatif hidraulik.

Silinder pneumatik standard terdiri daripada tong silinder, omboh, rod omboh, penutup hujung, pengedap, dan port untuk masuk dan keluar udara. Apabila udara termampat — biasanya pada 60 hingga 120 PSI (4 hingga 8 bar) dalam kebanyakan tetapan industri — memasuki satu sisi omboh, ia mencipta perbezaan tekanan yang memacu omboh dan rod yang dipasang ke satu arah. Melepaskan atau mengalihkan udara membalikkan atau menarik balik gerakan.

Mekanisme asas ini sebahagian besarnya kekal tidak berubah selama lebih satu abad, namun pembuatan moden telah menapis silinder udara untuk beroperasi dengan toleransi diukur dalam mikrometer, jangka hayat kitaran melebihi 20 juta pukulan , dan masa tindak balas sepantas beberapa milisaat.

Cara Silinder Udara Berfungsi: Mekanik Teras

Memahami cara silinder pneumatik beroperasi memerlukan melihat tekanan, luas dan daya bersama-sama. Daya keluaran yang dihasilkan oleh silinder ditentukan oleh formula mudah:

Daya (F) = Tekanan (P) × Luas (A)

Sebagai contoh, silinder dengan diameter lubang 50 mm mempunyai luas omboh lebih kurang 19.6 cm². Pada tekanan bekalan 6 bar (87 PSI), ia menghasilkan daya tolakan teori kira-kira 1,178 Newton (kira-kira 265 lbf) . Daya dunia sebenar kurang sedikit disebabkan oleh geseran dan rintangan pengedap, biasanya sekitar 80–90% daripada nilai teori.

Operasi Langkah demi Langkah

1. Pemampat menjana dan menyimpan udara termampat dalam tangki takungan.
2. Injap kawalan arah (biasanya injap 4/2 atau 5/2) menghalakan udara ke port yang sesuai pada silinder.
3. Udara termampat memasuki ruang silinder dan menolak muka omboh.
4. Omboh bergerak, memacu rod ke luar (lejang sambungan).
5. Injap bertukar, menghantar udara ke bahagian bertentangan dan meletihkan ruang pertama.
6. Omboh ditarik balik ke kedudukan permulaannya.

Kelajuan dikawal oleh injap kawalan aliran (juga dipanggil injap jarum atau injap pendikit), yang menyekat seberapa cepat udara boleh masuk atau keluar dari ruang silinder. Ciri kusyen yang dibina pada penutup hujung memperlahankan omboh berhampiran penghujung lejang untuk mengelakkan kerosakan hentaman — satu pertimbangan penting apabila beban berat atau lejang panjang.

Jenis Silinder Udara dan Perbezaannya

Tidak semua silinder pneumatik adalah sama. Jenis yang dipilih untuk sebarang aplikasi bergantung pada gerakan yang diperlukan, ruang yang tersedia, ciri beban dan keadaan persekitaran. Berikut ialah kategori yang paling biasa digunakan:

Silinder Bertindak Tunggal

Silinder satu tindakan menggunakan udara termampat untuk menggerakkan omboh dalam satu arah sahaja. Pergerakan kembali dicapai oleh spring dalaman atau beban luaran (graviti, sebagai contoh). Silinder ini hanya mempunyai satu pelabuhan udara. Ia lebih ringkas, menggunakan kurang udara setiap kitaran, dan sesuai untuk aplikasi pengapit, pengecapan dan pegangan di mana daya kerja hanya diperlukan dalam satu arah. Saiz gerek biasa terdiri daripada 8 mm hingga 100 mm , dengan panjang lejang biasanya sehingga 200 mm disebabkan oleh had musim bunga.

Silinder Bertindak Berganda

Jenis yang paling banyak digunakan dalam automasi perindustrian. Silinder bertindak dua kali menggunakan udara termampat untuk kedua-dua lejang lanjutan dan penarikan balik. Dua port udara — satu pada setiap sisi omboh — membenarkan kawalan bebas bagi setiap arah. Ini memberikan daya kuasa dalam kedua-dua arah, menjadikannya sesuai untuk menolak, menarik, mengangkat, menekan, dan sebarang aplikasi yang memerlukan kawalan aktif strok kembali. Saiz gerek boleh berkisar dari 6 mm hingga lebih 500 mm , dan pukulan boleh memanjang hingga beberapa meter dalam reka bentuk khusus.

Silinder Tanpa Rod

Daripada rod omboh konvensional yang memanjang dari satu hujung, silinder tanpa rod menghantar gerakan melalui gandingan mekanikal atau magnet di sepanjang bahagian luar tong silinder. Reka bentuk ini memerlukan secara kasar separuh panjang pemasangan daripada silinder konvensional untuk lejang yang sama, menjadikannya berharga dalam ruang yang sempit. Silinder tanpa rod adalah biasa dalam sistem pilih-dan-tempat, automasi gantri, dan meja slaid.

Silinder Padat dan Lejang Pendek

Juga dipanggil silinder rata atau silinder penkek, ini direka untuk pukulan yang sangat pendek - selalunya 1 mm hingga 50 mm — dalam ruang terhad. Faktor bentuk berprofil rendah menjadikan mereka kegemaran dalam pembuatan elektronik, pengendalian PCB dan pemasangan peranti perubatan di mana ruang adalah premium.

Penggerak Putar

Walaupun kebanyakan orang mengaitkan silinder udara dengan gerakan linear, penggerak pneumatik berputar menukar udara termampat kepada pergerakan sudut. Ia digunakan untuk memutar injap, bahagian kedudukan, atau jadual indeks pemacu. Sudut putaran biasa ialah 90°, 180° dan 270° , walaupun versi putaran berterusan juga wujud.

Silinder Tandem

Dua silinder disambung secara bersiri berkongsi rod omboh yang sama. Konfigurasi ini secara kasar menggandakan daya keluaran tanpa meningkatkan diameter gerudi — berguna apabila daya tinggi diperlukan tetapi diameter pemasangan dihadkan.

Silinder Berbilang Kedudukan

Silinder standard menawarkan dua kedudukan: dipanjangkan sepenuhnya dan ditarik balik sepenuhnya. Silinder berbilang kedudukan (atau berbilang peringkat) menggabungkan dua atau lebih silinder untuk mencapai tiga atau empat kedudukan diskret sepanjang lejang. Ini berguna untuk pengindeksan, kedudukan bahagian dan operasi pemasangan yang memerlukan berbilang titik henti tanpa kawalan servo.

Komponen Utama Di Dalam Silinder Pneumatik

Setiap silinder udara — tanpa mengira jenis atau saiz — dibina daripada beberapa komponen kritikal. Memahami bahagian ini membantu apabila menentukan, menyelenggara atau menyelesaikan masalah silinder di lapangan.

• Tong (Tiub Silinder): Badan utama yang mengandungi omboh dan memandu perjalanannya. Biasanya diperbuat daripada aloi aluminium, keluli tahan karat atau tiub keluli karbon dengan permukaan dalam yang diasah dengan ketepatan. Kekasaran permukaan biasanya dipegang pada Ra 0.4–0.8 µm untuk meminimumkan haus pengedap.
• Omboh: Komponen berbentuk cakera yang memisahkan dua ruang udara di dalam tong. Ia memindahkan tekanan pneumatik kepada daya mekanikal pada rod. Omboh membawa pengedap cincin O atau bibir untuk mengelakkan kebocoran udara antara ruang.
• Rod omboh: Aci keluli tanah ketepatan (selalunya bersalut krom atau beranod keras) dipasang pada omboh dan memanjang melalui satu atau kedua-dua penutup hujung. Diameter rod bersaiz untuk menahan lengkokan di bawah beban mampatan — biasanya menggunakan formula lengkokan lajur Euler untuk pukulan yang lebih lama.
• Penutup Hujung (Kepala dan Penutup): Tutup kedua-dua hujung tong. Penutup hujung sisi rod (kepala) mengandungi pengedap rod dan pengedap pengelap. Penutup hujung sisi buta (penutup) mungkin termasuk injap kusyen dan port udara.
• Meterai: Mungkin komponen yang paling penting untuk penyelenggaraan. Pengedap omboh menghalang kebocoran ruang silang; pengedap rod menghalang kebocoran luaran; pengedap pengelap (juga dipanggil pengedap pengikis) mengecualikan habuk dan bahan cemar daripada masuk. Bahan pengedap biasa termasuk NBR (nitrile), Poliuretana, PTFE dan Viton — masing-masing sesuai dengan julat suhu dan media yang berbeza.
• Injap Kusyen: Injap jarum boleh laras dibina ke dalam penutup hujung yang memerangkap poket udara kecil di hadapan omboh berhampiran hujung lejang, memperlahankannya secara beransur-ansur. Tanpa kusyen, silinder yang beroperasi pada kelajuan tinggi dengan beban berat boleh menjana daya impak yang melebihi 10 kN , menyebabkan kehausan pramatang atau kerosakan struktur.
• Galas Rod (Sesendal): Permukaan galas geseran rendah di penutup hujung kepala yang memandu rod dan menyerap beban sisi. Selalunya diperbuat daripada gangsa tersinter atau polimer pelincir diri jenis IGUS.
• Penderia Kedudukan / Suis Magnet: Banyak silinder termasuk alur luaran untuk memasang suis buluh atau sensor Hall-effect yang mengesan magnet yang tertanam dalam omboh. Ini memberikan maklum balas kedudukan — isyarat dilanjutkan sepenuhnya atau ditarik balik sepenuhnya — tanpa sebarang penembusan badan silinder.

Spesifikasi Utama untuk Difahami Apabila Memilih Silinder Udara

Memilih silinder pneumatik yang betul untuk aplikasi adalah lebih bernuansa daripada yang pertama kali muncul. Kesalahan mendapatkan spesifikasi boleh mengakibatkan daya yang tidak mencukupi, kegagalan pengedap pramatang, lengkokan rod atau masa kitaran yang lemah. Berikut ialah parameter yang paling penting:

Diameter lubang

Diameter dalaman tong. Ini adalah penentu utama daya keluaran. Saiz lubang standard mengikut ISO 6432 (untuk diameter lubang 8–25 mm) dan ISO 15552 (untuk 32–320 mm). Saiz biasa termasuk 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, dan 200 mm. Lubang yang lebih besar bermakna lebih banyak daya pada tekanan yang sama tetapi juga lebih banyak penggunaan udara setiap kitaran.

Panjang Strok

Jumlah jarak perjalanan rod omboh daripada ditarik balik sepenuhnya kepada dilanjutkan sepenuhnya. Pukulan standard selalunya tersedia dalam kenaikan 25 mm, walaupun panjang tersuai adalah perkara biasa. Pukulan yang lebih lama meningkatkan risiko lengkokan rod dan memerlukan pemeriksaan kadaran beban lengkok silinder terhadap daya mampatan yang dikenakan.

Tekanan Operasi

Kebanyakan silinder pneumatik industri dinilai untuk 1 hingga 10 bar (14.5 hingga 145 PSI) tekanan kerja. Bekalan udara tumbuhan yang paling biasa ialah 6–7 bar. Sentiasa sahkan penarafan tekanan operasi maksimum silinder sebelum pemasangan — melebihinya boleh memecahkan pengedap atau mengubah bentuk penutup hujung.

Diameter Rod dan Rintangan Lengkok

Untuk beban mampatan (tolak), rod mesti diperiksa untuk lengkok, terutamanya pada pukulan panjang. Beban mampatan yang selamat bergantung pada diameter rod, panjang lekuk bebas, dan konfigurasi pelekap. Silinder dengan rod 20 mm pada panjang bebas 800 mm hanya boleh mengendalikan dengan selamat 3–4 kN dalam mampatan — jauh lebih kecil daripada daya omboh teorinya.

Suhu Operasi

Silinder standard dengan pengedap NBR beroperasi antara -20°C dan 80°C . Untuk suhu yang lebih tinggi (sehingga 200°C), pengedap Viton atau PTFE diperlukan. Varian gred makanan dan bilik bersih menggunakan bahan khas dan rawatan permukaan untuk memenuhi piawaian kebersihan dan pencemaran.

Gaya Pemasangan

Cara silinder dipasang pada rangka mesin mempunyai implikasi yang ketara untuk pengagihan dan penjajaran beban. Gaya pemasangan biasa termasuk:

• Lekapan kaki/bebibir: Tegar, pemasangan tetap. Terbaik untuk beban linear tulen tanpa variasi sudut.
• Pemasangan Clevis (pangsi belakang): Membenarkan silinder berputar, menampung beban yang berubah sudut semasa lejang.
• Pelekap Trunnion: Pivot dari sisi, sesuai untuk aplikasi tugas berat dengan pergerakan sudut yang ketara.
• Lampiran hujung batang: Mata rod sfera atau hujung batang clevis di hujung membenarkan penjajaran sudut pada titik sambungan beban.

Tempat Silinder Udara Digunakan: Aplikasi Dunia Sebenar

Silinder pneumatik muncul dalam hampir setiap industri yang melibatkan pergerakan automatik. Kelajuan, kesederhanaan dan kebersihannya (udara ekzos hanyalah udara, bukan minyak) menjadikan mereka penggerak pilihan dalam persekitaran yang tidak terkira banyaknya.

Automasi Pembuatan dan Pemasangan

Dalam loji automotif, silinder pneumatik memacu lekapan kimpalan robotik, pengapit bahagian, alat muat tekan dan pengalih penghantar. Barisan pemasangan tunggal mungkin mengandungi ratusan hingga ribuan silinder udara yang beroperasi pada kadar kitaran 30 hingga 120 kitaran seminit . Kebolehulangan kedudukan pneumatik — dengan kedudukan akhir hentian keras — menjadikannya boleh dipercayai untuk pengeluaran volum tinggi.

Jentera Pembungkusan

Mesin pengisian, kepala penutup, aplikator label, penegak karton, dan pengedap sarung semuanya bergantung pada silinder pneumatik untuk gerakan pantas dan boleh berulang. Talian pembotolan yang berjalan pada 600 botol seminit akan mengitar silinder pengisiannya 10 kali sesaat — meletakkan permintaan yang melampau pada hayat pengedap dan masa tindak balas injap.

Pemprosesan Makanan dan Minuman

Silinder keluli tahan karat dengan pengedap mematuhi FDA digunakan dalam pembahagian daging, jentera bakeri, pemprosesan tenusu dan pengasingan sayur-sayuran. Keupayaan untuk mencuci peralatan dengan air dan agen pembersih tanpa merosakkan penggerak adalah kelebihan kritikal berbanding alternatif hidraulik dalam persekitaran ini.

Peralatan Perubatan dan Farmaseutikal

Silinder serasi bilik bersih yang diperbuat daripada aluminium beranod atau keluli tahan karat dengan pengedap gas keluar rendah muncul dalam mesin penekan tablet, peralatan mengisi picagari dan penganalisis diagnostik. Silinder ini mesti memenuhi piawaian pencemaran yang ketat dan selalunya beroperasi dengan udara berkualiti instrumen ditapis hingga 0.01 µm .

Pembinaan dan Alat Berat

Walaupun jentera pembinaan besar terutamanya menggunakan silinder hidraulik untuk nisbah daya-kepada-saiz yang unggul, silinder pneumatik muncul dalam brek udara untuk trak dan kereta api, tukul pneumatik, alat rivet dan mekanisme pengendalian pintu. Udara termampat pada 8–10 bar boleh menjana daya brek yang mencukupi untuk menghentikan trak artikulasi 40 tan dengan pasti dalam keadaan basah dan berdebu.

Percetakan dan Pengendalian Kertas

Penekan offset web, mesin penekan suap helaian dan mesin menukar kertas menggunakan silinder pneumatik untuk pelarasan guling nip, balingan hidup/mati tera, kawalan pancutan dakwat dan mekanisme pencengkam. Kelajuan penggerak pneumatik sepadan dengan kelajuan larian tinggi mesin penekan moden — sesetengahnya beroperasi di atas 15,000 helai sejam .

Jentera Pertanian

Penanam, penyembur dan peralatan penuaian menggunakan silinder udara untuk penutupan pemeteran benih, lipatan boom semburan dan kawalan pintu belakang. Kekukuhan dalam persekitaran luar dengan habuk, lumpur dan perubahan suhu daripada -30°C dalam simpanan musim sejuk kepada 50°C dalam operasi lapangan musim panas adalah keperluan utama untuk komponen pneumatik pertanian.

Silinder Udara lwn. Silinder Hidraulik lwn. Penggerak Elektrik

Apabila jurutera memilih jenis penggerak, mereka membandingkan silinder pneumatik dengan dua alternatif utama: silinder hidraulik dan penggerak elektrik (peringkat linear pacuan servo atau stepper). Setiap teknologi mempunyai sweet spot yang tersendiri.

Kecekapan tenaga sistem pneumatik — sering disebut di sekitar 10–15% secara keseluruhan apabila mengambil kira ketidakcekapan pemampat, kerugian pengagihan dan kehilangan ekzos — adalah kelemahan mereka yang paling ketara dalam konteks pembuatan moden yang mementingkan tenaga. Walau bagaimanapun, kos unit yang rendah, kebolehpercayaan dan ketersediaan meluas infrastruktur udara termampat loji terus menjadikan silinder pneumatik sebagai lalai praktikal untuk aplikasi berkelajuan tinggi, daya sederhana.

Penggerak elektrik semakin kompetitif untuk aplikasi yang memerlukan kedudukan perantaraan yang tepat, kawalan daya atau profil gerakan boleh atur cara — keupayaan yang tidak dapat dipadankan oleh silinder pneumatik standard tanpa menambah injap berkadar dan penderia maklum balas, yang meningkatkan kerumitan dan kos dengan ketara.

Litar Pneumatik: Cara Silinder Udara Bersambung ke Sistem

Silinder udara hanyalah satu bahagian daripada litar pneumatik. Untuk berfungsi dengan betul, ia memerlukan sistem yang direka dengan betul di sekelilingnya. Memahami komponen sokongan adalah penting bagi sesiapa yang menentukan atau menyelenggara sistem pneumatik.

Unit Penyediaan Udara (FRL)

Unit FRL — Penapis, Pengawal Selia, Pelincir — keadaan udara termampat sebelum ia mencapai silinder. Penapis mengeluarkan zarah dan kelembapan; pengawal selia menetapkan tekanan kerja; pelincir (kurang digunakan hari ini dengan pengedap pelincir diri moden) menambah kabus minyak halus untuk melindungi komponen dalaman. Mengendalikan silinder dengan udara kotor, basah atau bertekanan tidak betul adalah punca utama kegagalan pengedap pramatang.

Injap Kawalan Arah

Injap arah kendalian solenoid — biasanya Konfigurasi 5/2 atau 5/3 cara — mengawal port mana silinder bertindak dua menerima bekalan udara dan yang mana ekzos. Masa tindak balas daripada 5–15 milisaat adalah tipikal untuk injap solenoid standard. Aplikasi berkelajuan tinggi boleh menggunakan injap kendalian pandu atau jenis poppet untuk pensuisan yang lebih pantas.

Injap Kawalan Aliran

Kawalan aliran meter keluar adalah pendekatan standard untuk peraturan kelajuan dalam silinder pneumatik. Mereka menyekat aliran ekzos yang keluar dari silinder, yang mewujudkan tekanan belakang yang melindungi dan mengawal halaju omboh. Meter-in (mengehadkan bekalan) digunakan dalam situasi tertentu tetapi boleh menyebabkan kelajuan tidak konsisten dengan beban yang berbeza-beza.

Pengatur Tekanan dan Injap Keselamatan

Pengawal selia titik kegunaan individu membenarkan silinder berbeza dalam sistem yang sama beroperasi pada tekanan berbeza — contohnya, daya pengapit yang lembut pada bahagian yang rapuh di samping operasi menekan daya tinggi. Injap ekzos keselamatan memotong bekalan udara ke seluruh zon atau mesin dalam situasi berhenti kecemasan, melepaskan tenaga tersimpan dengan selamat.

Masalah Biasa Dengan Silinder Udara dan Cara Mendiagnosisnya

Malah silinder pneumatik yang dinyatakan dengan baik dan dipasang dengan betul menghadapi masalah dari semasa ke semasa. Mengetahui mod kegagalan yang paling biasa menjimatkan masa diagnostik dan menghalang masa henti yang tidak dirancang.

Kebocoran Udara

Kebocoran luaran di sekeliling rod omboh atau kelengkapan port biasanya boleh dikesan melalui bunyi atau dengan menggunakan air sabun dan memerhatikan buih. Kebocoran dalaman melepasi pengedap omboh menyebabkan silinder merayap atau gagal untuk memegang kedudukan di bawah beban — boleh didengar apabila udara keluar melalui port ekzos apabila silinder diarahkan untuk menahan. Penggantian meterai adalah pembaikan standard; kit gantian tersedia untuk kebanyakan silinder standard ISO.

Pergerakan Lambat atau Tidak Konsisten

Silinder lembap selalunya disebabkan oleh aliran terhad daripada penapis yang disekat, tiub bersaiz kecil, kawalan aliran separa tertutup, atau injap arah yang haus atau tercemar. Periksa tekanan bekalan pada port silinder (bukan hanya pada pemampat) — penurunan tekanan yang ketara pada saluran tiub yang panjang atau kelengkapan bersaiz kecil adalah perkara biasa di loji di mana sistem pengedaran telah berkembang secara organik selama bertahun-tahun.

Pemarkahan Rod dan Pemakaian Mohor Pramatang

Beban sisi — daya yang dikenakan berserenjang dengan paksi silinder — mempercepatkan galas rod dan kehausan pengedap. Silinder direka untuk beban paksi sahaja. Jika aplikasi menundukkan rod kepada beban sisi, panduan linear atau galas luaran hendaklah ditambah untuk membawa beban luar paksi. Udara yang tercemar (zarah atau air) juga menyebabkan haus kasar di dalam tong.

Hentakan Akhir Strok dan Kerosakan Kesan

Apabila silinder mencapai penghujung lejangnya dan omboh memberi kesan kepada penutup hujung dengan tenaga yang tinggi, ia menghasilkan gelombang kejutan, bunyi dan tekanan mekanikal. Melaraskan injap kusyen terbina dalam (memusingkan jarum mengikut arah jam untuk meningkatkan sekatan) ialah langkah pertama. Jika silinder tidak mempunyai kusyen, penyerap hentak luar atau kawalan nyahpecutan boleh laras boleh ditambah pada litar.

Silinder Gagal Bergerak

Silinder yang tidak bergerak sama sekali biasanya menunjukkan: tiada bekalan udara (injap tidak bertukar, talian terhalang, pengasing tertutup), omboh yang dirampas daripada kakisan (biasa selepas disimpan lama tanpa pelinciran), atau rod patah akibat beban sisi yang berlebihan atau tekanan berlebihan. Pemeriksaan sistematik — sahkan tekanan di port, sahkan pensuisan injap dengan penunjuk solenoid, kemudian periksa silinder secara mekanikal — asingkan punca dengan cepat.

Amalan Terbaik Penyelenggaraan untuk Silinder Pneumatik

Silinder udara moden direka untuk penyelenggaraan yang minimum, tetapi "minimum" tidak sama dengan "sifar." Pendekatan penyelenggaraan pencegahan berstruktur memanjangkan hayat perkhidmatan dengan ketara.

• Pastikan udara bersih dan kering: Toskan air dari tangki pemampat dan tapis dengan kerap. Pasang pengering udara yang disejukkan pada sistem dalam persekitaran lembap. Titik embun tekanan daripada 3°C atau lebih rendah pada silinder adalah sasaran yang baik. Air dalam udara termampat menyebabkan kakisan di dalam tong dan membengkak pengedap elastomer.
• Periksa keadaan rod setiap minggu: Calar pada permukaan rod krom merosakkan pengedap rod pada setiap lejang. Tanggalkan punca sentuhan mekanikal dengan rod (percikan kimpalan, lekapan yang tidak sejajar) dengan segera dan gantikan rod berskor sebelum ia memusnahkan pengedap.
• Gantikan pengedap secara proaktif: Banyak tumbuhan menggantikan kit pengedap silinder pada selang masa yang tetap - biasanya setiap kali 2 hingga 3 tahun pada peralatan kitaran tinggi — daripada menunggu kegagalan. Masa henti yang tidak dirancang pada barisan pengeluaran biasanya menelan kos jauh lebih tinggi daripada kit pengedap dan 30 minit buruh.
• Periksa perkakasan pemasangan: Getaran melonggarkan bolt, pin clevis dan kacang kunci hujung rod. Pin pangsi yang dilonggarkan boleh membenarkan silinder berputar ke sisi, menghasilkan beban sisi yang mempercepatkan haus. Perkakasan pemasangan semak tork setiap suku tahun pada peralatan kitaran tinggi atau getaran tinggi.
• Pantau untuk rayapan atau hanyut kedudukan: Silinder dua tindakan yang memegang beban statik tidak boleh hanyut. Perubahan kedudukan perlahan di bawah beban menunjukkan pintasan kedap omboh — tanda amaran kegagalan yang akan berlaku sebelum ia menjadi kebimbangan keselamatan atau kecacatan kualiti.
• Simpan silinder ganti atau kit pengedap di tangan: Untuk silinder pengeluaran kritikal, mempunyai unit ganti yang lengkap pada rak mengurangkan MTTR (Masa Min untuk Pembaikan) dari jam ke minit. Silinder ISO standard daripada pengedar berstok boleh diperoleh dengan cepat, tetapi unit tersuai atau khusus mungkin mempunyai masa pendahuluan selama beberapa minggu.

Inovasi dan Trend dalam Teknologi Silinder Pneumatik

Walaupun prinsip asas silinder pneumatik tidak berubah, pengeluar terus memperhalusi dan memanjangkan teknologi dengan cara yang bermakna.

Penderiaan Kedudukan Bersepadu dan Pautan IO

Sensor serasi IO-Link yang dipasang pada silinder standard kini menyediakan maklum balas kedudukan berterusan, diagnostik (kiraan kitaran, suhu, waktu operasi) dan parameterisasi melalui antara muka digital dua wayar. Ini menggerakkan silinder pneumatik daripada penggerak "bodoh" kepada komponen pintar seni bina Industri 4.0, membolehkan penyelenggaraan ramalan dan pemantauan jauh tanpa menambah pendawaian khusus.

Pneumatik berkadar

Injap tekanan dan aliran berkadar, digabungkan dengan transduser kedudukan, membolehkan daya gelung tertutup dan kawalan kedudukan silinder udara. Walaupun tidak sepadan dengan ketepatan elektrik servo, sistem ini boleh mencapai kebolehulangan kedudukan ±0.1 mm dan aplikasi daya terkawal — keupayaan yang sebelum ini terhad kepada penggerak hidraulik atau elektrik. Kos kekal lebih tinggi daripada pneumatik hidup/mati mudah tetapi lebih rendah daripada sistem servo-elektrik penuh.

Pemulihan dan Kecekapan Tenaga

Udara termampat adalah mahal — menghasilkan 1 kW kerja mekanikal daripada udara termampat lazimnya memerlukan kos 7–8 kali lebih daripada kerja yang sama daripada motor elektrik. Ini telah memacu pembangunan sistem peningkatan tekanan, litar penjimatan udara yang memotong bekalan pada pertengahan lejang, dan sistem pemulihan yang menangkap tenaga ekzos. Sesetengah pengeluar melaporkan penjimatan udara sebanyak 30–50% dalam litar yang dioptimumkan.

Bahan Ringan dan Tahan Kakisan

Aluminium anodized berkekuatan tinggi, polimer bertetulang gentian dan silinder keluli tahan karat mengurangkan berat — penting dalam aplikasi di mana silinder dipasang pada bahagian yang bergerak — sambil menahan bahan kimia pencucian yang agresif, semburan garam dan pendedahan luar. Silinder gred perubatan menggunakan keluli tahan karat yang digilap di seluruh untuk menghapuskan sumber pencemaran yang berpotensi.

Pengecilan

Kemajuan dalam teknologi pemesinan dan pengedap ketepatan telah mendorong diameter gerudi minimum yang boleh digunakan bagi silinder udara pengeluaran kepada 2.5 mm , dengan pukulan sependek 1 mm. Silinder mikro ini digunakan dalam peralatan diagnostik perubatan, pengendalian semikonduktor dan aplikasi pemasangan mikro di mana setiap gram dan milimeter penting.
