Jenis Silinder Udara: Panduan Lengkap

Apakah Jenis-jenis Silinder Udara yang Berbeza?

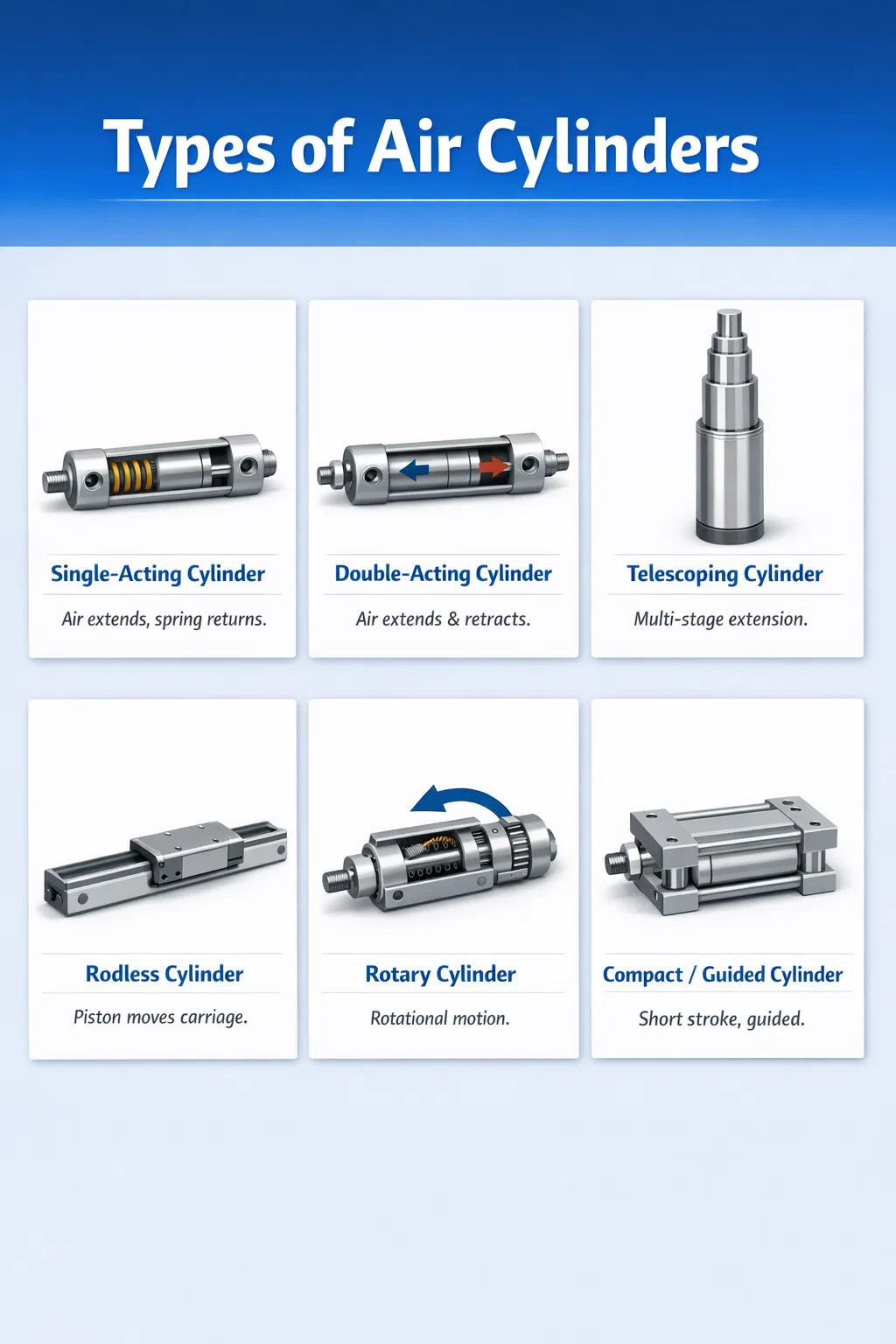

Silinder udara — juga dipanggil silinder pneumatik — menukar tenaga udara termampat kepada gerakan linear mekanikal atau berputar. ada enam jenis utama silinder udara digunakan merentasi aplikasi perindustrian, automotif dan pembuatan: silinder lakonan tunggal, silinder dua tindakan, silinder teleskop, silinder tanpa rod, silinder berputar dan silinder padat/berpandu. Setiap jenis mempunyai tujuan mekanikal yang berbeza, dan memilih yang salah boleh menyebabkan haus pramatang, pembaziran tenaga atau kegagalan sistem secara langsung.

Memahami kategori ini bukan sekadar akademik — pasaran silinder pneumatik global dinilai pada kira-kira $14.2 bilion pada 2023 dan diunjurkan berkembang dengan mantap menjelang 2030, didorong oleh permintaan automasi dalam pembungkusan, pemprosesan makanan dan pemasangan automotif. Pemilihan silinder yang betul secara langsung memberi kesan kepada masa kitaran, penggunaan tenaga dan selang penyelenggaraan.

Silinder Udara Bertindak Tunggal

Silinder bertindak tunggal menggunakan udara termampat untuk menggerakkan omboh dalam satu arah sahaja. Lejang pemulangan dicapai oleh spring dalaman atau daya mekanikal luaran seperti graviti. Ini adalah antara silinder pneumatik yang paling mudah dan paling kos efektif yang ada.

Cara Silinder Lakonan Tunggal Berfungsi

Udara termampat masuk melalui satu port dan menolak omboh ke hadapan. Apabila tekanan udara dilepaskan, spring dalaman menolak omboh kembali ke kedudukan asalnya. Kerana spring melakukan separuh kerja, daya keluaran berkesan dikurangkan oleh rintangan spring - biasanya antara 10% dan 20% bergantung pada kekakuan spring dan saiz silinder.

Aplikasi Biasa

• Mengapit dan menahan bahan kerja semasa pemesinan
• Operasi setem dan tebukan di mana pukulan balik tidak memerlukan daya
• Penggerak pintu dan pintu di mana graviti membantu pemulangan
• Mekanisme brek dan peranti pengunci keselamatan
• Peralatan pertanian seperti gerudi benih dan mekanisme penanaman

Silinder bertindak tunggal adalah pilihan utama apabila penggunaan udara perlu diminimumkan, kerana udara hanya digunakan pada lejang kerja. Dalam aplikasi kitaran tinggi yang menjalankan 50–100 kitaran seminit, ini diterjemahkan kepada penjimatan udara termampat yang bermakna sepanjang peralihan pengeluaran.

Had untuk Dipertimbangkan

Panjang lejang silinder satu tindakan adalah terhad kerana lejang yang lebih panjang memerlukan spring yang lebih panjang, yang mengambil ruang gerudi dan mengurangkan kawasan silinder yang boleh digunakan. Dalam amalan, kebanyakan pengeluar mengehadkan silinder pemulangan spring kepada lejang 100 mm (kira-kira 4 inci) atau kurang. Di luar itu, reka bentuk dua lakonan menjadi lebih praktikal.

Silinder Udara Bertindak Berganda

Silinder dua tindakan adalah jenis silinder pneumatik yang paling banyak digunakan dalam automasi industri. Mereka menggunakan udara termampat untuk menggerakkan kedua-dua strok lanjutkan dan tarik balik, memberikan pengendali kawalan penuh ke atas daya dan kelajuan di kedua-dua arah.

Pembinaan dan Prinsip Operasi

Silinder dwi-tindakan mempunyai dua port udara — satu pada setiap sisi omboh. Apabila udara memasuki port penutup penutup, omboh memanjang. Apabila udara diarahkan ke port hujung rod, omboh ditarik balik. Injap kawalan arah (biasanya injap solenoid 4/2 atau 5/2) menggantikan aliran udara antara dua port. Kerana tiada musim bunga yang terlibat, kawasan lubang penuh menyumbang kepada memanjangkan daya , menjadikan silinder ini jauh lebih berkuasa daripada rakan satu lakonan mereka yang mempunyai diameter lubang yang sama.

Perbezaan Pengiraan Daya Antara Strok

Satu perbezaan penting: daya lanjutan dan tarik balik tidak sama. Pada lejang lanjutan, daya dikira menggunakan kawasan lubang penuh. Pada lejang tarik balik, rod omboh menduduki sebahagian daripada lubang, jadi kawasan berkesan - dan oleh itu daya tarik balik - kurang sedikit. Untuk silinder dengan lubang 50 mm dan rod 20 mm pada 6 bar, daya lanjutan adalah lebih kurang 1,178 N manakala daya penarikan menurun secara kasar 990 N . Asimetri ini mesti diambil kira dalam reka bentuk yang daya tarikan adalah kritikal.

Kes Penggunaan Biasa

• Automasi pilih dan letak dalam barisan pemasangan
• Pengalih penghantar dan sistem pengasingan
• Pengapit dan penyembur mesin pengacuan suntikan
• Perkakas hujung lengan robotik
• Kimpalan badan automotif dan lekapan menekan

Silinder udara bertindak dua boleh didapati dalam saiz gerek antara 8 mm hingga lebih 320 mm , meliputi output daya daripada beberapa newton hingga berpuluh-puluh kilonewton. Julat yang luas ini menjadikan mereka boleh disesuaikan dengan hampir mana-mana aplikasi perindustrian.

Silinder Udara Teleskop

Silinder teleskop direka untuk aplikasi di mana lejang panjang diperlukan tetapi panjang ditarik balik (runtuh) mesti kekal pendek. Mereka mencapai ini dengan menggunakan berbilang tiub bersarang - dipanggil peringkat atau lengan - yang memanjang secara berurutan satu dalam satu sama lain.

Reka Bentuk Teleskop Lakonan Tunggal lwn. Berganda

Silinder teleskop tersedia dalam konfigurasi lakonan tunggal dan dua tindakan. Versi lakonan tunggal adalah lebih ringkas dan lebih murah tetapi bergantung pada graviti atau berat beban untuk penarikan balik, menjadikannya sesuai kebanyakannya untuk mengangkat menegak. Silinder teleskop bertindak dua kali boleh memanjang dan menarik balik di bawah kuasa, membenarkan pemasangan mendatar atau terbalik — walaupun pembinaannya jauh lebih kompleks dan kosnya jauh lebih tinggi.

Aplikasi Utama

• Trak buang dan badan tipper memerlukan 3–5 silinder peringkat
• Lif gunting dan platform kerja udara
• Jentera pentas teater dan rigging hiburan
• Sambungan tangga trak bomba

Silinder teleskop tiga peringkat dengan panjang runtuh sebanyak 600 mm boleh mencapai strok lanjutan sepenuhnya melebihi 1,700 mm — hampir tiga kali ganda panjang ditarik balik. Kecekapan spatial ini adalah mustahil untuk dicapai dengan silinder satu-rod konvensional.

Pengurangan Daya Merentas Peringkat

Satu pertimbangan kejuruteraan penting: setiap peringkat berturut-turut dalam silinder teleskop mempunyai lubang yang lebih kecil daripada yang sebelumnya, bermakna daya keluaran berkurangan apabila silinder memanjang lebih jauh . Pereka bentuk mesti saiz silinder berdasarkan kedudukan beban terburuk, yang biasanya berlaku pada atau hampir sambungan penuh apabila daya berada pada tahap minimum.

Silinder Udara Tanpa Rod

Silinder pneumatik tanpa rod menghapuskan rod omboh tradisional sepenuhnya, sebaliknya menghantar gerakan omboh ke gerabak luar atau gelongsor melalui slot atau gandingan magnetik. Reka bentuk ini menggandakan pukulan berkesan untuk panjang pemasangan tertentu berbanding silinder rod konvensional, menjadikannya sangat berharga dalam persekitaran yang terhad ruang.

Silinder Tanpa Roda Mekanikal-Slot

Dalam reka bentuk slot mekanikal (atau jalur), badan silinder mempunyai slot membujur. Omboh dalaman disambungkan ke gerabak luaran melalui slot ini. Jalur logam atau plastik yang fleksibel menutup slot pada kedua-dua belah titik sambungan untuk mengelakkan kebocoran udara. Silinder ini boleh mengendalikan beban sisi terus dan sesuai untuk aplikasi yang memerlukan ketepatan panduan yang tinggi.

Silinder Tanpa Rod Berganding Secara Magnet

Silinder tanpa rod berganding magnet menggunakan omboh dalaman bertutup yang dipasang dengan magnet kekal yang kuat. Kereta luar yang dipasang dengan magnet lawan mengikut pergerakan omboh melalui dinding silinder tanpa sebarang slot fizikal. Reka bentuk yang dimeterai sepenuhnya ini sesuai untuk bilik bersih, gred makanan dan persekitaran tempat cucian kerana tiada lubang untuk masuk pencemaran atau pelincir untuk melarikan diri. Tukar ganti ialah kapasiti beban sisi maksimum yang lebih rendah berbanding versi berslot.

Di mana Silinder Tanpa Roda Excel

• Unit pemindahan linear dalam mesin pembungkusan dan pelabelan
• Sistem ulang-alik mendatar di pusat pemesinan CNC
• Pembuatan peranti perubatan di mana pencemaran menjadi kebimbangan
• Sistem gantri dan peringkat kedudukan berbilang paksi

Silinder tanpa rod standard tersedia dengan panjang lejang dari 50 mm hingga lebih 10,000 mm . Untuk pukulan yang sangat panjang, panduan anti putaran dan penyokong tengah disyorkan untuk mengelakkan kendur tong dan hanyut gerabak.

Silinder Udara Berputar

Walaupun kebanyakan silinder pneumatik menghasilkan gerakan linear, silinder udara berputar menukar tenaga udara termampat kepada gerakan sudut (putaran). Mereka sering dipanggil penggerak berputar pneumatik. Ini berbeza daripada motor udara - silinder berputar menghasilkan putaran sudut terhad (biasanya 90°, 180°, atau 270°) dan bukannya berputar berterusan.

Penggerak Rotary Rack-and-Pinion

Reka bentuk silinder berputar yang paling biasa menggunakan satu atau dua omboh linear yang disambungkan ke gear rak, yang memacu aci pinion. Udara menolak omboh, rak memutar pinion, dan tork dihantar ke aci keluaran. Reka bentuk dwi-rak mengimbangi beban dan hampir dua kali ganda tork keluaran untuk saiz lubang yang diberikan. Sudut putaran boleh dilaraskan melalui hentian luaran, biasanya antara 0° dan 270°.

Penggerak Rotary Jenis Vane

Penggerak ram menggunakan dayung (vane) yang dipasang pada aci keluaran di dalam perumah bulat. Tekanan udara pada satu sisi ram memutar aci; udara di sebelah bertentangan memutarkannya kembali. Reka bentuk ram tunggal membenarkan sehingga 280° putaran , manakala reka bentuk dua baling-baling terhad kepada kira-kira 100° tetapi menawarkan tork yang lebih tinggi dalam badan yang lebih padat.

Aplikasi Biasa

• Penggerakan injap dalam paip proses (injap bola suku pusingan, injap rama-rama)
• Jadual pengindeksan dan kedudukan berputar dalam automasi pemasangan
• Pergelangan tangan robotik dan sendi siku
• Bahagian membalik dan orientasi dalam baris pemindahan
• Penggerak pintu dan penetasan pada peralatan industri

Silinder Udara Padat dan Berpandu

Silinder padat dan berpandu ialah varian khusus yang menangani dua cabaran yang sangat spesifik: ruang pemasangan yang sangat ketat dan aplikasi yang memerlukan rod omboh untuk menahan putaran atau beban sisi tanpa bergantung pada sistem panduan luaran.

Silinder Padat Lejang Pendek

Juga dipanggil silinder penkek atau silinder rata, unit ini mempunyai panjang badan yang minimum berbanding dengan lubangnya. Strok biasanya terhad kepada 1 mm hingga 50 mm . Profil rata mereka membolehkan mereka dipasang di kawasan terkurung di mana badan silinder standard tidak sesuai. Kes penggunaan biasa termasuk penekan PCB, pendispensan label dan kedudukan mikro dalam peralatan semikonduktor.

Silinder Berpandu (Twin-Rod).

Silinder berpandu menggabungkan dua rod omboh selari yang disambungkan ke plat hadapan biasa. Konfigurasi ini menghalang putaran rod dan memberikan rintangan yang tinggi kepada beban momen (daya luar pusat). Silinder berpandu boleh mengendalikan beban sisi 4 hingga 10 kali lebih besar daripada silinder rod tunggal standard lubang yang sama, menghapuskan keperluan untuk panduan linear luaran yang berasingan dalam banyak aplikasi.

Silinder Unit Slaid

Silinder unit slaid menyepadukan gerabak berpandu terus ke badan silinder. Gerabak itu menaiki galas linear atau rel bola beredar dan menyediakan permukaan pelekap rata untuk lekapan perkakas atau bahan kerja. Unit semua-dalam-satu ini mengurangkan reka bentuk dan masa pemasangan dengan ketara dalam projek automasi tersuai. Festo, SMC, dan Parker semuanya menawarkan unit slaid modular dengan panjang lejang yang boleh ditukar ganti dan konfigurasi galas.

Perbandingan Jenis Silinder Udara Sepintas lalu

Gaya Pemasangan Silinder dan Kesannya terhadap Prestasi

Tidak kira jenis silinder, konfigurasi pelekap mempunyai kesan langsung ke atas prestasi, jangka hayat dan pengurusan beban. Silinder standard ISO 15552 dan NFPA T3.6.7 menawarkan antara muka pelekap yang boleh ditukar ganti, yang memudahkan penggantian merentas pengeluar yang berbeza.

• Lekapan kaki (MS1/MS2): Pemasangan asas tetap; sesuai untuk tolak/tarik dalam talian dengan beban yang sejajar. Penyelewengan memindahkan tegasan lentur ke rod dan pengedap.
• Pelekap bebibir (MF1/MF2): Baut bebibir depan atau belakang terus ke plat mesin. Cemerlang untuk aplikasi dengan beban dalam talian yang tegar.
• Pelekap Clevis (MP1/MP3): Membenarkan silinder berputar semasa beban bergerak dalam lengkok. Digunakan secara meluas dalam pembuka pintu, mekanisme pautan, dan sistem condong. Clevis hujung rod (MP5) hendaklah digunakan pada bahagian rod untuk artikulasi penuh.
• Pelekap Trunnion (MT1/MT4): Membenarkan badan silinder berayun dalam satu satah. Biasa dalam mesin penekan industri dan pengendalian bahan yang memerlukan gerakan pivot.

Pemasangan yang salah adalah salah satu punca paling biasa kegagalan meterai pramatang dan pemarkahan rod. Kajian oleh pengeluar silinder pneumatik terkemuka menunjukkan bahawa lebih 30% daripada kegagalan silinder di lapangan disebabkan oleh salah jajaran dan pemasangan yang tidak betul dan bukannya kecacatan bahan atau pembuatan.

Spesifikasi Utama untuk Difahami Apabila Memilih Silinder Udara

Memilih silinder udara melangkaui sekadar memilih jenis. Beberapa parameter teknikal mesti dinilai bersama untuk memastikan silinder berfungsi dengan pasti sepanjang hayat perkhidmatan yang dimaksudkan.

Diameter Gergaji dan Daya Keluaran

Daya keluaran ditentukan oleh formula F = P × A, di mana P ialah tekanan bekalan dan A ialah kawasan omboh berkesan. Pada tekanan bekalan standard sebanyak 6 bar (87 psi) , silinder gerek 50 mm menghasilkan kira-kira 1,178 N pada lejang lanjutan, manakala silinder gerek 80 mm menghasilkan kira-kira 3,016 N. Saiz gerek diseragamkan mengikut ISO 6432 dan ISO 15552 untuk memudahkan pengiraan saiz dan penyumberan.

Panjang Strok dan Risiko Lekuk

Untuk silinder lejang panjang di bawah beban mampatan, rod omboh boleh melengkung (kegagalan lajur) jika diameter rod bersaiz kecil. Jurutera menggunakan formula lajur Euler untuk menyemak had lengkok, dan kebanyakan pengeluar menyediakan carta lejang beban yang secara automatik menggabungkan faktor keselamatan 3:1 hingga 5:1 . Apabila diameter rod standard tidak mencukupi, pilihan rod bersaiz besar atau sistem panduan luaran hendaklah dinyatakan.

Suhu Kendalian dan Bahan Pengedap

Pengedap NBR (nitrile) standard meliputi suhu operasi dari -20°C hingga 80°C . Untuk suhu tinggi sehingga 200°C, silikon atau pengedap PTFE digunakan. Untuk persekitaran suhu rendah (sejuk -40°C), poliuretana yang dirumus khas atau sebatian nitril suhu rendah boleh didapati. Pemilihan bahan pengedap juga dipengaruhi oleh keserasian media — contohnya, jika silinder digunakan dalam persekitaran pemprosesan makanan dengan pencucian biasa menggunakan agen pembersih kaustik, pengedap EPDM dan badan keluli tahan karat adalah spesifikasi yang betul.

Kusyen Akhir Strok

Pada kelajuan kitaran tinggi, omboh yang mencapai penghujung lejangnya tanpa kusyen menghasilkan kesan mekanikal yang ketara, menghasilkan bunyi bising dan mempercepatkan haus pada komponen dalaman. Kusyen pneumatik boleh laras memerangkap isipadu kecil udara berhampiran penghujung strok, mewujudkan nyahpecutan progresif. Kusyen yang dilaraskan dengan betul boleh mengurangkan daya hentaman dengan 80% hingga 95% berbanding silinder tanpa kusyen yang berjalan pada kelajuan dan beban yang sama.

Faktor Penyelenggaraan Yang Memanjangkan Hayat Perkhidmatan Silinder Udara

Malah silinder pneumatik berkualiti tinggi akan gagal lebih awal jika sistem ia beroperasi tidak diselenggara dengan betul. Faktor berikut adalah paling kritikal.

Kualiti Udara dan Penapisan

Pencemaran lembapan dan zarah dalam udara termampat adalah punca utama kakisan dalaman dan degradasi pengedap. Kualiti udara ISO 8573-1 Kelas 3 (zarah ≤ 5 µm, titik embun tekanan ≤ 3°C, kepekatan minyak ≤ 1 mg/m³) diterima umum sebagai standard minimum untuk silinder pneumatik. Menggunakan unit FRL (penapis-pengawal-pelincir) yang betul pada setiap litar memanjangkan hayat pengedap dengan dua hingga tiga kali berbanding dengan sistem yang tidak ditapis dan tidak dilincirkan.

Amalan Pelinciran

Silinder pneumatik moden selalunya dibekalkan pra-pelincir dengan gris tahan lama dan direka bentuk untuk sistem udara tidak dilincirkan. Menambah pelinciran kabus minyak pada silinder tersebut sebenarnya boleh mengeluarkan gris yang digunakan kilang dan memendekkan hayat perkhidmatan. Sentiasa sahkan dengan pengilang sama ada pelinciran saluran udara disyorkan atau dikontraindikasikan untuk model silinder tertentu.

Pengelap Rod dan Pencemaran Luaran

Dalam persekitaran yang berdebu atau kotor, serpihan yang melekat pada rod omboh ditarik balik ke dalam silinder pada setiap lejang tarik balik, bertindak sebagai pelelas pada pengedap rod. Pengedap pengelap rod — juga dipanggil cincin pengikis — ialah ciri standard pada kebanyakan silinder industri tetapi harus diperiksa dan diganti sebagai sebahagian daripada jadual penyelenggaraan pencegahan, biasanya setiap 6 hingga 12 bulan dalam persekitaran pencemaran tinggi.

Cara Memilih Jenis Silinder Pneumatik yang Tepat

Mengecilkan jenis silinder yang betul untuk aplikasi tertentu melibatkan kerja melalui proses keputusan yang mudah berdasarkan keperluan fungsian.

1. Tentukan jenis gerakan: Adakah gerakan yang diperlukan linear, sudut atau putaran? Pergerakan linear menghala ke silinder standard, tanpa rod, padat atau berpandu. Pergerakan sudut menghala ke penggerak berputar.
2. Tentukan keperluan daya: Kira beban termasuk geseran, inersia, dan sebarang komponen graviti menegak. Tambahkan faktor keselamatan sekurang-kurangnya 1.5× dan pilih diameter gerudi daripada jadual daya pengilang.
3. Wujudkan strok: Jika lejang pendek dan ruang sempit, silinder padat adalah sesuai. Jika lejang panjang tetapi panjang pemasangan adalah terhad, silinder tanpa rod atau teleskop harus dipertimbangkan.
4. Menilai keadaan persekitaran: Suhu keterlaluan, pendedahan kimia, keperluan pencucian dan tahap habuk semuanya mempengaruhi bahan badan, pilihan pengedap dan spesifikasi kemasan permukaan.
5. Semak kadar kitaran dan kitaran tugas: Aplikasi berkelajuan tinggi, kitaran tinggi memerlukan kusyen yang betul, saiz port yang mencukupi, dan sebatian pengedap yang berpotensi terma kuat untuk mengendalikan haba yang dijana oleh pemampatan berulang.
6. Nilaikan keperluan beban sisi dan beban momen: Jika silinder akan tertakluk kepada daya luar paksi, silinder berpandu atau panduan linear luaran adalah penting untuk mengelakkan pengedap rod pramatang dan haus sesendal.

Dengan mengikuti pendekatan berstruktur ini, kebanyakan jurutera dengan yakin boleh menentukan jenis dan saiz silinder pneumatik yang betul pada percubaan pertama, mengelakkan reka bentuk semula yang mahal dan kitaran penggantian kemudian dalam projek.
