Apa yang Menjadikan Silinder Perindustrian Khusus Penting dalam Automasi Moden?

Perkara yang Menjadikan Silinder Perindustrian Khusus Penting dalam Automasi Moden

Silinder industri khusus adalah tulang belakang sistem automasi kontemporari. Tanpa silinder yang dipadankan dengan betul — sama ada standard silinder udara atau penggerak linear kejuruteraan tersuai — barisan pengeluaran automatik tidak dapat mencapai masa kitaran, ketepatan atau kapasiti beban yang diperlukan oleh pembuatan moden. Jawapan ringkas: silinder yang betul secara langsung menentukan daya pemprosesan, kebolehulangan, dan jumlah masa operasi sistem. Setiap komponen lain dalam sel automasi pneumatik atau elektromekanikal bergantung pada prestasi silinder dalam spesifikasi, setiap kitaran, untuk berjuta-juta pukulan.

Automasi industri telah berubah secara mendadak sejak dua dekad yang lalu. Di mana silinder udara generik yang luar biasa pernah mengendalikan kebanyakan tugas pilih-dan-tempat atau pengapit, sistem hari ini menuntut silinder yang direka bentuk untuk saiz lubang tertentu, panjang lejang, konfigurasi pelekap, tekanan operasi dan keadaan ambien. Silinder yang tidak padan walaupun 10% dalam diameter lubang boleh mengurangkan output daya yang cukup untuk menyebabkan kerosakan terputus-putus yang menelan belanja ribuan dolar sejam dalam masa henti yang tidak dirancang.

Artikel ini merangkumi cara memilih, menentukan dan menyepadukan silinder industri khusus ke dalam sistem automasi — dengan memberi perhatian kepada pembolehubah kejuruteraan yang paling penting dalam aplikasi sebenar.

Jenis Teras Silinder Perindustrian Digunakan dalam Sistem Automasi

Tidak semua silinder boleh ditukar ganti. Jurutera automasi mesti memahami perbezaan fungsi antara keluarga silinder utama sebelum menentukan komponen untuk sel baharu atau projek pengubahsuaian.

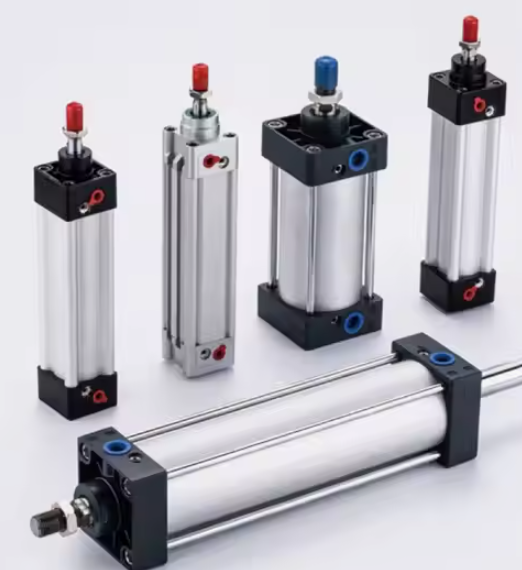

Silinder Udara Pneumatik

Silinder udara kekal sebagai penggerak yang paling banyak digunakan dalam automasi industri di seluruh dunia. Ia menukar tekanan udara termampat kepada daya mekanikal linear, menjadikannya sesuai untuk aplikasi kitaran tinggi di mana kos setiap lejang mesti kekal minimum. Tekanan operasi standard berjalan antara 0.4 MPa dan 1.0 MPa (kira-kira 58 hingga 145 psi) , memberikan output daya yang berskala terus dengan diameter lubang. Silinder udara berlubang 63 mm yang beroperasi pada 0.6 MPa menjana kira-kira 1,870 N tujahan teori — mencukupi untuk pelbagai tugas pengapit bahagian, lentingan dan pengindeksan.

Silinder udara khusus moden melangkaui reka bentuk asas dwi-tindakan. Jurutera kini menentukan varian termasuk:

• Silinder udara padat/lejang pendek — digunakan dalam sel pemasangan terkurung di mana sampul pemasangan kurang daripada 100 mm panjang keseluruhannya
• Silinder udara tanpa rod — untuk lejang melebihi 1,000 mm di mana rod omboh standard akan mencipta momen lentur yang tidak boleh diterima
• Silinder udara berpandu — varian rod berkembar atau berpandukan profil yang menahan beban luar paksi sehingga 500 N·m tanpa memerlukan rel panduan luaran
• Silinder udara tandem — dua silinder disusun bersiri berkongsi lubang yang sama, menggandakan daya keluaran dengan berkesan tanpa meningkatkan diameter tapak
• Silinder udara bilik bersih — tong keluli tahan karat, pengedap PTFE, dan salutan keluar gas sifar untuk Kelas ISO 5 atau persekitaran yang lebih baik dalam automasi semikonduktor dan farmaseutikal

Silinder Hidraulik untuk Automasi Beban Berat

Di mana silinder udara mendahului pada nilai daya praktikal sekitar 30 kN untuk saiz gerudi standard, silinder hidraulik memanjangkan julat kepada ratusan kilonewton. Sistem automasi untuk pengecapan logam, talian pemindahan penempaan dan penekan pemasangan bahagian berat bergantung pada penggerak linear hidraulik yang beroperasi pada 140 hingga 350 bar. Pertukarannya ialah kerumitan sistem: unit kuasa hidraulik, gelincir penapisan, penukar haba, dan infrastruktur pencegahan kebocoran menambah kos modal dan beban penyelenggaraan yang sistem pneumatik mengelak sepenuhnya.

Silinder Rod Elektrik

Penggerak rod elektrik — pada asasnya motor servo memacu skru bola atau skru penggelek planet di dalam sampul silinder — telah mengambil bahagian pasaran yang ketara daripada aplikasi silinder udara pneumatik yang memerlukan maklum balas kedudukan yang tepat. Mereka menawarkan kebolehulangan kedudukan ±0.01 mm atau lebih baik , pengehadan daya boleh atur cara, dan penggunaan tenaga kira-kira 70% lebih rendah daripada litar pneumatik yang setara apabila kitaran tugas diambil kira. Hadnya ialah ketumpatan daya puncak: pada saiz yang setara, silinder rod elektrik masih berharga tiga hingga lima kali lebih tinggi daripada silinder udara pneumatik dengan lubang yang sama, menjadikan justifikasi ekonomi sangat bergantung pada kiraan kitaran dan keperluan ketepatan.

Cara Saiz dan Pilih Silinder yang Tepat untuk Sistem Automasi Anda

Pemilihan silinder ialah pengiraan kejuruteraan, bukan carian katalog. Tersilap akan membawa kepada kegagalan pengedap pramatang, lengkokan rod atau daya yang tidak mencukupi — semuanya nyata sebagai masa henti yang tidak dirancang yang jauh melebihi kos komponen yang dinyatakan dengan betul.

Pengiraan Daya dengan Faktor Keselamatan

Titik permulaan untuk sebarang latihan saiz silinder udara atau silinder hidraulik ialah daya kerja yang diperlukan pada titik penggunaan. Nilai ini mesti termasuk:

• Berat muatan statik bertindak melawan arah gerakan
• Daya dinamik yang diperlukan untuk mempercepatkan beban ke halaju sasaran dalam masa lejang yang tersedia
• Daya geseran daripada pemandu, pengedap, dan sebarang mekanisme luaran
• Daya proses (mengapit, menekan, memotong) pada akhir strok

Amalan standard terpakai a faktor keselamatan 1.5 hingga 2.0 atas hasil daya tekanan gerek teori yang dikira. Margin ini menyerap turun naik tekanan bekalan (sistem udara termampat biasa berbeza-beza ±10% dari titik set), haus meterai sepanjang hayat perkhidmatan dan variasi beban yang wujud dalam proses pengeluaran.

Contohnya: jika aplikasi pengapit memerlukan 800 N pada bahan kerja dan bekalan udara ialah 0.6 MPa, diameter lubang minimum dikira kepada kira-kira 42 mm pada kecekapan 100%. Menggunakan faktor keselamatan 1.6× menolak gerudi yang dipilih kepada 50 mm atau 63 mm bergantung pada saiz standard yang tersedia — memastikan silinder memberikan daya yang mencukupi walaupun ketika tekanan bekalan turun kepada 0.5 MPa semasa permintaan sistem puncak.

Panjang Lejang dan Analisis Lencongan Rod

Panjang lejang secara langsung mempengaruhi kerentanan rod omboh terhadap lengkok di bawah beban mampatan. Untuk mana-mana silinder udara atau penggerak pneumatik dengan lejang melebihi lebih kurang 10× diameter rod, pemeriksaan lengkokan lajur Euler adalah wajib. Beban lengkok kritikal bergantung pada diameter rod, panjang lejang, bahan (biasanya keluli karbon atau keluli tahan karat), dan konfigurasi pelekap — keadaan penghujung tetap tetap, bebas tetap atau pin-pin masing-masing memberikan panjang lajur berkesan yang berbeza.

Batang keluli berdiameter 20 mm dengan lejang 600 mm dalam keadaan pelekap bebas tetap mempunyai beban lengkok kritikal kira-kira 2,850 N — yang mungkin berada di bawah daya yang mampu dihasilkan oleh silinder. Dalam kes sedemikian, menentukan diameter rod yang lebih besar (25 mm atau 32 mm) atau bertukar kepada silinder berpandu menambah sokongan sisi yang menghalang lengkok tanpa memerlukan jurutera mengurangkan tekanan operasi.

Masa Kitaran dan Keperluan Kusyen

Sel automasi berkelajuan tinggi — terutamanya yang berjalan pada 60 atau lebih kitaran seminit — mengenakan beban impak akhir lejang yang ketara pada komponen silinder, injap dan perkakas. Pada kelajuan ini, silinder udara tidak terkawal dengan lejang 100 mm boleh menghasilkan halaju omboh melebihi 1.5 m/s serta-merta sebelum kedudukan tamat. Tenaga kinetik yang diserap oleh penutup hujung pada setiap lejang mesti diuruskan melalui kusyen dalaman, penyerap hentak luaran atau injap kawalan aliran pada port ekzos.

Kebanyakan silinder udara industri khusus di atas lubang 40 mm termasuk kusyen injap jarum boleh laras pada kedua-dua kedudukan hujung sebagai standard. Ini membenarkan pelarasan medan jarak nyahpecutan biasanya antara 5 mm dan 30 mm. Untuk aplikasi yang menuntut kedua-dua lejang tengah berkelajuan tinggi dan nyahpecutan terkawal yang tepat, penyerap hentak hidraulik luaran dengan redaman boleh laras memberikan kawalan yang lebih halus daripada kusyen pneumatik sahaja.

Reka Bentuk Silinder Khusus untuk Persekitaran Automasi yang Menuntut

Silinder udara katalog standard mengendalikan kebanyakan aplikasi lantai kilang yang jinak. Walau bagaimanapun, sebahagian besar automasi industri beroperasi dalam persekitaran yang memusnahkan komponen standard dalam masa beberapa minggu melainkan reka bentuk silinder secara khusus menangani keadaan tersebut.

Silinder Tahan Kakisan untuk Persekitaran Cucian dan Kimia

Pemprosesan makanan, pembotolan minuman dan automasi pembungkusan farmaseutikal menjalankan kitaran pembersihan yang kerap dengan air bertekanan tinggi, wap dan agen pembersih kaustik. Silinder udara tong aluminium standard terhakis dengan cepat dalam keadaan ini. Keluli tahan karat (biasanya gred 304 atau 316L) pembinaan tong dan rod, digabungkan dengan pengedap yang mematuhi FDA dalam EPDM atau PTFE, memanjangkan selang perkhidmatan dari minggu ke tahun. Premium kos untuk silinder udara berkadar basuh tahan karat berbanding unit aluminium standard lazimnya 40% hingga 80% — sebahagian kecil daripada kos masa henti daripada satu kegagalan silinder terhakis semasa pengeluaran dijalankan.

Automasi pemprosesan kimia memberikan keadaan yang lebih keras: asid, pelarut, dan persekitaran kelembapan tinggi dengan air pemeluwapan. Pilihan silinder di sini termasuk aluminium beranod keras dengan lubang bergaris PTFE, badan komposit polifenilena sulfida (PPS) atau varian bersalut fluoropolimer sepenuhnya. Keserasian meterai mesti disahkan terhadap pendedahan kimia khusus — pengedap NBR yang berfungsi dengan baik dalam persekitaran minyak merosot dengan cepat dalam pelarut aromatik, manakala pengedap EPDM unggul dalam wap dan air panas tetapi membengkak dalam cecair berasaskan petroleum.

Silinder Suhu Tinggi untuk Ketuhar dan Sel Kimpalan

Automasi di dalam ketuhar industri, sistem pengawetan cat dan sel kimpalan robotik menjadikan silinder pada suhu mampan daripada 120°C hingga lebih 200°C. Pengedap Buna-N (NBR) standard mula merosot pada kira-kira 100°C di bawah keadaan dinamik, yang membawa kepada kebocoran dan kehilangan daya penahan dalam masa beratus-ratus jam. Silinder khusus suhu tinggi menggunakan silikon atau pengedap Viton (FKM) yang dinilai Perkhidmatan berterusan 150°C hingga 200°C , bersama-sama dengan pelincir suhu tinggi yang tidak berkarbonat atau berhijrah keluar dari alur pengedap.

Persekitaran kimpalan juga mendedahkan rod omboh silinder udara kepada kesan percikan dan sinaran UV daripada denyar arka. Rod bersalut krom keras atau seramik menahan lekatan percikan dan pitting permukaan jauh lebih baik daripada keluli digilap standard, secara langsung mengurangkan haus pengedap yang disebabkan oleh pencemaran permukaan rod memasuki zon pengedap pengelap.

Silinder untuk Aplikasi Atmosfera Letupan (ATEX/IEExx).

Sistem automasi dalam pengendalian bijirin, pondok semburan cat, pengadunan kimia dan pemprosesan minyak dan gas beroperasi di kawasan yang diklasifikasikan sebagai berpotensi meletup (Zon 1 atau Zon 2 di bawah ATEX, atau Bahagian 1/Divisyen 2 di bawah NEC). Silinder udara pneumatik sememangnya lebih selamat di zon ini daripada penggerak elektrik kerana udara termampat tidak mengandungi tenaga pencucuhan. Walau bagaimanapun, reka bentuk silinder masih mesti menghalang pengumpulan cas statik pada komponen bukan konduktif dan tidak boleh menghasilkan kesan logam ke logam yang mampu percikan pada akhir lejang. Silinder berkadar ATEX menggunakan komponen polimer konduktif, peruntukan pembumian, dan hentian hujung berkusyen lembut untuk memenuhi keperluan zon tanpa bergantung pada kepungan kalis letupan luaran.

Silinder Miniatur untuk Automasi Pemasangan Ketepatan

Pemasangan elektronik, pembuatan peranti perubatan dan jam tangan atau pengeluaran instrumen memerlukan silinder udara dengan saiz lubang dari 4 mm hingga 16 mm, pukulan sependek 1 mm, dan kebolehulangan kedudukan di bawah 0.05 mm. Silinder pneumatik miniatur pada skala ini menghadapi toleransi pembuatan yang mewakili peratusan dimensi komponen yang lebih besar — ​​toleransi alur pengedap 0.02 mm pada silinder gerek 6 mm memerlukan kawalan pemesinan yang jauh lebih ketat daripada toleransi yang sama pada unit gerek 63 mm. Platform silinder miniatur terkemuka mencapai hayat kitaran melebihi 30 juta pukulan pada tekanan berkadar penuh melalui kemasan lubang lapped, pengedap komposit PTFE geseran rendah, dan rod tahan karat dikisar ketepatan.

Penyepaduan Silinder Perindustrian dengan Sistem Kawalan Automasi

Silinder tidak menghasilkan nilai sehingga ia disepadukan ke dalam seni bina kawalan sistem automasi. Antara muka antara mekanik silinder dan logik PLC adalah di mana banyak silinder yang kelihatan jelas tidak berprestasi dalam amalan.

Penderiaan Kedudukan dan Maklum Balas

Reka bentuk silinder udara moden termasuk rel penderia bersepadu — slot T atau slot C yang dimesin ke dalam tong — yang menerima suis buluh magnetik, penderia kesan Hall keadaan pepejal atau penderia kedudukan linear magnetostriktif analog. Suis Reed menyediakan keluaran terbuka/tertutup yang mudah pada kedudukan akhir yang ditetapkan dan kos di bawah $10 setiap penderia. Penderia kesan dewan menawarkan hayat pensuisan yang lebih lama (lebih 100 juta operasi berbanding lebih kurang 10 juta untuk suis buluh), rintangan getaran yang lebih baik dan masa tindak balas yang lebih pantas dalam julat 0.5 ms.

Untuk aplikasi yang memerlukan data kedudukan berterusan dan bukannya isyarat akhir lejang binari — seperti pengapit berkadar atau tekanan pemasangan lejang berubah-ubah — penderia magnetostriktif analog yang dibenamkan dalam tong silinder menyediakan kedudukan linear mutlak dengan resolusi hingga 0.1 mm sepanjang pukulan penuh. Ini menghapuskan pengekod linear luaran, mengurangkan kerumitan pendawaian, dan membolehkan PLC memantau halaju rod dalam masa nyata sebagai alat diagnostik.

Pemilihan Injap dan Masa Tindak Balas

Injap solenoid yang memacu setiap silinder udara menentukan seberapa cepat silinder bertindak balas kepada arahan PLC. Masa tindak balas injap — selang antara menghidupkan gegelung dan pembukaan port penuh — berjulat dari bawah 5 ms untuk injap popet bertindak terus berkelajuan tinggi hingga 30–60 ms untuk injap kili standard pada 24 VDC. Dalam aplikasi 60 kitaran seminit dengan jumlah masa kitaran 200 ms, injap 50 ms menambah 25% pada masa penggerak pneumatik dan mungkin menjadikan sasaran masa kitaran mustahil untuk dicapai.

Kadar aliran injap (nilai Cv) juga mesti sepadan dengan isipadu silinder dan masa lejang yang diperlukan. Injap bersaiz kecil mencipta pembezaan tekanan merentasi injap semasa strok berkelajuan tinggi, dengan berkesan mengurangkan tekanan operasi yang dilihat oleh omboh silinder udara lejang pertengahan walaupun tekanan bekalan mencukupi pada salur masuk injap. Peraturan praktikal adalah untuk memilih nilai Cv injap yang mengehadkan penurunan tekanan merentasi injap kepada kurang daripada 10% daripada tekanan bekalan pada permintaan aliran maksimum.

Integrasi Fieldbus dan IO-Link

Seni bina automasi Industri 4.0 semakin memerlukan diagnostik tahap silinder yang boleh diakses melalui sistem SCADA atau MES kilang. Pemasangan pancarongga injap yang didayakan IO-Link membenarkan data sensor kedudukan setiap silinder, kiraan lejang, tekanan kusyen dan sisihan masa kitaran dihantar ke PLC melalui Ethernet industri standard (PROFINET, EtherNet/IP, EtherCAT) tanpa menambah pendawaian I/O diskret. Nod induk IO-Link boleh berkhidmat sehingga lapan stesen silinder melalui satu kabel, secara mendadak mengurangkan kerumitan pendawaian panel dalam sel automasi padat dengan 20 atau lebih silinder.

Kesambungan ini membolehkan penyelenggaraan ramalan: jika silinder udara tertentu mula mengambil masa 15% lebih lama untuk melengkapkan lejangnya — corak yang boleh dikesan dengan membandingkan tepi penderia yang dicap masa — sistem boleh membenderakan silinder untuk pemeriksaan sebelum ia menyebabkan kerosakan pengeluaran. Kajian daripada automasi kedai badan automotif telah menunjukkan bahawa program penyelenggaraan ramalan menggunakan diagnostik tahap silinder mengurangkan masa henti pneumatik yang tidak dirancang dengan 35% hingga 55% berbanding dengan jadual penggantian selang tetap.

Industri Utama Memacu Permintaan untuk Silinder Perindustrian Khusus

Memahami industri yang menggunakan volum terbesar silinder khusus membantu menjelaskan keutamaan reka bentuk yang mesti ditangani oleh pengeluar dan penyepadu sistem.

Pembuatan Automotif

Sebuah kedai badan automotif tunggal mengandungi antara 800 dan 2,500 silinder pneumatik dan hidraulik individu di seluruh stesen kimpalan, pengendalian dan pemasangan. Kadar kitaran biasanya mencapai 240 hingga 480 lejang sejam setiap stesen, bermakna satu silinder udara pada talian volum tinggi terkumpul lebih 4 juta sebatan setahun . Spesifikasi silinder di sini menekankan hayat pengedap, ketahanan kusyen, dan kemudahan penggantian sebaris tanpa menanggalkan struktur pelekap.

Automasi Pembungkusan dan Logistik

Sistem pemasangan kotak berkelajuan tinggi, pengedap karton dan sistem pengasingan berjalan pada kelajuan yang memerlukan masa lejang silinder di bawah 100 ms. Silinder udara tanpa rod dengan gandingan magnetik atau sambungan jalur mekanikal kerap digunakan untuk pemindahan mendatar jarak jauh (500 mm hingga 2,000 mm) di mana rod konvensional akan julur tidak boleh diterima. Automasi pembungkusan juga menjalankan tiga syif setiap hari, 350 hari setahun, menjadikan masa min antara kegagalan (MTBF) sebagai kriteria spesifikasi utama dan bukannya kebimbangan sekunder.

Perhimpunan Semikonduktor dan Elektronik

Robot pengendalian wafer, mesin ikatan die dan peralatan pemasangan PCB menggunakan silinder udara kecil dan penggerak rod elektrik yang memerlukan piawaian kebersihan sub-mikron. Silinder dalam persekitaran ini tidak boleh menghasilkan zarah, mesti menahan gas keluar yang akan mencemari substrat sensitif, dan mesti mengekalkan ketepatan kedudukan sepanjang berbilion kitaran. Pasaran peralatan semikonduktor global, bernilai lebih $100 bilion setiap tahun, memacu pembangunan berterusan teknologi penggerak pneumatik ultra-bersih dan berketepatan tinggi.

Pemprosesan Makanan dan Minuman

Talian pengisi, mesin pembahagian, dan sel pembungkus dalam kilang makanan mesti beroperasi dengan selamat dengan permukaan sentuhan produk. Silinder udara dalam aplikasi ini memerlukan pelincir yang diterima USDA (minyak selamat makanan gred H1), bahan pengedap yang mematuhi FDA dan permukaan luar licin tanpa celah yang menampung bakteria. Varian keluli tahan karat direka untuk piawaian perlindungan kemasukan IP69K menahan pembersihan wap tekanan tinggi pada 80°C tanpa degradasi pengedap atau kemasukan air ke dalam lubang silinder.

Amalan Terbaik Penyelenggaraan untuk Memaksimumkan Hayat Servis Silinder

Malah silinder perindustrian khusus berkualiti tinggi merosot lebih awal apabila asas penyelenggaraan diabaikan. Amalan berikut, digunakan secara konsisten, memanjangkan selang perkhidmatan purata kepada hayat kitaran yang dinilai pengeluar dan bukannya sebahagian kecil daripadanya.

• Mengekalkan kualiti udara termampat kepada ISO 8573-1 Kelas 3 atau lebih baik untuk aplikasi silinder udara industri am. Udara yang tercemar membawa air, minyak pemampat, dan zarah adalah punca utama kemerosotan meterai dan pemarkahan lubang. Pemasangan titik guna penapis-pengawal-pelincir (FRL) dengan saliran kondensat automatik tidak boleh dirunding.
• Pelincir dengan betul — atau tidak sama sekali. Banyak silinder udara moden dengan pengedap komposit PTFE direka untuk berjalan tanpa pelinciran luaran (bebas minyak). Memasukkan minyak ke dalam silinder bebas minyak boleh membengkak pengedap PTFE, menyebabkan kegagalan pramatang. Sentiasa sahkan keperluan pelinciran terhadap spesifikasi pengedap silinder tertentu sebelum pentauliahan.
• Periksa keadaan permukaan rod pada selang waktu yang dijadualkan. Kerosakan pitting, pemarkahan, atau salutan pada rod omboh mempercepatkan haus pengedap pengelap dan membenarkan pencemaran memasuki lubang. Rod yang menunjukkan kecacatan permukaan meliputi lebih daripada 5% kawasan sentuhan dalam satu panjang lejang pengelap hendaklah diganti dan bukannya digilap.
• Sahkan pelarasan kusyen selepas sebarang penggantian silinder atau pertukaran pelekap. Kusyen yang tidak dilaraskan dengan baik yang membolehkan omboh memberi kesan pada penutup hujung pada kelajuan penuh menjana daya puncak beberapa kali daya operasi, merosakkan silinder, perkakas yang disambungkan dan struktur mesin secara serentak.
• Jejaki kiraan pukulan jika boleh melalui kaunter kitaran PLC dan bandingkan dengan spesifikasi hayat meterai berkadar pengeluar. Penggantian kit pengedap proaktif pada 80% daripada hayat kitaran ternilai kos kira-kira $30–$150 dalam bahagian dan satu jam kerja — berbanding $500–$5,000 dalam masa henti yang tidak dirancang apabila silinder gagal dalam pengeluaran.
• Hilangkan beban sisi sisi pada silinder jenis rod. Malah penjajaran 5° antara paksi silinder dan arah perjalanan beban mewujudkan beban sisi berterusan pada sesendal dan pengedap rod, mengurangkan hayat perkhidmatan sebanyak 40% hingga 70% dalam kajian kes yang didokumenkan. Gandingan rod terapung atau pelekap penjajaran sendiri mengimbangi ketidaksejajaran lekapan kecil tanpa memerlukan penjajaran semula ketepatan bagi keseluruhan pelekap silinder.

Membandingkan Silinder Pneumatik, Hidraulik dan Elektrik untuk Keputusan Automasi

Tiada teknologi penggerak tunggal yang menang merentas semua senario automasi. Keputusan antara silinder udara pneumatik, silinder hidraulik atau penggerak rod elektrik hendaklah dibuat terhadap prestasi, kos dan keperluan operasi tertentu bagi setiap paksi aplikasi.

Data di atas menggambarkan corak yang konsisten: silinder udara menang berdasarkan kos, kelajuan dan kesesuaian persekitaran bersih untuk kebanyakan tugas automasi yang tidak memerlukan daya atau ketepatan melampau melebihi ±0.5 mm. Silinder hidraulik kekal sebagai satu-satunya pilihan praktikal untuk aplikasi gerakan perlahan daya tinggi. Penggerak elektrik mewajarkan premium kos mereka terutamanya dalam aplikasi di mana kedudukan perantaraan yang boleh diprogramkan, pengehadan daya atau pengelogan penggunaan tenaga menghasilkan nilai pengeluaran yang boleh diukur.

Trend Membentuk Masa Depan Silinder Perindustrian dalam Automasi

Silinder sebagai kelas komponen telah berkembang dengan ketara sepanjang dekad yang lalu dan terus berkembang sebagai tindak balas kepada keperluan sistem automasi yang merupakan spesifikasi khusus lima tahun lalu tetapi kini menjadi kriteria perolehan arus perdana.

Pemulihan Tenaga dalam Sistem Pneumatik

Udara termampat mahal: menjana 1 Nm³ udara pada 0.7 MPa lazimnya berharga $0.02–$0.04 bergantung pada kecekapan pemampat dan kadar elektrik tempatan. Sebuah kilang pembuatan dengan 500 silinder udara berbasikal pada kadar purata boleh membelanjakan $50,000–$200,000 setahun untuk udara termampat sahaja. Litar penambah tekanan, sistem pemulihan udara gelung tertutup dan reka bentuk silinder cekap tenaga dengan volum mati yang dikurangkan semakin dinyatakan dalam projek automasi baharu apabila mandat kemampanan semakin ketat. Sesetengah pemacu pneumatik canggih kini memulihkan udara ekzos daripada lejang kembali untuk menekan sebahagian lejang maju, mengurangkan penggunaan udara bersih sehingga 30% .

Pembuatan Aditif untuk Geometri Silinder Tersuai

Pengilangan bahan tambahan logam (penyatuan katil serbuk laser, pemendapan tenaga terarah) telah membuka pintu kepada reka bentuk silinder udara dan penggerak dengan geometri dalaman yang mustahil dicapai melalui pemesinan konvensional. Manifold bersepadu dalam badan silinder, saluran penyejukan konformal untuk aplikasi suhu tinggi, dan bahagian struktur yang dioptimumkan topologi yang mengurangkan berat sebanyak 20–40% tanpa mengurangkan kekuatan sedang bergerak dari peringkat prototaip ke pengeluaran siri untuk aplikasi automasi khusus. Masa utama untuk badan silinder tersuai sepenuhnya menurun daripada 12–16 minggu (tersuai dimesin tradisional) kepada 3–5 minggu untuk varian buatan aditif.

Robotik Lembut dan Penggerak Pneumatik Mematuhi

Untuk tugasan automasi yang melibatkan bahan kerja halus, tidak teratur atau geometri berubah-ubah — pengendalian hasil segar, manipulasi tekstil, pemasangan elektronik yang rapuh — silinder udara tegar tradisional dilengkapkan dengan penggerak pneumatik lembut yang diperbuat daripada bahan elastomer. Penggerak jenis bawah atau bertetulang gentian ini menghasilkan gerakan menggenggam atau membengkok pada tekanan rendah (di bawah 0.1 MPa) dengan pematuhan yang wujud yang menghalang kerosakan bahan kerja. Mereka mewakili sempadan baharu dalam penggerak pneumatik yang katalog silinder standard belum ditangani sepenuhnya, tetapi semakin banyak muncul dalam dokumen keperluan untuk sistem automasi generasi akan datang.

Pemantauan Keadaan Terbenam pada Tahap Silinder

Penumpuan teknologi sensor MEMS, protokol komunikasi IO-Link dan pengkomputeran tepi menghasilkan pemasangan silinder udara dengan transduser tekanan terbina dalam, penderia suhu dan pemantau getaran yang melaporkan data kesihatan masa nyata kepada sistem kawalan loji. Daripada bergantung pada penderia kedudukan akhir lejang sahaja, silinder pintar ini memantau profil tekanan lubang dalaman, mengesan gelagat kusyen yang tidak normal dan mengumpul data kiraan kitaran dalam memori tidak meruap yang berterusan melalui kitaran kuasa. Silinder secara berkesan mendokumenkan sejarah perkhidmatannya sendiri — keupayaan yang pasukan penyelenggaraan dalam kemudahan masa aktif tinggi kini mempertimbangkan kriteria pemilihan dan bukannya pilihan premium.
