Single Acting vs Double Acting Cylinder: Perbezaan Utama

Single Acting vs Silinder Bertindak Berganda: Jawapan Ringkas

Jika anda memerlukan keputusan yang cepat: silinder bertindak berkembar memberi anda gerakan berkuasa dalam kedua-dua arah, manakala silinder bertindak tunggal hanya menggunakan udara termampat untuk satu lejang dan bergantung pada spring atau graviti untuk pemulangan. Perbezaan tunggal itu membentuk setiap aspek cara anda memilih, memasang dan menyelenggara silinder udara dalam sistem pneumatik sebenar.

Untuk aplikasi yang mempunyai kawalan yang tepat, output daya yang lebih tinggi dalam kedua-dua arah, dan kelajuan yang konsisten semasa kedua-dua pelanjutan dan perkara penarikan balik — seperti lekapan pengapit, perkakas tekan dan sistem pemindahan linear — silinder udara bertindak dua hampir selalu merupakan pilihan yang betul. Untuk kerja yang lebih mudah seperti penjepit spring-return, pengaktifan injap, atau sebarang tugas di mana satu lejang berkuasa mencukupi, satu silinder bertindak mengurangkan kos, kerumitan dan penggunaan udara dengan bermakna.

Bahagian di bawah membahagikan cara setiap jenis berfungsi pada tahap mekanikal, di mana perbezaan prestasi sebenar muncul dalam amalan, dan cara membuat pemilihan yang betul untuk sistem khusus anda.

Bagaimana Lakonan Bujang Silinder Udara Berfungsi

Silinder bertindak tunggal mempunyai satu port bertekanan. Apabila udara termampat masuk, ia menolak omboh ke satu arah - biasanya lejang lanjutan. Lejang pemulangan dikuasakan oleh spring gegelung termampat yang ditempatkan di dalam badan silinder, atau dalam beberapa konfigurasi mengikut berat beban itu sendiri.

Spring dipramuat ke nilai daya tertentu di kilang. Silinder lakonan tunggal standard menggunakan daya spring dari kira-kira 8 N hingga 60 N bergantung pada saiz gerudi dan panjang lejang. Daya spring itu berfungsi melawan tekanan udara semasa strok kuasa, yang bermaksud daya keluaran berkesan pada hujung rod adalah lebih rendah daripada tekanan udara sahaja yang akan dihasilkan.

Untuk silinder bertindak tunggal berlubang 50 mm yang beroperasi pada 6 bar (87 psi), daya teori adalah kira-kira 1,178 N. Selepas menolak daya spring biasa 25 N dan mengambil kira geseran meterai (biasanya 5–10% daripada daya teori), daya rod sebenar yang tersedia untuk kerja menurun kepada sekitar. 1,030–1,050 N . Potongan ini bertambah ketara pada saiz lubang yang lebih kecil di mana daya spring mewakili peratusan yang lebih besar daripada jumlah daya yang ada.

Komponen Dalaman Utama

• Port udara tunggal (biasanya di hujung penutup untuk silinder jenis tolak)
• Kembalikan spring yang diletakkan di antara muka omboh dan penutup hujung rod
• Tarik nafas atau bolong pada bahagian spring untuk mengelakkan pembentukan tekanan
• Pengedap omboh tunggal (satu lokasi pengedap dinamik)
• Pengedap batang pada kepala silinder

Port pernafasan sering diabaikan semasa pemasangan tetapi ia adalah kritikal. Jika ia terhalang oleh pencemaran atau terpalam secara tidak sengaja, udara yang terperangkap pada bahagian spring menghasilkan tekanan belakang yang mengurangkan daya sambungan dan memperlahankan kelajuan lejang tanpa diduga.

Bagaimana Silinder Udara Bertindak Berganda Berfungsi

Silinder bertindak berkembar mempunyai dua port udara — satu di hujung penutup dan satu di hujung rod. Untuk memanjangkan rod, udara termampat memasuki port hujung penutup manakala port hujung rod habis. Untuk menarik balik, suis bekalan: udara memasuki hujung rod manakala hujung penutup ekzos. Injap kawalan arah (biasanya injap solenoid 5/2 atau 4/2) menguruskan pensuisan ini.

Kerana tiada daya penyerap spring balik, daya pneumatik penuh tersedia di kedua-dua arah . Walau bagaimanapun, terdapat asimetri penting untuk difahami: kawasan lubang hujung rod adalah lebih kecil daripada kawasan lubang hujung topi kerana rod omboh melaluinya. Ini bermakna daya penarikan balik sentiasa lebih rendah sedikit daripada daya lanjutan pada tekanan bekalan yang sama.

Untuk silinder bertindak dua dengan lubang 63 mm, diameter rod 20 mm, beroperasi pada 6 bar:

• Daya lanjutan (hujung penutup): π/4 × 63² × 6 = lebih kurang 1,871 N
• Daya penarikan balik (hujung batang): π/4 × (63² – 20²) × 6 = lebih kurang 1,682 N

Kira-kira 10–12% perbezaan daya antara sambungan dan penarikan balik adalah konsisten merentas saiz gerek dan merupakan faktor standard dalam pengiraan saiz silinder bertindak dua kali. Jika lejang penarikan balik anda membawa beban yang bermakna, anda mesti saiz silinder berdasarkan daya penarikan balik, bukan daya lanjutan.

Komponen Dalaman Utama

• Dua port udara (hujung penutup dan hujung rod)
• Pengedap omboh berbibir dua atau cawan U pada kedua-dua belah omboh
• Pengedap rod dan pengelap pada kepala silinder
• Tiada spring — panjang lubang dalaman penuh tersedia untuk strok
• Kusyen dalaman pilihan pada kedua-dua kedudukan hujung

Perbandingan Bersebelahan: Silinder Lakonan Tunggal lwn Berganda

Output Paksa: Di Mana Nombor Benar-Benar Mencapah

Pengiraan daya ialah tempat jurutera paling kerap membuat kesilapan yang mahal apabila membandingkan kedua-dua jenis silinder ini. Formula kelihatan serupa pada permukaan, tetapi penolakan spring dalam silinder bertindak tunggal memperkenalkan pembolehubah yang berubah dengan kedudukan lejang.

Daya spring gegelung mengikut Hukum Hooke: daya bertambah secara linear apabila ia dimampatkan. Ini bermakna daya keluaran berkesan bagi satu silinder bertindak berubah sepanjang lejang . Pada permulaan lanjutan, spring adalah berhampiran panjang bebasnya dan memberikan rintangan yang minimum. Dengan lanjutan penuh, ia telah dimampatkan sepenuhnya dan memberikan rintangan maksimum — menolak kuasa paling banyak daripada keluaran tepat pada saat rod bertemu dengan bahan kerja.

Pertimbangkan silinder bertindak tunggal berlubang 40 mm dengan lejang 100 mm pada tekanan bekalan 5 bar:

• Daya pneumatik teori: ~628 N
• Daya spring pada permulaan sambungan: ~10 N (hampir panjang bebas)
• Daya spring pada lanjutan penuh: ~35 N (mampat sepenuhnya)
• Julat daya berkesan: lebih kurang 580–615 N merentasi strok

Untuk silinder bertindak berkembar dengan lubang 40 mm yang sama pada 5 bar, daya lanjutan adalah konsisten ~628 N sepanjang lejang (tolak geseran meterai, yang kira-kira malar). Konsistensi itu amat penting dalam aplikasi seperti menekan, membentuk atau mengapit di mana daya pada akhir lejang ialah parameter reka bentuk kritikal.

Lejang pemulangan silinder bertindak tunggal dikawal sepenuhnya oleh spring. Spring yang direka untuk mengembalikan omboh terhadap geseran kedap ditambah beban sederhana mungkin dihasilkan 15–50 N daya bersih bergantung kepada saiz silinder. Bandingkan ini dengan daya pulangan silinder bertindak dua sebanyak beberapa ratus newton, dan menjadi jelas mengapa silinder bertindak tunggal tidak sesuai untuk aplikasi di mana penarikan balik mesti mengatasi rintangan yang ketara atau menggerakkan beban dengan cepat.

Perbezaan Kawalan Kelajuan Antara Dua Jenis

Kawalan kelajuan dicapai dalam sistem pneumatik dengan menyekat aliran udara ekzos dari silinder menggunakan injap kawalan aliran (konfigurasi meter-out) atau menyekat aliran udara bekalan (konfigurasi meter-in). Kawalan meter keluar biasanya lebih disukai kerana ia menyediakan peraturan kelajuan bebas beban yang lebih stabil.

Untuk silinder udara bertindak dua kali, anda memasang injap kawalan aliran di kedua-dua port. Ini memberi anda pelarasan kelajuan bebas untuk sambungan dan penarikan balik — anda boleh menjalankan sambungan pada 200 mm/s dan penarikan balik pada 500 mm/s, contohnya, dengan pelarasan injap mudah. Kawalan bebas ini berharga dalam automasi kitaran tinggi di mana pengoptimuman masa kitaran adalah penting.

Untuk satu silinder bertindak, anda boleh mengukur udara masuk dan keluar pada bahagian bertekanan untuk mengawal kelajuan sambungan. Walau bagaimanapun, kelajuan pulangan ditetapkan oleh daya spring dan beban . Jika spring kaku dan bebannya ringan, omboh akan berpatah balik dengan pantas, menghasilkan beban hentaman pada penutup hujung. Jika spring lembut dan bebannya berat, pemulangan mungkin terlalu perlahan atau tidak lengkap. Anda tidak boleh hanya memutar injap untuk memperlahankan pemulangan silinder pegas-pulangan — yang memerlukan menukar spring itu sendiri atau menambah kusyen khusus.

Dalam amalan, ini menjadikan silinder bertindak tunggal kurang sesuai untuk aplikasi dengan beban berubah-ubah pada lejang pemulangan atau di mana kelajuan pemulangan perlu ditala untuk dipadankan dengan proses. Talian pembungkusan, perkakas hujung lengan robotik dan penghantar pemindahan biasanya memerlukan kedua-dua kelajuan lejang didail secara bebas — dan itu mendorong kebanyakan aplikasi tersebut dengan tegas ke dalam wilayah bertindak dua kali.

Penggunaan Udara: Perbandingan Kos Udara Mampat

Udara termampat adalah salah satu utiliti yang paling mahal di kilang pembuatan. Kajian oleh organisasi seperti Jabatan Tenaga A.S. telah menganggarkan bahawa sistem udara termampat menyumbang 20–30% daripada penggunaan elektrik industri , dan penggerak pneumatik ialah pengguna utama dalam sistem tersebut. Oleh itu, memahami perbezaan penggunaan udara antara silinder lakonan tunggal dan dua kali bukanlah satu latihan akademik — ia mempunyai kesan langsung ke atas kos operasi.

Silinder bertindak tunggal menggunakan udara bertekanan hanya pada lejang kuasa. Lejang pulangan didorong oleh spring, dan udara dari bahagian lejang kuasa hanya habis ke atmosfera. Untuk satu kitaran lengkap, isipadu udara yang digunakan bersamaan dengan kawasan lubang didarab dengan panjang lejang, diselaraskan untuk nisbah mampatan pada tekanan bekalan.

Silinder bertindak dua kali menggunakan udara pada kedua-dua lejang. Walau bagaimanapun, kerana kawasan gerudi hujung rod adalah lebih kecil daripada hujung penutup, isipadu yang digunakan pada lejang penarikan balik adalah kurang sedikit daripada pada lejang lanjutan. Jumlah udara yang digunakan setiap kitaran adalah lebih kurang 1.7 hingga 1.9 kali udara yang digunakan oleh silinder bertindak tunggal yang setara, bergantung pada diameter rod.

Untuk contoh konkrit: gerudi 50 mm, silinder bertindak dua lejang 100 mm yang beroperasi pada 6 bar dan berbasikal pada 60 kali seminit menggunakan lebih kurang:

• Hujung penutup setiap lejang: (π/4 × 0.05²) × 0.1 × (6 1) = ~1.37 liter (udara bebas) setiap lejang
• Hujung rod setiap lejang (dengan andaian 20 mm rod): kira-kira 1.09 liter setiap lejang
• Jumlah seminit pada 60 kitaran: ~146 liter/min udara bebas

Silinder bertindak tunggal yang setara akan menggunakan kira-kira 82 liter/min. Di seberang mesin dengan 20 silinder sedemikian menjalankan dua syif, perbezaan kos elektrik tahunan menjadi boleh diukur. Apabila anda menggunakan sejumlah besar silinder, atau apabila silinder beroperasi dalam lejang yang panjang atau pada kadar kitaran yang tinggi, perbezaan penggunaan udara memberi impak yang bermakna kepada ekonomi operasi — walaupun jika silinder bertindak dua lebih unggul dari segi teknikal.

Had Panjang Lejang: Mengapa Silinder Bertindak Tunggal Menaik Lebih Awal

Spring pulangan dalaman dalam satu silinder bertindak secara fizikal mengehadkan tempoh strok boleh. Apabila panjang lejang meningkat, anda memerlukan spring yang lebih panjang, yang memerlukan badan silinder yang lebih panjang - dan spring yang lebih panjang lebih sukar untuk kekal stabil dan berpandu dengan betul di dalam lubang. Mereka juga menambah lebih panjang pada keseluruhan silinder walaupun dalam kedudukan ditarik balik.

Kebanyakan pengeluar menawarkan silinder lakonan tunggal dengan lejang maksimum 25 mm hingga 200 mm. Beberapa reka bentuk khusus mencapai 300 mm. Selain itu, musim bunga menjadi tidak praktikal. Jika aplikasi anda memerlukan lejang 400 mm, 600 mm atau 1,000 mm, silinder bertindak dua kali adalah satu-satunya pilihan yang berdaya maju dalam rangkaian produk silinder udara standard.

Had ini juga berinteraksi dengan daya: apabila strok meningkat, begitu juga dengan mampatan spring pada lanjutan penuh, yang bermaksud lebih banyak daya digunakan untuk mengatasi spring pada akhir-stroke. Untuk lejang yang lebih panjang daripada kira-kira 100–150 mm dalam reka bentuk lakonan tunggal, penolakan daya spring mula menjadi peratusan yang ketara daripada jumlah daya pneumatik yang tersedia, terutamanya dalam saiz lubang kecil.

Tingkah Laku Selamat Gagal: Pertimbangan Keselamatan Kritikal

Salah satu perbezaan yang paling praktikal penting antara kedua-dua jenis silinder ini ialah apa yang berlaku apabila bekalan udara hilang — sama ada daripada kegagalan pemampat, hentian kecemasan atau putus talian.

Silinder balik spring bertindak tunggal akan secara automatik kembali ke kedudukan sisi spring apabila tekanan menurun. Jika silinder dikonfigurasikan untuk mengapit bahan kerja pada lejang kuasa (sambungan), kehilangan udara menyebabkan ia dilepaskan. Jika ia dikonfigurasikan dengan spring-extend (yang sesetengah reka bentuk menawarkan untuk pengapit keselamatan), kehilangan udara menyebabkan ia diapit. Tingkah laku deterministik ini sengaja direka bentuk untuk aplikasi keselamatan.

Pengawal mesin, mekanisme pelepasan brek dan hentian kecemasan kerap menggunakan silinder bertindak tunggal tepat kerana tingkah laku selamat gagal mereka boleh diramal dan dijamin oleh spring, bukan oleh isyarat elektrik atau kedudukan injap.

Sebaliknya, silinder bertindak dua kali, memegang kedudukan terakhirnya apabila udara hilang — jika injap arah adalah jenis penahan atau spring-center yang menyekat kedua-dua port. Ini kadangkala wajar (anda tidak mahu paksi yang dimuatkan jatuh), tetapi ia juga boleh berbahaya jika silinder berada di tengah-tengah operasi pengapit atau menekan apabila udara gagal.

Piawaian keselamatan termasuk ISO 13849 dan IEC 62061 memerlukan pereka bentuk mesin untuk menganalisis dan mendokumentasikan kelakuan semua penggerak di bawah keadaan kerosakan. Memilih antara silinder lakonan tunggal dan dua tindakan adalah berkaitan secara langsung dengan analisis ini, dan ciri selamat-gagal bagi jenis lakonan tunggal selalunya mendapat tempat dalam litar berkadar keselamatan walaupun apabila silinder dua bertindak sebaliknya mungkin digunakan untuk kebolehkawalannya yang lebih besar.

Kawasan Aplikasi Biasa untuk Setiap Jenis Silinder

Di mana Silinder Bertindak Tunggal Excel

• Penggerak injap pneumatik: Injap bola suku pusingan dan injap pagar selalunya menggunakan silinder bertindak tunggal pulangan spring supaya injap gagal ke kedudukan selamat yang diketahui (terbuka atau tertutup) apabila tekanan udara turun.
• Lekapan pengapit dengan pukulan pendek: Memegang bahan kerja untuk pemesinan di mana daya pemesinan sentiasa dalam satu arah dan pengapit hanya perlu dilepaskan (tarik balik) di bawah beban rendah.
• Kawalan pintu dan palka: Di mana pengembalian spring memastikan penutupan pada kegagalan kuasa.
• Menyusun dan mengalihkan pintu: Gerbang flip mudah pada penghantar di mana satu arah sentiasa lalai dan satu lagi adalah penggerak berkuasa.
• Penglibatan brek dan klac: Gunakan brek spring untuk berhenti kecemasan — brek menyala apabila udara hilang.

Di mana Silinder Bertindak Berganda Diperlukan

• Automasi pilih-dan-tempat: Kedua-dua sambungan dan penarikan balik mesti dikuasakan, dikawal kelajuan dan mampu mengendalikan berat bahagian yang berubah-ubah.
• Operasi tekan dan pembentukan: Daya tinggi dalam kedua-dua arah; pulangan mesti mengatasi rintangan springback atau ejector bahan kerja.
• Pemindahan linear lejang panjang: Sebarang lejang melebihi 200 mm memerlukan silinder udara bertindak dua kali.
• Aplikasi silinder tanpa rod: Silinder pneumatik tanpa rod secara semula jadi bertindak dua kali, digunakan untuk pemindahan mendatar perjalanan jauh di mana silinder rod konvensional akan menjadi panjang secara tidak praktikal.
• Mecondongkan dan memusingkan meja: Kedua-dua memberi tip dan mengembalikan meja memerlukan kuasa yang dikuasakan dan boleh dikawal.
• Aplikasi kitaran tinggi melebihi 60 kitaran/min: Di mana kelajuan penarikan balik mesti ditala dengan tepat untuk mengekalkan masa kitaran tanpa beban kejutan.

Keperluan Injap Kawalan: 3/2 vs 5/2

Perbezaan dalam port udara antara silinder bertindak tunggal dan dua secara langsung menentukan injap kawalan yang diperlukan, yang mempengaruhi pendawaian, reka bentuk manifold dan kos.

A 3/2 injap (3 port, 2 kedudukan) adalah mencukupi untuk satu silinder bertindak. Dalam satu kedudukan, ia menghubungkan bekalan ke port silinder. Dalam kedudukan lain, ia menghubungkan port silinder ke ekzos. Spring mengendalikan selebihnya. Injap 3/2 secara fizikal lebih kecil dan biasanya 20–40% lebih murah daripada injap 5/2. Ia juga memerlukan blok manifold yang lebih ringkas apabila banyak injap disatukan.

A 5/2 injap (5 port, 2 kedudukan) ialah piawai untuk silinder bertindak dua kali. Dalam satu kedudukan, bekalan pergi ke hujung penutup dan ekzos hujung rod. Dalam kedudukan lain, bekalan pergi ke hujung rod dan hujung penutup ekzos. Kedua-dua port ekzos biasanya di mana injap kawalan aliran dipasang untuk pengawalan kelajuan.

Dalam sistem dengan banyak paksi — mesin pemasangan 20 stesen, contohnya — perbezaan kos terkumpul antara 20 3/2 injap dan 20 5/2 injap boleh menjadi bermakna. Untuk silinder yang lebih kecil dalam aplikasi mudah, perbezaan kos ini selalunya mewajarkan untuk menentukan silinder bertindak tunggal walaupun apabila silinder dua bertindak mungkin menawarkan prestasi yang lebih baik sedikit.

Perhatikan juga bahawa Injap 5/2 tersedia dengan pengembalian spring, penahan (memori), atau penggerak dwi solenoid , setiap satu menawarkan gelagat keadaan gagal yang berbeza. Pilihan jenis injap berinteraksi dengan jenis silinder untuk menentukan tingkah laku keselamatan peringkat sistem — sesuatu yang mesti dianalisis pada peringkat reka bentuk, tidak dipasang semula kemudian.

Perbezaan Penyelenggaraan dalam Amalan

Dari segi kiraan pengedap, silinder bertindak tunggal mempunyai permukaan pengedap dinamik yang lebih sedikit daripada permukaan pengedap dua kali ganda. Pengedap yang lebih sedikit biasanya bermakna laluan kebocoran yang lebih sedikit dan kekerapan penggantian pengedap yang lebih rendah sedikit. Walau bagaimanapun, spring dalam silinder lakonan tunggal adalah komponen haus tambahan yang tidak wujud dalam reka bentuk dua lakonan.

Spring dalam silinder pneumatik dinilai untuk berjuta-juta kitaran, tetapi ia menyebabkan keletihan. Spring yang telah hilang tegangan akan menyebabkan silinder kembali perlahan, tidak lengkap, atau tidak sama sekali. Dalam mesin yang berjalan 24 jam sehari pada 60 kitaran seminit, sebuah silinder melengkapkan lebih 86 juta kitaran setahun . Keletihan spring pada kadar kitaran itu merupakan pertimbangan penyelenggaraan sebenar, terutamanya dalam silinder dengan lejang yang lebih pendek di mana mampatan spring setiap kitaran adalah pecahan yang lebih besar daripada jumlah perjalanan spring.

Untuk silinder bertindak dua kali, haus meterai adalah kebimbangan utama penyelenggaraan. Pengedap omboh berasaskan poliuretana dan PTFE moden biasanya tahan lama 50 hingga 100 juta kitaran di bawah keadaan operasi biasa dengan udara kering yang bersih, dilincirkan atau bebas minyak. Bekalan udara yang tercemar adalah punca paling biasa kegagalan pengedap pramatang dalam kedua-dua jenis silinder.

Port pernafasan pada satu silinder bertindak wajar disebut khusus: ia harus diperiksa dan dibersihkan dengan kerap sebagai sebahagian daripada penyelenggaraan pencegahan. Pernafasan tersumbat mengurangkan prestasi secara beransur-ansur sehingga ia mungkin tidak dapat disedari sehingga silinder mula tidak berfungsi — menjadikan pemeriksaan berjadual lebih penting daripada pembaikan reaktif.

Memilih Saiz Gergaji Yang Tepat untuk Sama ada Jenis

Saiz lubang yang betul adalah langkah paling asas dalam menentukan sebarang silinder udara. Kurang saiz gerek menghasilkan daya yang tidak mencukupi; saiz yang berlebihan membazirkan udara dan wang. Prosesnya sedikit berbeza untuk setiap jenis silinder.

Untuk Silinder Bertindak Tunggal

1. Tentukan daya yang diperlukan pada akhir lejang (di mana mampatan spring adalah maksimum).
2. Tambahkan daya spring maksimum untuk lejang yang dipilih kepada daya keluaran yang diperlukan.
3. Tambah geseran meterai (biasanya 10% daripada daya teori sebagai margin keselamatan).
4. Kira luas gerudi yang diperlukan: Luas = Jumlah Daya ÷ Tekanan Bekalan.
5. Pilih saiz lubang standard seterusnya dari kawasan yang dikira.
6. Sahkan bahawa daya spring mencukupi untuk mengembalikan omboh terhadap beban pada lejang balik.

Untuk Silinder Bertindak Berganda

1. Tentukan daya yang diperlukan untuk kedua-dua lejang lanjutan dan penarikan balik secara berasingan.
2. Kirakan gerudi yang diperlukan untuk setiap lejang pada tekanan bekalan yang ada, ambil kira pengurangan kawasan hujung rod pada pengiraan penarikan balik.
3. Tambahkan faktor keselamatan 1.25–1.5× untuk mengambil kira geseran, salah jajaran dan variasi tekanan.
4. Pilih lubang yang memenuhi kedua-dua keperluan strok — biasanya yang lebih besar daripada dua nilai yang dikira.
5. Periksa diameter rod terhadap had lengkok jika rod berada dalam mampatan dan panjang berbanding diameternya.

Saiz gerek standard merentas kedua-dua jenis silinder mengikut konvensyen ISO 15552: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, dan 200 mm adalah yang paling biasa. Menentukan saiz lubang standard memastikan pertukaran antara pengeluar dan memudahkan pengurusan alat ganti.

Julat Tekanan Operasi dan Kesannya terhadap Pemilihan

Silinder udara bertindak tunggal dan dua kali dinilai untuk tekanan operasi biasa bagi 1 hingga 10 bar (14.5 hingga 145 psi) , dengan tekanan bekalan industri yang paling biasa ialah 6 bar (87 psi). Walau bagaimanapun, operasi pada tekanan yang lebih rendah memberi kesan kepada setiap jenis secara berbeza.

Untuk silinder bertindak tunggal, tekanan operasi minimum diperlukan untuk mengatasi pramuat spring ditambah geseran kedap. Jika tekanan bekalan turun kepada, katakan, 3 bar dalam sistem yang dinilaikan untuk 6 bar, daya keluaran berkesan turun kira-kira 50%. Tetapi daya spring kekal tidak berubah — bermakna pengurangan daya silinder bertindak tunggal adalah tidak seimbang berbanding dengan jenis bertindak dua kali pada tekanan berkurangan yang sama.

Selain itu, silinder bertindak tunggal mungkin mempunyai tekanan operasi minimum yang ditentukan oleh pengilang di bawahnya yang mana silinder tidak akan memanjang sepenuhnya terhadap spring. Ambang ini biasanya disenaraikan dalam lembaran data produk dan harus dibandingkan dengan tekanan bekalan terjamin minimum dalam sistem anda — bukan tekanan bekalan nominal.

Silinder bertindak dua kali kurang sensitif terhadap turun naik tekanan dalam hal ini kerana kedua-dua lejang tidak mempunyai rintangan mekanikal tetap untuk mengatasi geseran. Pada tekanan yang lebih rendah, keluaran daya berkurangan secara berkadar pada kedua-dua lejang, dan sistem masih berfungsi — hanya dengan kurang daya yang tersedia.

Varian Silinder Bertindak Berganda Patut Diketahui

Dalam kategori lakonan berganda, beberapa reka bentuk khusus menangani keperluan aplikasi tertentu:

• Silinder bertindak ganda rod ganda: Rod omboh memanjang dari kedua-dua hujung silinder. Kedua-dua belah mempunyai kawasan lubang yang sama, jadi daya lanjutan dan penarikan balik adalah sama. Digunakan apabila output daya simetri adalah kritikal atau apabila rod melalui diperlukan untuk sambungan mekanikal atau rujukan pengukuran pada kedua-dua belah pihak.
• Silinder tandem: Dua silinder bertindak berganda dipasang secara bersiri pada rod omboh yang sama. Kedua-dua omboh bertindak serentak, secara kasar menggandakan daya yang ada daripada diameter lubang yang diberikan. Digunakan apabila ruang gerek terhad tetapi daya yang tinggi diperlukan.

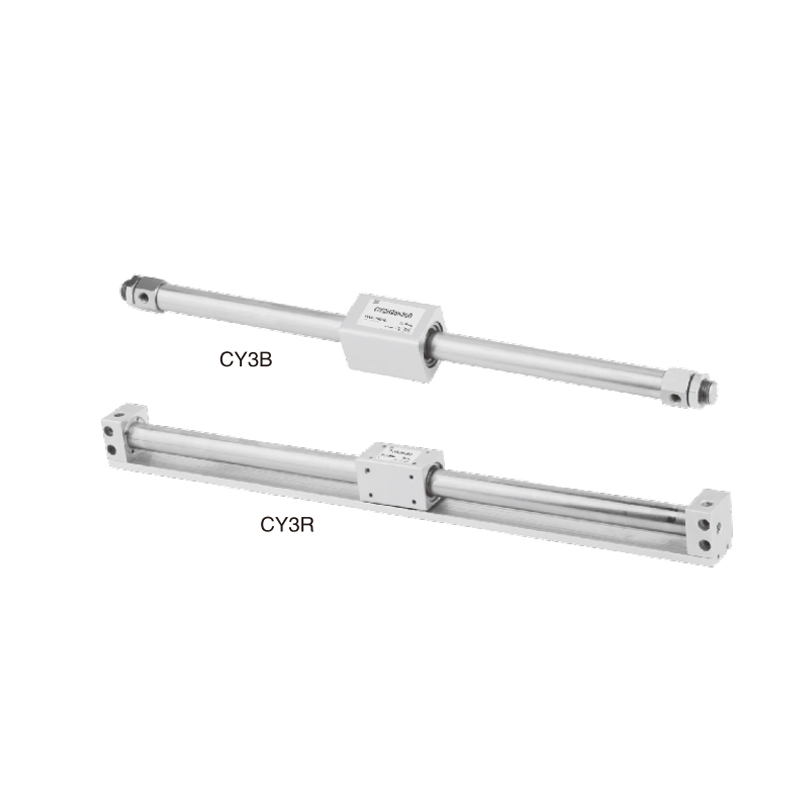

• Silinder bertindak berkembar tanpa rod: Beban bersambung secara luaran ke omboh melalui slot atau gandingan magnet di dinding silinder. Membolehkan pukulan yang sangat panjang dalam pakej padat. Tersedia dalam pukulan hingga 6,000 mm atau lebih.
• Silinder bertindak ganda berpandu: Mengintegrasikan panduan linear secara langsung dengan badan silinder untuk menghilangkan daya tork putaran dan daya beban sisi pada rod. Kritikal untuk aplikasi di mana gerakan linear yang tepat dan ketepatan sudut diperlukan tanpa panduan luaran.

Ringkasan: Memilih Antara Lakonan Tunggal dan Lakonan Berganda

Keputusannya adalah mudah setelah anda memetakan keperluan permohonan anda terhadap pembeza utama. Gunakan rangka kerja berikut:

• Pilih lakonan tunggal apabila: permohonan memerlukan fail-safe kembali ke kedudukan rumah; strok adalah pendek (di bawah 150-200 mm); daya pulangan yang diperlukan adalah minimum; penggunaan udara mesti diminimumkan; litar injap yang lebih mudah diutamakan; dan penjimatan kos pada injap dan paip adalah bermakna pada skala.
• Pilih lakonan berganda apabila: kedua-dua pukulan mesti memberikan daya yang bermakna; panjang lejang melebihi 200 mm; kawalan kelajuan bebas bagi kedua-dua strok diperlukan; kadar kitaran adalah tinggi dan kelajuan pulangan mesti ditala; beban pada lejang pemulangan adalah berubah-ubah atau ketara; atau aplikasi adalah mekanisme akhbar, pemindahan, atau pilih-dan-tempat.

Dalam kebanyakan aplikasi automasi industri, silinder udara bertindak ganda adalah kuda kerja lalai — fleksibel, berkuasa dan boleh dikawal sepenuhnya. Silinder bertindak tunggal mendapat tempatnya dalam reka bentuk yang lebih ringkas, kritikal keselamatan atau sensitif kos di mana gelagat pemulangan spring yang wujud adalah ciri dan bukannya pengehadan. Memahami kedua-dua jenis pada tahap perincian ini membolehkan anda membuat pemilihan itu dengan sengaja, berdasarkan keperluan kejuruteraan dan bukannya konvensyen.
