Siri MY1M Jenis Panduan Gelongsor Silinder Tanpa Rod Tanpa Rod Mekanikal Pembekal

Rumah / Produk / Silinder Udara / Silinder Tanpa Rod / Siri MY1M Jenis Panduan Gelongsor Silinder Tanpa Rod Tanpa Rod Mekanikal

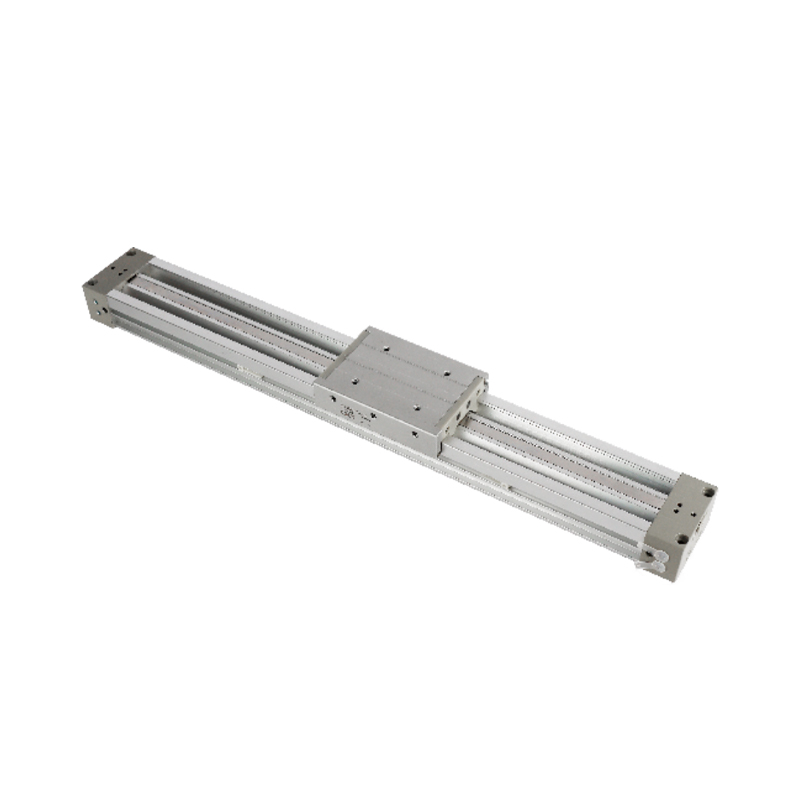

Siri MY1M Jenis Panduan Gelongsor Silinder Tanpa Rod Tanpa Rod Mekanikal
  • Siri MY1M Jenis Panduan Gelongsor Silinder Tanpa Rod Tanpa Rod Mekanikal
Silinder Tanpa Rod

Siri MY1M Jenis Panduan Gelongsor Silinder Tanpa Rod Tanpa Rod Mekanikal

MY1M Series Mechanically Jointed Rodless Cylinder Sliding Bearing Type Guide Type mengguna pakai struktur bersepadu silinder tanpa rod tanpa roda dan rel panduan galas gelongsor secara mekanikal, yang memudahkan konfigurasi mekanikal sistem gerakan linear dengan menyepadukan terus laluan penghantaran beban dan mekanisme panduan. Reka bentuk kompaknya amat sesuai untuk senario pemacu linear yang ringkas di mana bahan kerja perlu dipasang terus pada penggerak, dan ia juga mempunyai kebolehsuaian struktur untuk menangani pelbagai tugas pengendalian.

Gambaran keseluruhan ciri teras
■ Reka bentuk rel panduan bersepadu
Badan silinder dan rel panduan galas gelongsor membentuk unit gabungan fizikal, menghapuskan pautan pemasangan silinder tradisional dan rel panduan bebas. Gabungan struktur ini mengurangkan kerumitan sistem dengan ketara dan menjadikan susun atur peralatan lebih padat, terutamanya sesuai untuk unit automasi terhad ruang.

■ Ciri panduan geseran rendah
Rel panduan galas gelongsor menyediakan panduan linear rintangan rendah yang stabil, mengimbangi kapasiti beban dan berjalan lancar melalui reka bentuk pasangan geseran yang dioptimumkan. Borang panduan ini boleh menahan hanyutan getaran dengan berkesan dalam keadaan kerja biasa dan memastikan ketekalan geometri trajektori pergerakan beban.

■ Keupayaan pemasangan bahan kerja langsung
Meja penggerak dikuatkan khas untuk membolehkan pengguna mengikat terus bahan kerja atau lekapan kecil dan sederhana. Ini menghapuskan komponen peralihan seperti plat pelekap sekunder, memendekkan rantai penghantaran daya, dan meningkatkan ketegaran sistem dan kelajuan tindak balas kedudukan.

■ Kebolehsuaian strok yang besar
Transmisi yang digandingkan secara mekanikal menembusi batasan fizikal rod omboh dan mempunyai keupayaan untuk berkembang kepada lejang linear yang lebih panjang sambil mengekalkan saiz badan silinder. Ciri-ciri struktur sokongan julat penuh rel panduan memastikan kestabilan pergerakan beban dalam julat lejang yang lebih besar.

■ Mengendalikan pengoptimuman senario
Ketegaran tinggi dan kebolehsuaian beban yang dibawa oleh rel panduan bersepadu menjadikannya cemerlang dalam senario pengendalian berterusan seperti pemindahan bahan dan pemindahan komponen. Sistem ini boleh dikonfigurasikan untuk beroperasi secara mendatar atau menegak untuk memenuhi keperluan pemindahan bahan merentasi stesen dan modul.

E-mel: manager@cktworld.com
Muat Turun
SEBELUM：Siri MY2H/HT Siri Panduan Mekanikal Tanpa Rod Silinder Jenis Panduan Linear (1 Paksi)/Jenis Panduan Linear (2 Paksi)
SELEPAS：MY1H Siri Mechanically Jointed Rodless Cylinder (Jenis Panduan Linear)
  • Spesifikasi
    Diameter silinder (mm) 16 20 25 32 40 50 63
    Cecair yang digunakan Udara
    Mod pengendalian Berlakon dua kali
    Julat tekanan operasi 0.2~0.8MPa 0.15~0.8MPa
    Tekanan ujian tekanan 1.2MPa
    Suhu persekitaran dan suhu bendalir 5~60 ℃
    Penimbalan Udara cushioning
    Pelinciran Tiada minyak
    Toleransi panjang strok Bawah 1000 1.8,1001~3000 2.8 Di bawah 2700 1.8, 2701-5000 2.8
    Diameter paip Bukaan depan dan sisi M5×0.8 1/8 14 3/8
    Pembukaan bawah Ø4 Ø6 08 010

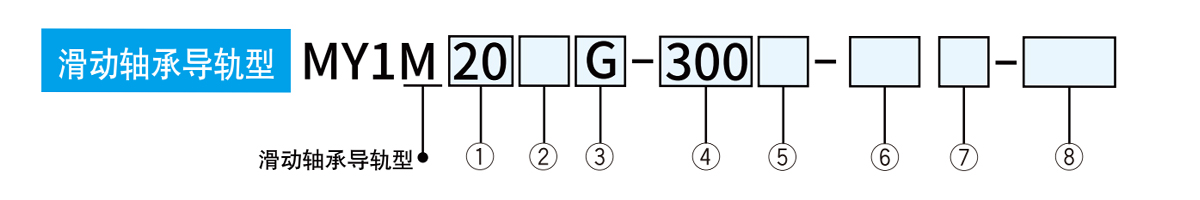

  • ① Diameter silinder ② Jenis benang melalui lubang ③Konfigurasi paip ④ Lejang silinder (mm)
    16 16mm Tandakan Jenis Diameter silinder Tidak bertanda Jenis standard Diameter silinder Jadual perjalanan standard* Perjalanan jauh Pukulan maksimum (mm)
    20 20mm Tidak bertanda M benang 016, 020 G Jenis paip berpusat
    25 25mm Rc 025, 032, 040, 050, 063 16 100, 200, 300, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000
    ※Boleh dihasilkan dalam kenaikan 1 mm.     		Melebihi strok standard
    Lejang 2001 hingga 3000 mm (kenaikan 1 mm)     		3000
    32 32mm TN NPT
    40 40mm
    50 50mm TF G 20, 25, 32
    40, 50, 63     		Melebihi strok standard
    Lejang 2001 hingga 5000 mm (kenaikan 1 mm)     		5000
    63 63mm Contoh konfigurasi
    *Pukulan panjang juga boleh dikonfigurasikan dengan cara yang sama seperti pukulan standard. MY1M20-3000L-M9BW
    *Sila ambil perhatian, walau bagaimanapun, bahawa kapasiti kusyen udara dikurangkan untuk sebatan 49 mm atau kurang, dan berbilang suis magnet tidak boleh dipasang.

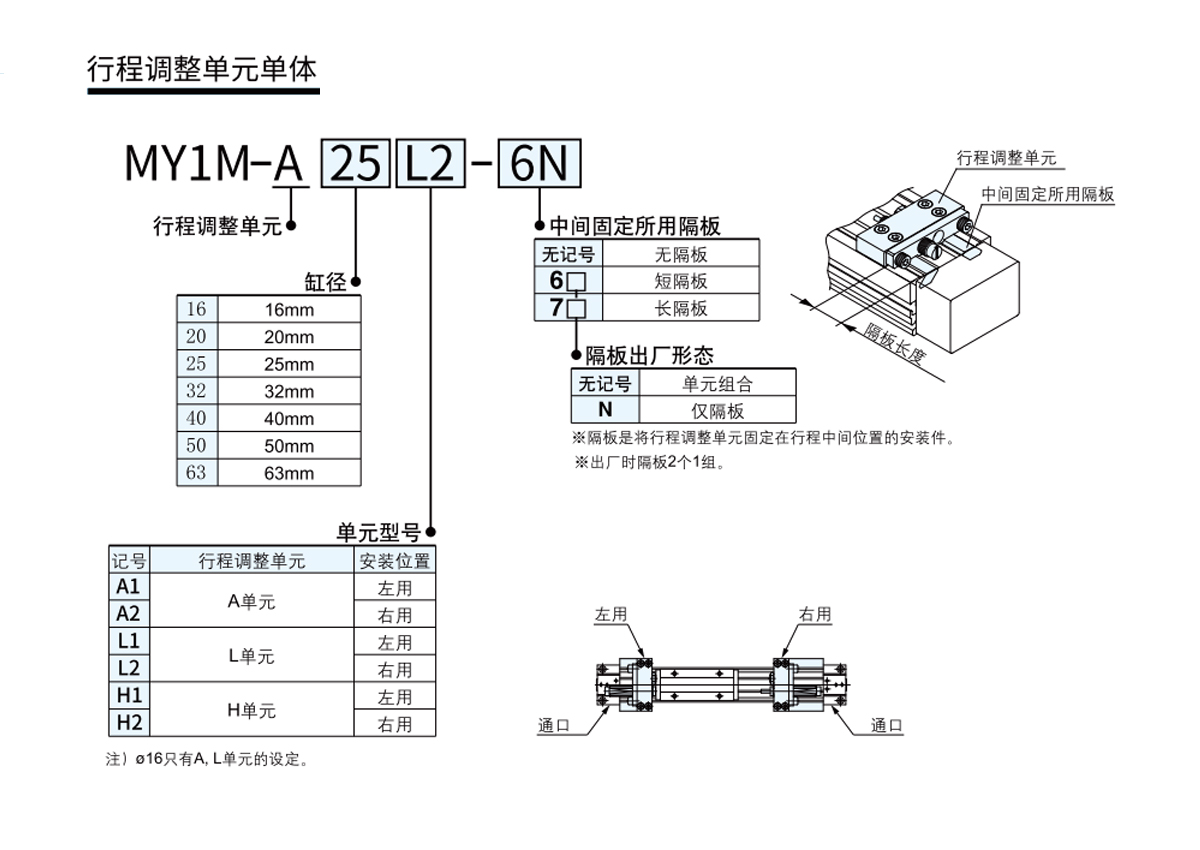

    ⑤ Simbol unit pelarasan perjalanan ⑥Model suis magnetik ⑦ Bilangan suis magnetik ⑧Produk tersuai dengan spesifikasi biasa
    Tidak bertanda Suis bukan magnet (gelang magnet terbina dalam) Tidak bertanda 2 Penunjuk Spesifikasi, kandungan
    S 1 -XB10 Lejang tengah (badan silinder khas digunakan)
    Diameter silinder yang berbeza sesuai untuk suis magnet yang berbeza.
    Sila sahkan daripada jadual di bawah sebelum memilih.     		-XB11 Jenis lejang panjang
    n n -XB20 Unit pelarasan perjalanan dengan skru pelarasan
    -XB22 Dilengkapi dengan penyerap hentak hidraulik jenis lembut RJ

    Skop pelarasan jadual perjalanan
    Diameter silinder 16 20 25 32 40 50 63
    Simbol unit A L A    L H A    L H A    L   H A    L   H A    L   H A L H
    Tiada partition 0~-5.6 0~-6 0~-11.5 0~-12 0~-16 0~-20 0~-25
    Dengan partition pendek -5.6~-11.2 -6~-12 -11.5~-23 -12~-24 -16~-32 -20~-40 -25~-50
    Dengan partition yang panjang -11.2~-16.8 -12~-18 -23~-34.5 -24~-36 -32~-48 -40~-60 -50~-75

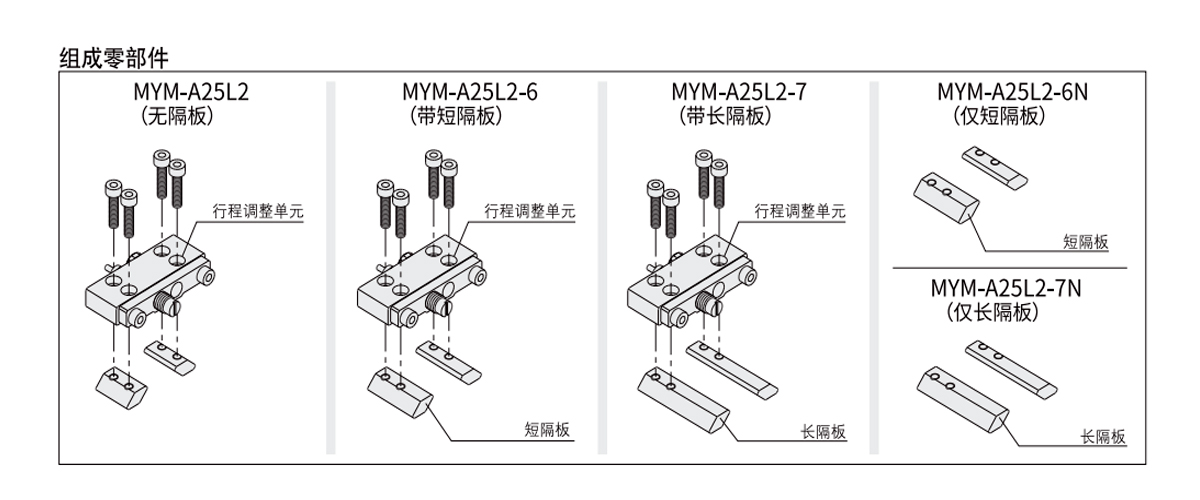

    Panjang sekatan
    Diameter silinder 16 20 25 32 40 50 63
    Pembahagian pendek 5.6 6 11.5 12 16 20 25
    Partition panjang 11.2 12 23 24 32 40 50

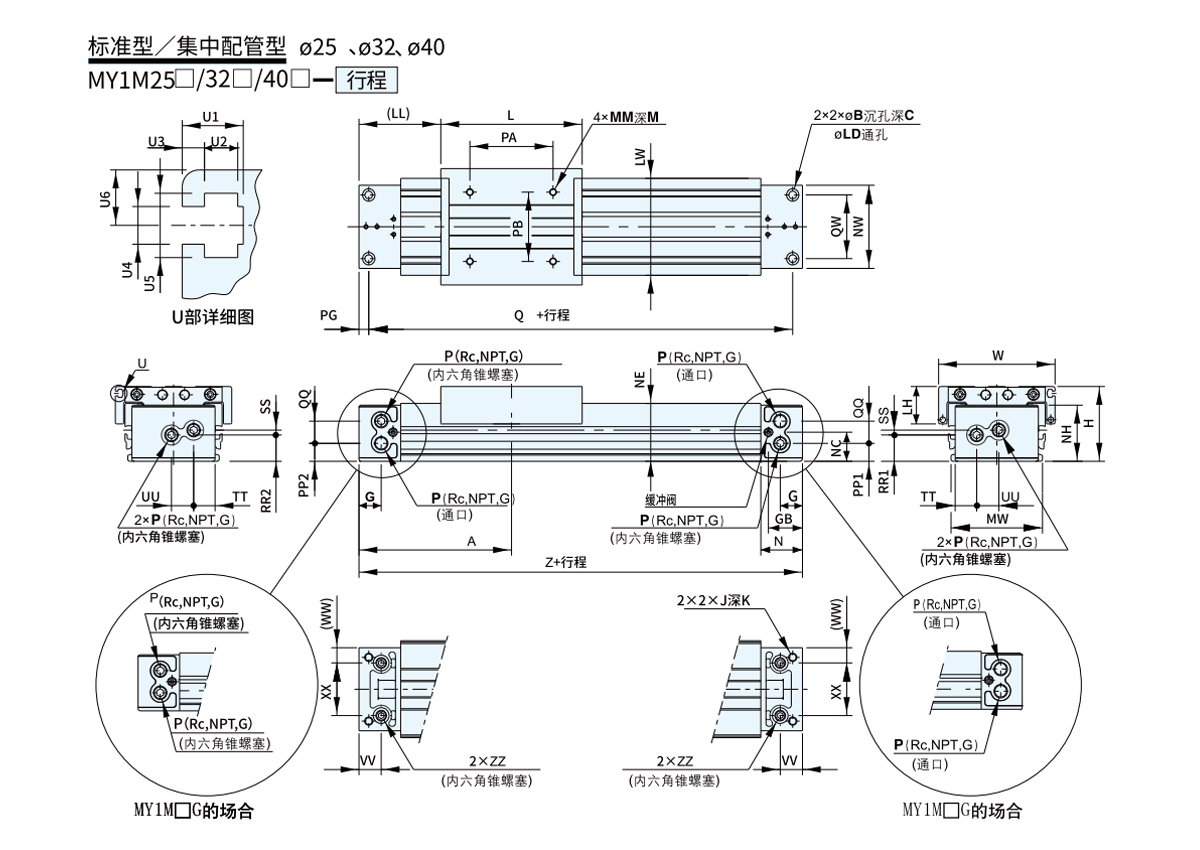

  • Model A B C G GB H J K L LD LH LL LW M MM MW N NC NE NH NW P PA
    MY1M25 110 9 5.5 17 24.5 54 M6×1 9.5 102 5.6 27 59 70 10 M5×0.8 66 30 21 41.8 40.5 60 1/8 60
    MY1M32 140 11 6.5 19 30 68 M8×1.25 16 132 6.8 35 74 88 13 M6×1 80 37 26 52.3 50 74 1/8 80
    MY1M40 170 14 8.5 23 36.5 84 M10×1.5 15 162 8.6 38 89 104 13 M6×1 96 45 32 65.3 63.5 94 1/4 100

    Model PB PG PP1 PP2 Q QQ QW RR1 RR2 SS TT UU VV W ww XX Z ZZ
    MY1M25 50 7 12.7 12.7 206 5.5 46 18.9 17.9 4.1 15.5 16 16 84 11 38 220 Rc1/16
    MY1M32 60 8 15.5 18.5 264 16 60 22 24 4 21 16 19 102 13 48 280 Rc1/16
    SAYA¹M40 80 9 17.5 20 322 26 72 25.5 29 9 26 21 23 118 20 54 340 Rc1/8

    Lukisan terperinci jadual saiz bahagian berbentuk U       *P ialah pelabuhan bekalan udara silinder
    Model U1 U2 U3 U4 U5 U6
    MY1M25□ 5.5 3 2 3.4 5.8 5
    MY1M32□ 5.5 3 2 3.4 5.8 7
    MY1M40□ 6.5 3.8 2 4.5 7.3 8

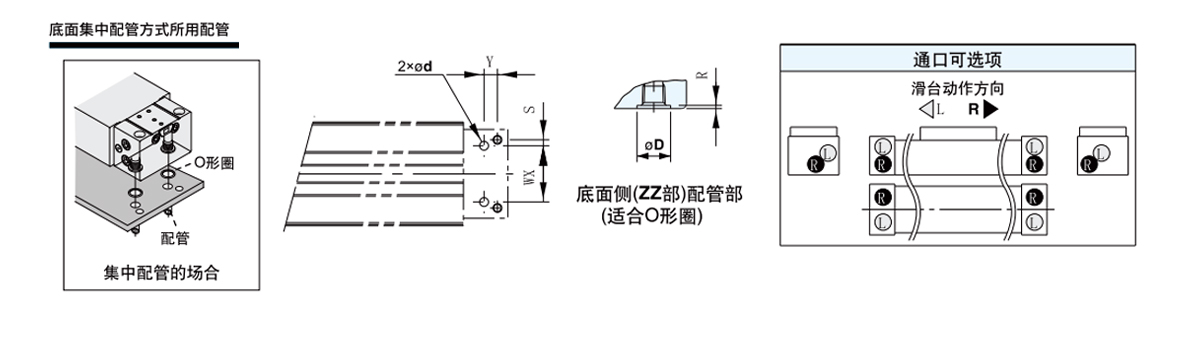

    Model WX Y d D R O-ring yang berkenaan
    MY1M25□ 38 9 4 11.4 1.1 C9
    MY1M32□ 48 11 6 11.4 1.1
    MY1M40□ 54 14 9 13.4 1.1 C11.2

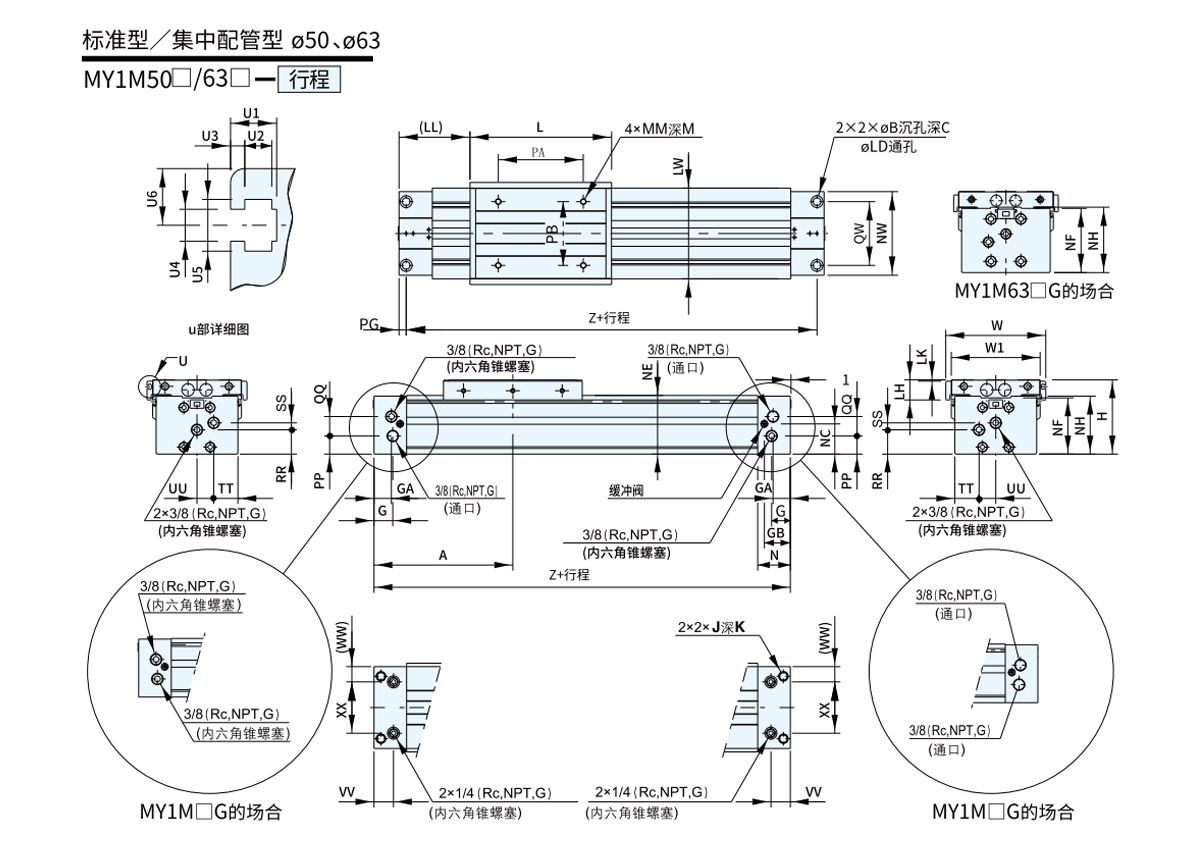

    Model A B C G GA GB H J K L LD Lh LK LL LW M MM N NC NE NF NH NW PA
    MY1M50 200 17 10.5 27 25 37.5 107 M14×2 28 200 11 29 2 100 128 15 M8×1.25 47 43.5 84.5 81 83.5 118 120
    MY1M63 230 19 12.5 29.5 27.5 39.5 130 M16×2 32 230 13.5 32.5 5.5 115 152 16 M10×1.5 50 56 104 103 105 142 140

    Model PB PG PP Q QQ QW RR SS TT UU VV W W1 WW XX Z
    MY1M50 90 10 26 380 28 90 35 10 35 24 28 144 128 22 74 400
    MY1M63 110 12 42 436 30 110 49 13 43 28 30 168 152 25 92 460

    Jadual dimensi terperinci untuk bahagian berbentuk U
    Model U1 U2 U3 U4 U5 U6
    MY1M50L 6.5 3.8 2 4.5 7.3 8
    MY1M63 8.5 5 2.5 5.5 8.4 8

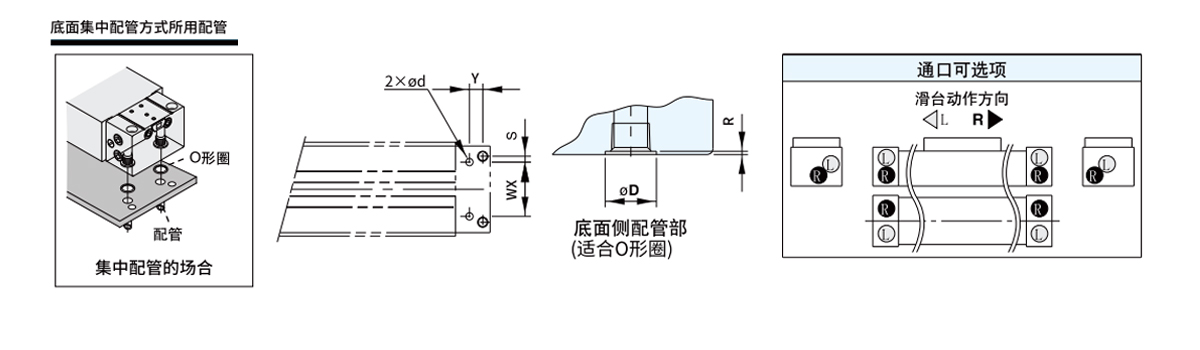

    Model WX Y S d D R O-ring yang berkenaan
    MY1M50 74 18 8 10 17.5 1.1 C15
    MY1M63 92 18 9 10 17.5 1.1

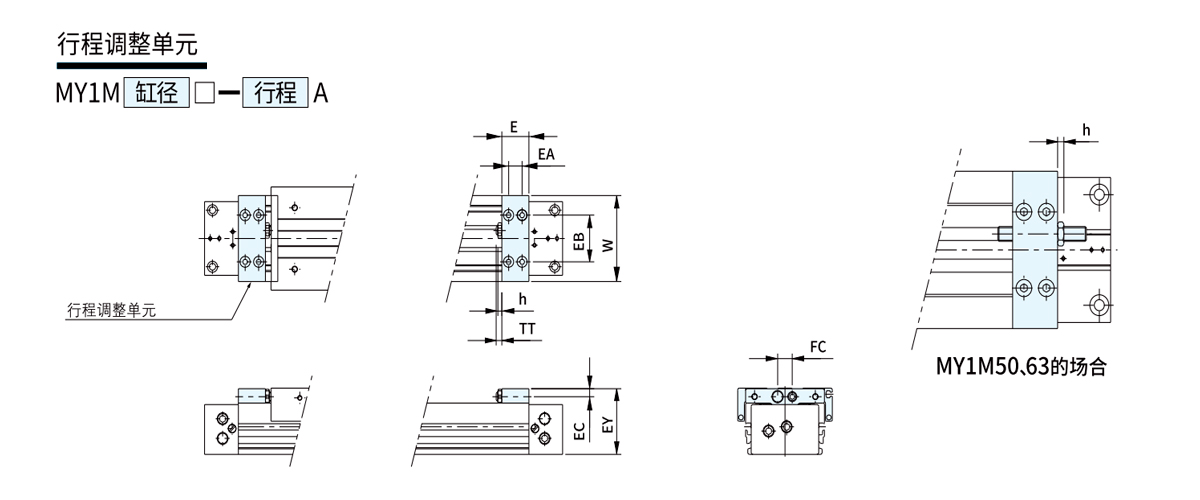

    Sesuai untuk silinder E EA EB SPR EY FC h TT W
    MY1M16 14.6 7 30 5.8 39.5 14 3.6 5.4(MAX11) 58
    MY1M20 20 10 32 5.8 45.5 14 3.6 5(MAX11) 58
    MY1M25 24 12 38 6.5 53.5 13 3.5 5(MAX16.5) 70
    MY1M32 29 14 50 8.5 67 17 4.5 8(MAX20) 88
    MY1M40 35 17 57 10 83 17 4.5 9(MAX25) 104
    MY1M50 40 20 66 14 106 26 5.5 13(MAX33) 128
    MY1M63 52 26 77 14 129 31 5.5 13(MAX38) 152

    Sesuai untuk silinder E EA EB SPR EY F FB FC FH FW h S T TT W Model Penampan Hidraulik
    MY1M16 14.6 7 30 5.8 39.5 4 —— 14 —— —— 3.6 40.8 6 5.4(MAX11) 58 RB0806
    MY1M20 20 10 32 5.8 45.5 4 —— 14 —— —— 3.6 40.8 6 5(MAX11) 58 RB0806
    MY1M25 24 12 38 6.5 53.5 6 54 13 13 66 3.5 46.7 7 5(MAX16.5) 70 RB1007
    MY1M32 29 14 50 8.5 67 6 67 17 16 80 4.5 67.3 12 8(MAX20) 88 RB1412
    MY1M40 35 17 57 10 83 6 78 17 17.5 91 4.5 67.3 12 9(MAX25) 104 RB1412
    MY1M50 40 20 66 14 106 6 —— 26 —— —— 5.5 73.2 15 13(MAX33) 128 RB2015
    MY1M63 52 26 77 14 129 6 31 —— 5.5 73.2 15 13(MAX38) 152 RB2015

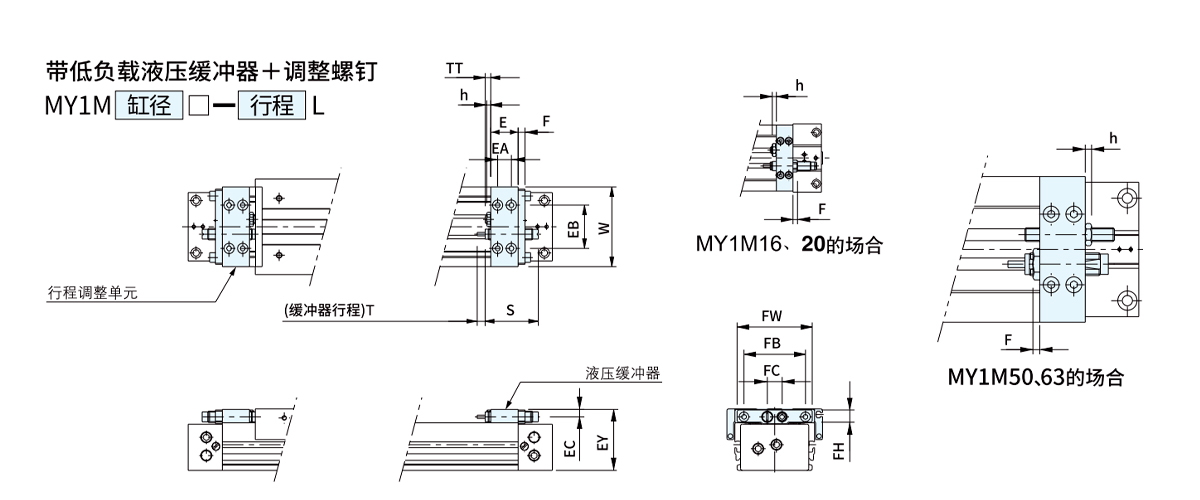

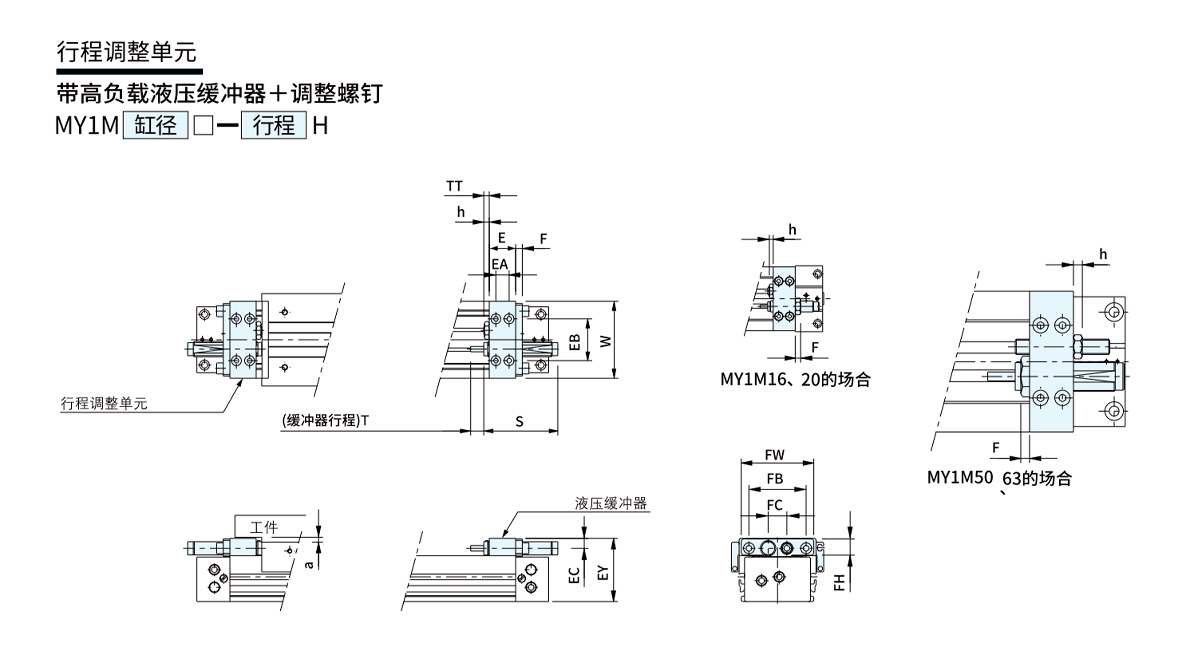

    Sesuai untuk silinder E EA EB SPR EY F FB FC FH FW h S T TT W Model Penampan Hidraulik a
    MY1M20 20 10 32 7.7 50 5 14 3.5 46.7 7 5(MAX11) 58 RB1007 5
    MY1M25 24 12 38 9 57.5 6 52 17 16 66 4.5 67.3 12 5(MAX16.5) 70 RB1412 4.5
    MY1M32 29 14 50 11.5 73 8 67 22 22 82 5.5 73.2 15 8(MAX20) 88 RB2015 6
    MY1M40 35 17 57 12 87 8 78 22 22 95 5.5 73.2 15 9(MAX25) 104 RB2015 4
    MY1M50 40 20 66 18.5 115 8 30 11 99 25 13(MAX33) 128 RB2725 9
    MY1M63 52 26 77 19 138.5 35 11 99 25 13(MAX38) 152 RB2725 9.5
    ※Apabila saiz EY unit H lebih tinggi daripada ketinggian meja slaid (saiz H) dan panjang bahan kerja yang akan dipasang melebihi jumlah panjang meja slaid (saiz L), pastikan bahan kerja diletakkan di atas saiz a.

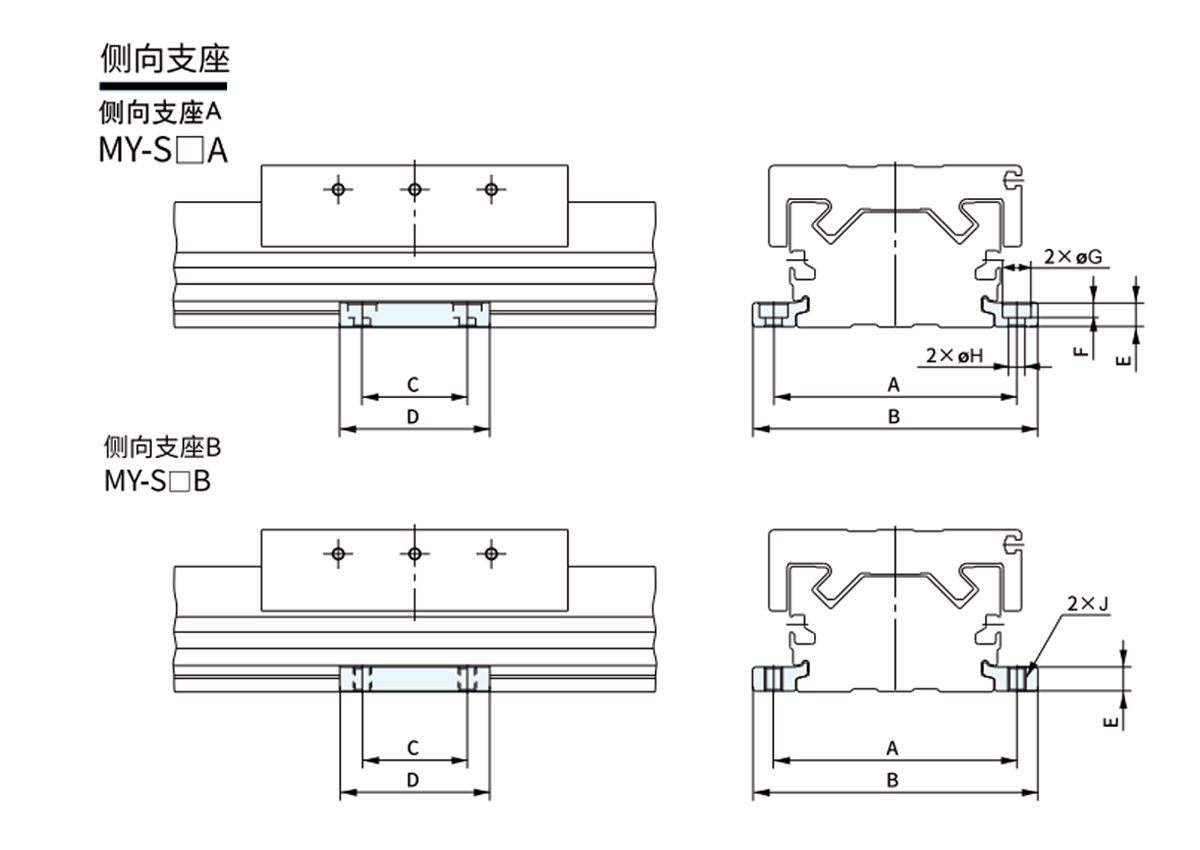

    Model Sesuai untuk silinder A B C D E F G H J
    MY-S16B MY1M16 61 71.6 15 26 4.9 3 6.5 3.4 M4×0.7
    SAYA-S20 MY1M20 67 79.6 25 38 6.4 4 8 4.5 M5×0.8
    SAYA-S25 MY1M25 81 95 35 50 8 5 9.5 5.5 M6×1
    MY-S32β MY1M32 100 118 45 64 11.7 6 11 6.6 M8×1.25
    MY-S40β MY1M40 120 142 55 80 14.8 8.5 14 9 M10×1.5
    MY1M50 142 164
    MY-S63 B MY1M63 172 202 70 100 18.3 10.5 17.5 11.5 M12×1.75
    ※Satu set galas sisi dibekalkan dengan setiap unit.
