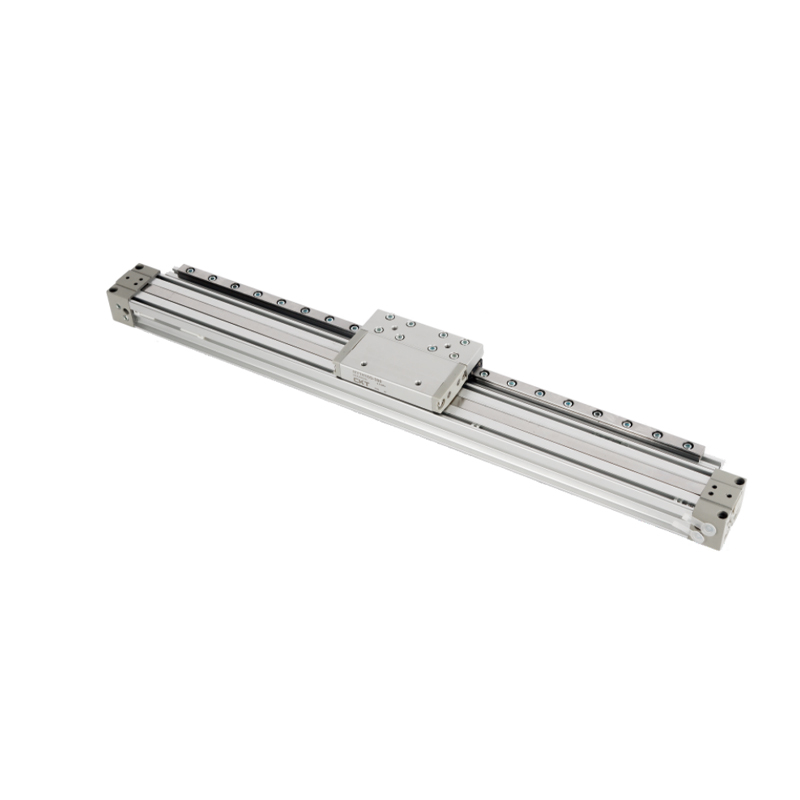

MY1H Siri Mechanically Jointed Rodless Cylinder (Jenis Panduan Linear)
  • MY1H Siri Mechanically Jointed Rodless Cylinder (Jenis Panduan Linear)
Silinder Tanpa Rod

MY1H Siri Mechanically Jointed Rodless Cylinder (Jenis Panduan Linear)

MY1H Series Mechanically Jointed Rodless Cylinder ialah silinder tanpa rod yang menggunakan sambungan mekanikal untuk mencapai penghantaran gerakan, dan disepadukan khas dengan struktur panduan linear. Ia memberi tumpuan kepada menyediakan penyelesaian pemacu linear yang padat, boleh dipercayai dan memuaskan ketepatan untuk aplikasi pilih-dan-tempat biasa dalam sistem automasi.

● Jenis daya penggerak teras: Terasnya terletak pada struktur sendi mekanikal yang unik, yang dengan bijak menghantar gerakan linear omboh terus ke slaid beban luaran melalui mekanisme dalaman, tanpa memerlukan sambungan rod omboh silinder tradisional, dan menyedari integrasi padat badan silinder dan pergerakan beban.

● Batu asas panduan ketepatan: Berbeza dengan Model konvensional, siri ini mempunyai sistem panduan linear ketegaran tinggi terbina dalam. Ini memberikan sokongan dan panduan untuk slaid beban yang jauh melebihi keupayaan panduan silinder itu sendiri, meningkatkan kelancaran pergerakan dengan ketara, dan membawa kebolehulangan yang lebih tinggi, yang sesuai untuk keadaan kedudukan dengan keperluan ketepatan sederhana.

● Kedudukan aplikasi biasa: Kapasiti beban yang direka bentuk dan julat perjalanan siri ini menjadikannya sangat sesuai untuk operasi pengambilan, pemindahan dan penempatan yang kerap bagi bahan kerja kecil dan sederhana dengan berat sederhana pada barisan pengeluaran automatik. Ia amat sesuai untuk senario di mana julat saiz bahan kerja berada dalam spesifikasi kecil dan sederhana biasa (contohnya, diameter dalam paras berpuluh-puluh milimeter).

● Kelebihan kecekapan ruang: Memandangkan ruang hadapan dan belakang yang diperlukan untuk sambungan dan penarikan balik rod omboh dihapuskan, digabungkan dengan reka bentuk rel panduan bersepadunya, struktur keseluruhannya sangat padat, yang sangat kondusif untuk menjimatkan ruang pemasangan paksi yang berharga dalam susun atur peralatan yang terhad ruang.

● Pertimbangan kebolehpercayaan: Reka bentuk gandingan mekanikal biasanya bermaksud kurang keperluan pengedap gelongsor (berbanding gandingan magnetik), yang boleh meningkatkan hayat perkhidmatan dan mengurangkan pergantungan pada penyelenggaraan ke tahap tertentu, dan operasi lebih dipercayai.

E-mel: manager@cktworld.com
Muat Turun
SEBELUM：Siri MY1M Jenis Panduan Gelongsor Silinder Tanpa Rod Tanpa Rod Mekanikal
SELEPAS：Silinder Tanpa Roda Bersama Mekanikal Siri MY1B (Jenis Asas)

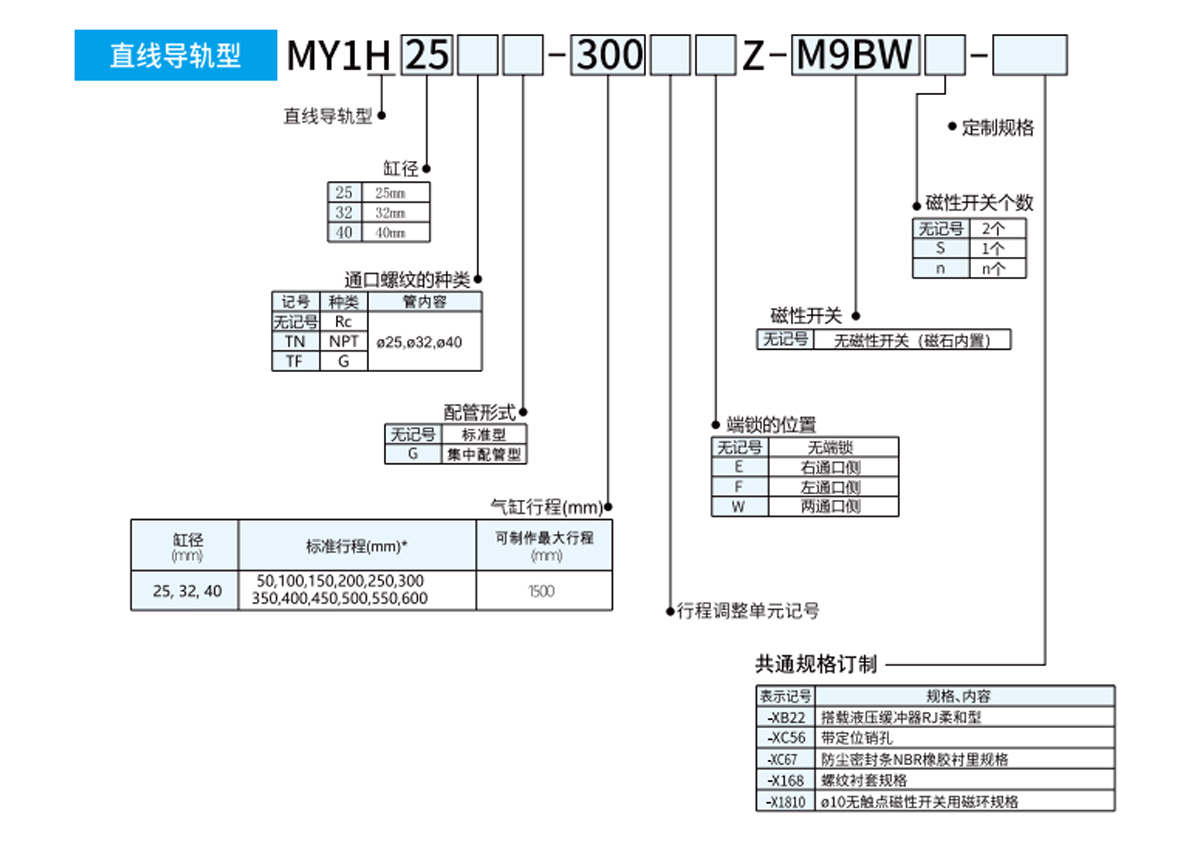

  • Diameter silinder(mm) 25 32 40
    Udara
    Cecair yang digunakan Berlakon dua kali
    Mod pengendalian 0.1~0.8MPa
    Julat tekanan operasi 1.2MPa
    Tekanan ujian tekanan 5~60 ℃
    Suhu persekitaran dan suhu bendalir
    Penimbalan Udara cushion
    Pelinciran Tiada minyak
    Toleransi panjang strok 1.80
    Diameter paip Bukaan depan dan sisi Rc1/8 Rc1/4
    Pembukaan bawah Ø6 Ø8

    Spesifikasi mengunci
    Diameter silinder (mm) 25 32 40
    Kedudukan mengunci Satu sisi (pilihan), kedua-dua belah
    Daya pegangan (MAX.) N 270 450 700
    Julat pelarasan halus perjalanan (mm) 0~—11.5 0~—12 0~—16
    Pembersihan Kurang daripada 1 mm
    Keluaran manual Boleh (jenis tidak berkunci)

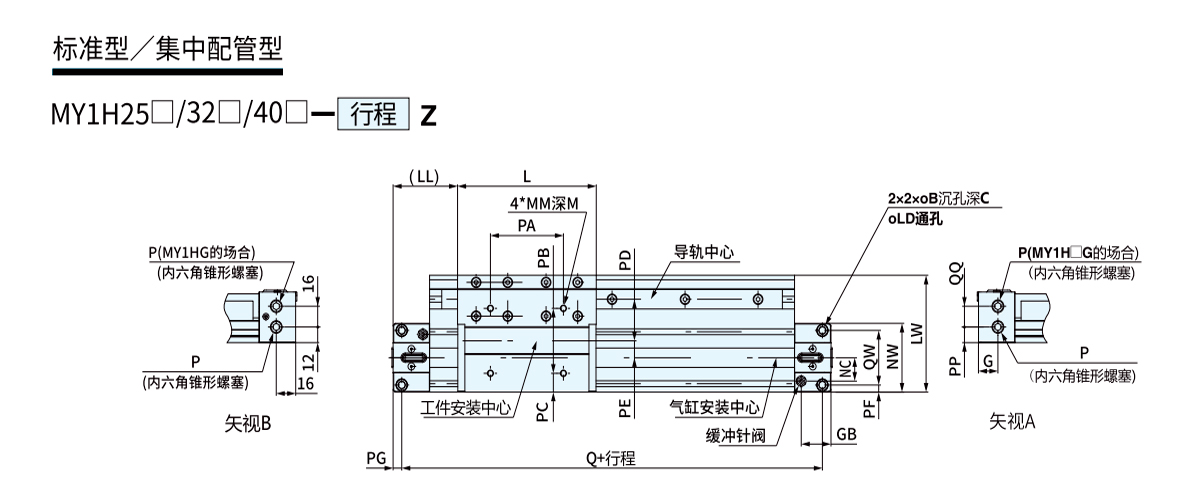

  • Paip yang digunakan dalam sistem paip tengah yang dipasang di bawah
    Model A B C G GB H J K L LD LL LW M MM N NC NE NF NH NW P PA PB PC
    MY1H25 110 9 5.5 16 24.5 54 M6*1 9.5 114 5.6 53 90 9 M5*0.8 30 18 40.2 40.5 39 53 Rc1/8 60 50 14.5
    MY1H32 140 11 6.6 19 28.5 68 M8*1.25 16 140 6.8 70 110 13 M6*1 37 22 50.2 50 49 64 Rc1/8 80 60 15
    MY1H40 170 14 8.5 23 35 84 M10*1.5 15 170 8.6 85 121 13 M6*1 45 26.5 62.7 62 61.5 75 Rc1/4 100 80 20.5

    Model PD PE PF PG PP Q QW RR TT TTT VV WW WWW XXX YH Z ZZ Dalam kes paip berpusat Model QQ SS UU XX
    MY1H25 32 13 5.5 7 12 206 42 15 14.5 20.5 23.3 11 15.5 15.5 37.5 220 Rc1/16 MY1H25 16 6 18 26.5
    MY1H32 42 13 6.5 8 16 264 51 16 16 16 28.5 12 12 20 47 280 Rc1/16 MY1H32 16 11 32 40
    MY1H40 37.5 23 8 9 18.5 322 59 23.5 20 20 35 14 14 23.5 59.5 340 Rc1/8 MY1H40 24 12 35 47

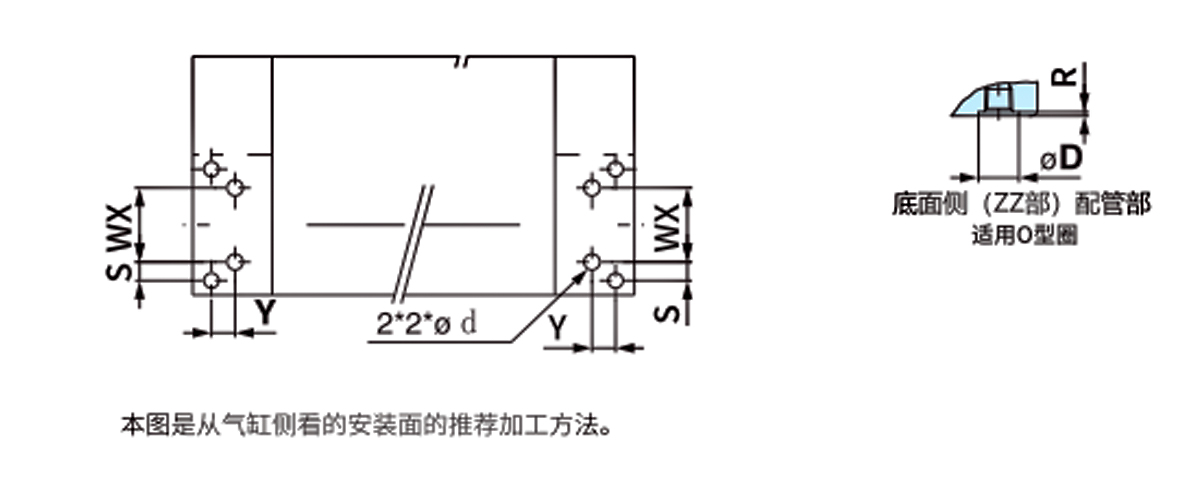

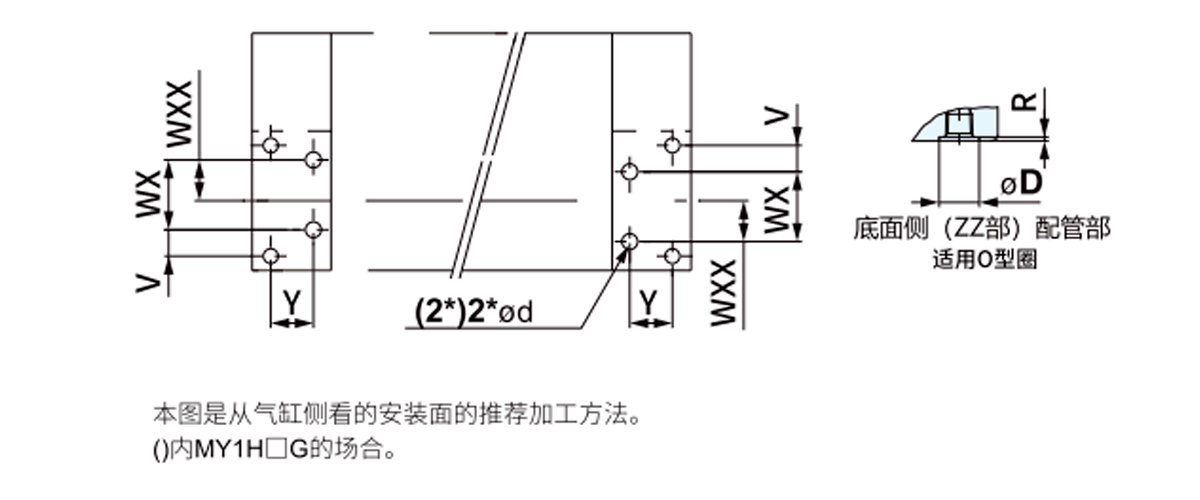

    Jadual saiz lubang paip untuk paip pekat pada permukaan bawah (sila gunakan saiz ini untuk permukaan pemprosesan dan pemasangan)
    Paip standard/paip berpusat biasa Dalam kes paip berpusat
    Model WXX Y d D R Sesuai untuk O-ring Model WX V
    MY1H25 15.5 16.2 6 11.4 1.1 C9 MY1H25 26.5 10
    MY1H32 20 20.4 6 11.4 1.1 MY1H32 40 5.5
    MY1H40 23.5 25.9 8 13.4 1.1 C11.2 MY1H40 47 6

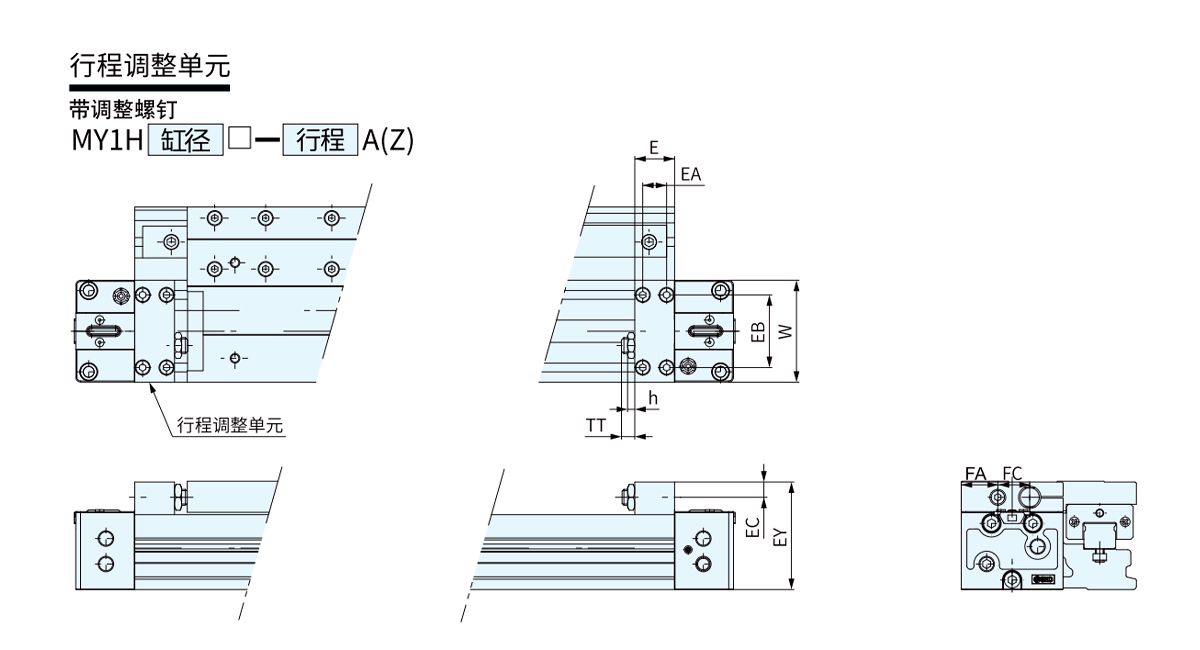

    Sesuai untuk silinder E EA EB SPR EY FA FC h TT W
    MY1H25 18 9 40 7.5 53.5 16 21 3.5 5(MAX.16.5) 53
    MY1H32 25 14 45.6 9.5 67.5 23 20 4.5 8(MAX.20) 64
    MY1H40 31 19 55 11 82 24.5 26 4.5 9(MAX.25) 75

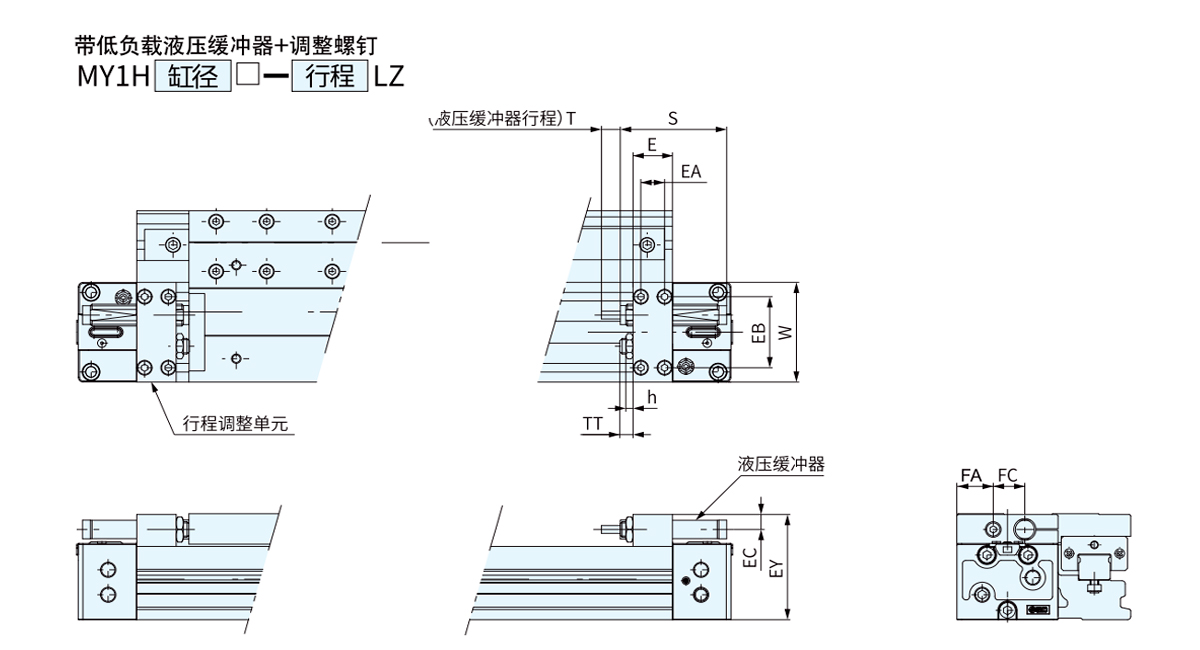

    Sesuai untuk silinder E EA EB SPR EY F FA FC h S T TT W Model Penampan Hidraulik
    MY1H25 18 9 40 7.5 53.5 - 16 21 3.5 46.7 7 5(MAX.16.5) 53 RB1007
    MY1H32 25 14 45.6 9.5 67.5 - 23 20 4.5 67.3 12 8(MAX.20) 64 RB1412
    MY1H40 31 19 55 11 82 - 24.5 26 4.5 67.3 12 9(MAX.25) 75 RB1412

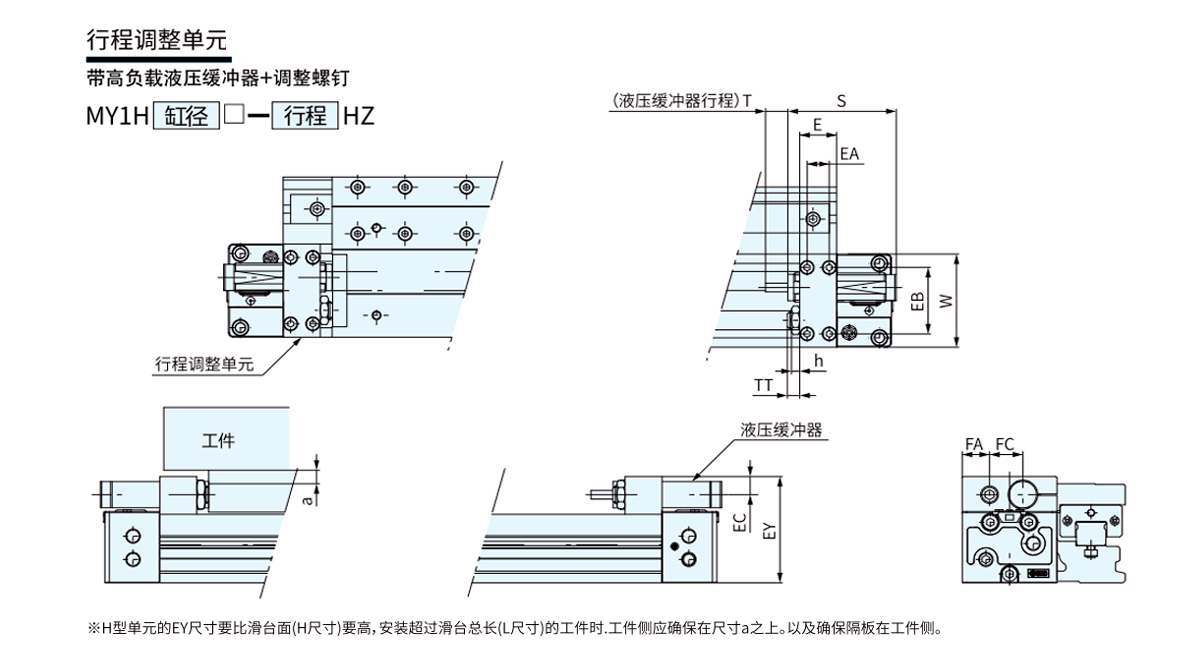

    Sesuai untuk silinder E EA EB SPR EY F FA FC h S T TT W Model Penampan Hidraulik a
    MY1H25 18 9 40 9 57 - 18 17.5 4.5 67.3 12 5(MAX.16.5) 53 RB1412 3.5
    MY1H32 25 14 45.6 12.4 73 - 18.5 22.5 5.5 73.2 15 8(MAX.20) 64 RB2015 5.5
    MY1H40 31 19 55 12.4 86 - 26.5 22 5.5 73.2 15 9(MAX.25) 75 RB2015 2.5

    Paip yang digunakan dalam sistem paip tengah yang dipasang di bawah
    Model A B C G GB H J K L LD LL LW M MM N NC NE NF NH NW P PA PB PC
    MY1H25 110 9 5.5 16 24.5 54 M6*1 9.5 114 5.6 53 90 9 M5*0.8 30 18 40.2 40.5 39 53 Rc1/8 60 50 14.5
    MY1H32 140 11 6.6 19 28.5 68 M8*1.25 16 140 6.8 70 110 13 M6*1 37 22 50.2 50 49 64 Rc1/8 80 60 15
    MY1H40 170 14 8.5 23 35 84 M10*1.5 15 170 8.6 85 121 13 M6*1 45 26.5 62.7 62 61.5 75 Rc1/4 100 80 20.5

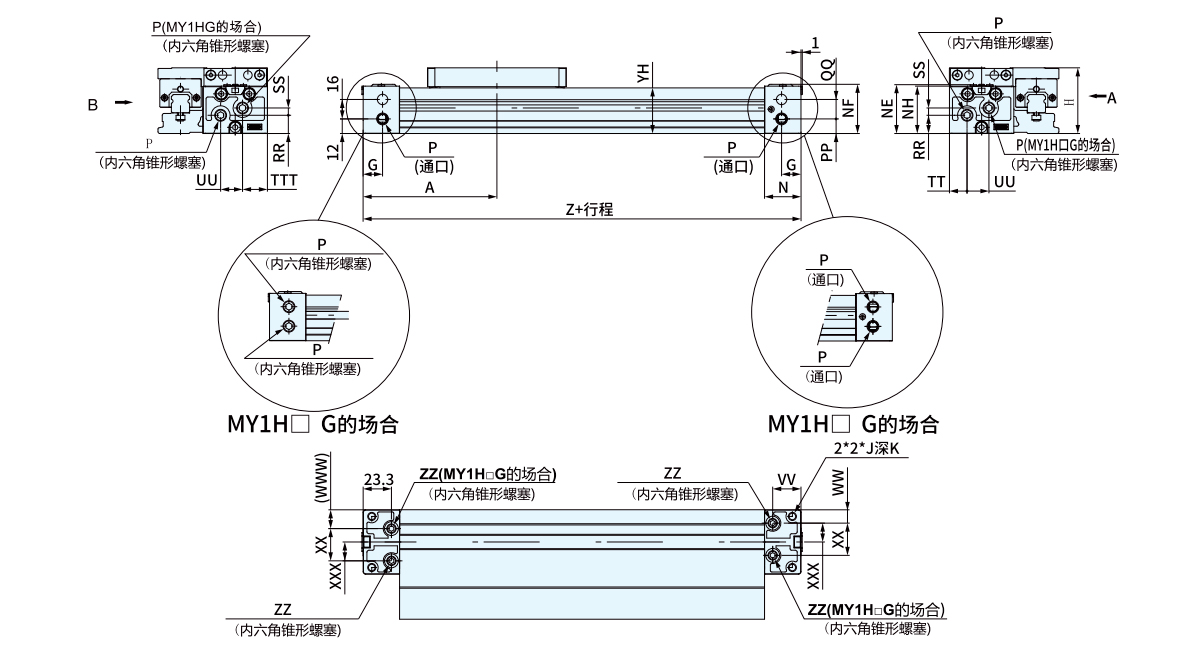

    Paip yang digunakan dalam sistem paip tengah yang dipasang di bawah
    Model PD PE PF PG PP Q QW RR TT TTT VV WW WWW XXX YH Z ZZ
    MY1H25 32 13 5.5 7 12 206 42 15 14.5 20.5 23.3 11 15.5 15.5 37.5 220 Rc1/16
    MY1H32 42 13 6.5 8 16 264 51 16 16 16 28.5 12 12 20 47 280 Rc1/16
    MY1H40 37.5 23 8 9 18.5 322 59 23.5 20 20 35 14 14 23.5 59.5 340 Rc1/8

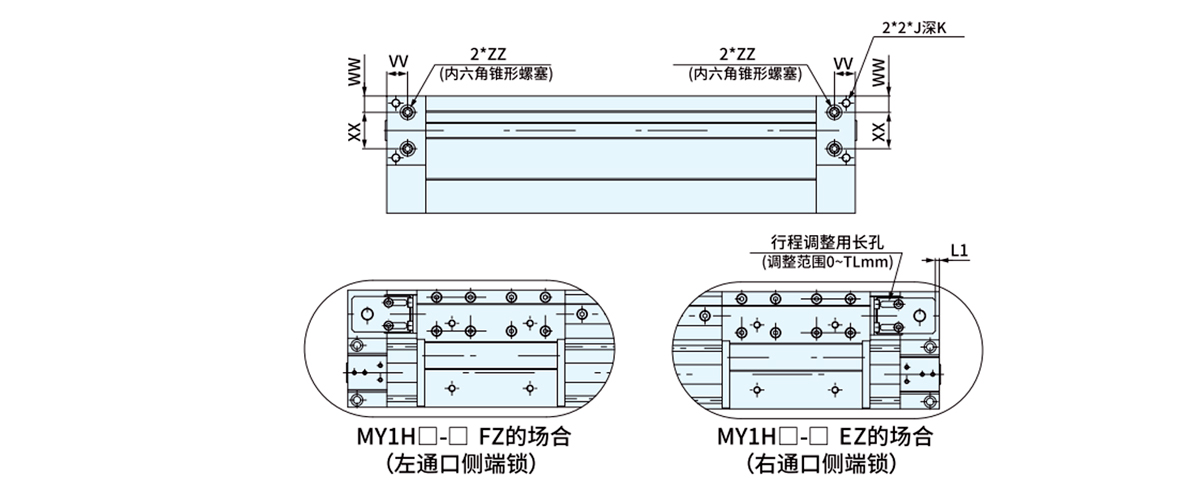

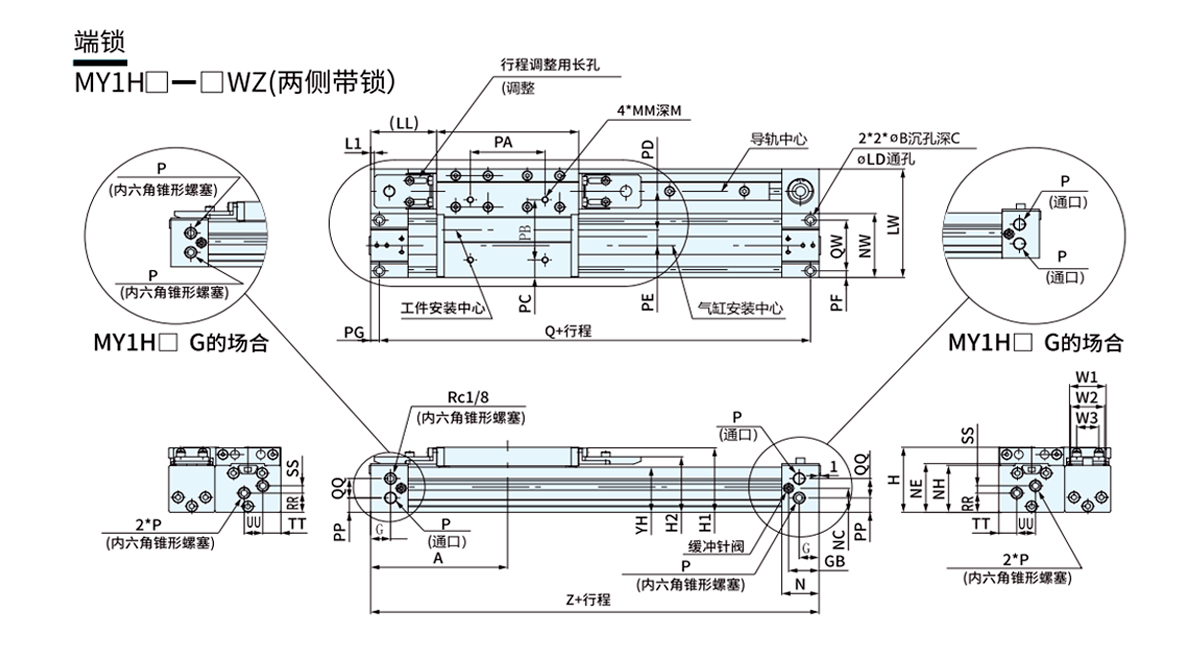

    Mekanisme kunci akhir (paip standard/paip berpusat biasa)
    Model H1 H2 L1 TL W1 W2 W3
    MY1H25 53.5 46 3 11.5 29.3 27.3 17.7
    MY1H32 67 56 6.5 12 29.3 27.3 17.7
    MY1H40 83 68.5 10.5 16 38 35 24.4

    Paip standard/paip berpusat biasa
    Model WX Y d D R Sesuai untuk O-ring
    MY1H25 28 9 6 11.4 1.1 C9
    MY1H32 32 11 6 11.4 1.1
    MY1H40 36 14 8 13.4 1.1 C11.2
    Jadual saiz lubang paip untuk paip pekat pada permukaan bawah (sila gunakan saiz ini untuk permukaan pemprosesan dan pemasangan)

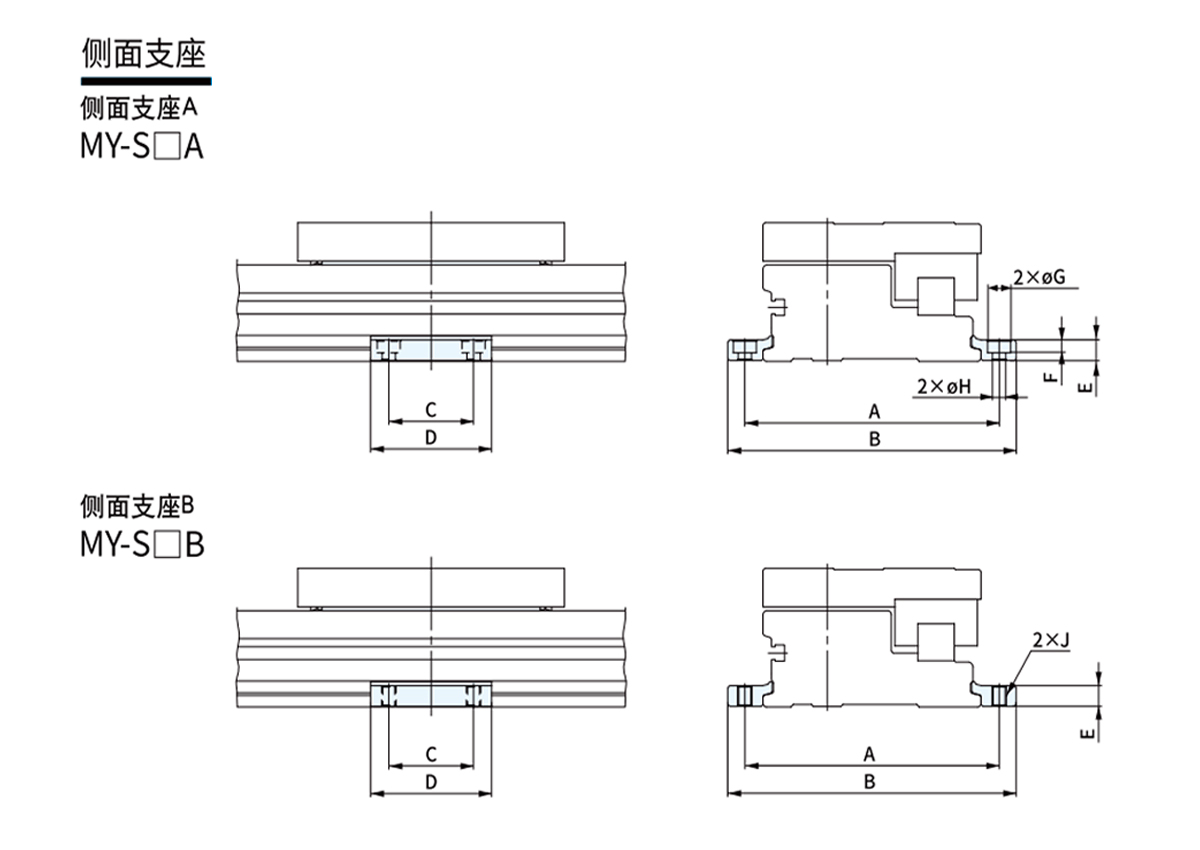

    Model Sesuai untuk silinder A B C D E F G H J
    MY1H25 A MY1H25 105 119 35 50 8 5 9.5 5.5 M6!1
    B
    MY1H32 A MY1H32 130 148 45 64 11.7 6 11 6.6 M8!1.25
    B
    MY1H40 A MY1H40 145 167 55 80 14.8 8.5 14 9 M10
    B
