Siri MY2H/HT Siri Panduan Mekanikal Tanpa Rod Silinder Jenis Panduan Linear (1 Paksi)/Jenis Panduan Linear (2 Paksi) Pembekal

Rumah / Produk / Silinder Udara / Silinder Tanpa Rod / Siri MY2H/HT Siri Panduan Mekanikal Tanpa Rod Silinder Jenis Panduan Linear (1 Paksi)/Jenis Panduan Linear (2 Paksi)

Siri MY2H/HT Siri Panduan Mekanikal Tanpa Rod Silinder Jenis Panduan Linear (1 Paksi)/Jenis Panduan Linear (2 Paksi) Siri MY2H/HT Siri Panduan Mekanikal Tanpa Rod Silinder Jenis Panduan Linear (1 Paksi)/Jenis Panduan Linear (2 Paksi)
  • Siri MY2H/HT Siri Panduan Mekanikal Tanpa Rod Silinder Jenis Panduan Linear (1 Paksi)/Jenis Panduan Linear (2 Paksi)
  • Siri MY2H/HT Siri Panduan Mekanikal Tanpa Rod Silinder Jenis Panduan Linear (1 Paksi)/Jenis Panduan Linear (2 Paksi)
Silinder Tanpa Rod

Siri MY2H/HT Siri Panduan Mekanikal Tanpa Rod Silinder Jenis Panduan Linear (1 Paksi)/Jenis Panduan Linear (2 Paksi)

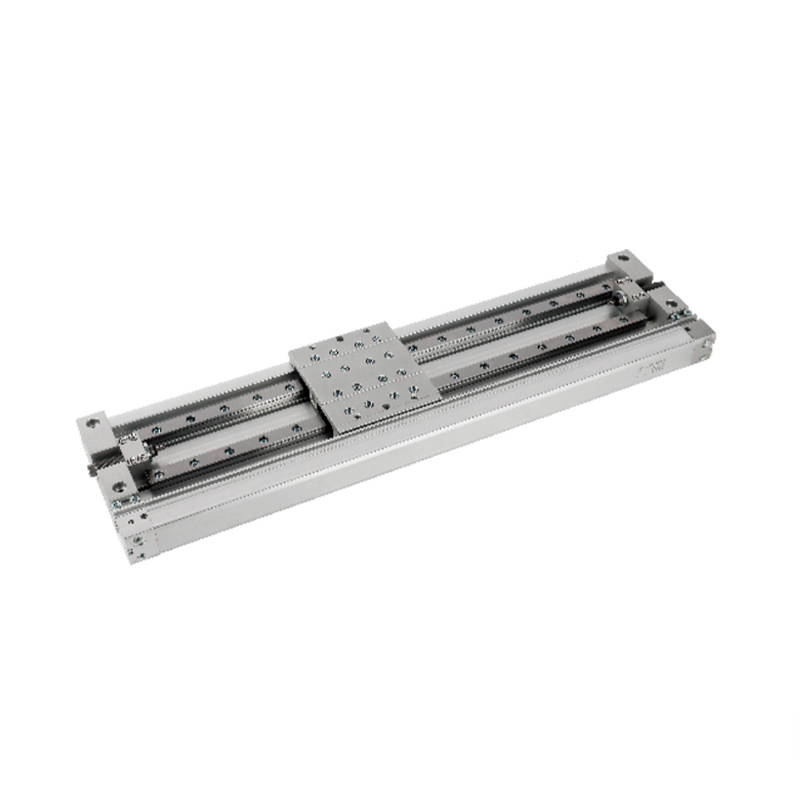

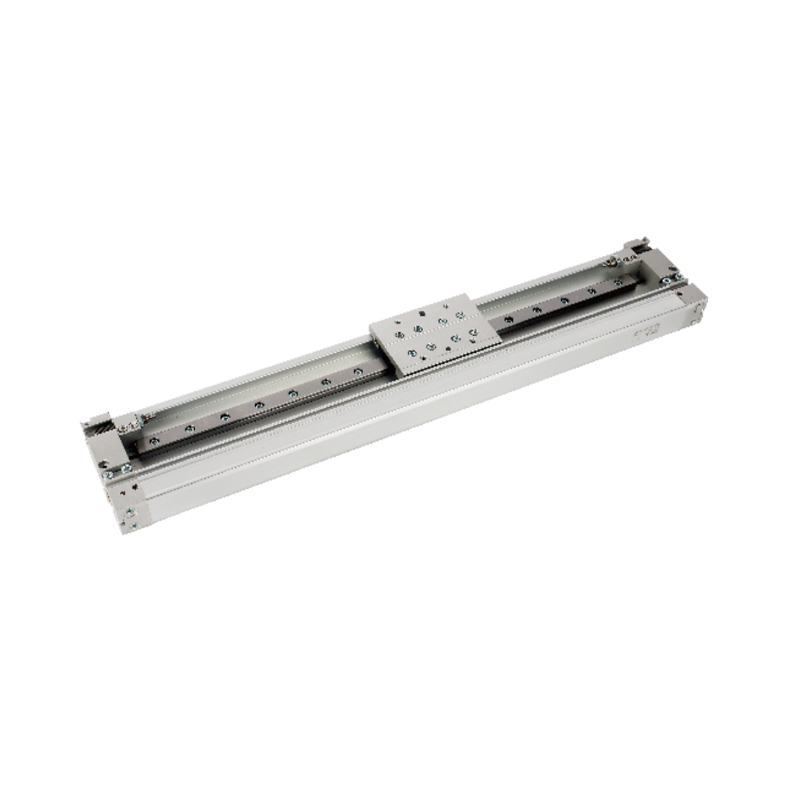

MY2H/HT Series Mechanical Joint Rodless Cylinder Linear Guide Type (1 Axis)/Linear Guide Type (2 Axes) ialah komponen gerakan bersepadu yang direka bentuk untuk keadaan kerja yang terhad ruang. Ia merealisasikan kaitan tanpa rod antara peluncur dan badan silinder melalui teknologi sambungan mekanikal, dan mengoptimumkan prestasi bimbingan beban dalam kombinasi dengan struktur panduan linear, yang sesuai untuk pemindahan ketepatan dan senario kedudukan ketegaran tinggi.

Ciri-ciri utama diterangkan seperti berikut:

1. Reka bentuk struktur rel panduan yang berbeza

• Jenis MY2H (panduan paksi tunggal): Dilengkapi dengan sistem panduan linear berketepatan tinggi untuk menghapuskan kelegaan jejari semasa pergerakan dan memastikan kedudukan kebolehulangan tinggi apabila bahan kerja ringan dipindahkan.

• Jenis HT (panduan dwi-paksi): Mengguna pakai struktur dwi-panduan selari untuk membentuk permukaan sokongan yang stabil dengan meningkatkan rentang, dengan berkesan menekan tork pesongan beban dan meningkatkan prestasi ketegaran.

2. Mekanisme pampasan terapung dinamik
Struktur dwi-panduan mempunyai mekanisme pemusatan dinamik terbina dalam, yang secara adaptif dapat menyerap sedikit ketidaksamaan permukaan pemasangan, mengelakkan haus tidak normal yang disebabkan oleh daya tidak sekata pada rel panduan, dan memanjangkan hayat perkhidmatan.

3. Muatkan penyesuaian berperingkat ciri
• Operasi ketepatan bahan kerja ringan: Model paksi tunggal sesuai untuk operasi pilih dan letak daya mikro dalam peralatan pemasangan dan ujian elektronik kerana ciri rel panduan geseran rendahnya.
• Kestabilan di bawah keadaan beban tinggi: Model dwi-paksi menyuraikan tegasan galas beban untuk memenuhi keperluan penyampaian tegar objek bermuatan berat seperti bahan kerja logam dan lekapan berbilang stesen.

4. Keupayaan anti-pesongan yang dipertingkatkan
Topologi rel panduan dwi-paksi meningkatkan dengan ketara keupayaan untuk menahan tork pusing hujung hujung, terutamanya mengatasi risiko gelangsar terbalik dalam aplikasi lejang panjang, dan memastikan ketepatan trajektori pemindahan bahan kerja bersaiz besar.

E-mel: manager@cktworld.com
Muat Turun
SEBELUM：MY3A/3B Siri Mechanical Joint Rodless Cylinder Jenis Asas: Jenis Pendek (Kusyen Kusyen)/Jenis Asas: Jenis Standard (Kusyen Udara)
SELEPAS：Siri MY1M Jenis Panduan Gelongsor Silinder Tanpa Rod Tanpa Rod Mekanikal
  • Diameter silinder (mm) 16 25 40
    Cecair yang digunakan Udara
    Mod pengendalian Berlakon dua kali
    Julat tekanan 0.1~0.8MPa
    Tekanan ujian tekanan 1.2MPa
    Suhu persekitaran dan suhu bendalir 5~60 ℃
    Penimbalan Udara cushion, hydraulic cushion
    meminyaki Jangan (jangan beri minyak)
    Toleransi panjang strok 1.80
    Toleransi panjang strok M5×0.8 Rc1/8 Rc1/4

  • Model A B C G GB H L J LA LB LD LE (LL) LW M MM N  NC NE NH NT NV NW NX P
    MY2H16G 80 6.5 3.3 8.5 17 28 80 M3×0.5 70 50.4 3.4 4 40 83 7 M4×0.7 20 14 27 2 3.5 3.4 48.2 5.8 M5×0.8
    MY2H25G 105 9.5 5.4 10.7 19.5 37 110.8 M5×0.8 100 71.7 5.5 5 49.6 123 9 M5×0.8 25 21.3 35.5 3 5.3 5.5 71.8 8.5 1/8
    MY2H40G 165 14 32.5 15.5 31.5 58 180 M6×1 158 80.3 9 6 75 161 13 M6×1 4032.4 56.5 4 6.5 6.6 82.1 10.5 1/4
    P ialah pelabuhan bekalan udara silinder. ※Palam skru untuk P pada MY2H16G ialah palam skru heksagon dalaman.

    Model PA PB PC PD PE PF PG PH PP Q QQ QW R RR RW SS TT U UU VV X XX Y Z
    MY2H16G 40 40 7.2 2.8 3.7 3.5 4 5.1 5.3 152 16.4 40 5 5.3 40 9.7 12.5 4 3 10.5 6 12 5 160
    MY2H25G 60 60 8.2 6.6 2.7 5.5 9 7.5 8 198 20.4 60 5 8.5 50 14 19.3 5 4.4 15.3 7.5 14 5 210
    MY2H40G 100 70 5.5 8.5 5 17 9 9.5 16 312 25.5 57 8 11 53.5 21.5 35.4 6 2 29 9 23 8 330
    P ialah pelabuhan bekalan udara silinder. ※Palam skru untuk P pada MY2H16G ialah palam skru heksagon dalaman.

    Sesuai untuk silinder E EA SPR EY FA h s T TT W Model Penampan Hidraulik
    MY2H16 14.4 7 6 27 12.5 4 40.8 6 5.6(MAX11.2) 16.5 RB0806
    MY2H25 17.5 8.5 9 36 19.3 5 46.7 7 7.1(MAX18.6) 25.8 RB1007
    MY2H40 25 13 13 57 17 6 67.3 12 10 (MAX26) 38 RB1412

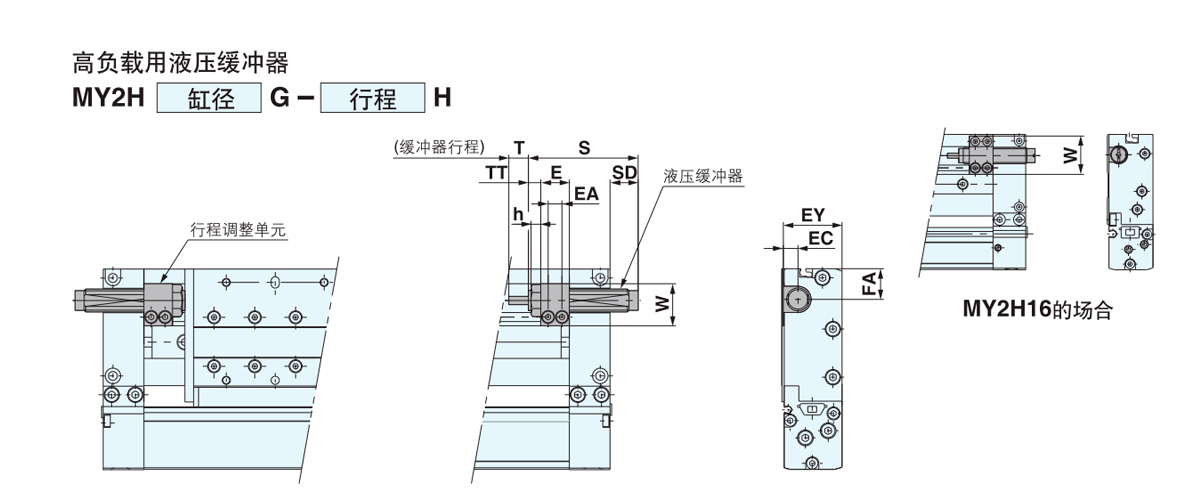

    Sesuai untuk silinder E EA SPR EY FA h S SD T TT W Model Penampan Hidraulik
    MY2H16 14.4 7 6 27 12.5 - 46.7 6.7 7 5.6(MAX11.2) 23.5 RB1007
    MY2H25 17.5 8.5 9 36 19.3 6 67.3 17.7 12 7.1(MAX18.6) 25.8 RB1412
    MY2H40 25 13 13 57 17 6 73.2 - 15 10(MAX26) 38 RB2015

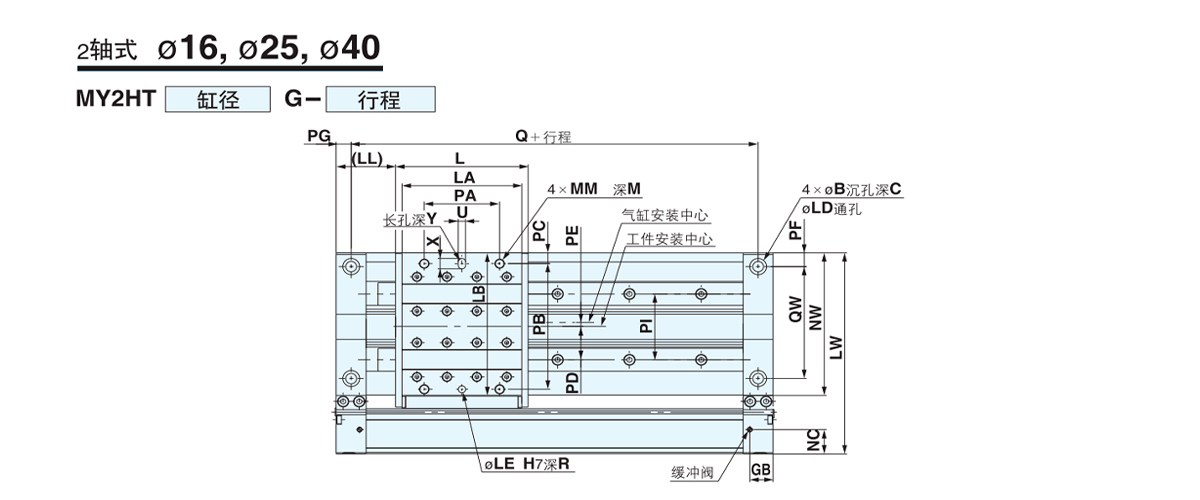

    Model A B C G GB H L J LA LB LD LE (LL) LW M MM N NC NE NH NT
    MY2HT16G 80 9.5 5.4 8.5 17 28 80 M4×0.7 70 87.4 5.5 5 40 120 9 M5×0.8 20 14 27 3 4.7
    MY2HT25G 105 14 8.6 10.7 19.5 37 110.8 M6×1 100 124.7 9 6 49.6 176 12 M8×1.25 25 21.3 35.5 4 6.5
    MY2HT40G 165 17.5 10.8 15.5 31.5 58 180 M8×1.25 158 148.3 11 8 75 229 16 M10×1.5 40 32.4 56.5 5 9
    P ialah pelabuhan bekalan udara silinder. ※Palam skru untuk P pada MY2HT16G ialah palam skru heksagon dalaman.

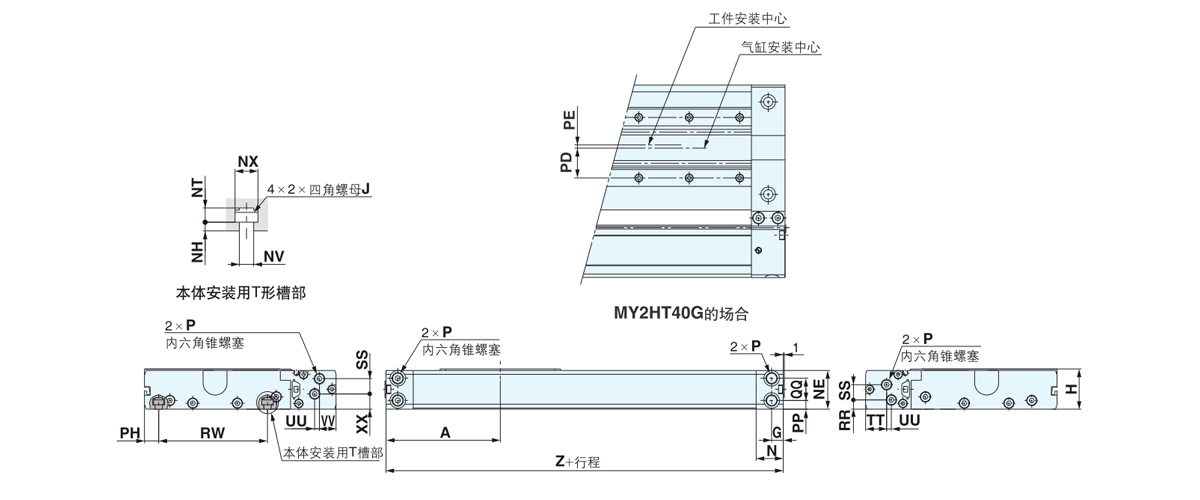

    Model NV NW NX P PA PB PC PD PE PF PG PH PI PP Q QQ QW R RR RW SS TT
    MY2HT16G 4.5 85.2 7.3 M5×0.8 44 80 4 23 1 10 10 10.2 41 5.3 140 16.4 66 5 5.3 69 9.7 12.5
    MY2HT25G 6.6 124.8 10.5 1/8 63 110 9.4 29.2 3.4 12 12.5 13 57.6 8 185 20.4 98 8 8.5 100 14 19.3
    MY2HT40G 9 150.1 14 1/4 113 132 8.5 35.5 0.5 20 20 18.5 72 16 290 25.5 110 12 11 116 21.5 35.4
    P ialah pelabuhan bekalan udara silinder. ※Palam skru untuk P pada MY2HT16G ialah palam skru heksagon dalaman.

    Model U UU VV X XX Y Z
    MY2HT16G 5 3 10.5 7 12 5 160
    MY2HT25G 6 4.4 15.3 9 14 8 210
    MY2HT40G 8 2 29 12 23 12 330
    P ialah pelabuhan bekalan udara silinder. ※Palam skru untuk P pada MY2HT16G ialah palam skru heksagon dalaman.

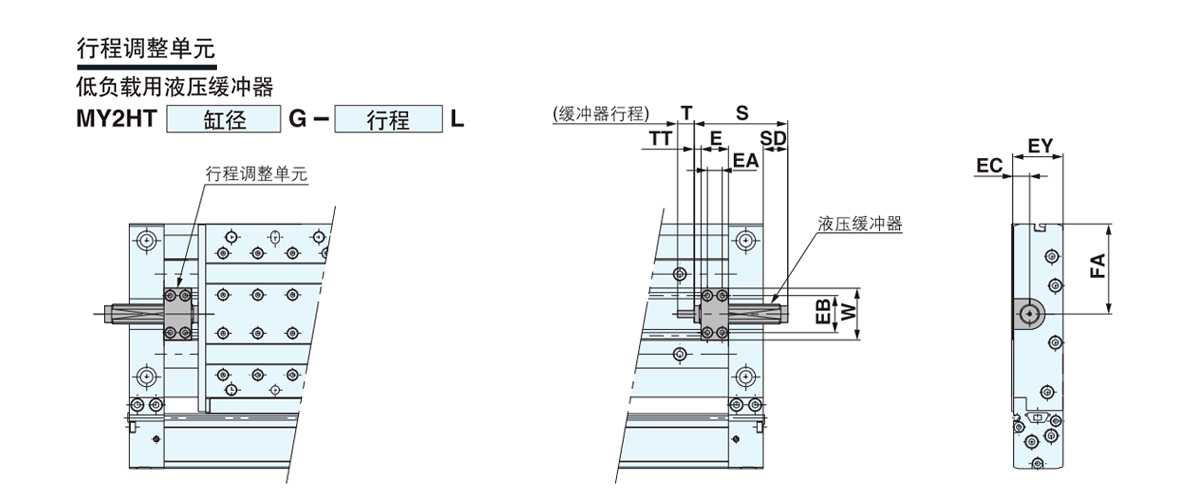

    Sesuai untuk silinder E EA EB SPR EY FA S SD T TT W Model Penampan Hidraulik
    MY2HT16 14.4 7 21 8 27 46.5 46.7 6.7 7 5.6(MAX11.2) 28.6 RB1007
    MY2HT25 19.7 10.7 26.6 11.2 36 64.8 67.3 17.7 12 4.9(MAX16.4) 37.2 RB1412
    MY2HT40 29.1 15.1 37 17.2 57 74.5 73.2 - 15 5.9(MAX21.9) 51.6 RB2015

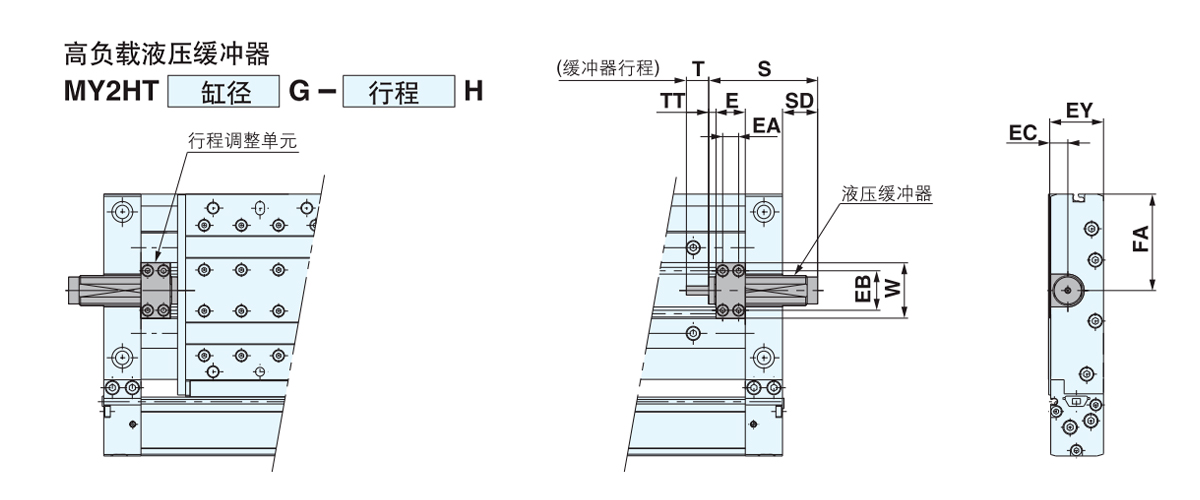

    Sesuai untuk silinder E EA EB SPR EY FA S SD T TT W Model Penampan Hidraulik
    MY2HT16 14.4 7 21 8 27 46.5 67.3 27.3 12 5.6(MAX11.2) 28.6 RB1412
    MY2HT25 19.7 10.7 26.6 11.2 36 64.8 73.2 23.6 15 4.9(MAX16.4) 37.2 RB2015
    MY2HT40 29.1 15.1 37 17.2 57 74.5 99 24 25 5.9(MAX21.9) 51.6 RB2725
