Komponen sistem pneumatik ialah bahagian mekanikal dan kawalan individu, pemampat, unit penyediaan udara, injap, penggerak, tiub, dan kelengkapan, yang berfungsi bersama-sama untuk menjana, mengkondisikan, mengarahkan, dan menggunakan udara termampat sebagai sumber kuasa mekanikal. Setiap litar pneumatik yang berfungsi bergantung pada lima kumpulan perkakasan yang dipautkan: penjanaan udara, penyediaan udara, komponen kawalan pneumatik, penggerak dan paip penghubung. Memahami cara kumpulan ini berinteraksi ialah cara terpantas untuk mendiagnosis silinder yang lembap, mengurangkan penggunaan udara atau menentukan sistem baharu dengan betul pada kali pertama.
Panduan ini memecahkan setiap kumpulan komponen dari segi praktikal, menerangkan cara komponen kawalan pneumatik seperti injap arah, pengawal selia aliran dan pengawal tekanan mengawal tingkah laku litar, dan ditutup dengan Soalan Lazim terperinci untuk jurutera, juruteknik penyelenggaraan dan pasukan perolehan yang bekerja dengan peralatan udara termampat.
Lima Kumpulan Berfungsi Sistem Pneumatik
Daripada menghafal senarai bahagian yang panjang, ia membantu untuk memikirkan sistem pneumatik sebagai lima peringkat yang dilalui udara, dari generasi kepada kerja yang berguna. Setiap peringkat mempunyai tugas yang berbeza, dan pautan yang lemah dalam mana-mana satu daripadanya mengehadkan prestasi keseluruhan sistem.
| pentas | Fungsi utama | Komponen biasa |
|---|---|---|
| Penjanaan udara | Menukar tenaga elektrik atau mekanikal kepada udara termampat | Pemampat salingan, skru berputar atau skrol; penerima udara |
| Penyediaan udara | Keluarkan bahan cemar, lembapan dan tetapkan tekanan kerja | Penapis, pengawal selia, pelincir (unit FRL), pengering |
| Kawalan pneumatik | Arahkan, meter dan masa aliran udara | Injap kawalan arah, kawalan aliran, suis tekanan |
| Penggerakan | Tukar tekanan udara kepada gerakan linear atau berputar | Silinder, penggerak berputar, motor udara, penggenggam |
| Pengagihan | Membawa udara antara komponen dengan kehilangan minimum | Paip tegar, tiub fleksibel, kelengkapan tekan masuk dan berulir |
Sesuatu sistem hanya cekap sebagai peringkat paling lemah. Tiub bersaiz kecil di antara penerima dan silinder berbasikal pantas, sebagai contoh, boleh mengalirkan pendikit sama teruknya dengan pemampat bersaiz kecil, walaupun pemampat itu sendiri tidak pernah bersalah.
Penjanaan Udara: Pemampat dan Penerima
Pemampat adalah titik permulaan bagi setiap litar pneumatik. Tiga jenis pemampat mendominasi penggunaan industri, setiap satu sesuai dengan kitaran tugas dan permintaan aliran yang berbeza.
Pemampat Salingan (Omboh).
Pemampat salingan menggunakan susunan omboh dan silinder untuk memampatkan udara dalam lejang diskret. Ia tetap biasa di bengkel dan pembuatan ringan kerana kos pendahuluan yang lebih rendah dan penyelenggaraan yang mudah, tetapi ia menghasilkan lebih banyak haba dan denyutan daripada reka bentuk berputar, itulah sebabnya tangki penerima hiliran adalah penting untuk melancarkan penghantaran.
Pemampat Skru Putar
Pemampat skru berputar menggunakan dua rotor heliks yang saling mengunci untuk memampatkan udara secara berterusan dan bukannya dalam denyutan. Reka bentuk aliran berterusan ini menjadikan unit skru berputar sebagai pilihan standard untuk barisan pengeluaran yang berjalan lebih daripada beberapa jam setiap syif , kerana ia mengendalikan kitaran tugas tinggi dengan getaran yang kurang dan tekanan keluaran yang lebih lancar daripada pemampat omboh dengan kapasiti setanding.
Pemampat Tatal Bebas Minyak
Pemampat tatal memampatkan udara antara dua elemen berbentuk lingkaran, satu tetap dan satu mengorbit. Kerana ia boleh berjalan tanpa minyak pelincir dalam kebuk mampatan, ia digemari dalam pemprosesan makanan, pemasangan elektronik, dan pembuatan peranti perubatan, di mana pemindahan minyak ke dalam aliran udara tidak boleh diterima.
Peranan Penerima Udara
Tangki penerima udara menyimpan udara termampat di hilir pemampat dan melaksanakan tiga tujuan praktikal: ia melancarkan denyutan tekanan, menyediakan penampan untuk lonjakan permintaan secara tiba-tiba, dan membenarkan lembapan pekat mendap sebelum udara bergerak lebih jauh ke dalam sistem. Sebagai peraturan saiz umum, banyak pereka bentuk sistem menyasarkan kira-kira satu gelen volum penerima per kaki padu seminit (CFM) keluaran pemampat untuk aplikasi tujuan umum yang stabil, walaupun sistem permintaan tinggi atau beban terputus-putus sering memerlukan lebih banyak.
Penyediaan Udara: Penapis, Pengawal Selia dan Pelincir
Udara termampat mentah terus dari pemampat membawa lembapan, wap minyak, dan zarah yang akan merosakkan injap dan penggerak hiliran jika tidak dirawat. Unit FRL, penapis, pengawal selia, pelincir, menangani ini dalam tiga peringkat, biasanya dipasang bersama-sama sebagai pemasangan padat berhampiran dengan titik penggunaan.
- Penapis keluarkan bahan zarahan, titisan air dan minyak bercantum daripada aliran udara, biasanya turun ke julat 5 mikron untuk kegunaan umum dan lebih halus untuk aplikasi ketepatan.
- Pengawal selia mengurangkan dan menstabilkan tekanan talian ke tahap yang diperlukan oleh peralatan hiliran, melindungi komponen yang dinilai untuk tekanan yang lebih rendah daripada talian bekalan utama.
- Pelincir masukkan kabus minyak halus ke dalam aliran udara untuk mengurangkan geseran dan haus dalam komponen seperti silinder dan alat udara yang memerlukan pelinciran berterusan; ambil perhatian bahawa udara pelincir tidak serasi dengan peralatan berkadar FRL bebas minyak di hiliran.
Pengering yang disejukkan dan bahan pengering kerap ditambah selepas pemampat dan sebelum unit FRL dalam aplikasi di mana kawalan lembapan adalah kritikal, seperti mengecat, udara instrumentasi atau operasi persekitaran sejuk di mana pemeluwapan boleh membeku di dalam injap.
Komponen Kawalan Pneumatik : Cara Aliran Udara Diarahkan dan Dimasa
Komponen kawalan pneumatik ialah peranti yang menentukan ke mana perginya udara termampat, berapa laju ia mengalir, dan bila ia dihidupkan atau dimatikan. Ia terletak di antara peringkat penyediaan udara dan penggerak, dan ia biasanya merupakan bahagian yang paling intensif kejuruteraan dalam reka bentuk litar.
Injap Kawalan Arah
Injap kawalan arah mengarahkan udara ke satu port atau yang lain, menentukan arah gerakan dalam silinder atau penggerak. Ia diklasifikasikan mengikut bilangan port dan kedudukan bertukar, biasanya ditulis sebagai 3/2, 4/2, atau 5/3, bermakna bilangan port diikuti dengan bilangan kedudukan. Injap 5/2, sebagai contoh, mempunyai lima port dan dua kedudukan pensuisan dan merupakan pilihan standard untuk mengawal silinder dua tindakan.
Injap Kawalan Aliran
Injap kawalan aliran mengukur kadar aliran udara ke dalam atau keluar dari penggerak, yang seterusnya mengawal kelajuan penggerak. Kebanyakan kawalan aliran perindustrian ialah pengehad sehala yang digabungkan dengan injap sehala, membenarkan aliran bebas dalam satu arah dan aliran boleh laras yang terhad di arah yang lain, konfigurasi yang dikenali sebagai kawalan meter keluar, secara amnya lebih disukai untuk silinder kerana ia menentang overrun akibat beban.
Komponen Kawalan Tekanan
Suis tekanan, injap pelepas dan injap jujukan melindungi sistem dan menyelaras jujukan berbilang penggerak. Suis tekanan memberi isyarat kepada sistem kawalan apabila tekanan talian melepasi ambang yang ditetapkan, manakala injap pelega mengeluarkan udara secara automatik jika tekanan melebihi had selamat, melindungi pengedap dan perumah hiliran daripada kerosakan tekanan berlebihan.

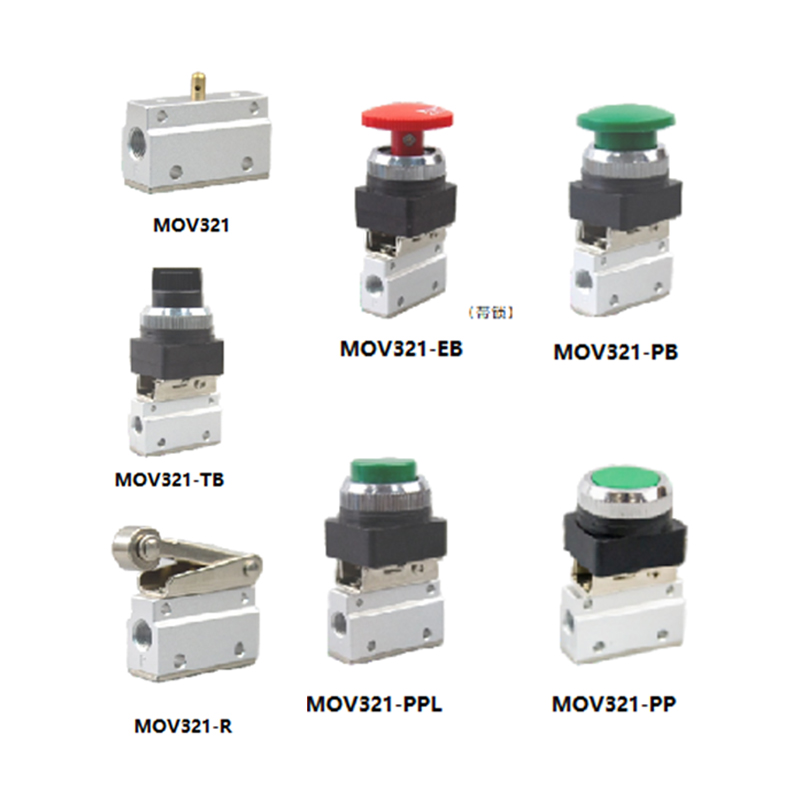

Kaedah Penggerak Injap
| Penggerakan type | Bagaimana ia berfungsi | Kes penggunaan biasa |
|---|---|---|
| Manual / tuas tangan | Operator mengalihkan kili injap secara fizikal | Timpa manual, ujian, aplikasi kitaran rendah |
| Solenoid | Gegelung elektromagnet mengalihkan gelendong pada isyarat elektrik | talian automatik yang dikawal oleh PLC |
| Udara juruterbang | Isyarat udara kecil mengalihkan kili injap utama | Sistem tanpa kuasa elektrik tempatan, injap utama aliran tinggi |
| Mekanikal / penggelek | Sentuhan fizikal dengan bahagian yang bergerak menghalang injap | Penjujukan gaya suis had pada jentera |
Injap penggerak solenoid mendominasi peralatan automatik moden kerana ia berintegrasi terus dengan pengawal logik boleh atur cara, membenarkan pemasaan yang tepat dan boleh berulang yang sukar dicapai dengan penggerak manual atau mekanikal sahaja.
Penggerak: Mengubah Tekanan Udara Menjadi Pergerakan
Silinder Pneumatik
Silinder adalah penggerak pneumatik yang paling biasa, menukar tekanan udara kepada daya dan gerakan linear. Silinder bertindak tunggal menggunakan tekanan udara untuk bergerak ke satu arah dan spring untuk kembali, manakala silinder bertindak dua menggunakan tekanan udara untuk kedua-dua lejang lanjutan dan tarik balik, memberikan daya dalam kedua-dua arah dan menawarkan kawalan yang lebih halus ke atas kelajuan dan kedudukan.
Penggerak Putar
Penggerak berputar menukar gerakan omboh linear atau pergerakan ram kepada keluaran berputar, biasanya melalui mekanisme rack-and-pinion atau ram, dan biasa digunakan dalam aplikasi seperti pusingan injap, bahagian terbalik dan lengan pengapit yang memerlukan lejang putaran terkawal, selalunya 90 atau 180 darjah.
Air Motors dan Grippers
Motor udara menyediakan keluaran berputar berterusan untuk alatan dan pengadun, dihargai kerana keupayaannya untuk berhenti dengan selamat di bawah beban tanpa terlalu panas, tidak seperti motor elektrik. Penggenggam pneumatik, selari atau bersudut, menggunakan rahang yang dipacu silinder untuk memilih dan meletakkan bahagian dalam pemasangan automatik, dan selalunya ditentukan oleh daya cengkaman dan lejang rahang dan bukannya dengan penarafan tekanan sahaja.
Pengagihan: Tiub, Paip, dan Kelengkapan
Malah pemampat, unit FRL dan set injap yang dinyatakan dengan betul akan berprestasi rendah jika rangkaian pengedaran terlalu kecil atau udara bocor. Saiz talian, pilihan bahan dan kualiti pemasangan secara langsung mempengaruhi penurunan tekanan dan kos tenaga.
- Tiub poliuretana dan nilon ialah pilihan standard untuk larian tempat penggunaan yang fleksibel kerana beratnya yang ringan, rintangan bengkok dan keserasian dengan kelengkapan tekan untuk menyambung.
- Paip aluminium atau tahan karat lebih disukai untuk pengepala pengedaran utama kekal, menawarkan kebocoran jangka panjang yang lebih rendah daripada keluli berulir dan konfigurasi semula yang lebih mudah daripada paip yang dikimpal.
- Kelengkapan tekan untuk menyambung benarkan pemasangan dan pembongkaran pantas tanpa alatan, manakala kelengkapan berulir menawarkan sambungan yang lebih kekal dan tahan getaran untuk pemasangan tetap.
Tiub bersaiz kecil adalah salah satu punca yang paling biasa dan diabaikan prestasi silinder yang lemah. Silinder yang kelihatan kurang kuasa sering mengalami kebuluran aliran oleh diameter tiub yang terlalu kecil untuk saiz lubang dan kelajuan lejangnya, dan bukannya oleh sebarang kerosakan pada silinder itu sendiri.
Saiz Sistem Pneumatik: Garis Panduan Praktikal
Saiz yang betul menghalang kedua-dua tenaga terbuang daripada pemampat bersaiz besar dan prestasi buruk kronik daripada pemampat bersaiz kecil. Titik permulaan sentiasa jumlah permintaan udara, bukan hanya aliran puncak.
Mengira Penggunaan Udara Silinder
Penggunaan udara untuk silinder dwitindakan adalah fungsi kawasan gerudi, panjang lejang, tekanan operasi dan kadar kitaran. Sebagai anggaran kerja, silinder menggunakan kira-kira volum disapunya didarab dengan nisbah mampatan pada tekanan operasi, untuk setiap kitaran penuh. Mendarabkan angka setiap kitaran ini dengan kitaran seminit memberikan permintaan aliran purata yang mesti disokong oleh pemampat dan rangkaian pengedaran secara berterusan, bukan hanya seketika.
Perakaunan untuk Kebocoran
Kebocoran adalah salah satu kos tersembunyi terbesar dalam sistem udara termampat. Tinjauan industri ke atas loji perindustrian telah berulang kali mendapati bahawa kebocoran biasanya menyumbang bahagian yang signifikan, sering disebut dalam julat dua puluh hingga tiga puluh peratus, daripada jumlah udara termampat yang dijana dalam sistem yang belum menjalani program pengesanan kebocoran, menjadikan tinjauan kebocoran ultrasonik rutin sebagai salah satu aktiviti penyelenggaraan pulangan tertinggi yang tersedia untuk peralatan pneumatik (sumber: Sistem udara termampat A.S.).
Belanjawan Penurunan Tekanan
Sistem yang direka bentuk dengan baik memperuntukkan belanjawan penurunan tekanan yang boleh diterima merentasi setiap peringkat, penapisan, peraturan, larian tiub dan tebing injap, dan bukannya membenarkan mana-mana komponen tunggal menggunakan bahagian yang tidak seimbang. Sebagai peraturan, mengekalkan jumlah penurunan tekanan dari penerima ke tempat penggunaan di bawah kira-kira 10 peratus tekanan bekalan mengekalkan daya penggerak dan kelajuan kitaran.
Di mana Komponen Pneumatik Digunakan
Sistem pneumatik kekal sebagai kaedah penghantaran kuasa pilihan di mana-mana kebersihan, kesederhanaan, dan toleransi untuk bahan terhenti sekali-sekala lebih daripada ketumpatan kuasa mentah hidraulik.
| industri | Komponen biasa used | Mengapa pneumatik dipilih |
|---|---|---|
| Perhimpunan automotif | Injap solenoid, penggerak berputar, pencengkam | Masa kitaran yang cepat, daya pengapit yang boleh diulang |
| Pembungkusan makanan dan minuman | Pemampat bebas minyak, kelengkapan tahan karat | Kawalan pencemaran, ketahanan pencucian |
| Pengendalian bahan | Penjana vakum, penggenggam pneumatik | Perkakas ringan, pengendalian bahagian yang lembut |
| Kerja kayu dan pengapit | Silinder bertindak tunggal, injap pedal kaki | Daya pengapit linear yang mudah dan kos rendah |
| Instrumentasi proses | Pengawal selia, precision pressure controllers | Udara isyarat kawalan bunyi yang stabil dan rendah |
Pneumatik lwn Hidraulik lwn Penggerak Elektrik
Memilih antara pneumatik, hidraulik dan penggerak elektrik bergantung pada keperluan daya, ketepatan, persekitaran dan toleransi kos. Tiada yang lebih baik secara universal; setiap satu muat sampul operasi yang berbeza.
| Faktor | Pneumatik | Hidraulik | Elektrik |
|---|---|---|---|
| Ketumpatan daya | Sederhana | Sangat tinggi | Tinggi, dengan penggearan |
| Kelajuan | Cepat | Sederhana | Boleh ubah, boleh diprogramkan |
| Kebersihan | Bersih, bolong ke atmosfera | Risiko kebocoran minyak | Bersih |
| Kedudukan ketepatan | Terhad tanpa penderia tambahan | Baik dengan injap servo | Cemerlang |
| Kos biasa setiap paksi | rendah | tinggi | Sederhana to high |
Sistem pneumatik kekal sebagai lalai praktikal untuk pergerakan berkelajuan tinggi, daya sederhana, berulang-ulang, terutamanya di mana keselamatan beban lampau penting, kerana penggerak pneumatik hanya terhenti di bawah beban berlebihan dan bukannya merosakkan rangkaian pemacu.
Penyelenggaraan dan Mata Kegagalan Biasa
Kebanyakan kegagalan sistem pneumatik dikesan kembali kepada satu set kecil punca yang berulang, dan perhatian rutin terhadap perkara ini menghalang sebahagian besar masa henti yang tidak dirancang.
| simptom | Kemungkinan punca | Cek yang disyorkan |
|---|---|---|
| Silinder berputar perlahan | Tiub bersaiz kecil, penapis tersumbat, titik tetapan pengawal selia rendah | Periksa tekanan talian pada port silinder di bawah beban |
| Injap gagal beralih | Pengedap haus, udara tercemar, kegagalan gegelung solenoid | Periksa rintangan gegelung dan kili untuk mengesan serpihan |
| Penggunaan udara yang berlebihan | Kelengkapan bocor, pengedap silinder haus | Tinjauan kebocoran ultrasonik semasa tempoh terbiar |
| Air dalam talian udara | Pengering bersaiz kecil atau tiada, longkang penerima diabaikan | Sahkan fungsi longkang automatik dan titik embun pengering |
| Kelajuan penggerak yang tidak menentu | Injap kawalan aliran hanyut, tekanan bekalan tidak konsisten | Tala semula kawalan aliran meter keluar dan periksa kestabilan pengawal selia |
Walk-through mingguan yang mudah, mendengar desisan pada kelengkapan, memeriksa fungsi longkang penerima, dan mengesahkan tekanan pembezaan penapis, menangkap sebahagian besar kerosakan pembangunan sebelum ia menyebabkan terhenti pengeluaran.
Trend Semasa dalam Reka Bentuk Komponen Pneumatik
Perkakasan pneumatik ialah teknologi matang, tetapi reka bentuk komponen terus berkembang sebagai tindak balas kepada tekanan kos tenaga dan dorongan yang lebih luas ke arah peralatan pembuatan yang disambungkan.
- Manifold injap yang dipantau secara elektronik kini melaporkan kiraan kitaran, masa tindak balas dan kesihatan gegelung kembali kepada sistem kawalan, membenarkan penyelenggaraan ramalan dan bukannya berasaskan kalendar.
- Bahan pengedap silinder geseran rendah mengurangkan tekanan berpisah, memotong penggunaan udara pada beban ringan tanpa mengubah saiz lubang.
- Pengawal selia tekanan berkadar digital menggantikan pengawal selia pegas mekanikal dalam aplikasi yang memerlukan titik set tekanan boleh diprogramkan dan boleh diulang dikawal terus daripada PLC.
- Kelengkapan tolak untuk menyambung aliran tinggi yang padat terus mengecilkan tapak kaki manifold sambil mengekalkan pekali aliran hampir dengan kelengkapan berulir yang lebih besar.
Perkara biasa merentas perkembangan ini ialah keterlihatan data: komponen kawalan pneumatik yang pernah beroperasi secara senyap semakin diperalatkan supaya aliran, tekanan dan gelagat kitaran boleh dijejaki bersama seluruh barisan pengeluaran yang disambungkan.
Soalan Lazim
Apakah komponen sistem pneumatik utama dalam litar biasa?
Litar biasa termasuk pemampat untuk penjanaan udara, unit FRL untuk penyediaan udara, injap kawalan arah dan aliran untuk kawalan pneumatik, silinder atau penggerak berputar untuk gerakan, dan tiub atau paip untuk pengagihan di antara mereka.
Apakah perbezaan antara injap kawalan arah dan injap kawalan aliran?
Injap kawalan arah menentukan udara port mana yang mengalir, mengawal arah gerakan penggerak, manakala injap kawalan aliran mengehadkan kadar aliran udara itu, mengawal kelajuan gerakan. Kebanyakan litar menggunakan kedua-duanya bersama-sama.
Mengapakah silinder pneumatik bergerak lebih perlahan daripada yang dijangkakan?
Pergerakan silinder yang perlahan selalunya disebabkan oleh tiub bersaiz kecil, elemen penapis tersumbat, set pengawal selia terlalu rendah, atau injap kawalan aliran yang telah hanyut tertutup dari semasa ke semasa, bukannya disebabkan oleh kerosakan pada silinder itu sendiri.
Berapakah kos sebenar kebocoran udara?
Satu kebocoran kecil mungkin kelihatan remeh, tetapi kerana pemampat berjalan secara berterusan untuk mengekalkan tekanan talian, kebocoran bertambah. Tinjauan kebocoran ultrasonik di loji perindustrian secara rutin mendedahkan kadar kebocoran yang menyumbang bahagian yang bermakna daripada jumlah penjanaan udara termampat, menjadikan pembaikan kebocoran sebagai salah satu aktiviti penyelenggaraan bayaran balik terpantas dalam kemudahan.
Apakah peranan pelincir, dan adakah ia sentiasa diperlukan?
Pelincir menambah kabus minyak halus ke aliran udara untuk mengurangkan geseran dalaman dalam komponen yang direka untuk menjalankan pelinciran. Ia tidak selalu diperlukan; banyak silinder dan injap moden menggunakan pengedap pra-pelincir, geseran rendah yang direka untuk berjalan pada udara kering, bebas minyak, dan pencampuran komponen yang dilincirkan dan tidak dilincirkan dalam litar yang sama harus dielakkan.
Bagaimanakah cara saya memilih antara silinder lakonan tunggal dan dua tindakan?
Silinder lakonan tunggal sesuai untuk tugas pengapit atau tolak mudah di mana pengembalian spring boleh diterima dan hanya satu arah memerlukan daya. Silinder bertindak dua kali adalah pilihan yang lebih baik apabila daya dan kelajuan terkawal diperlukan dalam kedua-dua arah, yang meliputi sebahagian besar aplikasi industri automatik.
Apakah yang menyebabkan kelembapan muncul dalam talian pneumatik?
Udara yang memampatkan meningkatkan suhunya dan mengurangkan kapasitinya untuk menahan wap air apabila ia menyejuk di hilir, menyebabkan pemeluwapan. Tanpa pengeringan yang mencukupi dan longkang automatik yang berfungsi dengan baik pada penerima, kelembapan ini bergerak melalui sistem dan boleh merosakkan injap dan menyebabkan kakisan.
Bolehkah penggerak pneumatik dan elektrik digabungkan dalam mesin yang sama?
Ya, dan ini adalah perkara biasa dalam automasi moden. Reka bentuk hibrid biasa menggunakan paksi elektrik untuk tugas penentududukan ketepatan dan silinder pneumatik untuk tugasan pengapit atau lontar yang pantas, berulang, mengambil kesempatan daripada kekuatan setiap teknologi dan bukannya bergantung pada satu secara eksklusif.
