Pneumatic Cylinder Double Acting dengan Magnet – Panduan Penuh

Apakah Silinder Pneumatik Berganda Bertindak dengan Magnet?

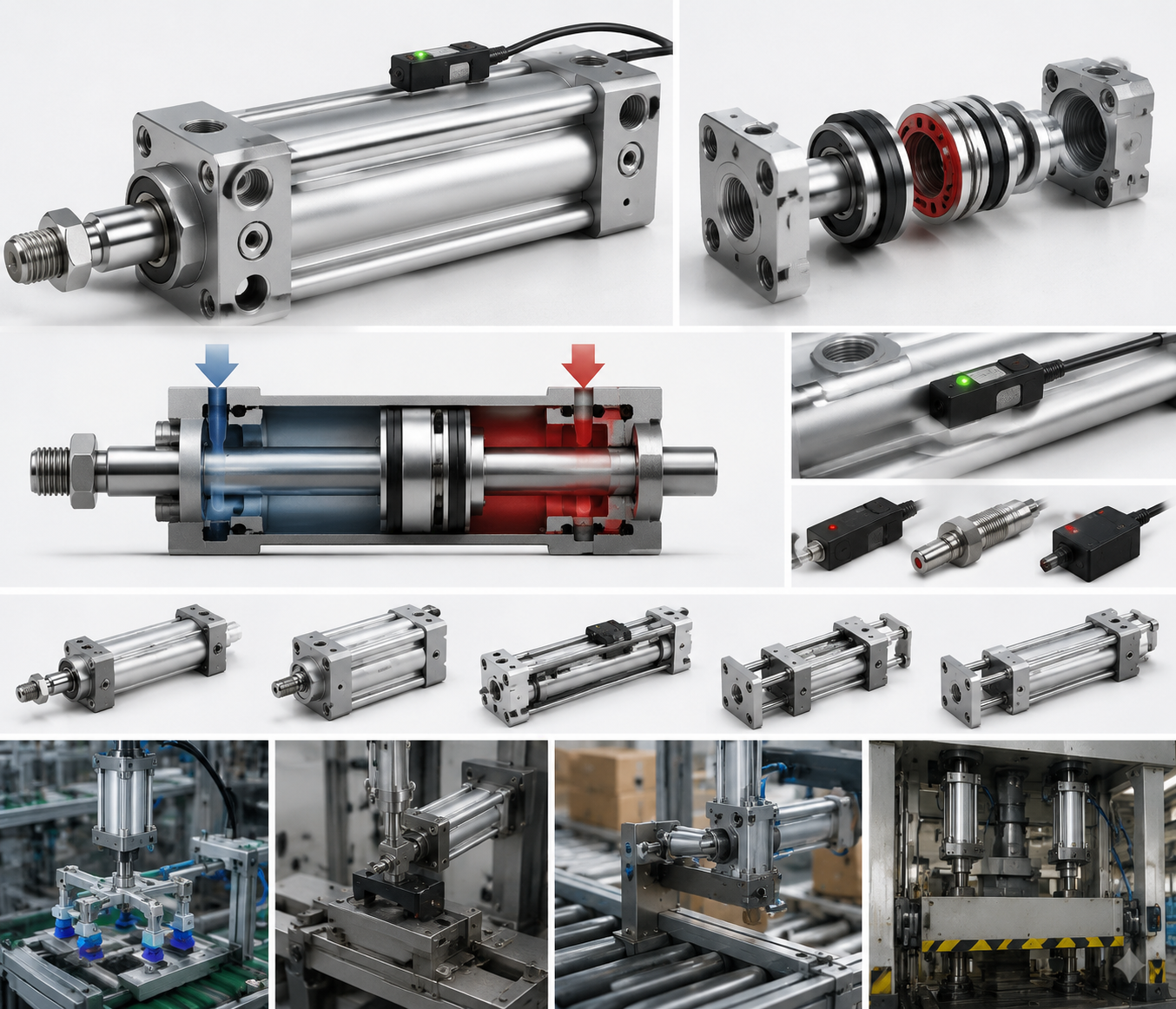

A silinder pneumatik bertindak ganda dengan magnet ialah silinder udara yang menggunakan udara termampat untuk memacu omboh dalam kedua-dua arah lanjutan dan tarik balik, manakala magnet kekal yang tertanam dalam omboh membolehkan suis buluh magnet luaran atau penderia kesan Hall untuk mengesan kedudukan omboh tanpa sebarang sentuhan fizikal. Reka bentuk ini memberi jurutera maklum balas masa nyata yang tepat sama ada rod dipanjangkan sepenuhnya, ditarik balik sepenuhnya atau — dengan berbilang suis — pada kedudukan pertengahan.

Jawapan ringkas untuk sesiapa yang memilih silinder udara untuk talian automatik: jika mesin anda memerlukan pengesahan kedudukan sebelum langkah seterusnya dilaksanakan, pilih silinder dua tindakan dengan magnet omboh terbina dalam. Ia menghilangkan keperluan untuk penderia jarak luaran yang dipasang pada kurungan, memudahkan pendawaian dan mengurangkan masa pemasangan sebanyak 30–50% berbanding pengaturan penderiaan luaran.

Silinder bertindak dua kali membentuk bahagian dominan penggerak pneumatik yang digunakan dalam automasi industri — anggaran daripada pengedar komponen utama meletakkannya pada kira-kira 70–80% daripada semua jualan silinder udara — kerana ia memberikan daya terkawal dalam kedua-dua arah dan membenarkan mesin menolak dan menarik beban secara aktif, dan bukannya bergantung pada pulangan spring. Menambah ciri magnet kos hanya sedikit lebih tetapi memberikan keuntungan yang besar dalam kebolehkawalan dan keupayaan diagnostik.

Bagaimana Mekanisme Lakonan Berganda Berfungsi

Prinsip operasi silinder udara bertindak berganda adalah mudah. Udara termampat masuk melalui port belakang dan menolak omboh — dan rod yang dipasang — ke hadapan. Apabila injap kawalan arah bertukar, udara masuk melalui port hadapan dan memacu omboh ke belakang. Kedua-dua lejang lanjutan dan lejang penarikan balik dikuasakan oleh tekanan udara, itulah sebabnya istilah "tindakan berganda" digunakan.

Komponen dalaman utama termasuk:

• Tong silinder — biasanya diperbuat daripada aloi aluminium, keluli tahan karat atau tiub keluli krom keras, bergantung pada persekitaran.
• Omboh — cakera gelongsor yang dimeterai oleh cincin-O atau pengedap cawan yang memisahkan dua ruang tekanan.
• Rod omboh - menghantar daya mekanikal ke beban; kekerasan permukaan biasanya 58–62 HRC untuk menahan haus.
• Penutup hujung (kepala dan penutup) — tutup hujung tong dan masukkan kelengkapan port.
• Pengedap batang dan pengelap — mengelakkan kebocoran udara dan mengelakkan bahan cemar.
• Magnet kekal — magnet cincin atau segmen, biasanya neodymium (NdFeB) atau ferit, terikat atau ditekan ke dalam omboh.

Oleh kerana laras mesti membenarkan penderia luaran mengesan medan magnet, kebanyakan tong silinder yang digunakan dengan omboh magnet diperbuat daripada bahan bukan magnet - aluminium anod adalah yang paling biasa. Versi berlaras keluli memang wujud tetapi memerlukan jalur bukan magnetik atau tingkap di dinding tong untuk pemasangan sensor.

Panjangkan Daya lwn. Daya Tarik

Oleh kerana rod menduduki sebahagian daripada kawasan omboh pada bahagian rod, kawasan berkesan pada sambungan adalah lebih besar daripada pada penarikan balik. Sebagai contoh, silinder dengan lubang 50 mm dan diameter rod 20 mm pada tekanan bekalan 6 bar menghasilkan:

• Daya lanjutan: π/4 × 50² × 6 × 0.1 ≈ 1,178 N
• Daya penarikan balik: π/4 × (50² − 20²) × 6 × 0.1 ≈ 990 N

Asimetri ini penting dalam aplikasi di mana beban pada lejang tarik balik hampir sama dengan beban pada lejang lanjutan. Jurutera selalunya mensaiz lubang kepada keperluan daya tarik balik, kerana itu adalah yang lebih rendah daripada kedua-duanya.

Peranan Magnet Omboh dan Penderiaan Kedudukan

Magnet yang tertanam dalam omboh bergerak bersamanya di sepanjang lubang. Penderia yang dipotong atau diikat ke bahagian luar tong mengesan apabila medan magnet melepasi lokasinya dan menukar keadaan keluarannya. Ini memberikan isyarat binari kepada PLC atau pengawal: "omboh ada di sini" atau "omboh tiada di sini."

Jenis Penderia yang Serasi dengan Silinder Magnet

• Reed bertukar — sesentuh mekanikal yang tertutup apabila terdapat medan magnet dengan kekuatan yang mencukupi. Kos rendah, pendawaian mudah, biasanya dinilai untuk 100 juta operasi. Sesuai untuk kadar kitaran sehingga kira-kira 300–500 kitaran/min.
• Penderia kesan dewan — peranti keadaan pepejal tanpa bahagian yang bergerak. Penukaran lebih pantas (sehingga beberapa kHz), kebal kepada getaran, hayat perkhidmatan lebih lama. Tersedia dalam konfigurasi output NPN atau PNP.
• Penderia GMR (Giant Magnetoresistance). — menawarkan resolusi yang lebih tinggi dan julat penderiaan yang lebih panjang daripada Hall-effect; digunakan apabila kedudukan sasaran mesti dikesan dari jarak kebuntuan yang lebih besar.
• Penderia kedudukan analog — mengeluarkan voltan atau arus berterusan yang berkadar dengan kedudukan omboh, membolehkan pemantauan panjang lejang dan bukannya hanya pengesanan akhir lejang.

Sistem Pemasangan Sensor

Keluarga silinder yang berbeza menawarkan pilihan pemasangan sensor yang berbeza:

• Alur T-slot / C-slot — alur membujur yang dimesin ke dalam profil tong membolehkan badan penderia meluncur dan mengunci pada sebarang kedudukan sepanjang lejang. Ini adalah susunan yang paling biasa pada silinder profil ISO 15552.
• Band atau pelekap tali leher — penderia dipegang oleh jalur logam atau plastik di sekeliling tong bulat. Biasa pada silinder mini ISO 6432 dan silinder badan bulat VDMA 24562.
• Lekapan rel — rel penderia berasingan yang dilekat ke sisi silinder, digunakan apabila berbilang penderia diperlukan pada kedudukan jarak yang rapat.

Apabila menetapkan kedudukan penderia, benarkan histerisis magnet suis - biasanya 0.5–2 mm untuk suis buluh dan 0.3–1 mm untuk peranti Hall-effect. Letakkan penderia supaya ia tersandung beberapa milimeter sebelum penghujung strok mekanikal untuk mengelakkan perjalanan palsu yang disebabkan oleh lantunan kusyen hujung.

Spesifikasi Utama untuk Difahami Sebelum Memilih

Memilih silinder pneumatik dua tindakan yang betul dengan magnet memerlukan pemadanan beberapa parameter dengan aplikasi anda. Jadual di bawah meringkaskan yang paling kritikal:

Saiz Gergaji: Jangan Bersaiz Terlalu Besar

Ramai jurutera lazimnya melebihkan silinder udara "untuk selamat," tetapi ini menimbulkan masalah sebenar: penggunaan udara yang lebih tinggi, injap yang lebih besar, pemasangan yang lebih berat dan masa kitaran yang lebih perlahan kerana lebih banyak isipadu mesti diisi dan dihabiskan pada setiap lejang. Pendekatan standard adalah untuk mengira daya yang diperlukan, menambah faktor keselamatan 25–30% untuk variasi geseran dan beban, dan pilih lubang terkecil yang memenuhi angka tersebut. Untuk beban 500 N dengan faktor 30% dan bekalan 6 bar, gerek yang diperlukan adalah lebih kurang 37 mm — jadi silinder gerek standard 40 mm adalah pilihan yang betul, bukan unit 63 mm.

Pertimbangan Strok dan Beban Sisi

Silinder profil ISO 15552 tidak direka bentuk untuk mengambil beban sisi melalui rod omboh — beban sisi mempercepatkan haus pengedap rod dan boleh membengkokkan rod dari semasa ke semasa. Apabila lejang melebihi lebih kurang 10× diameter gerudi, atau apabila daya sisian tidak dapat dielakkan, gunakan silinder berpandu (juga dipanggil tanpa rod berpandu atau silinder rod berkembar berpandu) dan bukannya silinder udara gerudi bulat atau profil standard. Sesetengah pembekal menawarkan unit gelongsor penting yang menggabungkan silinder bertindak berkembar dengan magnet dengan rel panduan linear dalam satu pakej padat.

Piawaian Antarabangsa Mentadbir Silinder Udara Bertindak Berganda

Penyeragaman adalah salah satu aspek yang paling praktikal berguna dalam pemilihan silinder pneumatik, kerana ini bermakna anda boleh menggantikan silinder daripada satu pengeluar dengan satu daripada yang lain tanpa mengubah suai mesin — dengan syarat kedua-duanya mematuhi piawaian yang sama. Tiga piawaian paling penting untuk silinder pneumatik dua tindakan ialah:

• ISO 15552 — mentakrifkan silinder gerudi profil (juga dikenali sebagai silinder profil DIN/ISO atau VDMA 24562). Meliputi saiz lubang dari 32 mm hingga 320 mm. Menentukan dimensi pelekap, kedudukan port dan kusyen. Ini adalah standard yang paling banyak digunakan untuk silinder automasi sederhana dan besar.
• ISO 6432 — meliputi silinder lubang kecil dan kecil dengan saiz lubang dari 8 mm hingga 25 mm. Reka bentuk tong bulat, biasanya dengan penderia pelekap jalur.
• ISO 21287 — piawaian silinder padat, meliputi saiz lubang 20–100 mm dengan panjang keseluruhan yang lebih pendek daripada setara ISO 15552. Popular dalam reka bentuk mesin terhad ruang.

Ketiga-tiga piawaian ini serasi dengan pilihan omboh magnet, walaupun geometri alur pelekap sensor berbeza: ISO 15552 menggunakan profil slot C atau T-slot sepanjang penyemperitan tong, ISO 6432 biasanya bergantung pada jaluran dan ISO 21287 selalunya menggabungkan alur membujur pada badan padat.

Apabila membuat pesanan, menyatakan standard (cth., "ISO 15552, lubang 63 mm, lejang 200 mm, tindakan dua kali, omboh magnet, kusyen boleh laras kedua-dua hujung") memberikan mana-mana pembekal yang layak maklumat yang mencukupi untuk membekalkan unit yang boleh ditukar ganti. Sentiasa sahkan bahawa unit gantian termasuk omboh magnet sebagai ciri standard atau sebagai pilihan yang ditentukan — sesetengah model katalog meninggalkannya secara lalai.

Penggunaan Udara dan Kecekapan Tenaga

Udara termampat adalah salah satu utiliti yang paling mahal dalam kemudahan pembuatan. Menjana 1 m³ udara termampat pada 7 bar biasanya berharga €0.02–0.04 bergantung pada harga tenaga dan kecekapan pemampat. Silinder udara bertindak dua kali menggunakan udara pada setiap lejang — kedua-dua sambungan dan penarikan balik — tidak seperti silinder bertindak tunggal yang hanya menggunakan udara pada satu lejang. Ini adalah pertukaran untuk mempunyai daya aktif dalam kedua-dua arah.

Penggunaan udara setiap kitaran boleh dikira sebagai:

Q (liter/kitaran) = [(A_lanjutkan × strok) (A_menarik × strok)] × (P_bekalan 1) / 1000

Di mana kawasan dalam cm², lejang dalam cm, dan tekanan dalam tolok bar. Untuk contoh gerudi 50 mm / rod 20 mm / 100 mm pada 6 bar:

• A_lanjutkan = π/4 × 5² = 19.6 cm²
• A_tarik balik = π/4 × (5² − 2²) = 16.5 cm²
• Q = [(19.6 × 10) (16.5 × 10)] × 7 / 1000 = 2.53 liter/kitaran

Pada 20 kitaran/minit, iaitu 50.6 liter/minit — atau kira-kira 3 m³/jam — daripada satu silinder. Mesin dengan 30 silinder sedemikian boleh menarik hampir 90 m³/jam, yang merupakan beban pemampat yang besar. Strategi untuk mengurangkan penggunaan tanpa mengorbankan prestasi termasuk:

• Pengurangan tekanan — beroperasi pada 4 bar dan bukannya 6 bar (jika kuasa membenarkan) mengurangkan penggunaan sebanyak kira-kira 36%.
• Pengecilan silinder — seperti yang diterangkan di atas, menggunakan lubang terkecil yang mencukupi adalah satu-satunya langkah yang paling berkesan.
• Injap mula lembut dan injap ekzos cepat — mengurangkan udara terbuang semasa urutan permulaan dan mempercepatkan ekzos, mengurangkan masa kitaran dan dengan itu penggunaan keseluruhan.
• Memegang beban dengan kunci mekanikal — jika silinder mesti menahan beban untuk tempoh yang lama, gunakan kunci mekanikal atau silinder pengapit daripada mengekalkan tekanan udara dikenakan.

Aplikasi Perindustrian Biasa

Gabungan penggerak dwiarah dan penderiaan kedudukan bersepadu menjadikan silinder pneumatik bertindak berkembar dengan magnet sebagai salah satu komponen paling serba boleh dalam automasi kilang. Di bawah adalah aplikasi perwakilan merentas beberapa industri.

Perhimpunan dan Pilih-dan-Tempat

Dalam unit pilih dan letak menegak, silinder udara bertindak ganda menaikkan dan menurunkan pencengkam atau cawan sedutan. Penderia tarik balik memberitahu PLC bahawa lengan dinaikkan sepenuhnya dan selamat untuk mengindeks jadual pemindahan. Penderia lanjutan mengesahkan pencengkam telah turun ke kedudukan pilih. Tanpa pengesahan ini, mesin akan menjadi buta pada pemasa tetap - sistem magnet dan sensor menghapuskan ketidakpastian itu. Masa kitaran dalam aplikasi ini biasanya berjalan 1–3 saat setiap kitaran, dengan masa tindak balas sensor di bawah 5 ms dengan mudah memenuhi keperluan.

Pengapit dalam CNC dan Lekapan Kimpalan

Pengapit lekapan yang dikuasakan oleh silinder bertindak dua kali memegang bahan kerja semasa pemesinan atau kimpalan. Sensor kedudukan lanjutan mengesahkan pengapit disambungkan sebelum gelendong atau obor kimpalan didayakan. Ini adalah interlock kritikal keselamatan: jika sensor silinder tidak mengesahkan, proses tidak bermula. Saiz gerudi 32–63 mm pada bar 5–6 adalah tipikal untuk daya pengapit 700–2,000 N. Dalam persekitaran kimpalan, penderia mesti bertolak ansur dengan gangguan magnet daripada arus kimpalan — Penderia kesan dewan dengan kabel terlindung lebih diutamakan berbanding suis buluh di sini.

Pengisihan Penghantar dan Pintu Lencongan

Kepak diverter dan pagar henti pada sistem penghantar didorong oleh silinder udara bertindak ganda padat — selalunya unit padat ISO 21287 atau silinder mini ISO 6432 untuk kepak ringan. Penderia lanjutan mengesahkan pengalih telah berpindah ke kedudukan pesong sebelum item tiba. Pengesahan tarik balik memberitahu pengawal laluan itu jelas. Kadar kitaran boleh mencecah 60 kitaran/minit dalam pengisihan pemprosesan tinggi, itulah sebabnya penderia kesan Hall dan bukannya suis buluh sering dinyatakan.

Pembungkusan Makanan dan Minuman

Silinder bertindak dua kali keluli tahan karat dengan omboh magnet adalah standard dalam peralatan pemprosesan makanan di mana pencucian dengan air dan bahan kimia pembersihan adalah rutin. Penderia bertaraf IP67 dan IP69K mengendalikan semburan tekanan tinggi. Fungsi omboh magnet tidak terjejas oleh lembapan, menjadikan kawasan ini yang kelebihan penderiaan bukan sentuhan amat berharga — tiada sesentuh elektrik di dalam silinder untuk menghakis. Saiz gerek cenderung lebih kecil (16–50 mm) kerana berat produk dalam pembungkusan makanan adalah sederhana, walaupun daya mesti mencukupi untuk beroperasi pada kadar kitaran tinggi jentera pembungkusan (selalunya 100–200 kitaran/minit atau lebih).

Automotive Body Shop dan Aplikasi Akhbar

Silinder bertindak ganda berlubang besar — berlubang 100 mm hingga 200 mm, kadangkala lebih besar — digunakan dalam sistem pemindahan pengecapan automotif dan pengendalian panel badan. Daya dalam julat 5,000–30,000 N adalah biasa. Di sini, omboh magnet bukan sahaja memberikan maklum balas akhir lejang tetapi boleh digabungkan dengan penderia kedudukan analog untuk memantau kedudukan pertengahan lejang untuk pengesahan kualiti. Pengesanan berbilang kedudukan (tiga atau lebih sensor setiap silinder) membolehkan mesin mengesahkan bahawa komponen telah dipindahkan ke kedudukan pertengahan sebelum lengan pemindahan seterusnya mengambil alih.

Membandingkan Tindakan Berganda dengan Magnet kepada Jenis Silinder Udara Lain

Ia membantu untuk melihat di mana silinder bertindak berkembar dengan magnet sesuai berbanding dengan jenis silinder alternatif:

Silinder bertindak berganda dengan magnet ialah titik permulaan lalai untuk hampir semua reka bentuk baharu. Anda akan menyimpang daripadanya hanya apabila kekangan tertentu - daya yang sama dalam kedua-dua arah, beban sisi, lejang yang sangat panjang, tiada ruang untuk rod yang dilanjutkan - menolak anda ke arah salah satu alternatif.

Amalan Terbaik Pemasangan

Memanfaatkan sepenuhnya silinder pneumatik dua tindakan dengan magnet sangat bergantung pada pemasangan yang betul. Amalan berikut secara konsisten memisahkan sistem yang berjalan dengan baik daripada yang bermasalah.

Penjajaran

Paksi pusat silinder mestilah selari dengan arah gerakan. Penyimpangan dengan genap 1–2° memperkenalkan beban sisi pada rod omboh dan pengedap rod. Selama beribu-ribu kitaran, ini mempercepatkan haus dan menyebabkan kebocoran pengedap. Gunakan sambungan terapung (juga dipanggil mata rod dengan galas sfera atau sendi buku jari) pada hujung rod apabila penjajaran sempurna tidak dapat dijamin. Sambungan terapung menyerap salah penjajaran sudut sehingga 3–5° bergantung pada model.

Pelarasan Kusyen

Laraskan skru kusyen hujung dengan silinder berjalan pada kelajuan operasi dan beban. Mulakan dengan kusyen terbuka sepenuhnya (sekatan minimum) dan tutupnya secara beransur-ansur sehingga silinder berkurangan dengan lancar tanpa melantun pada akhir lejang. Zon nyahpecutan sasaran biasanya 10–20 mm strok terakhir. Mengetatkan skru kusyen secara berlebihan meningkatkan masa kitaran tanpa perlu; kusyen yang tidak mencukupi menyebabkan bunyi hentaman, tekanan mekanikal pada penutup hujung silinder dan rangka mesin, dan kegagalan pramatang pemasangan omboh.

Kedudukan Sensor

Selepas pemasangan, kuasakan silinder dan perhatikan di mana dalam lejang LED sensor menyala. Luncurkan sensor supaya LED hidup dan mati secara konsisten pada kedudukan omboh yang dikehendaki. Benarkan 2–3 mm penimbal dari hentian hujung mekanikal. Ketatkan skru pengunci penderia kepada tork yang ditentukan pengeluar — biasanya 0.3–0.8 Nm untuk penderia kecil. Sensor kurang tork tergelincir dari semasa ke semasa; penderia tork berlebihan retak.

Kualiti Bekalan Udara

Pasang unit penapis-pengawal-pelincir (FRL) di hulu injap kawalan arah yang menyuap silinder. Penapis harus mengeluarkan zarah yang lebih besar daripada 5 μm dan mencapai titik embun di bawah suhu ambien minimum untuk mengelakkan pemeluwapan di dalam silinder. Banyak pengedap silinder moden direka untuk operasi tanpa pelincir — semak data pengilang sebelum menambah minyak pelincir, kerana sesetengah pengedap direka untuk udara kering dan membengkak apabila terdedah kepada kabus minyak.

Kawalan Aliran

Pasang injap kawalan aliran meter keluar (satu setiap port) untuk mengawal kelajuan sambungan dan penarikan balik secara bebas. Meter-out — pendikit ekzos, bukan bekalan — memberikan gerakan yang lebih lancar dan terkawal dengan beban yang berbeza-beza. Meter-in boleh menyebabkan pergerakan tidak menentu di bawah beban. Tetapkan kawalan aliran secara beransur-ansur semasa memantau kelajuan: halaju rod 0.1–0.5 m/s adalah tipikal untuk kebanyakan aplikasi; aplikasi berkelajuan tinggi mungkin berjalan sehingga 1.5 m/s tetapi memerlukan injap yang lebih besar dan kusyen gred yang lebih tinggi.

Jadual Penyelenggaraan dan Penyelesaian Masalah

Silinder udara bertindak dua kali adalah antara komponen yang paling boleh dipercayai dalam sistem pneumatik, tetapi ia tidak bebas penyelenggaraan. Pendekatan penyelenggaraan berstruktur menghalang masa henti yang tidak dirancang.

Titik Pemeriksaan Rutin

• Kebocoran meterai rod — filem kecil minyak boleh diterima pada silinder pelincir; titisan atau kebocoran udara yang kelihatan pada meterai rod menunjukkan haus dan keperluan untuk penggantian kit meterai. Pada silinder yang tidak dilincirkan, sebarang kebocoran yang kelihatan adalah masalah.
• Permukaan batang — periksa markah, kakisan atau penyok yang boleh merosakkan pengedap rod. Batang yang rosak mesti diganti, bukan hanya digilap, kerana kekasaran permukaan menjejaskan kehidupan anjing laut secara mendadak.
• Fungsi sensor — sahkan LED pada setiap sensor menyala pada kedudukan omboh yang betul pada setiap syif. Penderia yang tidak lagi mencetuskan dengan pasti menunjukkan sama ada penderia yang gagal atau magnet yang lemah (amat jarang berlaku dengan magnet neodymium tetapi mungkin dalam aplikasi suhu tinggi).
• Pemasangan pengikat — semak kelonggaran yang disebabkan oleh getaran. Sapukan kompaun pengunci benang pada pengikat dalam persekitaran getaran tinggi.
• Tekanan bekalan udara — mengesahkan tekanan operasi pada salur masuk silinder sepadan dengan spesifikasi reka bentuk. Penurunan tekanan dalam talian bekalan menunjukkan tiub bersaiz kecil atau injap separa tertutup.

Corak Kerosakan Biasa dan Punca

• Silinder tidak memanjang atau menarik balik: Periksa operasi injap arah, tekanan bekalan dan sama ada injap kawalan aliran ditutup sepenuhnya. Penyenyap ekzos yang disekat juga boleh menghalang pergerakan.
• Pergerakan perlahan dan perlahan: Tiub atau kelengkapan bersaiz kecil, penapis tersumbat, kawalan aliran separa tertutup, atau tekanan bekalan yang tidak mencukupi.
• Sensor tidak mencetuskan: Sensor terkeluar dari kedudukan, sensor gagal atau pendawaian input PLC yang salah. Periksa LED penderia — jika ia menyala tetapi PLC tidak melihat isyarat, isunya ialah pendawaian atau kad input, bukan penderia atau magnet.
• Silinder hanyut di bawah beban: Kebocoran pengedap omboh dalaman membenarkan udara memintas omboh. Gantikan kit pengedap omboh. Jika lubang laras diberi markah, badan silinder mesti diganti.
• Kesan bunyi pada akhir strok: Skru kusyen tidak dilaraskan dengan betul, atau pengedap kusyen haus. Laraskan atau gantikan pengedap kusyen.

Penggantian meterai yang dirancang harus berlaku pada selang waktu yang ditentukan dalam data perkhidmatan pengilang — biasanya setiap 2,000–5,000 km perjalanan omboh atau setiap 2–5 tahun dalam aplikasi tugas sederhana. Penjejakan kitaran silinder melalui PLC menggunakan isyarat sensor itu sendiri memberikan kiraan kitaran yang tepat yang boleh mencetuskan amaran penyelenggaraan secara automatik.

Memilih Antara Pengeluar Utama

Pasaran untuk silinder pneumatik bertindak dua dengan magnet adalah matang dan berdaya saing. Beberapa pengeluar menawarkan produk yang mematuhi ISO dengan prestasi yang setanding, dan keputusan selalunya berpunca daripada faktor di luar silinder itu sendiri.

• Festo — terkenal dengan rangkaian produk yang meluas termasuk keluarga DSBC (ISO 15552) dan ADN (ISO 21287). Kuat di Eropah, dokumentasi yang luas dan alatan konfigurasi dalam talian.
• SMC — pengeluar pneumatik terbesar di dunia mengikut hasil. Siri C95 (ISO 15552) dan CQ2 (kompak) disediakan secara meluas di seluruh dunia. Julat sensor SMC sangat luas.
• Parker Hannifin — siri P1D (ISO 15552) dan P5S (ISO 6432). Kuat di Amerika Utara dan pasaran industri berat.
• Norren — RM/92000 siri ISO 15552 silinder; ketersediaan yang baik di pasaran Eropah.
• Airtac / Mindman / CKD — Pengeluar Asia menawarkan produk patuh ISO pada titik harga yang lebih rendah, digunakan secara meluas dalam aplikasi OEM sensitif kos.

Untuk pembelian penggantian dan MRO, kekalkan pengilang yang sama dengan unit yang dipasang jika boleh, untuk mengelakkan perbezaan dimensi yang halus dalam geometri slot sensor atau kedudukan port. Untuk reka bentuk mesin baharu, pilih berdasarkan ketersediaan setempat, masa utama penghantaran, harga seunit pada jumlah tahunan yang anda jangkakan dan kualiti konfigurator produk dalam talian pengeluar — konfigurator yang baik menjimatkan masa kejuruteraan yang ketara semasa reka bentuk.

Varian Istimewa Yang Perlu Diketahui

Di luar silinder udara bertindak dwi standard dengan magnet, beberapa varian khusus menangani keperluan aplikasi khusus:

Bilik Bersih dan Gred Semikonduktor

Silinder yang dimaksudkan untuk bilik bersih Kelas ISO 3–6 menggunakan bahan bergas keluar rendah, pelincir khas atau salutan filem kering, dan komponen luaran keluli tahan karat. Fungsi omboh magnet serasi sepenuhnya dengan keperluan bilik bersih kerana penderia beroperasi secara luaran dan tiada zarah logam terhasil di dalam silinder semasa operasi biasa.

ATEX / Kawasan Berbahaya

Dalam suasana mudah letupan — pondok penyembur cat, loji kimia, kemudahan pengendalian bijirin — kedua-dua silinder dan penderia mestilah diperakui ATEX. Silinder udara itu sendiri sememangnya selamat (tiada komponen elektrik), tetapi pendawaian dan perumah sensor mesti memenuhi keperluan ATEX Kategori 2 atau 3. Gunakan hanya penderia yang disenaraikan secara jelas sebagai diluluskan ATEX dengan model silinder yang dipersoalkan.

Keluli Tahan Karat Tahan Karat

Tong keluli tahan karat 316, rod omboh dan penutup hujung boleh didapati daripada beberapa pengeluar untuk aplikasi marin, luar pesisir, farmaseutikal dan gred makanan di mana aluminium atau keluli karbon akan terhakis. Sifat bukan magnet 316 tahan karat adalah serasi dengan penderiaan omboh magnet — aloi adalah austenit dan oleh itu bukan feromagnetik, jadi ia tidak mengganggu keupayaan sensor untuk mengesan medan magnet omboh.

Silinder Berbilang Kedudukan

Dengan menggabungkan silinder bertindak berkembar dengan silinder kedua dengan panjang lejang berbeza seiring, tiga kedudukan berbeza boleh dicapai: ditarik balik sepenuhnya, lejang pertengahan (silinder pertama dilanjutkan, ditarik kedua ditarik balik), dan dilanjutkan sepenuhnya (kedua-duanya dilanjutkan). Ini adalah alternatif kos efektif kepada penggerak elektrik yang dipacu servo apabila hanya tiga kedudukan diskret diperlukan. Setiap kedudukan disahkan oleh penderia magnet pada silinder masing-masing.
