Perkara yang Dilakukan oleh Silinder Kendalian Udara dan Cara Ia Menukarkan Tekanan Udara Menjadi Kuasa
Silinder kendalian udara menukarkan udara termampat kepada daya mekanikal garis lurus dengan menolak omboh melalui tiub tertutup. Daya yang dihasilkan adalah fizik mudah: tekanan didarab dengan luas omboh. A Silinder gerudi 4 dalamci berjalan pada 90 PSI menghasilkan kira-kira 1,131 paun daya pada lejang hadapan, manakala silinder yang sama pada 60 PSI turun kepada kira-kira 754 paun. Hubungan ini adalah sebab mengapa saiz gerek dan tekanan bekalan adalah dua nombor pertama yang diperiksa oleh jurutera sebelum menentukan silinder udara untuk sesuatu kerja.
Di dalam silinder, udara termampat masuk melalui port pada satu hujung tong, memaksa omboh ke arah hujung yang bertentangan. Rod omboh, disambungkan ke omboh, memanjang melalui pengedap dan kelenjar rod, memindahkan daya di luar silinder kepada apa-apa beban yang ditolak, diangkat, diikat atau ditekan. Pada lejang pemulangan, udara sama ada habis manakala spring menolak omboh ke belakang (reka bentuk lakonan tunggal) atau udara dimasukkan ke port bertentangan manakala ekzos sebelah pertama (reka bentuk lakonan berganda). Kedua-dua konfigurasi termasuk dalam kategori silinder udara pneumatik yang lebih luas dan dipilih berdasarkan berapa banyak kawalan yang diperlukan ke atas gerakan kembali.
Kerana udara termampat boleh dimampatkan, silinder udara tidak bergerak dengan ketepatan tegar yang sama seperti silinder hidraulik. Ini sebenarnya merupakan kelebihan dalam banyak aplikasi: ia memberikan mekanisme kesan kusyen semula jadi terhadap beban hentakan, yang merupakan salah satu sebab silinder udara kekal sebagai penggerak pilihan dalam talian pembungkusan, robotik pilih-dan-tempat, dan lekapan pengapit di mana kelajuan dan daya sederhana lebih penting daripada ketegaran mutlak.
Komponen Teras yang Membentuk an Silinder Udara
Setiap silinder kendalian udara, tanpa mengira saiz pengilang atau gerek, dibina daripada set bahagian asas yang sama. Tong, atau tiub, ialah cangkerang silinder yang diasah dengan ketepatan yang menempatkan omboh dan menyediakan permukaan gelongsor yang dilalui oleh pengedap omboh. Dua penutup hujung, sering dipanggil kepala dan penutup, mengelak tong pada setiap hujung dan menyediakan port udara, ciri pelekap, dan dalam kebanyakan reka bentuk sesendal rod yang memandu rod omboh. Omboh itu sendiri membawa pengedap utama, gelang getah atau poliuretana yang memisahkan dua ruang tekanan dan membolehkan omboh meluncur dengan geseran yang minimum sambil mengekalkan penghalang kedap udara.
Batang pengikat, empat bolt panjang sepanjang silinder di luar tong dalam kebanyakan reka bentuk perindustrian, kaitkan dua penutup hujung dan tong bersama-sama di bawah ketegangan. Pembinaan tie-rod inilah yang membolehkan silinder dibongkar untuk penggantian kedap tanpa pemotongan atau kimpalan, dan ia juga yang memberikan silinder ketahanannya terhadap tekanan dalaman yang cuba memaksa penutup hujung. Silinder tugas ringan kadangkala menggunakan binaan tong berulir atau berkelim dan bukannya rod pengikat, kebolehgunaan berdagang untuk jejak yang lebih kecil dan kos pembuatan yang lebih rendah.
Mengapa Udara Mampat Dipilih Berbanding Sumber Kuasa Lain
Udara termampat mempunyai beberapa sifat yang menjadikannya menarik sebagai medium penggerak berbanding dengan bendalir hidraulik atau motor elektrik. Udara bebas setelah dimampatkan, ia tidak perlu dikembalikan ke takungan seperti cecair hidraulik, dan kebocoran dalam sistem udara menimbulkan desisan dan kehilangan kecekapan kecil dan bukannya tumpahan bendalir yang mesti dibersihkan dan dilupuskan. Silinder udara juga secara semula jadi lebih selamat dalam persekitaran yang mudah meletup atau mudah terbakar, kerana tiada risiko percikan elektrik daripada penggulungan motor atau pengawal, itulah sebabnya penggerak pneumatik kekal standard dalam gerai cat, pengendalian bijirin dan proses pembuatan berat pelarut.
Silinder Udara Lakonan Tunggal lwn Berganda: Reka Bentuk Yang Sesuai dengan Aplikasi Anda
Satu-satunya titik keputusan terbesar apabila menentukan silinder kendalian udara ialah sama ada aplikasi memerlukan kuasa pada kedua-dua lejang atau hanya satu. Silinder bertindak tunggal menggunakan tekanan udara untuk memacu omboh ke satu arah dan bergantung pada spring mekanikal, graviti atau beban luaran untuk mengembalikannya. Silinder bertindak dua kali menggunakan udara termampat untuk memacu omboh dalam kedua-dua arah, memberikan daya terkawal dan kelajuan pada lanjutan dan penarikan balik.
| Ciri | Lakonan Bujang | Lakonan Berganda |
|---|---|---|
| Pelabuhan udara | 1 | 2 |
| Kaedah pulangan | Musim bunga atau beban | Tekanan udara |
| Penggunaan udara | Lebih rendah | Lebih tinggi |
| Panjang strok biasa | Pendek, bawah 6 dalamci | Panjang apa pun |
| Penggunaan biasa | Mengapit, mengecap, mengeluarkan | Menyampaikan, mengangkat, meletakkan kedudukan |
Silinder pulangan spring bertindak tunggal kehilangan sebahagian daripada daya kerjanya kepada spring itu sendiri, kerana sebahagian daripada tekanan udara masuk dibelanjakan untuk memampatkan spring balik sebelum sebarang daya keluaran berguna dihantar. Inilah sebabnya mengapa reka bentuk lakonan tunggal biasanya terhad kepada pukulan yang lebih pendek; melebihi panjang tertentu spring menjadi terlalu panjang, terlalu lemah, atau terlalu besar untuk dimuatkan di dalam perumahan bersaiz munasabah. Silinder udara bertindak dua kali mengelakkan pengehadan ini sepenuhnya, itulah sebabnya hampir setiap aplikasi industri lejang panjang atau kitaran tinggi lalai kepada reka bentuk lakonan dua kali.
Silinder Tanpa Rod: Alternatif Apabila Ruang Terhad
Silinder udara tanpa rod menggerakkan gerabak di sepanjang bahagian luar tong dan bukannya memanjangkan rod, sama ada menggunakan penghubung slot dan pengedap mekanikal atau gandingan magnet antara omboh dalaman dan gerabak luaran. Reka bentuk ini memotong panjang keseluruhan penggerak kira-kira separuh berbanding silinder gaya rod dengan lejang yang sama, kerana tiada rod pemanjang yang memerlukan ruang kelegaan melebihi panjang lejang. Silinder tanpa rod adalah perkara biasa dalam sistem gantri, stesen pilih dan letak, dan aplikasi pemindahan penghantar panjang di mana ruang lantai atau kelegaan atas adalah terhad.
Silinder Tandem dan Dupleks untuk Aplikasi Berkuasa Tinggi atau Padat
Silinder tandem bercantum dua badan silinder pada satu rod kongsi, menggandakan keluaran daya dengan berkesan untuk saiz gerudi tertentu tanpa meningkatkan diameter penggerak. Ini berguna apabila kerja memerlukan lebih banyak daya daripada satu silinder gerek itu boleh dihantar, tetapi tidak ada ruang untuk meningkatkan diameter lubang yang lebih besar. Sebaliknya, silinder dupleks, melekapkan dua silinder hujung ke hujung pada rod yang sama untuk mencipta tiga atau empat kedudukan berhenti yang berbeza daripada dua yang biasa, yang merupakan penyelesaian biasa dalam aplikasi yang memerlukan berbilang kedudukan lejang tetap tanpa menambah perkakasan hentian luaran atau penggerak dikawal servo.
Silinder Udara Teleskopik untuk Lejang Panjang dalam Panjang Tertarik Pendek
Silinder teleskopik menempatkan beberapa peringkat diameter berkurangan di dalam satu sama lain, membolehkan panjang ditarik balik yang merupakan sebahagian kecil daripada lejang dilanjutkan sepenuhnya. Walaupun lebih biasa dalam aplikasi trak pembuangan hidraulik, silinder teleskopik pneumatik digunakan di mana lejang yang sangat panjang diperlukan tetapi sampul surat yang ditarik balik mesti kekal padat, seperti reka bentuk pintu lif dan platform akses tertentu. Pertukaran ialah keluaran daya berperingkat, kerana setiap peringkat mempunyai kawasan gerek berkesan yang semakin kecil daripada yang sebelumnya.
Memadankan Saiz Gergaji, Panjang Lejang dan Diameter Rod dengan Beban Anda
Memilih silinder udara yang betul bermula dengan mengira daya yang diperlukan dan bekerja ke belakang ke saiz lubang. Formula teras adalah mudah: Daya (lbs) = Tekanan (PSI) x Luas (inci persegi), di mana kawasan dikira daripada diameter lubang omboh. Margin keselamatan sekurang-kurangnya 30% melebihi beban statik yang dikira adalah amalan standard, kerana geseran, seret pengedap, dan penurunan tekanan merentasi talian bekalan semuanya mengurangkan daya yang sebenarnya dihantar pada hujung rod.
| Saiz Gergaji | Daya pada 60 PSI | Daya pada 90 PSI | Daya pada 120 PSI |
|---|---|---|---|
| 1.5 dalam | 106 lbs | 159 lbs | 212 lbs |
| 2 dalam | 188 lbs | 283 lbs | 377 lbs |
| 3 dalam | 424 lbs | 636 lbs | 848 lbs |
| 4 in | 754 lbs | 1,131 paun | 1,508 paun |
| 5 in | 1,178 paun | 1,767 paun | 2,356 paun |
| 6 in | 1,696 paun | 2,544 paun | 3,392 paun |
Mengapa Panjang Lejang Mempengaruhi Pemilihan Diameter Rod
Rod omboh yang panjang dan nipis di bawah beban mampatan boleh tunduk atau gancu sebelum ia mencapai had daya terkadarnya. Ini dikawal oleh kelakuan lengkokan lajur, jadi apabila panjang lejang meningkat, diameter rod perlu meningkat juga, walaupun keperluan daya kekal sama. Sebagai garis panduan umum, lejang melebihi 10 hingga 12 inci biasanya memerlukan diameter rod satu saiz lebih besar daripada gandingan standard untuk gerek itu, dan silinder dengan lejang melebihi 24 inci selalunya memerlukan tiub henti perantaraan untuk mengelakkan omboh daripada terlalu bergerak ke dalam kepala tong semasa operasi berkelajuan tinggi.
Hujung Rod dan Keserasian Gaya Pemasangan
Benang hujung rod dan gaya pelekap mesti sepadan dengan mekanisme yang digerakkan. Konfigurasi pelekap biasa termasuk bebibir hadapan, bebibir belakang, lekap kaki, dan lekap trunnion, setiap satunya mengubah cara beban lentur dipindahkan ke dalam badan silinder. Silinder yang dipasang dengan pendakap kaki yang mengendalikan beban sisi, sebagai contoh, melihat lebih banyak tekanan pada pengedap tong-ke-kepalanya daripada silinder yang dipasang pada trunnion yang diselaraskan terus dengan arah perjalanan, itulah sebabnya gaya pelekap harus dipilih bersama-sama saiz gerek dan bukannya sebagai pertimbangan semula.
Pemilihan Bahan Seal untuk Keadaan Operasi Berbeza
Kompaun meterai di dalam silinder udara mempunyai pengaruh yang sama terhadap hayat perkhidmatan seperti pembinaan logam. Pengedap nitril (Buna-N) meliputi julat terluas bagi kegunaan industri am dan bertolak ansur dengan udara kedai standard dengan pelinciran ringan dengan cukup baik. Pengedap poliuretana tahan lebih baik di bawah kadar kitaran yang tinggi dan keadaan yang melelas, kerana poliuretana lebih tahan terhadap kerosakan pemotongan dan penyemperitan daripada nitril pada tekanan operasi yang sama. Pengedap Viton ditentukan apabila silinder akan terdedah kepada suhu tinggi, biasanya melebihi 200 darjah Fahrenheit, atau kepada sebarang wap hidrokarbon surih yang akan membengkak pengedap nitril dari semasa ke semasa. Memilih sebatian pengedap yang salah untuk alam sekitar adalah salah satu sebab yang paling diabaikan silinder tidak berprestasi jangka hayat kitaran terkadarnya, walaupun apabila gerek, lejang dan pemasangan semuanya ditentukan dengan betul.
Suhu Operasi dan Julat Tekanan
Silinder udara industri standard dengan pengedap nitril biasanya dinilai daripada kira-kira 14 darjah Fahrenheit hingga 175 darjah Fahrenheit, dan dari vakum sehingga 145 hingga 250 PSI bergantung pada saiz gerek dan ketebalan dinding. Silinder yang dimaksudkan untuk persekitaran luar atau tidak panas memerlukan sebatian pengedap berkadar sejuk, kerana nitril standard menjadi kaku dan kehilangan keberkesanan pengedap dengan baik sebelum ia menjadi rapuh, menyebabkan kebocoran udara dan tindak balas lembap sebelum sebarang kerosakan pengedap yang boleh dilihat muncul. Pada peringkat tinggi, melebihi tekanan undian biasanya tidak menyebabkan kegagalan serta-merta, tetapi ia mempercepatkan kehausan pengedap dan meningkatkan beban yang dihantar melalui batang pengikat, penutup hujung dan perkakasan pelekap, memendekkan hayat perkhidmatan di seluruh pemasangan dan bukan hanya pengedap.
Bekerja Melalui Contoh Pengukuran Langkah demi Langkah
Pertimbangkan aplikasi pengapit yang perlu menahan lekapan tertutup terhadap 400 paun daya pemisah, dengan bekalan udara kedai dikawal kepada 80 PSI. Membahagikan daya yang diperlukan dengan tekanan bekalan memberikan keluasan omboh minimum 5 inci persegi. Bekerja ke belakang melalui formula kawasan menunjukkan lubang kira-kira 2.5 inci memenuhi minimum itu, tetapi menggunakan margin keselamatan standard 30% untuk mengambil kira geseran dan penurunan tekanan menolak minimum praktikal kepada kira-kira 3.25 inci persegi kapasiti daya terlaras margin, yang meletakkan spesifikasi pada silinder lubang 3 inci apabila saiz standard seterusnya meningkat. Proses langkah demi langkah yang sama ini, bermula dari daya yang diperlukan, menggunakan margin keselamatan, kemudian membulatkan ke saiz lubang katalog seterusnya, terpakai tanpa mengira aplikasi tertentu.
Kusyen, Kawalan Kelajuan dan Hayat Kitaran dalam Silinder Udara Pneumatik

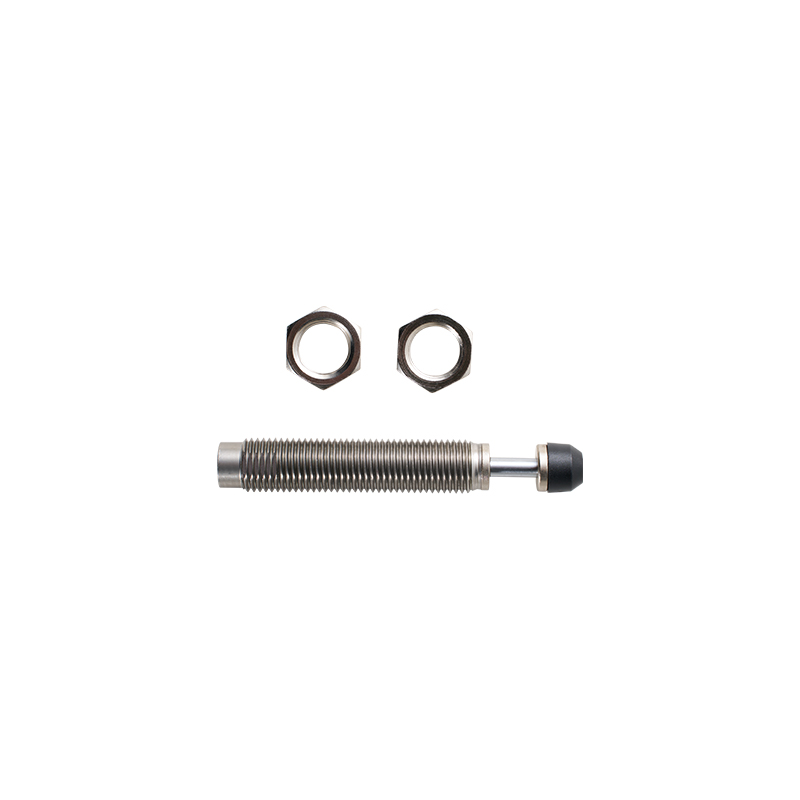

Silinder udara yang berhenti secara tiba-tiba pada penghujung lejangnya menghantar hentaman itu terus ke penutup hujung, dan dalam kitaran yang mencukupi ini membawa kepada tuangan retak, batang pengikat yang longgar dan kegagalan pengedap pramatang. Kusyen menangani perkara ini dengan memperlahankan omboh pada bahagian akhir perjalanan, biasanya 0.5 hingga 1 inci lejang terakhir, menggunakan sama ada kusyen orifis tetap atau kusyen injap jarum boleh laras.
- Kusyen tetap menggunakan pelocok tirus yang menyekat ekzos udara pada kadar yang ditetapkan, tidak menawarkan pelarasan tetapi kos yang lebih rendah.
- Kusyen boleh laras membolehkan juruteknik memperhalusi nyahpecutan dengan injap jarum, yang penting apabila berat muatan berbeza-beza antara masa pengeluaran.
- Silinder tanpa kusyen biasanya terhad kepada beban ringan dan kadar kitaran rendah, kerana setiap hentian bergantung sepenuhnya pada penyerapan hentakan mekanikal pada penutup hujung.
- Kusyen bampar elastomerik, alternatif yang lebih ringkas, menyerap sebahagian daripada hentaman dengan pad getah dan bukannya memeterkan udara, memperdagangkan beberapa keberkesanan kusyen untuk kiraan bahagian yang lebih rendah.
Kawalan kelajuan pada silinder udara dikendalikan secara berasingan daripada kusyen, biasanya melalui injap kawalan aliran yang dipasang di setiap port. Kawalan aliran meter keluar, di mana injap mengehadkan udara ekzos dan bukannya udara masuk, menghasilkan gerakan yang lebih lancar dan lebih boleh diramal daripada kawalan meter dalam, terutamanya pada aplikasi menegak di mana graviti boleh menyebabkan omboh berjalan mendahului udara yang dibekalkan dan gagap.
Bagaimana Saiz Talian dan Pemilihan Injap Mempengaruhi Kelajuan Silinder Sebenar
Kelajuan teori silinder berdasarkan penarafan aliran udara jarang dilihat dalam amalan, kerana tiub bersaiz kecil, larian lama di antara injap dan silinder, dan kelengkapan terhad semuanya menambah rintangan yang perlu diatasi oleh udara. Injap kawalan yang dinilai untuk aliran tertentu pada penurunan tekanan tertentu masih boleh menyebabkan silinder udara kebuluran jika tiub antara injap dan port silinder terlalu kecil diameternya atau dialihkan dengan beberapa selekoh ketat. Sebagai peraturan, diameter dalam tiub hendaklah bersaiz untuk mengekalkan halaju udara di bawah kira-kira 20 hingga 25 kaki sesaat untuk mengelakkan kejatuhan tekanan yang berlebihan, dan injap hendaklah dipasang sedekat mungkin dengan silinder seperti yang dibenarkan oleh aplikasi dan bukannya pada manifold yang jauh.
Jangkaan Hayat Kitaran dan Apa yang Memendekkannya
Hayat kitaran untuk silinder udara yang ditentukan dengan betul biasanya mencapai beberapa juta kitaran sebelum penggantian meterai diperlukan, dengan syarat bekalan udara ditapis untuk mengeluarkan zarah dan lembapan, dan dengan syarat silinder tidak pernah dikendalikan melebihi tekanan terkadarnya. Udara tercemar adalah satu-satunya punca paling biasa bagi kehausan pengedap pramatang dalam sistem pneumatik, mendahului kedua-dua salah jajaran dan tekanan berlebihan. Suhu ambien yang tinggi menggabungkan kesan ini, kerana haba mempercepatkan pecahan kimia kebanyakan sebatian pengedap standard dan mengurangkan ketebalan filem pelincir pada dinding gerek, meningkatkan geseran dan kadar haus secara serentak.
Amalan Pelinciran Yang Memanjangkan Hayat Perkhidmatan
Banyak silinder udara moden menghantar pra-pelincir dengan gris tahan lama yang direka bentuk untuk mengekalkan hayat kitaran terkadar tanpa pelinciran lanjut, dan menambah pelincir saluran udara luaran pada unit ini sebenarnya boleh membasuh gris kilang dan mendatangkan lebih bahaya daripada kebaikan. Silinder yang lebih lama atau tidak dilincirkan untuk hayat, sebaliknya, bergantung pada lapisan minyak ringan yang dibawa dalam aliran udara daripada pelincir sebaris, dan menjalankannya tanpa pelinciran membawa kepada haus pengedap yang dipercepatkan dalam sebahagian kecil daripada kiraan kitaran yang dinilai. Memeriksa spesifikasi pengilang untuk keperluan pelinciran sebelum menambah atau mengeluarkan pelincir sebaris mengelakkan kedua-dua mod kegagalan ini.
Tempat Silinder Kendalian Udara Digunakan Merentasi Aplikasi Perindustrian
Silinder udara digunakan di mana-mana sahaja pergerakan tolakan, tarik, angkat atau pengapit linear terkawal diperlukan tanpa kerumitan bendalir hidraulik atau kos penggerak linear elektrik. Aplikasi biasa termasuk:
- Peralatan pembungkusan dan palet, di mana pukulan yang pantas dan boleh berulang menolak produk ke dalam karton atau menjajarkan kotak pada satu baris.
- Lekapan pengapit talian pemasangan, memegang bahagian yang stabil semasa mengimpal, memukau atau pengawetan pelekat.
- Sistem pengendalian dan pengasingan bahan, di mana pintu pengalih dan penolak mengalihkan produk pada penghantar.
- Pemprosesan makanan dan minuman, di mana silinder tahan karat berkadar pencucian bertolak ansur dengan kitaran pembersihan yang kerap.
- Peralatan kerja kayu dan pengecap logam, tempat silinder memacu mesin penekan, pengapit dan mekanisme suapan.
- Pemasangan automotif, pemeriksaan pintu penggerak, lekapan perkakas dan perkakas hujung lengan robotik.
- Peralatan pencetakan dan penukaran label, di mana pukulan pendek yang tepat dan boleh diulang mengawal penggelek ketegangan web dan stesen pemotongan.
- Mesin acuan plastik dan getah, mengendalikan pin ejektor acuan dan mengapit bahagian alat antara kitaran.
- Pembuatan tekstil, di mana silinder mengawal penyebaran fabrik, lekapan pemotongan dan peranti penegang.
Setiap persekitaran ini meletakkan permintaan yang berbeza pada silinder. Silinder gred makanan cucian memerlukan bahan rod tahan kakisan dan galas yang dimeterai, manakala aplikasi pengecapan logam memerlukan pembinaan rod pengikat tugas berat yang dinilai untuk pemuatan kejutan pada setiap kitaran. Memilih silinder udara tanpa mengambil kira persekitaran operasi adalah salah satu punca kegagalan awal yang paling biasa, walaupun pengiraan daya dan lejang adalah betul.
Aplikasi Talian Pembungkusan dalam Perincian Lebih Dekat
Dalam peralatan pembungkusan secara khusus, silinder udara biasanya berjalan pada kadar kitaran yang tinggi, selalunya beberapa ratus kitaran sejam pada talian berterusan, yang meletakkan premium pada kualiti kusyen dan pengedap. Silinder padat lejang pendek digemari di sini kerana ia muat dalam sampul ketat bingkai mesin pembungkusan, dan banyak OEM pembungkusan menentukan silinder dengan pengedap pra-pelincir untuk hayat khusus untuk mengelakkan beban penyelenggaraan pelinciran semula berpuluh-puluh penggerak yang tersebar merentasi satu baris.
Aplikasi Perindustrian Berat dan Peralatan Mudah Alih
Dalam tetapan perindustrian yang lebih berat seperti pemprosesan keluli, faundri dan peralatan mudah alih, silinder udara dipilih kurang untuk kelajuan kitaran dan lebih banyak untuk toleransinya terhadap persekitaran suhu tinggi yang kotor berbanding dengan penggerak elektrik, dan untuk kebolehmampatan menyerap hentakan udara berbanding sistem hidraulik tegar dalam aplikasi yang melibatkan beban hentaman secara tiba-tiba, seperti acuan mekanikal.
Silinder Udara lwn Silinder Hidraulik lwn Penggerak Linear Elektrik
Memilih antara silinder kendalian udara, silinder hidraulik dan penggerak linear elektrik bergantung kepada ketumpatan daya, keperluan ketepatan dan persekitaran operasi. Silinder udara terletak di tengah-tengah perbandingan ini: kurang padat daya daripada hidraulik, kurang tepat daripada penggerak elektrik yang dipacu servo, tetapi lebih mudah, lebih murah dan lebih memaafkan persekitaran yang kotor atau berbahaya daripada mana-mana alternatif.
| Atribut | Silinder Udara | Silinder Hidraulik | Penggerak Elektrik |
|---|---|---|---|
| Daya setiap saiz lubang | Sederhana | Sangat tinggi | Rendah hingga sederhana |
| Ketepatan kedudukan | Rendah tanpa sensor tambahan | Sederhana | Sangat tinggi |
| Kebersihan operasi | Bersih, udara sahaja | Risiko kebocoran cecair | Bersih |
| Kos pendahuluan biasa | rendah | Sederhana to high | Sederhana to high |
| Kelajuan tindak balas | Cepat | Sederhana | Cepat, controllable |
Apabila Silinder Udara Adalah Pilihan Yang Tepat
Silinder udara paling masuk akal apabila aplikasi memerlukan gerakan pantas, berulang antara dua titik akhir tetap, daya sederhana dan toleransi untuk sedikit kebolehmampatan dalam gerakan. Ia juga merupakan pilihan lalai apabila kemudahan itu sudah mempunyai bekalan udara termampat pusat, kerana kos tambahan untuk menambah satu lagi peranti tergerak udara adalah jauh lebih rendah daripada memasang unit kuasa hidraulik khusus atau pendawaian pemacu servo untuk satu paksi gerakan.
Bila Perlu Pertimbangkan Alternatif Hidraulik atau Elektrik Sebaliknya
Aplikasi yang memerlukan daya yang sangat tinggi dalam lubang padat, seperti kerja penekan berat atau pengangkatan struktur, secara amnya mengutamakan silinder hidraulik, kerana bendalir hidraulik pada dasarnya tidak boleh mampat dan boleh bertekanan jauh lebih tinggi daripada udara termampat tanpa peningkatan berkadar dalam saiz silinder. Aplikasi yang memerlukan kawalan berbilang kedudukan yang tepat, boleh diprogramkan, seperti pilihan dan tempat robotik dengan titik henti boleh ubah, biasanya lebih baik dilayan oleh penggerak linear elektrik dengan pemacu servo atau stepper, kerana silinder udara sememangnya peranti dua kedudukan melainkan injap berkadar yang mahal dan penderia kedudukan ditambah.
Bahan Badan Silinder dan Piawaian Pembinaan
Tong dan bahan penutup hujung silinder kendalian udara menentukan kedua-dua berat dan rintangannya terhadap persekitaran operasi. Aluminium anod setakat ini merupakan pembinaan yang paling biasa untuk silinder udara industri standard, menawarkan nisbah kekuatan-ke-berat yang kuat dan rintangan kakisan semula jadi yang sesuai untuk kebanyakan persekitaran pembuatan dalaman. Pembinaan keluli tahan karat, walaupun lebih berat dan lebih mahal, ditetapkan untuk pencucian, makanan dan minuman, farmaseutikal dan aplikasi luar di mana rintangan kakisan diutamakan berbanding berat.
Piawaian Pemasangan ISO, NFPA dan VDMA
Dua keluarga pemasangan piawai utama menguasai pasaran silinder udara: keluarga ISO 15552 (dahulunya VDMA 24562) yang biasa di Eropah dan Asia, dan keluarga NFPA yang biasa di Amerika Utara. Silinder yang dibina mengikut piawaian ini berkongsi corak bolt biasa, lokasi port dan dimensi sampul keseluruhan merentas pengeluar yang berbeza, yang bermaksud silinder daripada satu pembekal selalunya boleh digantikan dengan model yang setara daripada pembekal lain tanpa mereka bentuk semula pendakap pelekap atau paip. Menentukan silinder kepada salah satu daripada piawaian yang diiktiraf ini, dan bukannya gaya badan proprietari, adalah cara praktikal untuk mengelak daripada dikunci dalam satu pengeluar untuk alat ganti masa hadapan.
Kemasan Tong dan Toleransi Gergaji
Permukaan lubang dalaman tong silinder udara biasanya diasah kepada kemasan permukaan yang halus, kerana permukaan lubang yang lebih kasar mempercepatkan haus pengedap dan meningkatkan geseran pemisah, daya tambahan yang diperlukan untuk menggerakkan omboh dari hentian mati. Permukaan lubang beranod keras atau bersalut krom memanjangkan hayat perkhidmatan lagi dalam aplikasi kasar atau kitaran tinggi, dengan kos tambahan yang sederhana berbanding kemasan anod standard.
Penyelenggaraan, Kehausan Pengedap dan Menyelesaikan Masalah Silinder Udara Biasa
Kebanyakan kegagalan silinder udara menjejak kembali kepada salah satu daripada tiga punca: udara tercemar, salah jajaran dengan beban, atau beroperasi melepasi tekanan terkadar atau julat suhu. Menyedari simptom awal setiap satu membantu mengelakkan masa henti yang tidak dirancang.
Udara Bocor Melepasi Pengedap Omboh
Silinder yang perlahan-lahan kehilangan daya penahan semasa bertekanan dan melahu, kadangkala dipanggil menjalar atau hanyut, biasanya menunjukkan pengedap omboh haus yang membolehkan udara memintas dari satu sisi omboh ke sisi yang lain. Ini adalah kehausan biasa dari semasa ke semasa tetapi memecut dengan mendadak jika bekalan udara membawa lembapan atau skala paip, kerana zarah mengikis bibir pengedap dengan setiap lejang.
Kebocoran Pengedap Rod dan Kehilangan Udara Luaran
Udara yang keluar mengelilingi rod omboh itu sendiri, selalunya boleh dilihat sebagai desisan samar atau lapisan cahaya pelincir yang terkumpul berhampiran kelenjar rod, menghala ke meterai rod yang haus atau permukaan rod berjaring. Rod yang dijaringkan selalunya disebabkan oleh pemuatan sisi daripada pelekap yang tidak sejajar dan bukannya pengedap itu sendiri, jadi penggantian pengedap tanpa membetulkan penjajaran biasanya membawa kepada kegagalan berulang dalam beberapa kitaran yang singkat.
Pergerakan Lembap atau Tidak Menentu
Apabila silinder bertindak berkembar bergerak tidak sekata atau terhenti di tengah-tengah lejangnya, punca yang paling biasa ialah saluran udara separa terhad, injap bersaiz kecil atau set injap kawalan aliran terlalu ketat. Sebelum menggantikan mana-mana komponen, memeriksa tekanan bekalan pada port silinder itu sendiri, bukan hanya pada tolok pemampat, menyelesaikan sebahagian besar kes ini, kerana penurunan tekanan pada larian tiub yang panjang atau sempit mudah diabaikan.
Mendiagnosis Seal Mana Yang Sebenarnya Dipakai
Ujian kebocoran sabun dan air yang mudah digunakan pada kelenjar rod dan di sekeliling penutup hujung semasa silinder bertekanan dan pegun dengan cepat mengasingkan sama ada kebocoran datang daripada pengedap rod, gasket penutup hujung, atau pemasangan dan bukannya pengedap omboh dalaman. Jika buih tidak kelihatan secara luaran tetapi silinder masih kehilangan tekanan penahanan dari semasa ke semasa, pengedap omboh itu sendiri adalah punca yang mungkin, kerana udara memintas secara dalaman dari satu ruang ke ruang yang lain dan bukannya melarikan diri ke atmosfera.
Jadual Penyelenggaraan Pencegahan yang disyorkan
Rutin penyelenggaraan pencegahan asas untuk silinder kendalian udara termasuk memeriksa penapis saluran udara setiap bulan, memeriksa permukaan rod untuk pemarkahan atau pitting semasa masa henti yang dijadualkan, mengesahkan bolt pelekap kekal tork mengikut spesifikasi, dan mengesahkan pelarasan kusyen tidak hanyut selepas kitaran hentaman berulang. Mengikuti rutin ini secara konsisten adalah perkara yang memisahkan silinder yang mencapai hayat kitaran penarafan penuh daripada silinder yang memerlukan penggantian awal.
| Item Penyelenggaraan | Kekerapan yang Dicadangkan | Apa yang perlu disemak |
|---|---|---|
| Penapis udara dan longkang | Bulanan | Pengumpulan lembapan, keadaan elemen penapis |
| Permukaan batang | Suku tahunan | Pemarkahan, pitting, kakisan |
| Perkakasan pemasangan | Suku tahunan | Tork bolt, keretakan kurungan |
| Pelarasan kusyen | Separuh tahunan | Hanyut injap jarum, bunyi hentaman |
| Keadaan meterai | Setiap tahun atau pada pencapaian kitaran | Kebocoran dalaman, kebocoran luaran |
Soalan Lazim Mengenai Silinder Kendalian Udara
Apakah perbezaan antara silinder udara dan penggerak pneumatik?
Silinder udara ialah satu jenis penggerak pneumatik khusus yang menghasilkan gerakan linear. Istilah yang lebih luas penggerak pneumatik juga termasuk penggerak berputar, motor udara, dan penggerak diafragma, jadi setiap silinder udara ialah penggerak pneumatik, tetapi bukan setiap penggerak pneumatik adalah silinder.
Bagaimanakah cara saya mengira output daya silinder kendalian udara?
Darabkan tekanan bekalan dalam PSI dengan luas omboh dalam inci persegi. Untuk anggaran medan kasar, ambil diameter lubang, kuasa duakannya, darab dengan 0.785, kemudian darab dengan tekanan garisan. Tolak kira-kira 10 hingga 15% untuk geseran dan seret mengelak untuk mendapatkan daya kerja yang realistik dan bukannya maksimum teori.
Bolehkah silinder udara berjalan di udara kedai, atau adakah ia memerlukan pemampat khusus?
Udara termampat kedai standard berfungsi dengan baik untuk kebanyakan silinder udara selagi ia melalui penapis, pengawal selia dan pelincir (unit FRL) sebelum sampai ke silinder. Melangkau penapisan ialah punca utama haus pengedap pramatang, tidak kira seberapa baik silinder itu sendiri ditentukan.
Berapa lama silinder udara biasanya bertahan sebelum memerlukan pembaikan?
Dengan udara yang bersih, kering, dikawal dengan betul dan penjajaran yang betul, kebanyakan silinder udara industri mencapai satu hingga beberapa juta kitaran sebelum penggantian pengedap diperlukan. Silinder yang beroperasi dalam persekitaran berdebu, basah atau bersuhu tinggi tanpa perlindungan yang betul melihat selang perkhidmatan yang jauh lebih pendek.
Mengapakah silinder udara saya bergerak lebih pantas apabila ditarik balik daripada sambungan?
Ini biasanya disengajakan atau hasil daripada kawasan omboh berbeza dan bukannya kecacatan. Pada silinder bertindak dwi standard, bahagian rod mempunyai kawasan omboh yang kurang berkesan daripada bahagian penutup kerana rod itu sendiri menyesarkan isipadu, jadi aliran udara yang sama menggerakkan omboh lebih cepat pada penarikan balik daripada pada sambungan. Jika perbezaan kelajuan tidak diingini, ia boleh diseimbangkan dengan injap kawalan aliran pada setiap port.
Apakah yang menyebabkan silinder udara terhenti di bawah beban?
Terhenti biasanya bermakna daya yang ada pada tekanan bekalan semasa adalah terlalu hampir dengan beban sebenar, selalunya kerana geseran, seret pengedap, atau gerek bersaiz kecil tidak diambil kira semasa spesifikasi. Meningkatkan tekanan bekalan, meningkatkan saiz gerek, atau mengurangkan beban adalah tiga pembaikan praktikal.
Bolehkah silinder udara menahan beban dalam kedudukan pertengahan lejang tetap?
Tidak boleh dipercayai dengan sendirinya. Kerana udara boleh mampat, silinder udara standard akan hanyut sedikit di bawah beban walaupun dengan kedua-dua port disekat, kerana lajur udara yang terperangkap memampat di bawah tekanan. Aplikasi yang memerlukan kedudukan pertengahan lejang terkunci biasanya menambah silinder pengunci mekanikal atau brek luaran dan bukannya bergantung pada tekanan udara terperangkap sahaja.
Apakah perbezaan antara silinder padat dan silinder tie-rod standard?
Silinder udara padat menggunakan badan bukan batang pengikat yang lebih pendek, selalunya persegi atau bulat untuk meminimumkan panjang keseluruhan bagi gerek dan lejang tertentu, memperdagangkan beberapa kebolehservisan medan untuk jejak pemasangan yang lebih kecil. Silinder tie-rod standard lebih panjang untuk lejang yang sama tetapi boleh dibina semula sepenuhnya menggunakan kit pengedap gantian standard, menjadikannya pilihan yang lebih biasa dalam aplikasi di mana penyelenggaraan medan jangka panjang dijangkakan.
Adakah silinder udara memerlukan tekanan udara minimum tertentu untuk berfungsi?
Kebanyakan silinder udara standard mula menghasilkan daya yang boleh digunakan pada tekanan serendah 15 hingga 20 PSI, walaupun geseran dan seret kedap menggunakan bahagian berkadar yang lebih besar daripada daya yang ada pada tekanan rendah. Aplikasi dengan beban ringan boleh berjalan dengan jayanya pada tekanan yang dikurangkan untuk menjimatkan kos tenaga udara termampat, dengan syarat daya yang dikurangkan masih selesa melebihi beban dengan margin.
Bagaimanakah saya boleh memilih antara badan silinder aluminium dan keluli tahan karat?
Badan aluminium lebih ringan dan lebih murah, menjadikannya lalai untuk kegunaan industri dalaman standard. Badan keluli tahan karat dipilih apabila silinder akan terdedah kepada bahan kimia pencuci, kelembapan tinggi, cuaca luar atau keperluan kebersihan makanan dan farmaseutikal, memandangkan tahan karat menahan kakisan yang sebaliknya akan mengotori tong aluminium dari semasa ke semasa dalam keadaan tersebut.
