Apa yang Silinder Udara Sebenarnya Berlaku dalam Barisan Pengeluaran
Silinder udara menukarkan tekanan udara termampat kepada daya mekanikal linear, dan jawapan ringkas bagi sesiapa yang memilih satu ialah ini: saiz gerudi menentukan pengeluaran daya, panjang lejang menentukan jarak perjalanan, dan reka bentuk rod menentukan kapasiti galas beban di bawah beban sisi . Silinder penggerak pneumatik standard yang berjalan pada udara kedai 6 bar (87 psi) dengan lubang 32mm menghasilkan kira-kira 482 newton daya pada lejang tolak, yang cukup untuk memacu kebanyakan tugas pengapit, pengangkatan dan penekanan yang terdapat pada peralatan pembungkusan dan pemasangan. Jika proses memerlukan lebih banyak daya tanpa meningkatkan saiz gerek, satu-satunya laluan praktikal ialah menaikkan tekanan talian (dalam had terkadar silinder, biasanya 10 bar untuk unit standard) atau bertukar kepada reka bentuk silinder tandem yang menyusun dua omboh pada satu rod.
Silinder penggerak terbahagi kepada dua keluarga mekanikal yang luas: silinder bertindak tunggal, yang menggunakan tekanan udara untuk bergerak ke satu arah dan spring untuk kembali, dan silinder bertindak dua, yang menggunakan tekanan udara untuk sambungan dan penarikan balik. Reka bentuk bertindak dua kali menyumbang kira-kira 75% daripada pemasangan silinder pneumatik industri mengikut data pengedar komponen daripada katalog Festo dan SMC, sebahagian besarnya kerana ia menawarkan daya dan kelajuan terkawal dalam kedua-dua arah dan tidak membazir tenaga memampatkan spring balik pada setiap kitaran.
Mengira Daya Silinder: Nombor Yang Penting
Formula daya untuk silinder pneumatik adalah mudah: Daya (N) = Tekanan (bar) x Luas (cm²) x 10 . Luas omboh dikira daripada diameter lubang menggunakan formula luas bulatan piawai, π kali jejari kuasa dua. Untuk lejang sisi rod (tarik balik), luas keratan rentas rod mesti ditolak daripada jumlah luas omboh, itulah sebabnya daya penarikan sentiasa lebih rendah daripada daya lanjutan pada silinder dua tindakan, selalunya sebanyak 10% hingga 15% bergantung pada diameter rod.
| Diameter lubang | Kawasan Omboh | Paksa pada 6 Bar | Aplikasi Biasa |
|---|---|---|---|
| 16 mm | 2.01 cm² | 120 N | Pelepasan bahagian kecil, gating |
| 25 mm | 4.91 cm² | 295 N | Lekapan pengapit cahaya |
| 32 mm | 8.04 cm² | 482 N | Penghantar berhenti, tolak plat |
| 50 mm | 19.63 cm² | 1178 N | Pemasangan tekan, membentuk kepingan logam |
| 80 mm | 50.27 cm² | 3016 N | Pengapit berat, perkakas tuangan die |
Perlu diingat bahawa daya teori daripada formula ini mewakili output maksimum yang tersedia sebelum kehilangan geseran. Daya hantaran dunia sebenar berjalan kira-kira 5% hingga 10% lebih rendah disebabkan oleh geseran kedap, terutamanya dalam silinder yang telah berjalan untuk tempoh yang lama tanpa penyelenggaraan pelinciran.
Gaya Badan Silinder dan Apabila Setiap Satu Sesuai
Silinder udara dihasilkan dalam beberapa konfigurasi badan, dan memilih gaya yang salah adalah salah satu sumber haus pramatang yang paling biasa pada peralatan automatik.
Badan Bulat (ISO 6432) Silinder
Ini adalah pilihan yang paling padat untuk saiz lubang tertentu dan mudah dipasang ke dalam bingkai mesin yang ketat menggunakan kurungan clevis atau flange. Ia biasanya ditemui dalam saiz gerek dari 8mm hingga 25mm dan digemari untuk senjata pilih-dan-tempat, mekanisme ejektor kecil, dan aplikasi gating di mana ruang sepanjang paksi penggerak adalah terhad.

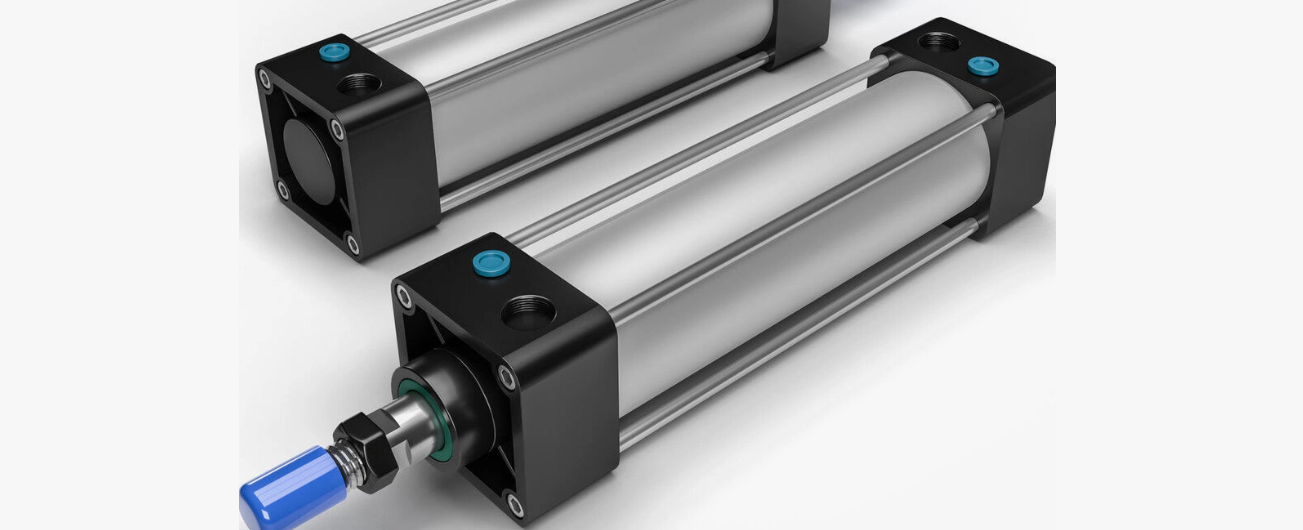

Badan Profil (ISO 15552) Silinder
Badan keratan rentas persegi atau segi empat tepat dengan slot pelekap bersepadu di sepanjang keempat-empat sisi. Permukaan rata dan alur T-slot membenarkan pereka bolt sensor, kurungan dan rel pemandu terus ke badan silinder tanpa lekapan tambahan. Gaya ini mendominasi dalam julat lubang 32mm hingga 125mm dan merupakan pilihan lalai untuk automasi industri am.
Silinder Berpandu (Gelongsor).
Ini menggabungkan silinder standard dengan rod panduan linear terbina dalam, biasanya dua aci keluli keras yang berjalan selari dengan rod utama. Rod pemandu menyerap beban sisi dan tork yang sebaliknya akan membengkok atau haus rod dan pengedap silinder standard. Sebarang aplikasi di mana beban dikenakan di luar tengah dari garis tengah rod, seperti lengan penolak atau pencengkam berputar, harus menggunakan silinder berpandu dan bukannya silinder rod standard. , kerana pemuatan sisi adalah punca terbesar kegagalan meterai rod pramatang.
Silinder Padat
Lejang pendek, unit profil rata yang direka untuk operasi pengapit di mana ruang paksi berada pada tahap premium, seperti pada meja putar berbilang stesen. Panjang lejang jarang melebihi 50mm, tetapi muka pelekap rata dan panjang keseluruhan yang dikurangkan menjadikannya sesuai untuk pemasangan di mana silinder standard tidak sesuai.
Gaya Pelekap dan Tukar Ganti Mekanikalnya
Gaya pelekap yang dipilih bukan sahaja mempengaruhi pemasangan tetapi tekanan lenturan badan silinder dan pengalaman rod semasa operasi.
- Pemasangan kaki : Diketatkan di sepanjang bahagian bawah badan silinder, ringkas dan tegar, tetapi memerlukan laluan beban diselaraskan dengan sempurna untuk mengelakkan momen lentur pada tiub badan.
- Pemasangan bebibir : Diketatkan pada penutup atau hujung kepala, sangat tegar untuk aplikasi tolak/tarik paksi, biasa pada peralatan penekan dan pengecap.
- Pemasangan Trunnion : Titik pangsi membolehkan silinder berayun semasa ia memanjang, penting untuk lengan pengapit dan mekanisme angkat yang berputar melalui lengkok dan bukannya bergerak dalam garis lurus.
- Pemasangan Clevis : Sambungan pin-dan-garpu di bahagian belakang silinder, kerap dipasangkan dengan clevis di hujung rod juga, membenarkan keseluruhan silinder berputar semasa lejang.
Pelekap Trunnion dan clevis adalah satu-satunya pilihan yang harus digunakan apabila laluan penggerak bukan garis lurus, kerana pelekap tegar pada beban berputar akan membengkokkan rod omboh dengan cepat.
Penggunaan Udara: Saiz Pemampat dengan Betul
Satu faktor yang diabaikan apabila menambah silinder pada sistem pneumatik sedia ada ialah jumlah permintaan udara. Setiap kitaran silinder menggunakan isipadu udara termampat sama dengan luas omboh yang didarab dengan panjang lejang, digandakan untuk silinder bertindak dua kali kerana kedua-dua ruang mengisi dan mengekzos setiap kitaran.
Sebagai contoh, silinder gerudi 50mm dengan lejang 200mm mempunyai isipadu omboh kira-kira 393 cm³ pada bahagian sambungan. Tambahkan isipadu bahagian rod (kurang sedikit disebabkan oleh anjakan rod, panggil ia 370 cm³), dan satu kitaran penuh menggunakan kira-kira 763 cm³ udara bebas pada tekanan atmosfera, didarab dengan nisbah mampatan. Pada 6 bar (7 bar mutlak), itu kira-kira 5.3 liter udara percuma setiap kitaran. Mesin yang menjalankan silinder ini pada 20 kitaran seminit akan menggunakan kira-kira 106 liter seminit udara bebas hanya untuk satu penggerak itu , yang merupakan beban bermakna apabila didarab merentasi mesin dengan sedozen atau lebih silinder.
| Saiz Gergaji | Lejang 100mm | Lejang 200mm | Lejang 300mm |
|---|---|---|---|
| 25 mm | 26 L/min | 52 L/min | 78 L/min |
| 32 mm | 42 L/min | 84 L/min | 127 L/min |
| 50 mm | 53 L/min | 106 L/min | 159 L/min |
| 80 mm | 135 L/min | 271 L/min | 406 L/min |
Tumbuhan lazimnya meremehkan saiz pemampat apabila menambah sel automasi baharu kerana mereka mengira berdasarkan lubang silinder sahaja tanpa mengambil kira kadar kitaran. Pemampat yang bersaiz kecil untuk jumlah permintaan menyebabkan tekanan talian mengendur semasa kitaran puncak, yang secara langsung mengurangkan output daya setiap silinder pada sistem secara serentak, kadangkala menyebabkan juruteknik tersalah mendiagnosis gejala sebagai penggerak yang gagal apabila punca sebenar adalah di hulu.
Kusyen Akhir Strok dan Mengapa Ia Memanjangkan Hayat Perkhidmatan
Pada penghujung setiap lejang, omboh menyah pecutan dengan menghempas ke penutup hujung kecuali ada bentuk kusyen. Silinder standard tanpa kusyen dihadkan kepada halaju omboh yang agak rendah, biasanya di bawah 0.3 meter sesaat, sebelum daya hentaman mula merosakkan omboh, penutup hujung dan perkakasan pelekap.
Kusyen boleh laras menggunakan injap jarum untuk mendikit udara ekzos dalam perjalanan 10 hingga 15mm terakhir, memperlahankan omboh sebelum ia menyentuh penutup hujung. Ciri tunggal ini boleh memanjangkan hayat perkhidmatan silinder dengan ketara, kerana renjatan mekanikal berulang bagi hentian tidak berkusyen merupakan penyumbang utama kepada haus pengedap, longgarkan pengikat, dan akhirnya keretakan tuangan penutup hujung pada silinder berbadan aluminium.
Untuk aplikasi berjalan di atas 0.5 m/s, atau untuk mana-mana silinder yang membawa jisim beban melebihi beberapa kilogram, kusyen udara boleh laras harus dianggap sebagai keperluan standard dan bukannya peningkatan pilihan . Bampar getah menawarkan alternatif kos yang lebih rendah untuk beban yang lebih ringan dan kelajuan yang lebih rendah, menyerap impak melalui ubah bentuk anjal dan bukannya pendikit udara, tetapi ia haus dan memerlukan penggantian berkala.
Pemilihan Bahan untuk Persekitaran Operasi Berbeza
Badan, rod dan bahan pengedap silinder penggerak menentukan sejauh mana ia bertahan di luar lantai kilang yang bersih, kering dan terkawal iklim.
Silinder Badan Aluminium Standard
Aluminium anodized adalah lalai untuk kegunaan dalaman umum. Ia ringan, tahan kakisan permukaan daripada kelembapan biasa, dan mesin dengan mudah untuk lubang ketepatan yang diperlukan untuk mengekalkan pengedap yang baik. Ia tidak sesuai untuk persekitaran dengan bahan kimia pencuci kaustik atau pendedahan air masin yang berterusan tanpa salutan tambahan.
Silinder Keluli Tahan Karat
Digunakan dalam pemprosesan makanan, farmaseutikal dan aplikasi marin yang mencuci dengan pembersih berklorin atau pendedahan kepada udara masin adalah rutin. Silinder tahan karat berharga lebih tinggi, biasanya 1.5 hingga 2.5 kali ganda harga unit aluminium yang setara, tetapi elakkan kakisan pitting yang memerlukan penggantian yang kerap dalam persekitaran ini.
Sebatian Meterai
Pengedap nitril (NBR) adalah standard untuk perkhidmatan udara am pada suhu dari -20°C hingga 80°C. Untuk aplikasi suhu tinggi berhampiran ketuhar atau stesen kimpalan, pengedap fluorokarbon (FKM/Viton) memanjangkan julat boleh guna sehingga sekitar 150°C tetapi kos yang lebih tinggi. Untuk mesin gred makanan dan farmaseutikal, sebatian pengedap yang mematuhi FDA diperlukan dan harus dinyatakan dengan jelas semasa membuat pesanan, kerana pengedap standard mungkin tidak memenuhi keperluan pemprosesan kebersihan.
Gejala Kegagalan Biasa dan Punca Puncanya
Juruteknik lapangan berulang kali menghadapi segelintir corak kegagalan yang sama pada silinder penggerak, dan mengenalinya dengan cepat menjimatkan masa henti yang ketara.
| simptom | Kemungkinan Punca | Tindakan Pembetulan |
|---|---|---|
| Strok perlahan atau lembap | Tiub bersaiz kecil, kelengkapan terhad atau tekanan talian rendah | Periksa tekanan bekalan pada port silinder, besarkan diameter tiub |
| Udara bocor dari hujung rod | Pengedap rod haus, selalunya dari pemuatan sisi atau pencemaran | Gantikan kit pengedap, periksa pemarkahan rod dan sumber beban sisi |
| Silinder hanyut apabila udara dimatikan | Pintasan kedap omboh dalaman membenarkan pemindahan udara antara ruang | Gantikan pengedap omboh, periksa lubang untuk pemarkahan |
| Dentuman kuat pada akhir strok | Kusyen hilang atau haus, halaju yang berlebihan | Laraskan injap jarum kusyen atau tambah kawalan aliran pada ekzos |
| Rod omboh bengkok | Pemuatan sisi melebihi had undian, salah jajaran | Gantikan dengan silinder berpandu atau penjajaran mekanikal yang betul |
Kebanyakan kegagalan silinder pramatang dikesan kembali kepada dua punca utama: beban sisi pada rod daripada pelekap yang tidak sejajar, dan bekalan udara tercemar yang membawa lembapan atau zarah ke dalam pengedap. Unit penapis-pengawal-pelincir (FRL) yang diselenggara dengan betul di hulu setiap penggerak menangani punca kedua secara langsung, dan pemeriksaan penjajaran rutin semasa penyelenggaraan pencegahan menangani yang pertama.
Senarai Semak Praktikal untuk Menentukan Silinder Penggerak Baharu
Apabila menentukan silinder penggerak pneumatik baharu untuk reka bentuk atau pemasangan semula mesin, bekerja melalui perkara berikut untuk mengelakkan kesilapan spesifikasi yang paling biasa.
- Kira daya yang diperlukan pada tekanan talian yang dijangkakan paling rendah, bukan tekanan nominal, kerana tekanan boleh merosot semasa permintaan puncak.
- Pilih saiz gerudi dengan margin keselamatan sekurang-kurangnya 25% melebihi keperluan daya minimum yang dikira.
- Sahkan panjang lejang mengambil kira perjalanan mekanikal penuh serta sebarang jarak kusyen pada setiap hujung.
- Pilih silinder berpandu jika sebarang beban sisi atau tork akan dikenakan pada rod semasa lejang.
- Padankan bahan pengedap dan bahan badan dengan persekitaran ambien, termasuk suhu, kelembapan dan pendedahan kimia.
- Tentukan jenis kusyen berdasarkan halaju omboh yang dijangkakan dan jisim beban.
- Sahkan gaya pelekap sepadan dengan laluan beban, garis lurus berbanding gerakan berputar.
- Tambahkan penggunaan udara silinder baharu kepada jumlah permintaan sistem dan sahkan kapasiti pemampat.
Mengikuti urutan ini mengikut tertib, bukannya bermula dari nombor bahagian katalog dan bekerja mundur, ialah perbezaan antara penggerak yang berjalan dengan pasti selama bertahun-tahun dan yang menjadi item penyelenggaraan berulang dalam beberapa bulan selepas pemasangan.
