Silinder Mini Keluli Tahan Karat Siri CM2 (Lakuan Tunggal) Pembekal

Rumah / Produk / Silinder Udara / Mini Silinder / Silinder Mini Keluli Tahan Karat Siri CM2 (Lakuan Tunggal)

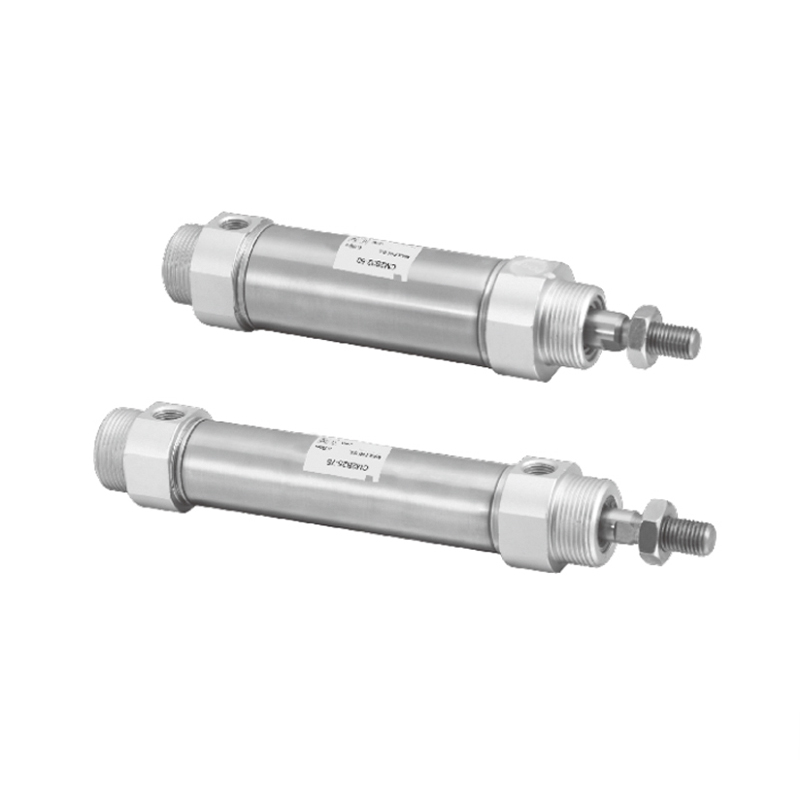

Silinder Mini Keluli Tahan Karat Siri CM2 (Lakuan Tunggal)
  • Silinder Mini Keluli Tahan Karat Siri CM2 (Lakuan Tunggal)
Mini Silinder

Silinder Mini Keluli Tahan Karat Siri CM2 (Lakuan Tunggal)

Silinder Mini Keluli Tahan Karat Siri CM2 (Single Acting) ialah silinder mini keluli tahan karat dengan reka bentuk yang canggih. Ia mengamalkan prinsip pemanduan satu lakonan dan amat sesuai untuk persekitaran yang kekangan ruang dan bersih tahan kakisan. Terasnya bergantung pada hidup-mati medium pemanduan dan spring terbina dalam untuk mencapai pergerakan arah dan set semula automatik rod omboh.

·Rod omboh memanjang apabila memandu, dan spring diset semula apabila tekanan dikeluarkan: Apabila medium pemanduan bertindak pada silinder, ia mengatasi daya spring terbina dalam dan menolak rod omboh ke luar untuk melakukan kerja; sebaik sahaja medium pemanduan dialihkan atau terganggu, spring termampat serta-merta membebaskan tenaga yang disimpan, memaksa rod omboh menarik balik secara stabil dan boleh dipercayai ke kedudukan awal.
·Rod omboh mengecut apabila memandu, dan spring memanjang apabila tekanan dikeluarkan: Apabila medium pemanduan bertindak pada silinder, ia memampatkan spring terbina dalam dan menarik rod omboh ke dalam pada masa yang sama; selepas medium pemanduan dialihkan atau terganggu, daya set semula spring menguasai, secara aktif menolak rod omboh ke luar dan kembali ke keadaan lanjutan asal.

E-mel: manager@cktworld.com
Muat Turun
SEBELUM：Silinder Mini Keluli Tahan Karat Siri MA
SELEPAS：Silinder Mini Keluli Tahan Karat Siri CM2 (Lakuan Berganda)
  • Diameter silinder (mm) 20 25 32 40
    Cecair yang digunakan Udara
    Mod pengendalian Lakonan tunggal
    Tekanan operasi maksimum 1.0 MPa
    Tekanan operasi minimum 0.18 MPa (mampatan spring), 0.23 MPa (sambungan spring)
    Suhu ambien dan bendalir Suis bukan magnet: -10°C hingga 70°C, suis magnetik: -10°C hingga 60°C
    Kelajuan omboh 50~750mm/s
    Penimbalan Kusyen getah
    Toleransi strok (mm) 1.4
    0
    *Pelinciran Tidak diperlukan
    Diameter sambungan Rc 1/8 1/8 1/8 1/4
    *Jika meminyaki diperlukan, gunakan Minyak Turbin No. 1 ISOVG32.

  • Jadual Model Suis Perjalanan/Magnet
    Diameter silinder(mm) Lejang standard (mm) Model suis magnet   Nota 1) Model bahagian pemasangan   Nota 2) Model tali pinggang cincin
    20 25,50,75,100,125,150 M9B
    M9P
    M9N     		BJ3-1 BM2-020
    25 BM2-025
    32 25,50,75,100,125,150,200 BM2-032
    40 25,50,75,100,125,150,200,250 BM2-040
    Nota 1) Untuk spesifikasi dan ciri suis magnetik, rujuk siri suis magnetik.
    Petunjuk panjang wayar: Tiada petunjuk - 0.5 m, L - 3 m, Z - 5 m
    Contoh: M9N, M9NL.
    Nota 2) Bahagian pelekap dan jalur gelang mesti dipesan dan digunakan secara gabungan.

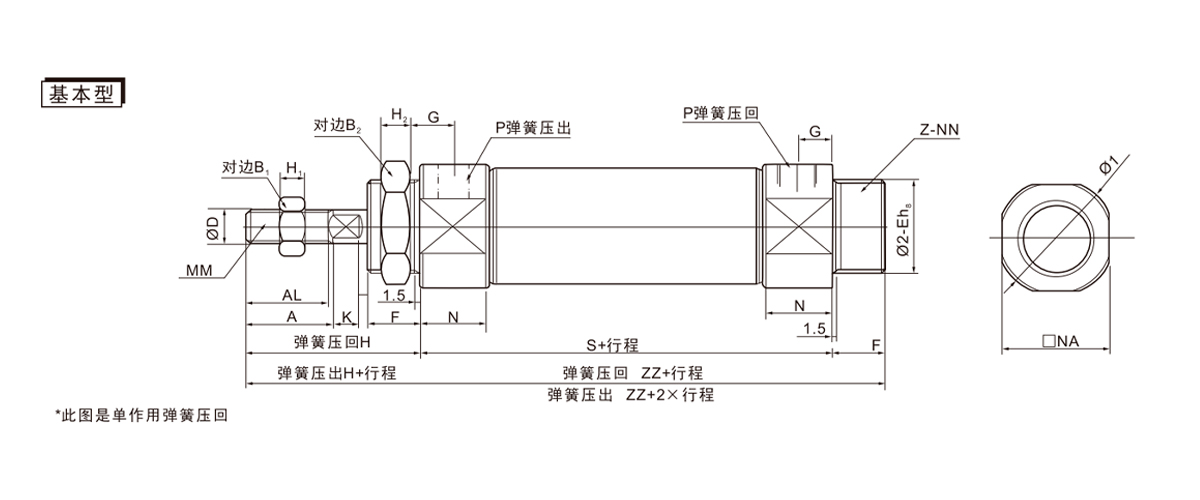

  • Diameter silinder(mm) A AL B1 B2 D E F G H H1 H2 I K MM N NA NN P
    20 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 M8×1.25 15 24 M20×1.5 1/8
    -0.033
    25 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 M10×1.25 15 30 M26×1.5 1/8
    -0.033
    32 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 M10×1.25 15 34.5 M26×1.5 1/8
    -0.033
    40 24 21 22 41 14 32 0 16 11 50 8 10 46.5 7 M14×1.5 21.5 42.5 M32×2 1/4
    -0.039

    Jadual perjalanan 1~50 51~100 101~150 151~200 201~250
    Diameter silinder S ZZ S ZZ S ZZ S ZZ S ZZ
    20 87 141 112 166 137 191 - - - -
    25 87 145 112 170 137 195 - - - -
    32 89 147 114 172 139 197 164 222 - -
    40 113 179 138 204 163 229 188 254 213 279

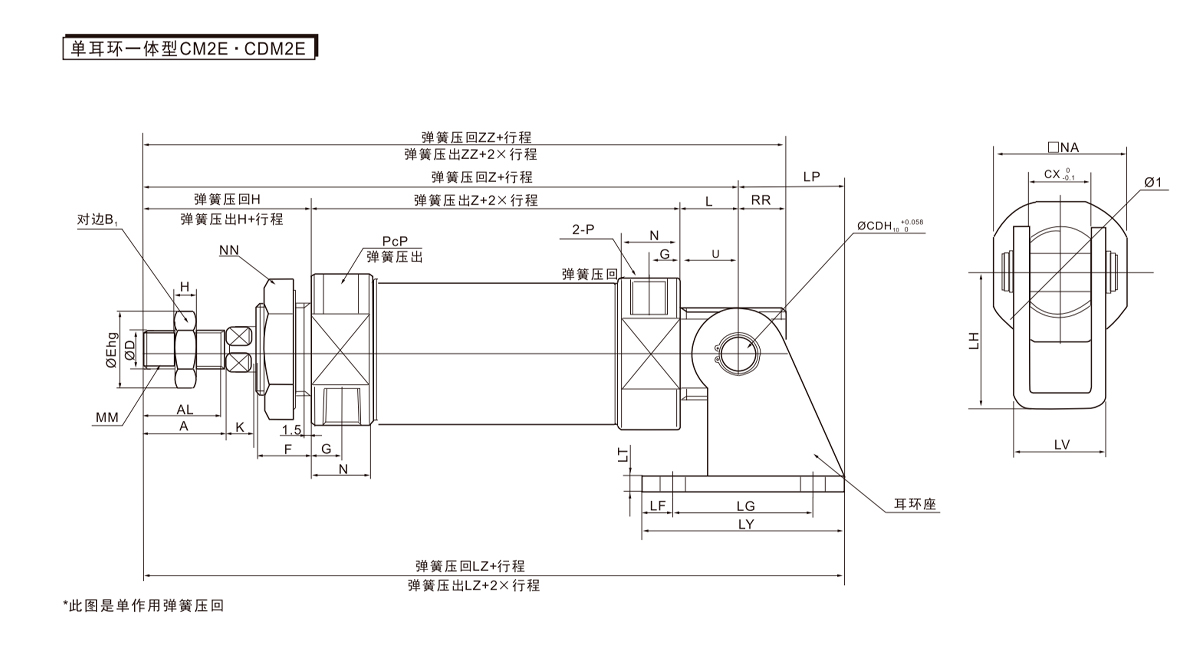

    Diameter silinder(mm) A AL B1 CD CX D E F G H H1 I K L MM N NA NN P PR U
    20 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 M8×1.25 15 24 M20×1.5 1/8 9 11.5
    -0.033
    25 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 M10×1.25 15 30 M26×1.5 1/8 9 11.5
    -0.033
    32 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 M10×1.25 15 34.5 M26×1.5 1/8 12 14.5
    -0.033
    40 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 M14×1.5 21.5 42.5 M32×2 1/4 12 14.5
    -0.039

    Jadual perjalanan 1~50 51~100 101~150 151~200 201~250
    Diameter silinder S Z ZZ S Z ZZ S Z ZZ S Z ZZ S Z ZZ
    20 87 140 149 112 165 174 137 190 199 - - - - - -
    25 87 144 153 112 169 178 137 194 203 - - - - - -
    32 89 149 161 114 174 186 139 199 211 164 224 236 - - -
    40 113 178 190 138 203 215 163 228 240 188 253 265 213 278 290

    Nombor bahagian Diameter silinder(mm) LD LF LG LH LP LT LV LY 1~50 51~100 101~150 151~200 201~250
    LZ LZ LZ LZ LZ
    CM-E020B 20 6.8 15 30 30 37 3.2 18.4 59 177 202 227 - -
    25 6.8 15 30 30 37 3.2 18.4 59 181 206 231 - -
    CM-E032B 32 9 15 40 40 50 4 28 75 199 224 249 274 -
    40 9 15 40 40 50 4 28 75 228 253 278 303 328
