Silinder Mini Keluli Tahan Karat Siri MA Pembekal

Rumah / Produk / Silinder Udara / Mini Silinder / Silinder Mini Keluli Tahan Karat Siri MA

Silinder Mini Keluli Tahan Karat Siri MA Silinder Mini Keluli Tahan Karat Siri MA
  • Silinder Mini Keluli Tahan Karat Siri MA
  • Silinder Mini Keluli Tahan Karat Siri MA
Mini Silinder

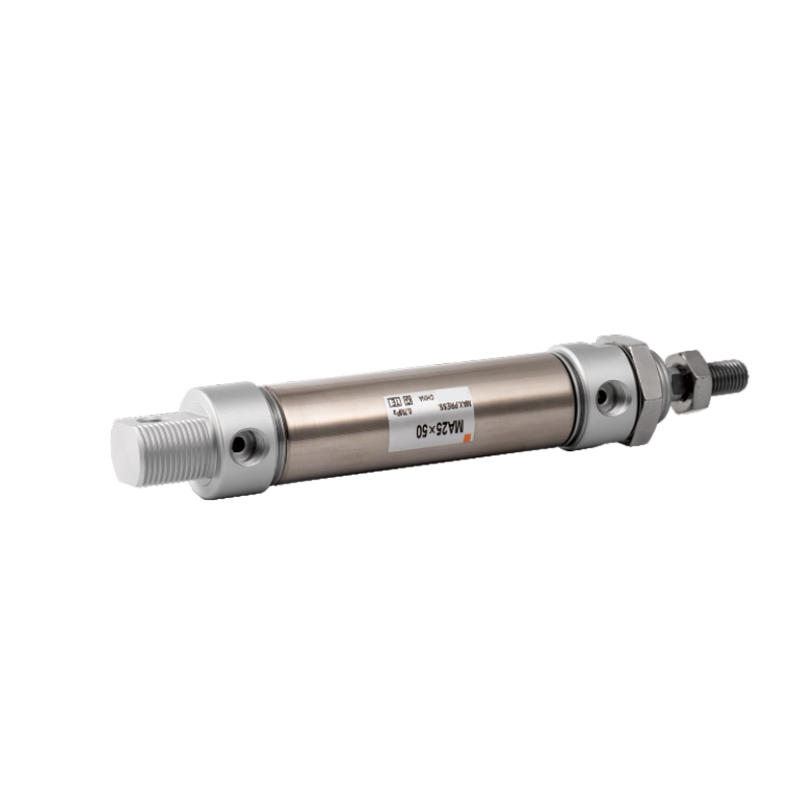

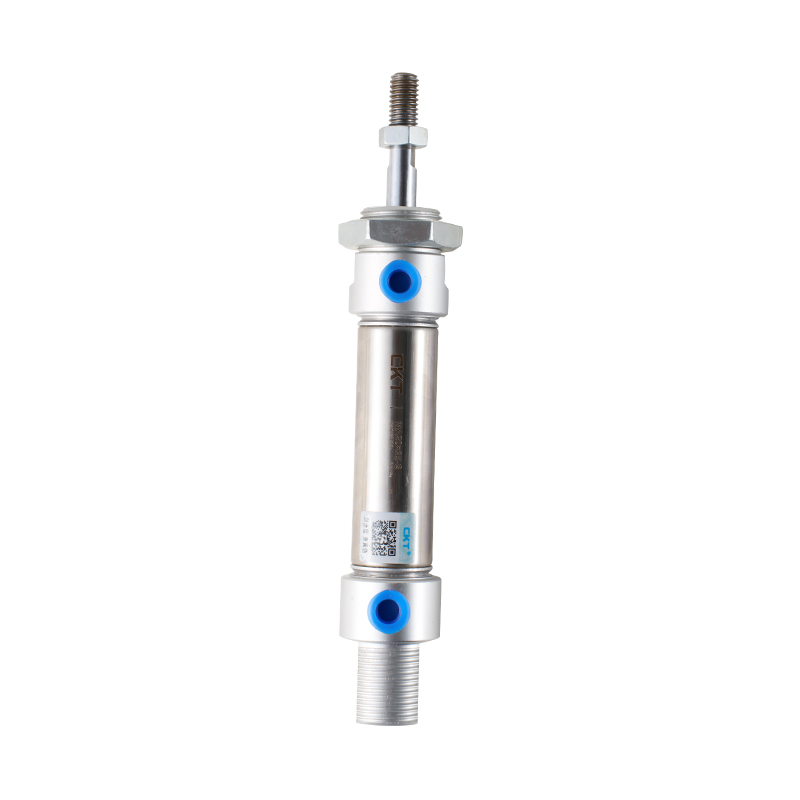

Silinder Mini Keluli Tahan Karat Siri MA

1. Pengedap omboh menggunakan struktur pengedap dua hala berbentuk khas dengan saiz padat dan fungsi penyimpanan minyak;
2. Penutup hadapan dan belakang dilengkapi dengan pad anti-perlanggaran tetap untuk mengurangkan kesan undur silinder;
3. Pelbagai bentuk penutup belakang menjadikan pemasangan silinder lebih mudah;
4. Sarung hadapan dan belakang serta badan silinder keluli tahan karat menggunakan struktur gelek terpaku dengan sambungan yang boleh dipercayai;
5. Badan silinder menggunakan paip keluli tahan karat berketepatan tinggi dengan kekuatan tinggi dan rintangan kakisan;
6. Silinder pelbagai spesifikasi dan aksesori pemasangan silinder tersedia untuk dipilih oleh pelanggan;
7. Semua silinder dalam siri ini dipasang dengan magnet.

E-mel: manager@cktworld.com
Muat Turun
SEBELUM：Silinder Mini Aloi Aluminium Siri MAL
SELEPAS：Silinder Mini Keluli Tahan Karat Siri CM2 (Lakuan Tunggal)
  • Diameter dalam (mm) 16 20 25 32 40 50 63

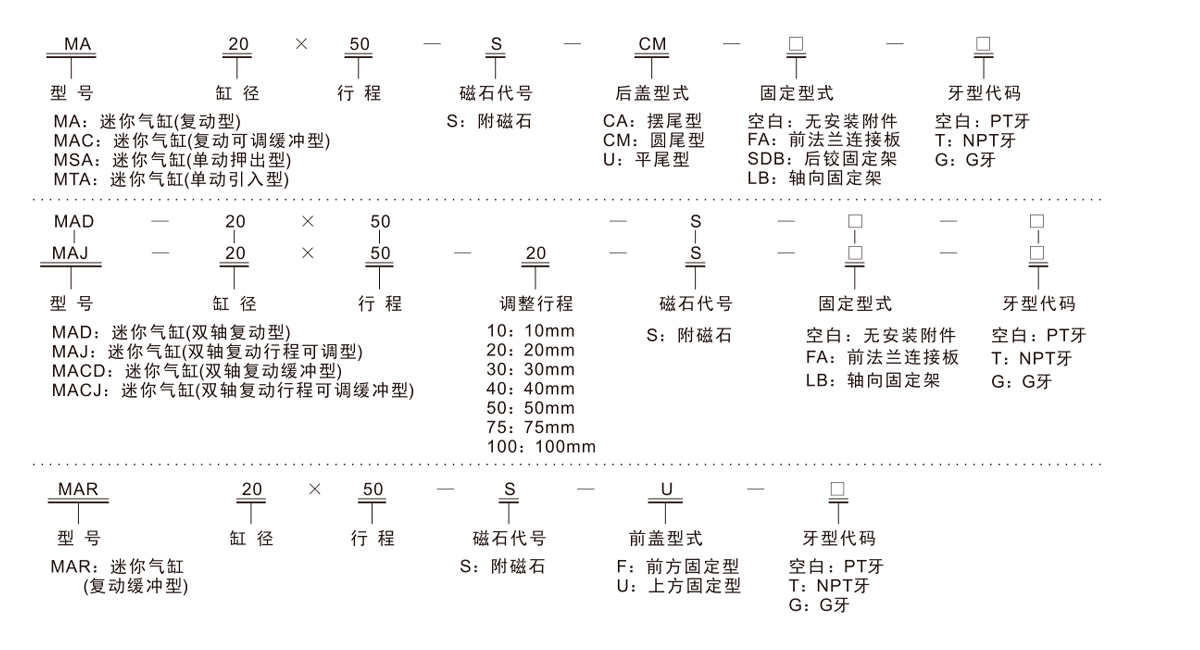

    Jenis Tindakan MSAI  MTA Jenis lakonan tunggal -
    MAR - Jenis salingan
    MAI  MADI  MAJ Jenis salingan -
    MACI  MACDI   MACJ - Jenis kusyen dua tindakan
    medium kerja Udara
    Julat tekanan operasi Jenis salingan 0.1~1.0MPa(15~145Psi)
    Jenis lakonan tunggal 0.2~1.0MPa(28~145Psi)
    Rintangan tekanan terjamin 1.5MPa(215Psi)
    Julat suhu operasi °C -20~70
    Julat kelajuan operasi Jenis lakonan tunggal:50~800mm/s
    Jenis berulang: 30~800mm/s
    Julat toleransi perjalanan 0~150*10        >150 14
    Jenis penimbal Siri C-MAC, C-MACD, C-MACJ: Penimbalan boleh laras;
    Siri lain: Pad anti-perlanggaran
    *Diameter pengambilalihan M5×0.8 PT1/8 PT1/4
    *Jenis benang NPT dan G tersedia untuk sambungan.

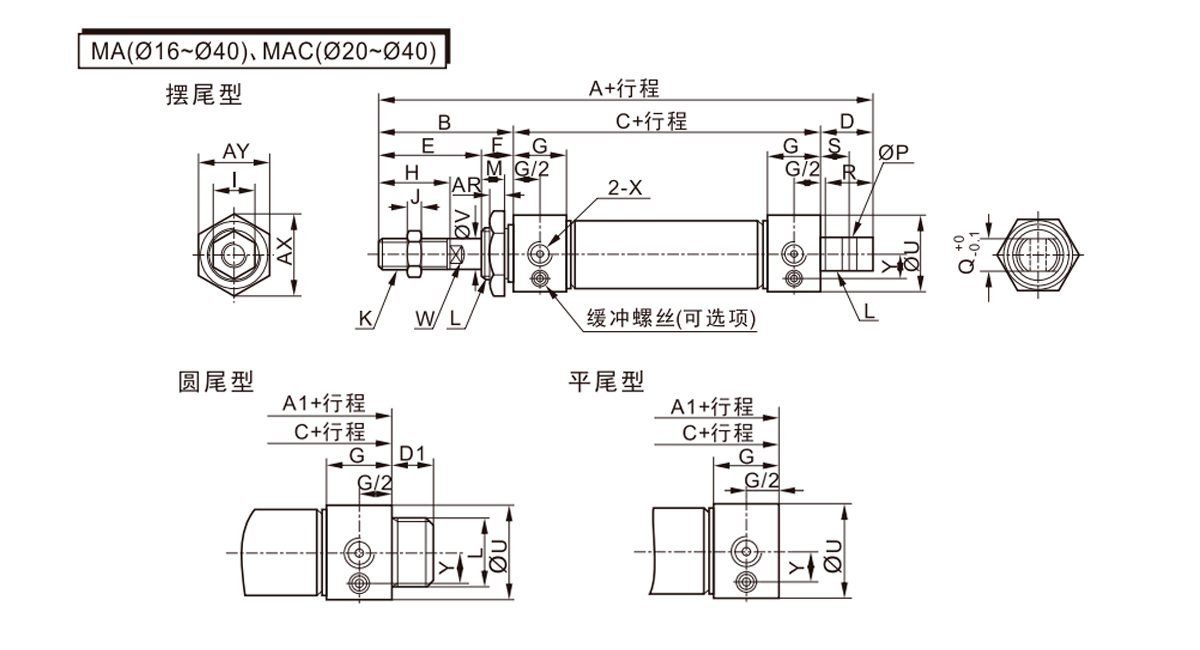

  • Diameter/simbol dalam A A1 B C D D1 E F G H 1 J K L M P Q R S U V W X AR AX AY Y
    16 114 98 38 60 16 16 22 16 10 16 10 5 M6×1 M16×1.5 14 6 12 14 9 21 6 8 M5×0.8 6 25 22 -
    20 137 116 40 76 21 12 28 12 16 20 12 6 M8×1.25 M22×1.5 10 8 16 19 12 27 8 6 PT1/8 7 33 29 8.7
    25 141 120 44 76 21 14 30 14 16 22 17 6 M10×1.25 M22×1.5 12 8 16 19 12 30 10 8 PT1/8 7 33 29 10.2
    32 147 120 44 76 27 14 30 14 16 22 17 6 M10×1.25 M24×2.0 12 10 16 25 15 35 12 10 PT1/8 8 37 32 12
    40 149 122 46 76 27 14 32 14 16.7 24 17 7 M12×1.25 M30×2.0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41 15

    Diameter/simbol silinder U V
    50 53 16
    63 67 16

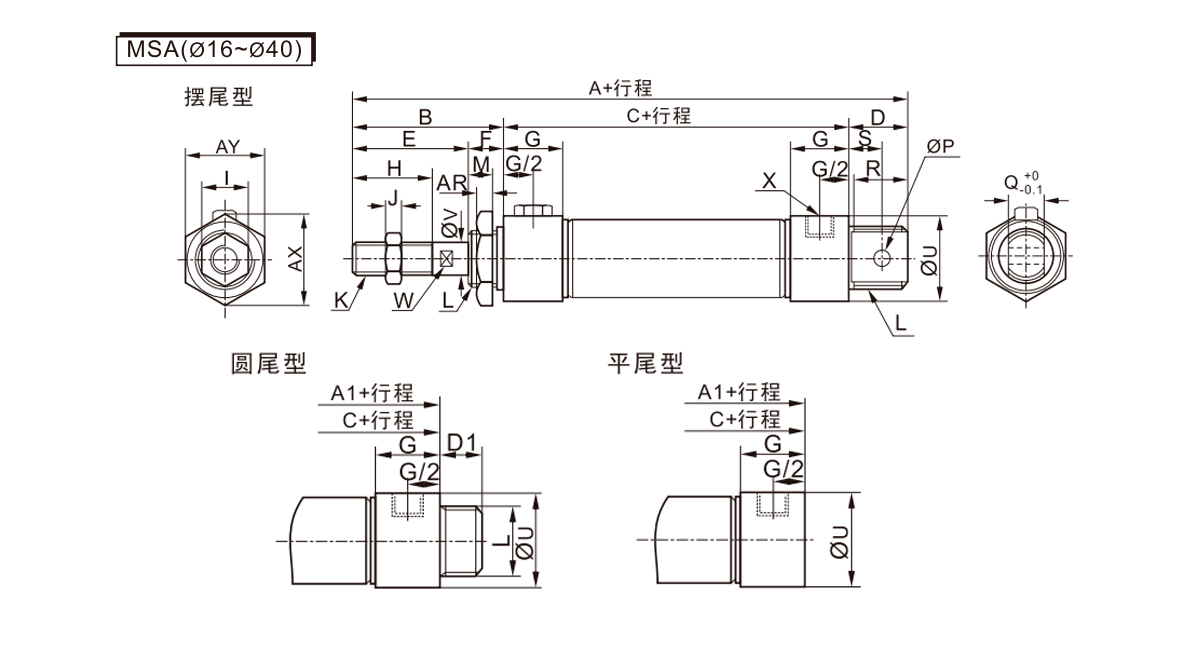

    Simbol A A1 B C D D1 E F G H I
    Diameter dalam/lejang ≤50 51-100 ≥101 ≤50 51-100 ≥101 ≥50 51-100 ≥101
    16 139 164 - 123 148 - 38 85 110 - 16 16 22 16 10 16 10
    20 162 187 212 141 166 191 40 101 126 151 21 12 28 12 16 20 12
    25 166 191 216 145 170 195 44 101 126 151 21 14 30 14 16 22 17
    32 172 197 222 145 170 195 44 101 126 151 27 14 30 14 16 22 17
    40 174 199 224 147 172 197 46 101 126 151 27 14 32 14 16.7 24 17

    Diameter/simbol dalam J K L M P Q R S U V W X AR AX AY
    16 5 M6×1 M16×1.5 14 6 12 14 9 21 6 5 M5×0.8 5 25 22
    20 6 M8×1.25 M22×1.5 10 8 16 19 12 27 8 6 PT1/8 7 33 29
    25 6 M10×1.25 M22×1.5 12 8 16 19 12 30 10 8 PT1/8 7 33 29
    32 6 M10×1.25 M24×2.0 12 10 16 25 15 35 12 10 PT1/8 8 37 32
    40 7 M12×1.25 M30×2.0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41

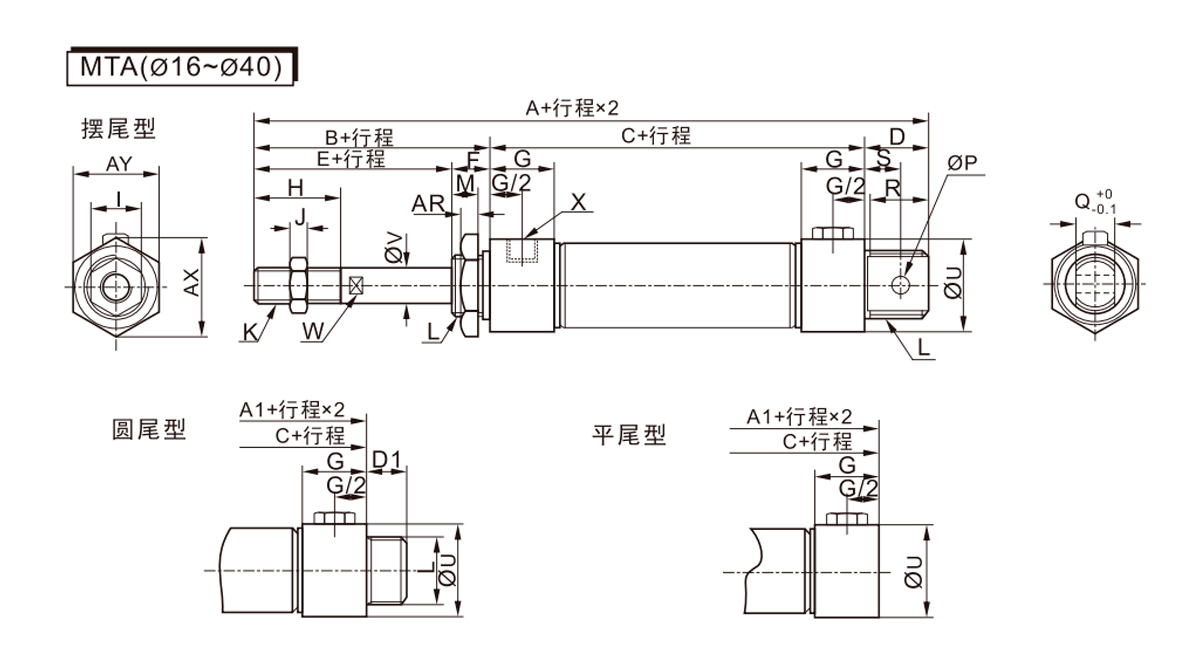

    Simbol A A1 B C D D1 E F
    Diameter dalam/lejang ≤25 ≤50 ≤75 ≤100 ≤25 ≤50 ≤75 ≤100 ≤25 ≤50 ≤75 ≤100
    16 129 139 154 164 113 123 138 148 38 75 85 100 110 16 16 22 16
    20 152 162 177 187 131 141 156 166 40 91 101 116 126 21 12 28 12
    25 156 166 181 191 135 145 160 170 44 91 101 116 126 21 14 30 14
    32 162 172 192 192 135 145 165 165 44 91 101 121 121 27 14 30 14
    40 164 174 194 204 137 147 167 177 46 91 101 121 131 27 14 32 14

    Diameter/simbol dalam G H I J K L M P Q R S U V W X AR AX AY
    16 10 16 10 5 M6×1 M16×1.5 14 6 12 14 9 21 6 5 M5×0.8 6 25 22
    20 16 20 12 6 M8×1.25 M22×1.5 10 8 16 19 12 27 8 6 PT1/8 7 33 29
    25 16 22 17 6 M10×1.25 M22×1.5 12 8 16 19 12 30 10 8 PT1/8 7 33 29
    32 16 22 17 6 M10×1.25 M24×2.0 12 10 16 25 15 35 12 10 PT1/8 8 37 32
    40 16.7 24 17 7 M12×1.25 M30×2.0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41

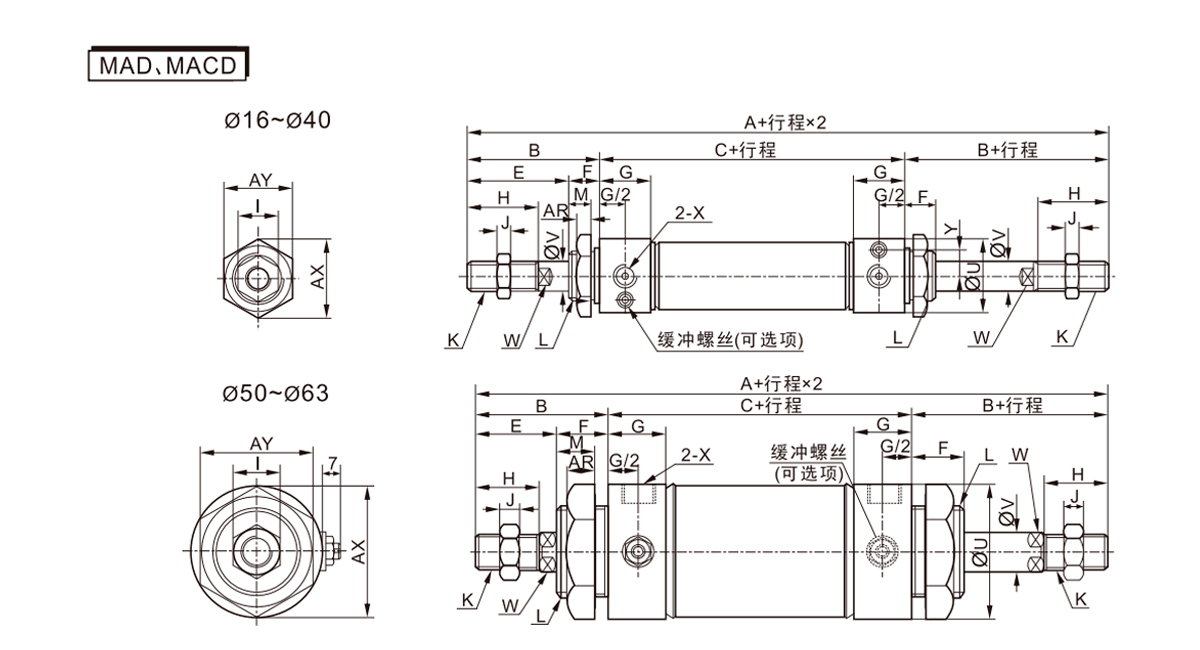

    Diameter/simbol dalam A B C E F G H I J K L M U V W X AR AX AY Y
    16 136 38 60 22 16 10 16 10 5 M6×1 M16×1.5 14 21 6 5 M5×0.8 6 25 22 -
    20 156 40 76 28 12 16 20 12 6 M8×1.25 M22×1.5 10 27 8 6 PT1/8 7 33 29 8.7
    25 164 44 76 30 14 16 22 17 6 M10×1.25 M22×1.5 12 30 10 8 PT1/8 7 33 29 10.2
    32 164 44 76 30 14 16 22 17 6 M10×1.25 M24×2.0 12 35 12 10 PT1/8 8 37 32 12
    40 168 46 76 32 14 16.7 24 17 7 M12×1.25 M30×2.0 12 41.6 16 14 PT1/8 9 47 41 15
    50 199 52 95 32 20 23 24 19 8 M14×1.5 M36×2.0 15 53 16 14 PT1/4 11 53 46 -
    63 199 52 95 32 20 23 24 19 8 M14×1.5 M36×2.0 15 67 16 14 PT1/4 11 53 46 -

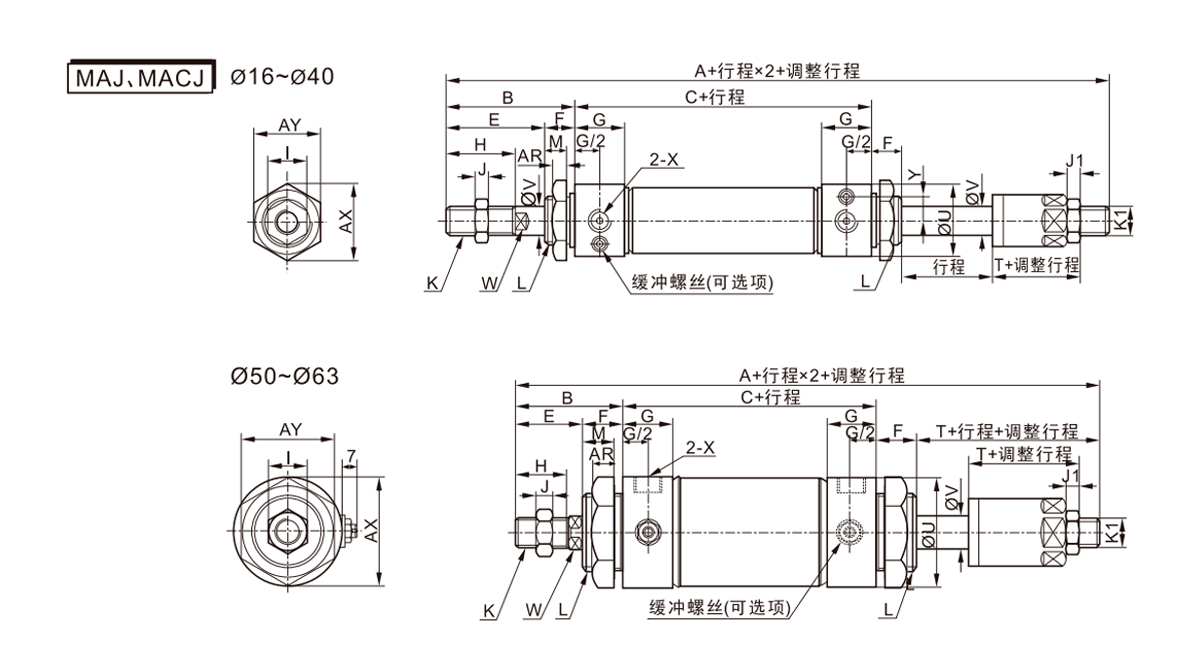

    Diameter/simbol dalam A B C E F G H I J J1 K K1 L M U V W X AR AX AY Y T
    16 135 38 60 22 16 10 16 10 5 5 M6×1 M6×1 M16×1.5 14 21 6 5 M5×0.8 6 25 22 - 21
    20 153 40 76 28 12 16 20 12 9 6 M8×1.25 M8×1.25 M22×1.5 10 27 8 6 PT1/8 7 33 29 8.7 25
    25 161 44 76 30 14 16 22 17 6 6 M10×1.25 M10×1.25 M22×1.5 12 30 10 8 PT1/8 7 33 29 10.2 27
    32 161 44 76 30 14 16 22 17 6 6 M10×1.25 M10×1.25 M24×2.0 12 35 12 10 PT1/8 8 37 32 12 27
    40 164 46 76 32 14 16.7 24 17 7 7 M12×1.25 M12×1.25 M30×2.0 12 41.6 16 14 PT1/8 9 47 41 15 28
    50 195 52 95 32 20 23 24 19 8 7 M14×1.5 M12×1.25 M36×2.0 15 53 16 14 PT1/4 11 53 46 - 28
    63 195 52 95 32 20 23 24 19 8 7 M14×1.5 M12×1.25 M36×2.0 15 67 16 14 PT1/4 11 53 46 - 28

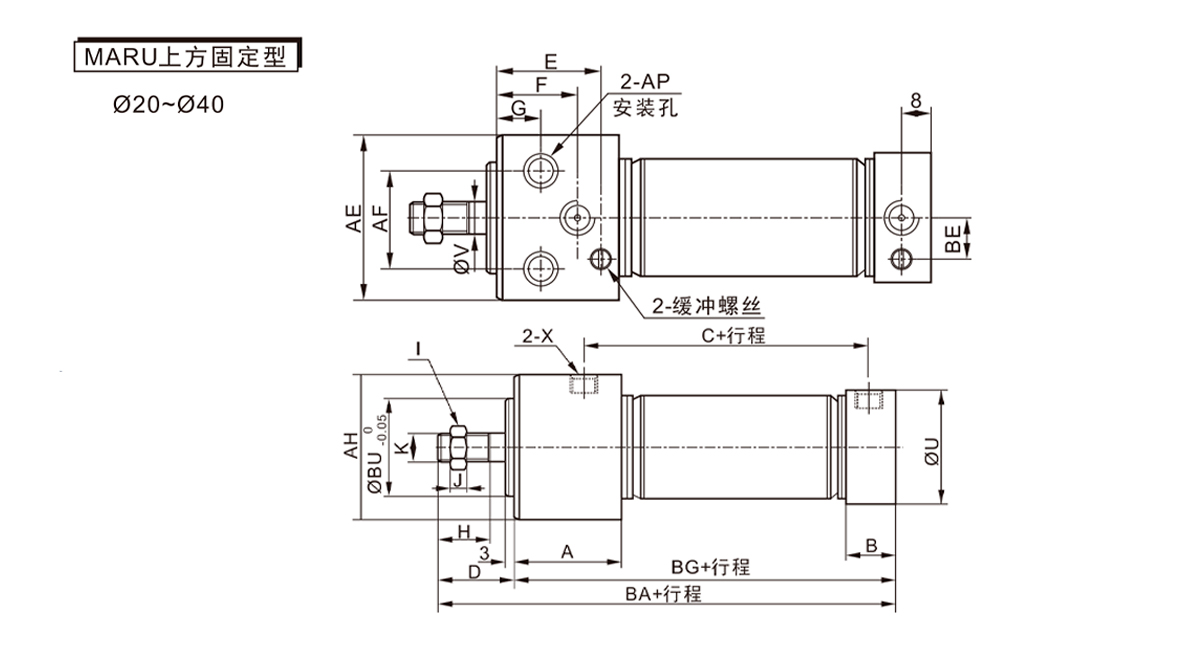

    Diameter/simbol dalam A B C D E F G H I J K U V X AE AF AP AH BA JADILAH BG BU
    20 29 16 59 31 24 22 12 20 13 5 M8×1.25 27 8 PT1/8 33.5 21 Ø9.5
    Kedalaman 6.5
    Lubang melalui: Ø5.5     		30.3 120 8.7 89 20
    25 29 16 59 33 24 22 12 22 17 6 M10×1.25 30 10 PT1/8 39 25 Ø11.0
    Kedalaman 7.5
    Lubang melalui: Ø6.6     		36.3 122 10.2 89 26
    32 29 16 59 33 25 22 12 22 17 6 M10×1.25 35 12 PT1/8 47 30 Ø14.0
    Kedalaman 10
    Lubang melalui: 09.0     		42.3 122 12 89 26
    40 37.5 16.6 62 35 31 27 15 24 19 8 M14×1.5 41.6 16 PT1/8 58.5 38 Ø17.5
    Kedalaman 12.5
    Lubang melalui: Ø11     		52.3 132.6 15 97.6 32

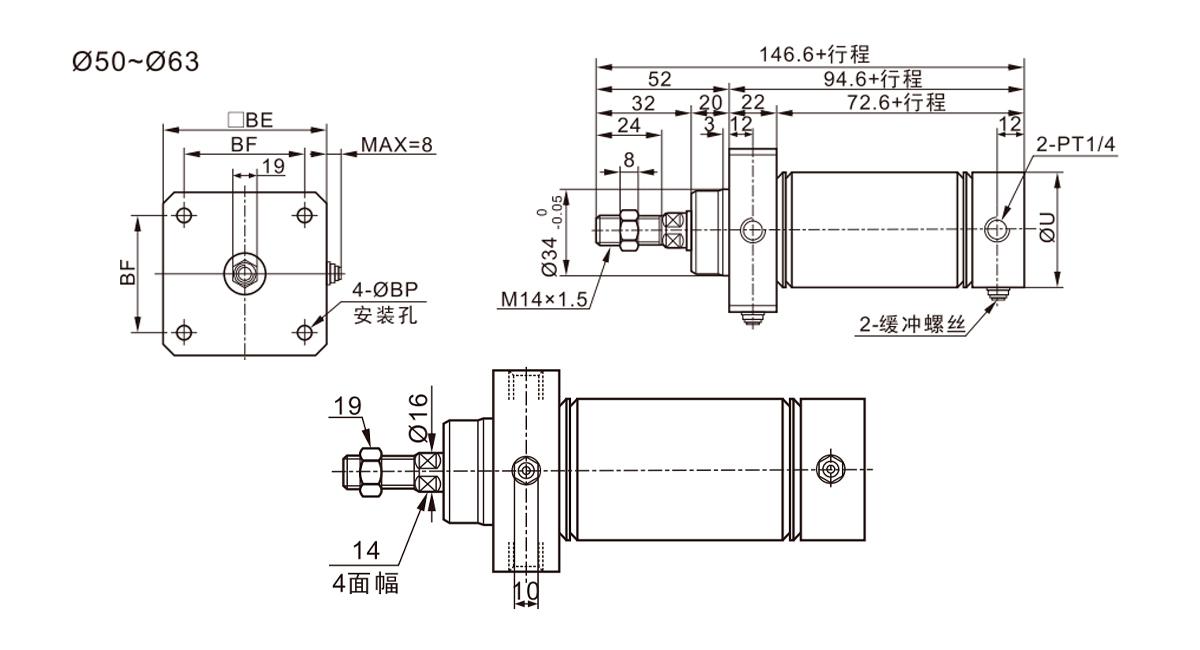

    Diameter/simbol dalam U AE AF Al AP
    50 53 62 44 31 Dua hala: 011.0 dp 6.5
    Lubang melalui: 06.6
    63 67 74 48 37 Dua muka: Ø14.0 dp 8.5
    Lubang melalui: Ø9.0

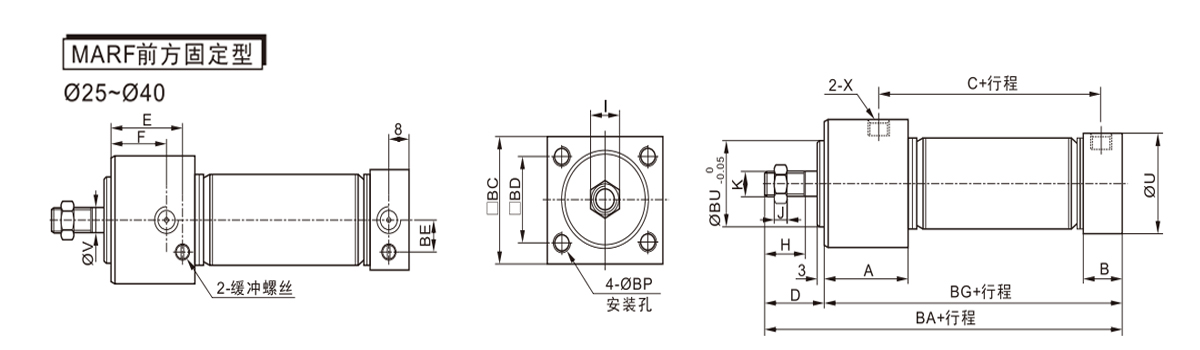

    Diameter/simbol dalam A B C D E F H 1 J K U V X BA BC BD JADILAH BG BP BU
    20 29 16 59 31 24 22 20 13 5 M8×1.25 27 8 PT1/8 120 30.5 22 8.7 89 M8×0.8 Dalam9 20
    25 29 16 59 33 24 22 22 17 9 M10×1.25 30 10 PT1/8 122 36.5 26 10.2 89 M6×1.0 Dalam11 26
    32 29 16 59 33 25 22 22 17 6 M10×1.25 35 12 PT1/8 122 42.5 30 12 89 M6×1.0 Dalam11 26
    40 37.5 16.6 62 35 31 27 24 19 8 M14×1.5 41.6 16 PT1/8 132.6 52.5 36 15 97.6 M8×1.25 Dalam14 32

    Diameter/simbol dalam U JADILAH BF BP
    50 53 62 48 6.6
    63 67 74 58 9

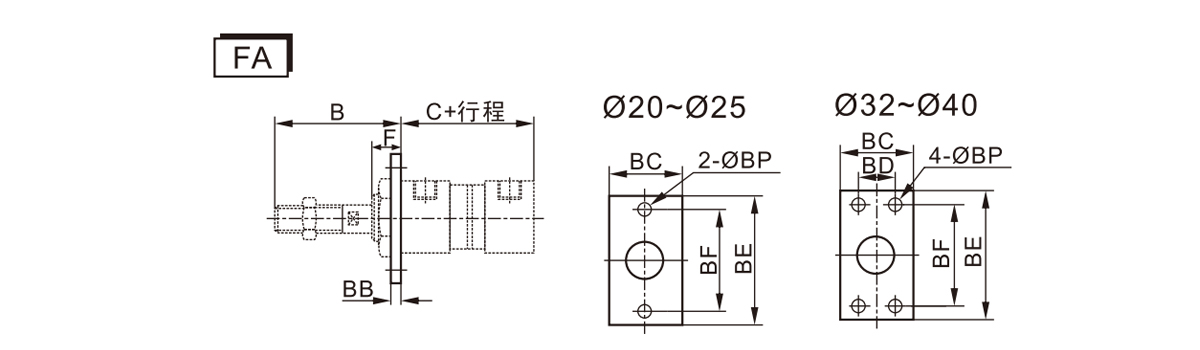

    Simbol B C(siri MA) C (siri MSA) BB BC BD JADILAH BF BP F
    Bore/strok 0~50 51~100 101~150
    16 38 60 85 110 - 3 26 - 52 40 5.5 16
    20 40 76 101 126 151 4 38 - 64 50 6.5 12
    25 44 76 101 126 151 4 38 64 50 6.5 14
    32 44 76 101 126 151 4 47 33 72 58 6.5 14
    40 46 76 101 126 151 4 50 36 84 70 6.5 14

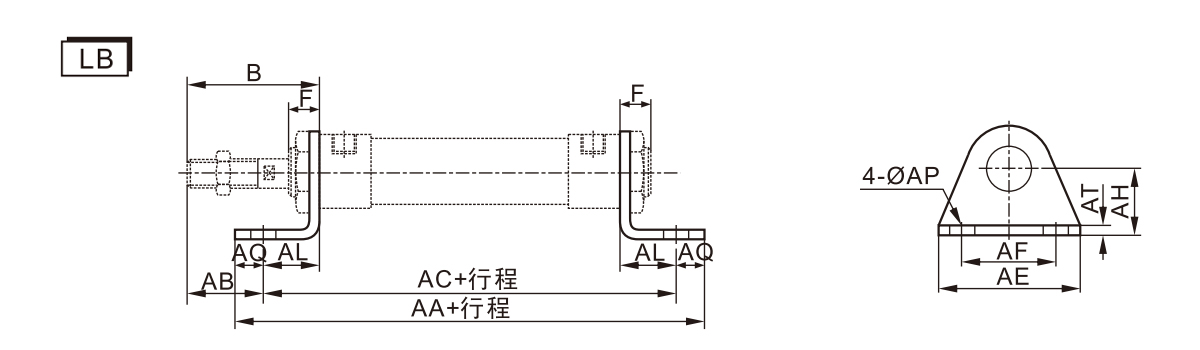

    Simbol B F AA(siri MA) AA (siri MSA) AB AC (Siri MA) AC (siri MSA) AE AF AL AQ AP AT AH
    Bore/strok 0~50 51~100 101~150 0~50 51~100 101~150
    16 38 16 98 123 148 - 25 86 111 136 - 44 32 13 6 5.5 3 20
    20 40 12 122 147 172 197 25 106 131 156 181 54 40 15 8 6.5 3 25
    25 44 14 122 147 172 197 29 106 131 156 181 54 40 15 8 6.5 3 25
    32 44 14 142 167 192 217 19 126 151 176 201 59 45 25 8 6.5 4 32
    40 46 14 142 167 192 217 21 126 151 176 201 64 50 25 8 6.5 4 36

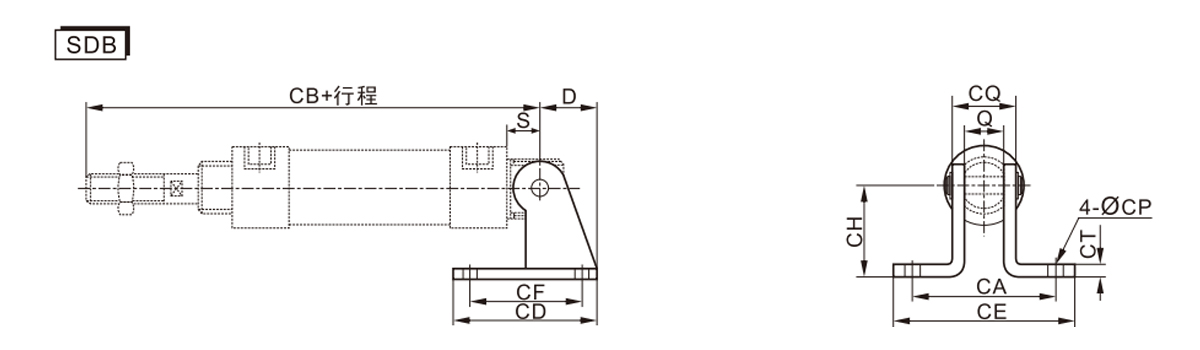

    Simbol D S Q CA CB(siri MA) CB (siri MSA) CD CE CF CH CT CP CQ
    Bore/strok 0~50 51~100 101~150
    16 16 9 12 - 107 132 157 - 23 12 20 2 5.5 16
    20 21 12 16 51 128 153 178 203 48 67 32 32 3 6.5 22
    25 21 12 16 51 132 157 182 207 48 67 32 32 3 6.5 22
    32 27 15 16 51 135 160 185 210 52 67 36 36 4 6.5 24
    40 27 15 20 55 137 162 187 212 56 71 40 40 4 6.5 28
