Silinder Mini Keluli Tahan Karat Siri CM2 (Lakuan Berganda) Pembekal

Rumah / Produk / Silinder Udara / Mini Silinder / Silinder Mini Keluli Tahan Karat Siri CM2 (Lakuan Berganda)

Silinder Mini Keluli Tahan Karat Siri CM2 (Lakuan Berganda) Silinder Mini Keluli Tahan Karat Siri CM2 (Lakuan Berganda)
  • Silinder Mini Keluli Tahan Karat Siri CM2 (Lakuan Berganda)
  • Silinder Mini Keluli Tahan Karat Siri CM2 (Lakuan Berganda)
Mini Silinder

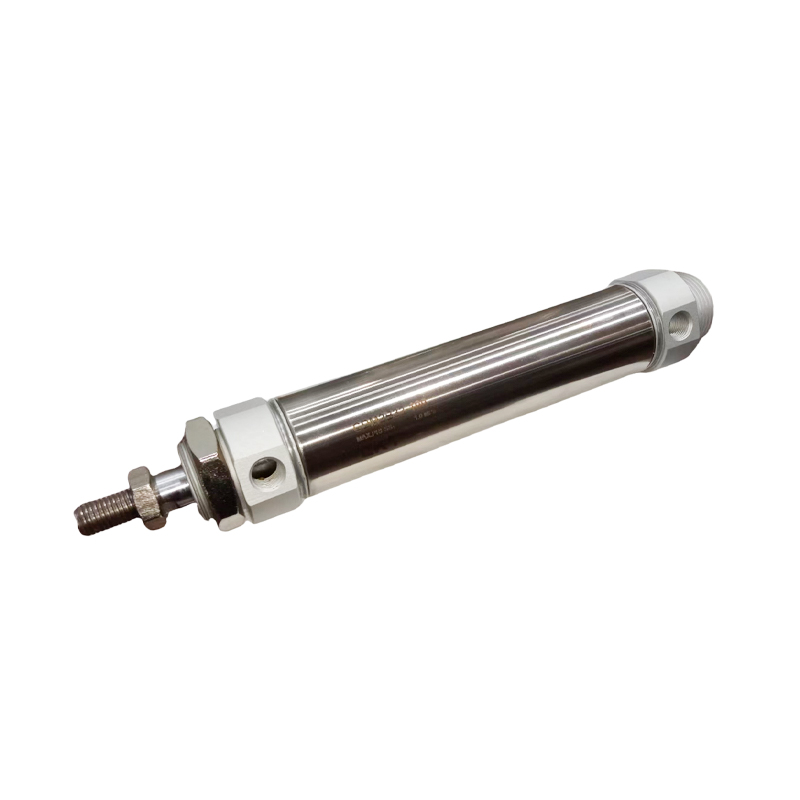

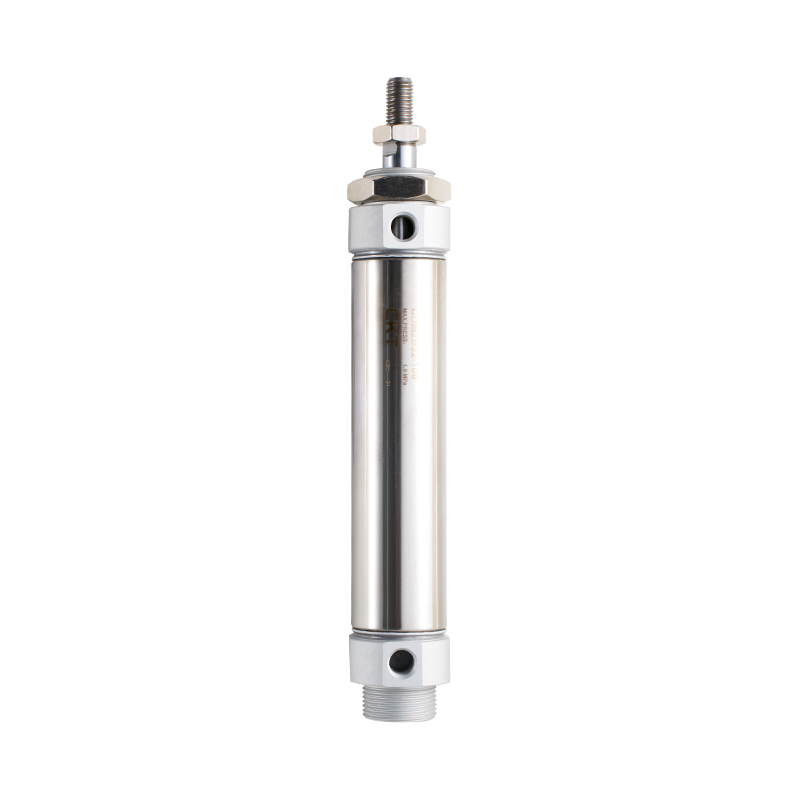

Silinder Mini Keluli Tahan Karat Siri CM2 (Lakuan Berganda)

Silinder Mini Keluli Tahan Karat Siri CM2 (Lakuan Berganda) ialah penggerak keluli tahan karat padat yang direka untuk keadaan kerja yang terhad ruang. Ia mempunyai daya penggerak dua tindakan, dengan mengambil kira rintangan kakisan dan kekuatan struktur, dan sesuai untuk senario automasi dengan keperluan tinggi untuk rintangan dan kebolehpercayaan alam sekitar.

Ciri teras:
·Kebolehsuaian penampan dwi: Penampan udara dan penimbal pad getah tersedia dalam konfigurasi dwi untuk memenuhi keperluan brek akhir bagi keadaan beban yang berbeza.
·Struktur tahan kakisan yang ringan: Penutup bahagian hadapan dan belakang aluminium mengurangkan berat keseluruhan, dan silinder keluli tahan karat menyediakan penghalang anti-karat dan kakisan asas.
·Toleransi persekitaran kakisan asas: Kekalkan operasi yang stabil dalam persekitaran yang mengandungi kabus asid/alkali lemah, kelembapan atau pendedahan media kimia ringan.
·Antara muka pemasangan modular: Menyokong pelbagai aksesori pemasangan standard (seperti trunnions, kaki, bebibir, dll.), yang boleh digabungkan secara fleksibel mengikut susun atur ruang peralatan.

E-mel: manager@cktworld.com
Muat Turun
SEBELUM：Silinder Mini Keluli Tahan Karat Siri CM2 (Lakuan Tunggal)
SELEPAS：Silinder Mini Keluli Tahan Karat Siri CJ2 (Lakuan Tunggal)
  • Diameter silinder (mm) 20 25 32 40
    Cecair yang digunakan Udara (tiada minyak*)
    Mod pengendalian Berlakon dua kali
    Tekanan operasi maksimum 1.0MPa
    Tekanan operasi minimum 0.05MPa
    Suhu ambien dan bendalir Suis bukan magnet: -10°C hingga 70°C, suis magnetik: -10°C hingga 60°C
    Kelajuan omboh 50~750 mm/s
    Penimbalan Kusyen getah/kusyen udara
    Toleransi panjang lejang (mm) 1.40
    *Pelinciran Tidak diperlukan
    Diameter sambungan (Rc) 1/8 1/8 1/8 1/4
    *Jika meminyaki diperlukan, gunakan Minyak Turbin No. 1 ISOVG32.

  • Jadual Model Suis Perjalanan/Magnet
    Diameter silinder
    (mm)     		Pukulan standard
    (mm) Nota 1     		Suis magnet Model Nota 2) Model bahagian pemasangan  Nota 3 Model tali pinggang cincin
    20 25,50,75,100,
    125,150,200,
    250,300     		M9B
    M9P
    M9N     		BJ3-1 BM2-020
    25 BM2-025
    32 BM2-032
    40 BM2-040
    Nota 1) Pilihan perjalanan bukan standard tersedia.
    Nota 2) Untuk spesifikasi dan ciri suis magnetik, rujuk siri suis magnetik.
    Tanda panjang wayar: Tiada tanda - 0.5 m, L - 3 m, Z - 5 m. Contoh: M9N, M9NL.
    Nota 3) Bahagian pemasangan dan tali pinggang cincin Model mesti ditempah bersama untuk digunakan.

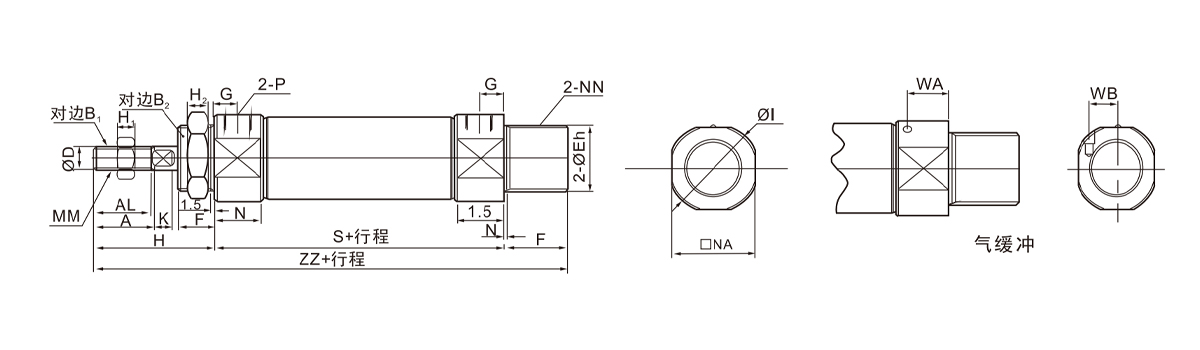

  • Diameter silinder Jadual perjalanan A AL B1 B2 D E F G H H1 H2 I K MM N NA NN P S ZZ WA WB
    20 ~300 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 M8×1.25 15 24 M20×1.5 1/8 62 116 13 8.5
    -0.033
    25 ~300 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 M10×1.25 15 30 M26×1.5 1/8 62 120 13 10.5
    0
    32 ~300 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 M10×1.25 15 34.5 M26×1.5 1/8 64 122 13 11.5
    -0.033
    40 ~300 24 21 22 41 14 32 0 16 11 50 6 10 46.5 7 M14×1.5 21.5 42.5 M32×2 1/4 88 154 16 15
    -0.039

    Diameter silinder yang berkenaan

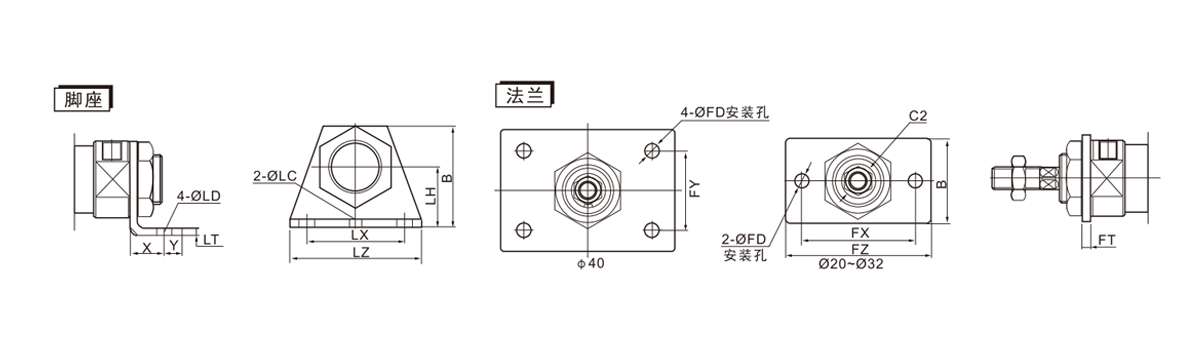

    (mm)     		Tempat letak kaki Bebibir
    Nombor bahagian X Y ØLD ØLC LX LZ LH LT B Nombor bahagian FD FY FX FZ C2 B FT
    20 CM-L020B 20 8 6.8 4 40 55 25 3.2 40 CM-F020B 7 - 60 75 30 34 4
    25 CM-L025B 20 8 6.8 4 40 55 28 3.2 47 CM-F025B 7 - 60 75 37 40 4
    32 CM-L032B 20 8 6.8 4 40 55 28 3.2 47 CM-F032B 7 - 60 75 37 40 4
    40 CM-L040B 23 10 7 4 55 75 30 3.2 54 CM-F040B 7 36 66 82 47.3 52 5

    Diameter silinder yang berkenaan

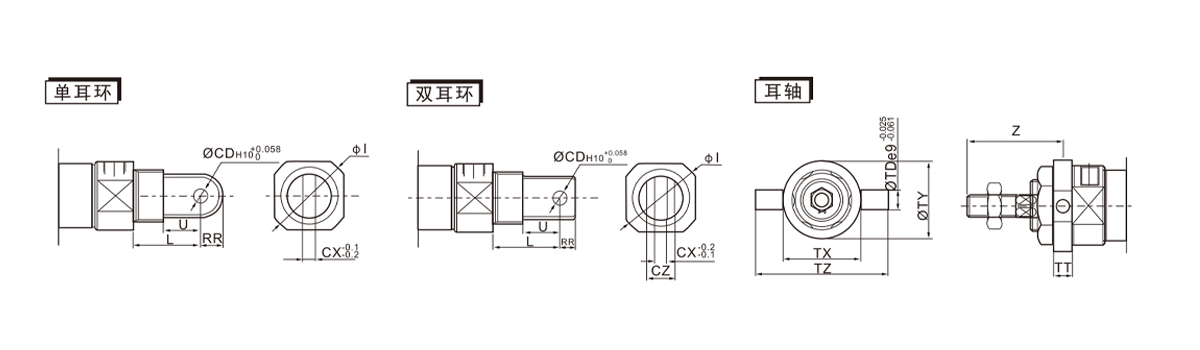

    (mm)     		Anting tunggal Anting-anting berganda Jenis telinga gandar
    Nombor bahagian L U RR Øl ØCD CX Nombor bahagian L U RR ØCD CX CZ Øl Nombor bahagian TX TZ TD TY Z TT
    20 CM-C020B 30 14 9 28 9 10 CM-D020B 30 14 9 9 10 19 28 CM-T020B 32 52 8 32 36 10
    25 CM-C025B 30 14 9 33.5 9 10 CM-D025B 30 14 9 9 10 19 33.5 CM-T025B 40 60 9 40 40 10
    32 CM-C032B 30 14 9 37.5 9 10 CM-D032B 30 14 9 9 10 19 37.5 CM-T032B 40 60 9 40 40 10
    40 CM-C040B 39 18 11 46.5 10 15 CM-D040B 39 18 11 10 15 30 46.5 CM-T040B 53 77 10 53 44.5 11

    Diameter silinder yang berkenaan

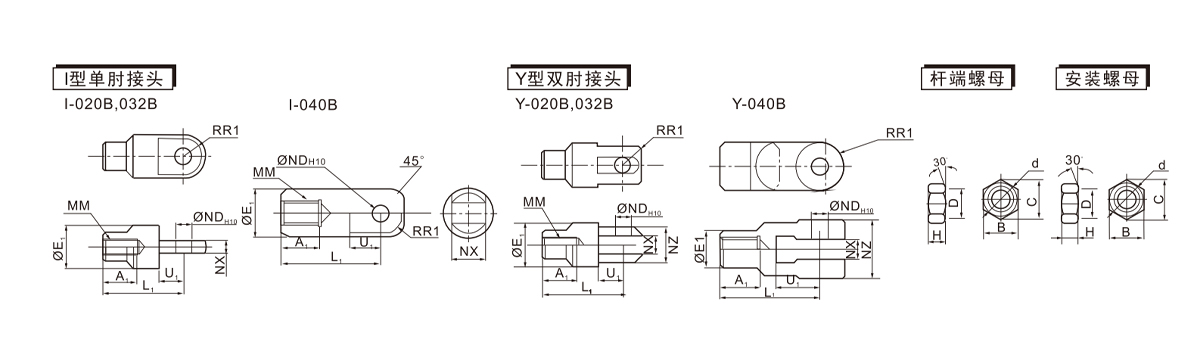

    (mm)     		Jenis I sendi siku tunggal Sendi siku berganda jenis Y Kacang hujung batang Pasang kacang.
    Nombor bahagian A1 E1 L1 MM ØD H10 NX R1 U Nombor bahagian A1 E1 L1 MM ØND NX NZ R1 U1 Nombor bahagian B C d H Nombor bahagian B C d H D
    20 1-020B 16 20 36 M8×1.25 9 0.058 9 -0.1 10 14 Y-020B 16 20 36 M8×1.25 9 9 -0.1 18 5 14 NT-02 13 15 M8×1.25 5 SN-020B 26 30 M20×15 8 25.5
    0 -0.2 -0.2
    25·30 I-032B 18 20 38 M10×1.25 9 0.058 9 -0.1 10 14 Y-032B 18 20 38 M10×1.25 9 0:0:0 -0.1 18 5 14 NT-03 17 19.6 M10×1.25 6 SN-032B 32 37 M26×15 8 31.5
    0 -0.2 -0.2
    40 I-040B 22 24 55 M14×15 12 0.070 16 -0.1 15.5 20 Y-040B 22 24 55 M14×15 12 16 0.3 38 13 25 NT-04 22 25.4 M14×1.5 8 SN-040B 41 47.3 M32×20 10 40.5
    0 -0.3 0.1

    Diameter silinder yang berkenaan
    (mm)     		Jadual perjalanan A AL B1 CD CX D E F G H H1 I K L MM N NA NN P RR S U Z ZZ
    20 ~300 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 M8×1.25 15 24 M20×1.5 1/8 9 62 11.5 115 124
    -0.033
    25 ~300 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 M10×1.25 15 30 M26×1.5 1/8 9 62 11.5 119 128
    -0.033
    32 ~300 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 M10×1.25 15 34.5 M26×1.5 1/8 12 64 14.5 124 136
    -0.033
    40 ~300 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 M14×1.5 21.5 42.5 M32×2 1/4 12 88 14.5 153 165
    -0.039

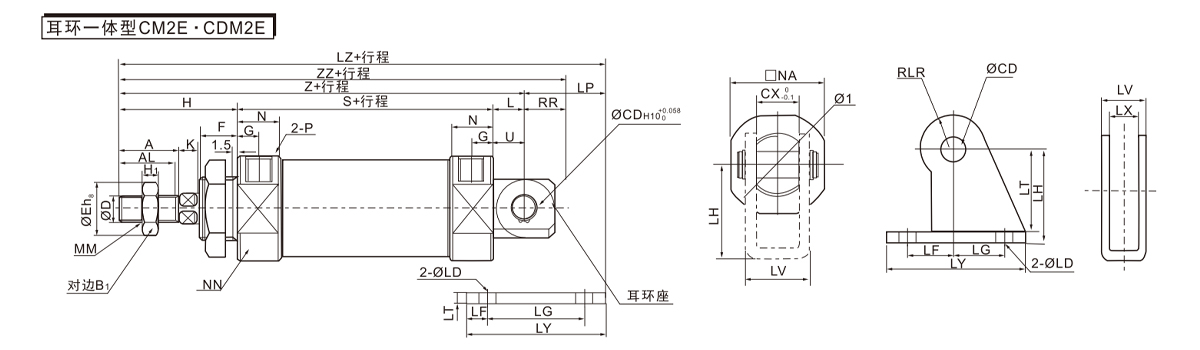

    Pemegang anting-anting
    Diameter silinder yang berkenaan
    (mm)     		Nombor bahagian LD LF LG LH LP LT LV LY LZ
    20 CM-E020B 6.8 15 30 30 37 3.2 18.4 59 152
    25 6.8 15 30 30 37 3.2 18.4 59 156
    32 CM-E032B 9 15 40 40 50 4 28 75 174
    40 9 15 40 40 50 4 28 75 203
