Silinder Tanpa Roda Bersama Mekanikal Siri MY1B (Jenis Asas) Pembekal

Rumah / Produk / Silinder Udara / Silinder Tanpa Rod / Silinder Tanpa Roda Bersama Mekanikal Siri MY1B (Jenis Asas)

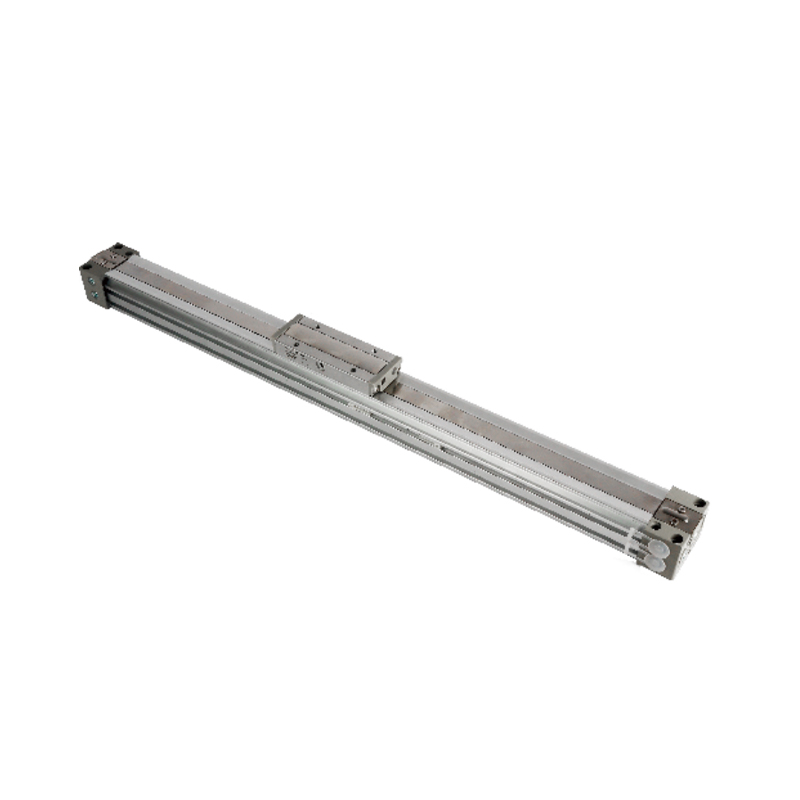

Silinder Tanpa Roda Bersama Mekanikal Siri MY1B (Jenis Asas)
  • Silinder Tanpa Roda Bersama Mekanikal Siri MY1B (Jenis Asas)
Silinder Tanpa Rod

Silinder Tanpa Roda Bersama Mekanikal Siri MY1B (Jenis Asas)

Silinder Tanpa Roda Bersama Mekanikal Siri MY1B mewakili reka bentuk asas silinder tanpa batang sambungan mekanikal. Terasnya terletak pada penghantaran kuasa melalui kaedah gandingan mekanikal dalaman yang unik. Sambil memastikan lejang yang berkesan bagi omboh, ia menghapuskan sepenuhnya struktur rod omboh yang memanjang di luar badan silinder tradisional, menyediakan penyelesaian asas untuk aplikasi automasi padat.

Ciri teras:
• Spesifikasi kebolehsuaian yang luas: Ia menyediakan pelbagai spesifikasi diameter silinder dari Ø10 hingga Ø100, meliputi pelbagai senario permintaan beban dan output.

• Keserasian panduan rel fleksibel: Reka bentuk boleh serasi dengan pelbagai sistem panduan rel standard pihak ketiga (rel panduan) yang memenuhi keperluan, meningkatkan kebolehsuaian bersepadunya dalam mekanisme gerakan yang kompleks.

• Reka bentuk struktur ringkas: Bentuk struktur yang menghapuskan panduan rel bebas luaran dengan berkesan mengurangkan kerumitan keseluruhan komponen dan pautan pemasangan, mencerminkan kesederhanaan reka bentuk.

• Pengoptimuman penggunaan ruang yang melampau: Konsep reka bentuk teras memberi tumpuan kepada penjimatan ruang. Dengan menanggalkan rod omboh dan memperkemas struktur panduan, ruang yang diduduki oleh silinder ke arah pergerakan berkurangan dengan ketara, yang amat sesuai untuk susun atur automasi dengan ruang pemasangan terhad.

E-mel: manager@cktworld.com
Muat Turun
SEBELUM：MY1H Siri Mechanically Jointed Rodless Cylinder (Jenis Panduan Linear)
SELEPAS：Siri CY3B/CY3R Magnetic Coupled Rodless Cylinder Jenis Asas/Jenis Pemasangan Terus
  • Spesifikasi
    Diameter silinder (mm) 10 16 20 25 32 40 50 63 80 100
    Cecair yang digunakan Udara
    Mod pengendalian Berlakon dua kali
    Julat tekanan operasi 0.2~0.8MPa 0.15~0.8MPa 0.1～0.8MPa
    Tekanan ujian tekanan 1.2MPa
    Suhu persekitaran dan suhu bendalir 5~60 ℃
    Penimbalan Kusyen Udara cushion
    Pelinciran Tiada minyak
    Toleransi panjang strok Bawah 1000 1.8
    1001~3000 2.8     		Di bawah 2700 1.8, 2701 hingga 5000 2.8
    Diameter paip Bukaan depan dan sisi M5×0.8 1/8 1/4 3/8 1/2
    Pembukaan bawah - Ø4 Ø6 Ø8 Ø10 Ø18

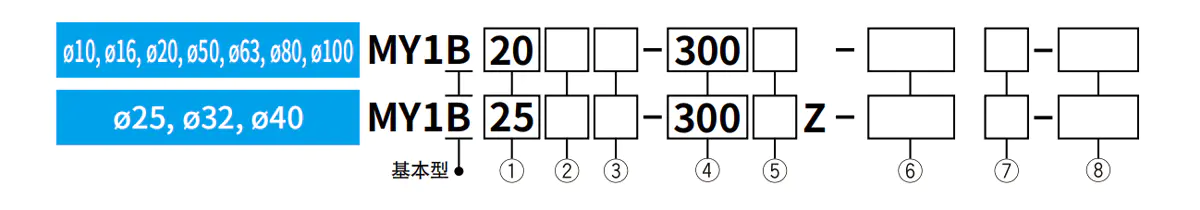

  • ① Diameter silinder 10 10cm ② Jenis benang melalui lubang ⑥ Suis magnet
    16 16cm Mark Jenis Diameter silinder Tidak bertanda Ø10 Suis bukan magnet (suis magnet terbina dalam dengan cincin magnet)
    20 20cm Tidak bertanda M benang Ø10、Ø16、Ø20
    25 25cm Rc 025、Ø32、Ø40,
    Ø50、Ø63、Ø80,
    Ø100
    32 32cm TN NPT Suis bukan magnet (suis magnet bukan sentuhan terbina dalam dengan cincin magnet)
    (Spesifikasi tersuai: -X1810)
    40 40cm TF G
    50 50cm ③Konfigurasi paip
    63 63cm Tidak bertanda Jenis standard Ø16~Ø100 Suis bukan magnet (gelang magnet terbina dalam)
    80 80cm G Jenis paip berpusat ⑦ Bilangan suis magnetik
    100 100cm Nota: Hanya G tersedia untuk Ø10. Tidak bertanda 2
    ④ Lejang silinder (mm) S 1
    Diameter silinder Jadual perjalanan standard* Pukulan panjang Panjang lejang maksimum
    n n
    10, 16 100, 200, 300, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000
    ※Boleh dihasilkan dalam kenaikan 1 mm.     		Lejang melebihi lejang standard 2001 hingga 3000 mm (kenaikan 1 mm) 3000
    ⑧Penyesuaian spesifikasi biasa
    Penunjuk Spesifikasi, kandungan
    20, 25, 32
    40, 50, 63
    80, 100     		Lejang melebihi lejang standard 2001 hingga 5000 mm (kenaikan 1 mm) 5000 -XB22 Dilengkapi dengan penyerap hentak hidraulik jenis lembut RJ
    -XC67 Jalur pengedap kalis habuk Spesifikasi lapisan getah NBR
    -X168 Spesifikasi sesendal berulir
    Contoh konfigurasi
    *Lejang panjang boleh dikonfigurasikan dengan cara yang sama seperti lejang standard    MY1B20-3000L-M9BW
    ※Sila ambil perhatian bahawa apabila lejang kurang daripada 49 mm, kapasiti kusyen udara akan berkurangan, dan beberapa suis magnet tidak boleh dipasang.     		-X1810 Ø10 Spesifikasi Cincin Magnetik Suis Magnet bukan sentuhan

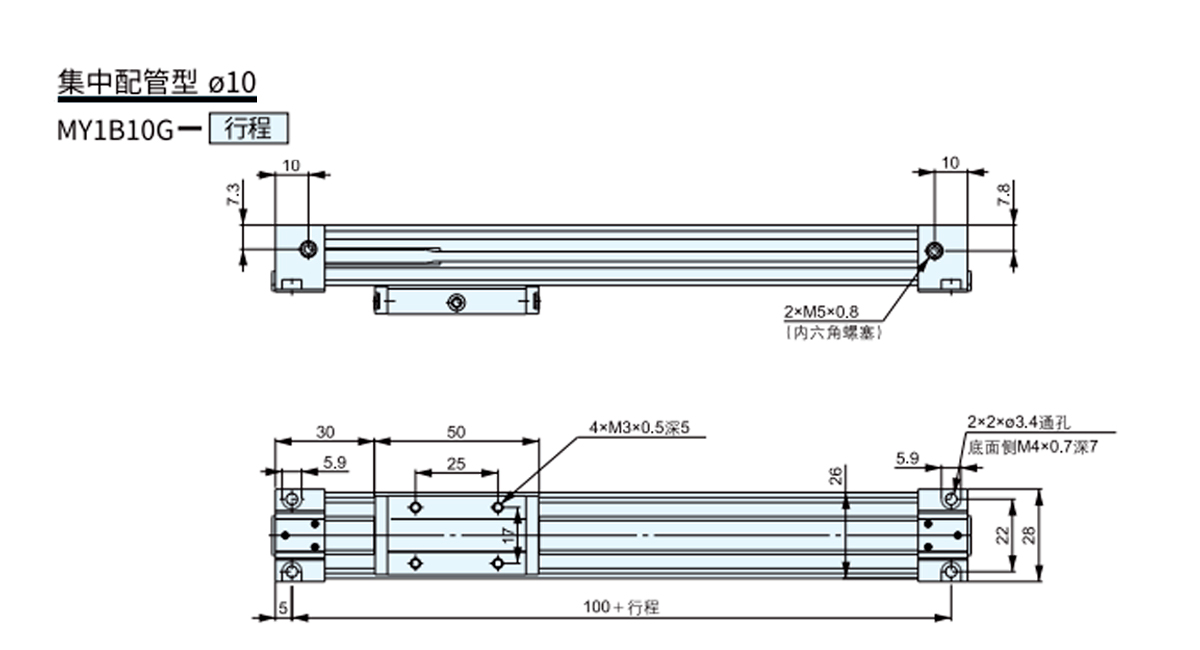

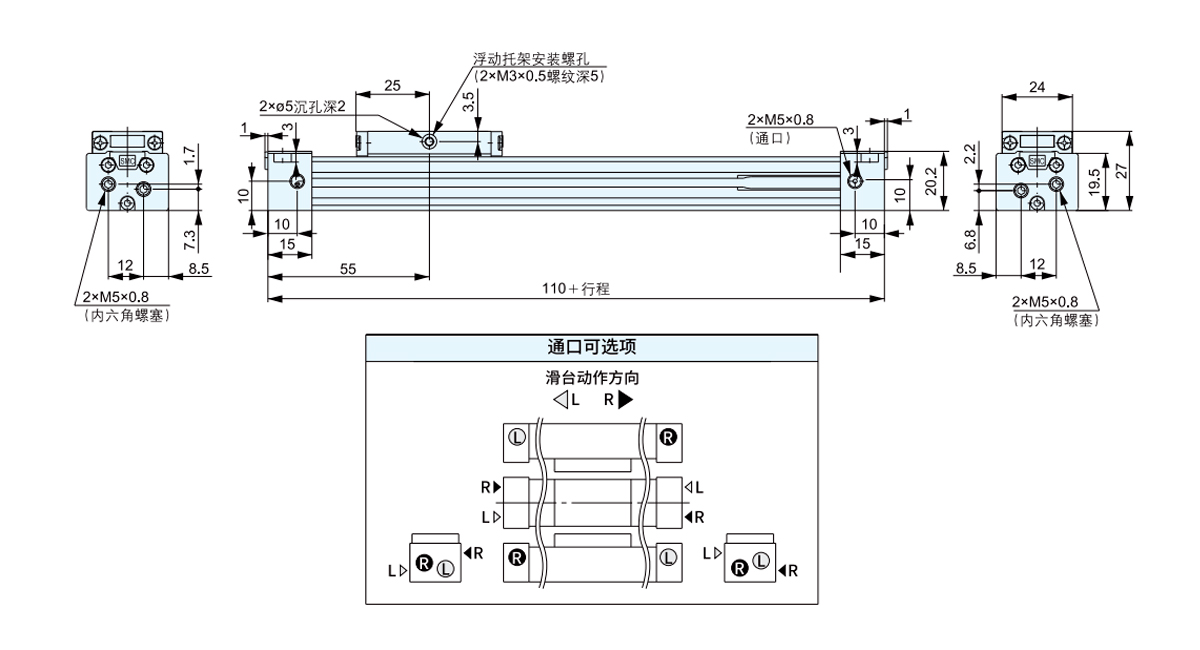

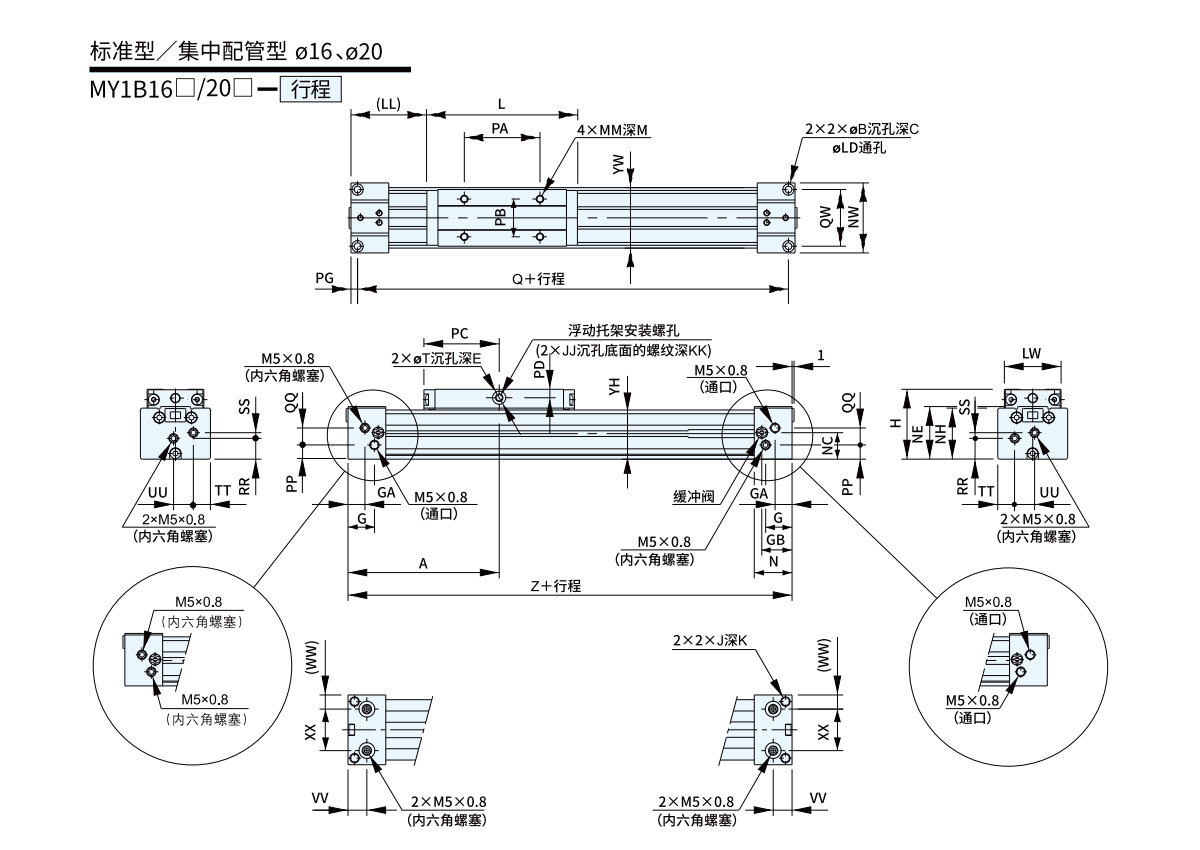

  • Model A B C E G GA GB H J JJ K KK L LD LL LW M MM N NC NE
    MY1B16 80 6 3.5 2 14 9 16 37 M5×0.8 M4×0.7 10 6.5 80 3.5 40 30 6 M4×0.7 20 14 27.
    MY1B20 100 7.5 4.5 2 12.5 12.5 20.5 46 M6×1 M4×0.7 12 10 100 4.5 50 37 8 M5×0.8 25 17.5 34

    Model NH NW PA PB PC PD PG PP Q QQ QW RR SS T TT UU VV WW XX YH YW Z
    MY1B16 27 37 40 20 40 4.5 3.5 7.5 153 9 30 11 3 7 9 10.5 10 7.5 22 26 32 160
    MY1B20 33.5 45 50 25 50 5 4.5 11.5 191 11 36 14.5 5 8 10.5 12 12.5 10.5 24 32.5 40 200

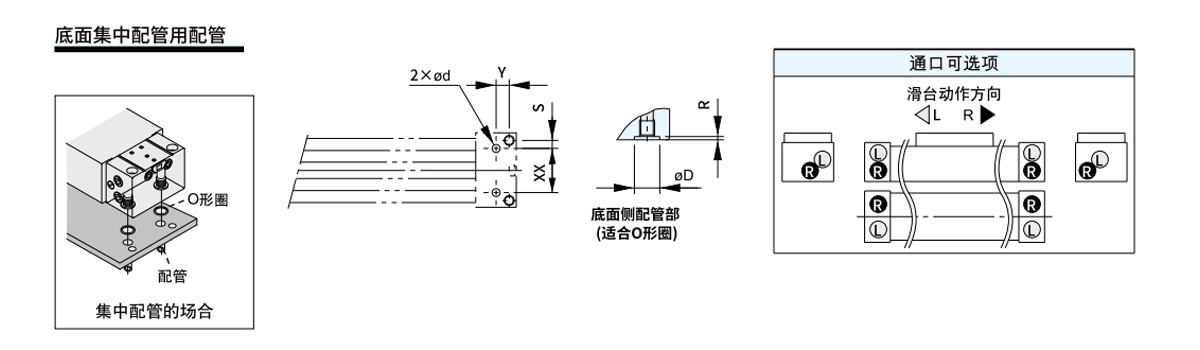

    Model WX Y S d D R Sesuai untuk O-ring
    MY1B16 22 6.5 4 4 8.4 1.1 C6
    MY1B20 24 8 6 4 8.4 1.1

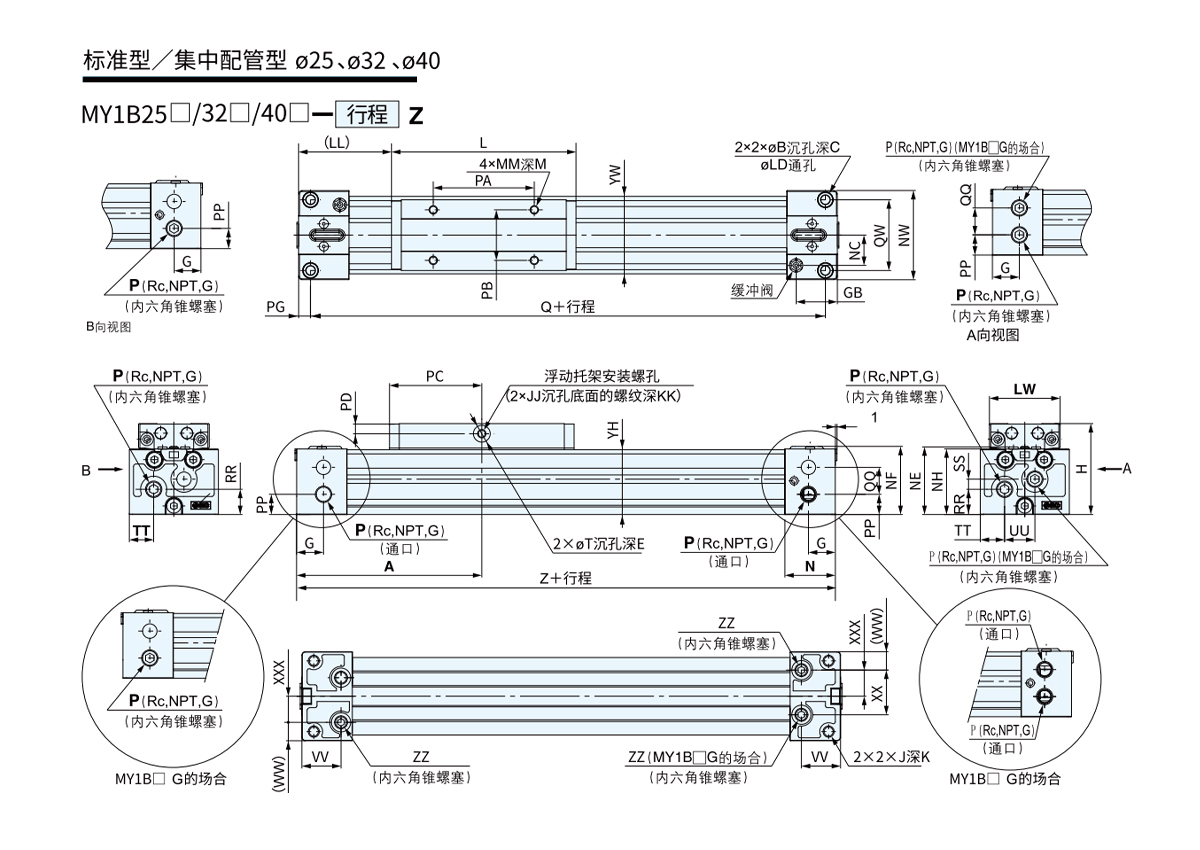

    Paip standard/paip berpusat biasa
    Model A B C E G GB H J JJ K KK L LD LL LW M MM N NC NE NF NH NW
    MY1B25 110 9 5.5 2 16 24.5 54 M6×1 M5×0.8 9.5 9 110 5.6 55 42 9 M5×0.8 30 18 40.2 40.5 39 53
    MY1B32 140 11 6.6 2 19 28.5 68 M8×1.25 M5×0.8 16 10 140 6.8 70 52 12 M6×1 37 22 50.2 50 49 64
    MY1B40 170 14 8.5 2 23 35 84 M10×1.5 M6×1 15 13 170 8.6 85 64 12 M6×1 45 26.5 62.7 62 61.5 75

    Model P PA PB PC PD PP PG Q QW RR T TT VV WW XXX YH YW Z ZZ Dalam kes paip berpusat Model QQ SS UU XX
    MY1B25 1/8 60 30 55 6 12 7 206 42 15 10 14.5 23.3 11 15.5 38.5 46 220 Rc1/16 MY1B25□ 16 6 18 26.5
    MY1B32 1/8 80 35 70 10 16 8 264 51 16 10 16 28.5 12 20 48 55 280 Rc1/16 MY1B32□ 16 11 32 40
    MY1B40 1/4 100 40 85 12 18.5 9 322 59 23.5 14 20 35 14 23.5 60.5 67 340 Rc1/8 MY1B40□ 24 12 35 47

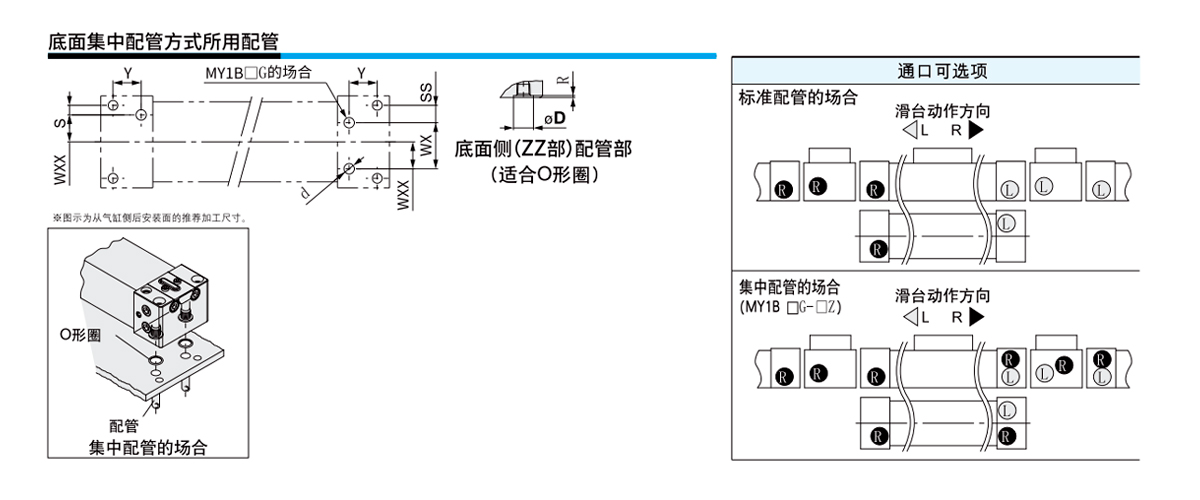

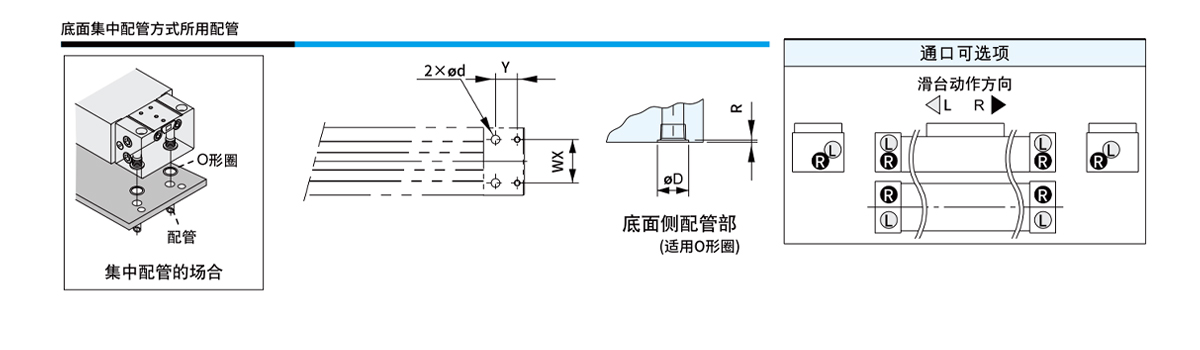

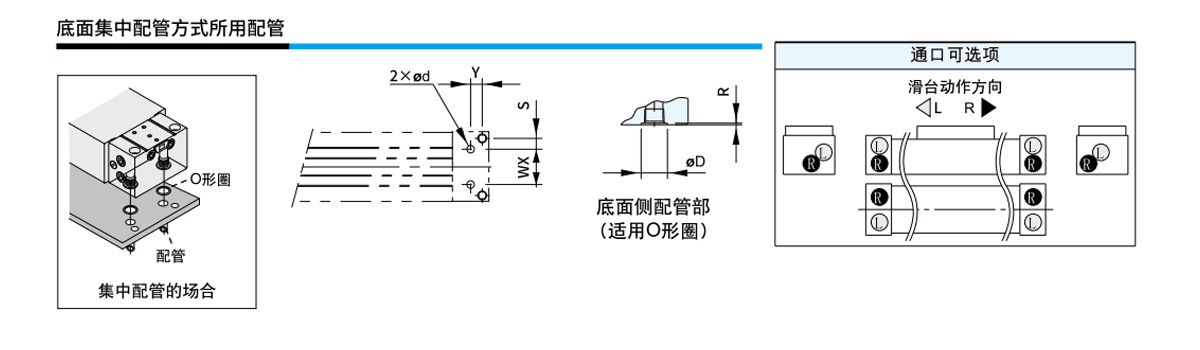

    Model WXX Y S d D R Sesuai untuk O-ring WX SS
    MY1B25 15.5 16.2 5.5 6 11.4 1.1 C9 26.5 10
    MY1B32 20 20.4 5.5 6 11.4 1.1 40 5.5
    MY1B40 23.5 25.9 6 8 13.4 1.1 C11.2 47 6

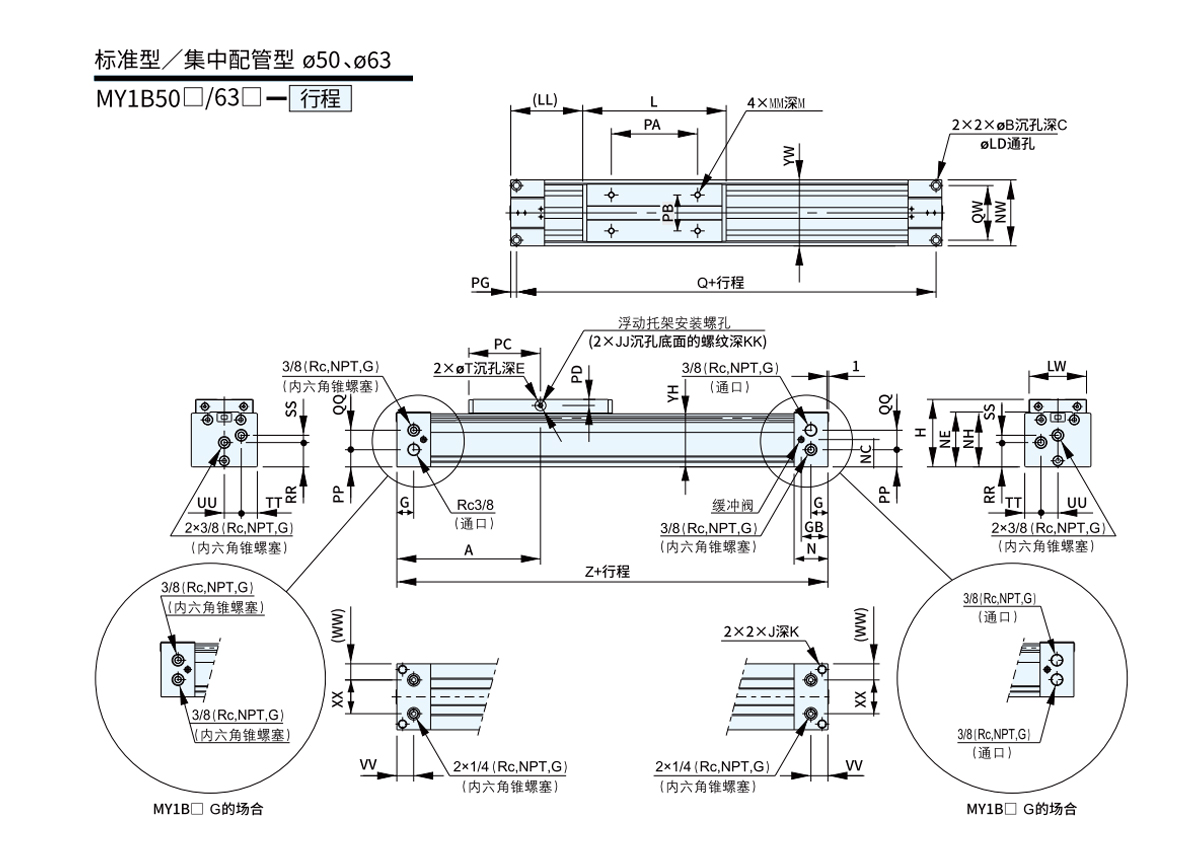

    Model A B C E G GB H J JJ K KK L LD LL LW M MM N NC NE
    MY1B50 200 14 8.5 3 23.5 37 94 M12×1.75 M6×1 25 17 200 9 100 80 14 M8×1.25 47 38 76.5
    MY1B63 230 17 10.5 3 25 39 116 M14×2 M8×1.25 28 24 230 11 115 96 16 M8×1.25 50 51 100

    Model NH NW PA PB PC PD PG PP Q QQ QW RR SS T TT UU VV WW XX YH YW Z
    MY1B50 75 92 120 50 100 8.5 8 24 384 27 76 34 10 15 22.5 23.5 23.5 22.5 47 74 92 400
    MY1B63 95 112 140 60 115 9.5 10 37.5 440 29.5 92 45.5 13.5 16 27 29 25 28 56 94 112 460

    Model WX Y S d D R Sesuai untuk O-ring
    MY1B50 47 15.5 14.5 10 17.5 1.1 C15
    MY1B63 56 15 18 10 17.5 1.1

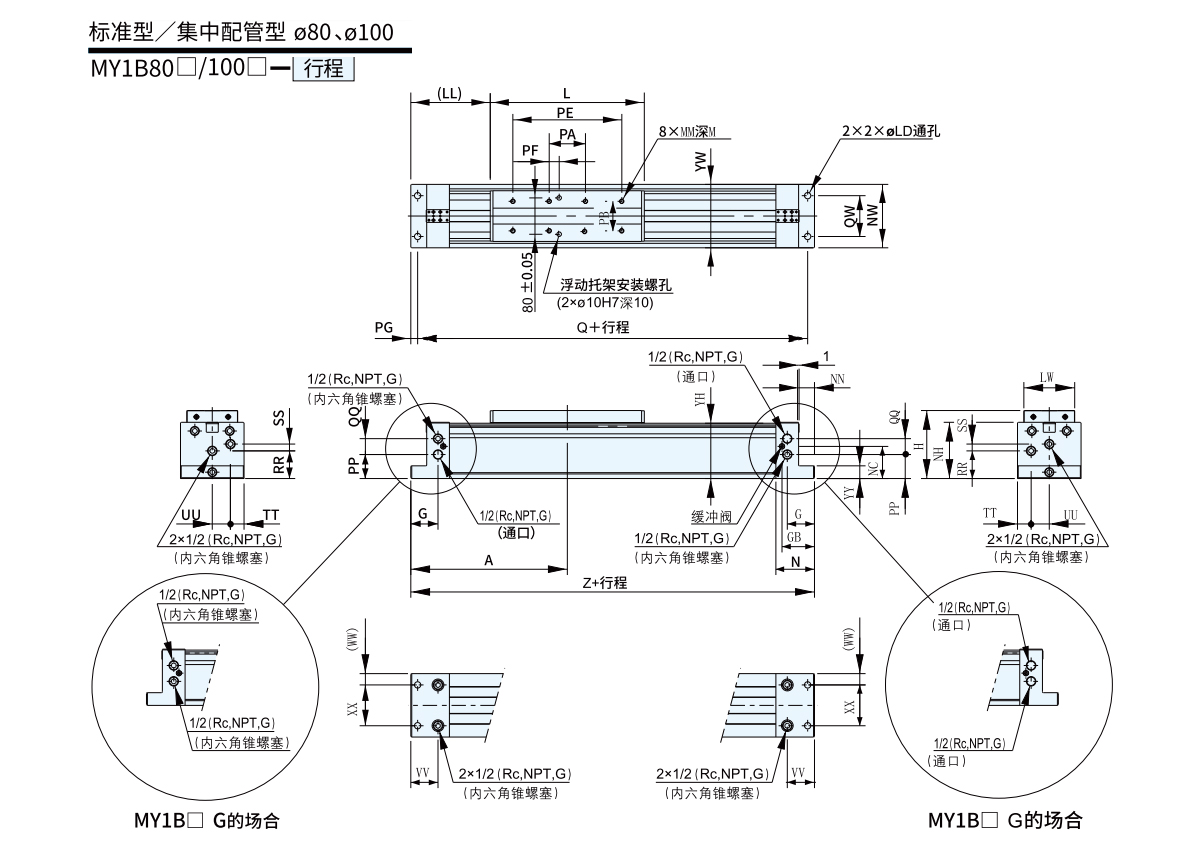

    Model A G GB H L LD LL LW M MM N NC NH NN NW PA PB PE
    MY1B80 345 60 71.5 150 340 14 175 112 20 M10×1.5 85 71 124 35 140 80 65 240
    MY1B100 400 70 79.5 190 400 18 200 140 25 M12×1.75 95 85 157 45 176 120 85 280

    Model PF PG PP Q QQ QW RR SS TT UU VV WW XX YH YW YY Z
    MY1B80 22 15 53 660 35 90 61 15 30 40 60 25 90 122 140 28 690
    MY1B100 42 20 69 760 38 120 75 20 40 48 70 28 120 155 176 35 800

    Model WX Y d D R Sesuai untuk O-ring
    MY1B80 90 45 18 26 1.8 P22
    MY1B100 120 50 18 26 1.8

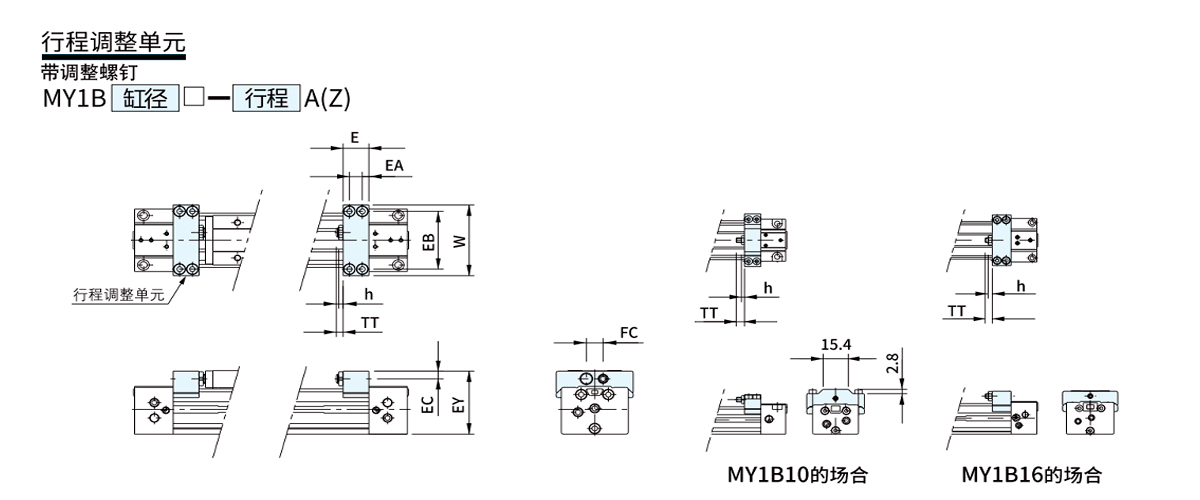

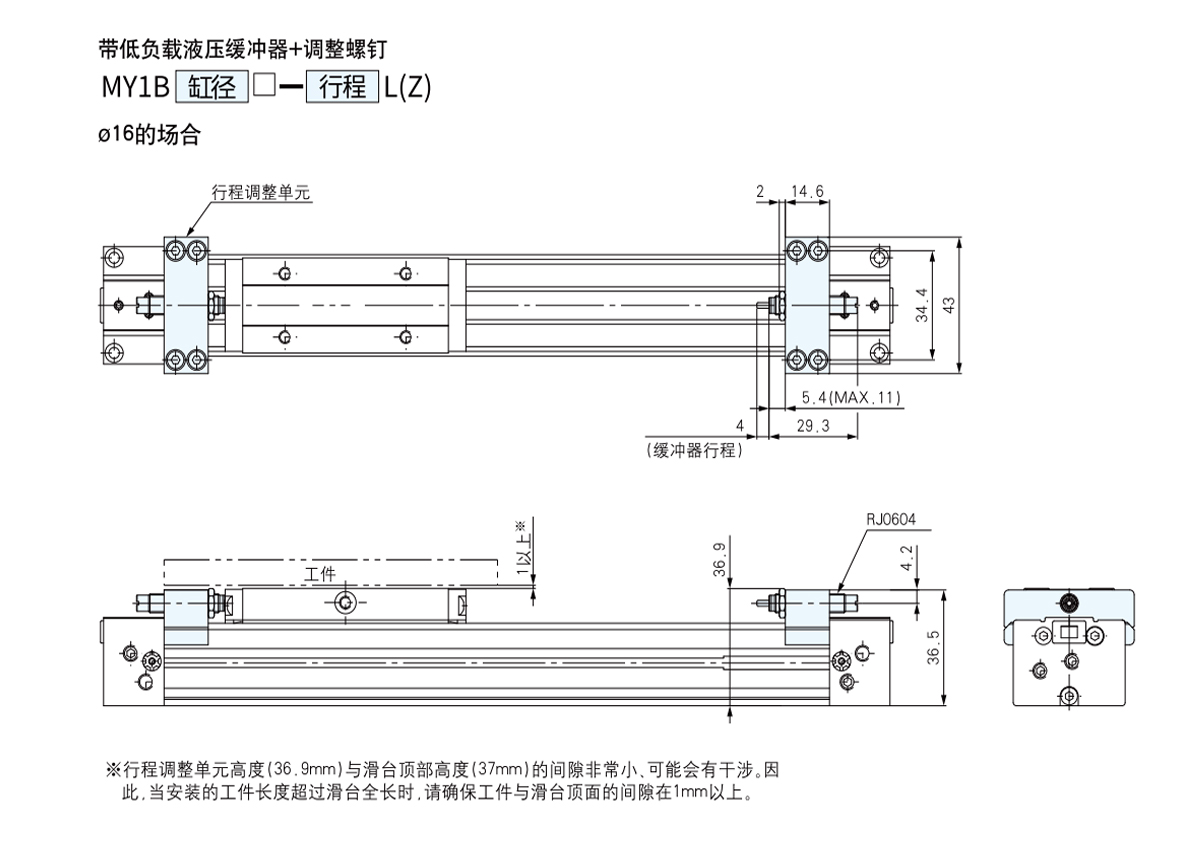

    Sesuai untuk silinder E EA EB SPR EY FC h TT W
    MY1B10 10 5 28 3.3 26.3 - 1.8 5(MAX10) 35
    MY1B16 14.6 7 34.4 4.2 36.5 - 2.4 5.4(MAX11) 43
    MY1B20 19 9 43 5.8 45.6 13 3.2 6(MAX12) 53
    MY1B25 20 10 49 6.5 53.5 13 3.5 5(MAX16.5) 60
    MY1B32 25 12 61 8.5 67 17 4.5 8(MAX20) 74
    MY1B40 31 15 76 9.5 81.5 17 4.5 9(MAX25) 94

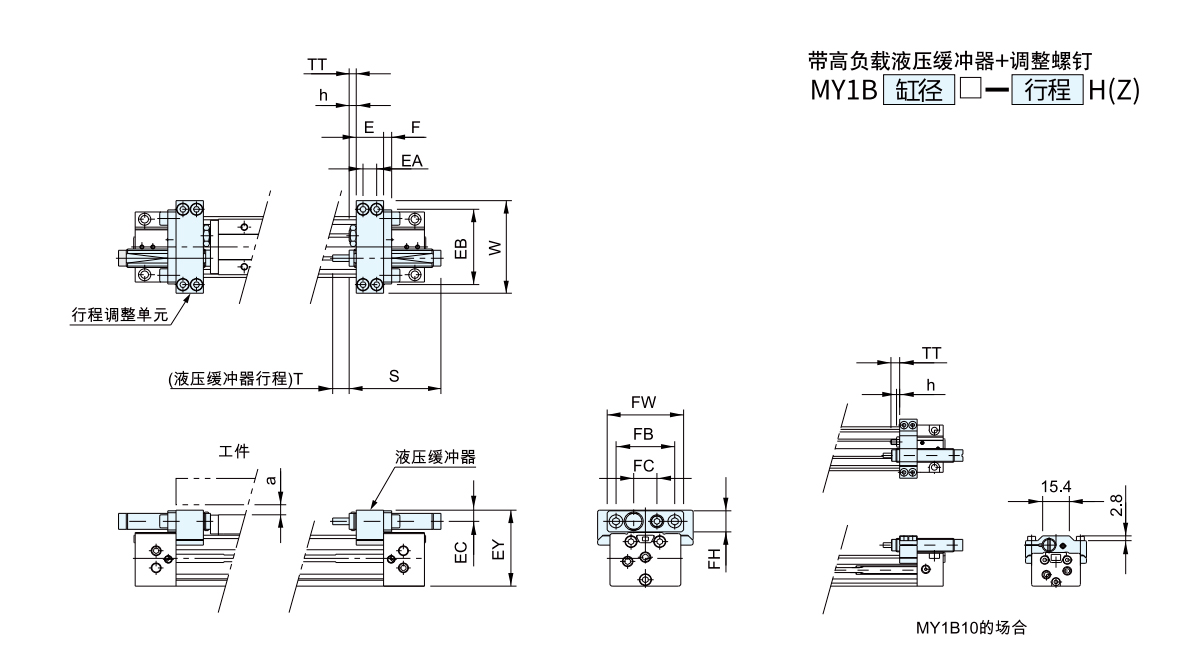

    Sesuai untuk silinder E EA EB SPR EY F FB FC FH FW h S T TT W Model penimbal hidraulik
    MY1B25 20 10 49 6.5 53.5 6 33 13 12 46 3.5 46.7 7 5(MAX16.5) 60 RB1007
    MY1B32 25 12 61 8.5 67 6 43 17 16 56 4.5 67.3 12 8(MAX20) 74 RB1412
    MY1B40 31 15 76 9.5 81.5 6 43 17 16 56 4.5 67.3 12 9(MAX25) 94 RB1412

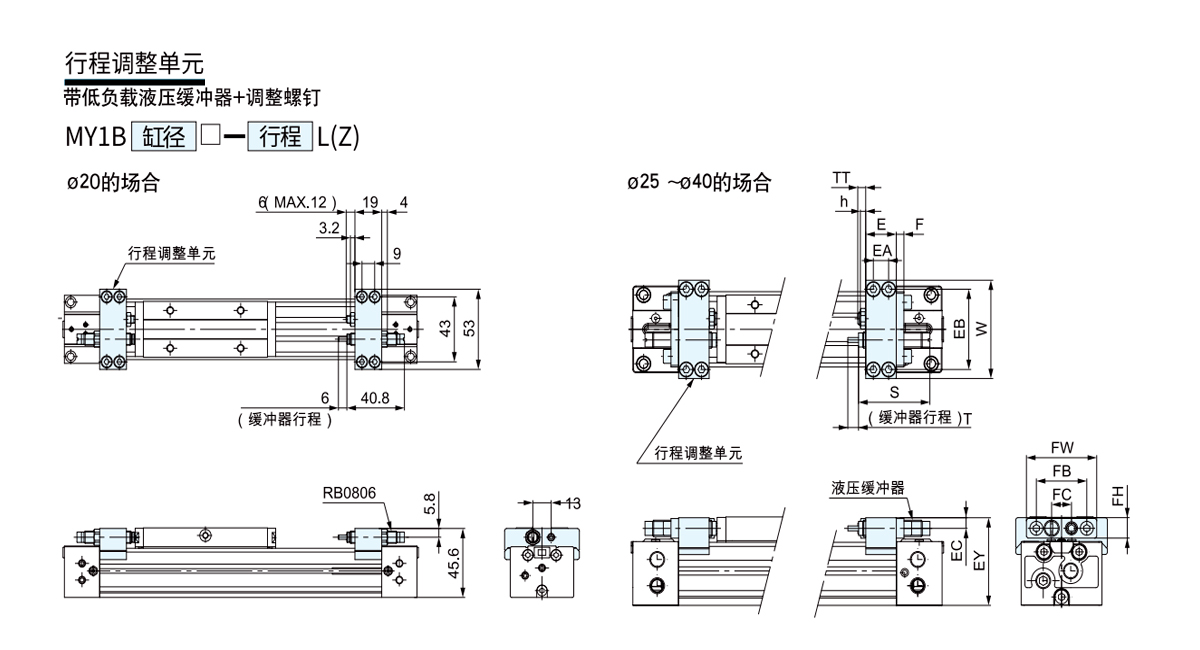

    Sesuai untuk silinder E EA EB SPR EY F FB FC FH FW h S T TT W Model penimbal hidraulik a
    MY1B10 10 5 28 5.5 29.8 - - 8 - - 1.8 40.8 5 5(MAX10) 35 RB0805 3.5
    MY1B20 20 10 49 6.5 47.5 6 33 13 12 46 3.5 46.7 7 5(MAX11) 60 RB1007 2.5
    MY1B25 20 10 57 8.5 57.5 6 43 17 16 56 4.5 67.3 12 5(MAX16.5) 70 RB1412 4.5
    MY1B32 25 12 74 11.5 73 8 57 22 22 74 5.5 73.2 15 8(MAX20) 90 RB2015 6
    MY1B40 31 15 82 12 87 8 57 22 22 74 5.5 73.2 15 9(MAX25) 100 RB2015 4
