Siri CY3B/CY3R Magnetic Coupled Rodless Cylinder Jenis Asas/Jenis Pemasangan Terus Pembekal

Rumah / Produk / Silinder Udara / Silinder Tanpa Rod / Siri CY3B/CY3R Magnetic Coupled Rodless Cylinder Jenis Asas/Jenis Pemasangan Terus

Siri CY3B/CY3R Magnetic Coupled Rodless Cylinder Jenis Asas/Jenis Pemasangan Terus Siri CY3B/CY3R Magnetic Coupled Rodless Cylinder Jenis Asas/Jenis Pemasangan Terus Siri CY3B/CY3R Magnetic Coupled Rodless Cylinder Jenis Asas/Jenis Pemasangan Terus
  • Siri CY3B/CY3R Magnetic Coupled Rodless Cylinder Jenis Asas/Jenis Pemasangan Terus
  • Siri CY3B/CY3R Magnetic Coupled Rodless Cylinder Jenis Asas/Jenis Pemasangan Terus
  • Siri CY3B/CY3R Magnetic Coupled Rodless Cylinder Jenis Asas/Jenis Pemasangan Terus
Silinder Tanpa Rod

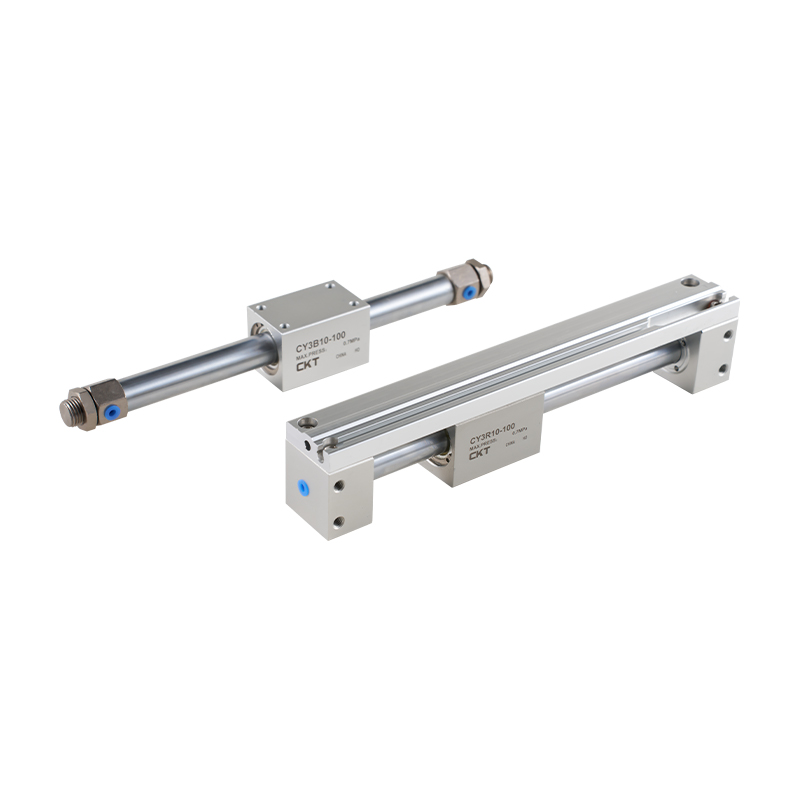

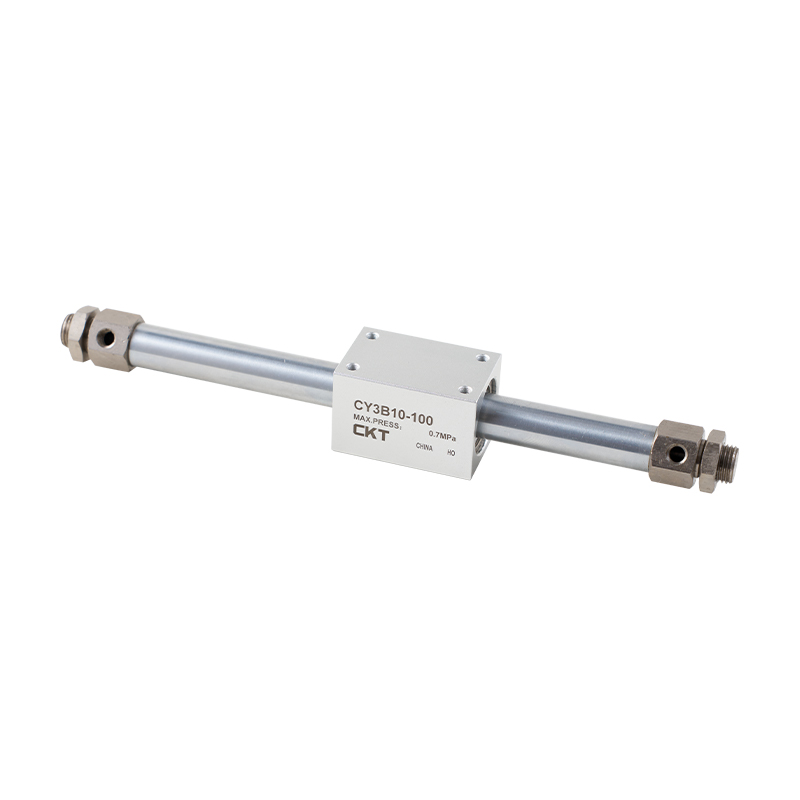

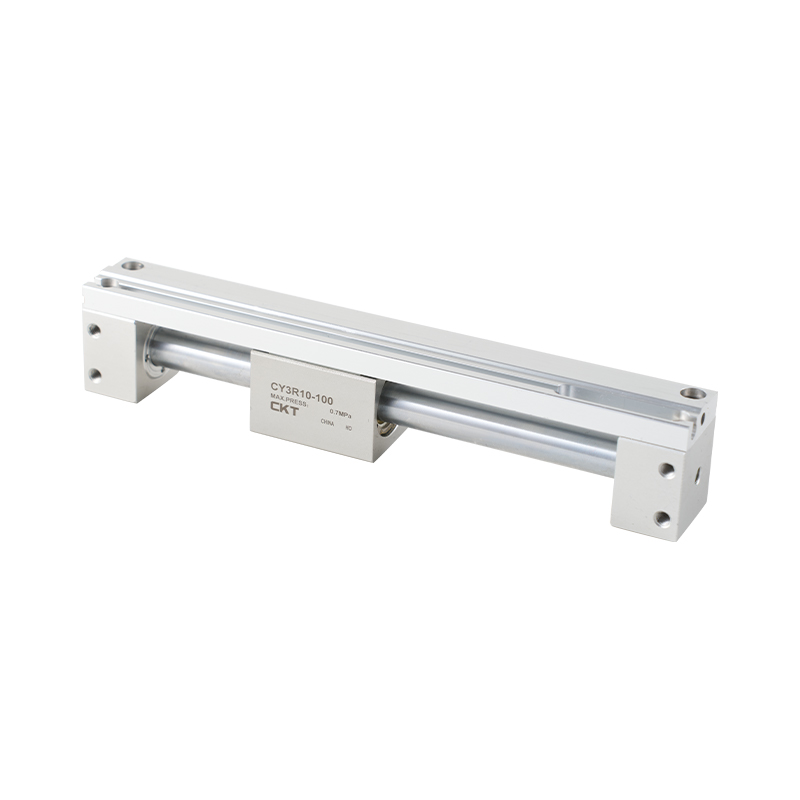

Siri CY3B/CY3R Magnetic Coupled Rodless Cylinder Jenis Asas/Jenis Pemasangan Terus

Bentuk badan utama dan penutup kepala telah diubah, dan sambungan magnet telah diterima pakai untuk mengurangkan jisim. Cincin penahan pelinciran pada omboh boleh terus membentuk filem pelinciran dan meningkatkan pelinciran.

E-mel: manager@cktworld.com
Muat Turun
SEBELUM：Silinder Tanpa Roda Bersama Mekanikal Siri MY1B (Jenis Asas)
SELEPAS：Siri CY1L Magnetic Coupled Rodless Cylinder (Jenis Galas Bebola)
  • Spesifikasi standard
    Diameter silinder (mm) 15 20 25 32 40
    Cecair yang digunakan Udara (tanpa minyak)
    Tekanan operasi maksimum MPa 0.7
    Tekanan operasi minimum MPa 0.16 0.15 0.14 0.12
    Suhu ambien dan bendalir -10 hingga 60°C (tetapi tidak beku)
    Kelajuan omboh mm/s CY3B:50~400;CY3R:50~500
    Penimbalan Pad kusyen di kedua-dua hujungnya
    Toleransi panjang lejang mm 0~250 1°,251~1000 14,1001~ 1.8
    Daya pegangan magnet   N 137 231 363 588 922
    Sambungan paip M5×0.8 Rc/8 ·NPT18 ·G/₈

  • Nombor bahagian Sesuai untuk diameter silinder (mm) d H B C
    SNJ-016B 15 M10×1.0 4 14 16.2
    SN-020B 20 M20×1.5 8 26 30
    SN-032B 2532 M26×1.5 8 32 37
    SN-040B 40 M32×2.0 10 41 47.3

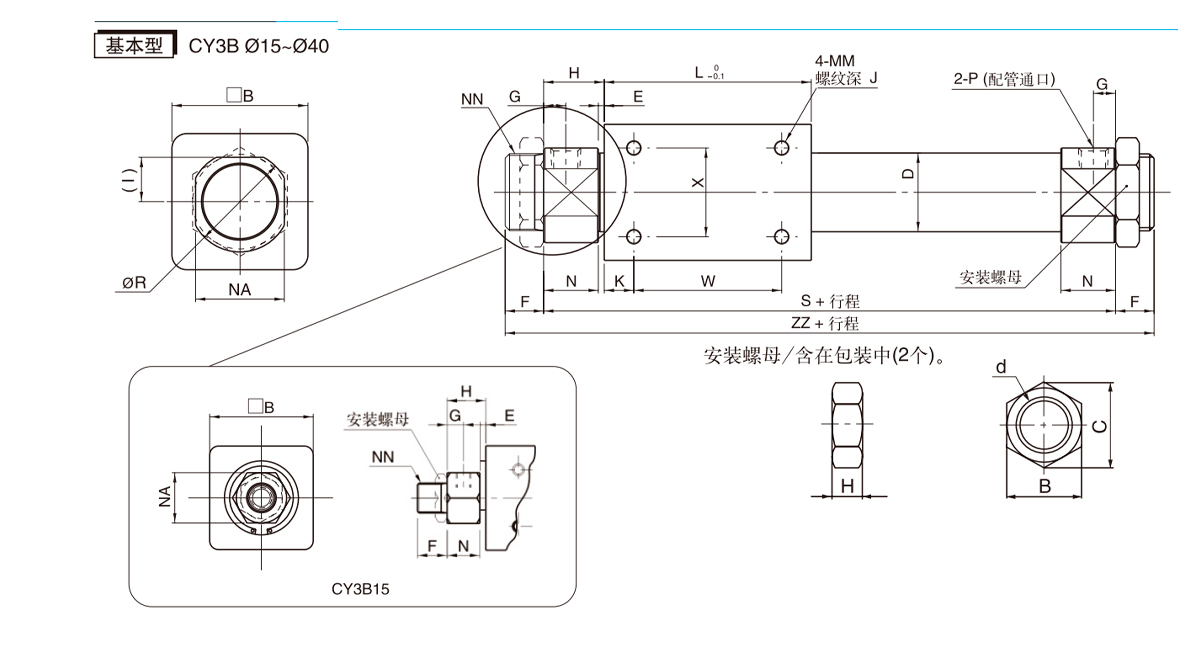

    Model B D E F G H I J K L MM N NA NN R S W X ZZ
    CY3B15 35 16.6 3 10 5.5 13 - 6 11 57 M4×0.7 11 17 M10×1 - 83 35 19 103
    CY3B20 36 21.6 2 13 7.5 20 12 6 8 66 M4×0.7 18 24 M20×1.5 28 106 50 25 132
    CY3B25 46 26.4 2 13 7.5 20.5 15 8 10 70 M5×0.8 18.5 30 M26×1.5 34 111 50 30 137
    CY3B32 60 33.6 2 16 8 22 18 8 15 80 M6×1 20 36 M26×1.5 40 124 50 40 156
    CY3B40 70 41.6 3 16 11 29 23 10 16 92 M6×1 26 46 M32×2 50 150 60 40 182

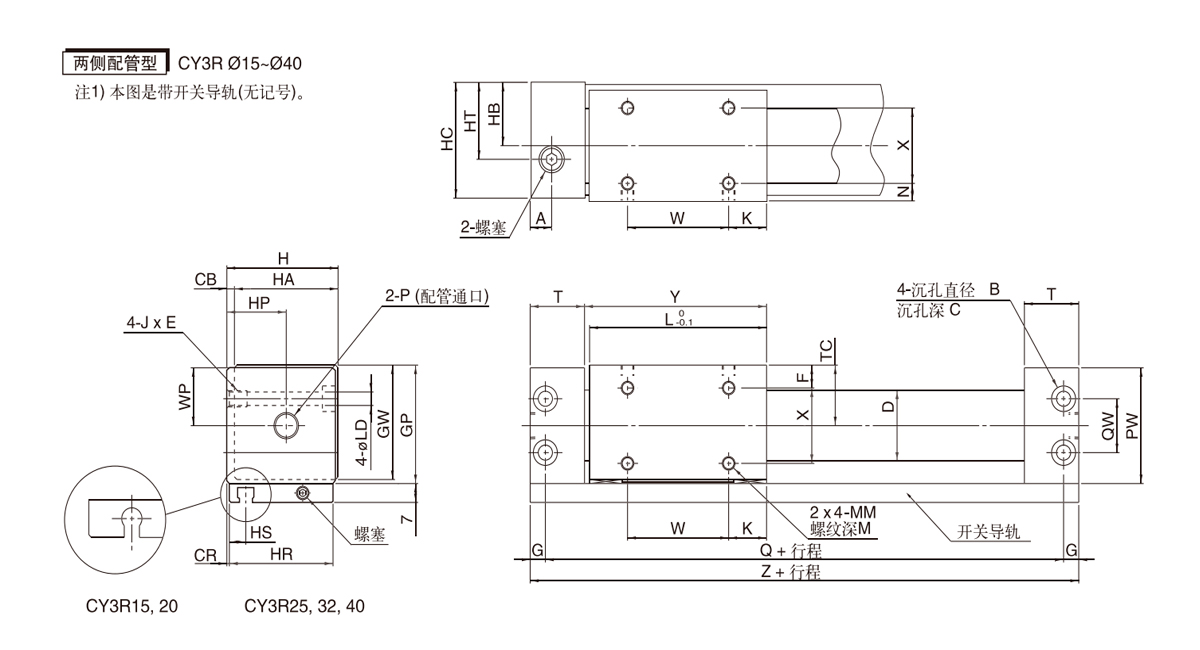

    Model A B C CB CR D F G GP GW H HA HB HC HP HR HS HT JxE K
    CY3R15 10.5 8 4.2 2 0.5 16.6 8 5 33 31.5 32 30 17 31 17 30 8.5 17 M5×0.8x7 14
    CY3R20 9 9.5 5.2 3 1 21.6 9 6 39 37.5 39 36 21 38 24 36 7.5 24 M6×1x8 11
    CY3R25 8.5 9.5 5.2 3 1 26.4 8.5 6 44 42.5 44 41 23.5 43 23.5 41 6.5 23.5 M6×1x8 15
    CY3R32 10.5 11 6.5 3 1.5 33.6 10.5 7 55 53.5 55 52 29 54 29 51 7 29 M8×1.25×10 13
    CY3R40 10 11 6.5 5 2 41.6 13 7 65 63.5 67 62 36 66 36 62 8 36 M8×1.25×10 15

    Model L LD M MM N PW Q QW T TC W WP X Y Z
    CY3R15 53 4.3 5 M4×0.7 6 32 84 18 19 17 25 16 18 54.5 94
    CY3R20 62 5.6 5 M4×0.7 7 38 95 17 20.5 20 40 19 22 64 107
    CY3R25 70 5.6 6 M5×0.8 6.5 43 105 20 21.5 22.5 40 21.5 28 72 117
    CY3R32 76 7 7 M6×1 8.5 54 116 26 24 28 50 27 35 79 130
    CY3R40 90 7 8 M6×1 11 64 134 34 26 33 60 32 40 93 148

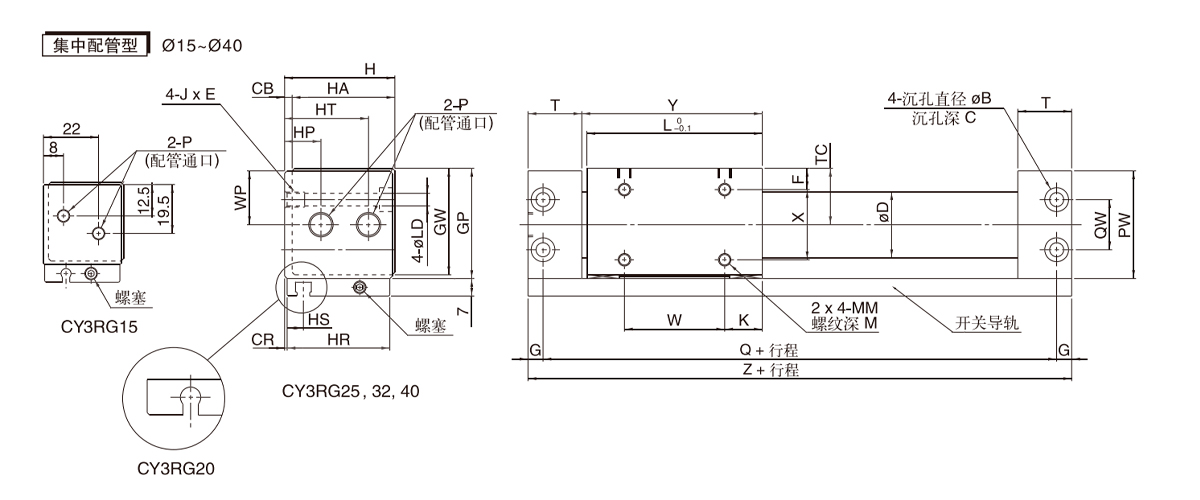

    Model HP HT
    CY3RG15 - -
    CY3RG20 11 28
    CY3RG25 14.5 33.5
    CY3RG32 20 41
    CY3RG40 25 50
    ※Dimensi yang tidak dinyatakan adalah sama seperti untuk jenis paip pada kedua-dua belah.
