Silinder Lejang Boleh Laras Nipis Siri SDAJ Pembekal

Rumah / Produk / Silinder Udara / Silinder Nipis / Silinder Lejang Boleh Laras Nipis Siri SDAJ

Silinder Lejang Boleh Laras Nipis Siri SDAJ Silinder Lejang Boleh Laras Nipis Siri SDAJ
  • Silinder Lejang Boleh Laras Nipis Siri SDAJ
  • Silinder Lejang Boleh Laras Nipis Siri SDAJ
Silinder Nipis

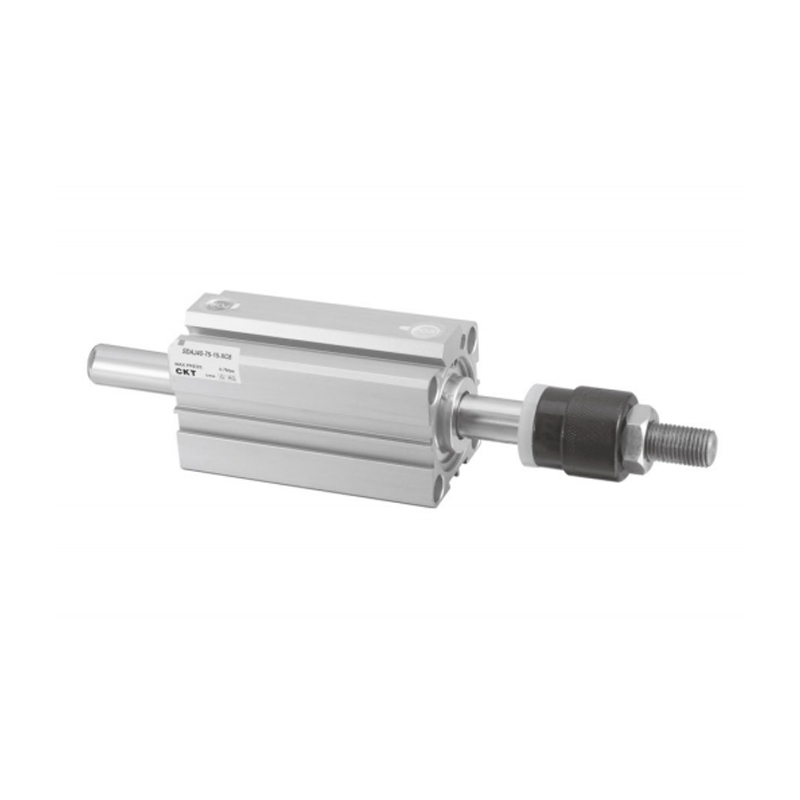

Silinder Lejang Boleh Laras Nipis Siri SDAJ

Silinder Lejang Boleh Laras Nipis Siri SDAJ ialah silinder nipis padat. Ciri terasnya ialah fungsi pelarasan lejang bersepadu. Sambil memastikan profil rendah badan silinder asas, ia menyediakan keupayaan untuk menetapkan kedudukan akhir rod omboh secara fleksibel untuk memanjang atau menarik balik, mengoptimumkan ruang susun atur peralatan dan meningkatkan kebolehsuaian kawalan gerakan.

1. Reka bentuk padat dan nipis: Ketinggian struktur keseluruhan adalah jauh lebih rendah daripada silinder konvensional, menjimatkan ruang pemasangan paksi dengan berkesan, terutamanya sesuai untuk peralatan automasi padat atau susun atur peranti dengan ruang terhad.

2. Mekanisme pelarasan lejang terbina dalam: Pelarasan tetapan lejang biasanya direka pada penutup hujung badan silinder. Kedudukan hujung rod omboh boleh dilaraskan tanpa langkah atau dalam bahagian melalui operasi mudah (seperti memutar bolt pelarasan atau struktur yang serupa) untuk memenuhi keperluan kedudukan lejang yang tepat di bawah keadaan kerja yang berbeza.

3. Julat pelarasan penyesuaian: Ia membolehkan lejang standard silinder dikurangkan dalam julat tertentu (julat khusus berbeza-beza mengikut Model dan spesifikasi), yang meningkatkan kebolehsuaian dan fleksibiliti silinder kepada aplikasi yang berbeza.

4. Kestabilan tetapan strok: Mekanisme pelarasan lejang mempunyai fungsi mengunci untuk memastikan nilai lejang yang ditetapkan dalam kitaran kerja silinder adalah stabil dan boleh dipercayai, mengelakkan hanyut kedudukan yang disebabkan oleh faktor seperti getaran.

5. Mengekalkan prestasi teras: Walaupun mencapai kenipisan dan lejang boleh laras, siri silinder ini masih mengekalkan ciri prestasi teras silinder standard seperti daya keluaran asas, kelajuan operasi dan hayat kerja.

Senario aplikasi biasa: Biasa digunakan dalam situasi di mana kedudukan akhir perlu dikawal dengan tepat dan ruang pemasangan adalah terhad, seperti kedudukan bahan, pengapit dan pelepasan bahan kerja, peranti berhenti, pemasangan ketepatan, unit automasi kecil, dsb., menyediakan sokongan pemacu utama untuk penyelesaian automasi padat.

E-mel: manager@cktworld.com
Muat Turun
SEBELUM：Silinder Berbilang Kedudukan Nipis Siri SDAT
SELEPAS：Silinder Bertindak Dua Paksi Nipis Siri SDAD

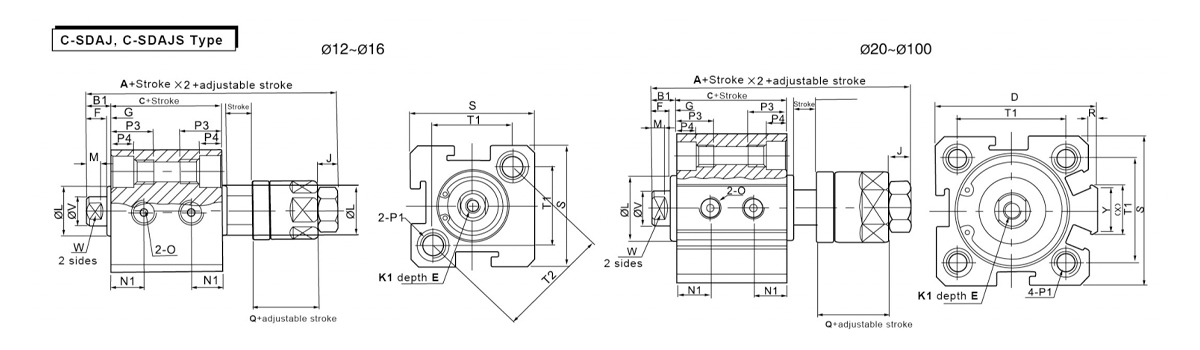

  • Borang Tanpa Auto Tukar Dengan Auto Tukar B1 D E F G J K1 L M N1
    Saiz/Simbol Bore A C A C Strok≤10 Strok>10 S=5 S>5
    12 40 17 50 27 5 - 6 4 1 4 M3×0.5 10.2 2.8 5.5 6.3
    16 42.5 18.5 52.5 28.5 5.5 - 6 4 1.5 4 M3×0.5 11 2.8 6.5 7.3
    20 47.5 19.5 57.5 29.5 5.5 36 8(6.5 apabila strok ialah 5) 4 1.5 5 M4×0.7 15 2.8 7.5
    25 55 21 65 31 6 42 10(7 apabila strok ialah 5) 4 2 6 M5×0.8 17 2.8 8
    32 61.5 24.5 71.5 34.5 7 50 8 12 4 3 6 M6×1 22 2.8 8 9
    40 65 26 75 36 7 58.5 9 12 4 3 8 M8×1.25 28 2.8 8 10
    50 73 28 83 38 9 71.5 11 15 5 4 11 M10×1.5 38 2.8 8 10.5
    63 77 32 87 42 9 84.5 11 15 5 4 11 M10×1.5 40 2.8 9.5 11.8
    80 94 41 104 51 11 104 14 20 6 5 13 M14×1.5 45 4 11.5 14.5
    100 105 51 115 61 12 124 18 20 7 5 13 M18×1.5 55 4 16 20.5

  • Borang Tanpa Auto Tukar Dengan Auto Tukar B1 D E F G J K1 L M N1
    membosankan Saiz/ Simbol A C A C Strok≤10 Strok>10 S=5 S>5
    12 40 17 50 27 5 - 6 4 1 4 M3×0.5 10.2 2.8 5.5 6.3
    16 42.5 18.5 52.5 28.5 5.5 - 6 4 1.5 4 M3×0.5 11 2.8 6.5 7.3
    20 47.5 19.5 57.5 29.5 5.5 36 8(6.5 apabila strok ialah 5) 4 1.5 5 M4×0.7 15 2.8 7.5
    25 55 21 65 31 6 42 10(7 apabila strok ialah 5) 4 2 6 M5×0.8 17 2.8 8
    32 61.5 24.5 71.5 34.5 7 50 8 12 4 3 6 M6×1 22 2.8 8 9
    40 65 26 75 36 7 58.5 9 12 4 3 8 M8×1.25 28 2.8 8 10
    50 73 28 83 38 9 71.5 11 15 5 4 11 M10×1.5 38 2.8 8 10.5
    63 77 32 87 42 9 84.5 11 15 5 4 11 M10×1.5 40 2.8 9.5 11.8
    80 94 41 104 51 11 104 14 20 6 5 13 M14×1.5 45 4 11.5 14.5
    100 105 51 115 61 12 124 18 20 7 5 13 M18×1.5 55 4 16 20.5
    Saiz Gergaji/Simbol O P1 P3 P4 Q R S T1 T2 V W X Y
    12 M5×0.8 Kedua-dua belah:中6.5 benang M5×0.8 lubang telus:φ4.2 12 4.5 12 - 25 16.3 23 6 5 - -
    16 M5×0.8 Kedua-dua belah:φ6.5 benang M5×0.8 lubang telus:φ4.2 12 4.5 12 - 29 19.8 28 6 5 - -
    20 M5×0.8 Kedua-dua belah:φ6.5 benang M5×0.8 lubang telus:φ4.2 14 4.5 15 2 34 24 - 8 6 11.3 10
    25 M5×0.8 Kedua-dua belah:φ8.2 benang M6×1.0 lubang telus:φ4.6 15 5.5 18 2 40 28 - 10 8 12 10
    32 PT1/8 Kedua-dua belah:φ8.2 benang M6×1.0 lubang telus:φ4.6 16 5.5 20 6 44 34 - 12 10 18.3 15
    40 PT1/8 Kedua-dua belah:φ10 benang M8×1.25 lubang telus:φ6.5 20 7.5 20 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Kedua-dua belah:φ11 benang M8×1.25 lubang telus:φ6.5 25 8.5 20 9.5 62 48 - 20 17 30 20
    63 PT1/4 Kedua-dua belah:φ11 benang M8×1.25 lubang telus:φ6.5 25 8.5 20 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Kedua-dua belah:φ14 benang M12×1.75 lubang telus:φ9.2 25 10.5 23 10 94 74 - 25 22 36 26
    100 PT3/8 Kedua-dua belah:φ17.5 benang M14×2 lubang telus:φ11.3 30 13 23 10 114 90 - 32 27 35 26
