Silinder Nipis Siri SDA Pembekal

Rumah / Produk / Silinder Udara / Silinder Nipis / Silinder Nipis Siri SDA

Silinder Nipis Siri SDA Silinder Nipis Siri SDA Silinder Nipis Siri SDA Silinder Nipis Siri SDA Silinder Nipis Siri SDA
  • Silinder Nipis Siri SDA
  • Silinder Nipis Siri SDA
  • Silinder Nipis Siri SDA
  • Silinder Nipis Siri SDA
  • Silinder Nipis Siri SDA
Silinder Nipis

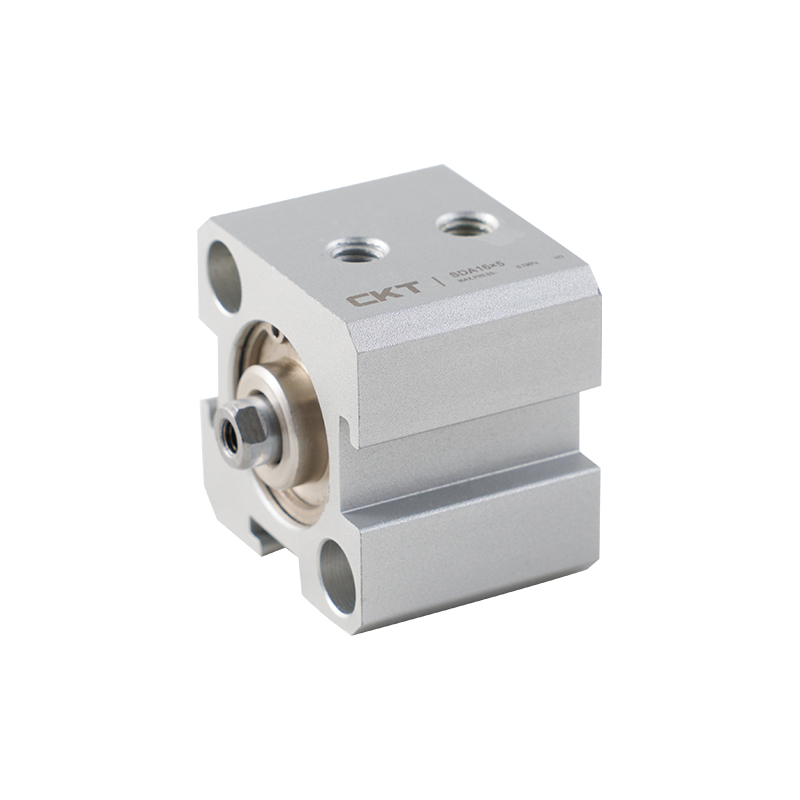

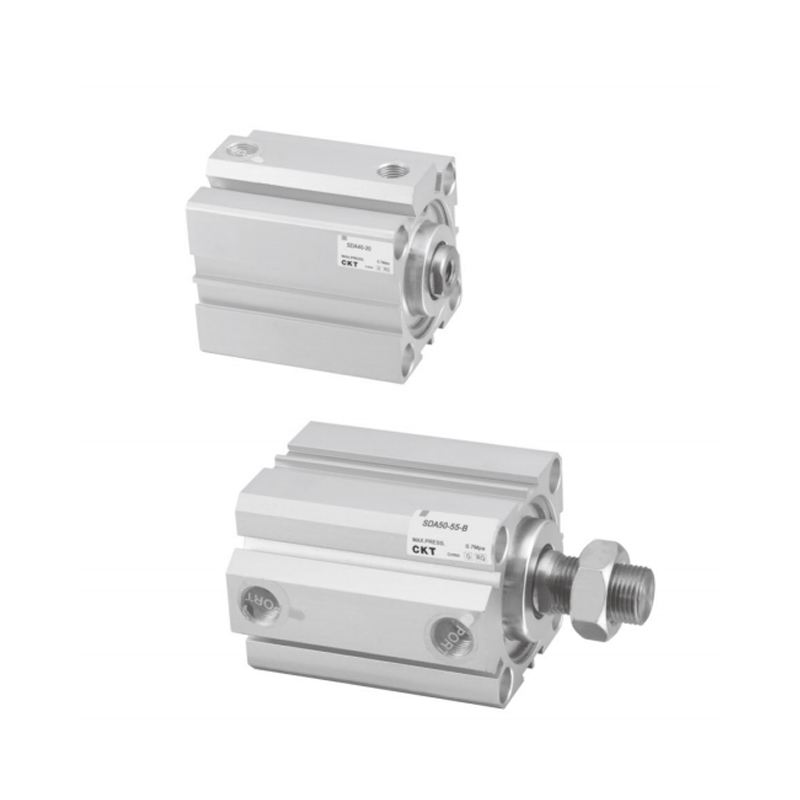

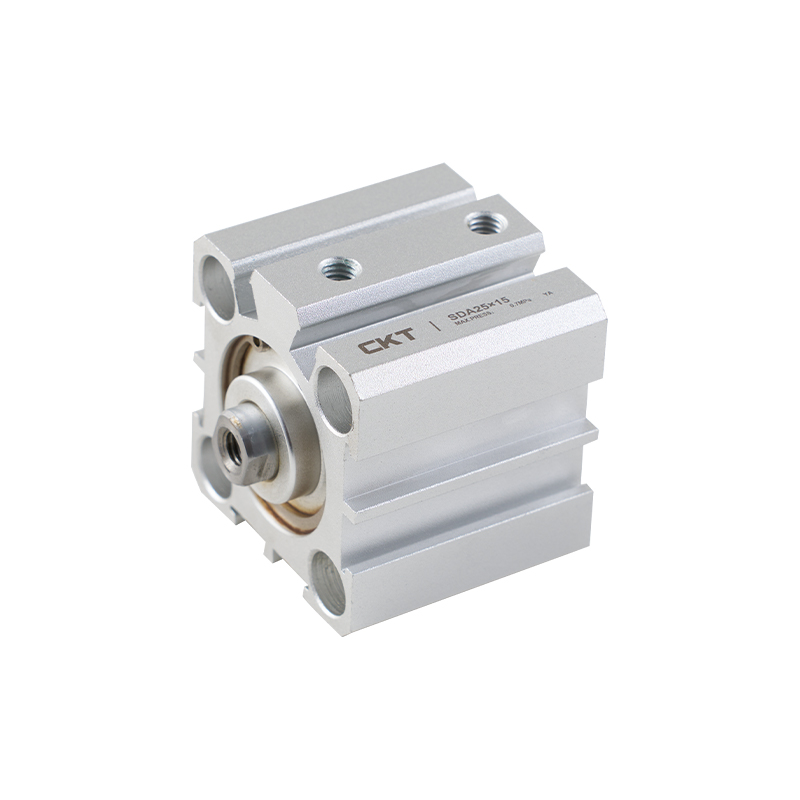

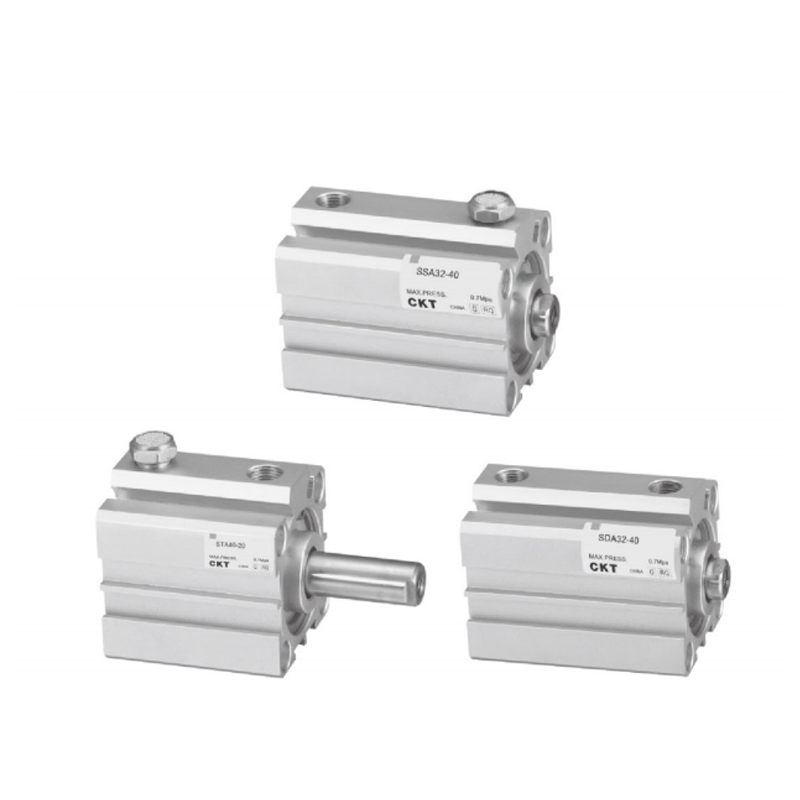

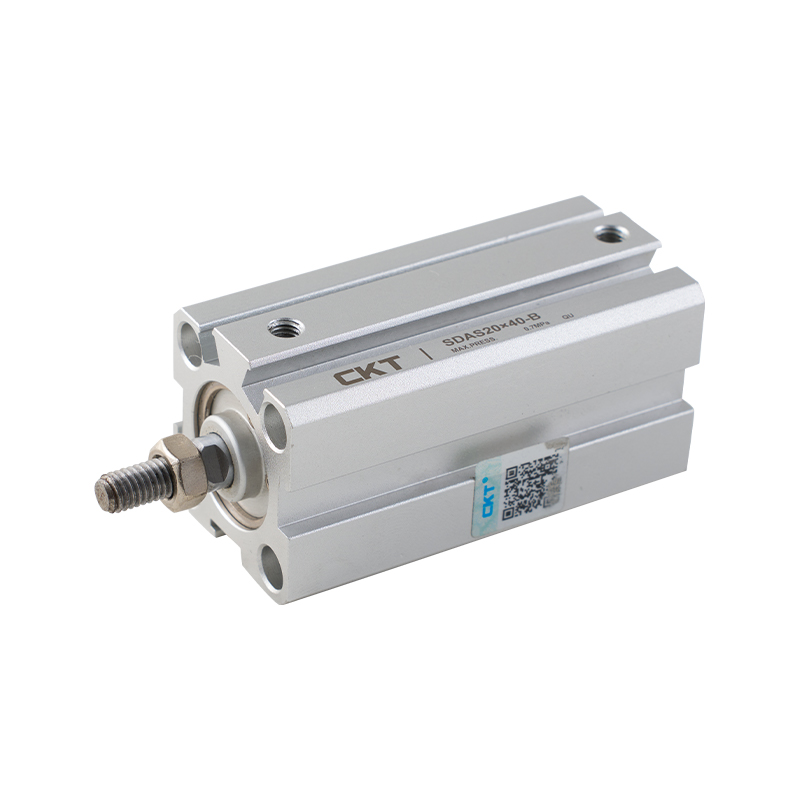

Silinder Nipis Siri SDA

Nipis dan ringan
Sambil mengekalkan ketepatan gerakan sedia ada dan hayat produk, jumlah panjangnya hanyalah 1/2-1/3 daripada silinder am. Ia mengambil kesempatan daripada ciri nipis dan ringannya.


Mudah dipasang
Kaedah pemasangan terbenam tidak memerlukan sebarang aksesori untuk mencapai keperluan penjimatan ruang.


Mudah dijaga
Reka bentuk menggunakan kaedah pemasangan yang mudah, yang mudah untuk pemasangan, pembongkaran dan penyelenggaraan.


Suis magnet
Alur pemasangan dikhaskan pada pinggir badan, menjadikannya sangat mudah untuk memasang dan membetulkan suis magnet dan melaraskan kedudukannya.

E-mel: manager@cktworld.com
Muat Turun
SEBELUM：Silinder Bertindak Dua Paksi Nipis Siri SDAD
SELEPAS：Silinder Nipis Baharu Siri CQS
  • Saiz Lubang (mm) 12 16 20 25 32 40 50 63 80 100
    Tindakan Lakonan berganda
    Lakonan-tolak tunggal               Tarik-lakonan tunggal -
    Cecair Udara
    Beroperasi
    Julat Tekanan
    kgf/cm²     		Lakonan berganda 1~9
    Lakonan bujang 2~9 -
    Tekanan Bukti  kgf/cm² 13.5
    Beroperasi Temperature Range℃ -5~70
    Beroperasi Speed
    Julat    mm/s     		Lakonan berganda 30~500
    Lakonan bujang 50~500
    Kusyen Alas bampar
    Saiz port M5×0.8 PT1/8 PT1/4 PT3/8

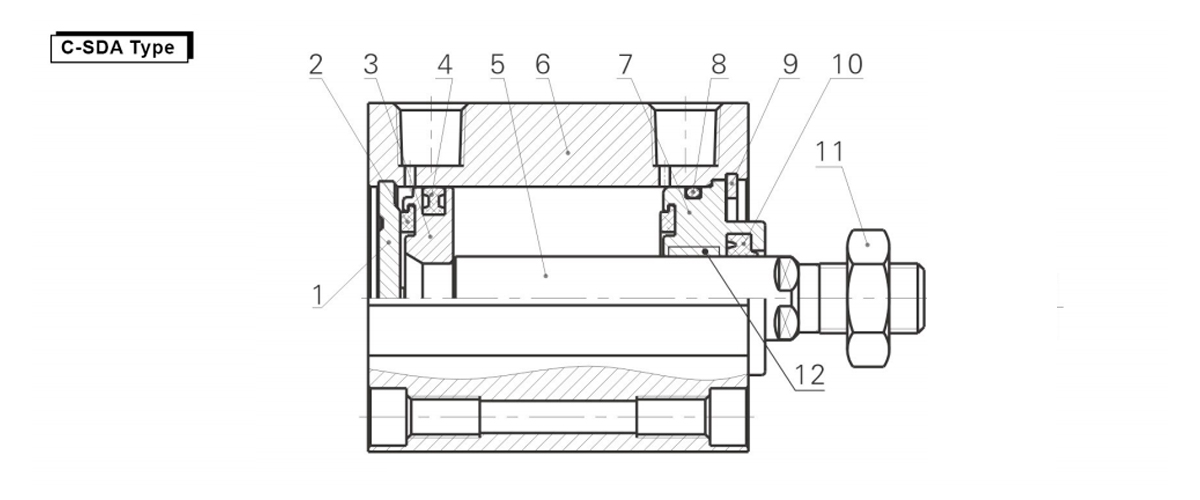

  • item Nama bahan item Nama bahan
    1 Penutup belakang 6060-T5 2 Pad bampar omboh PU
    3 Omboh 6061-T6 4 Omboh jenis O berganda NBR
    5 Omboh rod Keluli karbon sederhana (Penyaduran Hardchrome) 6 Badan utama 6063-T5
    7 Muka depan 60611-T6 8 Muka depan O ring NBR
    9 Cincin lompat jenis C Keluli spring 10 Muka depan seal ring NBR
    11 Kacang Keluli karbon 12 Sesendal Bahan tahan haus

    Ganti   Bahagian/Seal   Cincin
    item Nama bahan Komponen
    Ø12 Ø16 Ø20 Ø25 Ø32 Ø40 Ø50 Ø63 Ø80 Ø100
    9 Cincin meterai batang NBR PDB-6 PDB-6 PDB-8 PDB-10 PDB-12 PDB-16 PDB-20 PDB-20 PDU-25 PDU-32
    10 Omboh seal ring APA-012 APA-016 APA-O20 APA-Q25 APA-O32 APA-O40 APA-050 APA-Q63 APA-O80 APA-100
    11 Cincin O penutup hadapan Ø12×1.5 Ø16×1.5 Ø17×1.8 Ø22×1.8 Ø27×1.8 Ø36×1.8 Ø47×1.8 Ø59×1.8 Ø75×1.8 Ø95×1.8
    Model cincin meterai C-SDA12-PS C-SDA16-PS C-SDA20-PS C-SDA25-PS C-SDA32-PS C-SDA40-PS C-SDA50-PS C-SDA63-PS C-SDA80-PS C-SDA100-PS

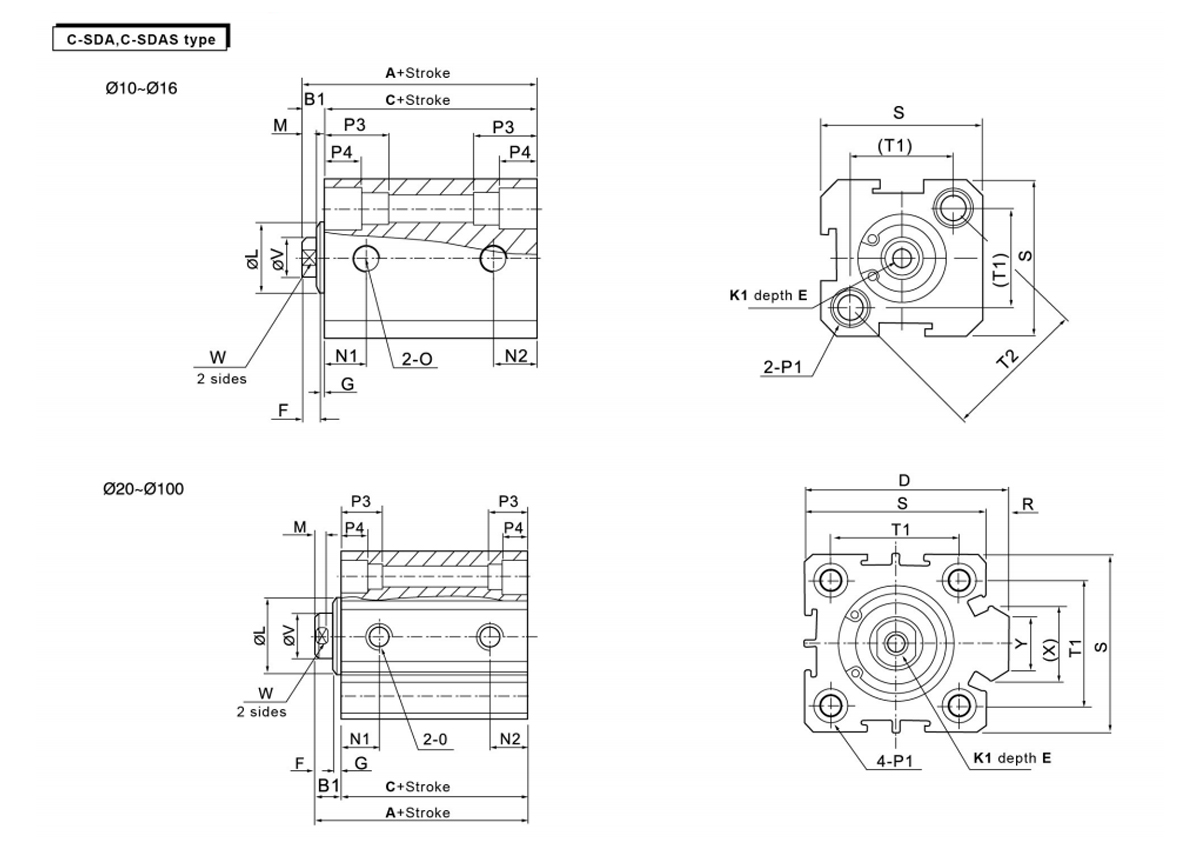

    Borang Standard Dengan Suis Auto B1 D E F G K1 L M N1 N2
    Saiz Gergaji/SImbol A C A C S=5 S>5 S=5 S>5
    12 22 17 32 27 5 - 6 4 1 M3×0.5 10.2 3 7.5 5
    16 24 18.5 34 28.5 5.5 - 6 4 1.5 M3×0.5 11 3 8 5.5
    20 25 19.5 35 29.5 5.5 36 8 4 1.5 M4×0.7 13 3 9 5.5
    25 27 21 37 31 6 42 10 4 2 M5×0.8 17 3 9.2 5.5
    32 31.5 24.5 41.5 34.5 7 50 12 4 3 M6×1 22 3 9 6.5 9
    40 33 26 43 36 7 58.5 12 4 3 M8×1.25 28 3 9.5 7.5
    50 37 28 47 38 9 71.5 15 5 4 M10×1.5 38 3 8 10.5 8 10.5
    63 41 32 51 42 9 84.5 15 5 4 M10×1.5 40 3 9.5 11.8 9.5 11.8
    80 52 41 62 51 11 104 20 6 5 M14×1.5 45 4 11.5 14.5 11.5 14.5
    100 63 51 73 61 12 124 20 7 5 N18×1.5 55 4 16 20.5 16 20.5

    Saiz Gergaji/SImbol O P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0.8 Kedua-dua belah:φ6.5 benang M5×0.8 lubang telus:φ4.2 12 4.5 - 25 16.3 23 6 5 - -
    16 M5×0.8 Kedua-dua belah:φ6.5 benang M5×0.8 lubang telus:φ4.2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5×0.8 Kedua-dua belah:φ6.5 benang M5×0.8 lubang telus:φ4.2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0.8 Kedua-dua belah:φ8.2 benang M6×1.0 lubang telus:φ4.6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Kedua-dua belah:φ8.2 benang M6×1.0 lubang telus:φ4.6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Kedua-dua belah:φ10 benang M8×1.25 lubang telus:φ6.5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Kedua-dua belah:φ11 benang M8×1.25 lubang telus:φ6.5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Kedua-dua belah:φ11 benang M8×1.25 lubang telus:φ6.5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Kedua-dua belah:φ14 benang M12×1.75 lubang telus:φ9.2 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Kedua-dua belah:φ17.5 benang M14x2 lubang telus:φ11.3 30 13 10 114 90 - 32 27 35 260

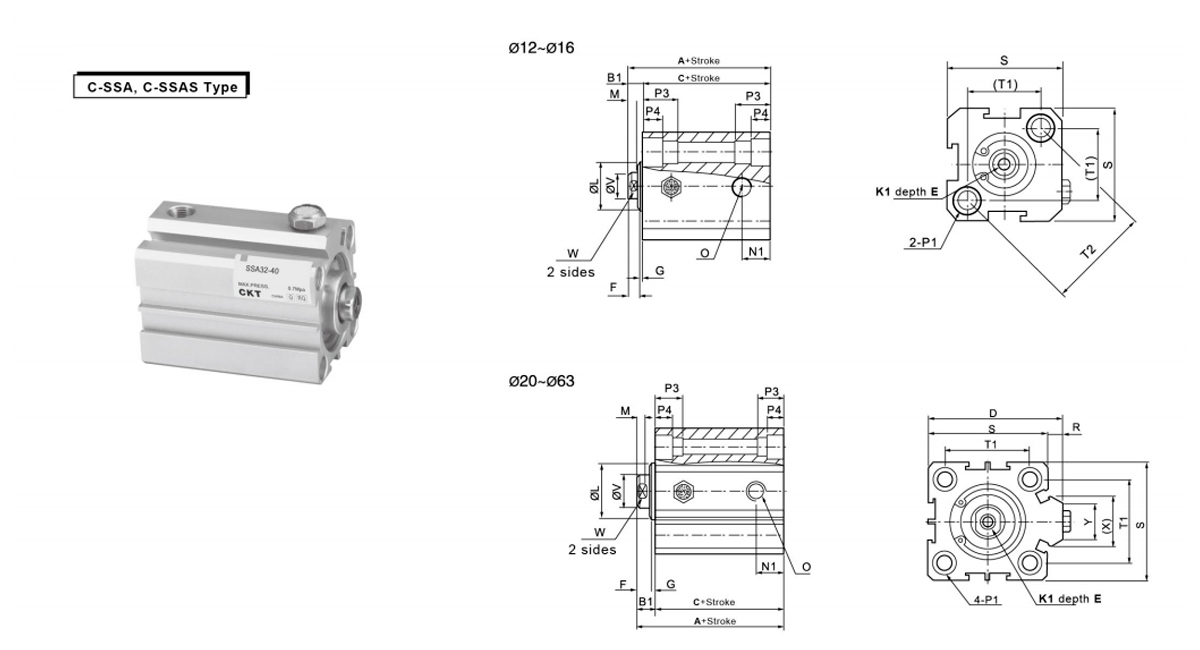

    Borang Tanpa Auto Tukar Dengan Auto Tukar B1 D E F G K1 L M N1
    Saiz Gergaji/SImbol A C A C
    ≤10 >10 ≤10 >10 ≤10 >10 ≤10 >10
    12 32 42 27 37 42 52 37 47 5 - 6 4 1 M3×0.5 10.2 3 5
    16 34 44 28.5 38.5 44 54 38.5 48.5 5.5 - 6 4 1.5 M3×0.5 11 3 5.5
    20 35 45 29.5 39.5 45 55 39.5 49.5 5.5 36 8 4 1.5 M4×0.7 13 3 5.5
    25 37 47 31 41 47 57 41 51 6 42 10 4 2 M5×0.8 17 3 5.5
    32 41.5 51.5 34.5 44.5 51.5 61.5 44.5 54.5 7 50 12 4 3 M6×1 22 3 9
    40 43 53 36 46 53 63 46 56 7 58.5 12 4 3 M8×1.25 28 3 7.5
    50 47 57 38 48 57 67 48 58 9 71.5 15 5 4 M10×1.5 38 3 10.5
    63 51 61 42 52 61 71 52 62 9 84.5 15 5 4 M10×1.5 40 3 11

    Saiz Gergaji/SImbol O P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0.8 Kedua-dua belah:φ6.5 benang M5×0.8 lubang telus:φ4.2 12 4.5 - 25 16.2 23 6 5 - -
    16 M5×0.8 Kedua-dua belah:φ6.5 benang M5×0.8 lubang telus:φ4.2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5×0.8 Kedua-dua belah:φ6.5 benang M5×0.8 lubang telus:φ4.2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0.8 Kedua-dua belah:φ8.2 benang M6×1.0 lubang telus:φ4.6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Kedua-dua belah:φ8.2 benang M6×1.0 lubang telus:φ4.6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Kedua-dua belah:φ10 benang M8×1.25 lubang telus:φ6.5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Kedua-dua belah:φ11 benang M8×1.25 lubang telus:φ6.5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Kedua-dua belah:φ11 benang M8×1.25 lubang telus:φ6.5 25 8.5 9.5 75 60 - 20 17 28.7 20

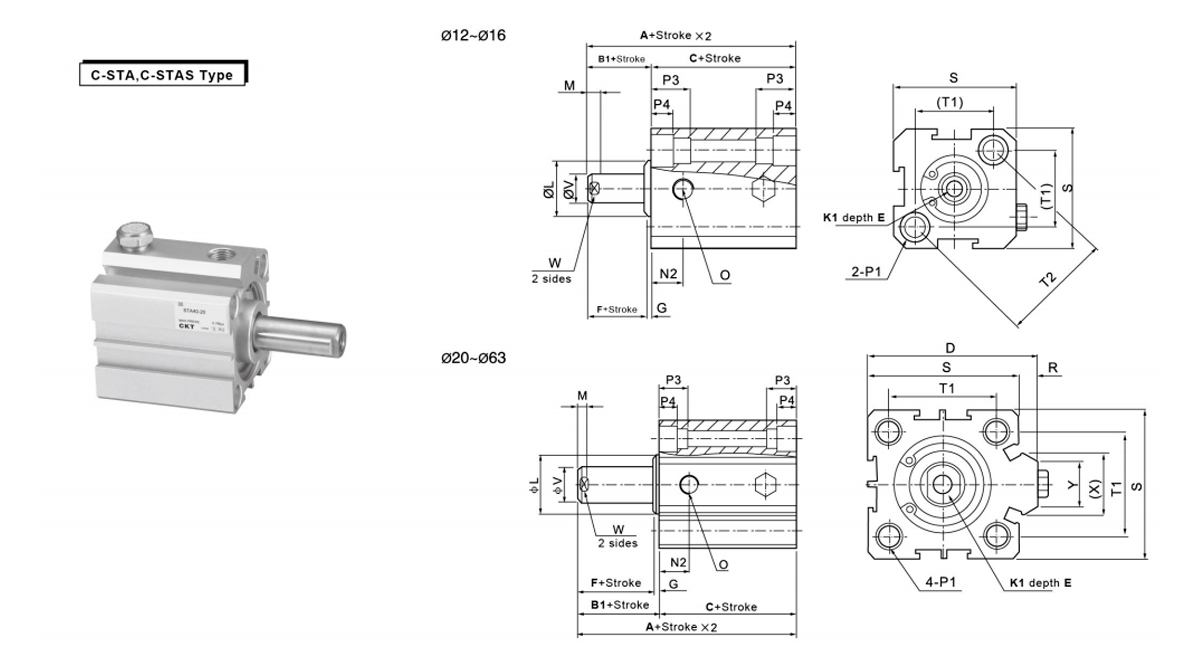

    Borang Tanpa Auto Tukar Dengan Auto Tukar B1 D E F G K1 L M N2
    Saiz Gergaji/SImbol A C A C
    Strok ≤10 >10 ≤10 >10 ≤10 >10 ≤10 >10
    12 32 42 27 37 42 52 37 47 5 6 4 1 M3×0.5 10.2 3 7.5
    16 34 44 28.5 38.5 44 54 38.5 48.5 5.5
    -     		6 4 1.5 M3×0.5 11 3 8
    20 35 45 29.5 39.5 45 55 39.5 49.5 5.5 36 8 4 1.5 M4×0.7 13 3 9
    25 37 47 31 41 47 57 41 51 6 42 10 4 2 M5×0.8 17 3 9.2
    32 41.5 51.5 34.5 44.5 51.5 61.5 44.5 54.5 7 50 12 4 3 M6×1 22 3 9
    40 43 53 36 46 53 63 46 56 7 58.5 12 4 3 M8×1.25 28 3 9.5
    50 47 57 38 48 57 67 48 58 9 71.5 15 5 4 M10×1.5 38 3 10.5
    63 51 61 42 52 61 71 52 62 9 84.5 15 5 4 M10×1.5 40 3 12
    Saiz Gergaji/SImbol O P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0.8 Kedua-dua belah:φ6.5 benang M5×0.8 lubang telus:φ4.2 12 4.5
    -     		25 16.2 23 6 5
    -
    16 M5×0.8 Kedua-dua belah:φ6.5 benang M5×0.8 lubang telus:φ4.2 12 4.5 - 29 19.8 28 6 5 -
    -
    20 M5×0.8 Kedua-dua belah:φ6.5 benang M5×0.8 lubang telus:φ4.2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0.8 Kedua-dua belah:φ8.2 benang M6×1.0 lubang telus:φ4.6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Kedua-dua belah:φ8.2 benang M6×1.0 lubang telus:φ4.6 16 5.5 6 44 34 12 10 18.3 15
    40 PT1/8 Kedua-dua belah:φ10 benang M8×1.25 lubang telus:φ6.5 20 7.5 6.5 52 40 16 14 21.3 16
    50 PT1/4 Kedua-dua belah:φ11 benang M8×1.25 lubang telus:φ6.5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Kedua-dua belah:φ11 benang M8×1.25 lubang telus:φ6.5 25 8.5 9.5 75 60 20 17 28.7 20

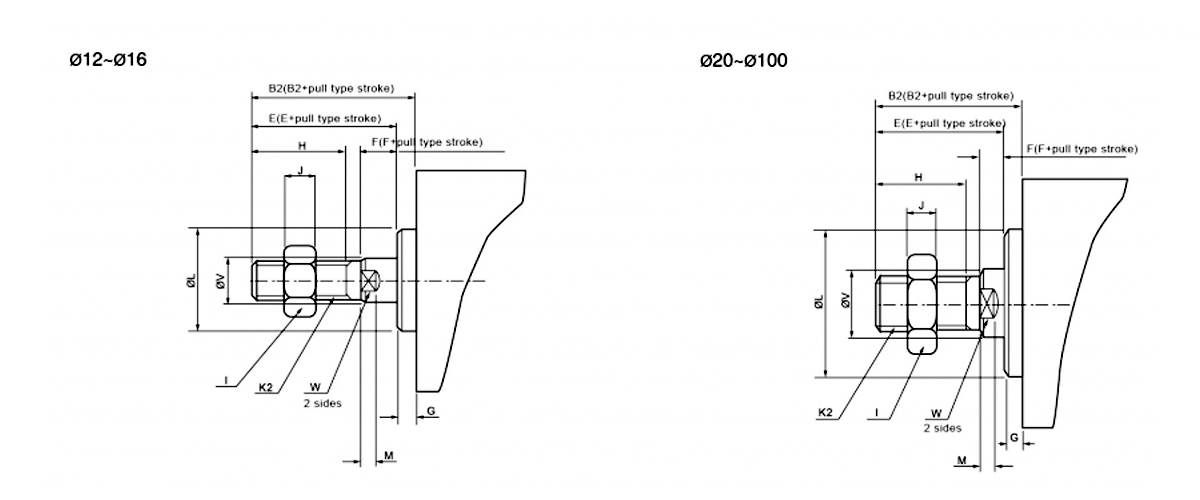

    Saiz Gergaji/SImbol B2 E F G 2 I J K2 L M V W
    12 17 16 4 1 10 8 4 M5×0.8 10.2 3 6 5
    16 17.5 16 4 1.5 10 8 4 M5×0.8 11 3 6 5
    20 20.5 19 4 1.5 13 10 5 M6×1.0 13 3 8 6
    25 23 21 4 2 15 12 6 M8×1.25 17 3 10 8
    32 25 22 4 3 15 17 6 M10×1.25 22 3 12 10
    40 35 32 4 3 25 19 8 M14×1.5 28 3 16 14
    50 37 33 5 4 25 27 11 M18×1.5 38 3 20 17
    63 37 33 5 4 25 27 11 M18×1.5 40 3 20 17
    80 44 39 6 5 30 32 13 M22×1.5 45 4 25 22
    100 50 45 7 5 35 36 13 M26×1.5 55 4 32 27
