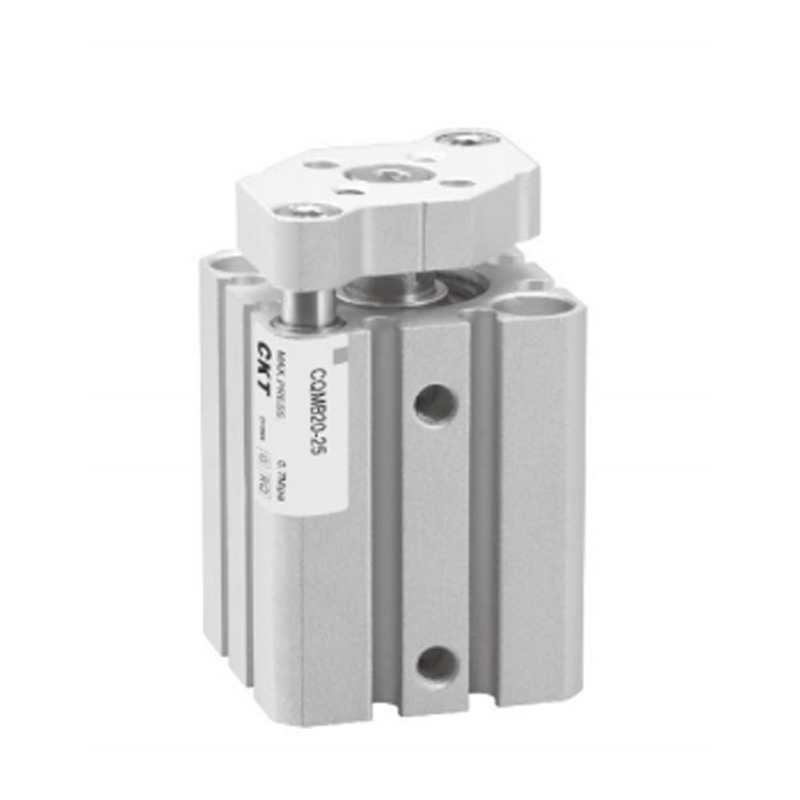

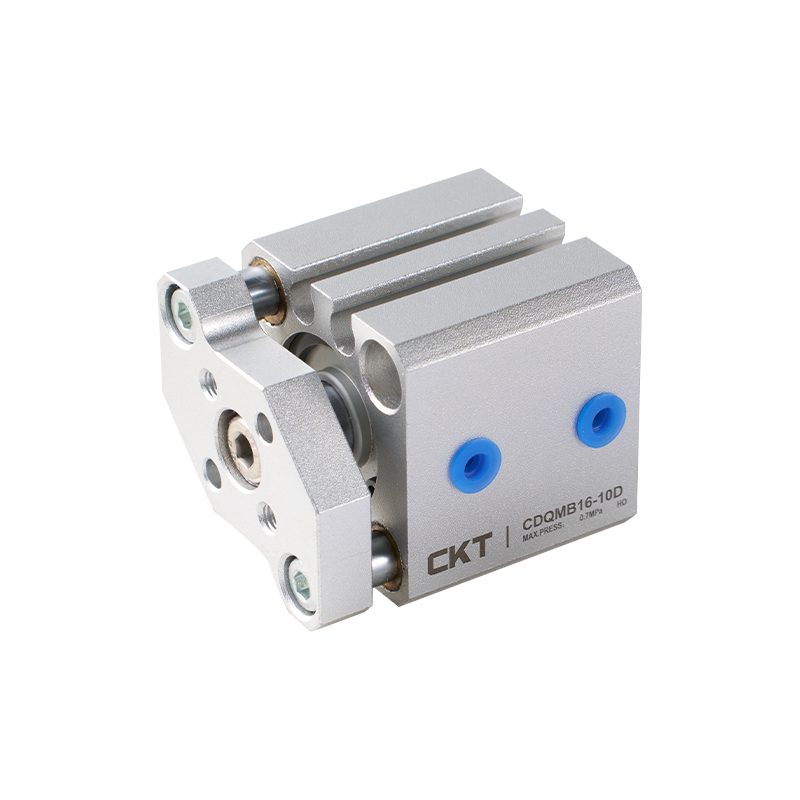

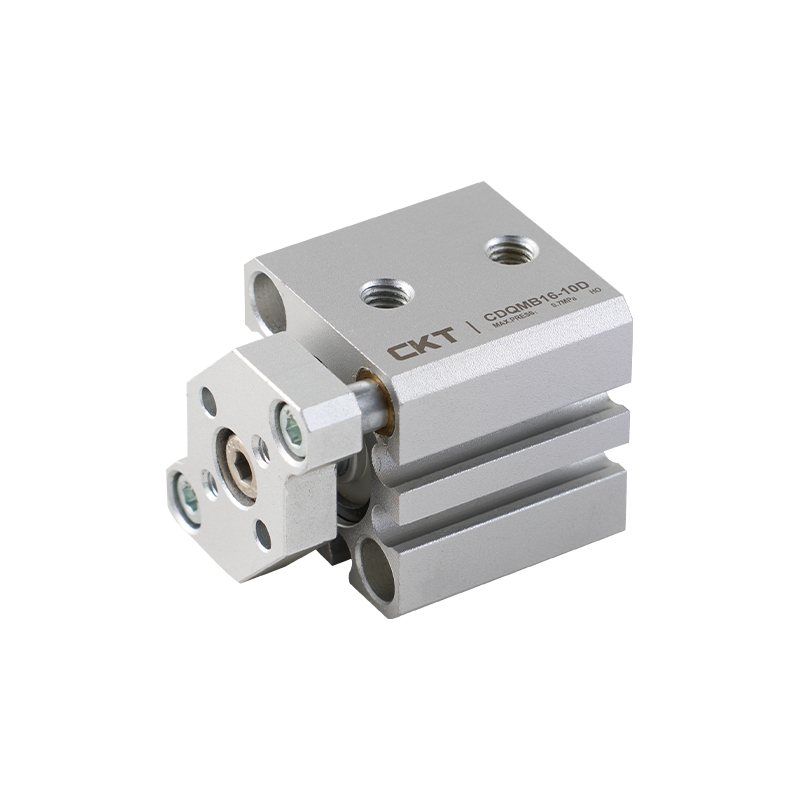

Silinder Nipis Siri CQM (Jenis Rod Panduan)

Silinder Nipis Siri CQM (Jenis Rod Panduan) direka bentuk untuk panduan ketegaran tinggi dan keadaan ruang padat. Ia menyepadukan sokongan beban dan fungsi anti-kilasan melalui struktur rod pemandu dwi untuk memenuhi keperluan kedudukan ketepatan.

1. Struktur piawai dan diperkukuh
Mengikut spesifikasi standard JIS, ia menggunakan reka bentuk bersepadu rod panduan dwi untuk memastikan ketegaran struktur dan kestabilan operasi.

2. Kesesuaian ruang
Badan padat mengurangkan keperluan ruang pemasangan dengan ketara dan sesuai untuk senario automasi yang terhad ruang.

3. Keupayaan beban anti-sipi komposit
Sistem rod pemandu dwi secara serentak menekan offset putaran, memberikan prestasi anti-lentur dan anti-kilasan yang sangat baik, dan menyesuaikan diri dengan keadaan beban asimetri.

4. Keserasian beban tinggi
Mekanisme rod panduan boleh membawa beban gerakan yang besar dan daya sisi, mengurangkan kesan tegasan keadaan julur pada badan silinder.

5. Kawalan panduan ketepatan
Ketepatan bukan putaran akhir ialah ≤±0.2°, memastikan trajektori gerakan linear berketepatan tinggi.

6. Keserasian pemasangan
Dimensi pemasangan badan utama boleh beroperasi dengan siri silinder nipis standard dengan spesifikasi yang sama, menyokong penggantian pantas atau naik taraf peralatan.

E-mel: manager@cktworld.com
Muat Turun
SEBELUM：Silinder Nipis Baharu Siri CQS
SELEPAS：Silinder Nipis Siri CQ2 (Saiz Gergaji Besar)

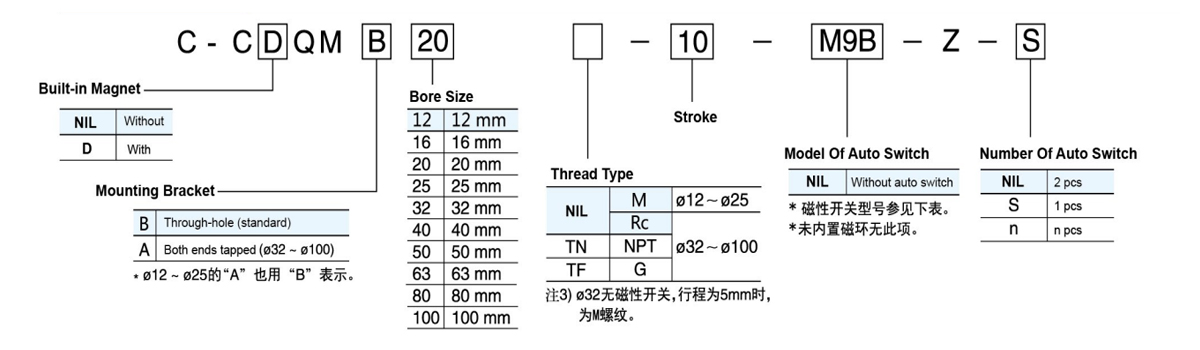

  • Tindakan Batang Tunggal, Lakonan Berganda
    Max.Tekanan Operasi 1.0   MPa
    Min.Operasi
    Tekanan     		Ø12,Ø16 0.12   MPa
    Ø20~0100 0.1   MPa
    Suhu Ambinet & Cecair Tanpa suis auto:-10~ 70℃,Dengan suis auto:-10~60℃(Tiada beku)
    Kusyen Bumper kedua-dua belah
    Toleransi Panjang Strok 10mm
    Kelajuan Piston Ø12~Ø40 50~500     mm/s
    Ø50~Ø100 50~300     mm/s

  • membosankan
    Saiz
    (mm)     		Strok
    Julat

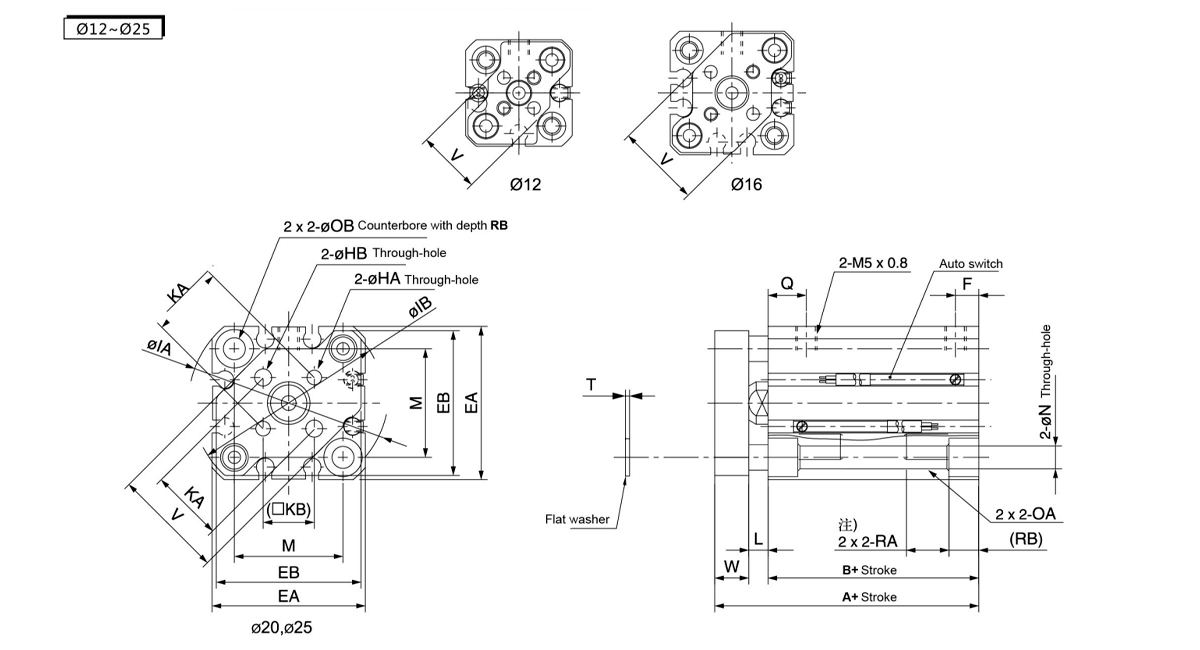

    (mm)     		Tanpa Suis Auto Dengan Suis Auto EA EB F HA OA HB IA IB KA KB L M N OB Q RA RB T V W
    A B A B
    12 5~30 26.5 17 31.5 22 25 24 5 M3×0.5 M4×0.7 3 32 31.5 10 7.1 3.5 15.5 3.5 6.5 7.5 7 4 0.5 14.9 6
    16 5~30 26.5 17 31.5 22 29 28 5 M3×0.5 M4×0.7 3 38 37 14 9.9 3.5 20 3.5 6.5 7.5 7 4 0.5 20 6
    20 5~50 32 19.5 42 29.5 36 34 5.5 M4×0.7 M6×1.0 4 47 45.5 17 12 4.5 25.5 5.4 9 9 10 7 1 26 8
    25 5~50 35.5 22.5 45.5 32.5 40 38 5.5 M5×0.8 M6×1.0 5 52 50.5 22 15.6 5 28 5.4 9 11 10 7 1 30 8

    Kedua-dua  Hujung  Diketuk  (C-CQMA)
    membosankan Size
    (mm)     		HA OA HB IA IB J KA KB L M N OB RA RB S U V W Z
    32 M5×0.8 M6×1.0 5 60 58.5 4.5 28 19.8 7 34 5.5 9 10 7 58.5 31.5 38 10 14
    40 M5×0.8 M6×1.0 5 69 67.5 5 33 23.3 7 40 5.5 9 10 7 66 35 46 10 14
    50 M6×1.0 M8×1.25 6 86 84.5 7 42 29.7 8 50 6.6 11 14 8 80 41 58 12 19

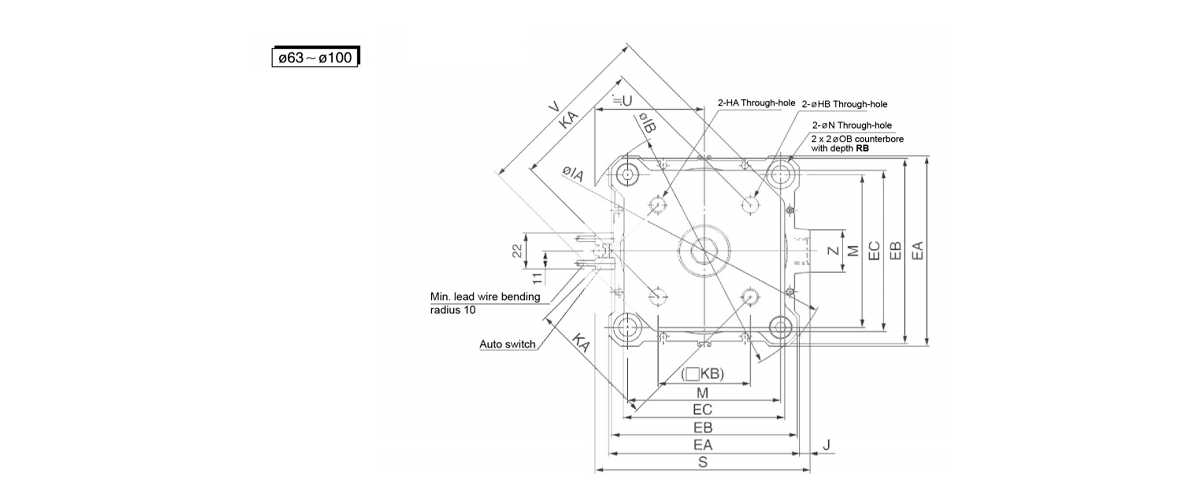

    63 M6×1.0 M10×1.5 6 02 103 100 7 50 02 35.4 8 60 9 14 18 10.5 93 47.5 69 12 19
    80 M8×1.25 M12×1.75 8 02 132 129 6 65 02 46 10 77 11 17.5 22 13.5 112.5 57.5 89 14 26
    100 M10×1.5 M12×1.75 10 0.2 156 153 6.5 80 02 56.6 10 94 11 17.5 22 13.5 132.5 67.5 113 16 26


    membosankan Size
    (mm)
    Strok Range

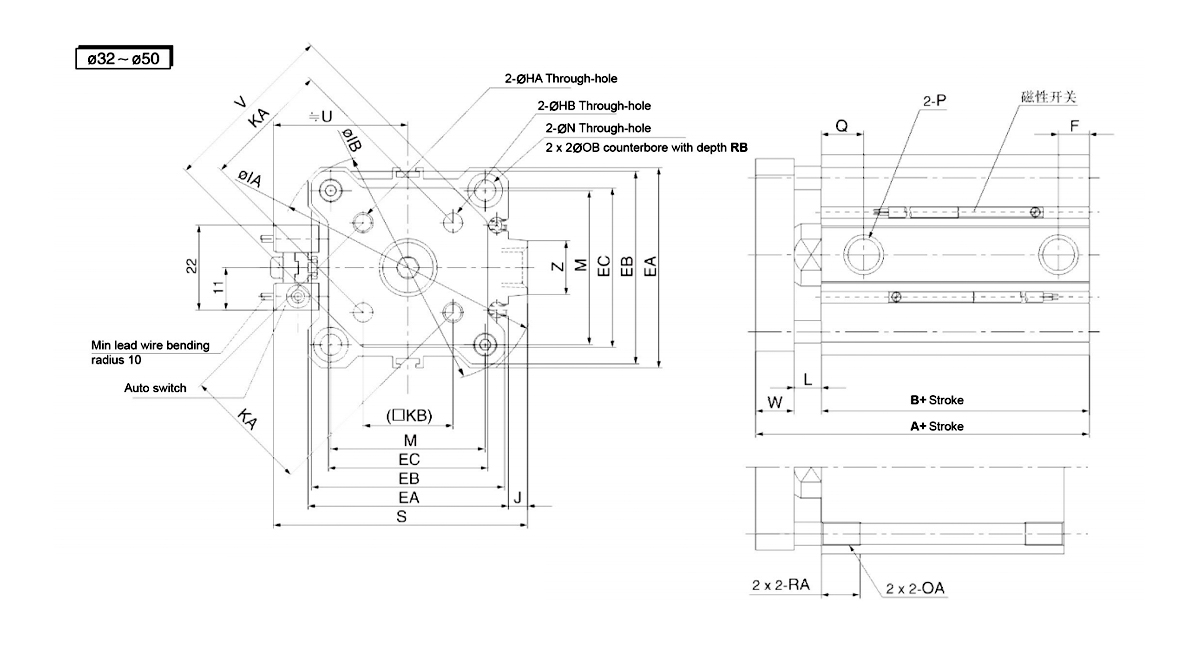

    (mm)     		Tanpa Suis Auto Dengan Suis Auto EA EB SPR
    A B F Q P A B F Q P
    - TN TF - TN TF
    32 5 40 23 5.5 11.5 M5×0.8 - - 50 33 7.5 10.5 Rc1/8 NPT1/8 G1/8 45 43 34.4
    10~50 7.5 10.5 Rc1/8 NPT1/8 G1/8
    75 ·100 50 33
    40 5~50 46.5 29.5 8 11 Rc1/8 NPT1/8 G1/8 56.5 39.5 8 11 Rc1/8 NPT1/8 G1/8 52 50 41.4
    75 ·100 56.5 39.5
    50 10~50 50.5 30.5 10.5 10.5 Rc1/4 NPT1/4 G1/4 60.5 40.5 10.5 10.5 Rc1/4 NPT1/4 G1/4 64 62 53.4
    75 ·100 60.5 40.5
    63 10~50 56 36 10.5 15 Rc1/4 NPT1/4 G1/4 66 46 10.5 15 Rc1/4 NPT1/4 G1/4 77 74 59.6
    75 ·100 66 46
    80 10~50 67.5 43.5 12.5 16 Rc3/8 NPT3/8 G3/8 77.5 53.5 12.5 16 Rc3/8 NPT3/8 G3/8 98 95 79.5
    75 ·100 77.5 53.5
    100 10~50 79 53 13 23 Rc3/8 NPT3/8 G3/8 89 63 13 23 Rc3/8 NPT3/8 G3/8 117 114 99
    75 ·100 89 63
