Silinder Nipis Siri CQ2 (Saiz Gergaji Besar) Pembekal

Rumah / Produk / Silinder Udara / Silinder Nipis / Silinder Nipis Siri CQ2 (Saiz Gergaji Besar)

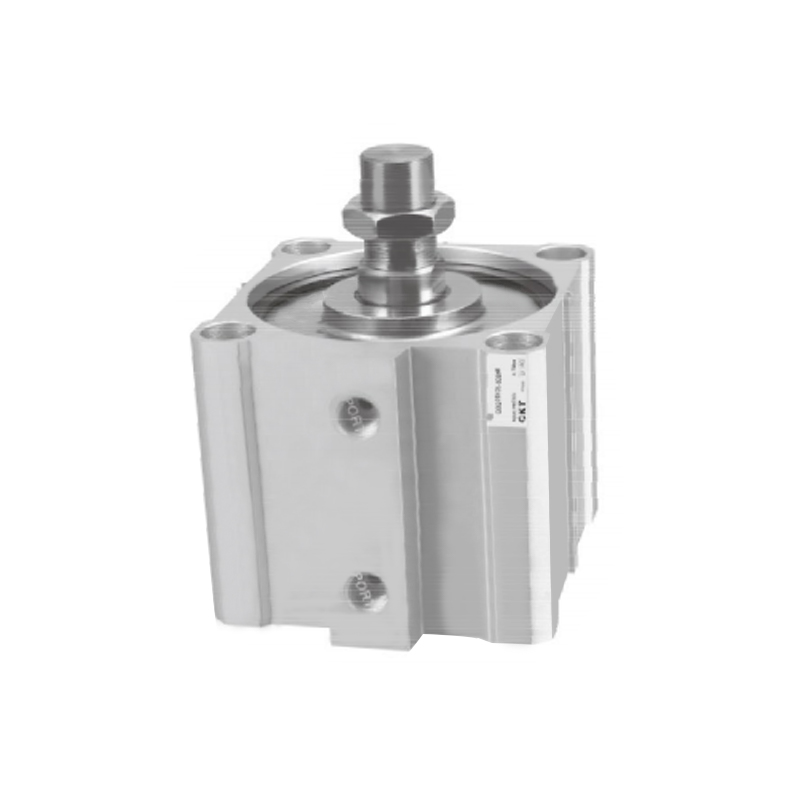

Silinder Nipis Siri CQ2 (Saiz Gergaji Besar)
  • Silinder Nipis Siri CQ2 (Saiz Gergaji Besar)
Silinder Nipis

Silinder Nipis Siri CQ2 (Saiz Gergaji Besar)

Silinder Nipis Siri CQ2 (Saiz Gerek Besar) terkenal dengan saiz gereknya yang besar dan merupakan penyelesaian tipikal untuk komponen pemacu dalam situasi sensitif ruang dalam bidang automasi industri. Konsep reka bentuk terasnya adalah untuk meminimumkan saiz pemasangan paksi sambil memastikan daya keluaran yang diperlukan, memberikan fleksibiliti yang lebih besar untuk susun atur peralatan.

• Pematuhan standard: Reka bentuk dan pembuatannya mematuhi keperluan spesifikasi asas industri yang lazim.

• Sambungan struktur: Badan silinder dan penutup hujung menggunakan kaedah penguncian anulus yang unik untuk membentuk sambungan yang stabil dan boleh dipercayai dengan dimensi paksi yang sangat kecil.

• Ciri-ciri dinding dalam: Dinding dalaman tong silinder dirawat dengan proses pengukuhan permukaan khas, yang memberikan rintangan haus yang sangat baik dan memastikan ketahanan jangka panjang.

• Kelebihan ruang: Panjang paksi yang dioptimumkan dengan ketara ialah ciri cemerlangnya, yang boleh mengurangkan permintaan untuk ruang pemasangan peralatan dengan berkesan.

• Sensing integrasi: Pinggiran luar tong silinder direka bentuk dengan struktur alur piawai untuk memudahkan pemasangan pantas dan kedudukan sensor pengesanan kedudukan lejang.

E-mel: manager@cktworld.com
Muat Turun
SEBELUM：Silinder Nipis Siri CQM (Jenis Rod Panduan)
SELEPAS：Silinder Nipis Siri CQ2 (Lejang Panjang)
  • Saiz Gergaji (mm) 125 140 160 180 200
    Cecair Udara
    Tindakan Berlakon dua kali
    Tekanan Bukti 1.5MPa(15.3kgf/cm²)
    Max.Tekanan Operasi 1.0MPa(10.2kgf/cm²)
    Tekanan Operasi Min 0.05MPa(0.51kgf/cm²)
    Suhu Ambien & Cecair -10~ 60 ℃
    Benang Hujung Rod Benang perempuan(Standard), Benang lelaki(Pilihan)
    Kusyen Bampar getah standard
    Kelajuan Omboh 50-500mm/s 20-400mm/s
    Toleransi Panjang Strok 1.40
    *Pelinciran Tidak diperlukan
    Melekap Cangkul dan kedua-dua hujung diketuk
    Diameter Tiub Rc(PT)3/8 Rc(PT)1/2
    *Sila gunakan ISOVG32 jika anda ingin menggunakan pelinciran.

  • membosankan

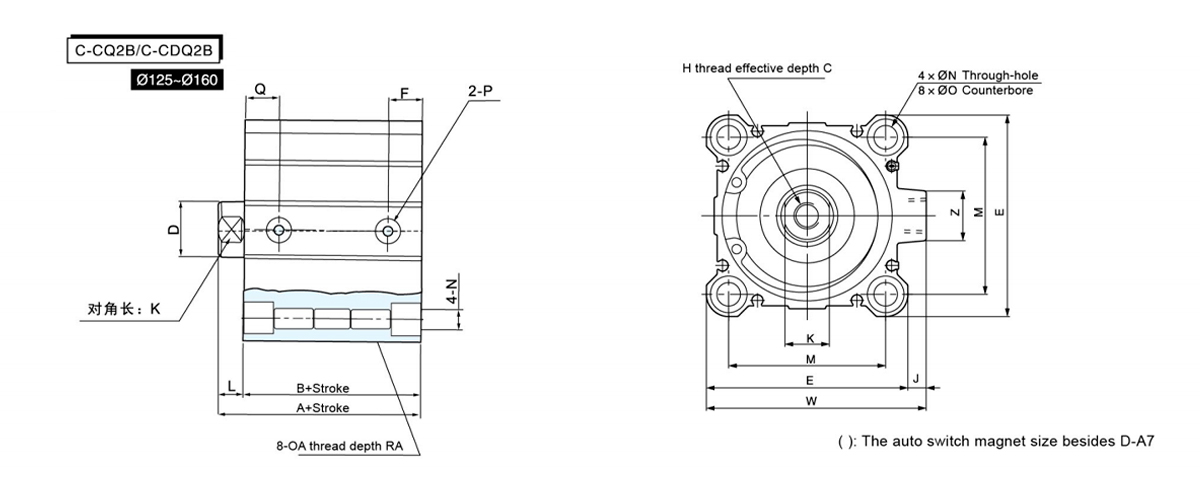

    Saiz     		Lejang Standard(mm) A B C D E F H I J K L M N OA OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 99 83 30 036 142 24.5 M22×2.5 190 11 32 16 114 12.5 M14×2 21.2 Rc3/8 24.5 25 18.4 32
    140 99 83 30 036 158 24.5 M22×2.5 210 10 32 16 128 12.5 M14×2 21.2 Rc3/8 24.5 25 18.4 32
    160 108 91 33 040 178 27.5 M24×3 238 10 36 17 144 14.5 M16×2 24.2 Rc3/8 27.5 28 21.2 32

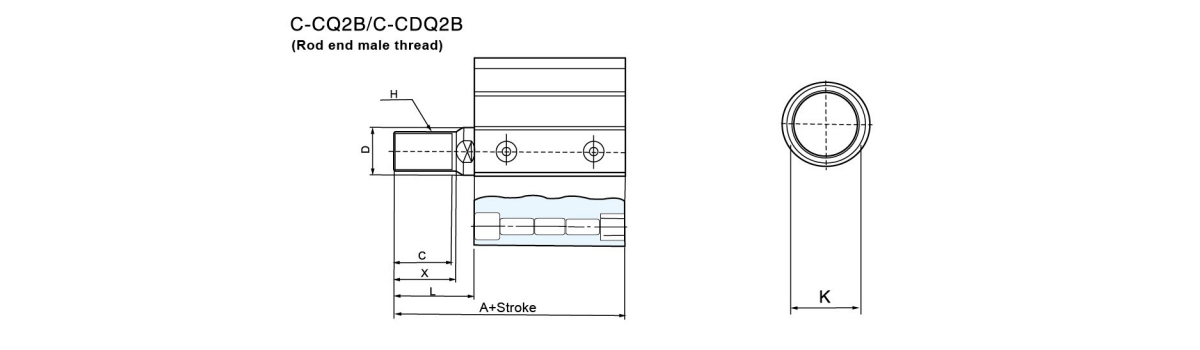

    membosankan Size
    (mm)     		A C D H K L X
    125 141 42 Ø36 M30×1.5 32 58 45
    140 141 42 Ø 36 M30×1.5 32 58 45
    160 155 47 Ø40 M36×1.5 36 64 50

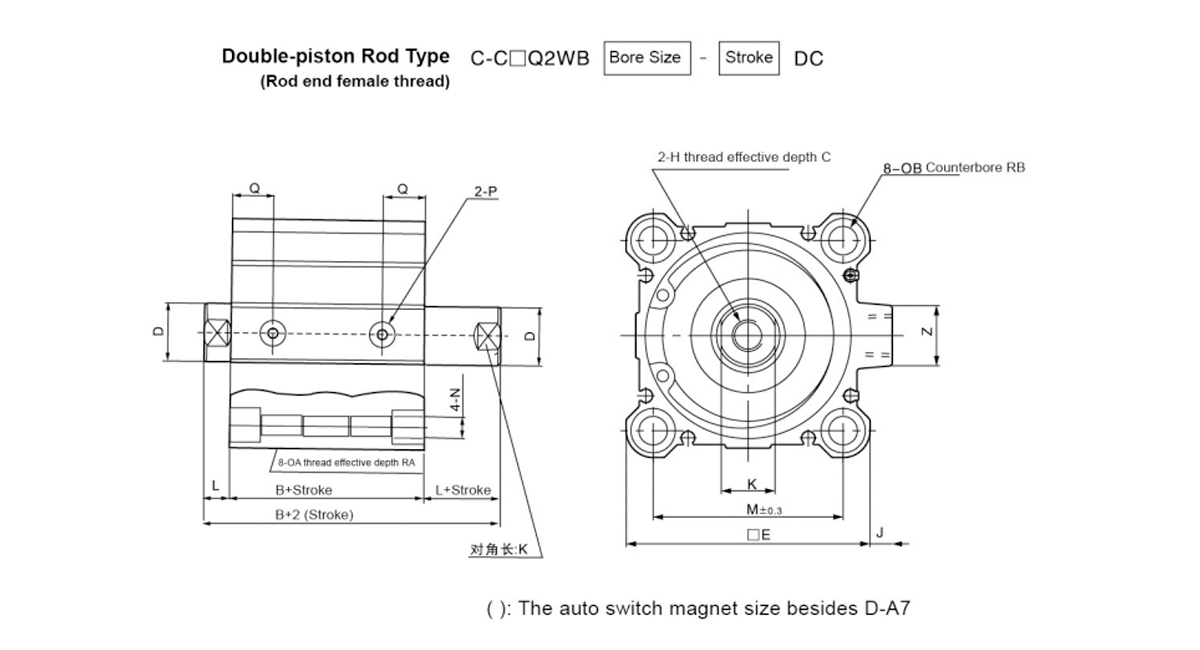

    membosankan Size Strok Standard A B C D E H I J K L M N OA OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 115 83 30(22.5) Ø36 142 M22×2.5 190 11 32 16 114 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    140 115 83 30(22.5) Ø36 158 M22×2.5 210 10 32 16 128 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    160 125 91 33(26.5) Ø40 178 M24×3 238 10 36 17 144 14.5 M16×2 24.2 45724 27.5 28 21.2 32

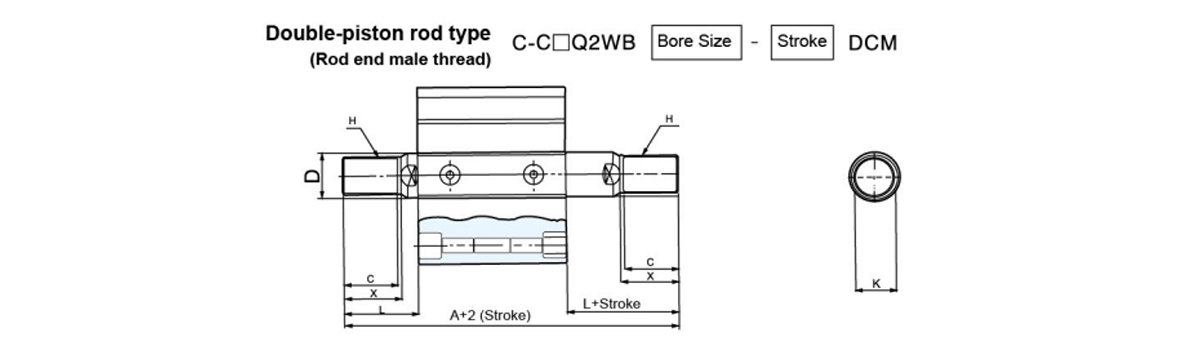

    membosankan Size A C D H K L X
    125 199 42 Ø36 M30×1.5 32 58 45
    140 199 42 Ø36 M30×1.5 32 58 45
    160 219 47 Ø40 M36×1.5 36 64 50
