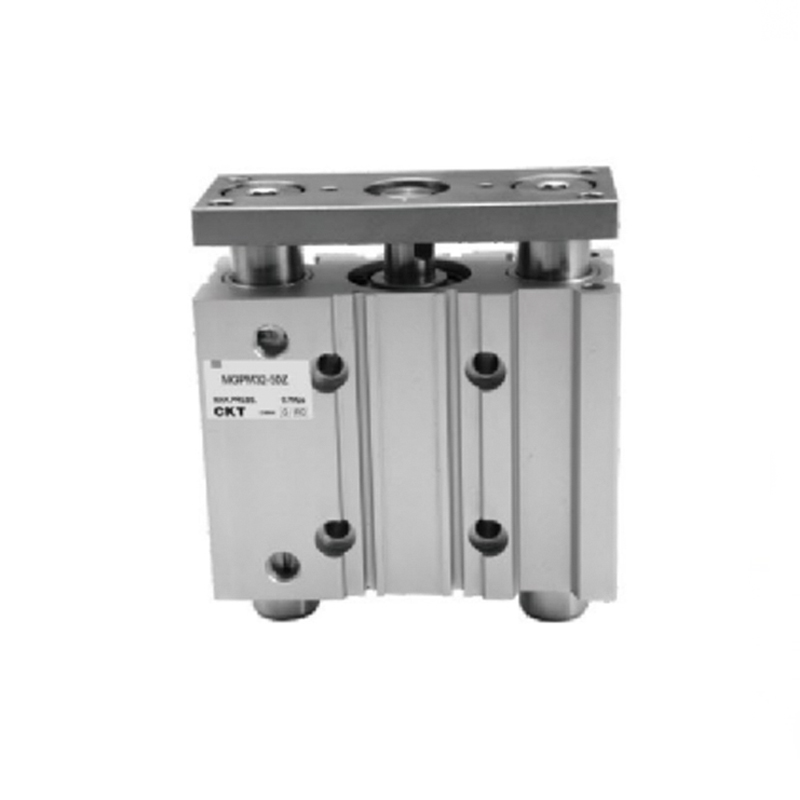

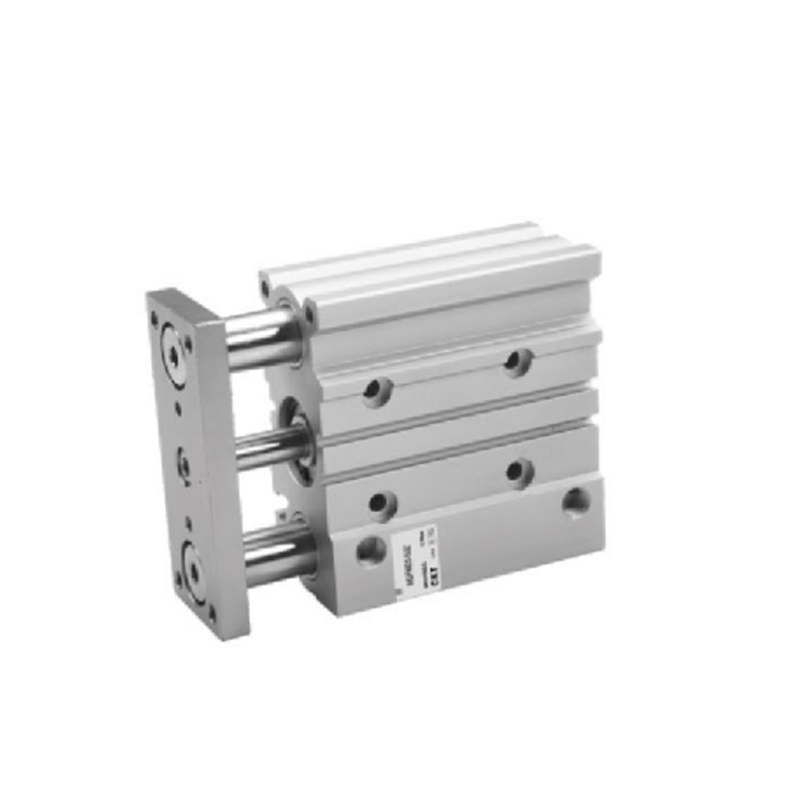

Silinder Nipis Siri MGP Dengan Rod Pemandu Pembekal

Rumah / Produk / Silinder Udara / Silinder berbilang paksi / Silinder Nipis Siri MGP Dengan Rod Pemandu

Silinder Nipis Siri MGP Dengan Rod Pemandu Silinder Nipis Siri MGP Dengan Rod Pemandu
  • Silinder Nipis Siri MGP Dengan Rod Pemandu
  • Silinder Nipis Siri MGP Dengan Rod Pemandu
Silinder berbilang paksi

Silinder Nipis Siri MGP Dengan Rod Pemandu

1. Saiz kecil dan ringan
2. Rintangan beban sisi yang kuat
3. Rintangan tork yang kuat
4. ketepatan bukan putaran tinggi
5. Galas rod panduan boleh menjadi galas gelongsor atau galas bebola
6. Mudah dipasang
7. Kedudukan paip dua sisi boleh dipilih

E-mel: manager@cktworld.com
Muat Turun
SEBELUM：Silinder Miniatur Siri MGJ Dengan Rod Pemandu
SELEPAS：Siri CXSW Melalui Rod Double Rod Cylinder
  • Spesifikasi Standard
    Saiz Gergaji (mm) 12 16 20 25 32 40 50 63 80 100
    Cecair Udara
    Tindakan Lakonan berganda
    Tekanan Operasi Maks (MPa) 1.0
    Tekanan Operasi Min (MPa) 0.12 0.1
    Suhu Ambien & Cecair -10~ 60 ℃ (Tiada pembekuan)
    Kelajuan Piston 50~500mm/s 50~400mms
    Kusyen Bampar getah kedua-dua hujungnya
    Toleransi Panjang Strok 1.5mm
    *Pelinciran Tidak diperlukan
    galas Galas slaid/Sendal bebola/Sendal bebola berketepatan tinggi
    Tidak berputar
    Ketepatan
    (Bahagian pengapit)     		Galas Slaid ±0.08° ±0.07° ±0.06° ±0.05° ±0.04°
    Sesendal Bola ±0.10° ±0.09° ±0.08° ±0.06° ±0.05°
    Kepersisan Tinggi
    Sesendal Bola
    Pelabuhan Paip M5×0.8 1/8 1/4 3/8
    *Sila  gunakan  ISOVG32  jika anda  mahu  menggunakan  pelinciran.

    Saiz Lubang (mm) 16 20,25,32,40,50,63,80,100
    Tekanan Operasi Maks (MPa) 1.0
    Tekanan Operasi Min (MPa) 0.15 0.12

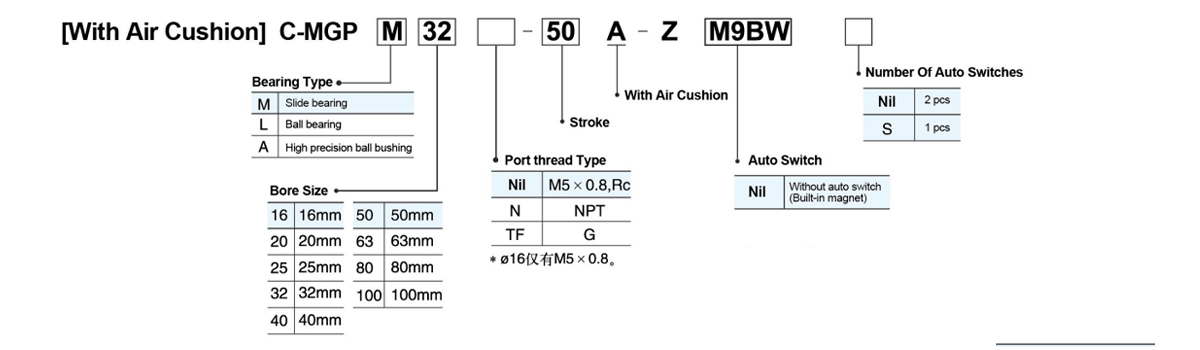

    Kusyen Udara cushion on both ends

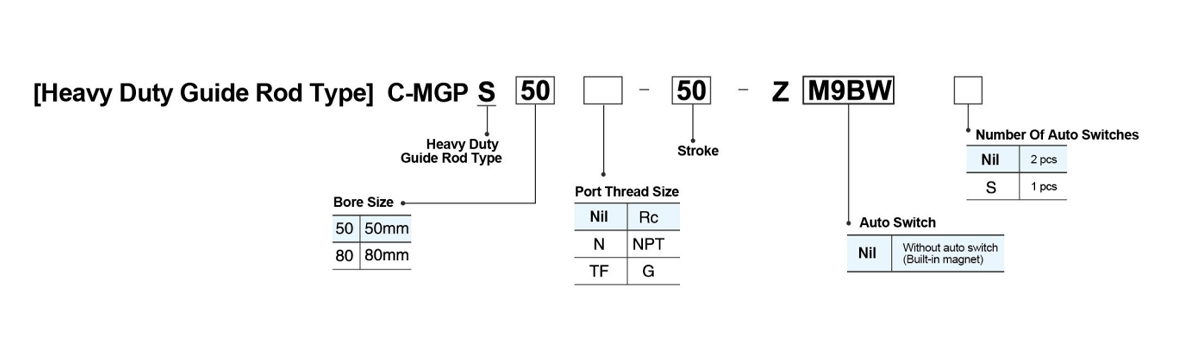

    Spesifikasi
    Saiz lubang (mm) 50 80
    Julat tekanan operasi (MPa) 0.1~1.0
    Kelajuan Omboh Operasi (mm/s) 50~400
    Kusyen Bampar getah pada kedua-dua hujungnya
    Pukulan Standard 25,50,75,100,125,150,175,200
    Ketepatan Plate Tamat Tidak berputar ±0.05° ±0.04°

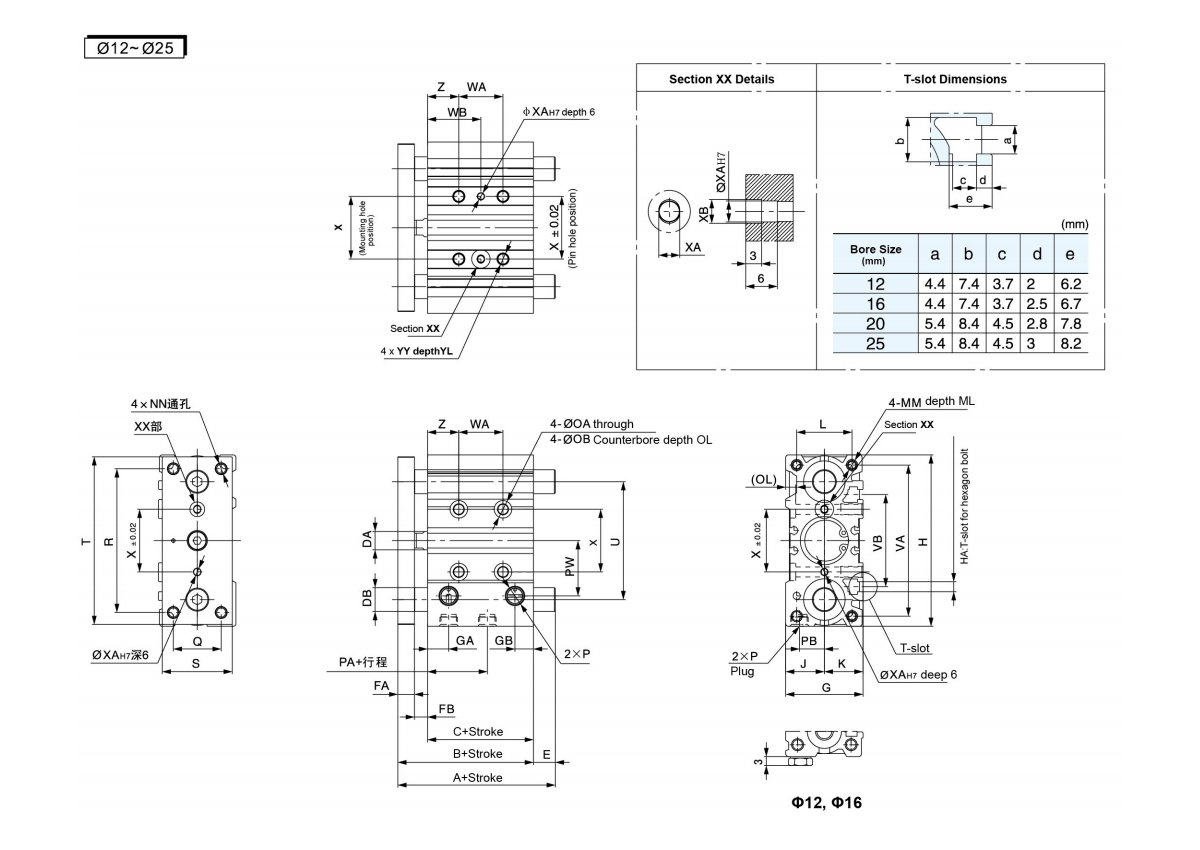

  • C-MGPM,C-MGPL,C-MGPA Biasa Dimensi                                                                                                                                                            (mm)
    membosankan
    Saiz
    (mm)     		Pukulan (mm) B C DA FA FB G GA GB H HA J K L MM ML NN OA OB OL P
    Tiada TN TF
    12 10,20,30,40,50,75,100,
    125,150,175,200,250     		42 29 6 7 6 26 11.5 8 58 M4 13 13 18 M4×0.7 10 M4×0.7 4.3 8 4.5 M5×0.8 - -
    16 46 33 8 7 6 30 11.5 8.5 64 M4 15 15 22 M5×0.8 12 M5×0.8 4.3 8 4.5 M5×0.8 - -
    20 20,30,40,50,75,100,125,150,
    175,200,250,300,350,400     		53 37 10 8 8 36 11.5 9 83 M5 18 18 24 M5×0.8 13 M5×0.8 5.4 9.5 5.5 Rc1/8 NPT1/8 G1/8
    25 53 37.5 10 9 7 42 11.5 9.5 93 M5 21 21 30 M6×1.0 15 M6×1.0 5.4 9.5 5.5 Rc1/8 NPT1/8 G1/8

    membosankan
    Saiz
    (mm)     		PA PB PW Q R S T U VA VB WA WB X XA XB YY YL Z
    30 atau
    Kurang     		9sr3oS
    Kurang     		Lebih 100 200 Atau Kurang Lebih 200 300 Atau Kurang Lebih 300 30 atau
    Kurang     		Lebih 30hb 100hb Atau Kurang Lebih 100 200 Atau Kurang Lebih200 ke 300 Atau Kurang Lebih 300
    12 13 8 18 14 48 22 56 41 50 37 20 40 110 200 - 15 25 60 105 - 23 3 3.5 M5×0.8 10 5
    16 14.5 10 19 16 54 25 62 46 56 38 24 44 110 200 - 17 27 60 105 - 24 3 3.5 M5×0.8 10 5
    20 13.5 10.5 25 18 70 30 81 54 72 44 24 44 120 200 300 29 39 77 117 167 28 3 3.5 M6×1.0 12 17
    25 12.5 13.5 30 26 78 38 91 64 82 50 24 44 120 200 300 29 39 77 117 167 34 4 4.5 M6×1.0 12 17

    Galas Slaid C-MGPM IA,DB,E Dimensi                                       (mm)
    membosankan
    Saiz
    (mm)     		A DB E
    ke-50 atau Kurang Lebih 50 ke 100 Atau Kurang Lebih 100 200 Atau Kurang Lebih 200 ke-50 atau Kurang Lebih 50 ke 100 Atau Kurang Lebih 100 200 Atau Kurang Lebih 200
    12 42 60.5 82.5 82.5 8 0 18.5 40.5 40.5
    16 46 64.5 92.5 92.5 10 0 18.5 46.5 46.5
    20 53 77.5 77.5 110 12 0 24.5 24.5 57
    25 53.5 77.5 77.5 109.5 16 0 24 24 56



    C-MGPL(Sendal bola)
    C-MGPA(Sesendal bola ketepatan Hlgh)/A,DB,E Dimensi   (mm)
    membosankanSize(mm) A DB E
    30 atau Kurang Lebih 30hb 100hb Atau Kurang Lebih 100 200 Atau Kurang Lebih 200 30 atau Kurang Lebih 30hb 100hb Atau Kurang Lebih 100 200 Atau Kurang Lebih 200
    12 43 55 84.5 84.5 6 1 13 42.5 42.5
    16 49 65 94.5 94.5 8 3 19 48.5 48.5
    20 59 76 100 117.5 10 6 23 47 64.5
    25 65.5 81.5 100.5 117.5 13 12 28 47 64

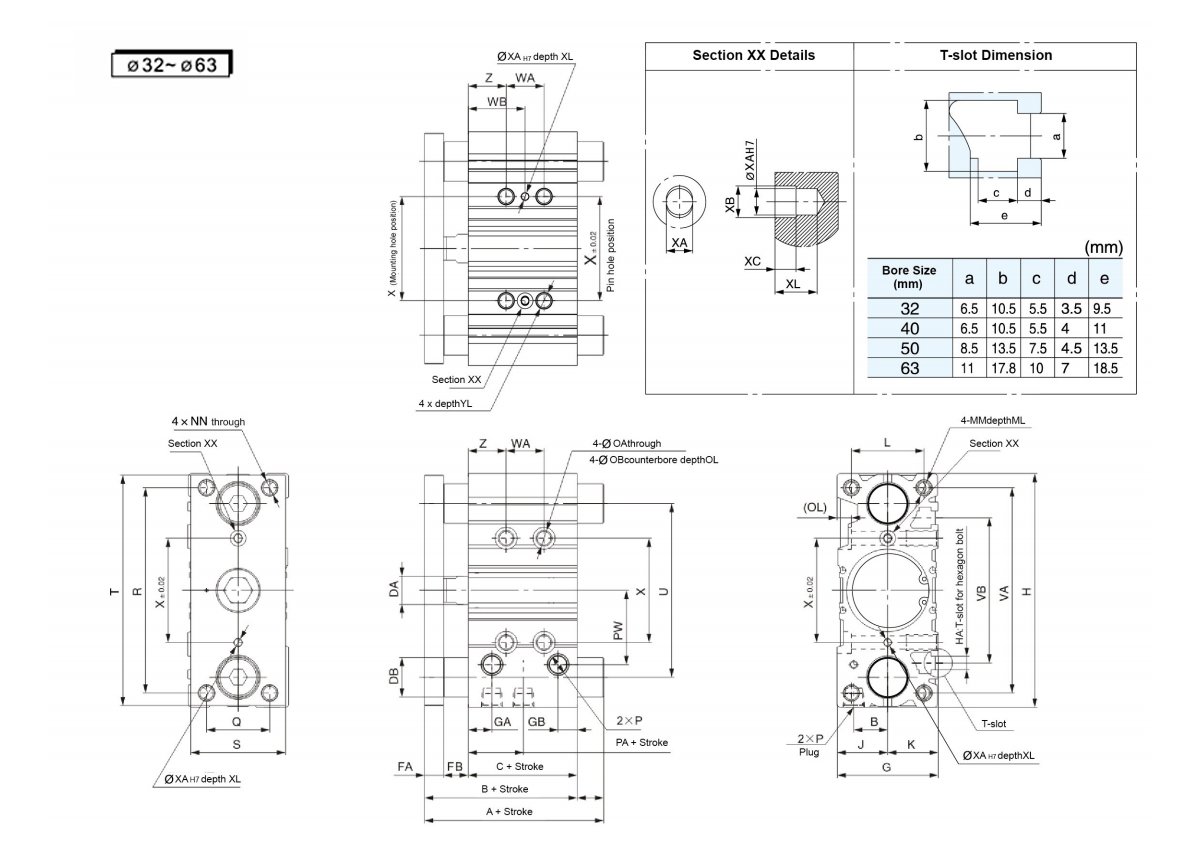

    C-MGPM,C-MGPL,C-MGPA Biasa Dimensi                                                                                                                                                            (mm)
    membosankan
    Saiz
    (mm)     		Pukulan (mm) B C DA FA FB G GA GB H HA J K L MM ML NN OA OB OL P
    Tiada TN TF
    32 25,50,75,
    100,125,150,
    175,200,250,
    300,350,400.     		59.5 37.5 14 10 12 48 12 9.5 112 M6 24 24 34 M8×1.25 20 M8×1.25 6.7 11 7.5 Rc1/8 NPT1/8 G1/8
    40 66 44 14 10 12 54 15 12 120 M6 27 27 40 M8×1.25 20 M8×1.25 6.7 11 7.5 Rc1/8 NPT1/8 G1/8
    50 72 44 18 12 16 64 14.5 12 148 M8 32 32 46 M10×1.5 22 M10×1.5 8.6 14 9 Rc1/4 NPT1/4 G1/4
    63 77 49 18 12 16 78 15.5 14 162 M10 39 39 58 M10×1.5 22 M10×1.5 8.6 - 9 Rc1/4 NPT1/4 G1/4

    membosankan
    Saiz
    (mm)     		PA PB PW Q R S T U VA VB WA WB X XA XB XC XL YY YL Z
    25hb Atau Kurang Lebih 25hb ke-100  Atau Kurang Lebih 100 200 Atau Kurang Lebih 200 300 Atau Kurang Lebih 300 25hb Atau Kurang Lebih 25hb ke-100  Atau Kurang Lebih 100 200 Atau Kurang Lebih 200 300 Atau Kurang Lebih 300
    32 6.5 16 35.5 30 96 44 110 78 98 63 24 48 124 200 300 33 45 83 121 171 42 4 4.5 3 6 M8×1.25 16 21
    40 13 18 39.5 30 104 44 118 86 106 72 24 48 124 200 300 34 46 84 122 172 50 4 4.5 3 6 M8×1.25 16 22
    50 9 21.5 47 40 130 60 146 110 130 92 24 48 124 200 300 36 48 86 124 174 66 5 6 4 8 M10×1.5 20 24
    63 13 28 58 50 130 70 158 124 142 110 28 52 128 200 300 38 50 88 124 174 80 5 6 4 8 M10×1.5 20 24

    Galas Slaid C-MGPM Dimensi IA,DB,E                                        (mm)
    membosankan
    Saiz
    (mm)     		A DB E
    50 atau Kurang Lebih 50 200 Atau Kurang Lebih 200 50 atau Kurang Lebih 50 200 Atau Kurang Lebih 200
    32 75 93.5 129.5 20 15.5 34 70
    40 75 93.5 129.5 20 9 27.5 63.5
    50 88.5 109.5 150.5 25 16.5 37.5 78.5
    63 88.5 109.5 150.5 25 11.5 32.5 73.5

    C-MGPL(Sendal bola)
    C-MGPA(Sesendal bola ketepatan Hlgh)/A,DB,E Dimensi(mm)
    membosankan
    Saiz
    (mm)     		A DB E
    50 atau Kurang Lebih 50 ke 100 Atau Kurang Lebih 100 200 Atau Kurang Lebih 200 50 atau Kurang Lebih 50 ke 100 Atau Kurang Lebih 100 200 Atau Kurang Lebih 200
    32 79.5 96.5 116.5 138.5 16 20 37 57 79
    40 79.5 96.5 116.5 138.5 16 13.5 30.5 50.5 72.5
    50 91.5 112.5 132.5 159.5 20 19.5 40.5 60.5 87.5
    63 91.5 112.5 132.5 159.5 20 14.5 35.5 55.5 82.5

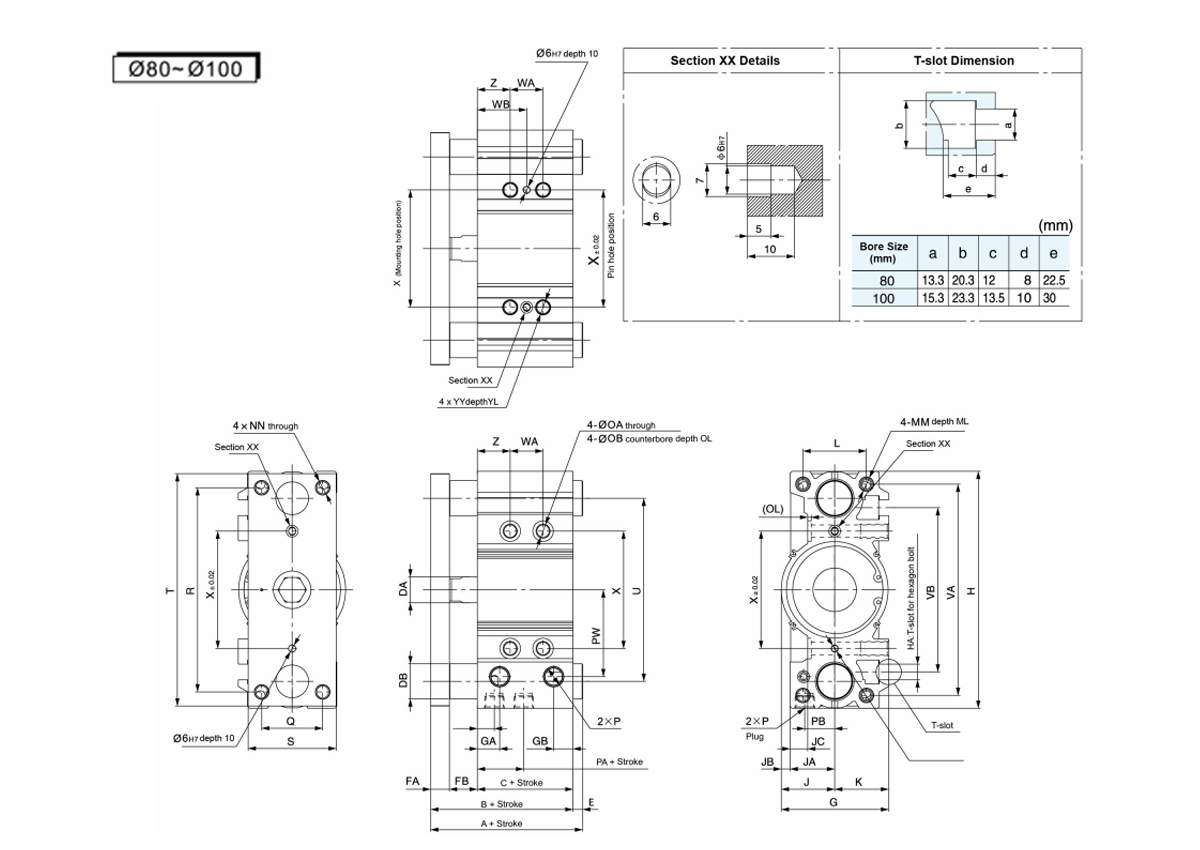

    C-MGPM,C-MGPL,C-MGPA Dimensi Biasa                                                                                                            (mm)
    membosankan
    Saiz
    (mm)
    Strok
    (mm)     		B C DA FA FB G GA GB GC H HA J JA JB JC K L MM ML NN OA OB OL P
    Tiada TN TF
    80 25,50,75,100,
    125,150,175,200,
    250,300,350,400     		96.5 56.5 22 16 24 91.5 19 16.5 14.5 202 M12 45.5 38 7.5 15 46 54 M12×1.75 25 M12×1.75 10.6 17.5 3 Rc3/8 NPT3/8 G3/8
    100 16 66 26 19 31 111.5 22.5 20.5 18 240 M14 55.5 45 10.5 10 56 62 M14x2.0 31 M14x2.0 12.5 20 8 Rc3/8 NPT3/8 G3/8

    membosankan
    Saiz
    (mm)     		PA PB PW Q R S T U VA VB WA WB X YY YL Z
    25hb Atau Kurang Lebih 25hb 100hb Atau Kurang Lebih 100 200 Atau Kurang Lebih 200 300 Atau Kurang Lebih 300 25hb Atau Kurang Lebih 25hb 100hb Atau Kurang Lebih 100 200 Atau Kurang Lebih 200
    300 atau Kurang     		Lebih 300
    80 14.5 25.5 74 52 174 75 198 156 180 140 28 52 128 200 300 42 54 92 128 178 100 M12×1.75 24 28
    100 17.5 32.5 89 64 210 90 236 188 210 166 48 72 148 220 320 35 47 85 121 171 124 M14×2.0 28 11

    C-MGPM Galas Slaid IA, DB, E Dimensi
    (mm)
    membosankan
    Saiz
    (mm)     		A DB E
    50 atau Kurang Lebih 50
    200 atau Kurang     		Lebih 200 50 atau Kurang Lebih 50
    200 atau Kurang     		Lebih 200
    80 104.5 131.5 180.5 30 8 35 84
    100 126.5 151.5 190.5 36 10.5 35.5 74.5

    C-MGPL (Sendal bola)
    C-MGPA (Sesendal bola berketepatan tinggi) / Dimensi A,DB,E
    (mm)
    membosankan
    Saiz
    (mm)     		A DB E
    25hb Atau Kurang Lebih 25hb 50hb Atau Kurang Lebih 50 200 Atau Kurang Lebih 200 25hb Atau Kurang Lebih 25hb 50hb Atau Kurang Lebih 50 200 Atau Kurang Lebih 200
    80 104.5 128.5 158.5 191.5 25 8 32 62 95
    100 119.5 145.5 178.5 201.5 30 3.5 29.5 62.5 85.5
