Siri CXSW Melalui Rod Double Rod Cylinder Pembekal

Rumah / Produk / Silinder Udara / Silinder berbilang paksi / Siri CXSW Melalui Rod Double Rod Cylinder

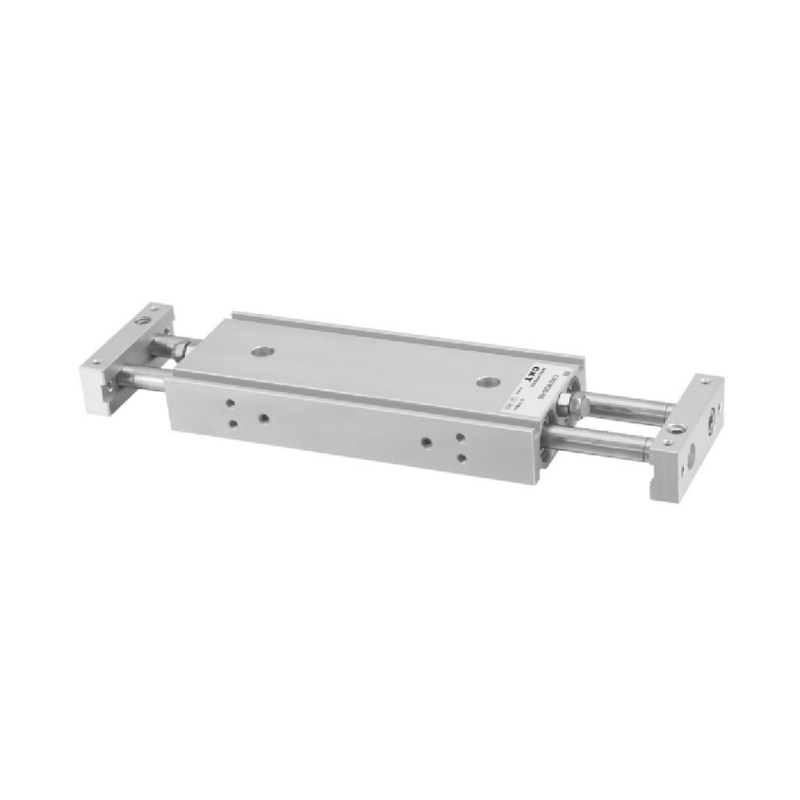

Siri CXSW Melalui Rod Double Rod Cylinder
  • Siri CXSW Melalui Rod Double Rod Cylinder
Silinder berbilang paksi

Siri CXSW Melalui Rod Double Rod Cylinder

1. Beban maksimum yang dibenarkan adalah 2-3 kali lebih besar daripada siri CXS
2. Reka bentuk dwi silinder, 2 kali ganda daya keluaran
3. Ketepatan bukan putaran yang tinggi
4. Rintangan beban sisi yang kuat
5. Standard dengan peranti pelarasan lejang: 0-10mm.

E-mel: manager@cktworld.com
Muat Turun
SEBELUM：Silinder Nipis Siri MGP Dengan Rod Pemandu
SELEPAS：Silinder Dua Siri CXS (Jenis Asas)
  • Spesifikasi
    Saiz Lubang (mm) 6 10 15 20 25 32
    Cecair Udara
    Tindakan Lakonan berganda
    Max.Tekanan Operasi
    (Mpa)     		0.7
    Tekanan Operasi Min
    (Mpa)     		0.15 0.1
    Suhu & Cecair Ambien -10~ 60 ℃ (Tiada pembekuan)
    Kusyen Bampar getah kedua-dua hujungnya
    Kelajuan Omboh Operasi
    (mm/s)     		50~500
    Struktur Batang berkembar (daya keluaran dua kali)
    *Pelinciran Tidak diperlukan
    Julat Lejang boleh laras 0~-10mm
    galas Galas slaid/Bebola sesendal galas
    Pelabuhan Paip M5×0.8 Rc1/8
    *Sila gunakan ISOVG32 jika anda ingin menggunakan pelinciran.

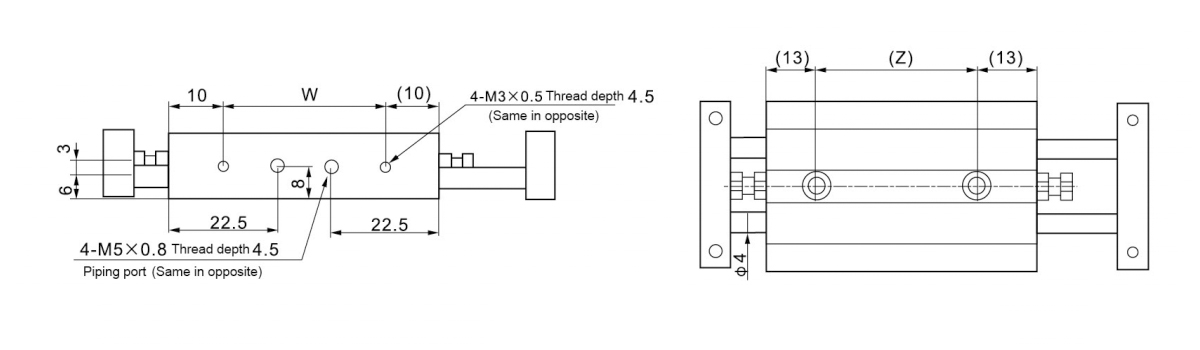

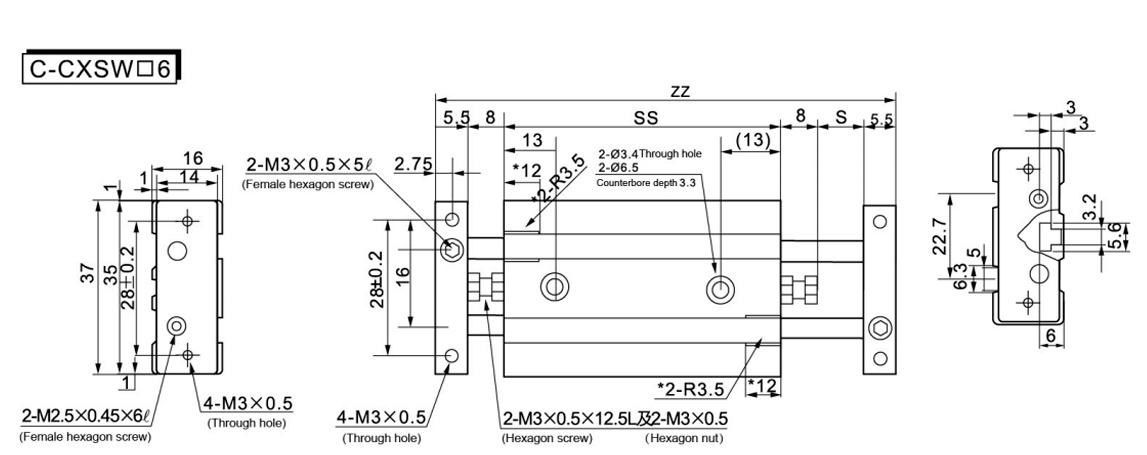

  • Model S SS ZZ Z W
    C-CXSW□6-10 10 66 103 40 46
    C-CXSW□6-20 20 76 123 50 56
    C-CXSW□6-30 30 86 143 60 66
    C-CXSW□6-40 40 96 163 70 76
    C-CXSW□6-50 50 106 183 80 86
    Untuk memasang suis magnetik bagi silinder C-CXSW□6-10   dan C-CXSW□6-20  , keluarkan bahagian yang digunakan untuk menahan lubang suis magnetik.(Dimensi bertanda *)

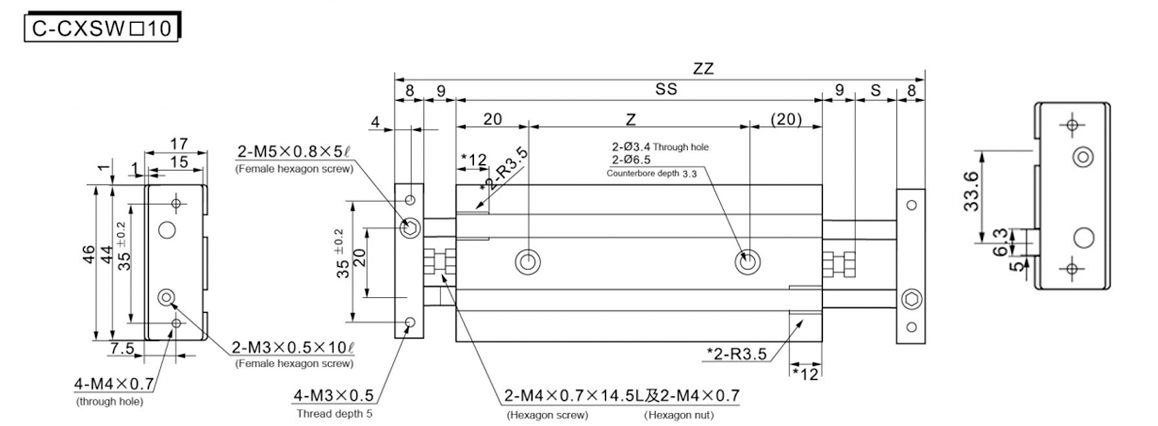

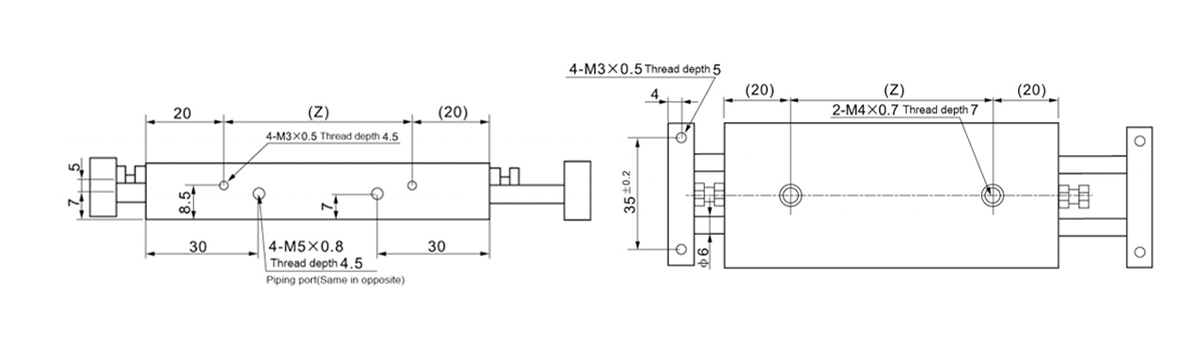

    Model S SS ZZ Z
    Standard
    Strok     		C-CXSW□10-10 10 92 136 52
    C-CXSW□10-20 20 102 156 62
    C-CXSW□10-30 30 112 176 72
    C-CXSW□10-40 40 122 196 82
    C-CXSW□10-50 50 132 216 92
    C-CXSW□10-75 75 157 266 117
    C-CXSW□10-100 100 182 316 142
    Panjang
    Strok
    (-XB11)     		C-CXSW□10-125 125 207 366 167
    C-CXSW□10-150 150 232 416 192
    Untuk memasang suis magnet bagi silinder C-CXSW□10-10 dan C-CXSW□10-20, keluarkan bahagian lubang suis magnet yang digunakan untuk mengunci suis magnetik.(Dimensi bertanda *)

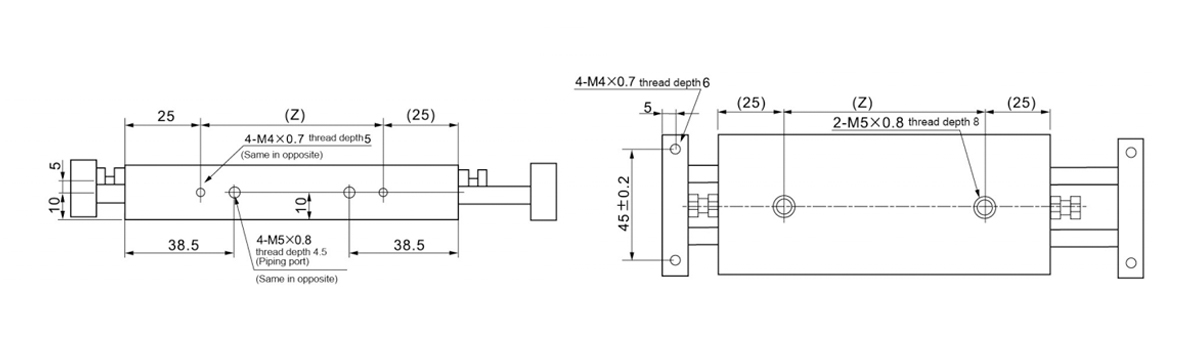

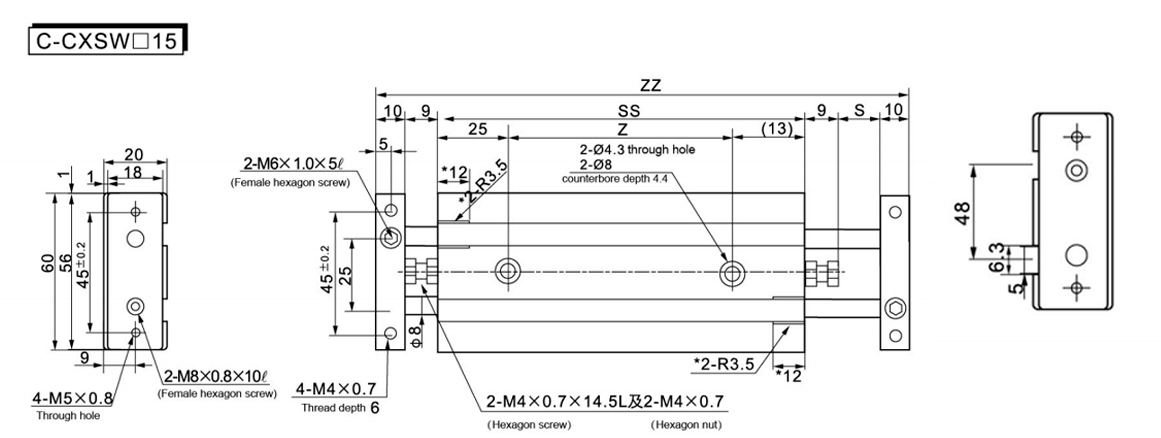

    Model S SS ZZ Z
    Standard
    Strok     		C-CXSW□15-10 10 105 153 55
    C-CXSW□15-20 20 115 173 65
    C-CXSW□15-30 30 125 193 75
    C-CXSW□15-40 40 135 213 85
    C-CXSW□15-50 50 145 233 95
    Panjang
    Strok
    (-XB11)     		C-CXSW□15-75 75 170 283 120
    C-CXSW□15-100 100 195 333 145
    C-CXSW□15-125 125 220 383 170
    C-CXSW□15-150 150 245 433 195
    Untuk memasang suis magnetik bagi silinder C-CXSW□15-10 dan C-CXSW□15-20, keluarkan bahagian yang digunakan untuk menahan lubang suis magnet.(Dimensi bertanda *)

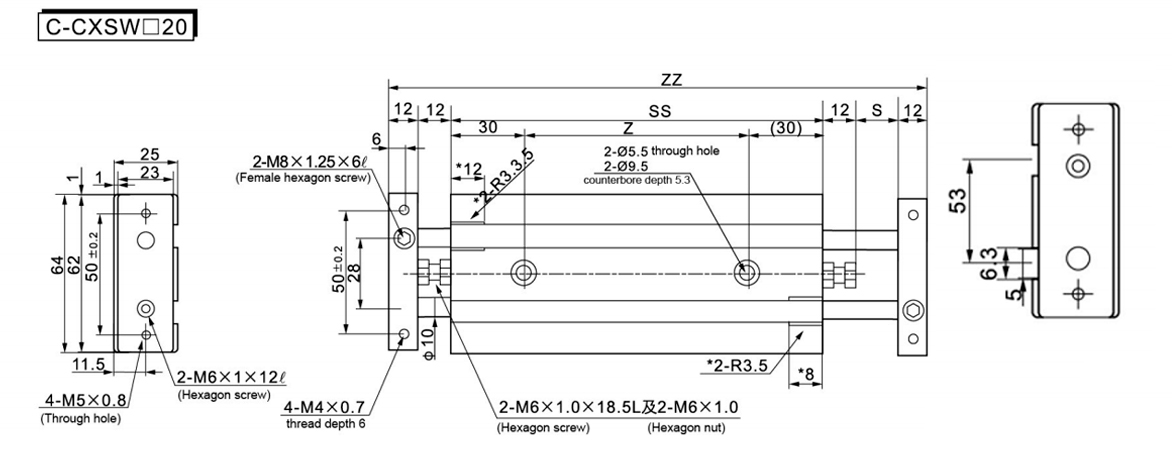

    Model S SS ZZ Z
    Standard
    Strok     		C-CXSW□-20-10 10 120 178 60
    C-CXSW□-20-20 20 130 198 70
    C-CXSW□20-30 30 140 218 80
    C-CXSW□20-40 40 150 238 90
    C-CXSW□20-50 50 160 258 100
    C-CXSW□20-75 75 165 308 125
    C-CXSW□20-100 100 210 358 150
    Panjang
    Strok
    (-XB11)     		C-CXSW□20-125 125 235 408 175
    C-CXSW□20-150 150 260 458 200
    C-CXSW□20-175 175 285 508 225
    C-CXSW□20-200 200 310 558 250
    Untuk memasang suis magnetik bagi silinder C-CXSW□20-10, potong bahagian lubang suis magnet yang digunakan untuk menahannya.(Dimensi bertanda *)

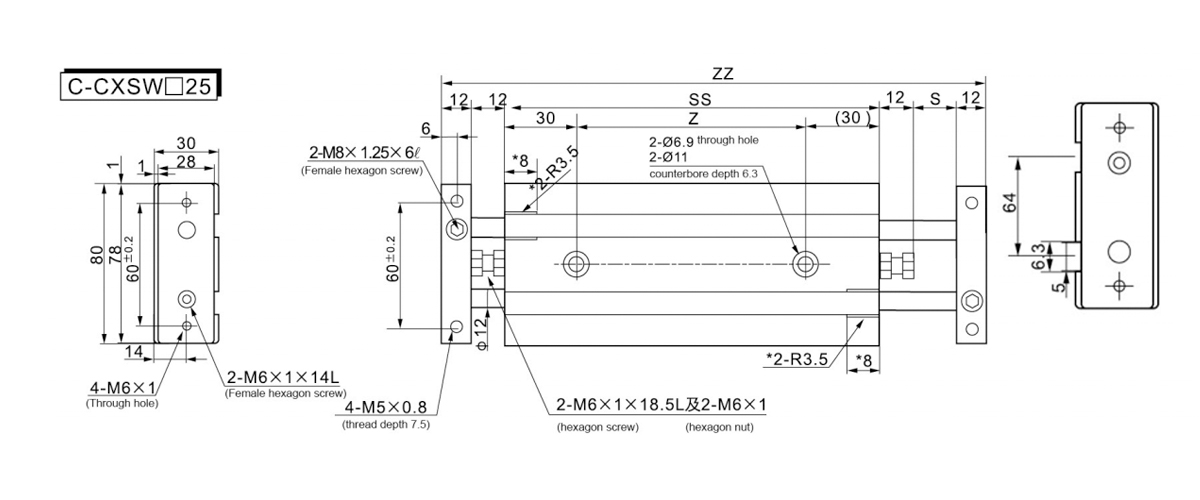

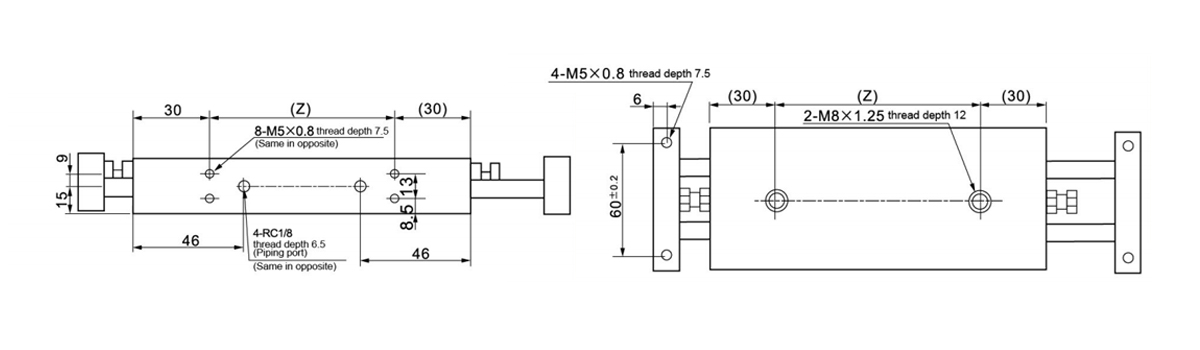

    Model S SS ZZ Z
    Standard
    Strok     		C-CXSW□25-10 10 122 180 62
    C-CXSW□25-20 20 132 200 72
    C-CXSW□25-30 30 142 220 82
    C-CXSW□25-40 40 152 240 92
    C-CXSW□25-50 50 162 260 102
    C-CXSW□25-75 75 187 310 127
    C-CXSW□25-100 100 212 360 152
    Panjang
    Strok
    (-XB11)     		C-CXSW□25-125 125 237 410 177
    C-CXSW□25-150 150 262 460 202
    C-CXSW□25-175 175 287 510 227
    C-CXSW□25-200 200 321 560 252
    Untuk memasang suis magnet untuk silinder C-CXSW□25-10, keluarkan bahagian yang digunakan untuk mengetatkan lubang suis magnet.
    (Dimensi bertanda *)

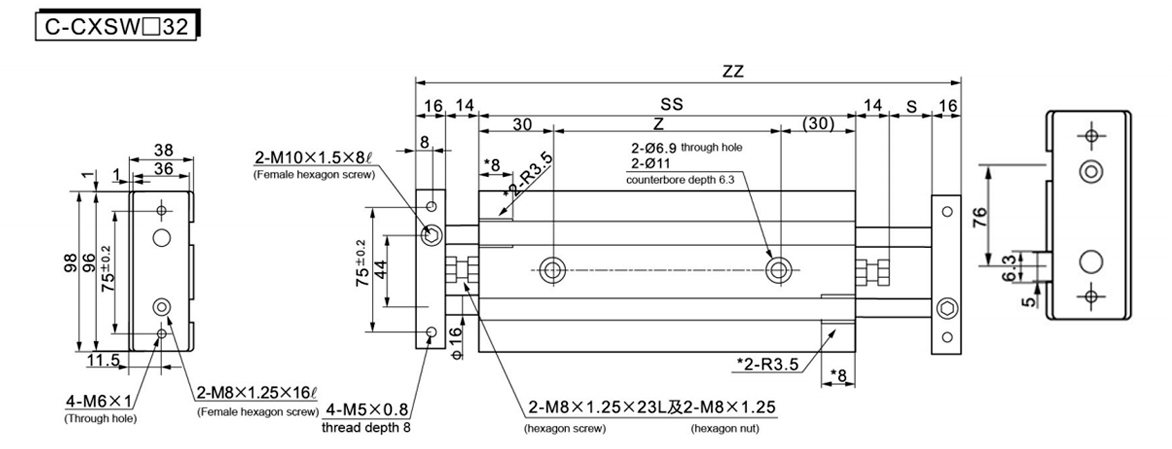

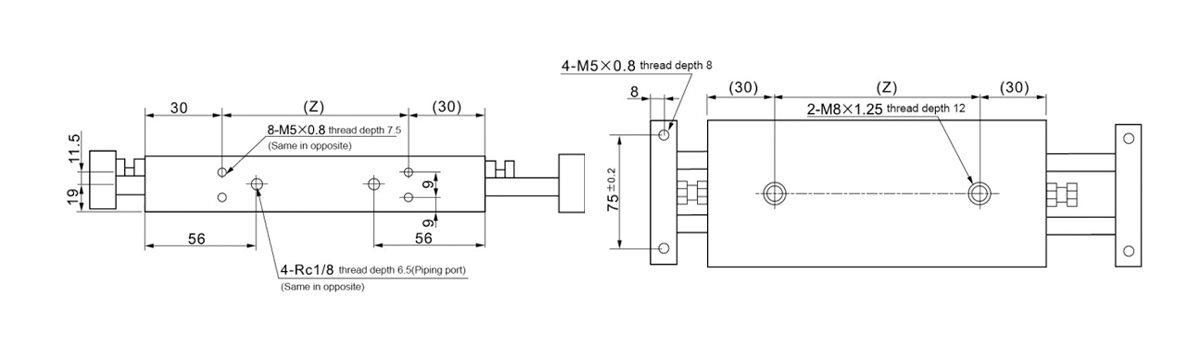

    Model S SS ZZ Z




    Standard
    Strok     		C-CXSW□32-10 10 143 213 83
    C-CXSW□32-20 20 153 233 93
    C-CXSW□32-30 30 163 253 103
    C-CXSW□32-40 40 173 273 113
    C-CXSW□32-50 50 183 293 123
    C-CXSW□32-75 75 208 343 148
    C-CXSW□32-100 100 233 393 173
    Panjang
    Strok
    (-XB11)     		C-CXSW□32-125 125 258 443 198
    C-CXSW□32-150 150 283 493 223
    C-CXSW□32-175 175 308 543 248
    C-CXSW□32-200 200 333 593 273
    Untuk memasang suis magnet bagi silinder C-CXSW□32-10, keluarkan bahagian yang digunakan untuk mengetatkan lubang suis magnet.(Dimensi bertanda *)
