Injap Ekzos Pantas Siri ASV Pembekal

Rumah / Produk / Aksesori Pneumatik / Injap Kawalan Aliran/Injap Semak / Injap Ekzos Pantas Siri ASV

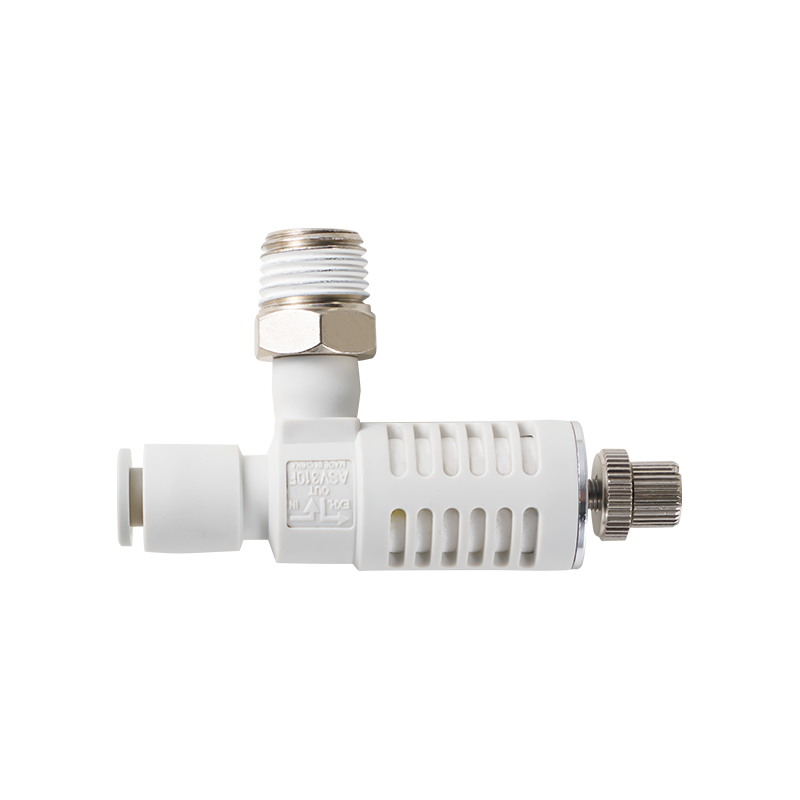

Injap Ekzos Pantas Siri ASV
  • Injap Ekzos Pantas Siri ASV
Injap Kawalan Aliran/Injap Semak

Injap Ekzos Pantas Siri ASV

Injap ekzos cepat siri ASV ialah injap khas yang digunakan untuk mempercepatkan proses ekzos penggerak dalam sistem pneumatik. Ia memendekkan masa tindak balas set semula bagi silinder atau komponen pneumatik dengan mengoptimumkan laluan ekzos dan meningkatkan prestasi dinamik sistem.

Ciri teras
Pengoptimuman laluan ekzos

Wujudkan saluran rintangan rendah terus ke atmosfera untuk memastikan pelepasan tekanan tanpa halangan gas dalam rongga dalam penggerak dan menghapuskan kelewatan tindakan yang disebabkan oleh tekanan belakang.


Reka bentuk berfungsi bersepadu

Badan injap tunggal menyepadukan fungsi dwi pengalihan perbezaan tekanan pengambilan dan ekzos cepat, tanpa memerlukan litar kawalan kompleks luaran, memudahkan struktur sistem.


Kebolehsuaian keadaan kerja

Struktur imbangan dinamik dalaman menyesuaikan diri dengan turun naik tekanan udara dan mengekalkan ciri ekzos yang stabil di bawah keadaan mula-henti atau mutasi beban yang kerap.


Peningkatan kecekapan sistem

Dengan memendekkan kitaran ekzos dan mengurangkan masa terbiar peralatan, kadar kitaran dan kecekapan penggunaan tenaga peralatan pneumatik secara tidak langsung dipertingkatkan.


Mekanisme pengurangan kerosakan

Tukar secara automatik ke mod ekzos apabila bekalan udara terganggu untuk mengelakkan anjakan penggerak yang tidak terkawal akibat tekanan baki.

E-mel: manager@cktworld.com
Muat Turun
SEBELUM：Injap Semak Siri AK
SELEPAS：Injap Kawalan Kelajuan Siri ASP Dengan Injap Semak Dikendalikan Juruterbang

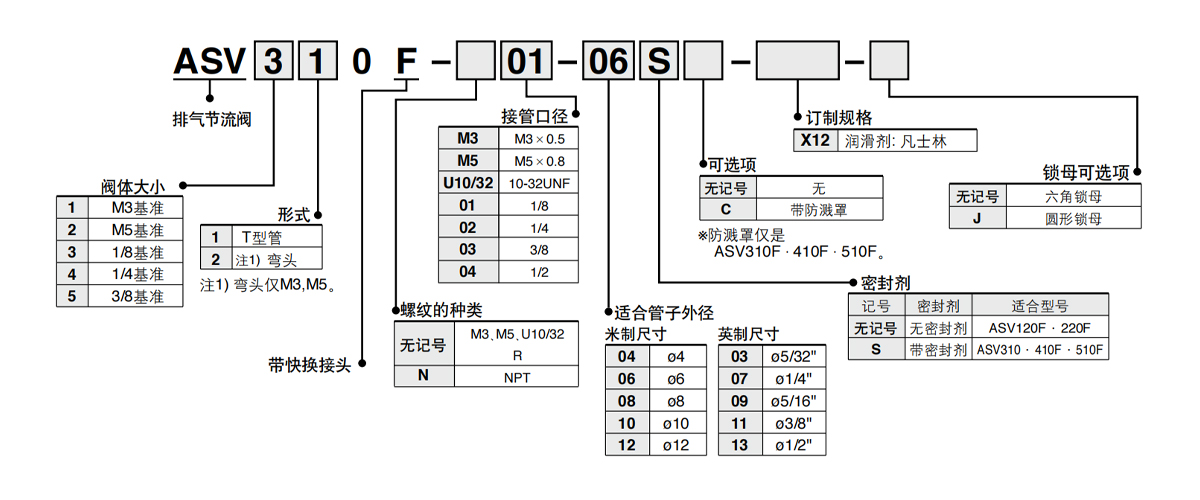

  • Model ASV120F ASV220F ASV310F ·410F ASV510F
    Cecair yang digunakan Udara
    Rintangan tekanan terjamin 1.5MPa
    Tekanan operasi maksimum 1MPa
    Tekanan operasi minimum 0.1MPa
    Suhu persekitaran dan suhu bendalir -5 hingga 60°C (tetapi tidak beku)
    Nota 1 Bahan paip yang sesuai Nilon, nilon lembut, poliuretana
    Pilihan Nat kunci bulat Dengan pelindung percikan, kacang kunci bulat
    Nota 1) Beri perhatian kepada tekanan operasi maksimum nilon lembut dan poliuretana.

    Injap ekzos pantas dan injap pendikit ekzos bersepadu. Boleh digunakan untuk pemacu silinder berkelajuan tinggi.
    ●Lebih kurang 2 kali ganda luas keratan rentas berkesan (berbanding dengan injap kawalan kelajuan)
    Model Sepadan: ASV310F, 410F, 510F
    ● Dilengkapi dengan penyenyap dan penyambung tukar cepat
    ● Badan injap resin kalis api adalah standard (spesifikasi UL V-0)
    Model Sepadan: ASV310F, 410F, 510F
    ● Semua bahagian loyang bersalut nikel secara elektrolitik

  • Model Diameter pengambilalihan Sesuai untuk diameter luar paip (mm) Aliran halaju bunyi dm³/(s ·bar) Nisbah tekanan kritikal
    4 6 8 10 12 5132” 1/4" 5/16" 3/8" 1/2" N-KELUAR OUT-EXH MASUK-KELUAR OUT-EXH.
    ASV120F-M3 M3×0.5 ● 0.06 0.06 0.25 0.15
    ASV220F-M5 M5×0.8 ● ● 0.26 0.26
    ASV310F-01 R1/8 ● ● 1.4 1.6 0.35
    ASV310F-02 R1/4 ● ● 1.4 1.6
    ASV410F-01 R1/8 ● ● 2.7 2.8
    ASV410F-02 R1/4 ● ● 2.7 2.8
    ASV410F-03 R3/8 ● ● 2.7 2.8
    ASV510F-02 R1/4 ● ● 4.6 5.4
    ASV510F-03 R3/8 ● ● 5.4 5.8
    ASV510F-04 R1/2 ● 5.4 5.8
    ASV220F-U10/32 10-32UNF ● 0.26 0.26 0.15
    ASV310F-N01 NPT1/8 1.4 1.6 0.35
    ASV310F-N02 NPT1/4 ● 1.4 1.6
    ASV410F-N01 NPT1/8 ● ● 2.7 2.8
    ASV410F-N02 NPT1/4 ● ● 2.7 2.8
    ASV410F-N03 NPT3/8 ● ● 2.7 2.8
    ASV510F-N02 NPT1/4 ● ● 4.6 5.4
    ASV510F-N03 NPT3/8 ● ● 5.4 5.8
    ASV510F-N04 NPT1/2 ● ● 5.4 5.8

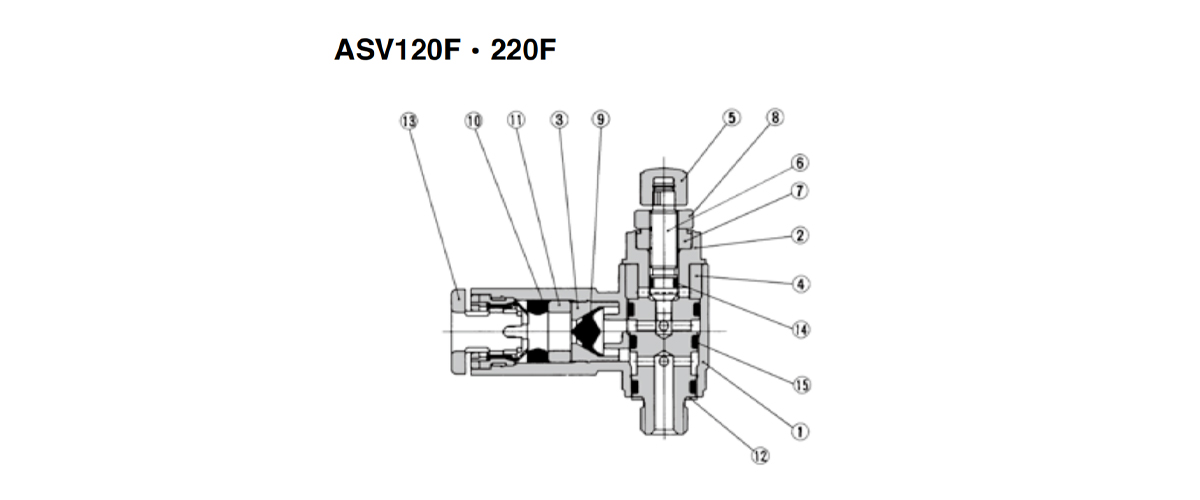

  • Bahagian komponen
    Nombor Nama bahagian bahan Nota
    1 Badan injap A PBT
    2 Badan injap B Nota Loyang 1) Penyaduran nikel tanpa elektro
    3 Cincin tempat duduk injap Tembaga Penyaduran nikel tanpa elektro
    4 Mendiamkan bahan Span PVA
    5 Roda tangan PBT Jenis M3: Penyaduran nikel tanpa elektrik tembaga
    6 Injap jarum Tembaga Penyaduran nikel tanpa elektro
    7 Injap jarum guide seat Tembaga Penyaduran nikel tanpa elektro
    8 Nat kunci Nota Keluli 3) Zink kromat Nota 2)
    9 Teras injap HNBR
    10 Sekeping pengedap NBR
    11 Cincin pemisah POM
    12 Pad pengedap Keluli tahan karat/NBR Jenis M3 ialah PVC
    13 Lepaskan lengan -
    14 O-cincin NBR
    15 O-cincin NBR
    Nota 1) M3 type is made of stainless steel.
    Nota 2) Round lock nuts are electroplated with nickel.
    Nota 3) Round lock nuts are made of brass.

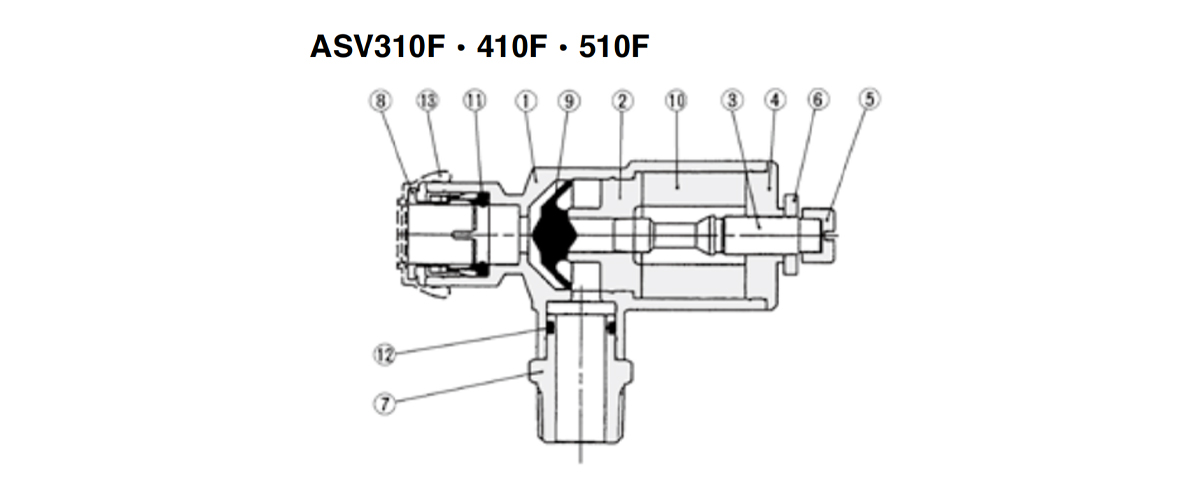

    Bahagian komponen
    Nombor Nama bahagian bahan Nota
    1 Badan injap A PBT UL94V-0
    2 Cincin tempat duduk injap Aloi aluminium Rawatan kromat
    3 Injap jarum Aloi aluminium Penyaduran nikel tanpa elektro
    4 Injap jarum guide seat Aloi aluminium Penyaduran nikel tanpa elektro
    5 Roda tangan Tembaga Penyaduran nikel tanpa elektro
    6 Nat kunci Nota Keluli 2) Zink kromat Nota 1)
    7 Sendi muat tekan Tembaga Penyaduran nikel tanpa elektro
    8 Lepaskan lengan -
    9 Teras injap Getah poliuretana
    10 Bahan pengurangan bunyi Span PVA
    11 Sekeping pengedap NBR
    12 O-cincin NBR
    13 Penutup CR kalis api UL94V-0
    Nota 1) Round lock nuts are electroplated with nickel.
    Nota 2) Round lock nuts are made of brass, except for ASV310F and ASV410F, which are made of steel.

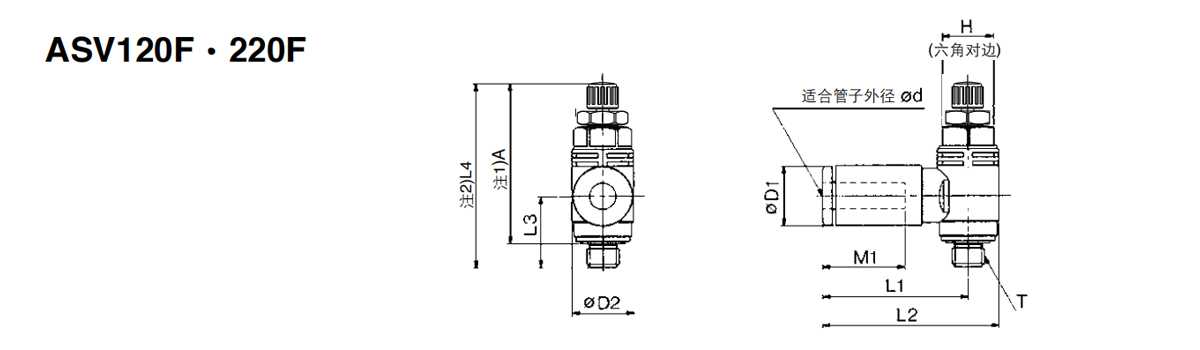

    Dimensi metrik
    Model Sesuai untuk diameter luar paip d T H D1 D2 L1 L2 L3 L4 ※A M1 Kualiti
    g
    Maks. Min. Maks. Min.
    ASV120F-M3-04 4 M3×0.5 5.5 9.3 7.2 21.4 25 9.8 28.6 26.1 25.8 23.3 12.7 5
    ASV220F-M5-04 4 M5×0.8 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-M5-06 6 M5×0.8 8 11.6 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.5 9
    Nota 1) Reference dimensions after screwing in M thread
    Nota 2) L4 is the reference dimension.

    Dimensi Imperial
    Model Sesuai untuk diameter luar paip d T H D1 D2 L1 L2 L3 L4 ※A M1 Kualiti
    g
    Maks. Min. Maks. Min.
    ASV220F-U10/32-03 5/32" 10-32UNF 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-U10/32-07 1/4" 10-32UNF 8 12 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.7 9
    Nota 1) Reference dimensions after screwing in U10/32 thread.
    Nota 2) L4 is the reference dimension.

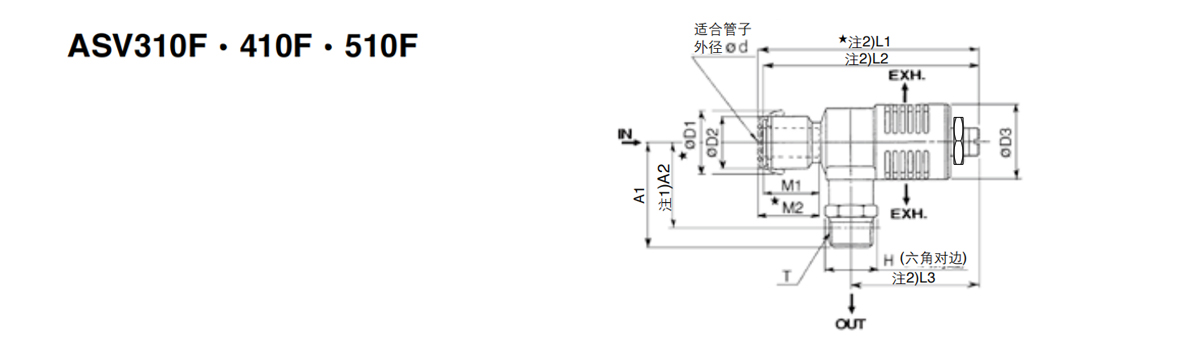

    Dimensi metrik
    Model Sesuai untuk diameter luar paip d T H □D1 D2 D3 □L1 L2 L3 Nota 2)
    A1     		A2 M1 ★M2 Kualiti
    g
    Maks. Min. Maks. Min. Maks. Min.
    ASV310F-01-06S 6 R1/8 10 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 26.5 23.4 17 19 22
    ASV310F-01-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-02-06S 6 R1/4 14 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 30.9 25.4 17 19 30
    ASV310F-02-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-01-08S 8 R1/8 12 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-01-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-02-08S 8 R1/4 14 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-02-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-03-08S 8 R3/8 17 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-03-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-02-10S 10 R1/4 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-02-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 74
    ASV510F-03-10S 10 R3/8 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-03-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 78
    ASV510F-04-10S 10 R1/2 22 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-04-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 100
    ★: Dimensi dengan penutup.
    Nota 1) Reference dimensions after screwing in R thread.
    Nota 2) L1, L2, and L3 are reference dimensions.

    Dimensi Imperial
    Model Sesuai untuk diameter luar paip d T H ★D1 D2 D3 ★L1 L2 L3 Nota 2)
    A1     		Nota 1)
    A2     		M1 ★M2 Kualiti
    g
    Maks. Min. Maks. Min. Maks. Min.
    ASV310F-N01-07 1/4" NPT1/8 12.7 17.2 13.2 17.6 73 67 71 65 45.8 39.8 26.5 23.4 16.8 18.8 22
    ASV310F-N01-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-N02-07 1/4" NPT1/4 14.3 17.2 13.2 17.6 73 67 71 65 45.8 39.8 30.9 25.4 16.8 18.8 30
    ASV310F-N02-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-N01-09 5/16" NPT1/8 12.7 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-N01-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-N02-09 5/16" NPT1/4 14.3 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-N02-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-NO3-09 5/16" NPT3/8 17.5 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-N03-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-N02-11 3/16" NPT1/4 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-N02-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 74
    ASV510F-N03-11 3/16" NPT3/8 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-NO3-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 78
    ASV510F-N04-11 3/16" NPT1/2 22.2 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-N04-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 100
    ★: Dimensi dengan penutup.
    Nota 1) Reference dimensions after NPT thread is screwed in.
    Nota 2) L1, L2, and L3 are reference dimensions.
