Penjana Vakum Siri ZK2A Pembekal

Rumah / Produk / Komponen Vakum / Penjana Vakum Gabungan / Penjana Vakum Siri ZK2A

Penjana Vakum Siri ZK2A Penjana Vakum Siri ZK2A Penjana Vakum Siri ZK2A Penjana Vakum Siri ZK2A Penjana Vakum Siri ZK2A
  • Penjana Vakum Siri ZK2A
  • Penjana Vakum Siri ZK2A
  • Penjana Vakum Siri ZK2A
  • Penjana Vakum Siri ZK2A
  • Penjana Vakum Siri ZK2A
Penjana Vakum Gabungan

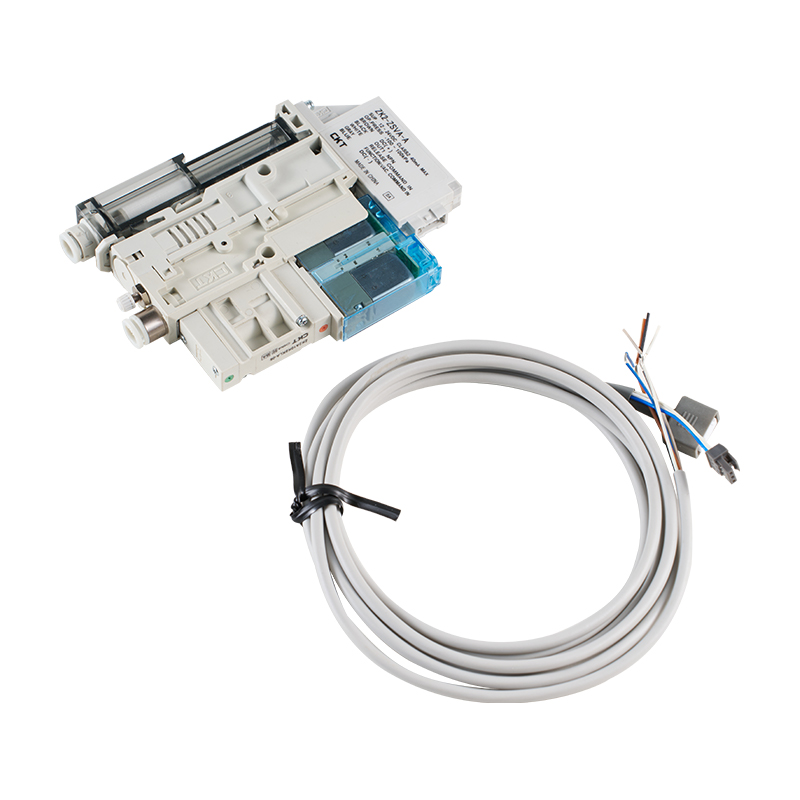

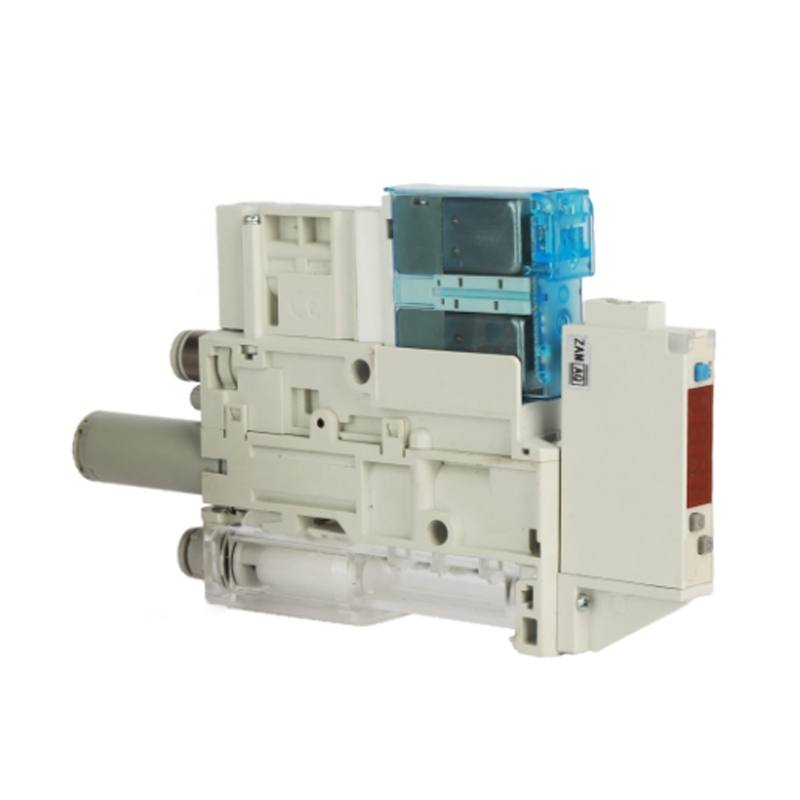

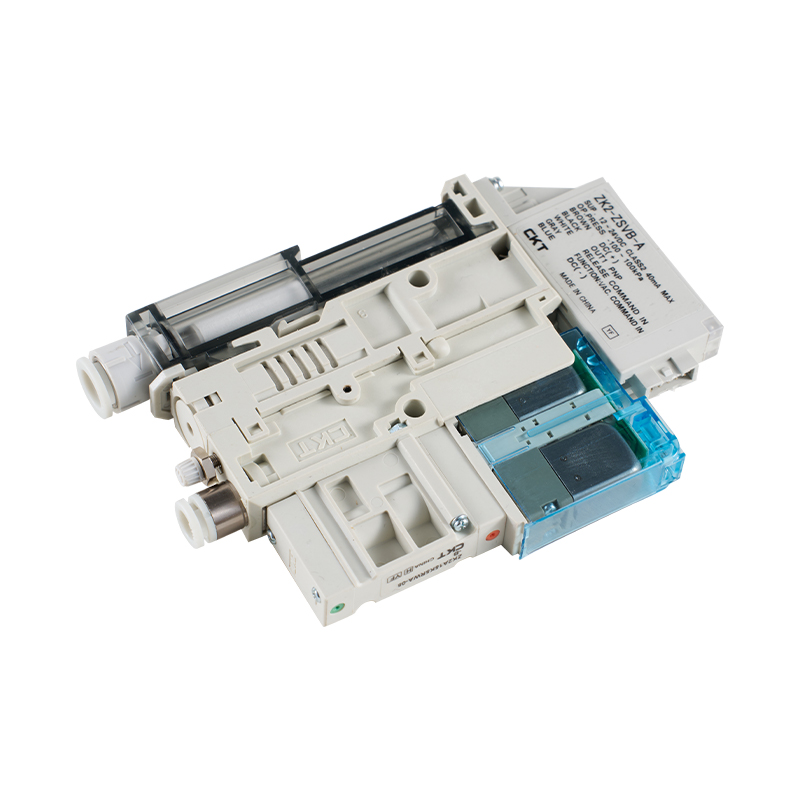

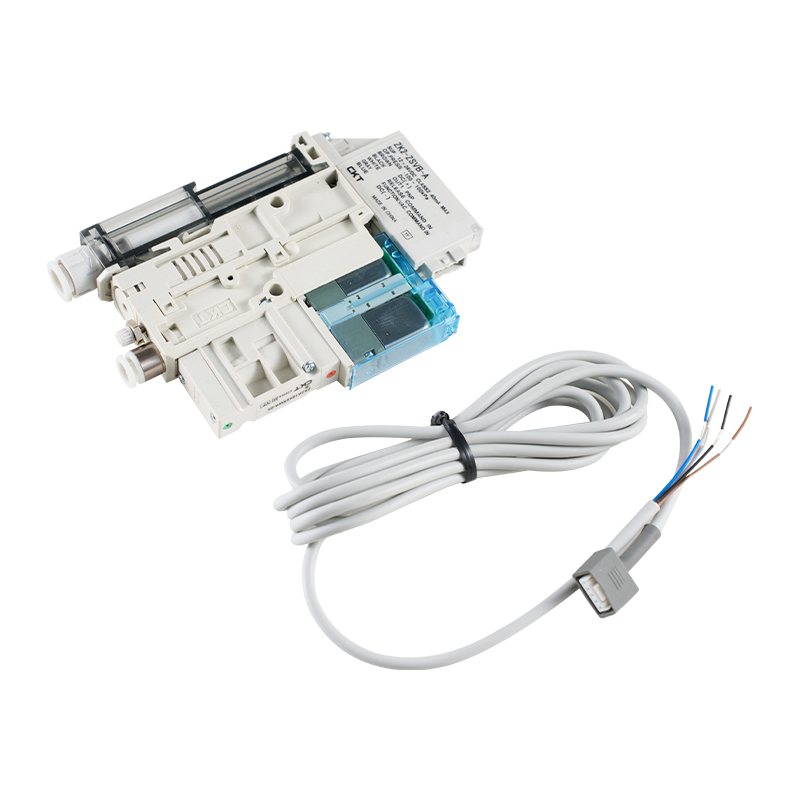

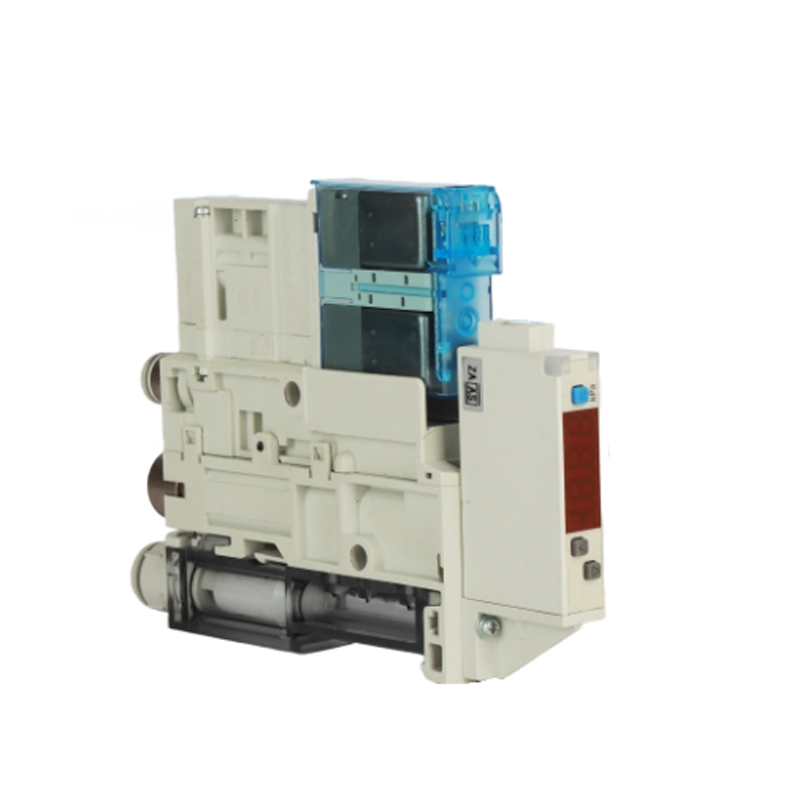

Penjana Vakum Siri ZK2A

Penjana Vakum Siri ZK2A ialah penyelesaian penjanaan vakum bersepadu yang direka untuk penjerapan dan pengendalian bahan yang cekap dalam senario automasi industri. Struktur padatnya menyepadukan penjanaan vakum, pemantauan status dan fungsi kawalan aliran udara, dan mencapai penubuhan dan pelepasan vakum yang cepat melalui prinsip Venturi, yang sesuai untuk keperluan genggaman yang stabil bagi pelbagai beban ringan hingga sederhana.

Ciri teras
1. Reka bentuk penggunaan gas yang cekap: Optimumkan saluran aliran dalaman untuk mengurangkan penggunaan udara termampat, mengimbangi penggunaan tenaga dan prestasi sedutan
2. Antara muka modular: Antara muka gas dan elektrik standard menyokong penyepaduan pantas ke hujung lengan robot atau saluran paip perkakas
3. Mekanisme maklum balas status: Port penderiaan vakum terbina dalam boleh disambungkan kepada suis tekanan luaran untuk memantau status penjerapan dalam masa nyata
4. Struktur anti-pencemaran: Reka bentuk tanpa bahagian bergerak mengurangkan kadar kegagalan dan menyesuaikan diri dengan keadaan kerja yang kompleks seperti habuk dan serpihan
5. Konfigurasi vakum berbilang peringkat: Sediakan varian spesifikasi tekak yang berbeza untuk memenuhi keperluan aliran dan vakum yang berbeza
6. Pembungkusan padat: Cangkang bersepadu mengurangkan sambungan paip luaran, memudahkan ruang pemasangan dan kerumitan penyelenggaraan

E-mel: manager@cktworld.com
Muat Turun
SEBELUM：Penjana Vakum Siri VY
SELEPAS：Unit Vakum Siri ZK2/Penjana Vakum
  • Model (Model standard untuk unit suis) ZK2-ZSE□□□-A(ZSE10) ZK2-ZSF□□□-A(ZSE10F)
    Julat tekanan yang dinilai 0~-101kPa -100～100kPa
    Tetapkan julat tekanan, paparan julat tekanan 10~-105kPa -105~105kPa
    Rintangan tekanan 500kPa
    Unit tetapan minimum 0.1kPa
    Voltan bekalan kuasa DC 12–24 V ±10%, nadi (p-p) kurang daripada 10% (dengan perlindungan sambungan terbalik)
    Penggunaan semasa Di bawah 40mA
    Tukar output Format output Litar terbuka pengumpul NPN atau PNP 2 output (boleh dipilih)
    Arus beban maksimum 80mA
    Voltan maksimum yang digunakan 28V (apabila keluaran NPN)
    Voltan baki Di bawah 2V (apabila arus beban ialah 80mA)
    Masa tindak balas Kurang daripada 2.5 ms (apabila menggunakan fungsi anti-ayunan: pilih 20, 100, 500, 1000 atau 2000 ms)
    Perlindungan litar pintas mempunyai
    Kebolehulangan ±0.2%F.S. ±1 digit
    kelewatan kelewatan mode Pembolehubah daripada 0 Nota)
    Mod perbandingan had atas dan bawah
    Mod paparan Paparan 1 warna LED 31/2 digit 7 segmen (merah)
    Ketepatan paparan ±2% skala penuh ±1 digit (pada suhu ambien 25 ± 3°C)
    Lampu penunjuk tindakan Apabila output suis HIDUP, lampu dihidupkan. OUT1: hijau OUT2: merah
    Tahan alam sekitar Struktur pelindung IP40
    Julat suhu Keadaan penyimpanan: -10 hingga 60°C (tiada pemeluwapan, tiada pembekuan)
    Julat kelembapan Semasa operasi dan penyimpanan: 35–85% RH (tiada pemeluwapan)
    Menahan voltan AC1000V 1 minit Antara unit pengecasan dan perumah
    Rintangan penebat 50 MΩ atau lebih tinggi (DC 500 V megohm) antara unit pengecasan dan selongsong
    Ciri-ciri suhu ±2% F.S. (berdasarkan suhu ambien 25°C)
    wayar Kabel penebat getah etilena tahan minyak, 5 teras, 0.35 mm², 2 m Luas keratan rentas konduktor: 0.15 mm² (AWG 26) Diameter luar penebat: 1.0 mm
    Nota: Apabila tekanan turun naik di sekitar nilai yang ditetapkan, ayunan akan berlaku jika histeresis tidak ditetapkan di atas julat turun naik.

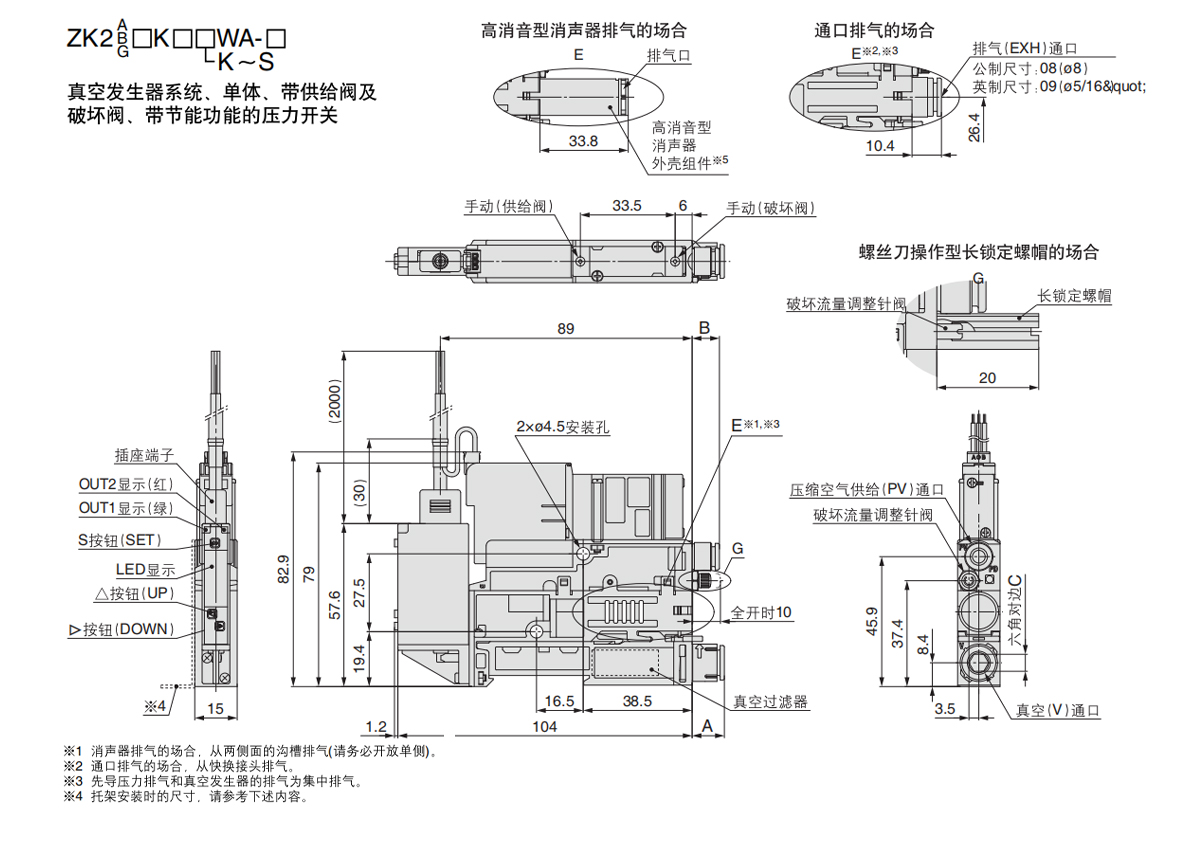

    Suis tekanan vakum dengan fungsi penjimatan tenaga
    Model ZK2-ZSV□□□-A
    Julat tekanan yang dinilai -100~100kPa
    Tetapkan julat tekanan -105～105kPa
    Rintangan tekanan 500kPa
    Unit tetapan minimum 0.1kPa
    Voltan bekalan kuasa DC 12–24 V ±10% nadi (p-p) kurang daripada 10% (dengan perlindungan sambungan terbalik)
    Penggunaan semasa Di bawah 40mA
    Tukar output Format output Pengumpul terbuka NPN atau PNP OUT1: Tujuan umum: OUT2: Untuk kawalan injap
    Arus beban maksimum 80mA
    Voltan maksimum yang digunakan DC26.4V
    Voltan baki Di bawah 2V (apabila arus beban ialah 80mA)
    Masa tindak balas Kurang daripada 2.5 ms (apabila menggunakan fungsi anti-ayunan: pilih 20, 100, 500, 1000 atau 2000 ms)
    Perlindungan litar pintas mempunyai
    Kebolehulangan ±0.2%F.S. ±1 digit
    kelewatan kelewatan mode Pembolehubah daripada 0 Nota)
    Mod paparan Paparan warna LED 7-segmen 31/2 digit (merah)
    Ketepatan paparan ±2% skala penuh ±1 digit (pada suhu ambien 25 ± 3°C)
    Lampu penunjuk tindakan Apabila output suis HIDUP, lampu dihidupkan. OUT1: hijau OUT2: merah
    Tahan alam sekitar Struktur pelindung IP40
    Julat suhu operasi 5~50 ℃
    Menahan voltan AC1000V 1 minit unit pengecasan dan perumah
    Rintangan penebat 50 MΩ atau lebih tinggi (DC 500 V megohm) antara unit pengecasan dan selongsong
    Ciri-ciri suhu ±2% F.S. (pada 25°C dalam julat suhu operasi 5 hingga 50°C)
    wayar Kabel 5 teras Ø3.5, 2m Luas keratan rentas konduktor: 0.15mm² (AWG26) Diameter luar penebat: 1.0mm
    Nota: Apabila tekanan turun naik di sekitar nilai yang ditetapkan, ayunan akan berlaku jika histeresis tidak ditetapkan di atas julat turun naik.

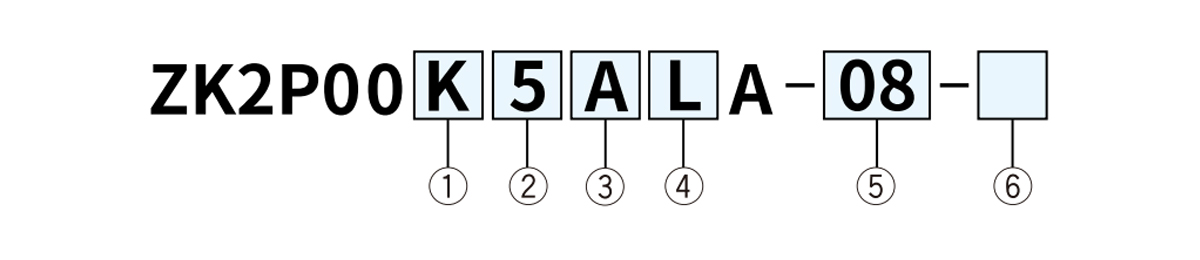

  • ①Injap bekalan dan kombinasi injap pecah ③Suis tekanan vakum, sensor tekanan
    Mark Injap bekalan Injap pemusnah Mark taip Julat tekanan
    [kPa]     		Spesifikasi
    N.C. Berdikari N.C. NPN PNP Penukaran unit
    Fungsi Nota 3)
    K ● - ● 2 keluaran
    R - ●Nota 2) ● A Suis tekanan vakum 0~-101 ● - ●
    Nota 1) Tetapkan injap pecah atau injap pengambilan atmosfera di tengah paip vakum.
    Nota 2) Apabila ditenagakan selama 20 ms atau lebih lama, keadaan penjanaan vakum dikekalkan, dan apabila injap pecah ditenagakan, vakum dihentikan.     		B ● - Tiada (unit SI tetap)
    C - ● ●
    ②Voltan terkadar (injap bekalan, injap pecah) D - O Tiada (unit SI tetap)
    Mark Voltan E -100~100 ● - ●
    5 DC24V F ● - Tiada (unit SI tetap)
    H - ● ●
    6 DC12V J - ● Tiada (unit SI tetap)
    Spesifikasi tanpa penukaran unit ditetapkan pada kPa.
    ④Spesifikasi palam (injap bekalan, injap pecah, suis tekanan vakum ⑤ Laluan Vakum (V).
    Mark Injap bekalan ·Destruction valve used 300 mm(plug assembly) Nota 4) 2m (berwayar dengan palam) untuk suis tekanan vakum 3m (wayar bersepadu) digunakan dalam komponen sensor tekanan Mark Port vakum (V).
    L ● ● 06 Ø 6
    L1 tiada ● 08 Ø 8
    L2 ● tiada

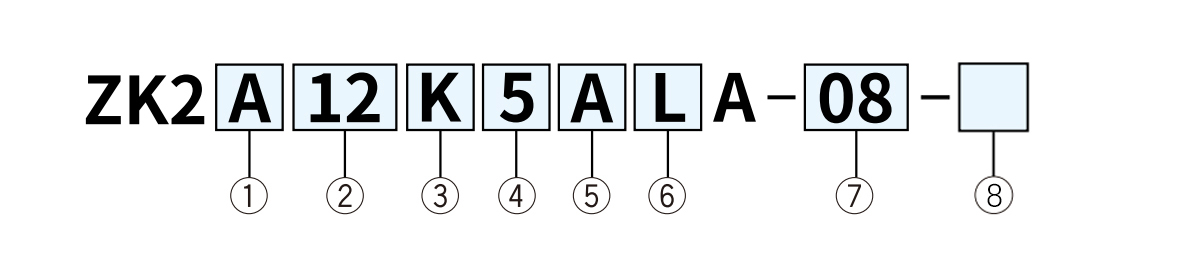

    ② Diameter muncung ④Voltan terkadar (injap bekalan, injap pecah) ⑤ Suis tekanan vakum/penderia tekanan
    Mark Diameter muncung Mark Voltan Mark taip Julat tekanan
    [kPa]     		Spesifikasi
    07 Ø 0.7 5 DC24V NPN PNP Dengan fungsi penukaran unit Nota 4)
    10 Ø 1.0 2 keluaran
    12 Ø 1.2 6 DC12V A Suis tekanan vakum 0~-101 ● - ●
    15 Ø 1.5 B ● — Tiada (unit SI tetap)
    C — ● ●
    D - ● Tiada (unit SI tetap)
    ③Injap bekalan dan kombinasi injap pecah E -100～100 ● — ●
    Mark Injap bekalan Injap pemusnah F ● — Tiada (unit SI tetap)
    N.C. Jenis menjaga diri N.C. H — ● ●
    K ● ● J — ● Tiada (unit SI tetap)
    R - ● Nota 3) ● K Suis tekanan vakum with energy-saving function -100～100 ● - ●
    Nota 3) Apabila ditenagakan selama 20 ms atau lebih lama, keadaan penjanaan vakum dikekalkan, dan apabila injap pemusnah ditenagakan, vakum berhenti. Q ● -
    —     		Tiada (unit SI tetap)
    R — ● ●
    S - ● Tiada (unit SI tetap)
    ⑥ Spesifikasi palam (injap bekalan, injap pecah, suis tekanan vakum)
    Mark Injap bekalan, rupture valve used 300 mm (plug assembly) Nota 5) 2m (berwayar dengan palam) digunakan untuk suis tekanan vakum ⑦Port vakum (V).
    L ● ● Mark Port vakum (V).
    L1 tiada ● 06 Ø 6
    L2 ● tiada 08 Ø 8
    W Dengan fungsi penjimatan tenaga Digunakan dalam suis tekanan vakum

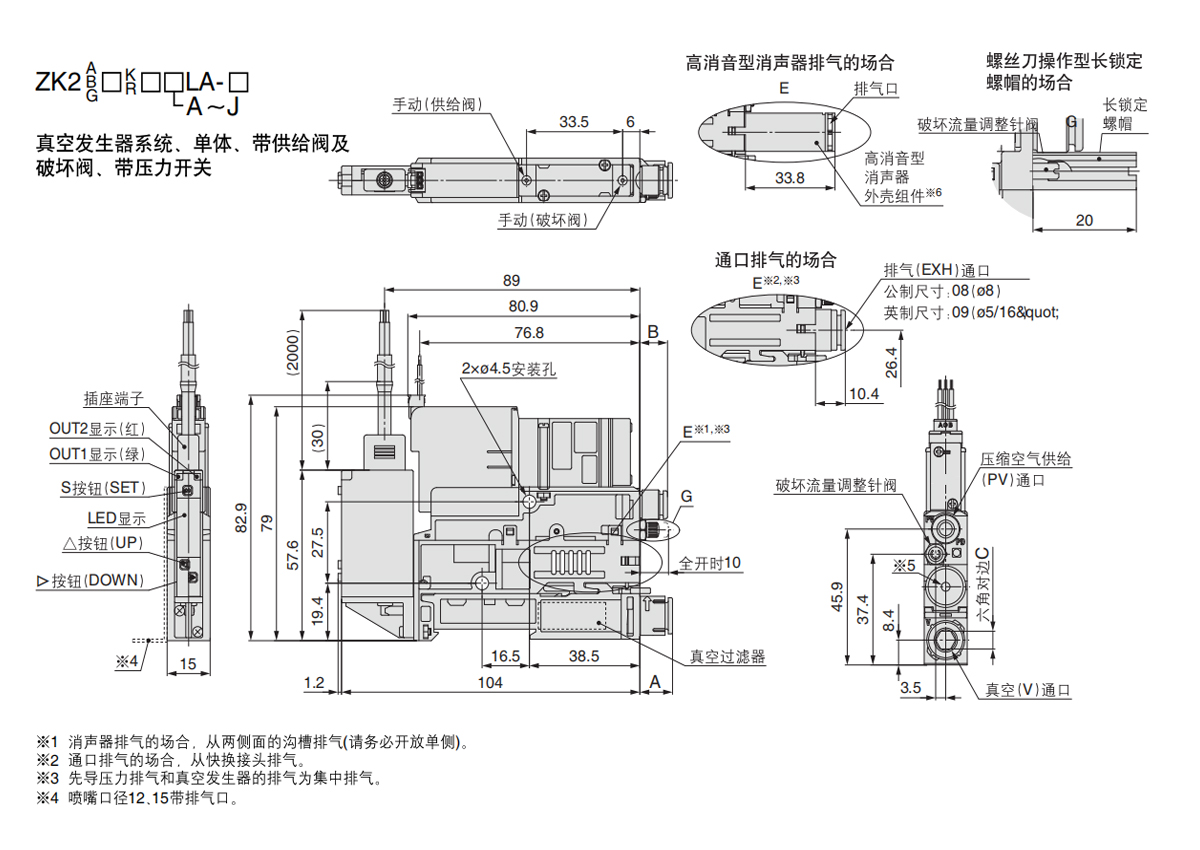

  • Pembukaan jenis V A C Jenis sambungan PV B
    Dimensi metrik 06 Ø6 8.25 4 Dimensi metrik 06 06 9.7
    08 08 11.4 6
    Dimensi Imperial 07 01/4" 9.7 4.76 Dimensi Imperial 07 01/4" 12.3
    09 05/16" 11.4 6

    Pembukaan jenis V A C Jenis sambungan PV B
    Dimensi metrik 06 06 8.25 4 Dimensi metrik 06 Ø6 9.7
    08 08 11.4 6
    Dimensi Imperial 07 01/4" 9.7 4.76 Dimensi Imperial 07 01/4" 12.3
    09 Ø5/16" 11.4 6

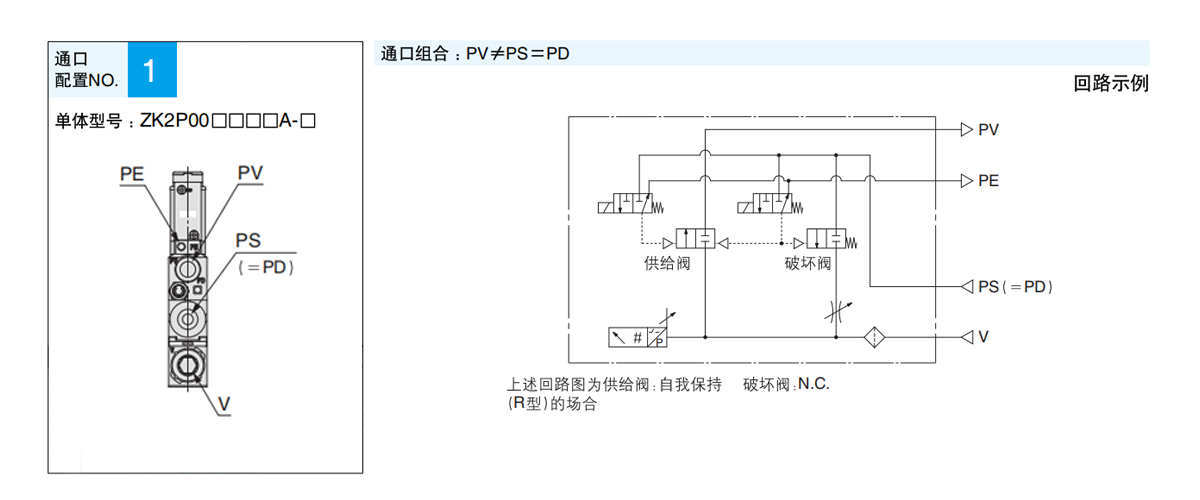

    Sistem Pam vakum
    Jenis utama Unit tunggal
    Kaedah ekzos Tiada penyenyap
    Contoh penggunaan, tujuan, dsb. spesifikasi ini Tahap vakum -
    ekzos -
    Tekanan pecah Tekanan yang sama seperti PS

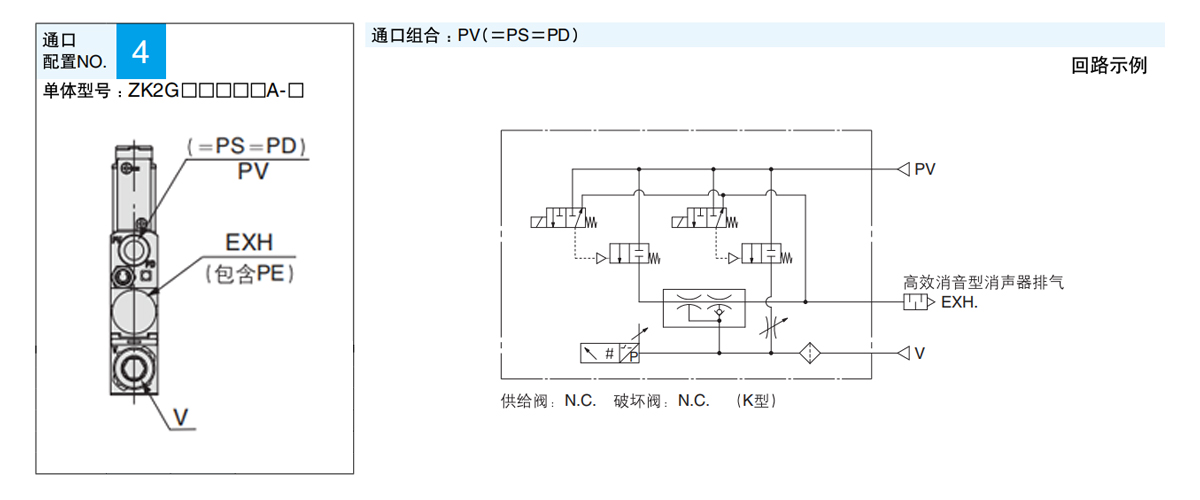

    Sistem Penjana vakum
    Jenis utama Unit tunggal
    Kaedah ekzos Ekzos penyenyap
    Contoh penggunaan, tujuan, dsb. spesifikasi ini Tahap vakum -
    ekzos Pelepasan dalam persekitaran operasi
    Tekanan pecah Sama seperti tekanan PV

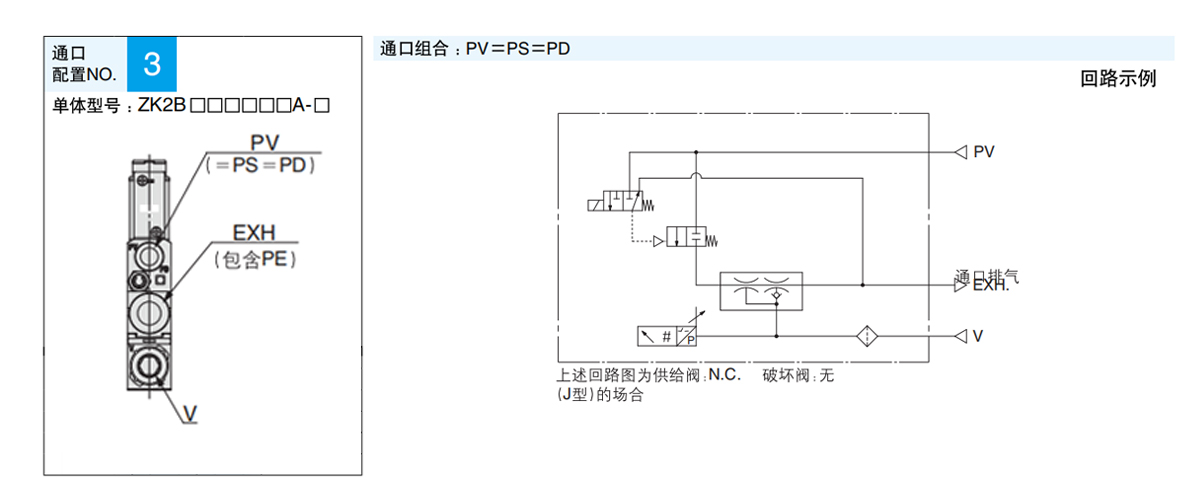

    Sistem Penjana vakum
    Jenis utama Unit tunggal
    Kaedah ekzos Buka ekzos
    Contoh penggunaan, tujuan, dsb. spesifikasi ini Tahap vakum -
    ekzos Memerlukan ekzos berasingan selepas paip
    Tekanan pecah Sama seperti tekanan PV

    Sistem Penjana vakum
    Jenis utama Unit tunggal
    Kaedah ekzos Ekzos penyenyap pengurangan hingar tinggi
    Contoh penggunaan, tujuan, dsb. spesifikasi ini Tahap vakum -
    ekzos Pelepasan dalam persekitaran operasi
    Tekanan pecah Sama seperti tekanan PV
