Penjana Vakum Siri VY Pembekal

Rumah / Produk / Komponen Vakum / Penjana Vakum Gabungan / Penjana Vakum Siri VY

Penjana Vakum Siri VY Penjana Vakum Siri VY
  • Penjana Vakum Siri VY
  • Penjana Vakum Siri VY
Penjana Vakum Gabungan

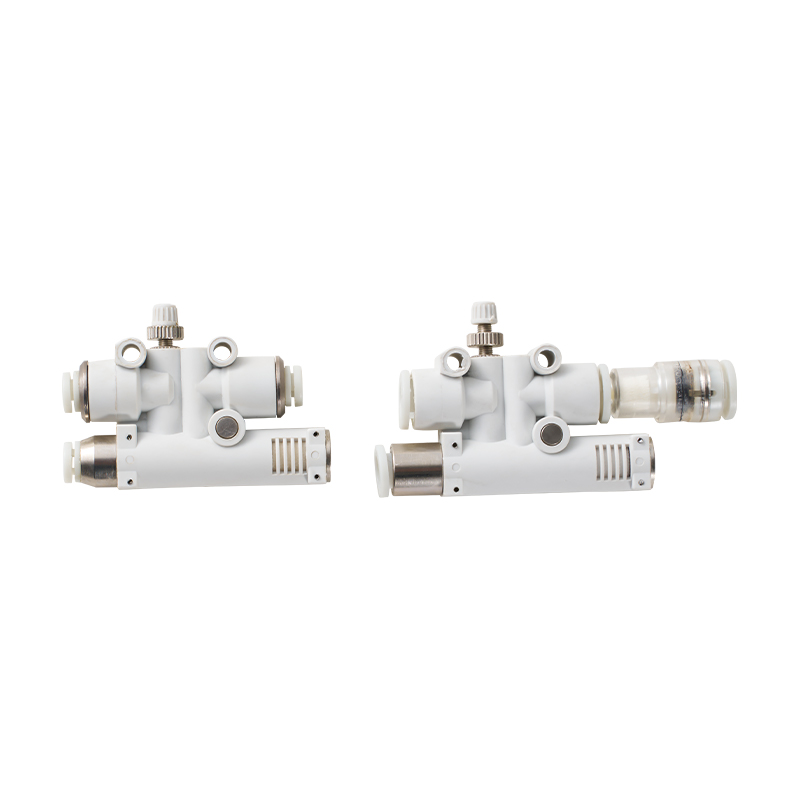

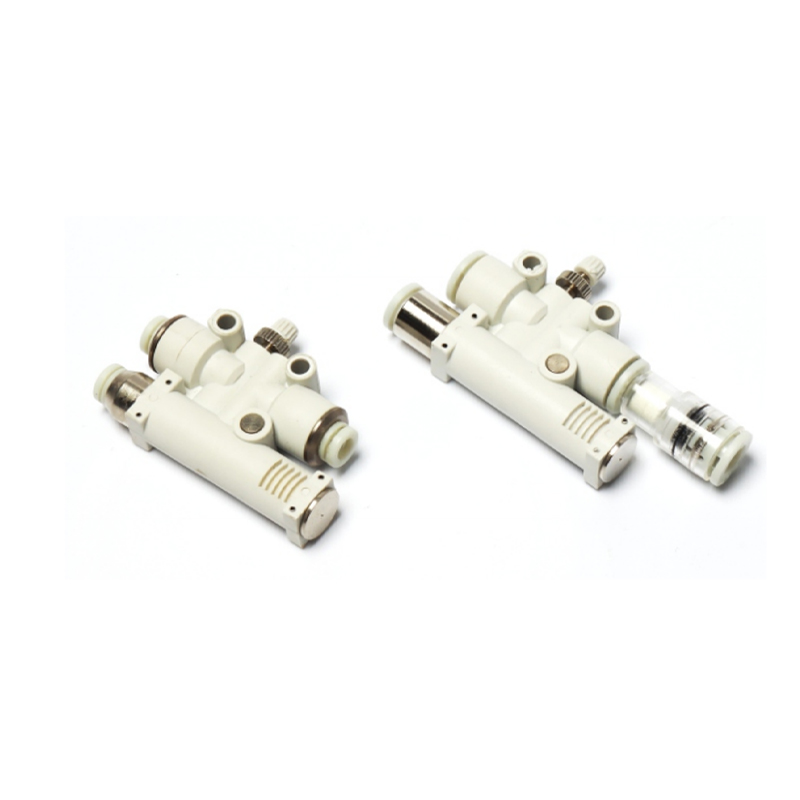

Penjana Vakum Siri VY

1. Berbanding dengan penjana vakum konvensional dengan injap solenoid, produk ini lebih memfokuskan pada keberkesanan kos.
2. Proses pemusnahan dijana semasa peranti lontar menghentikan pengambilan udara untuk memastikan pelepasan berfungsi. Berbanding dengan peranti lenting bebas konvensional, peredaran berkelajuan tinggi boleh dicapai dengan memuatkan injap tutup.
3. Produk ini bersaiz kecil dan ringan, membolehkan ia dipasang pada penghujung litar vakum peranti lontar.
4. Mekanisme pemusnahan boleh disepadukan dengan peranti lontar. Dengan membuka dan menutup bekalan udara ke peranti, peralatan boleh diubah sepenuhnya daripada penjanaan vakum kepada pelepasan vakum

E-mel: manager@cktworld.com
Muat Turun
SEBELUM：Tiada artikel sebelumnya
SELEPAS：Penjana Vakum Siri ZK2A
  • Cecair Udara
    Julat tekanan (0.3 hingga 0.7 MPa)
    Tekanan terkadar H, L: (0.5 MPa)/E: (0.35 MPa)
    Julat suhu operasi 41 hingga 122°F (5 hingga 50°C)
    Pelinciran Tiada keperluan

    Spesifikasi penapisan vakum
    Cecair Udara
    Julat tekanan -29.5 hingga 0 inHg (-100 hingga 0 kPa)
    Ketepatan penapis 10 μm
    Julat suhu 32 hingga 140°F (0 hingga 60°C) (tiada pembekuan)
    Kawasan penapis Saiz 44: 0.8 cm² / Saiz 66: 1.1 cm²

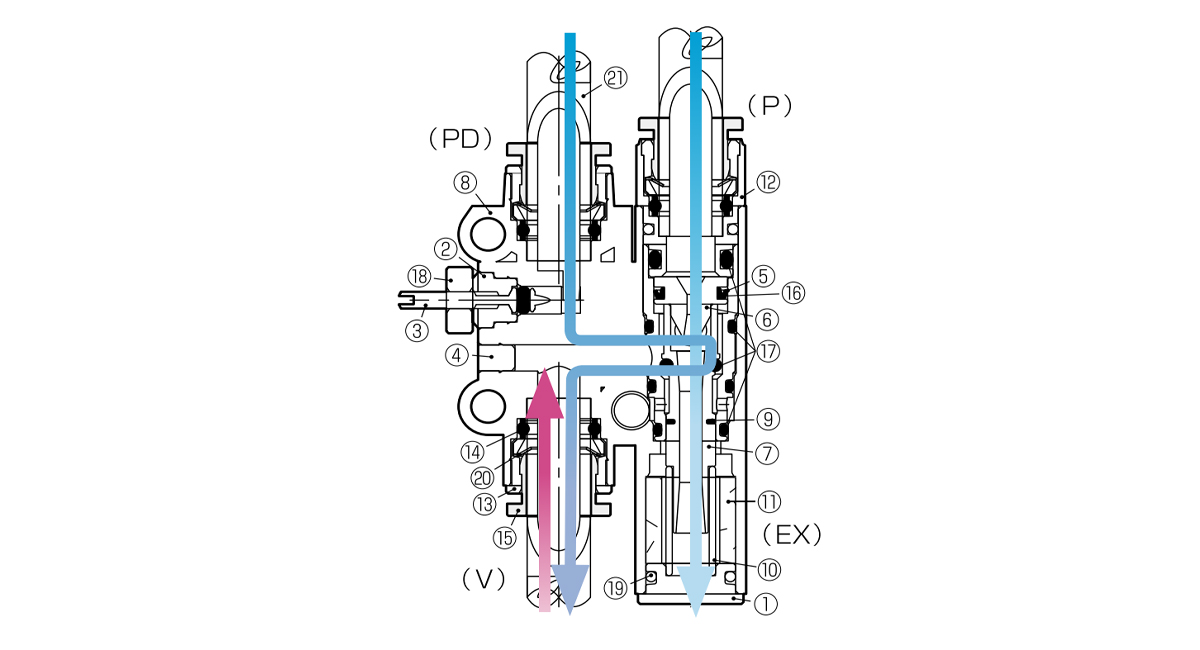

  • Tidak. Bahagian nikel
    ① Tamatkan palam nikel-plated copper
    ② Badan injap nikel-plated copper
    ③ Jarum pelarasan Keluli tahan karat
    ④ Palam nikel-plated copper
    ⑤ lengan baju nikel-plated copper
    ⑥ Omboh muncung nikel-plated copper
    ⑦ Aci penyebar nikel-plated copper
    ⑧ Badan plastik PBT
    ⑨ Getah kedap aci Getah asli
    ⑩ Getah pengedap penyebar Keluli tahan karat
    ⑪ Elemen penyenyap Polivinil alkohol formaldehid
    ⑫ Cengkerang tembaga satu
    ⑬ Cincin pemandu nikel-plated copper
    ⑭ Lengan elastik Getah nitril
    ⑮ Lepaskan cincin stesen minyak
    ⑯ getah kedap Y Getah nitril
    ⑰ O-cincin Getah nitril
    ⑱ Nat kunci aluminium
    ⑲ Pin spring Keluli tahan karat
    ⑳ Cakar kunci Keluli tahan karat
    ㉑ Paip udara Poliuretana, nilon, dll.

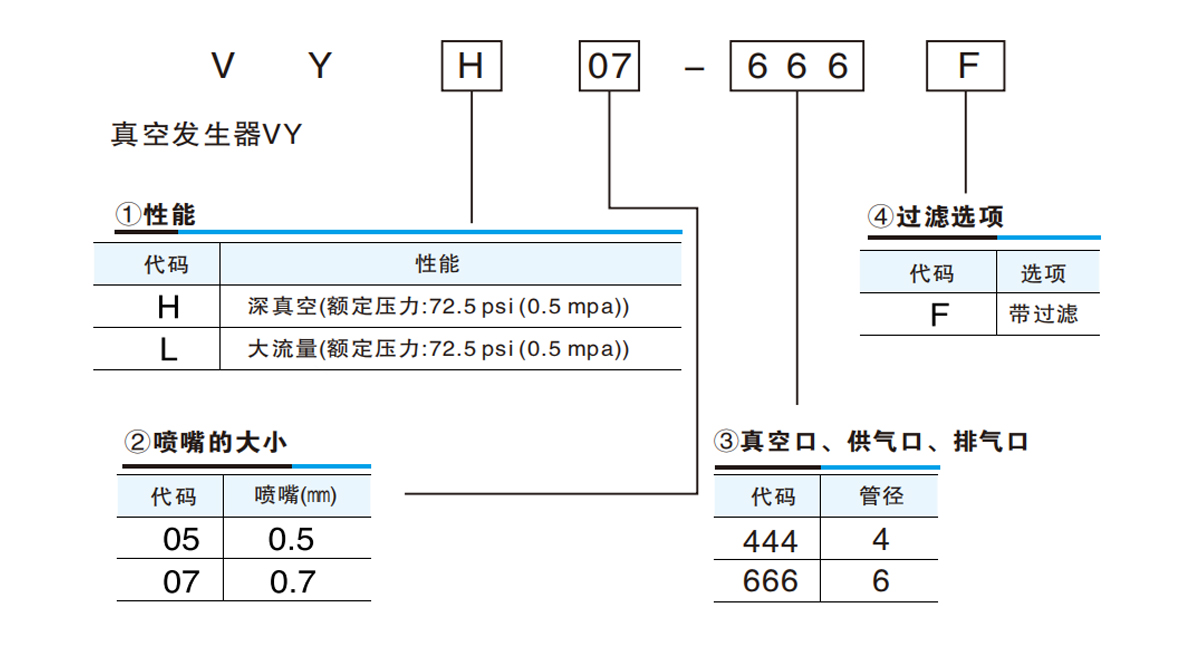

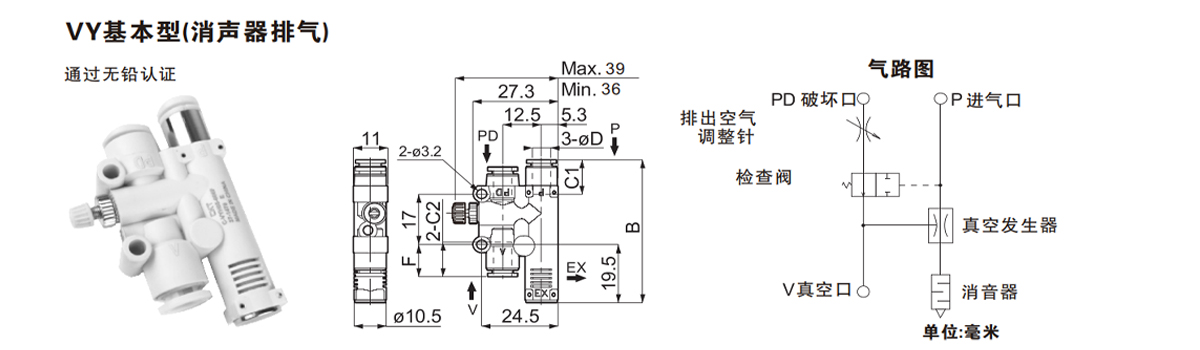

    Model Diameter paip ØD B F C1 C2 Diameter muncung Tekanan terkadar (MPa) Vakum (-kPa) Kadar aliran penyedutan (L/min) Penggunaan (L/min) Berat (g)
    VYH05-444 4 50 10.4 10.9 11 0.5 0.5 90 7 11.5 19
    VYH05-666 6 52 10.8 11.7 16 20
    VYH07-444 4 50 10.4 10.9 11 0.7 92 12.5 23
    VYH07-666 6 52 10.8 11.7 16
    VYL05-444 4 50 10.4 10.9 11 0.5 0.5 66 12 11.5 19
    VYL05-666 6 52 10.8 11.7 16 20
    VYL07-444 4 50 10.4 10.9 11 0.7 18 23 19
    VYL07-666 6 52 10.8 11.7 16 21 20

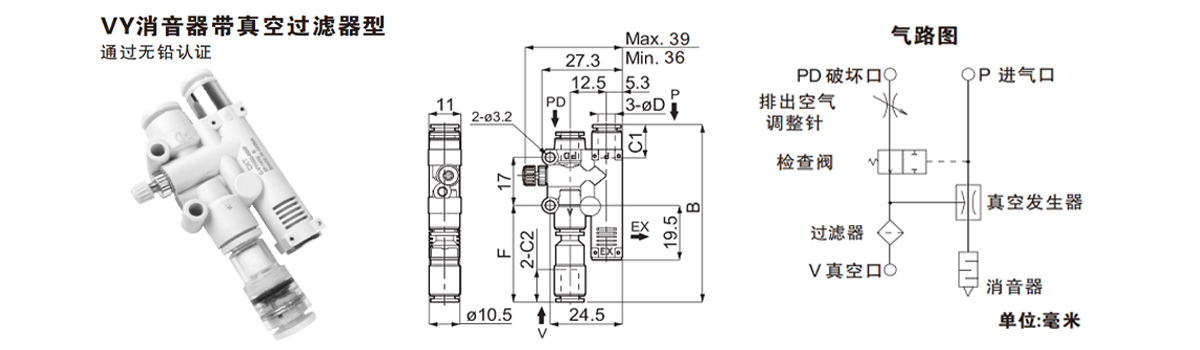

    Model Diameter paip ØD B F C1 C2 Diameter muncung Tekanan terkadar (MPa) Vakum (-kPa) Kadar aliran penyedutan (L/min) Penggunaan (L/min) Berat (g)
    VYH05-444F 4 65 34.1 10.9 11 0.5 0.5 90 7 11.5 21
    VYH05-666F 6 68 34.4 11.7 11.6 22
    VYH07-444F 4 65 34.1 10.9 11 0.7 92 12.5 23 21
    VYH07-666F 6 68 34.4 11.7 11.6 22
    VYL05-444F 4 65 34.1 10.9 11 0.5 0.5 66 12 11.5 21
    VYL05-666F 6 68 34.4 11.7 11.6 22
    VYL07-444F 4 65 34.1 10.9 11 0.7 18 23 21
    VYL07-666F 6 68 34.4 11.7 11.6 21 22

    Unit: mm

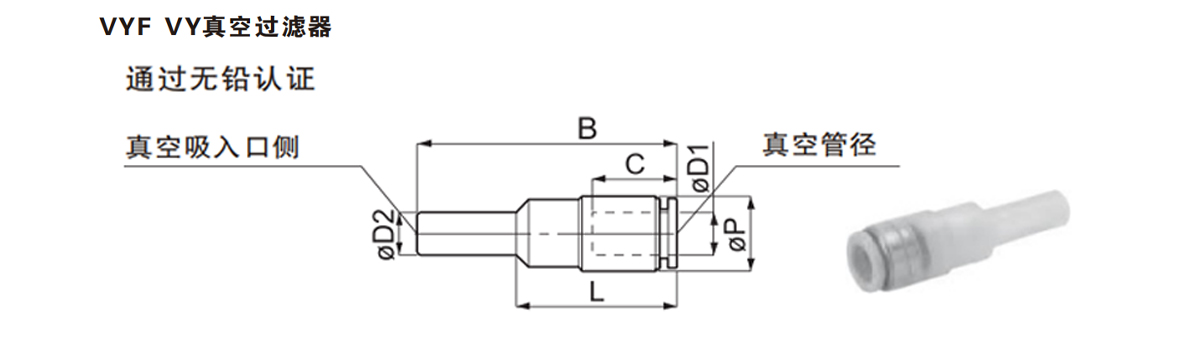

    Model Paip 0.D. ØD1 Penyambung O.D. ØD2 B L C ØP Berat (g) Kawasan penapis (cm²)
    VYF44M 4 4 34.7 21.5 11 8 1.5 0.8
    VYF66M 6 6 35.2 21.8 11.6 10.5 2.5 1.1

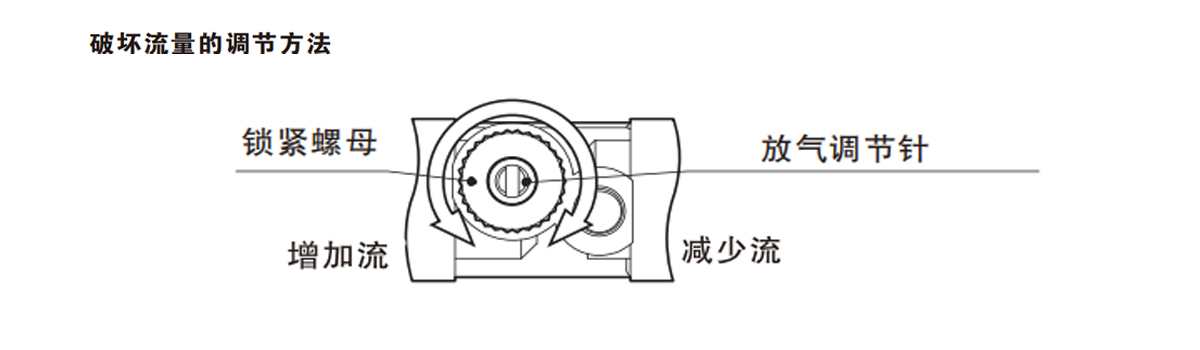

    Apabila melaraskan kadar aliran, putar jarum pelarasan mengikut arah jam untuk mengurangkan kadar aliran dan lawan jam untuk meningkatkan kadar aliran. Setelah tetapan selesai, pastikan untuk mengunci nat.

    Penjana Vakum V
    1. Berbanding dengan penjana vakum konvensional dengan injap solenoid, produk ini lebih menekankan keberkesanan kos.
    2. Ia menjana proses pemusnahan manakala peranti lontar menghentikan pengambilan udara, memastikan pelepasan kerja. Berbanding dengan peranti lenting bebas konvensional, berbasikal berkelajuan tinggi boleh dicapai dengan memuatkan injap tutup.
    3. Produk ini bersaiz padat dan ringan, membolehkan ia dipasang pada hujung litar vakum peranti lontar.
    4. Mekanisme gangguan boleh disepadukan dengan peranti lontar. Dengan mengawal bekalan udara ke peranti, peralatan boleh dialihkan sepenuhnya daripada penjanaan vakum kepada pelepasan vakum.

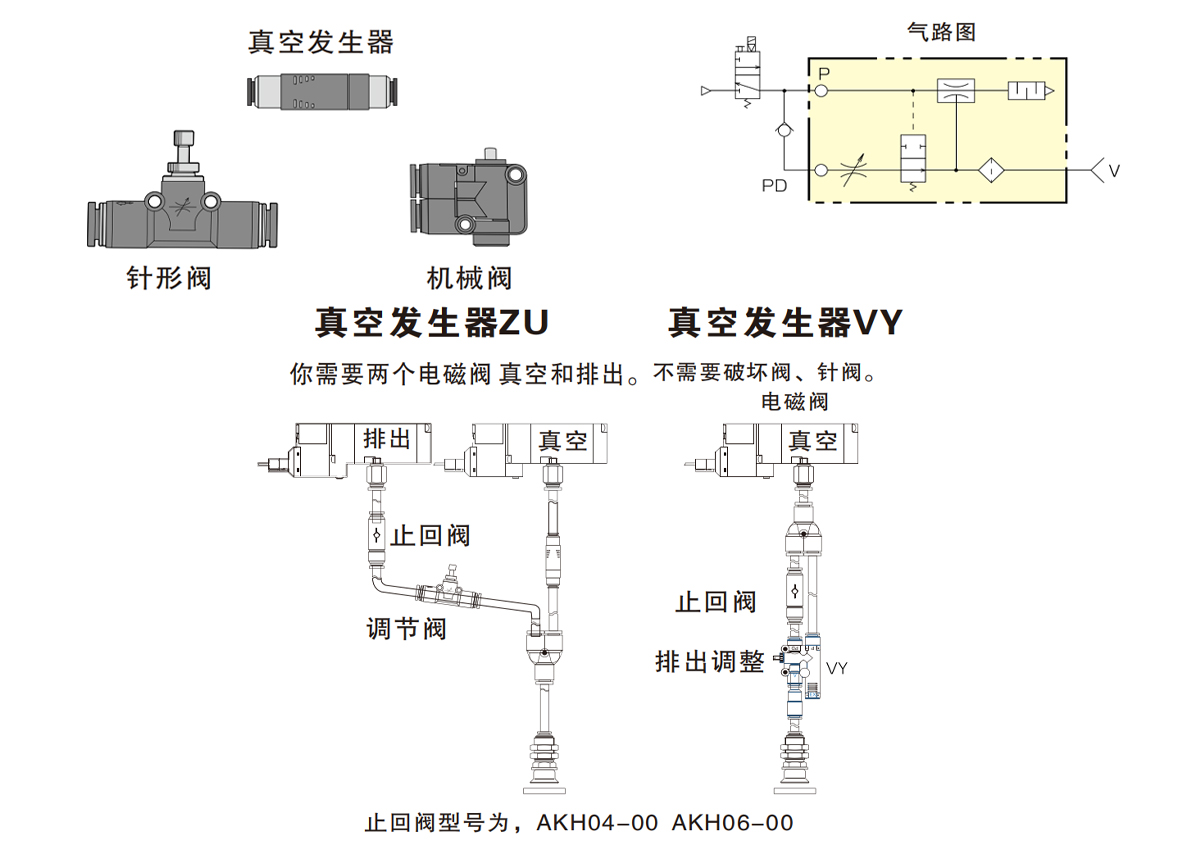

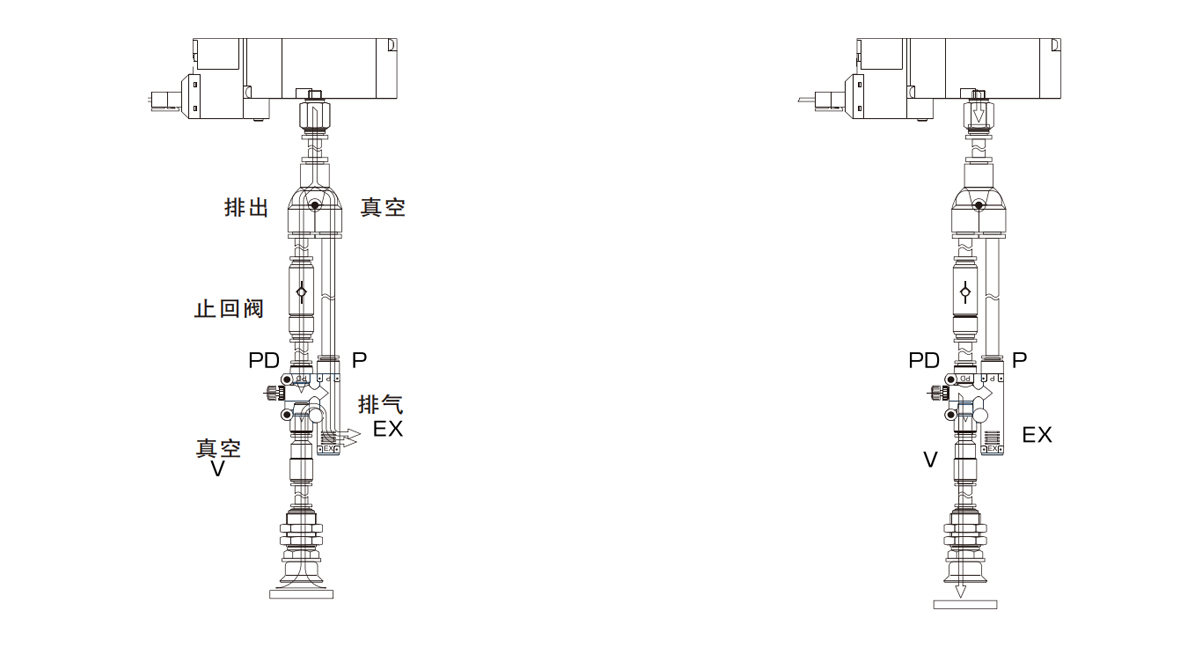

    1. Sambungkan port P dan port PD ke injap sehala (dijual berasingan).
    2. Tekanan baki antara injap sehala dan port PD menjadi udara tiupan.
    3. Kadar aliran udara tiupan diselaraskan oleh jarum pelepas.
    4. Masa tiupan udara boleh dikawal oleh panjang paip antara injap sehala dan port PD.
