Cawan Sedut Vakum Siri ZP Dengan Cincin Kunci (Ø9~Ø50) Pembekal

Rumah / Produk / Komponen Vakum / Cawan Penyedut Vakum / Cawan Sedut Vakum Siri ZP Dengan Cincin Pengunci, Penyesuai & Pendakap Penampan / Cawan Sedut Vakum Siri ZP Dengan Cincin Kunci (Ø9~Ø50)

Cawan Sedut Vakum Siri ZP Dengan Cincin Kunci (Ø9~Ø50) Cawan Sedut Vakum Siri ZP Dengan Cincin Kunci (Ø9~Ø50)
  • Cawan Sedut Vakum Siri ZP Dengan Cincin Kunci (Ø9~Ø50)
  • Cawan Sedut Vakum Siri ZP Dengan Cincin Kunci (Ø9~Ø50)
Cawan Sedut Vakum Siri ZP Dengan Cincin Pengunci, Penyesuai & Pendakap Penampan

Cawan Sedut Vakum Siri ZP Dengan Cincin Kunci (Ø9~Ø50)

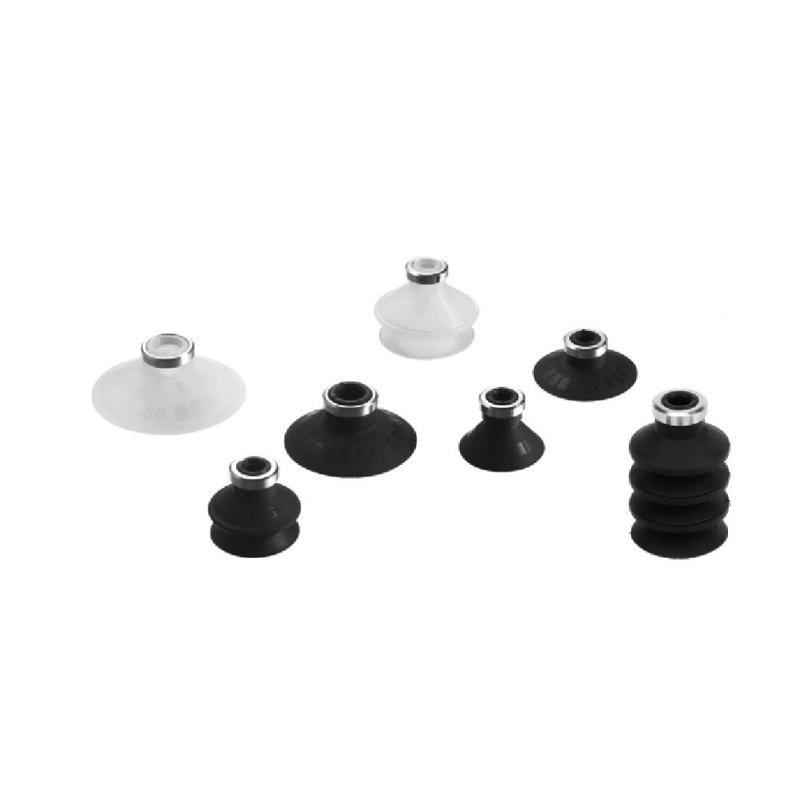

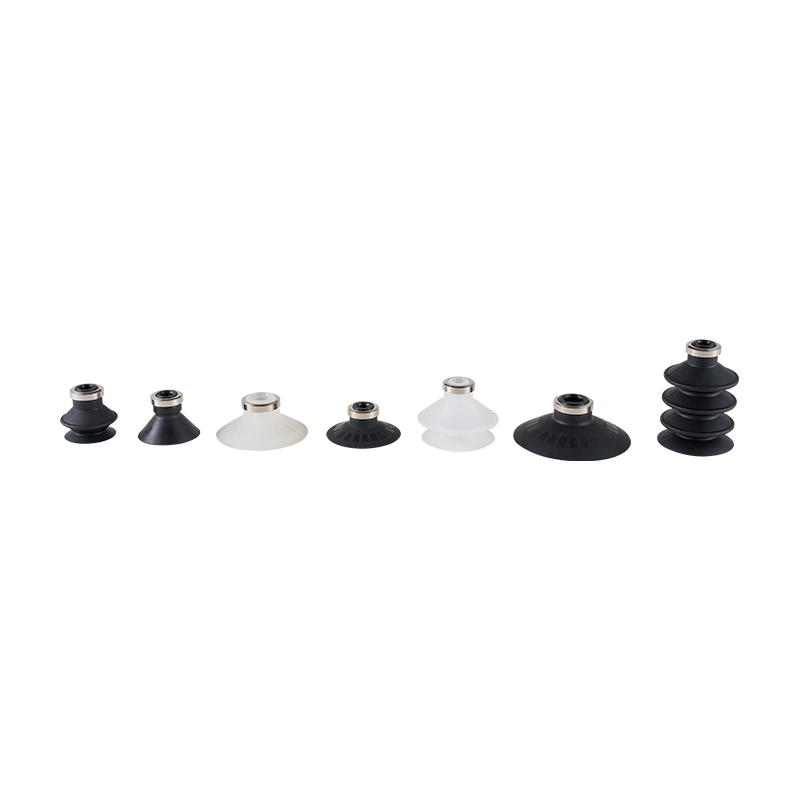

Cawan Sedut Vakum Siri ZP Dengan Cincin Kunci (Ø9~Ø50) ialah komponen teras yang direka untuk meningkatkan kestabilan cengkaman vakum. Struktur cincin kunci anulusnya yang unik boleh mengekang kebebasan bahan kerja semasa proses penjerapan, memberikan perlindungan penjerapan yang boleh dipercayai untuk pelbagai pengendalian automatik dan senario penentududukan ketepatan.

Ciri teras:

Mekanisme penjerapan mengunci: Reka bentuk cincin kunci anulus yang unik membentuk kekangan fizikal dalam keadaan kerja, dengan ketara menekan kecenderungan sisihan atau putaran bahan kerja apabila ia tertakluk kepada daya, dan meningkatkan kestabilan arah proses menggenggam.

Kebolehpercayaan penjerapan yang dipertingkatkan: Struktur gelang kunci bekerjasama dengan tekanan negatif vakum untuk membentuk mekanisme perlindungan berganda, dengan berkesan menentang gangguan luaran (seperti pecutan, getaran, dan perlanggaran sedikit) dan mengurangkan potensi risiko detasmen tidak sengaja.

Sentuhan fleksibel dan pengedap: Badan cawan sedutan biasanya diperbuat daripada bahan elastik khusus untuk memastikan kesesuaian penyesuaian dengan permukaan bahan kerja, membentuk pengedap vakum yang berkesan, dan menyesuaikan diri dengan sedikit turun naik permukaan.

Dioptimumkan untuk objek nipis/kecil: Siri julat saiz (Ø9~Ø50) ini amat sesuai untuk menggenggam bahan plat nipis, bahagian ketepatan kecil atau bahan kerja ringan dengan permukaan licin. Struktur gelang pengunci amat kritikal untuk bahan kerja sedemikian yang mudah disesarkan atau terjejas oleh aliran udara.

Kesejagatan aplikasi kejuruteraan: Ia digunakan secara meluas dalam senario yang memerlukan penetapan arah atau pengendalian anti-putaran, biasanya digunakan dalam pemasangan komponen elektronik, pengisihan bahagian pengacuan suntikan kecil, penyampaian bahan kepingan nipis (logam/bukan logam), automasi pembungkusan dan pautan proses lain.

Spesifikasi meliputi keperluan biasa: Julat diameter yang disediakan meliputi piawaian bersaiz kecil dan sederhana yang biasa memegang bahan kerja dalam bidang automasi, yang sesuai untuk pemilihan dan pemadanan kejuruteraan.

E-mel: manager@cktworld.com
Muat Turun
SEBELUM：Cawan Sedut Vakum Siri ZP Dengan Cincin Snap, Penyesuai & Pendakap Penampan (Ø9~Ø50)
SELEPAS：Tiada artikel seterusnya

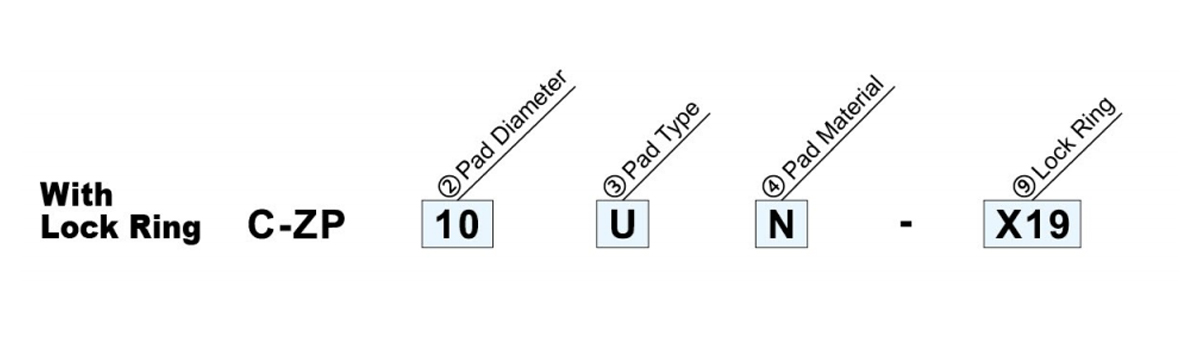

  • ②Pad dia. (mm)/③Jenis Pad☆ E* F* G* ④Bahan     □
    09 10 13 14 16 20 25 30 32 40 50 N NBR
    Ø9 Ø10 Ø13 Ø14 Ø16 Ø20 Ø25 Ø30 Ø32 Ø40 Ø50 S Sapuan silikon
    U Jenis Flat - ● ● - ● ● ● - ● ● ● *Rujuk halaman4 untuk bahan.
    C Jenis Flat With Ribs - ● ● - ● ● ● - ● ● ●
    D Dalam - ● - - ● - ● - - ● - ⑨Bahan
    B 2-stagebellows - ● ● - ● ● ● - ● ● ● Tiada Dengan cincin kunci
    J 34 peringkat belos ● - - ● ● - ● ● - - - X19 Tanpa cincin kunci
    ●Huruf awal yang sama menunjukkan bahawa gelang kunci dan penyesuai boleh ditukar ganti.

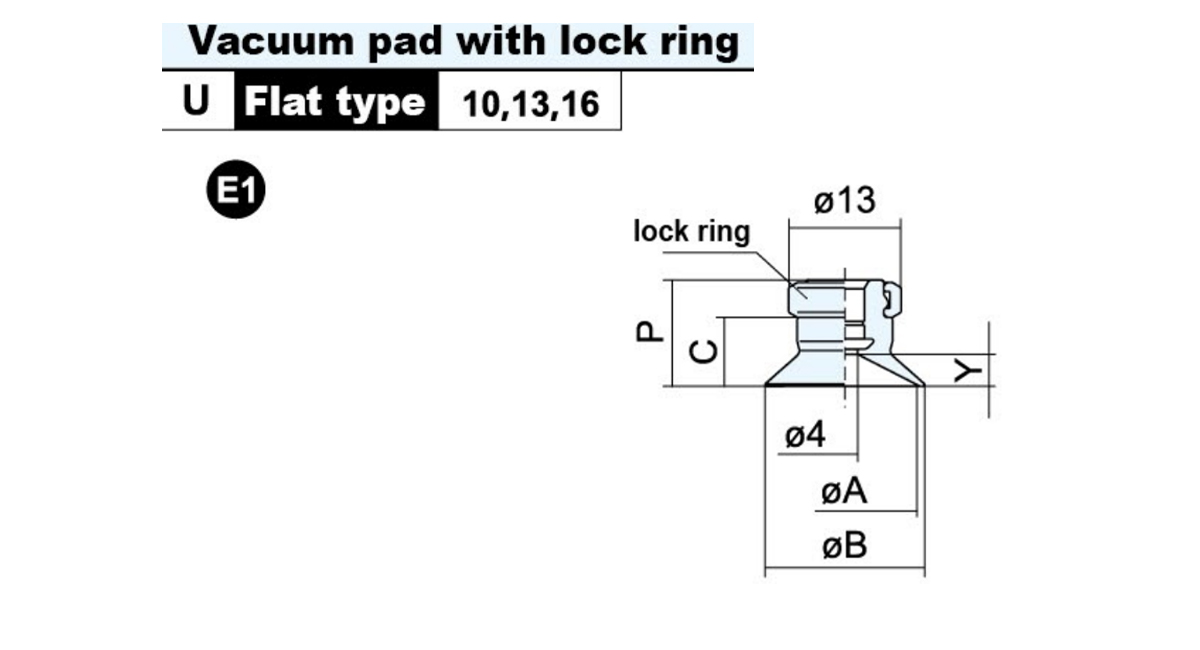

  • Model ØA ØB C P Y Berat(g)
    C-ZP10U□ 10 12 7.7 12 3 2.6
    C-ZP13U□ 13 15 2.8
    C-ZP16U□ 16 18 8.2 12.5 3.5

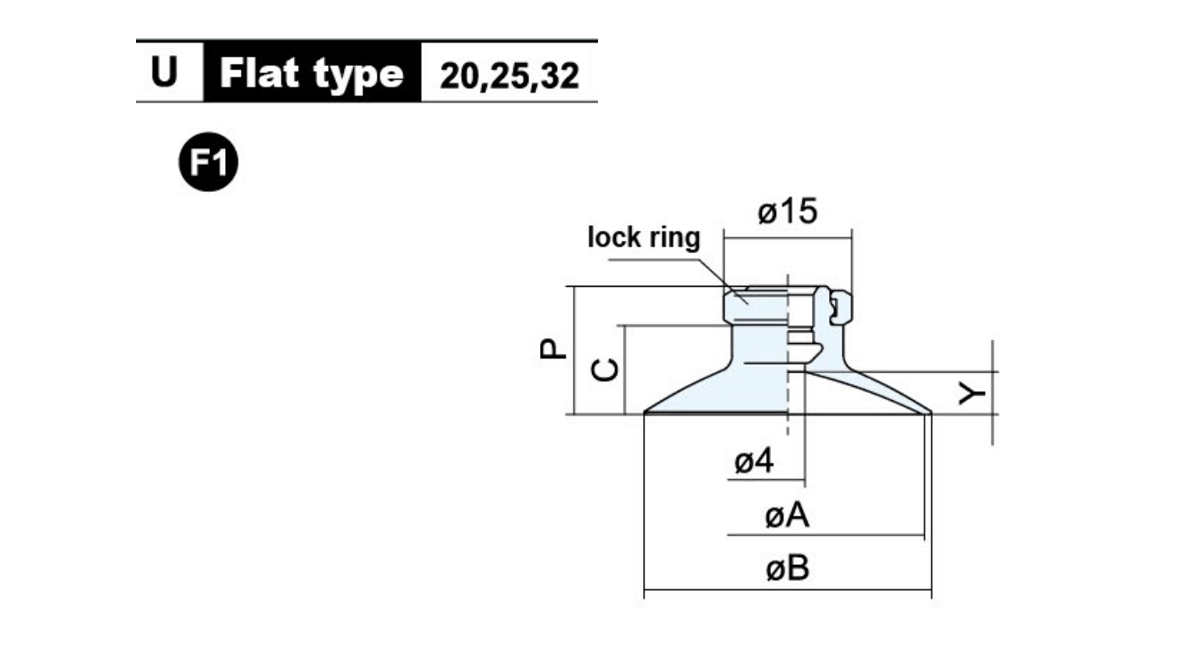

    Model ØA ØB C P Y Berat(g)
    C-ZP20U□ 20 23 9.5 14 4 4.1
    C-ZP25U□ 25 28 4.5
    C-ZP32U□ 32 35 10 14.5 4.5 5.5

    Model ØA ØB C P Y Berat(g)

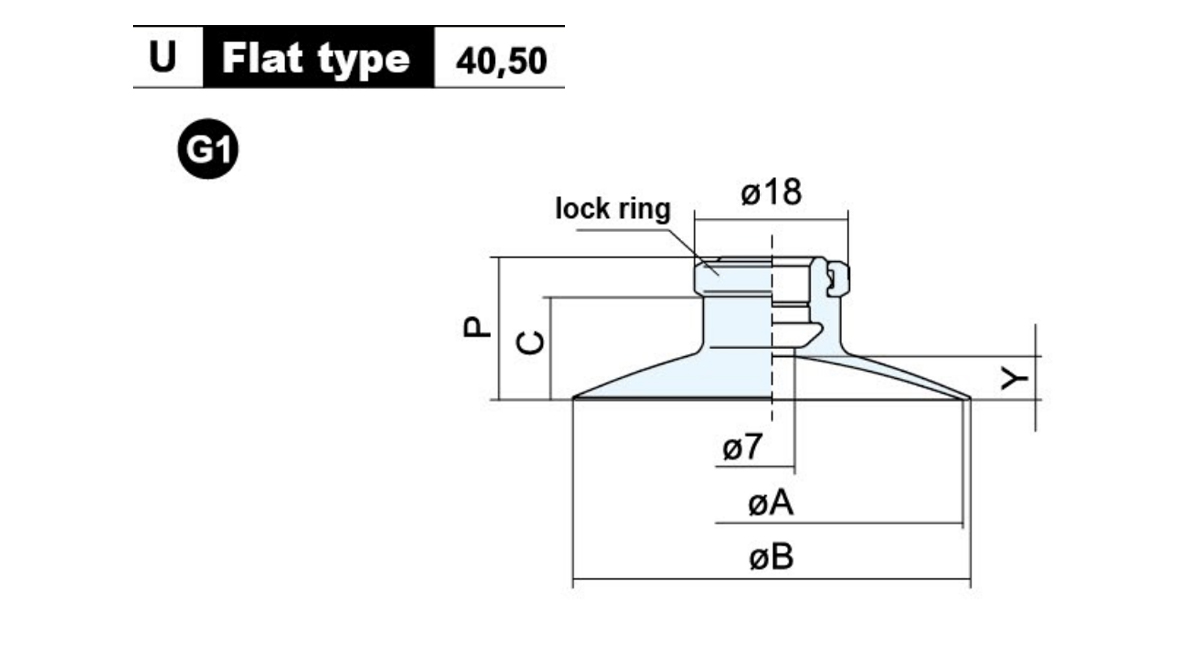

    C-ZP40U□ 40 43 13.7 18.5 6.5 8.1
    C-ZP50U□ 50 53 14.7 19.5 7.5 11

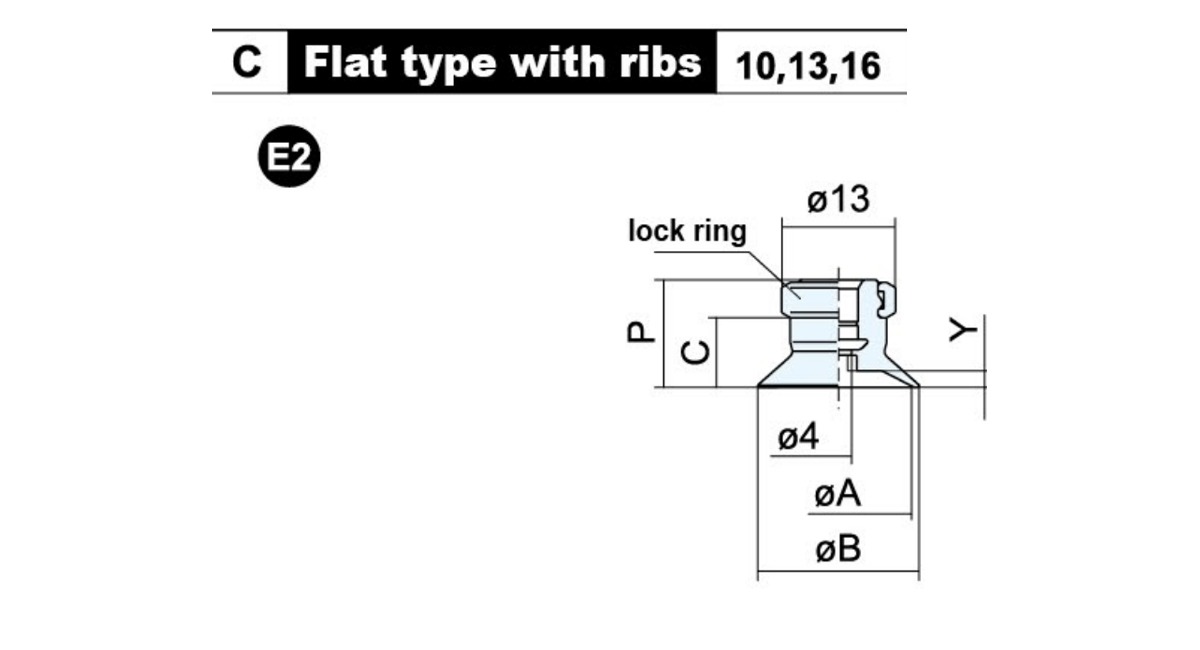

    Model ØA ØB C P Y Berat(g)
    C-ZP10C□ 10 12 7.7 12 1.7 2.8
    C-ZP13C□ 13 15 1.8
    C-ZP16C□ 16 18 8.2 12.5 1.2

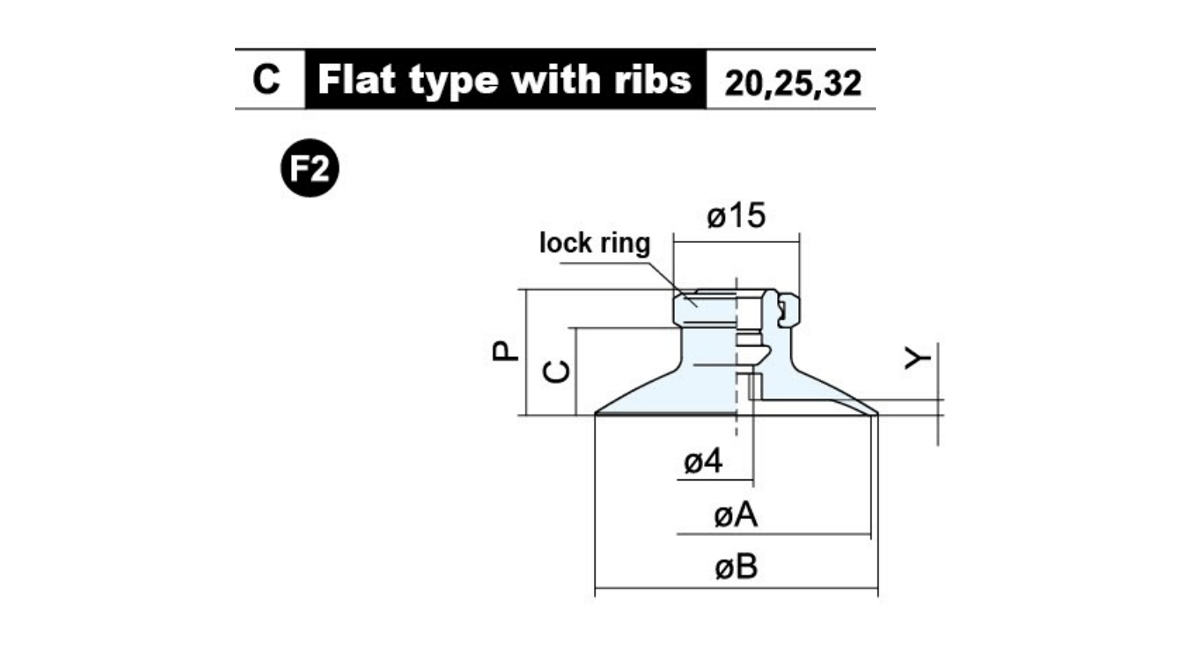

    Model ØA ØB C P Y Berat(g)
    C-ZP20C□ 20 23 9.5 14 1.7 4.2
    C-ZP25C□ 25 28 1.8 4.7
    C-ZP32C□ 32 35 10 14.5 2.3 5

    Model ØA ØB C P Y Berat(g)

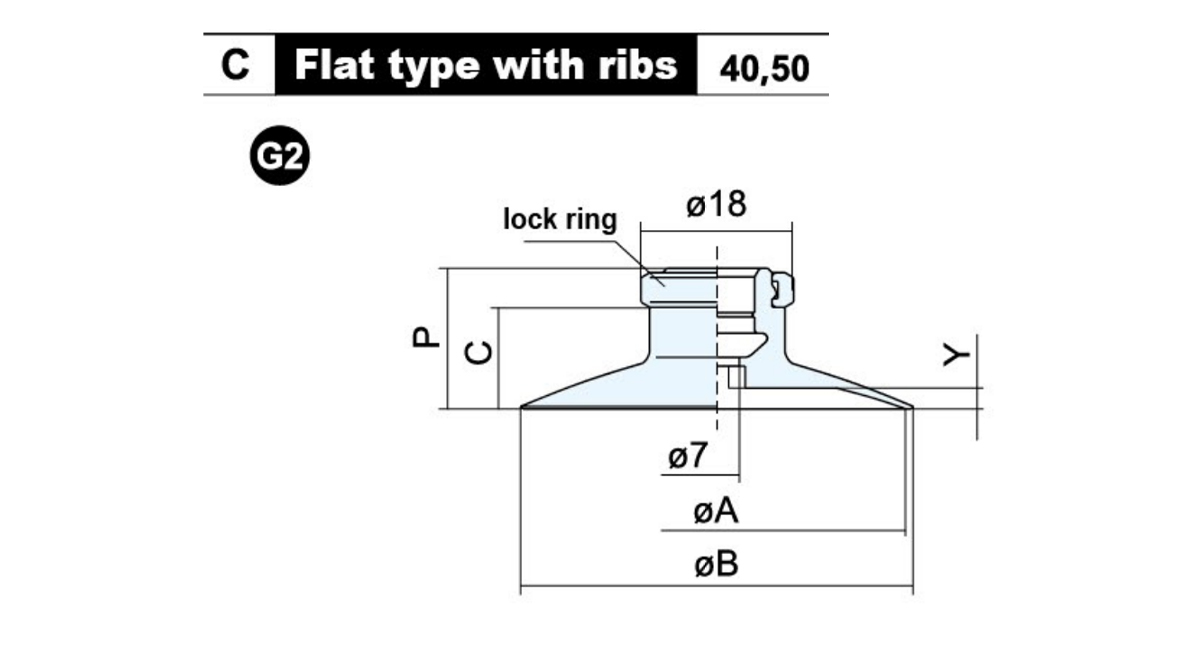

    C-ZP40C□ 40 43 13.7 18.5 3.3 8.1
    C-ZP50C□ 50 53 14.7 19.5 3.8 10.7

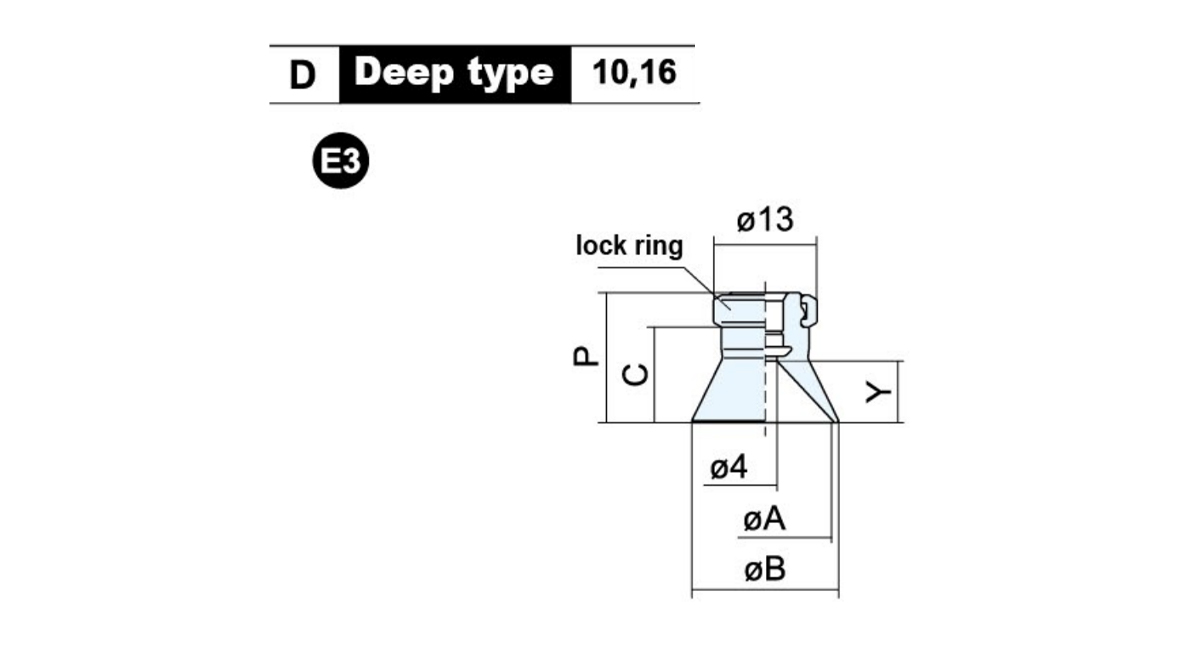

    Model ØA ØB C P Y Berat(g)
    C-ZP10D□ 10 12 10.7 15 6 2.8
    C-ZP16D□ 16 18 11.7 16 7 3.1

    Model Berat (g)

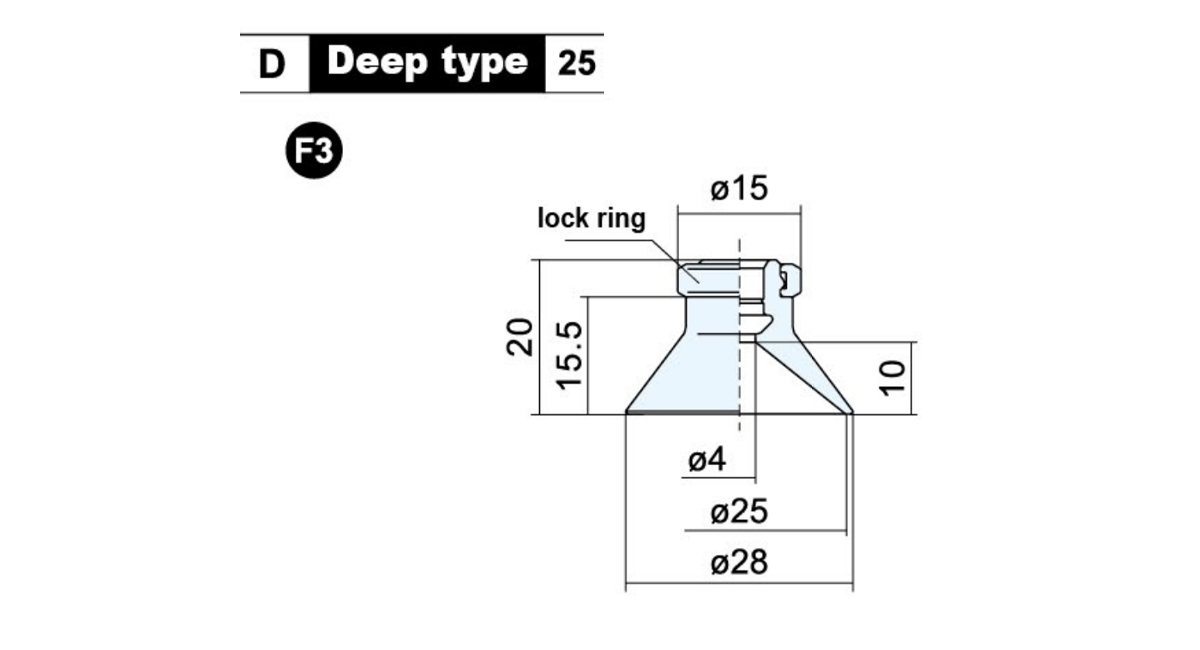

    C-ZP25D□ 4.9

    Model Berat (g)

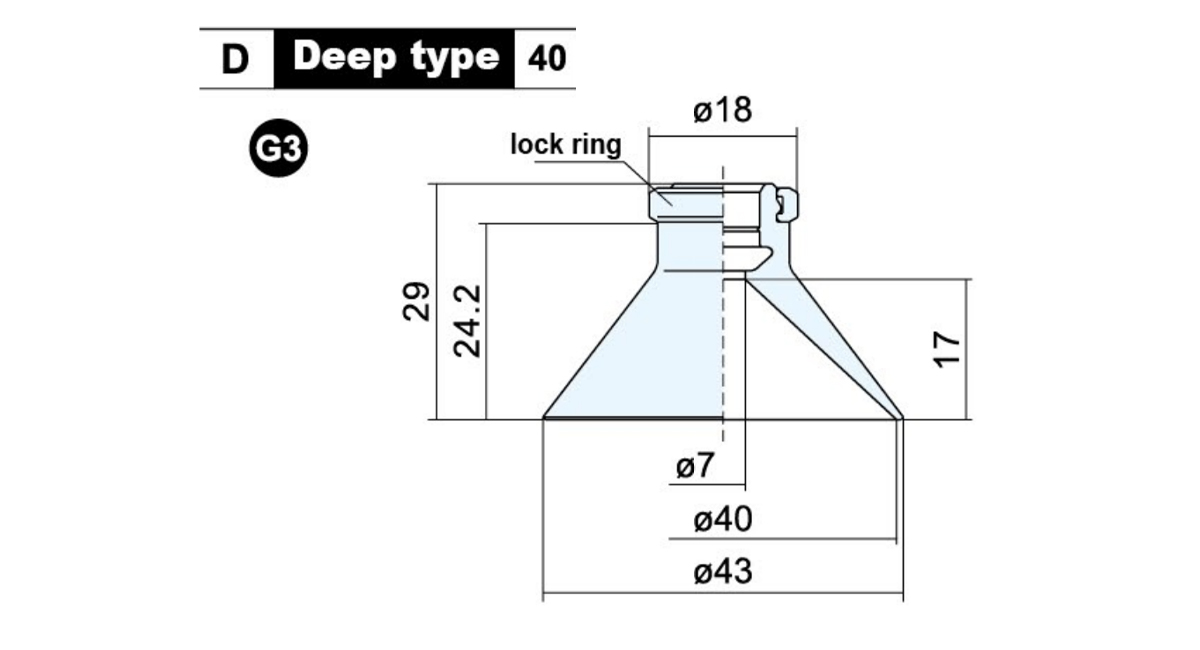

    C-ZP40D□ 9.3

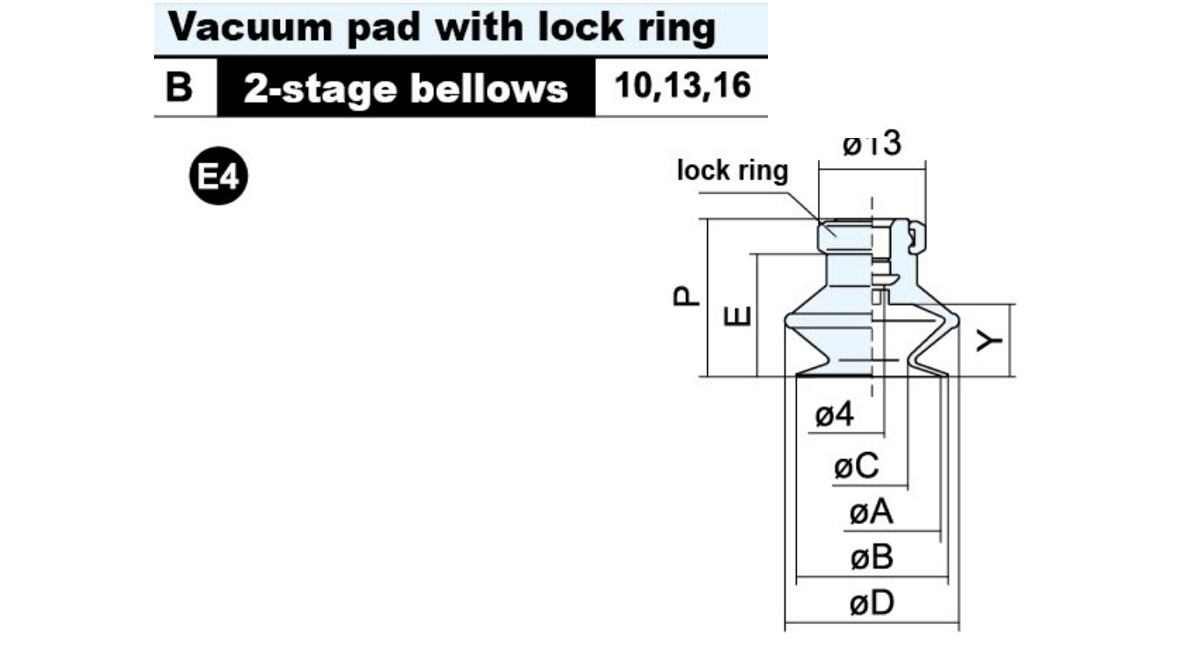

    Model ØA ØB ØC ØD E P Y Berat(g)
    C-ZP10B□ 10 12 6 14 11.7 16 5.5 2.8
    C-ZP13B□ 13 15 9 19 14.2 18.5 7.5 4.4
    C-ZP16B□ 16 18 10 21 15.7 20 8.5 4.7

    Model ØA ØB ØC ØD E P Y Berat(g)

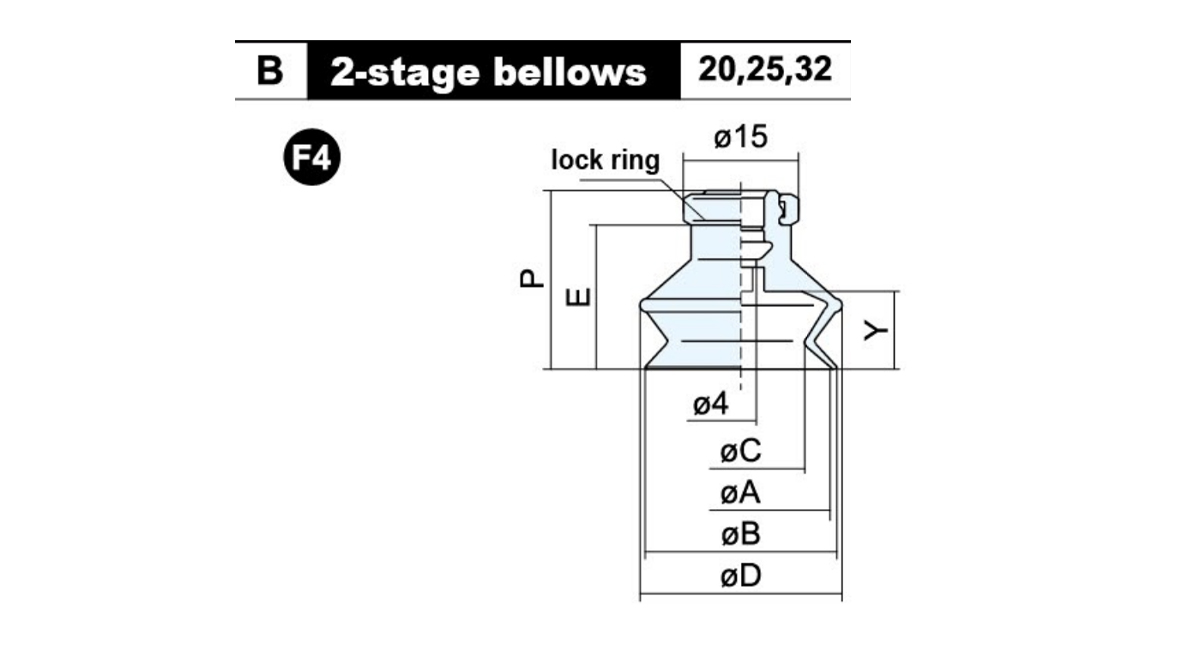

    C-ZP20B□ 20 22 12 25 19 23.5 10.5 5.4
    C-ZP25B□ 25 27 16 28 19.5 24 6.4
    C-ZP32B□ 32 34 19 37 24.5 29 14 8.8

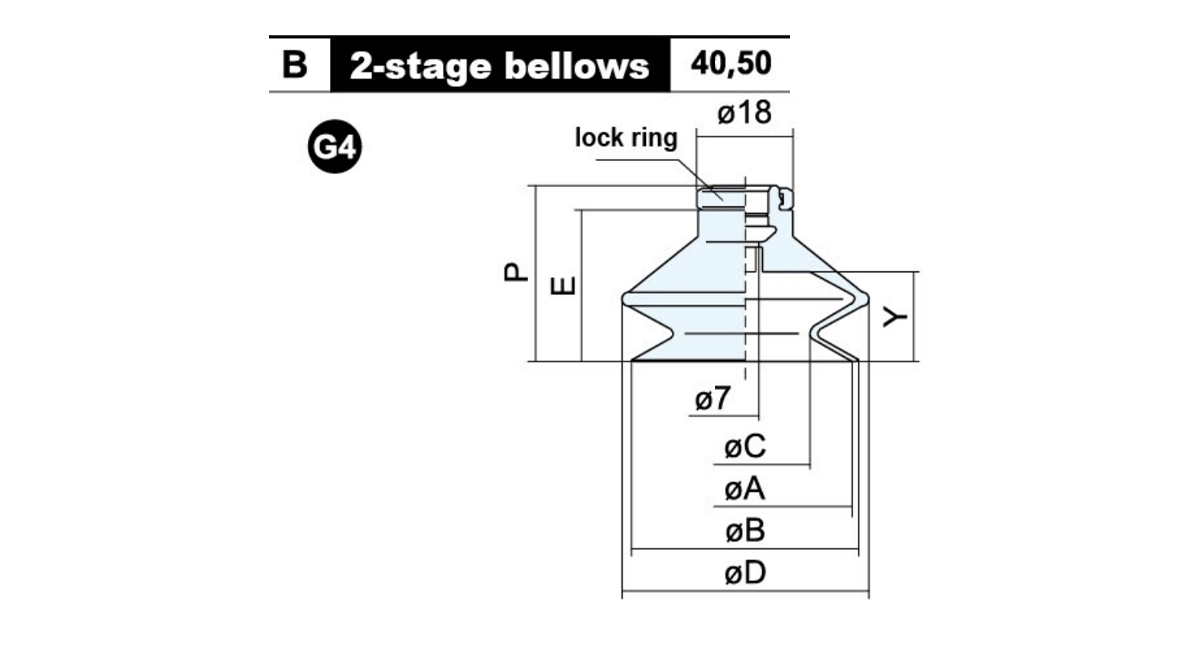

    Model ØA ØB ØC ØD E P Y Berat(g)
    C-ZP40B□ 40 43 24 48 29.2 34 16 16.3
    C-ZP50B□ 50 53 32 57 33.2 38 19 21.5

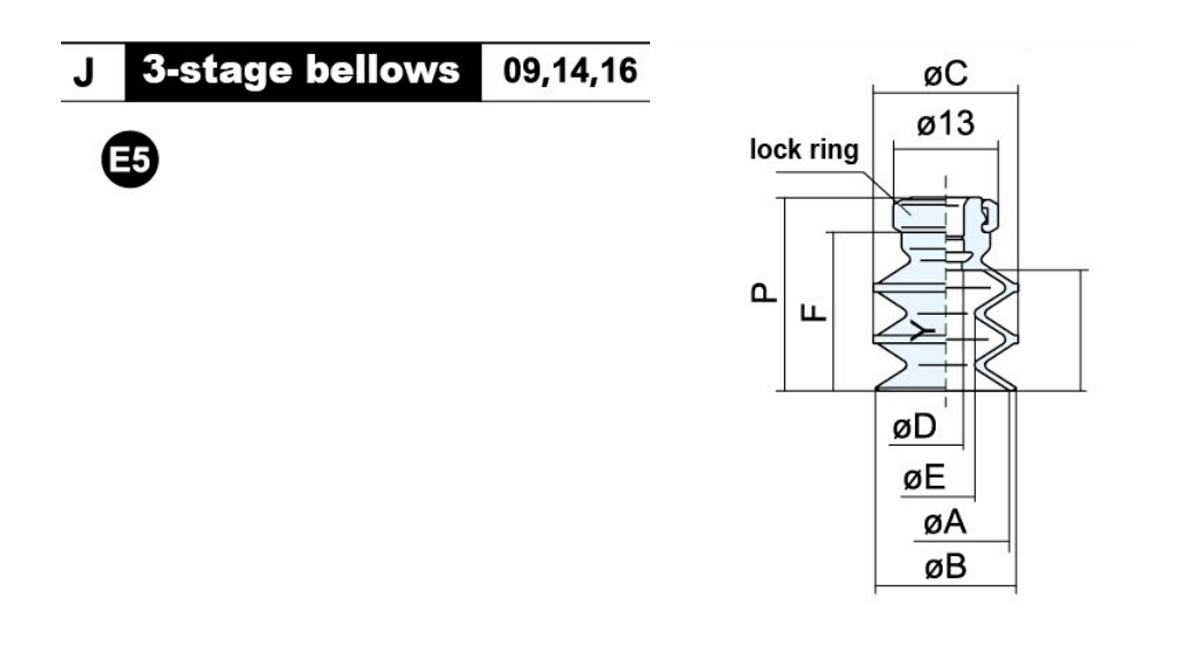

    Model ØA ØB ØC ØD ØE F P Y Berat(g)
    C-ZP09J□ 9 10 10 3 3 13.7 18 7.7 2.8
    C-ZP14J□ 14 15 15 5.2 19.7 24 15 3.3
    C-ZP16J □ 16 17.5 18 4 7.2

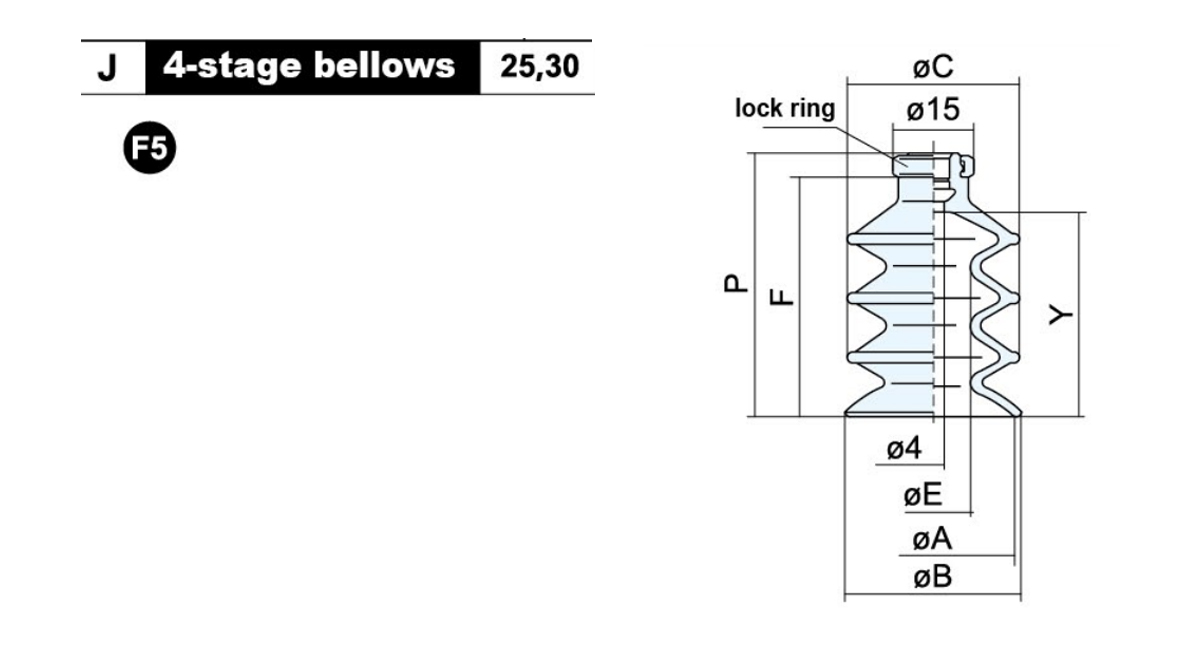

    Model ØA ØB ØC ØE F P Y Berat(g)
    C-ZP25J□ 25 26 27 10.2 38 42.5 32.5 9.1
    C-ZP30J□ 30 33 32 13.8 19.7 44.5 38 12.3

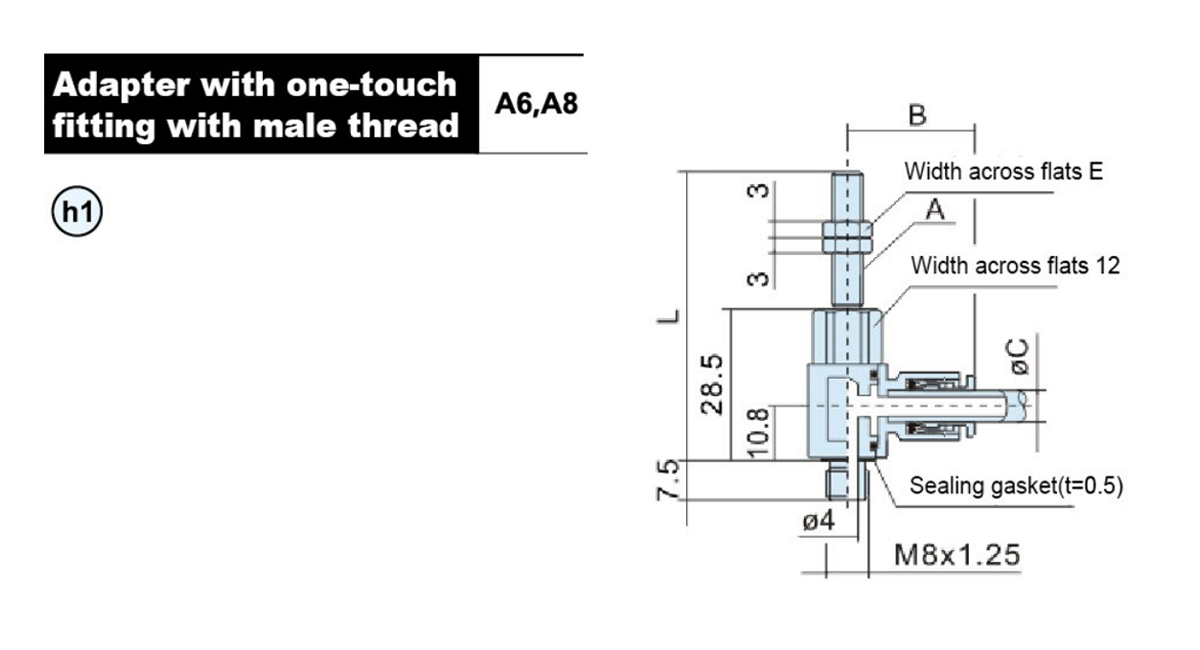

    Model A B ØC E L Berat(g)
    ZPRL-04-A6 M6×1.0 23.3 4 8 54.5 31.1
    ZPRL-06-A6 24.3 6 31.9
    ZPRL-08-A6 26.2 8 32.7
    ZPRL-04-A8 M8×1.0 23.3 4 12 44.5 33.7
    ZPRL-06-A8 24.3 6 34.1
    ZPRL-08-A8 26.2 8 35

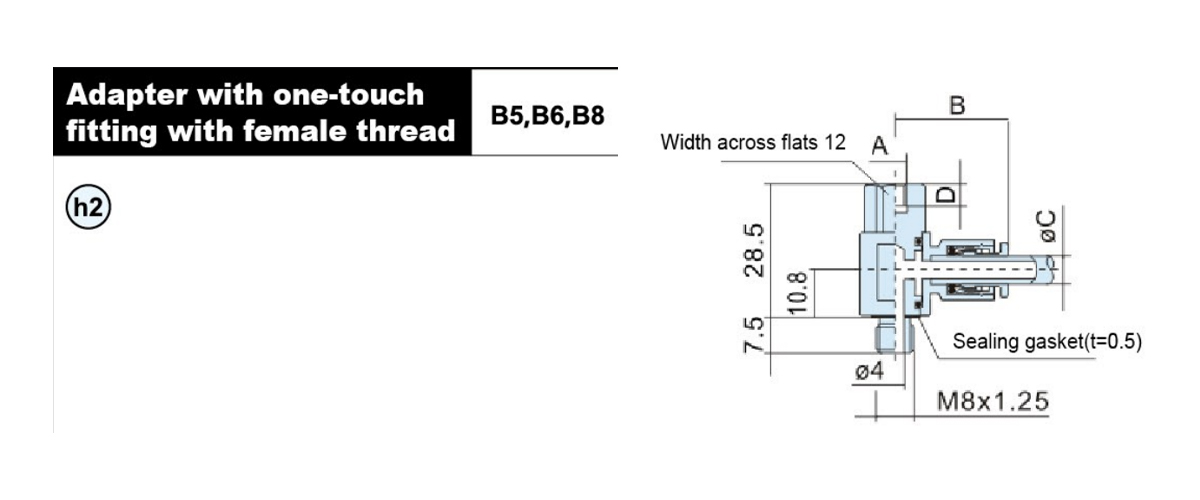

    Model A B ØC D Berat (g)
    ZPRL-04-B5 M5×0.8 23.3 4 5 24
    ZPRL-06-B5 24.3 6 24.7
    ZPRL-08-B5 26.3 8 25.3
    ZPRL-04-B6 M6×1.0 23.3 4 6 23
    ZPRL-06-B6
    ZPRL-08-B6     		24.3 6 24
    26.2 8 25
    ZPRL-04-B8
    M8×1.25     		23.3 4 8 21.8
    ZPRL-06-B8 24.3 6 22.6
    ZPRL-08-B8 26.2 8 23.4

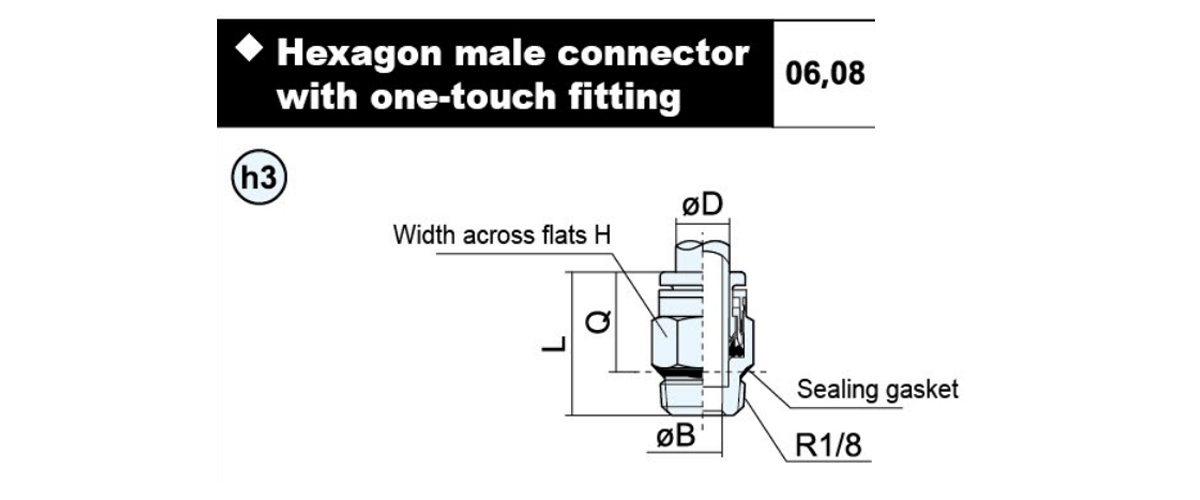

    ØD Model ØB H L Q Berat(g)
    6 KQ2H06-U01-B 5 12 19.5 14.5 6.2
    8 KQ2H08-U01-B 5.8 14 25 20.5 12.1

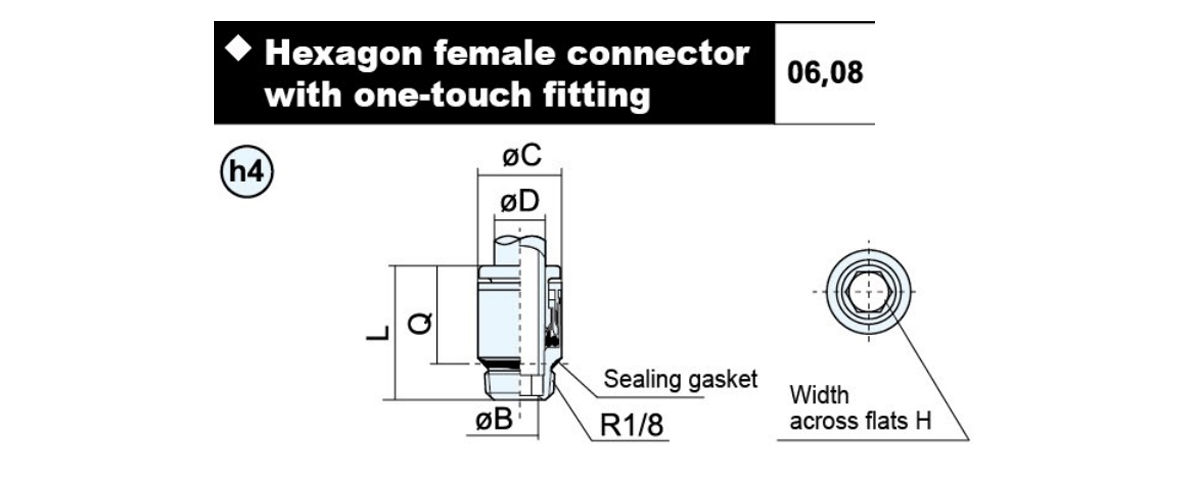

    ØD Model ØB C H L Q Berat(g)
    6 KQ2S06-U01-B 3.8 12 4 24 19 8
    8 KQ2S08-U01-B 4.8 14 5 27.5 22.5 11

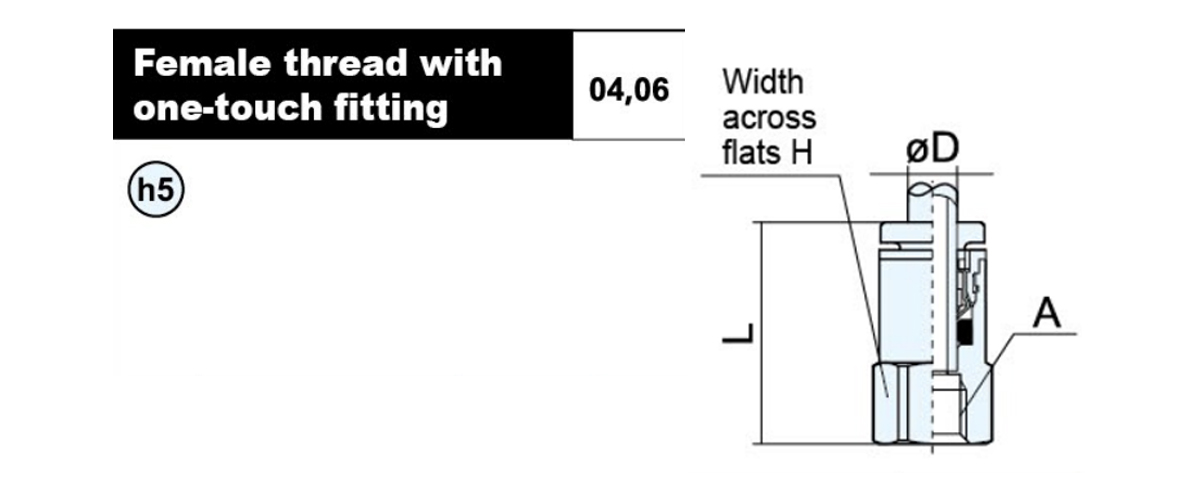

    ØD Model A H L Berat(g)
    4 KJF04-M5-B M5×0.8 8 18.8 3.8
    KJF04-M6-B M6×1.0 19.3 3.2
    6 KJF06-M5-B M5×0.8 10 18 5.2
    KJF06-M6-B M6×1.0 20 6.6
    KJF06-M8-B M8×1.0 12 21 9.6

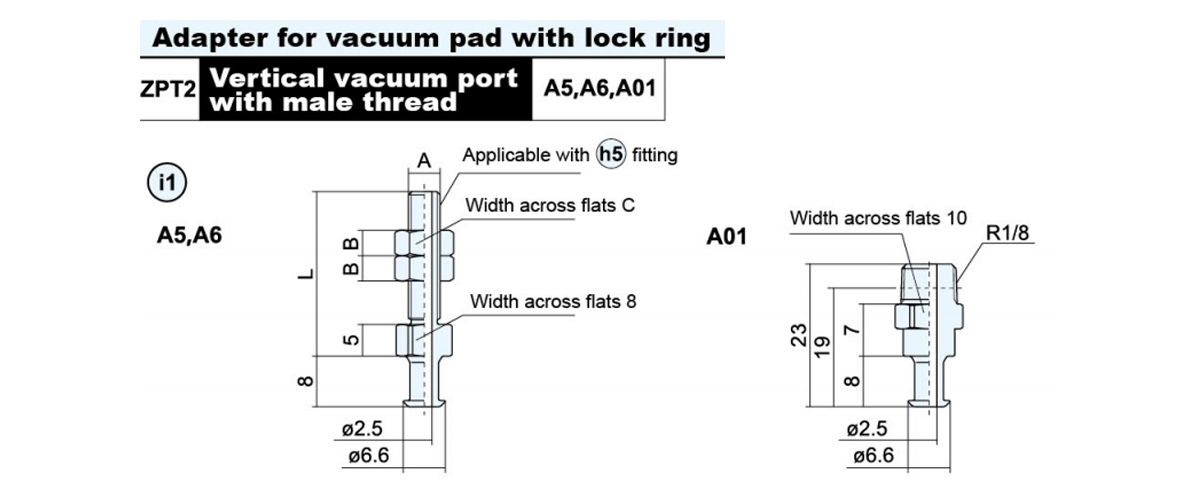

    Model Penyesuai A B C L Berat(g) Pad yang berkenaan
    ZPT2-A5 M5×0.8 7 4 26 4.5 E1 E2 E3 E4 E5
    ZPT2-A6 M6×1.0 8 3 31 5.9
    ZPT2-A01 - - - - 8.5

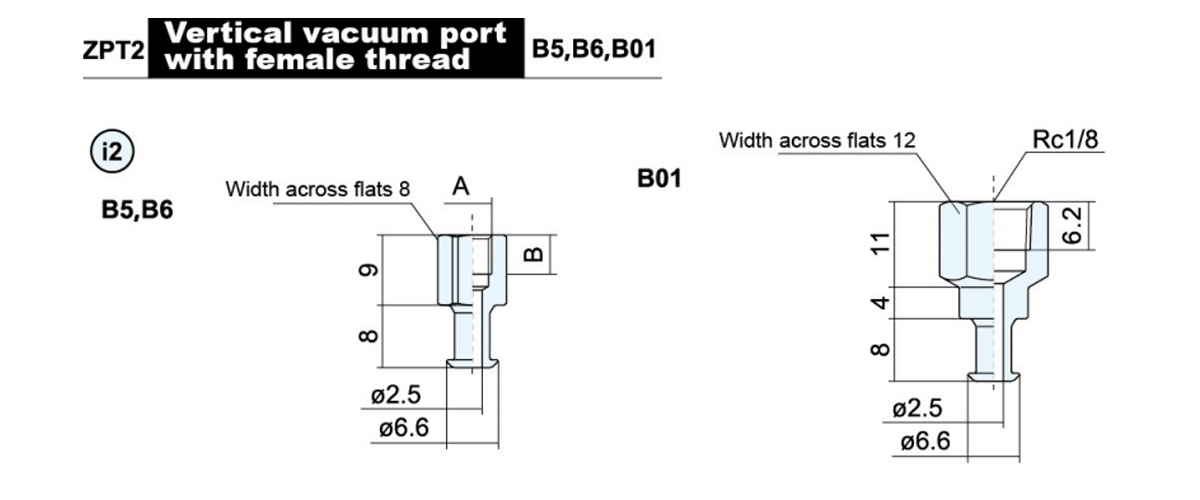

    Model Penyesuai A B Berat(g) Pad yang berkenaan
    ZPT2-B5 M5×0.8 5 4 E1 E2 E3 E4 E5
    ZPT2-B6 M6×1.0 6 3.7
    ZPT2-B01 - - 9

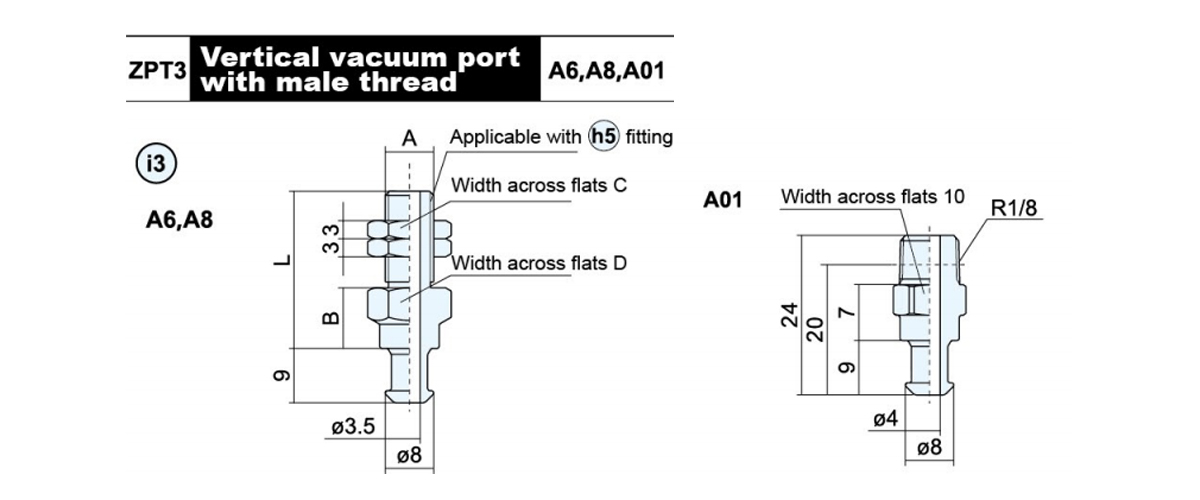

    Model Penyesuai A B C D L Berat(g) Pad yang berkenaan
    ZPT3-A6 M6×1.0 5 8 8 31 6 F1 F2 F3 F4 F5
    ZPT3-A8 M8×1.0 10 12 12 26 13.7
    ZPT3-A01 - - - - - 8.2

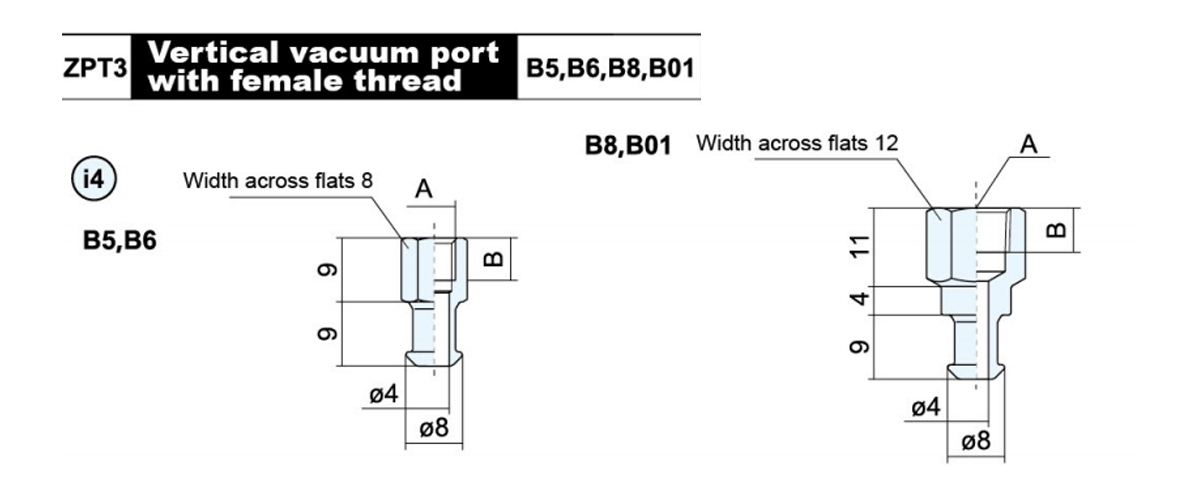

    Model Penyesuai A B Berat(g) Pad yang berkenaan
    ZPT3-B5 M5×0.8 5 4.6 F1 F2 F3 F4 F5
    ZPT3-B6 M6×1.0 6 4.3
    ZPT3-B8 M8×1.25 8 11.4
    ZPT3-B01 Rc1/8 6.2 9.6

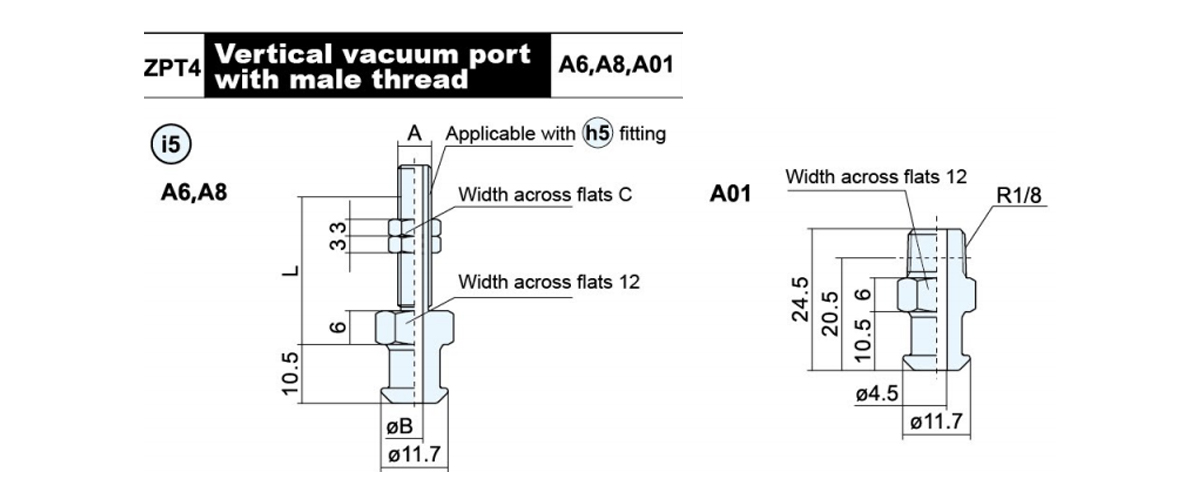

    Model Penyesuai A ØB C L Berat (g) Pad yang berkenaan
    ZPT4-A6 M6×1.0 3.5 8 32 13.4 G1 G2 G3 G4
    ZPT4-A8 M8×1.0 4.5 12 22 13.2
    ZPT4-A01 - - - - 13.1

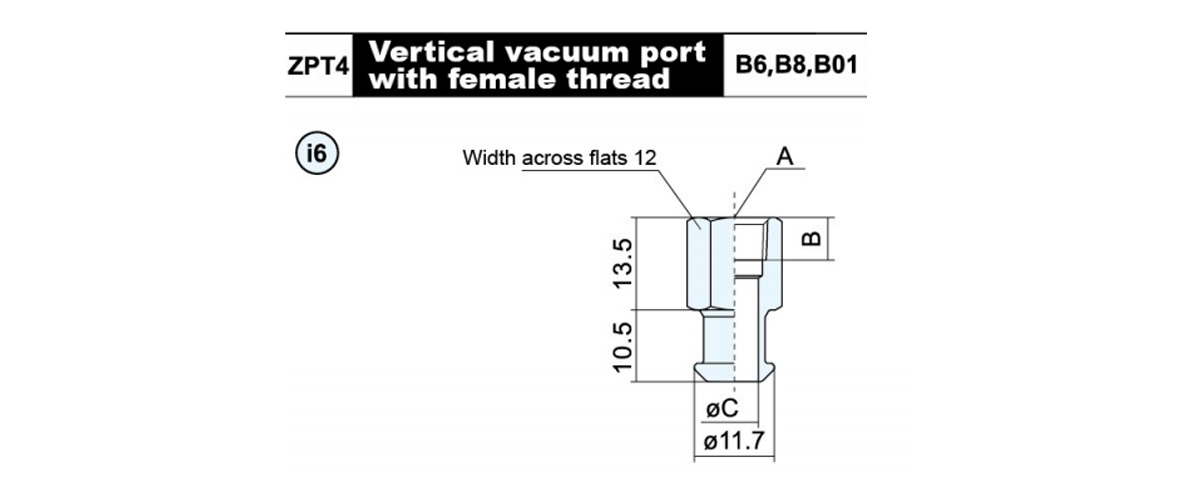

    Model Penyesuai A B ØC Berat (g) Pad yang berkenaan
    ZPT4-B6 M6×1.0 6 4.5 17.4 G1 G2 G3 G4
    ZPT4-B8 M8×1.25 8 6.8 14.9
    ZPT4-B01 Rc1/8 6.2 10.7

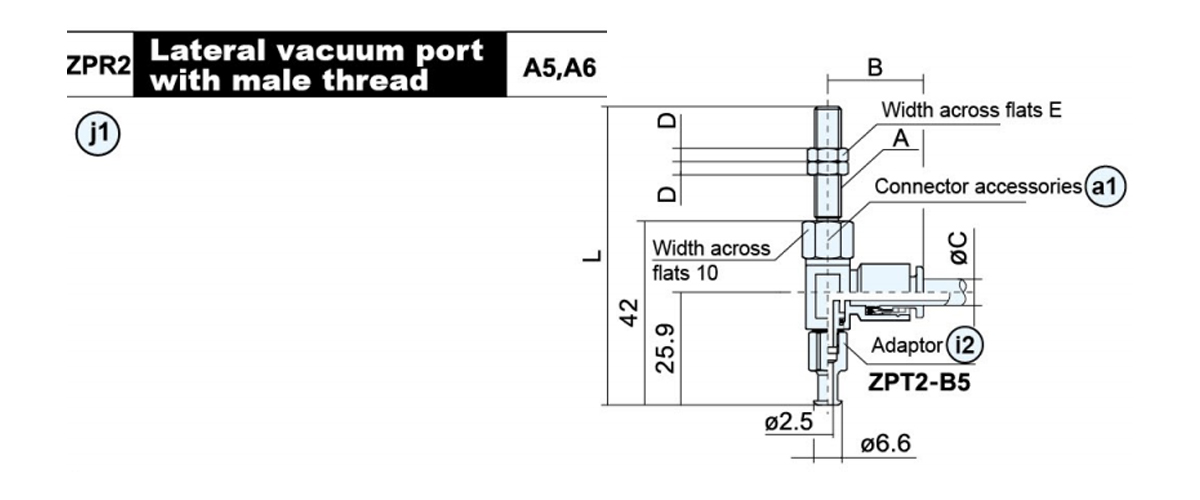

    Model Penyesuai A B ØC D E L Berat (g) Model penyambung
    aksesori     		Pad yang berkenaan
    ZPR2-04-A5 M5×0.8 20.6 4 4 7 63 21.5 ZPRS-04-A5 E1 E2 E3 E4 E5
    ZPR2-06-A5 21.6 6 22.3 ZPRS-06-A5
    ZPR2-04-A6 M6×1.0 20.6 4 3 8 68 22.7 ZPRS-04-A6
    ZPR2-06-A6 21.6 6 23.5 ZPRS-06-A6

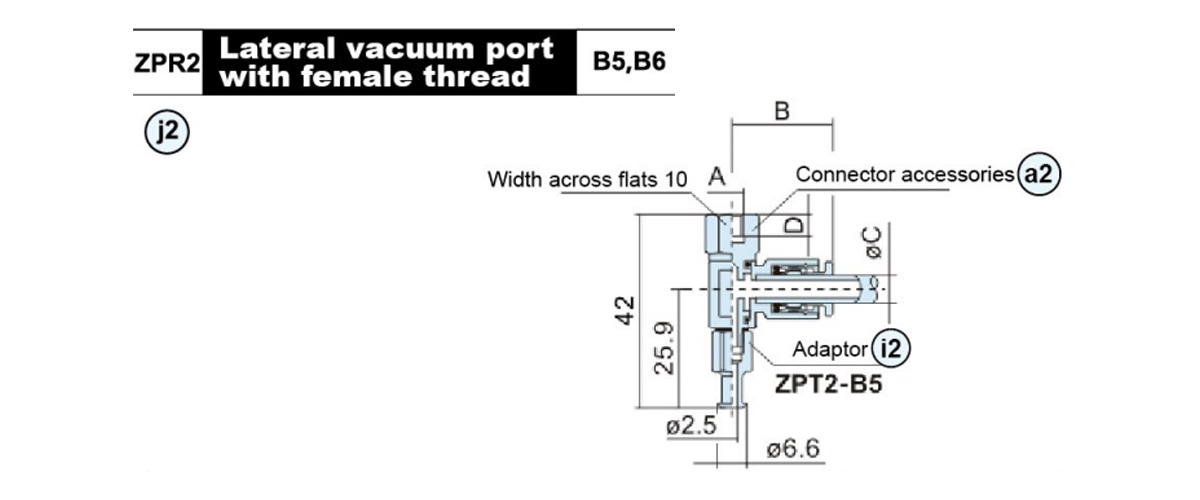

    Model Penyesuai A B ØC D Berat(g) Model penyambung
    aksesori     		Pad yang berkenaan
    ZPR2-04-B5 M5×0.8 20.6 4 4 15.6 ZPRS-04-B4 E1 E2 E3 E4 E5
    ZPR2-06-B5 21.6 6 16.3 ZPRS-06-B4
    ZPR2-04-B6 M6×1.0 20.6 4 5 15.7 ZPRS-04-B5
    ZPR2-06-B6 21.6 6 16.4 ZPRS-06-B5

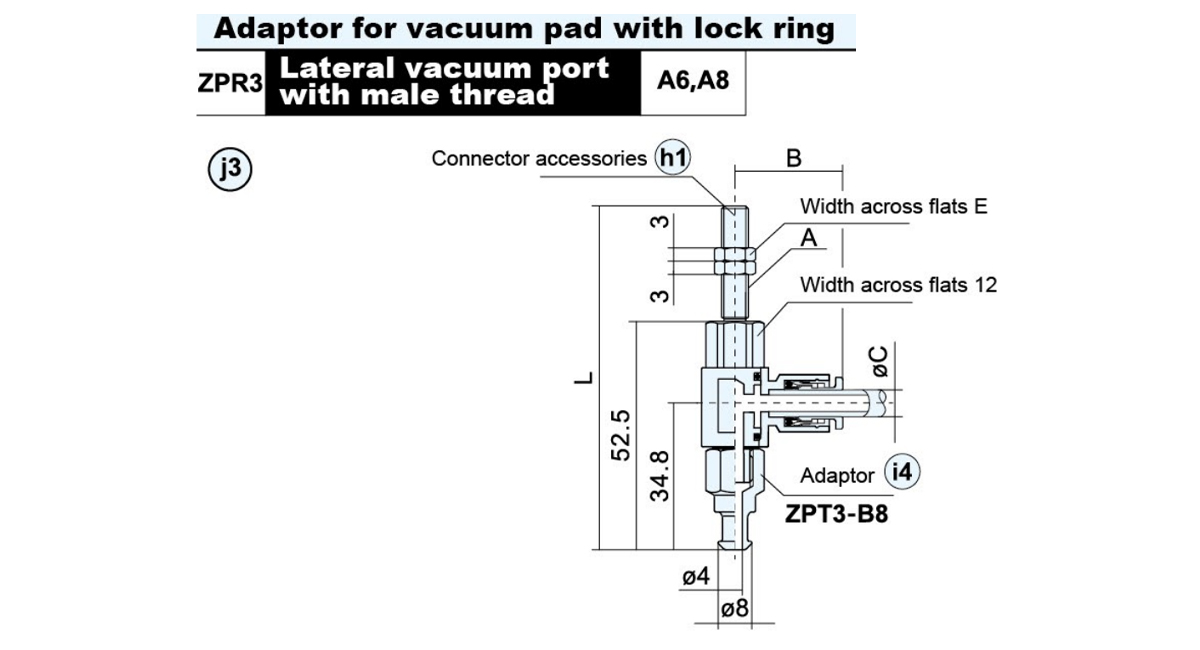

    Model A B ØC E L Berat(g) Pad yang berkenaan
    ZPR3-04-A6 M6×1.0 23.3 4 8 78.5 42.4 F1 F2 F3 F4 F5
    ZPR3-06-A6 24.3 6 43.2
    ZPR3-08-A6 26.2 8 44.1
    ZPR3-04-A8 M8×1.0 23.3 4 12 68.5 45
    ZPR3-06-A8 24.3 6 45.5
    ZPR3-08-A8 26.2 8 46.7

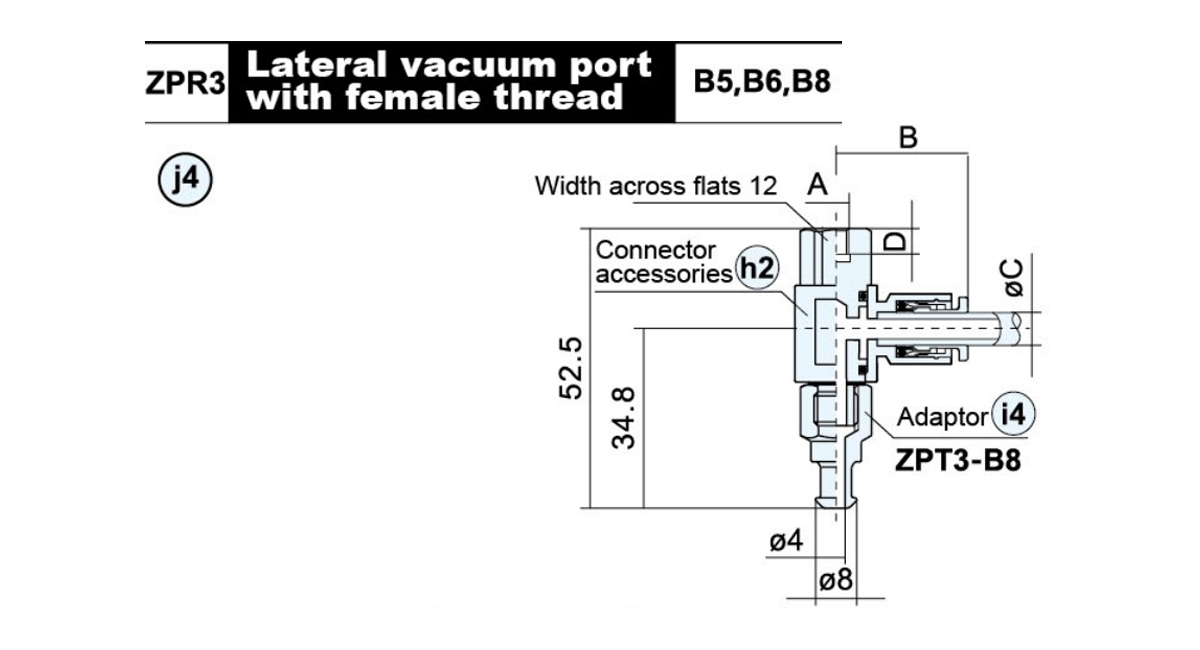

    Model A B ØC D Berat(g) Pad yang berkenaan
    ZPR3-04-B5 M5×0.8 23.3 4 5 35.5 F1 F2 F3 F4 F5
    ZPR3-06-B5 24.3 6 36.1
    ZPR3-08-B5 26.3 8 36.7
    ZPR3-04-B6 M6×1.0 23.3 4 6 34.4
    ZPR3-06-B6 24.3 6 35.1
    ZPR3-08-B6 26.2 8 36.1
    ZPR3-04-B8 M8×1.25 23.3 4 8 33.1
    ZPR3-06-B8 24.3 6 33.9
    ZPR3-08-B8 26.2 8 34.5

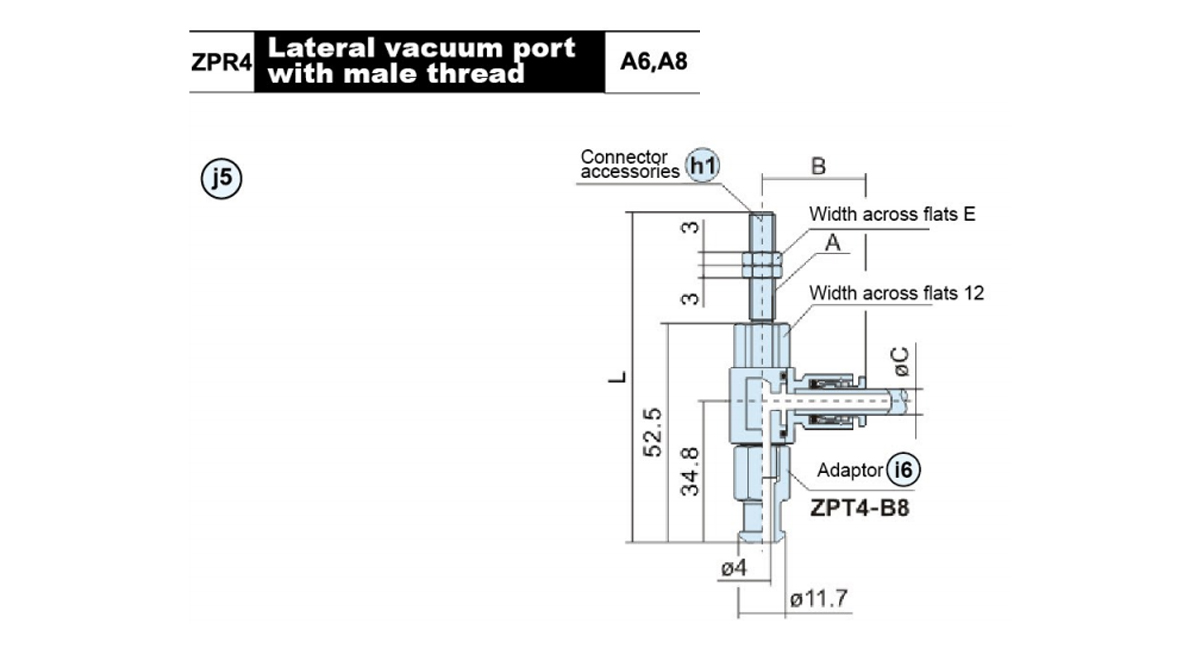

    Model A B ØC E L Berat (g) Pad yang berkenaan
    ZPR4-06-A6 M6×1.0 24.3 6 8 78.5 46.4 G1 G2 G3 G4
    ZPR4-08-A6 26.2 8 47.3
    ZPR4-06-A8 M8×1.0 24.3 6 12 68.5 48.8
    ZPR4-08-A8 26.2 8 50

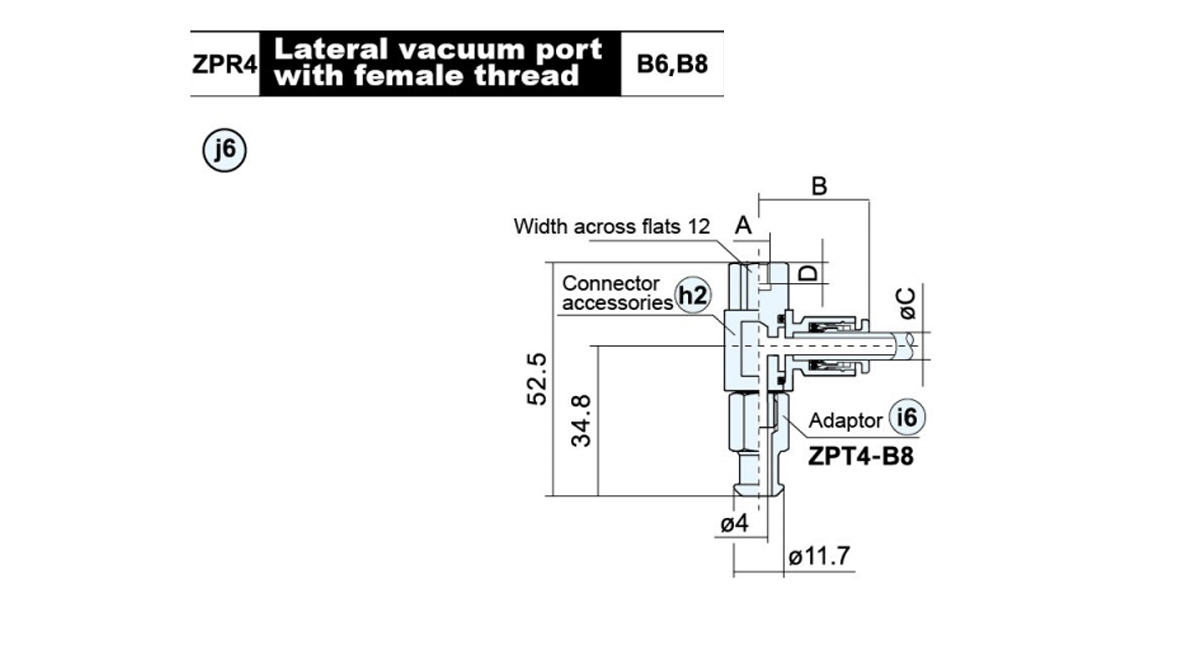

    Model A B ØC D Berat (g) Pad yang berkenaan
    ZPR4-06-B6 M6×1.0 24.3 6 6 39.6 G1 G2 G3 G4
    ZPR4-08-B6 26.2 8 39.5
    ZPR4-06-B8 M8×1.25 24.3 6 8 37.2
    ZPR4-08-B8 26.2 8 37.8

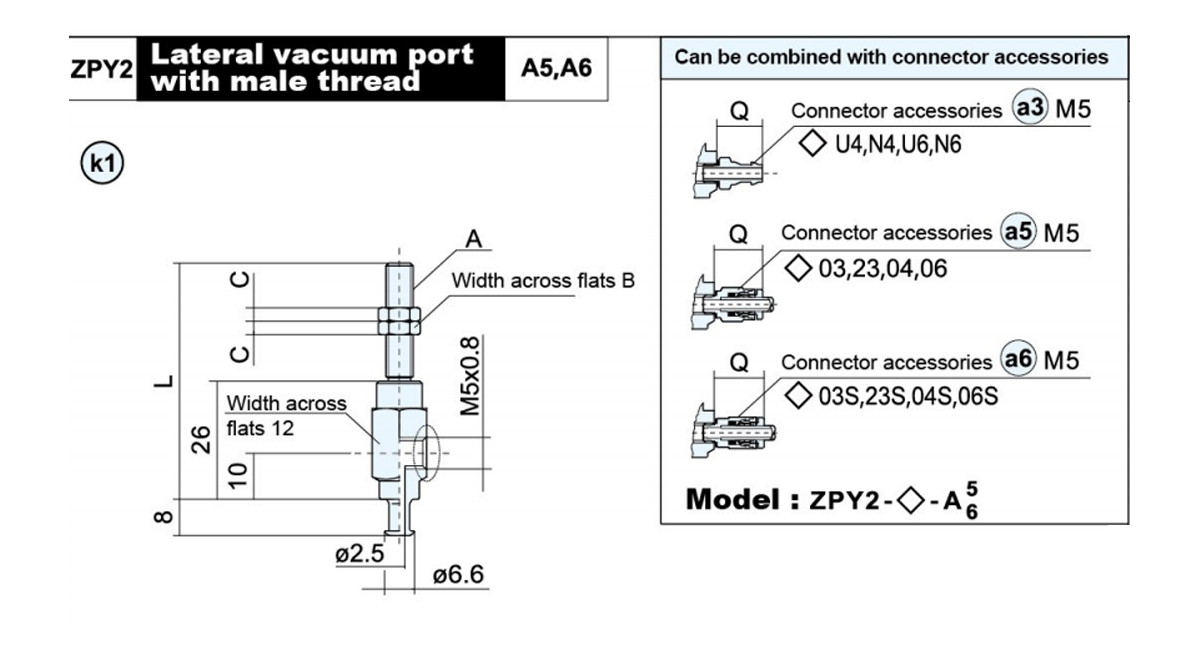

    Model A B C L Berat (g) Pad yang berkenaan
    ZPY2-B5-A5 M5×0.8 7 4 47 27.3 E1 E2 E3 E4 E5
    ZPY2-B5-A6 M6×1.0 8 3 52 28.4

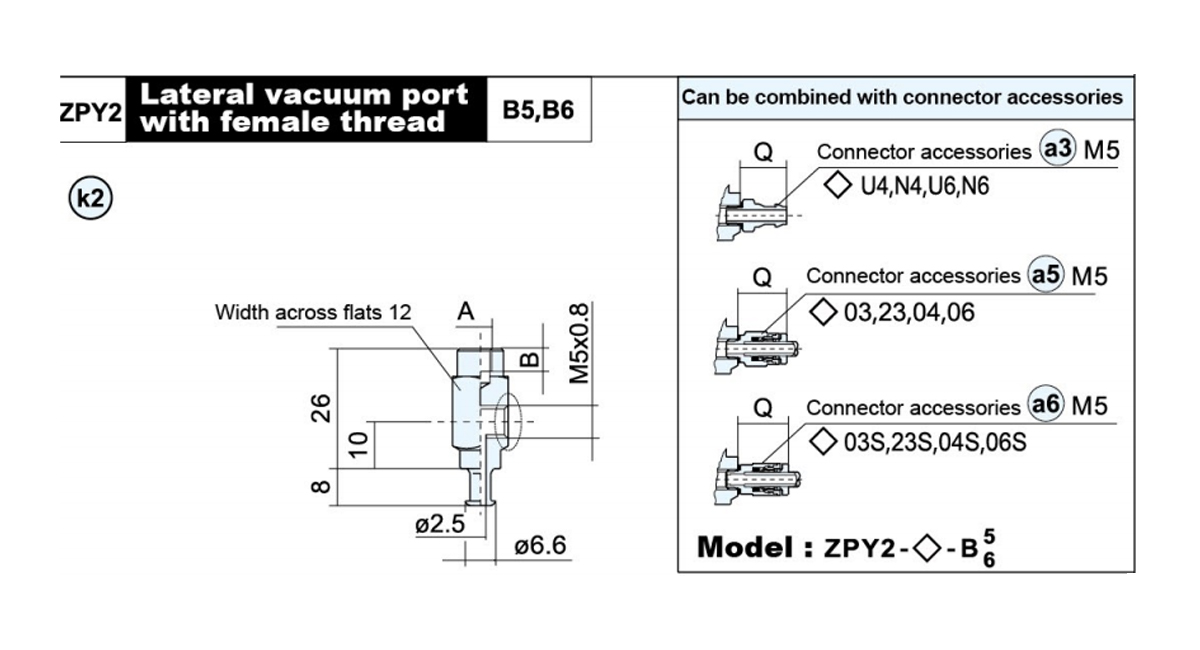

    Model A B Berat (g) Pad yang berkenaan
    ZPY2-B5-B5 M5×0.8 5 21 E1 E2 E3 E4 E5
    ZPY2-B5-B6 M6×1.0 6 20.6

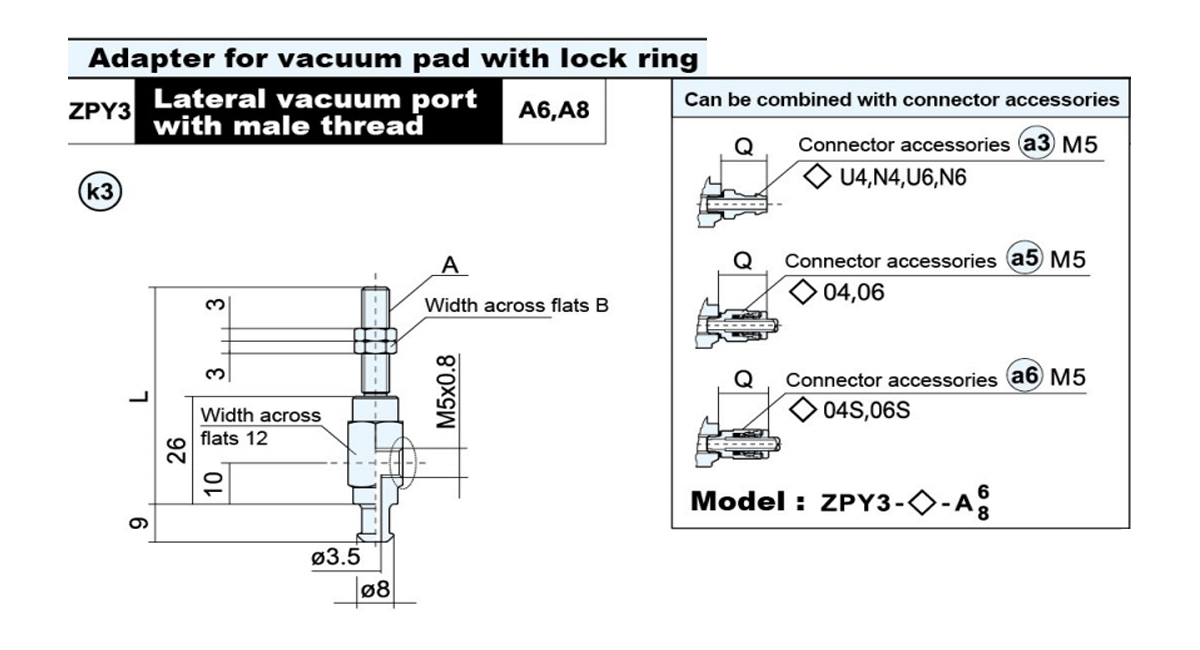

    Model Penyesuai A B L Berat(g) Pad yang berkenaan
    ZPY3-B5-A6 M6×1.0 8 54 31.4 F1 F2 F3 F4 F5
    ZPY3-B5-A8 M8×1.0 12 44 34.4

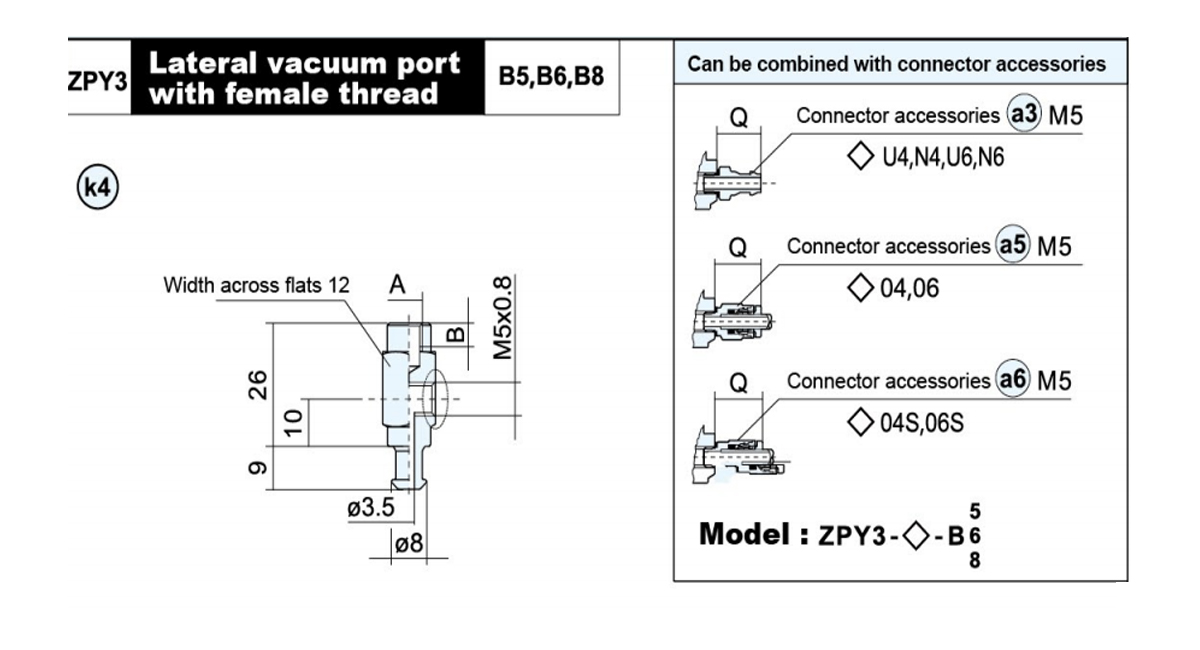

    Model Penyesuai A B Berat(g) Pad yang berkenaan
    ZPY3-B5-B5 M5×0.8 5 23.5 F1 F2 F3 F4 F5
    ZPY3-B5-B6 M6×1.0 6 23.8
    ZPY3-B5-B8 M8×1.25 8 21.7

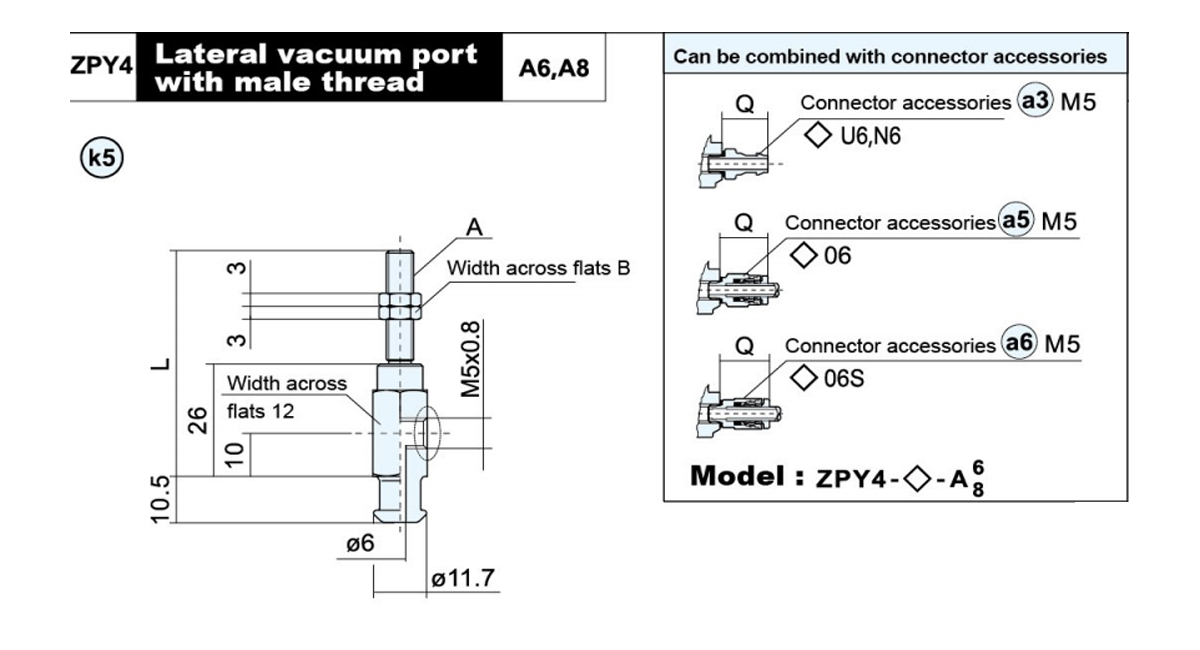

    Model Penyesuai A B L Berat(g) Pad yang berkenaan
    ZPY4-B5-A6 M6×1.0 8 54 35.9 G1 G2 G3 G4
    ZPY4-B5-A8 M8×1.0 12 44 38.9

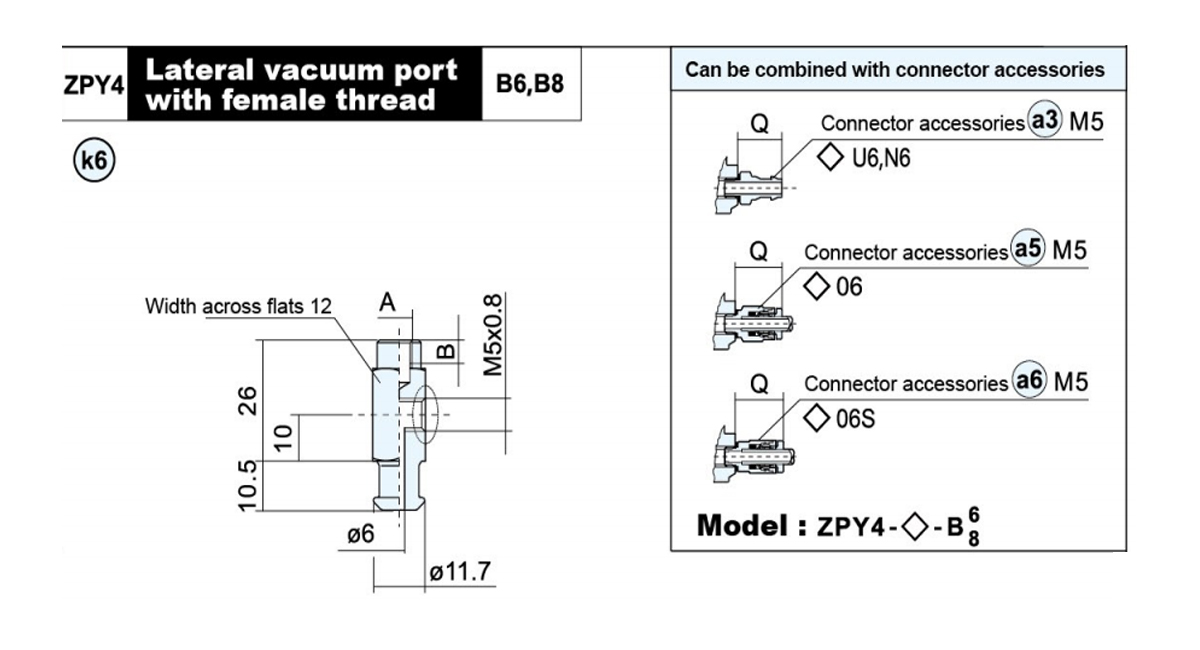

    Model Penyesuai A B Berat(g) Pad yang berkenaan
    ZPY4-B5-B6 M6×1.0 6 28.1 G1 G2 G3 G4
    ZPY4-B5-B8 M8×1.25 8 26.1

    Model B C L ●berat  (g)
    J K
    ZPB2-●10-B5 10 23 47 19.6 19.2
    ZPB2-●20-B5 20 51 85 29 27.8
    ZPB2-●30-B5 30 95 30.8 29.6
    ZPB2-●40-B5 40 77 131 41.4 41.6
    ZPB1-●50-B5 50 141 42 43

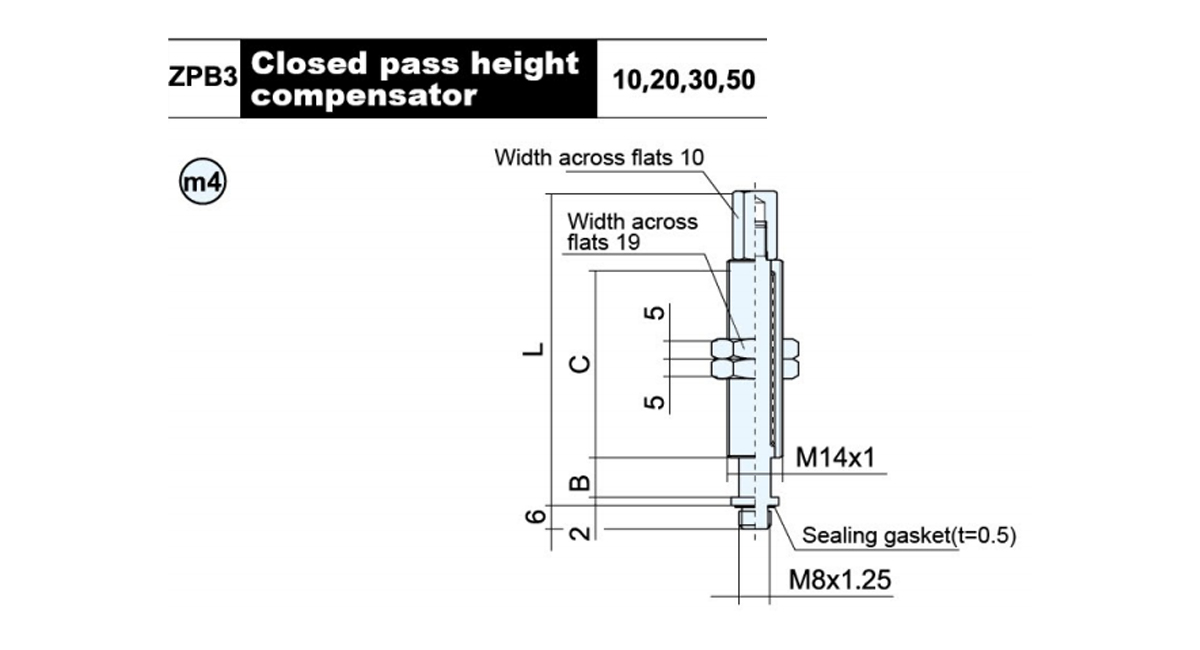

    Model

    A

    		B C D L ●berat(g)
    J K
    ZPB3-●10-B5 M5×0.8 10 50 10 77 68 64.2
    ZPB3-●20-B5 20 81 68.8 67
    ZPB3-●30-B5 30 91 71.6 71.4
    ZPB3-●50-B5 50 75 136 97.5 97.6
    ZPB3-●10-B01 Rc1/8 10 50 12 78.5 70.4 66.6
    ZPB3-●20-B01 20 84 69.8 67
    ZPB3-●30-B01 30 94 72.6 71
    ZPB3-●50-B01 50 75 139 97.2 95
    ●Jenis pemampas ketinggian:Putaran(J),Tidak dapat diputar(K)    ■ Lejang penimbal(mm):10,20,30,50

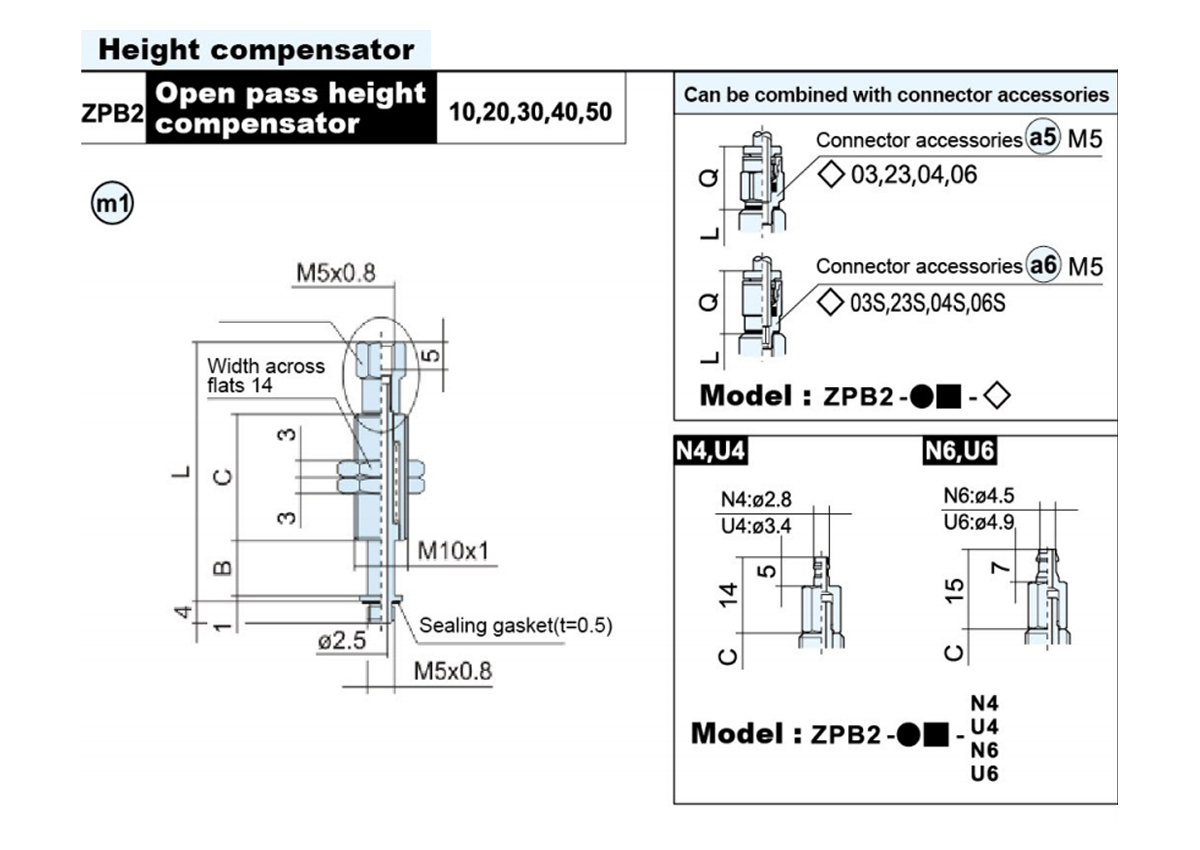

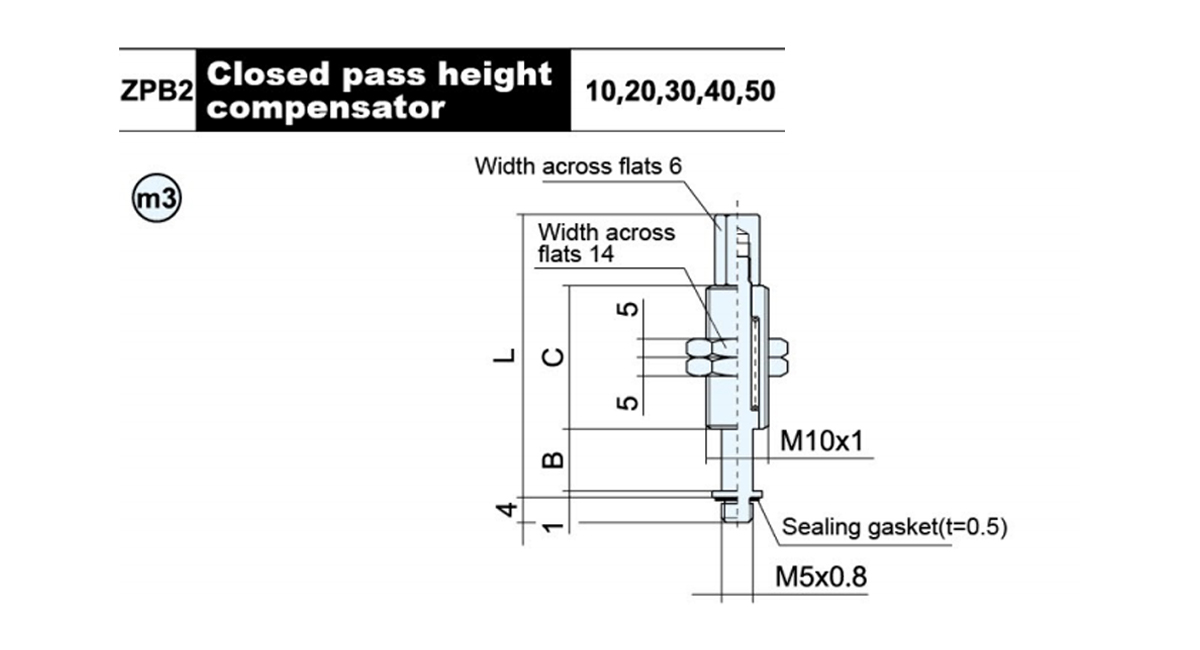

    Model B C L ●berat  (g)
    J K
    ZPB2-●10 10 23 45 19.7 20
    ZPB2-●20 20 51 83 33.8 30
    ZPB2-●30 30 93 32.3 31.7
    ZPB2-● 40 40 77 129 44.3 44.3
    ZPB2-●50 50 139 45.6 41.6

    ●Jenis pemampas ketinggian: Putar(J), Tidak boleh berputar(K)
    ■Lejang penampan(mm):10,20,30,40,50

    Model B C L ●berat(g)
    J K
    ZPB3-●10 10 50 80 80.2 74.4
    ZPB3-●20 20 77 69.9 71.2
    ZPB3-●30 30 87 77.8 77
    ZPB3-●50 50 75 132 103.8 105.8
    ●Jenis pemampas ketinggian: Putar(J), Tidak boleh berputar(K)■Buffer stroke(mm):10,20,30,50
