Cawan Penyedut Vakum Kecil & Pendek Siri ZP Pembekal

Rumah / Produk / Komponen Vakum / Cawan Penyedut Vakum / Cawan Penyedut Vakum Siri ZP Kecil & Pendek, Dengan Penyesuai & Pendakap Penampan / Cawan Penyedut Vakum Kecil & Pendek Siri ZP

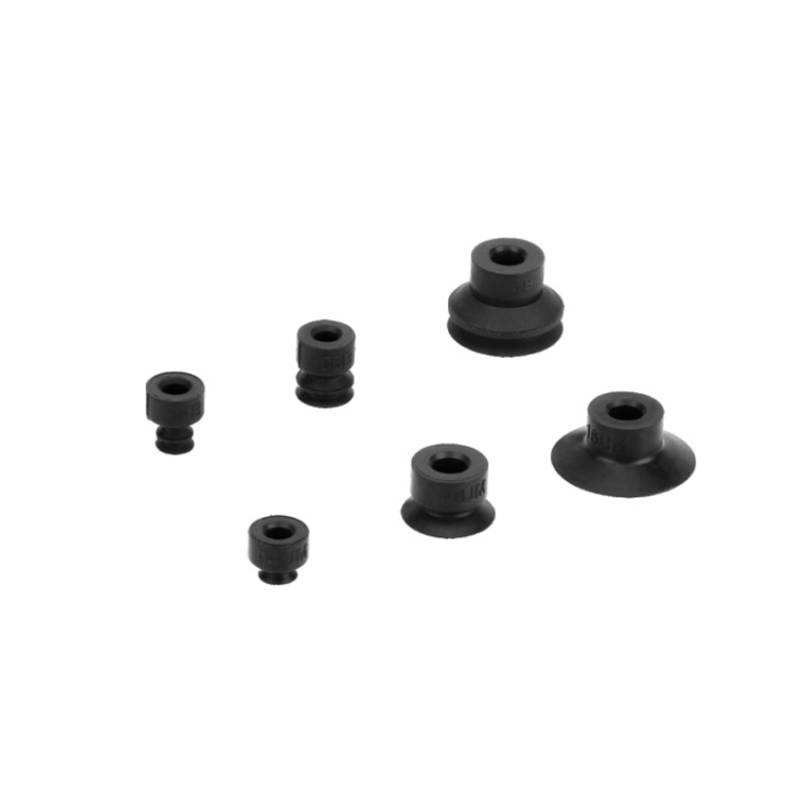

Cawan Penyedut Vakum Kecil & Pendek Siri ZP Cawan Penyedut Vakum Kecil & Pendek Siri ZP Cawan Penyedut Vakum Kecil & Pendek Siri ZP Cawan Penyedut Vakum Kecil & Pendek Siri ZP
  • Cawan Penyedut Vakum Kecil & Pendek Siri ZP
  • Cawan Penyedut Vakum Kecil & Pendek Siri ZP
  • Cawan Penyedut Vakum Kecil & Pendek Siri ZP
  • Cawan Penyedut Vakum Kecil & Pendek Siri ZP
Cawan Penyedut Vakum Siri ZP Kecil & Pendek, Dengan Penyesuai & Pendakap Penampan

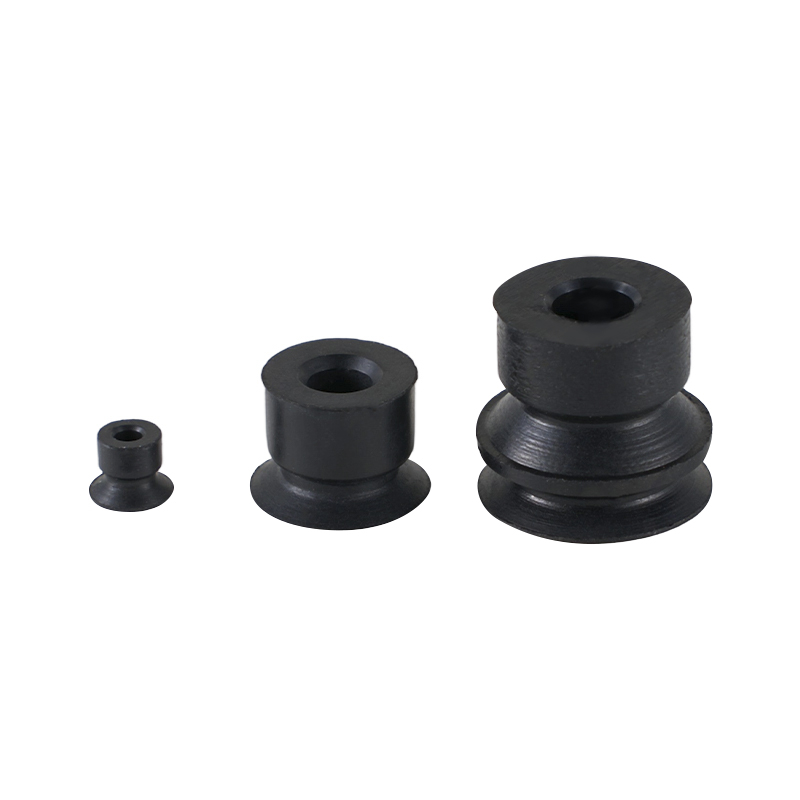

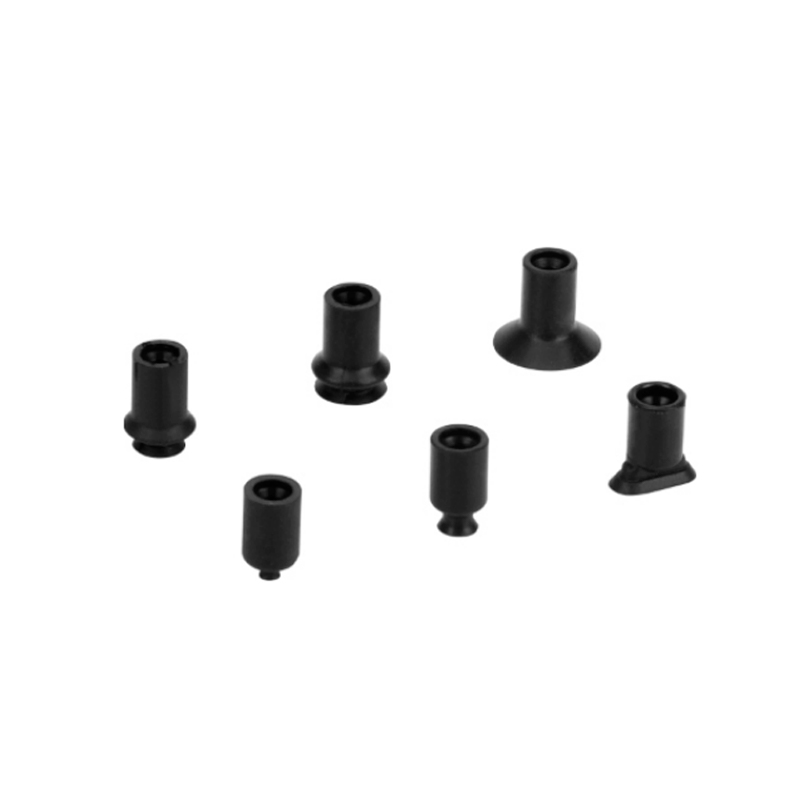

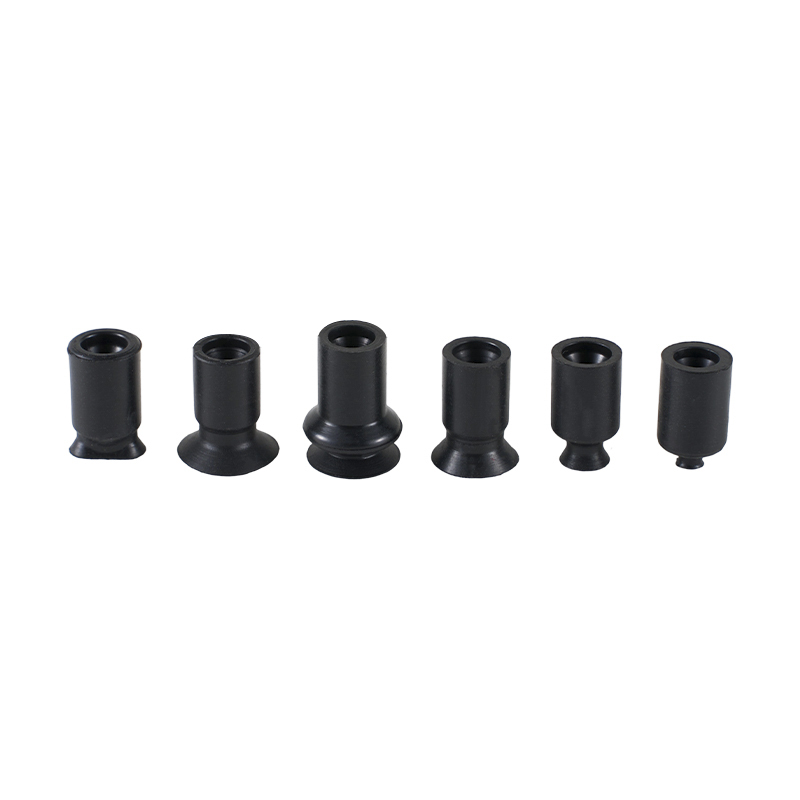

Cawan Penyedut Vakum Kecil & Pendek Siri ZP

ZP Series Small & Short Vacuum Suction Cup ialah elemen sedutan berprestasi tinggi yang direka untuk senario kekangan ruang. Dengan strukturnya yang padat, pelbagai jenis dan kebolehsuaian sejagat, ia digunakan secara meluas dalam bidang perindustrian seperti pemasangan ketepatan dan pengendalian bahan kecil.

Ciri-ciri Produk
1. Reka bentuk padat dan pendek: Siri C-ZP menggunakan struktur ultra-pendek, yang menjimatkan ruang pemasangan dengan ketara dan amat sesuai untuk keperluan sedutan vakum bagi pengesan hujung robot atau kawasan kerja kecil.

2. Pemilihan jenis yang pelbagai: Bentuk dan struktur: Menyediakan pelbagai reka bentuk seperti bulat nipis (UT), rusuk (CT), bujur (U), rata (UA), beralur (UM) dan belos berbilang peringkat (Belos 3 Peringkat).

3. Perlindungan saiz: Spesifikasi diameter meliputi 02, 04, 06, 08, 10, 13, 16mm, dsb., untuk memenuhi keperluan sedutan daripada komponen mikro kepada bahan bersaiz kecil dan sederhana.

4. Kebolehsuaian sejagat: Menyokong pemasangan universal penyesuai merentas diameter, mengurangkan tekanan inventori aksesori dan mengurangkan kos penyelenggaraan dan pengurusan peralatan.

5. Kebolehsuaian bahan: Dua pilihan bahan tersedia: getah nitril (NBR) dan getah silikon, yang sesuai untuk persekitaran dan senario industri konvensional dengan keperluan untuk kebersihan atau rintangan suhu tinggi.

E-mel: manager@cktworld.com
Muat Turun
SEBELUM：Cawan Sedut Vakum Kecil Siri ZP Dengan Penyesuai & Pendakap Penampan
SELEPAS：Tiada artikel seterusnya

  • ● 6jenis UT nipis dan nipis dengan tulang rusuk CT(10,13,16)ditambah
    ● 3 jenis bujur jenisU (2*4,3.5*7,4*10)ditambah
    ● Berkenaan untuk saiz penyesuai

    Diameter pad

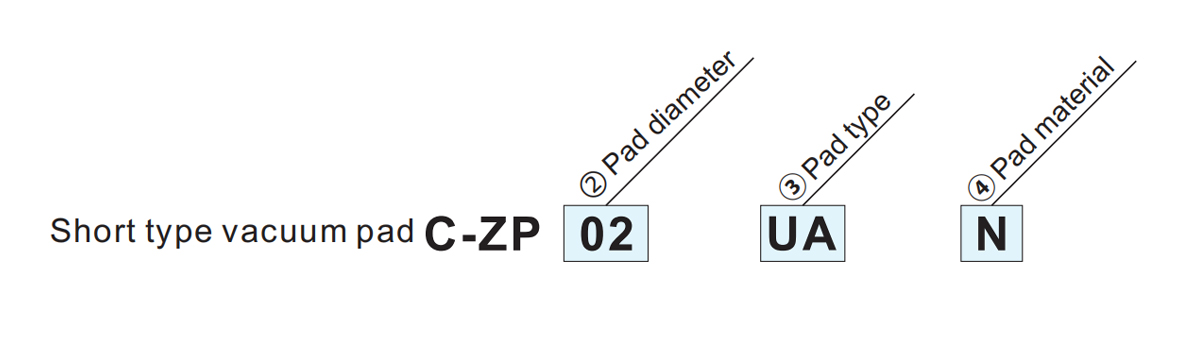

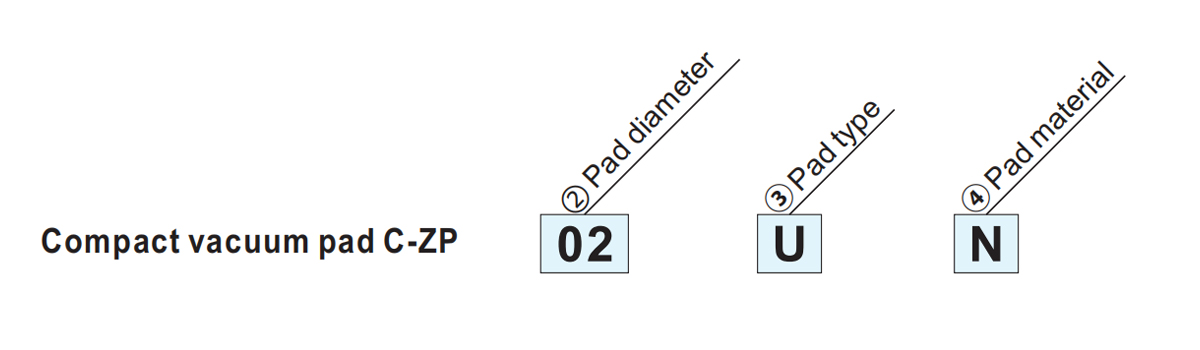

    ②Diameter pad/③Jenis pad☆ 02 04 06 08 10 13 16 2004 3507 4010 ④Bahan*  □
    Ø2 Ø4 Ø6 Ø8 Ø10 Ø13 Ø16 2×4 3.5×7 4×10 N NBR
    Jenis rata bujur S Getah silikon.
    A1 U rata ● ● ● ● - - - ● ● ● *Rujuk muka surat 4 untuk
    bahan pad
    UT Nipis rata - - - - ● ● ● - - -
    CT Nipis rata with ribs - - - - ● ● ● - - -
    A2 B Belos - - ● ● - - - - - -
    A3 J Belos 3 Peringkat - - ● - - - - - - -

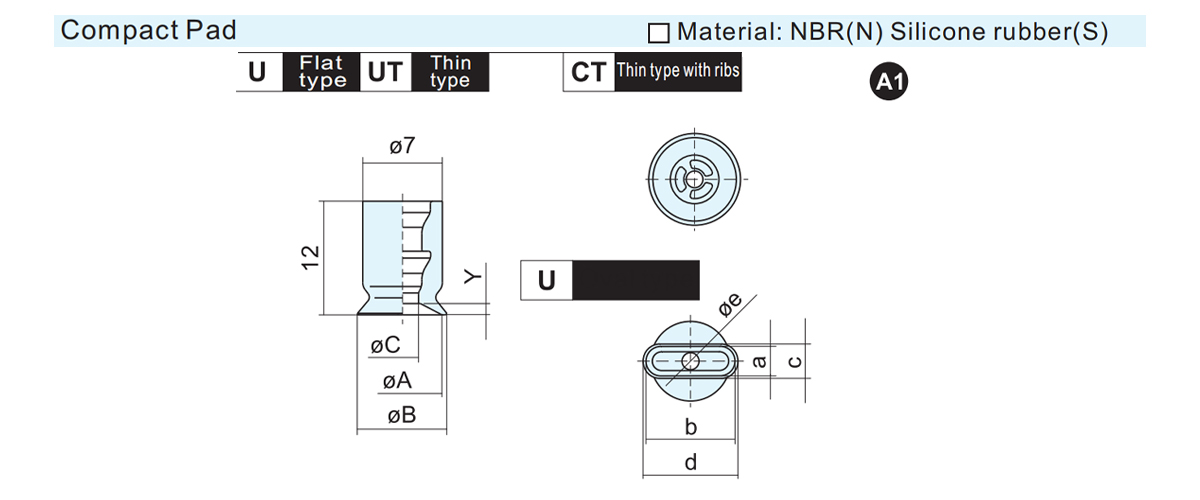

    Model jenis bujur a b C d Øe Y Berat badan
    C-ZP2004U□ 2 4 2.6 4.6 1.2 0.3 0.4
    C-ZP3507U□ 3.5 7 4.3 7.8 1.8 0.5
    C-ZP4010U□ 4 10 5 11 2 0.8

    Model ØA ØB ØC Y Berat badan
    C-ZP02U□ 2 2.6 1.2 0.8 0.4
    C-ZP04U□ 4 4.8 1.6
    C-ZP06U□ 6 7 2.5
    C-ZP08U□ 8 9 1
    C-ZP10UT□ 10 11
    C-ZP13UT□ 13 14 1.5 0.5
    C-ZP16UT□ 16 17 0.6
    C-ZP10CT□ 10 11 0.8 0.4
    C-ZP13CT□ 13 14 1 0.5
    C-ZP16CT口 16 17 0.6

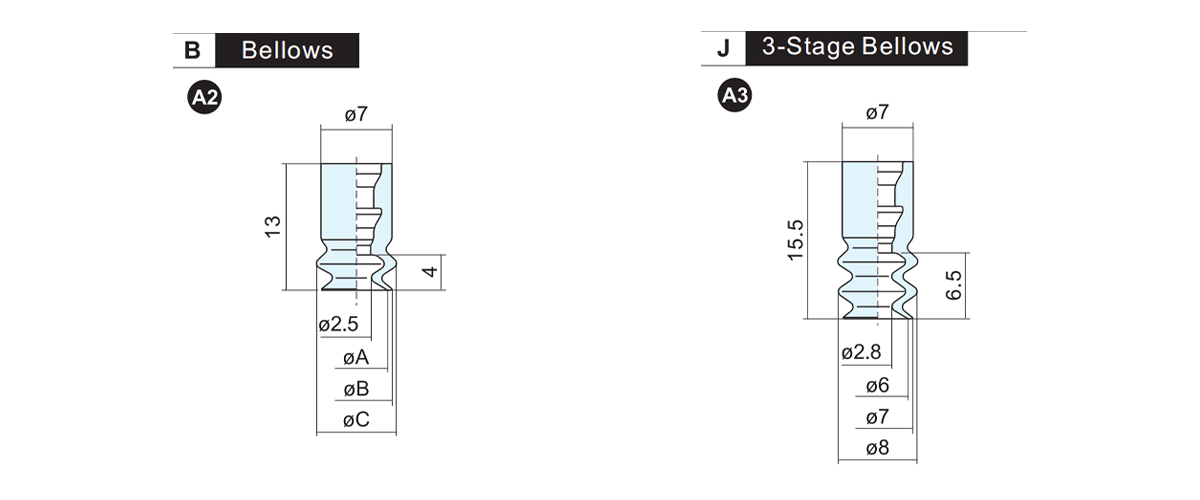

    Belos Belos 3 Peringkat
    Model ØA ØB ØC Berat badan Model Berat badan
    C-ZP06B□ 6 7 9.1 0.4 C-ZP06J□ -
    C-ZP08B□ 8 9 10.1

    ②Diameter pad ○/
    ③Jenis pad☆     		B1 C* D* ④)Bahan*         □
    015 02 035 04 06 08 10 13 16 N NBR
    Ø1.5 Ø2 Ø3.5 Ø4 Ø6 Ø8 Ø10 Ø13 Ø16 S Getah silikon
    UA rata type ● ● ● - - - - - - *Rujuk muka surat 4 untuk
    bahan pad
    UM Jenis tumbuh dengan tulang rusuk - - - ● ● ● ● ● ●
    BA Belos - - - ● ● ● ● ● ●

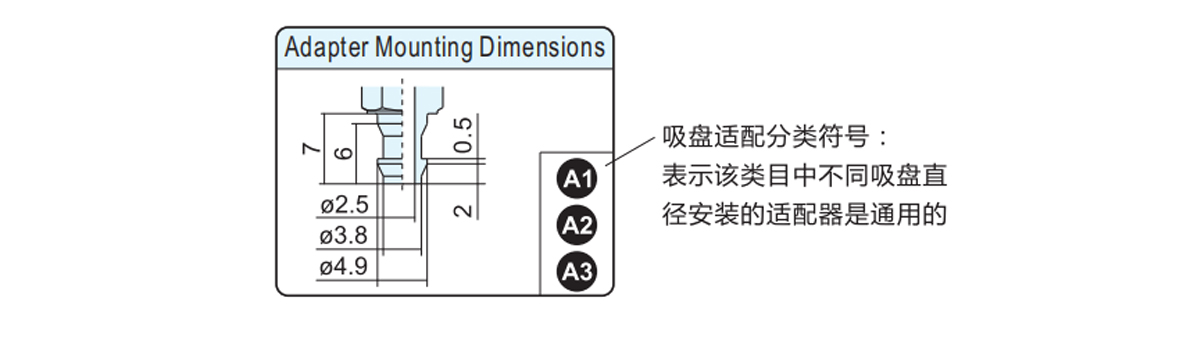

    *Huruf yang sama pada permulaan menunjukkan bahawa penyesuai adalah universal.

    ● 3 jenis UA jenis Flat (1.5,2,3.5) ditambah
    ● 6 jenis jenis Grovve dengan rusuk UM(4016)ditambah
    ● 6 jenis Bellows BA(4-16)ditambah

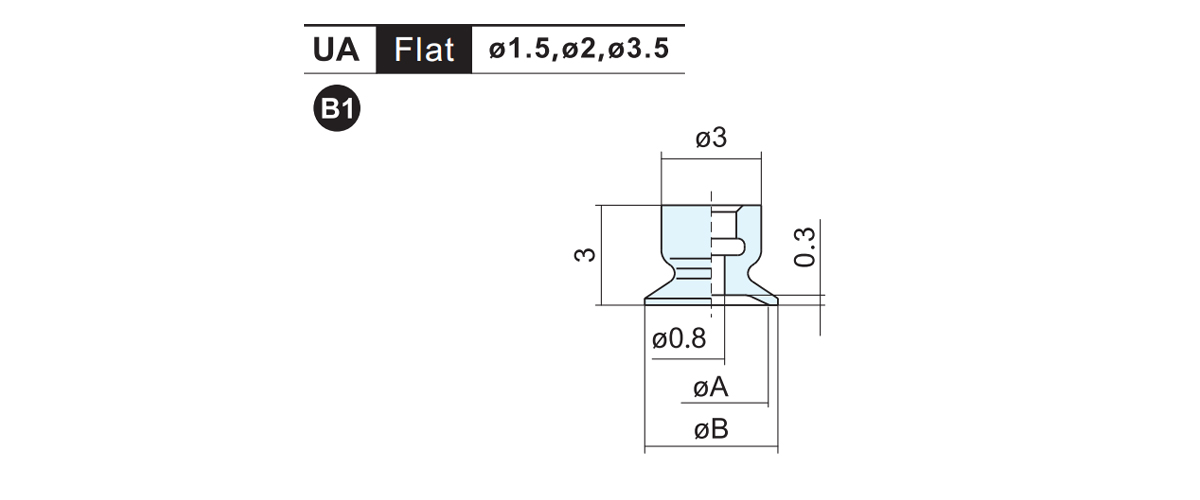

  • Bahagian no. ØA ØB Berat badan
    C-ZP015UA□ 1.5 2 0.1
    C-ZP02UA□ 2 2.5
    C-ZP035UA□ 3.5 4

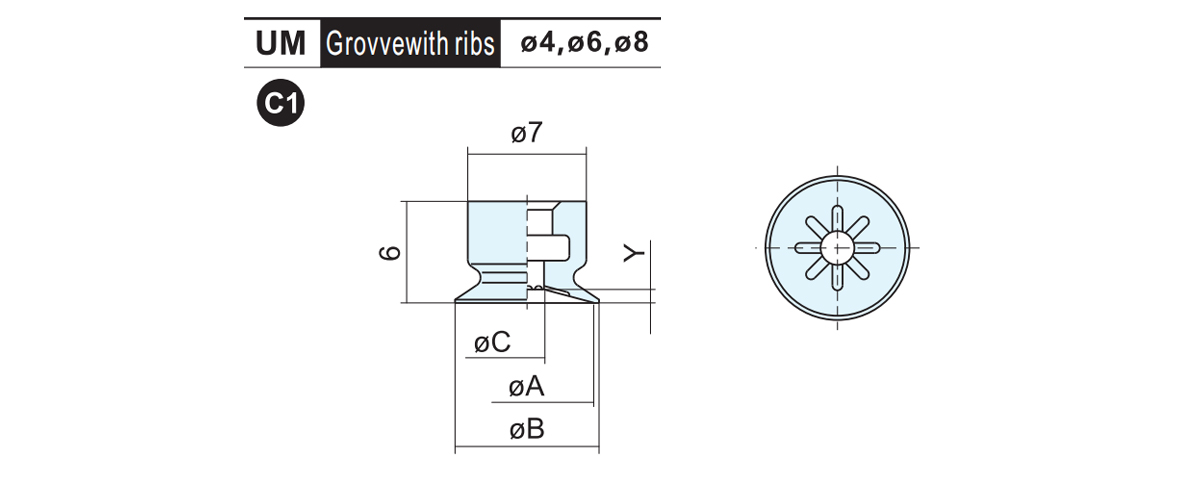

    Bahagian no. ØA ØB ØC Y Berat badan
    C-ZP04UM□ 4 4.5 1.2 0.5 0.3
    C-ZP06UM□ 6 6.5 2 0.8
    C-ZP08UM□ 8 8.5

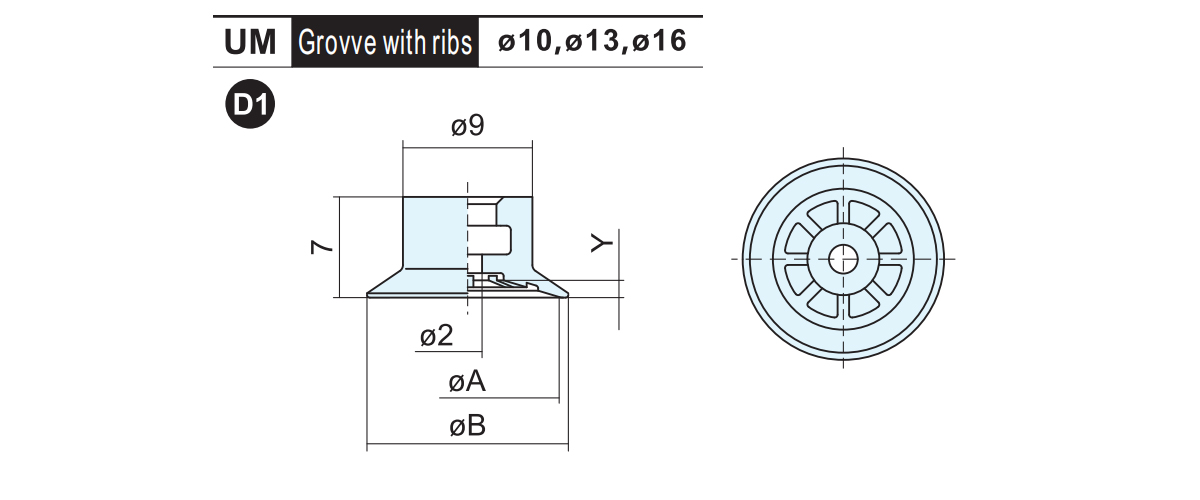

    Bahagian no. ØA ØB Y Berat badan
    C-ZP10UM□ 10 11 1 0.6
    C-ZP13UM□ 13 14 1.2 0.7
    C-ZP16UM□ 16 17 0.8

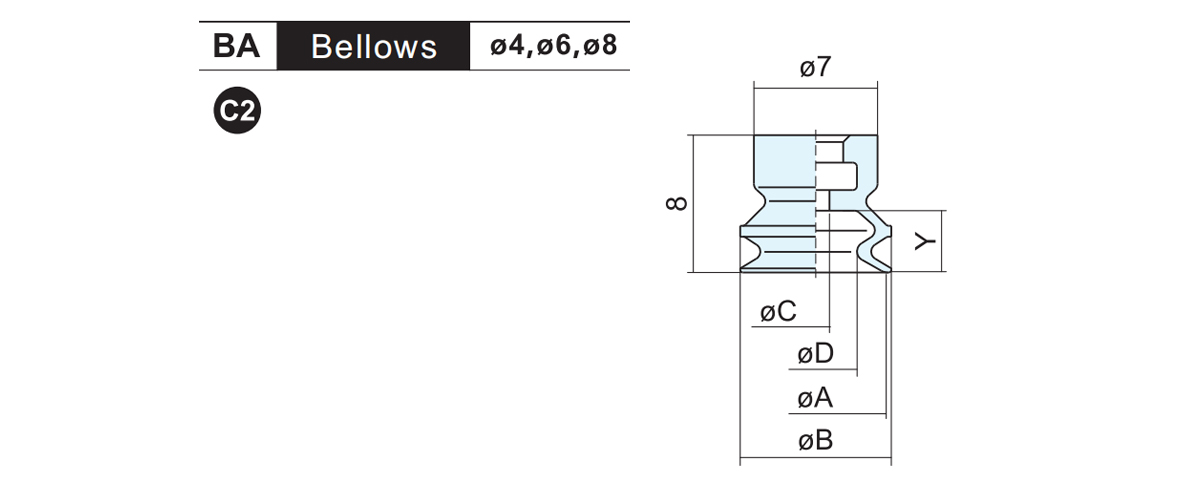

    Bahagian no. ØA ØB ØC ØD Y Berat badan
    C-ZP04BA□ 4 4.5 1.8 1.8 2.2 0.3
    C-ZP06BA□ 6 7 2 3.4 3
    C-ZP08BA□ 8 9 5.2 0.4

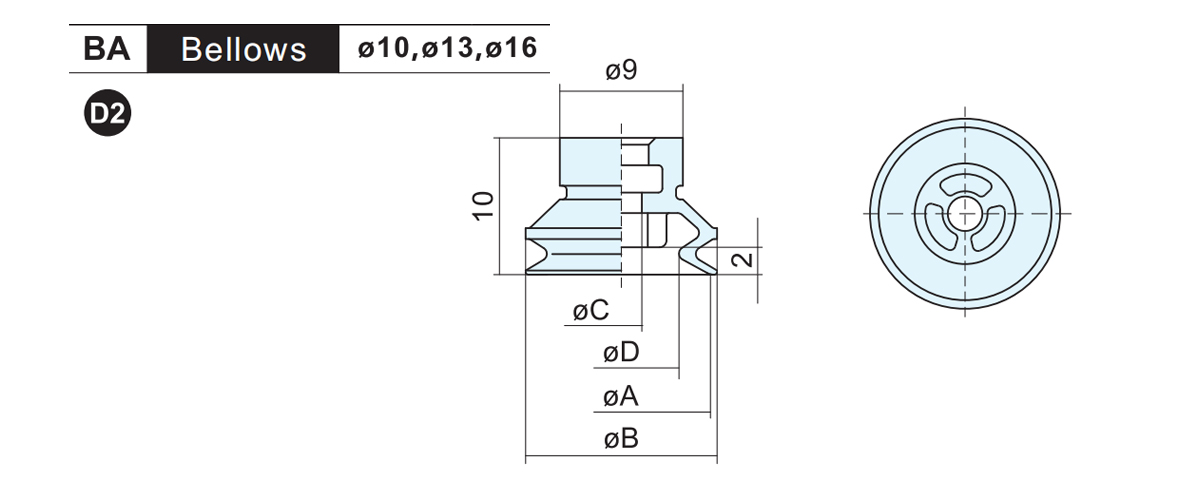

    Bahagian no. ØA ØB ØC ØD Berat badan
    C-ZP10BA□ 10 11 2 6 0.8
    C-ZP13BA□ 13 14 3 8.4 1.0
    C-ZP16BA□ 16 17 11.4 1.1

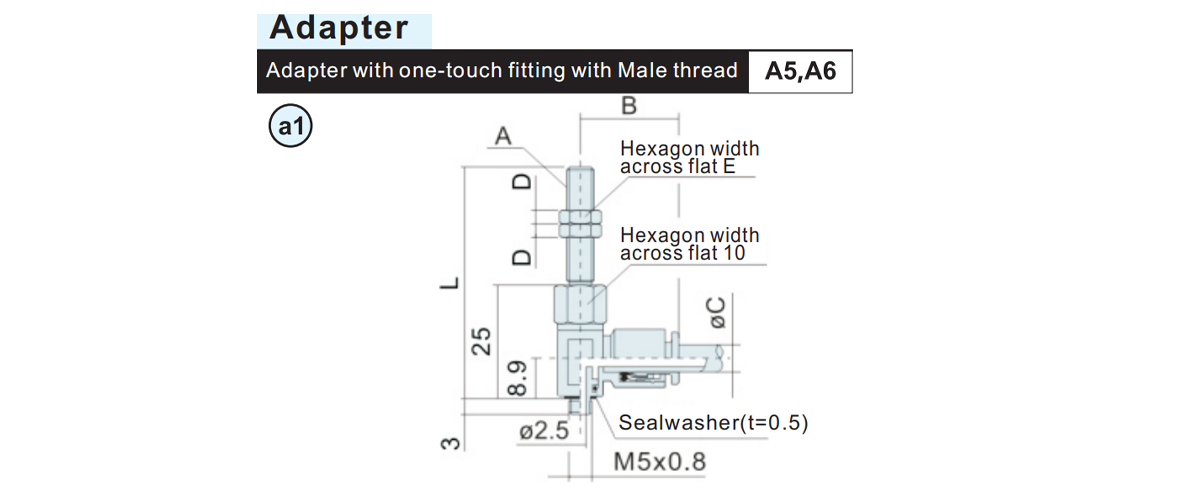

    Bahagian no. A B ØC D E L Berat badan
    ZPRS-04-A5 M5×0.8 20.6 4 4 7 46 17.8
    ZPRS-06-A5 21.6 6 18.3
    ZPRS-04-A6 M6×1.0 20.6 4 3 8 51 18.5
    ZPRS-06-A6 21.6 6 19.2

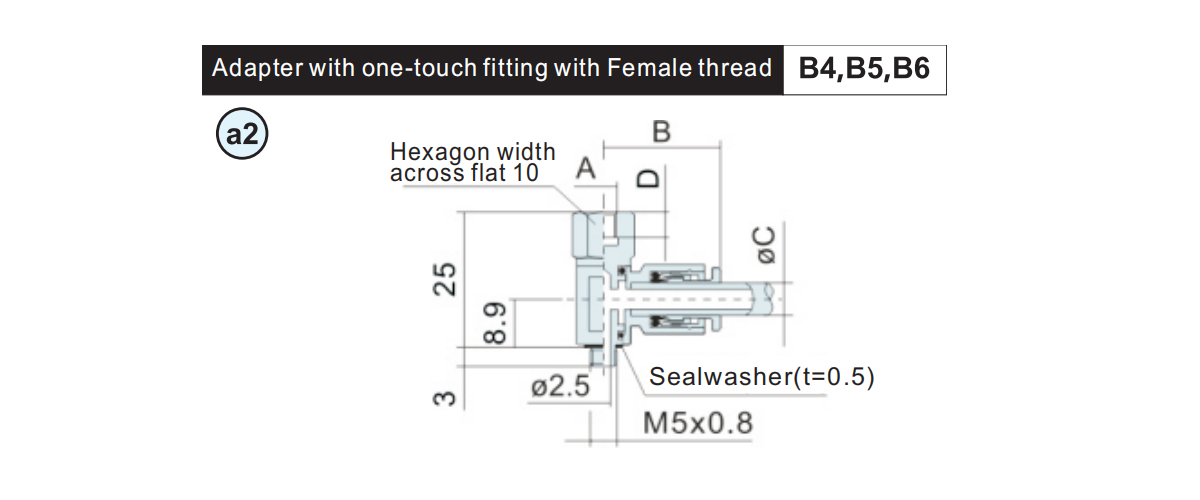

    Bahagian no. A B ØC D Berat badan
    ZPRS-04-B4 M4×0.7 20.6 4 4 12.2
    ZPRS-06-B4 21.6 6 12.7
    ZPRS-04-B5 M5×0.8 20.6 4 5 11.6
    ZPRS-06-B5 21.6 6 12.5
    ZPRS-04-B6 M6×1.0 20.6 4 6 11
    ZPRS-06-B6 21.6 6 12

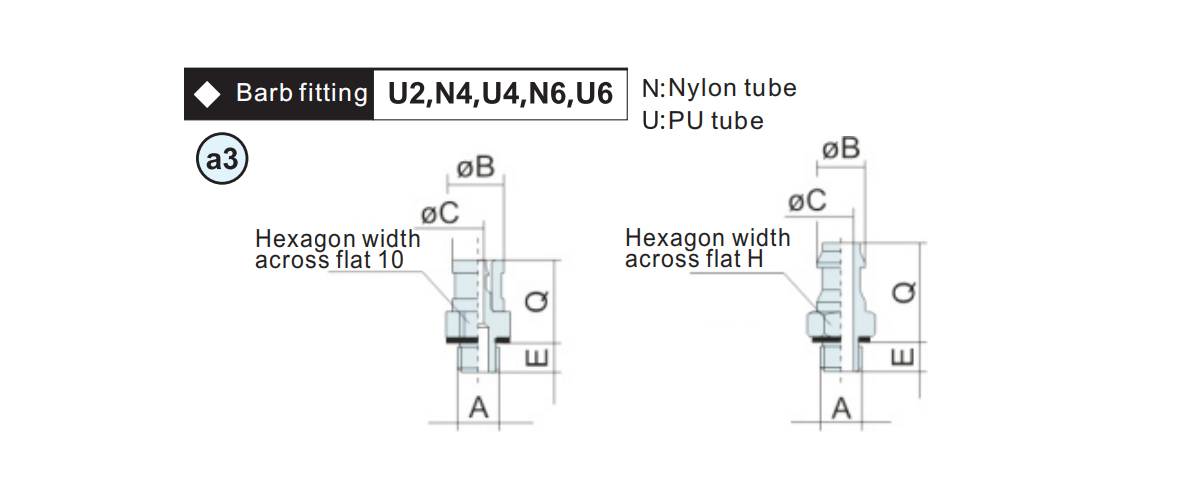

    Bahagian no. A ØB ØC E H Q Berat badan
    M-3AU2 M3×0.5 4 0.9 2.5 4.5 6.5 0.7
    M-5AU2 M5×0.8 3 7 1.5
    M-3AU4 M3×0.5 3.4 1.2 2.5 5 7.5 0.7
    M-5AN4 M5×0.8 2.8 1.8 3 7 5 1.6
    M-5AU4 3.4
    M-5AN6 4.5 2.5 7 1.7
    M-5AU6 4.95 1.8

    Bahagian no. ØD L Berat badan
    ZPEA-B5-A12 - 20.5 15
    ZPEA-04-A12 4 23.5 17
    ZPEA-06-A12 6 23.7 15

    ØD Bahagian no. A ØB E H Q Berat badan
    3 KJH03-M3-B M3×0.5 1.5 2.5 7 13.7 2.2
    KJH03-M5-B M5×0.8 2.5 3 2
    3.2 KJH23-M3-B M3×0.5 1.5 2.5 1.8
    KJH23-M5-B M5×0.8 2.5 3 1.6
    4 KJH04-M3-B M3×0.5 1.5 2.5 8 2
    KJH04-M5-B M5×0.8 2.5 3 2.4
    6 KJH06-M5-B 10 14.7 3.4

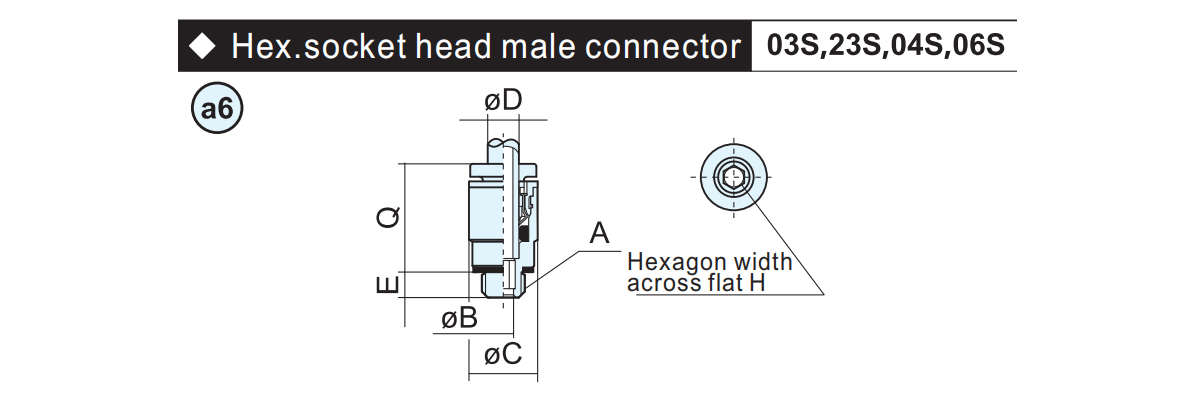

    ØD Bahagian no. A ØB ØC E H Q Berat badan
    3 KJS03-M3-B M3×0.5 1.5 7 2.5 1.5 13.7 1.4
    KJS03-M5-B M5×0.8 2 3 2 16.6 2
    3.2 KJS23-M3-B M3×0.5 1.5 2.5 1.5 13.7 1.4
    KJS23-M5-B M5×0.8 2 3 2 16.6 2.2
    4 KJS04-M3-B M3×05 1.5 8 2.5 1.5 13.7 1.6
    KJS04-M5-B M5×0.8 2.5 3 2.5 15.6 2.6
    6 KJS06-M5-B 10 16.4 3.2

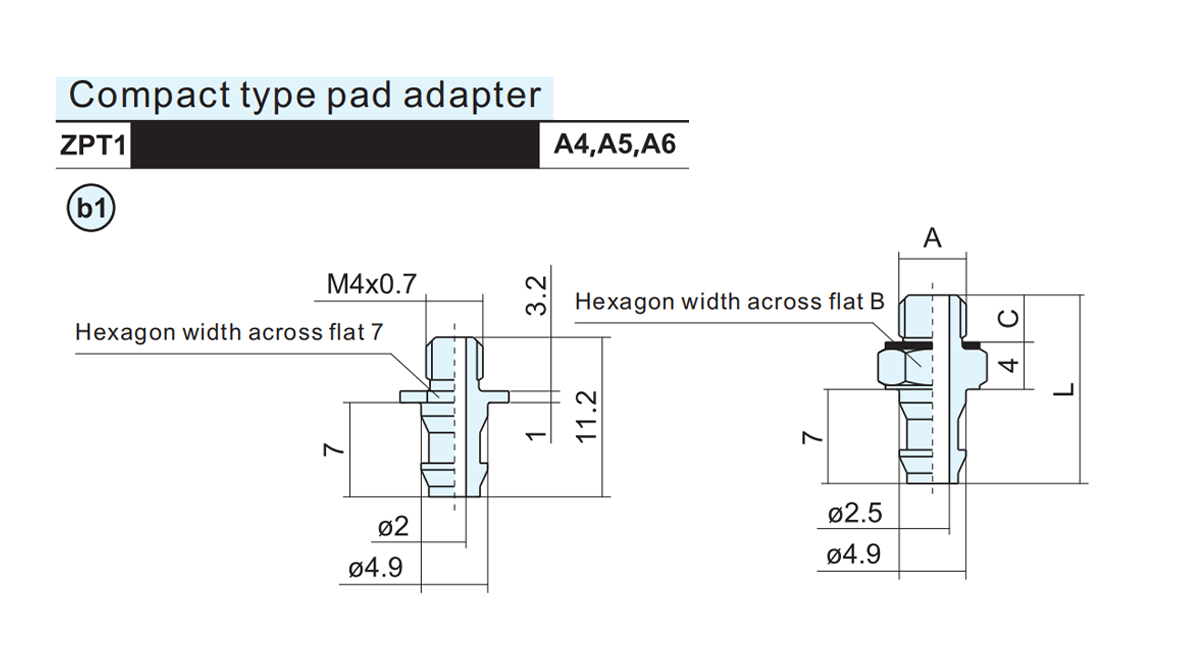

    No bahagian penyesuai A B C L Berat badan Pad yang berkenaan
    ZPT1-A4 - - - - 1.1 A1 A2 A3
    ZPT1-A5 M5×0.8 7 3 14 2.3
    ZPT1-A6 M6×1.0 8 4 15 3

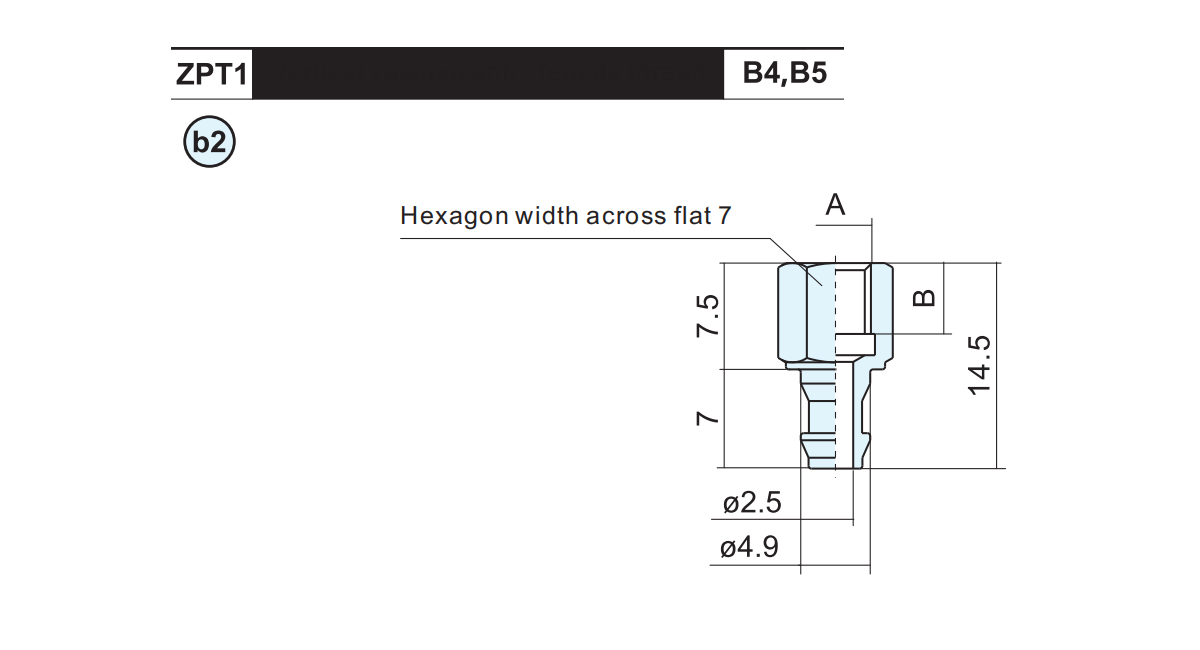

    No bahagian penyesuai. A B Berat badan Pad yang berkenaan
    ZPT1-B4 M4×0.7 4 2.9 A1 A2 A3
    ZPT1-B5 M5×0.8 5 2.7

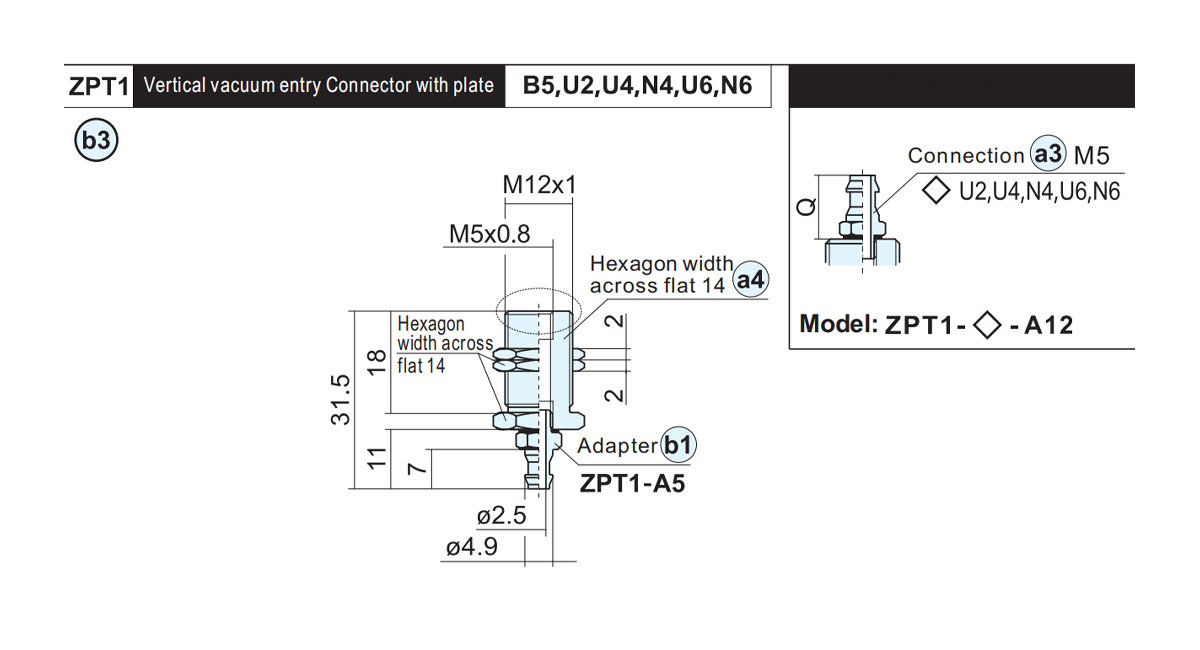

    No bahagian penyesuai Berat badan Bahagian sambungan no Pad yang berkenaan
    ZPT1-B5-A12 17 ZPEA-B5-A12 A1 A2 A3

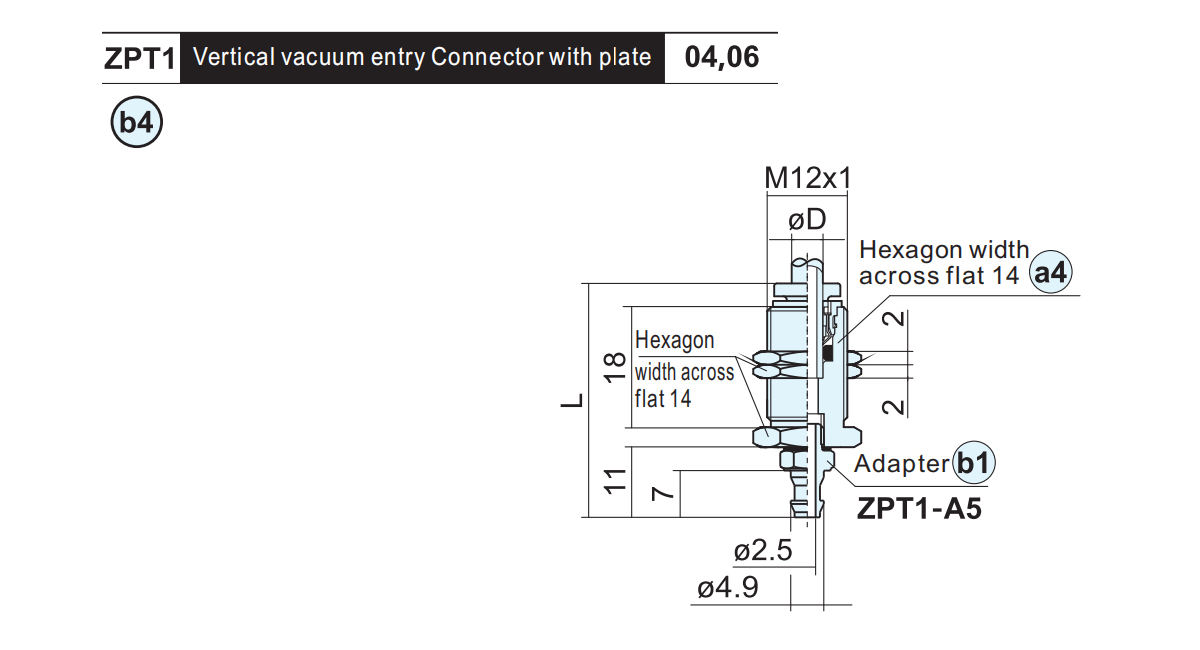

    No bahagian penyesuai. ØD L Berat badan Bahagian sambungan no Pad yang berkenaan
    ZPT1-04-A12 4 34.5 19 ZPEA-04-A12 A1 A2 A3
    ZPT1-06-A12 6 34.7 17 ZPEA-06-A12

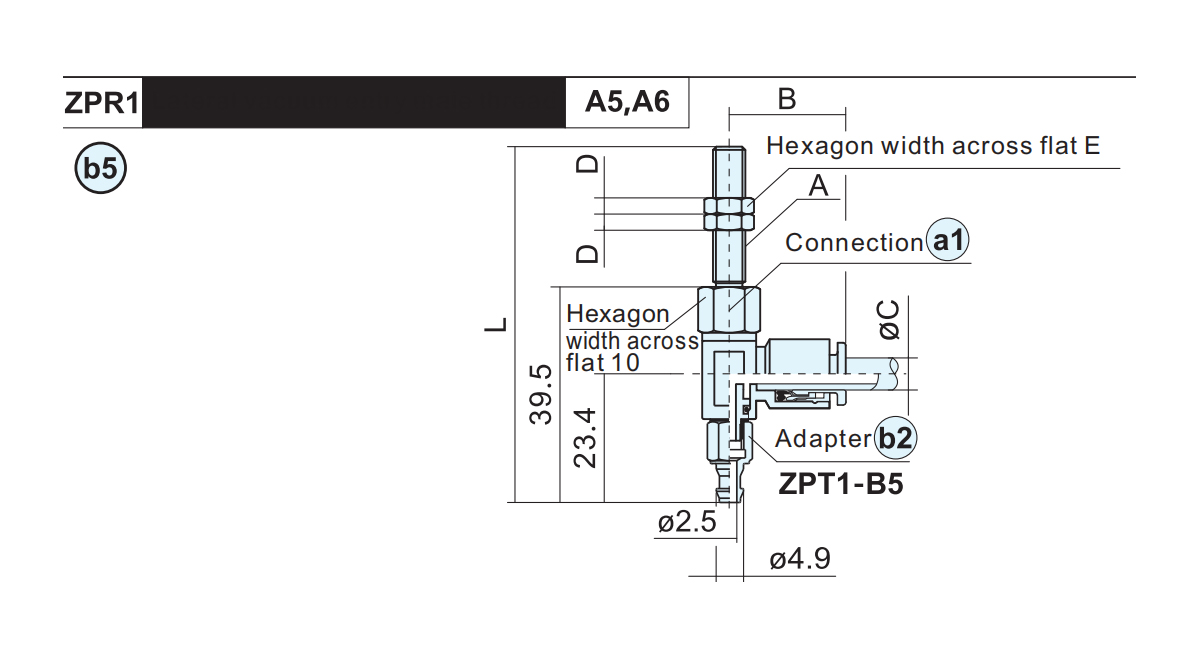

    No bahagian penyesuai. A B ØC D E L Berat badan Bahagian sambungan no Pad yang berkenaan
    ZPR1-04-A5 M5×0.8 20.6 4 4 7 60.5 20.5 ZPRS-04-A5 A1 A2 A3
    ZPR1-06-A5 21.6 6 21 ZPRS-06-A5
    ZPR1-04-A6 M6×1.0 20.6 4 3 8 65.5 21.2 ZPRS-04-A6
    ZPR1-06-A6 21.6 6 21.9 ZPRS-06-A6

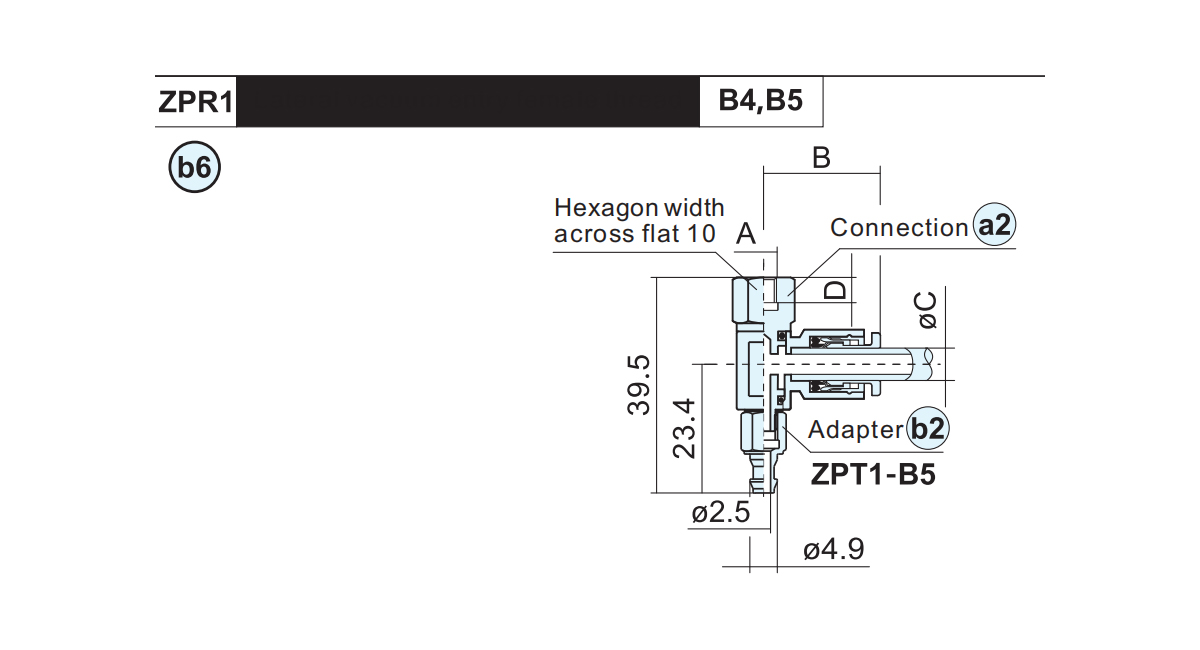

    No bahagian penyesuai. A B C D Berat badan Bahagian sambungan no Pad yang berkenaan
    ZPR1-04-B4 M4×0.7 20.6 4 4 14.9 ZPRS-04-B4 A1 A2 A3
    ZPR1-06-B4 21.6 6 15.4 ZPRS-06-B4
    ZPR1-04-B5 M5×0.8 20.6 4 5 14.3 ZPRS-04-B5
    ZPR1-06-B5 21.6 6 15.2 ZPRS-06-B5

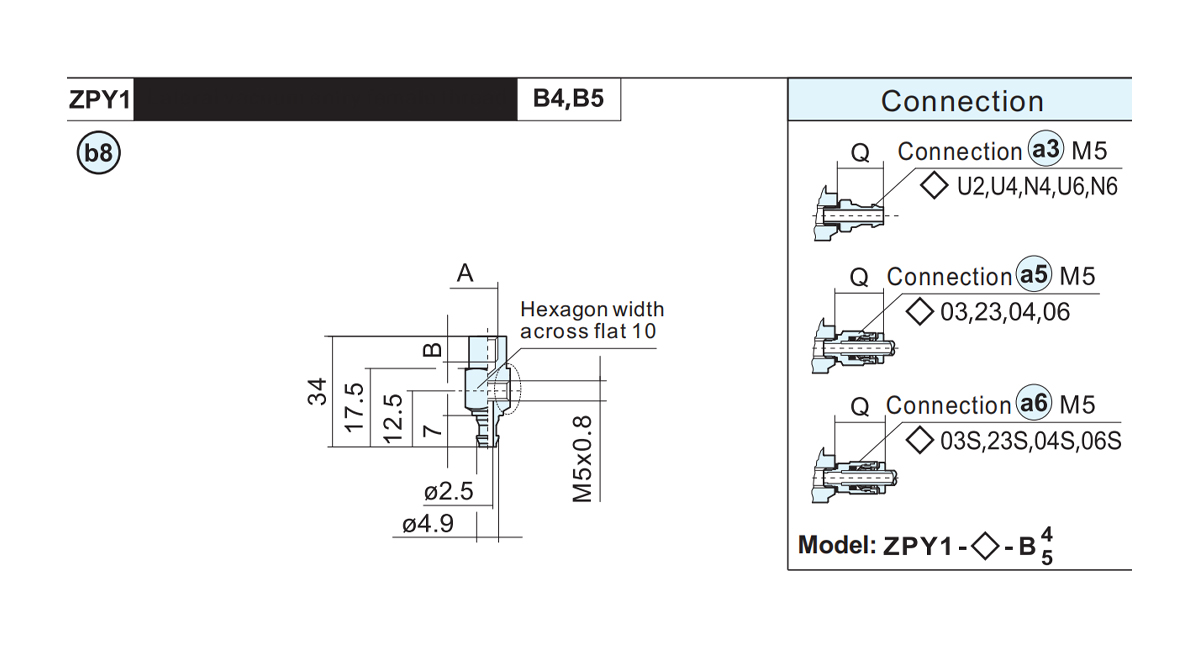

    No bahagian penyesuai. A D E L Berat badan Pad yang berkenaan
    ZPY1-B5-A5 M5×0.8 4 7 45 14.5 A1 A2 A3
    ZPY1-B5-A6 M6×1.0 3 8 50 15.1

    No bahagian penyesuai. A B Berat badan Pad yang berkenaan
    ZPY1-B5-B4 M4×0.7 4 8.8 A1 A2 A3
    ZPY1-B5-B5 M5×0.8 5 8.3

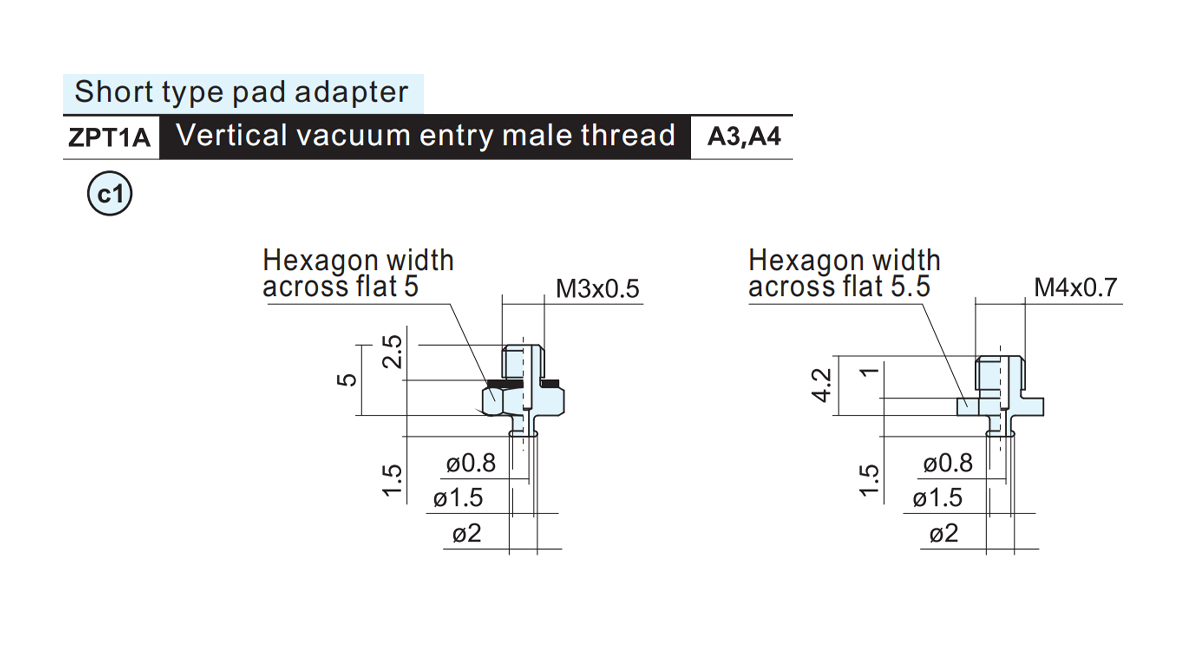

    No bahagian penyesuai Berat badan Pad yang berkenaan
    ZPT1A-A3 0.4 B1
    ZPT1A-A4 0.4

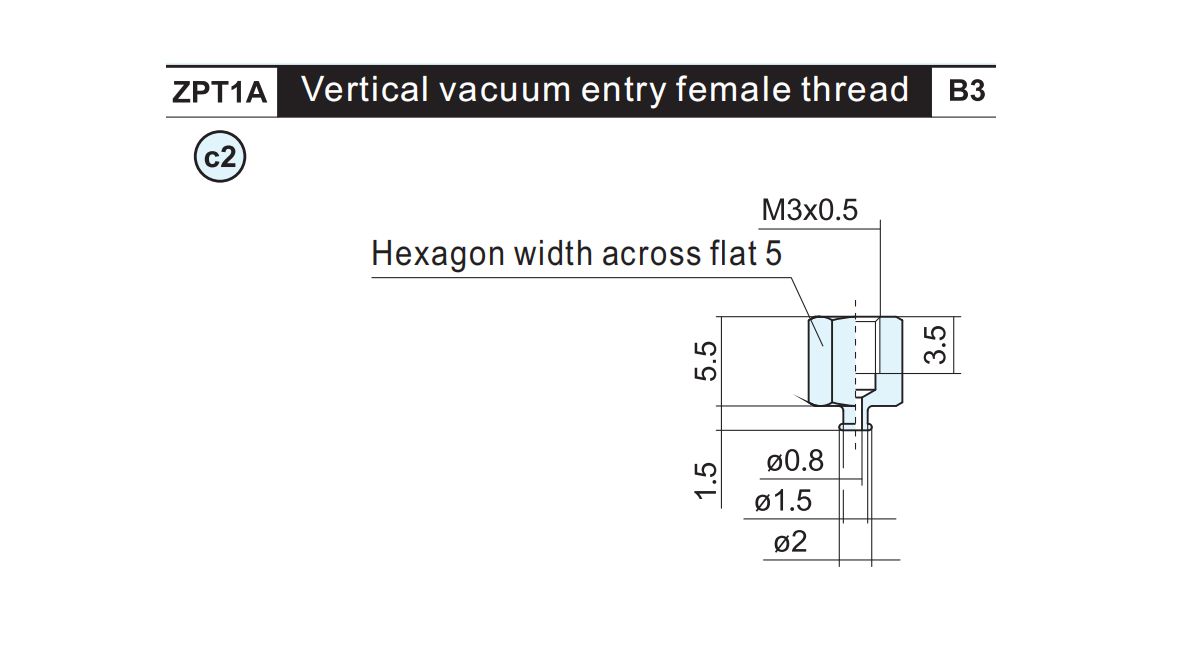

    No bahagian penyesuai Berat badan Pad yang berkenaan
    ZPT1A-B3 0.8 B1

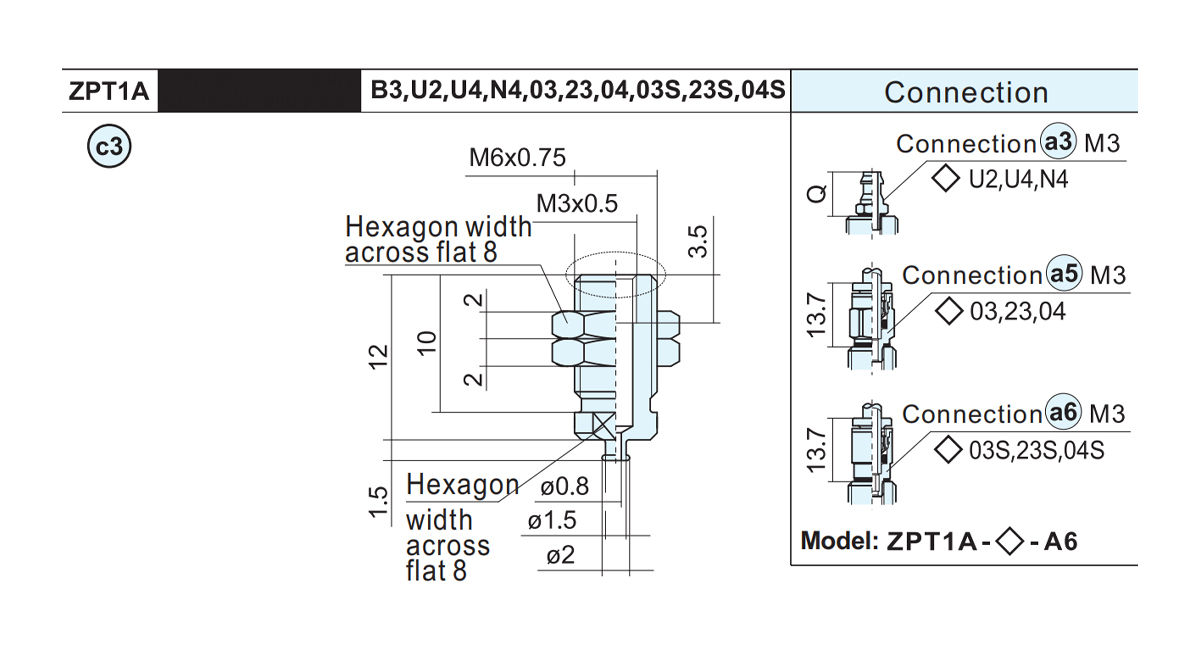

    No bahagian penyesuai. Berat badan Pad yang berkenaan
    ZPT1A-B3-A6 2.4 B1

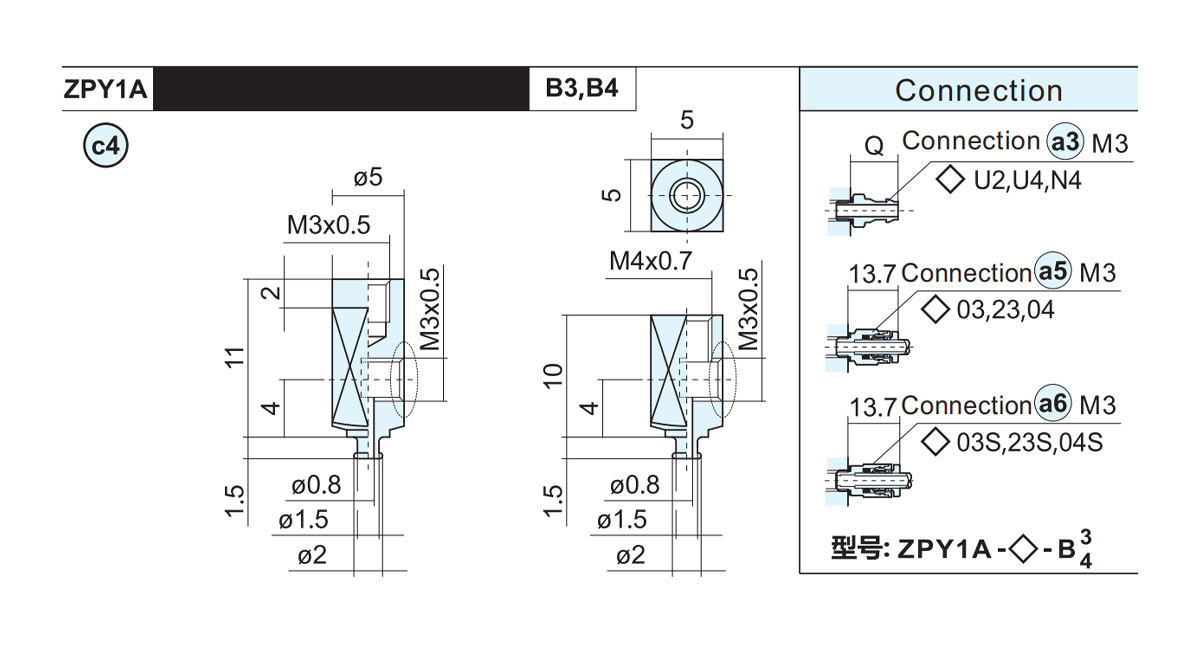

    No bahagian penyesuai. Berat badan Pad yang berkenaan
    ZPY1A-B3-B3 1.6 B1
    ZPY1A-B3-B4 1.4

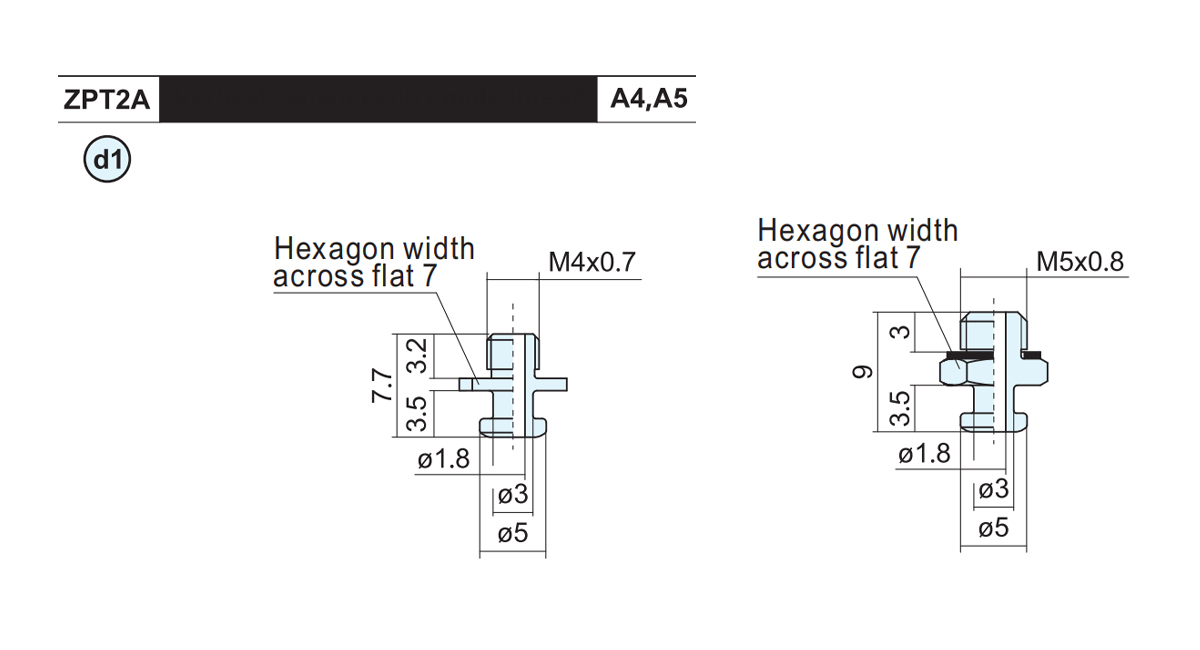

    No bahagian penyesuai Berat badan Pad yang berkenaan
    ZPT2A-A4 0.7 C1 C2
    ZPT2A-A5 1.5

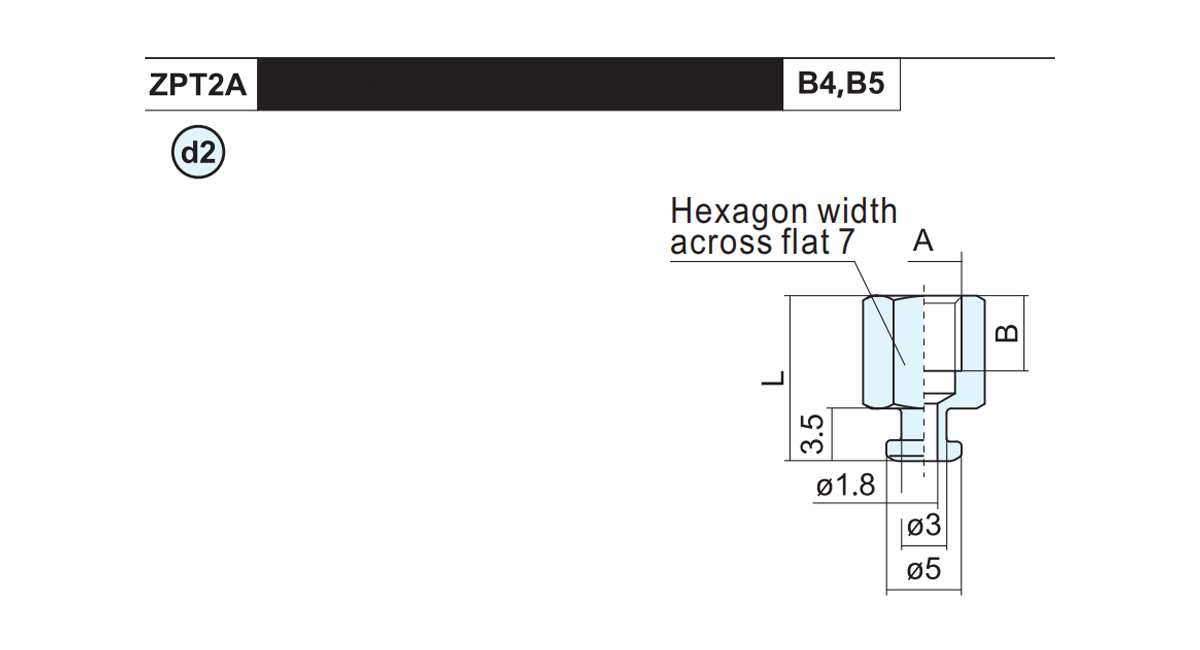

    Bahagian penyesuai A B L Berat badan Pad yang berkenaan
    ZPT2A-B4 M4×0.7 4 9.5 2 C1 C2
    ZPT2A-B5 M5×0.8 5 11 2.1

    No bahagian penyesuai Berat badan Pad yang berkenaan
    ZPT2A-B5-A10 11 C1 C2

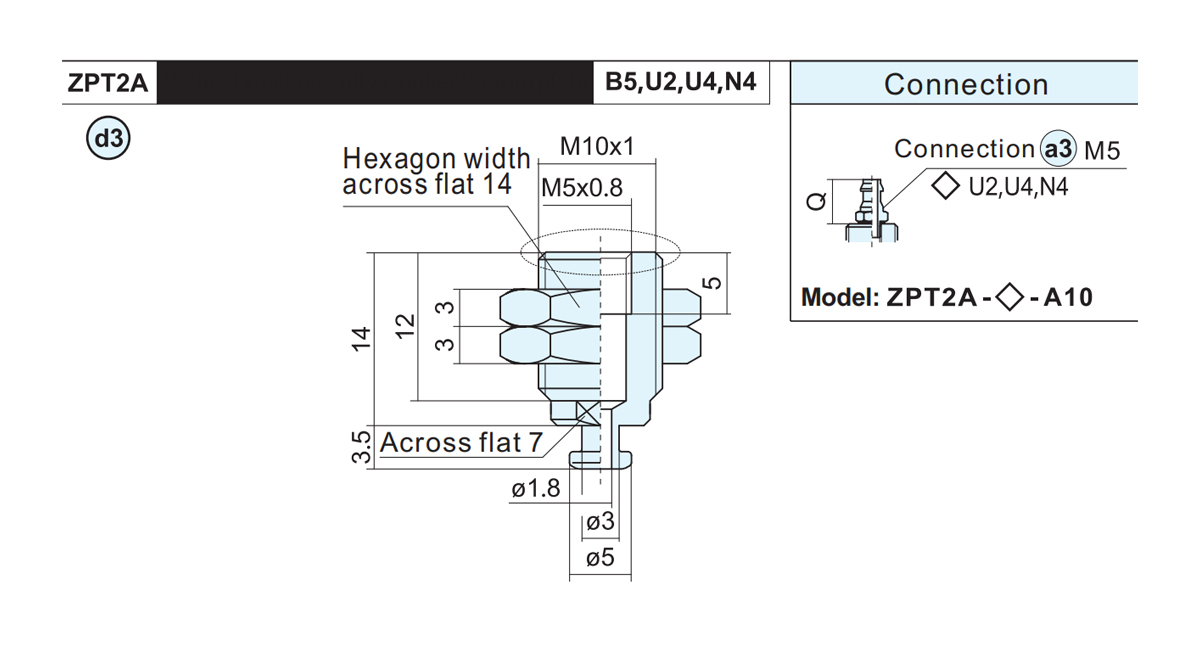

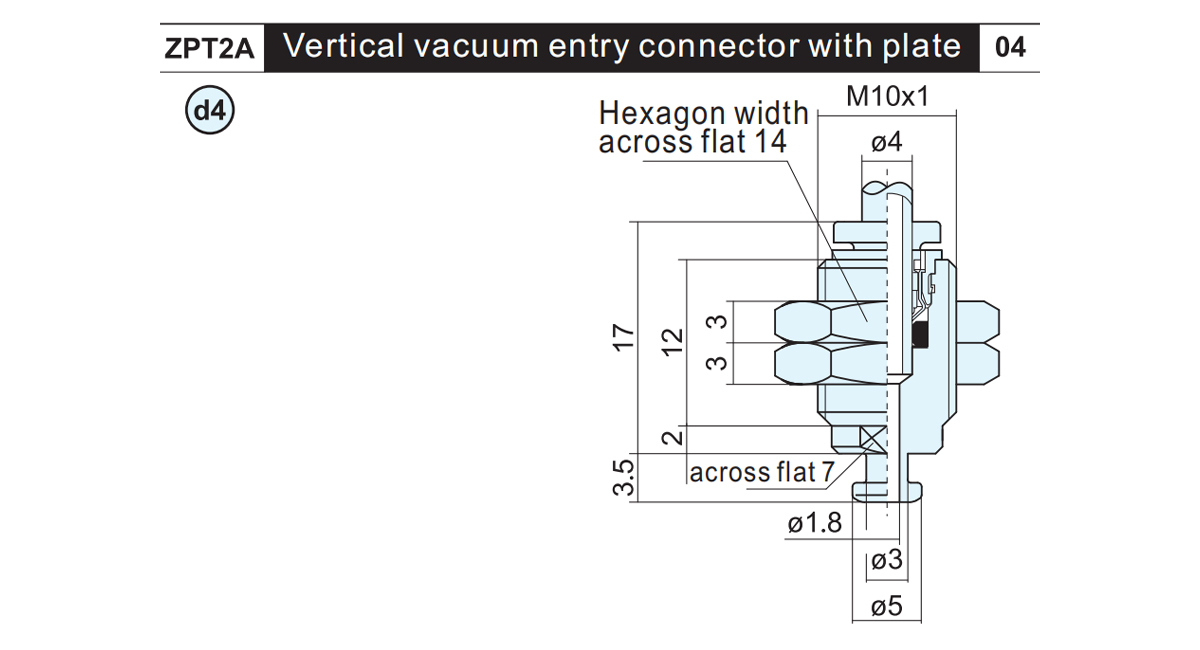

    No bahagian penyesuai Berat badan Berat badan Applicable pad
    ZPT2A-04-A10 9.8 C1 C2

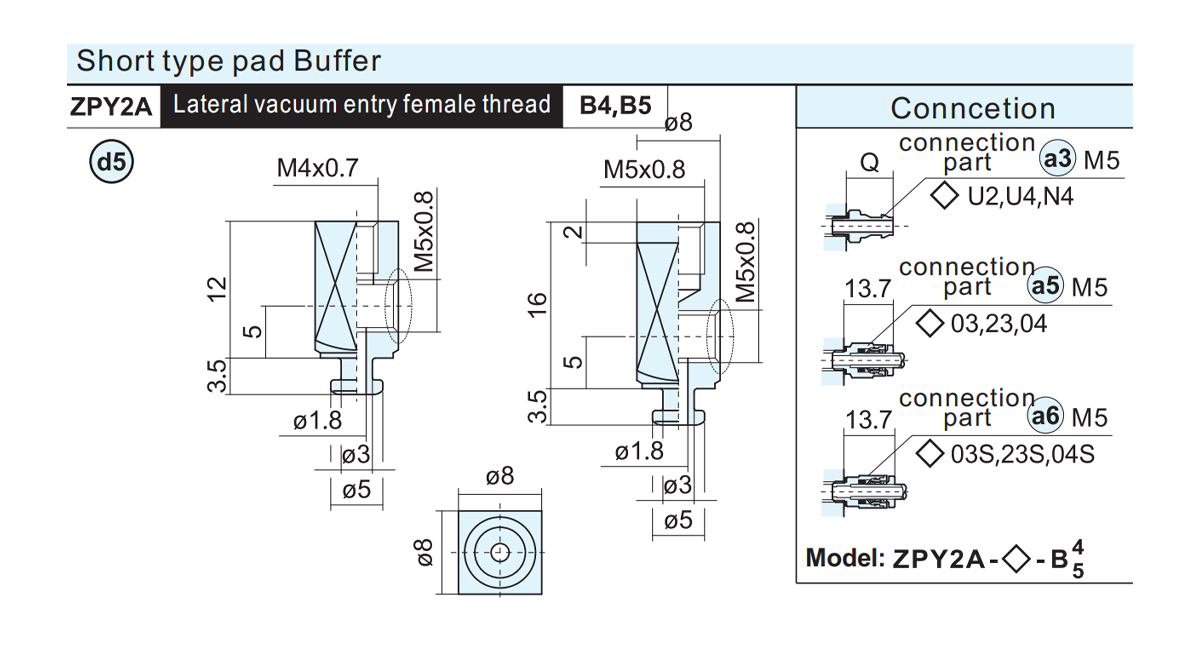

    No bahagian penyesuai Berat badan Pad yang berkenaan
    ZPY2A-B5-B4 5.2 C1 C2
    ZPY2A-B5-B5 6.6

    No bahagian penyesuai Berat badan Pad yang berkenaan
    ZPY2B-B5-B4 4.9 C1 C2
    ZPY2B-B5-B5 6.2

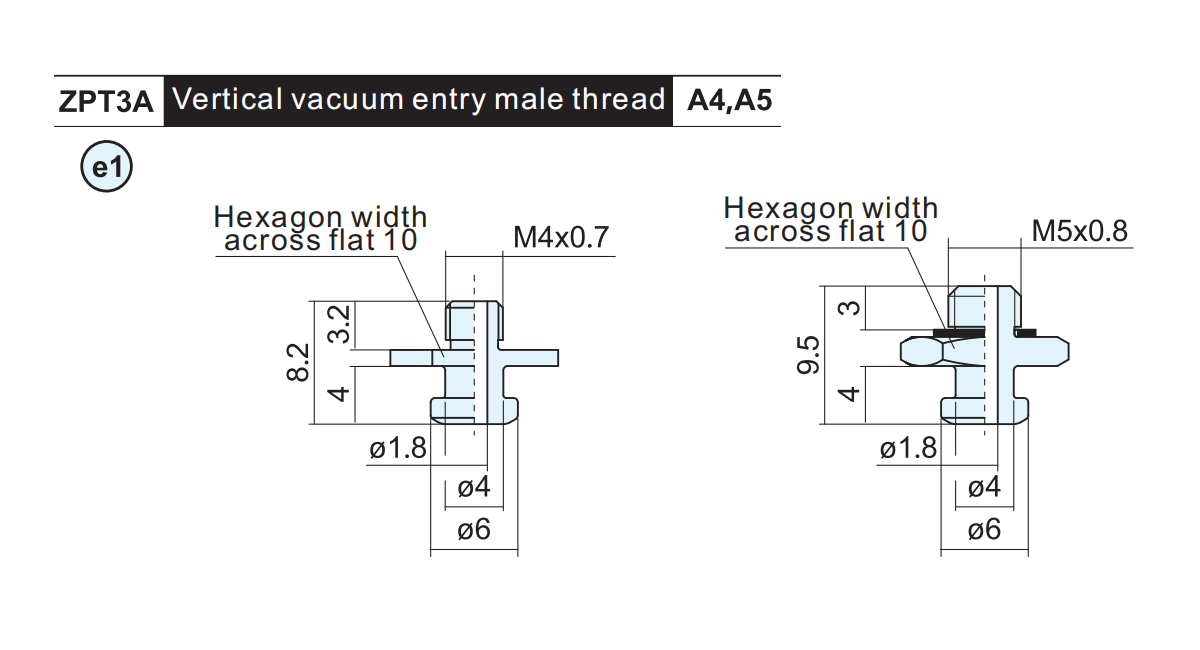

    No bahagian penyesuai Berat badan Pad yang berkenaan
    ZPT3A-A4 1.4 D1 D2
    ZPT3A-A5 2.4

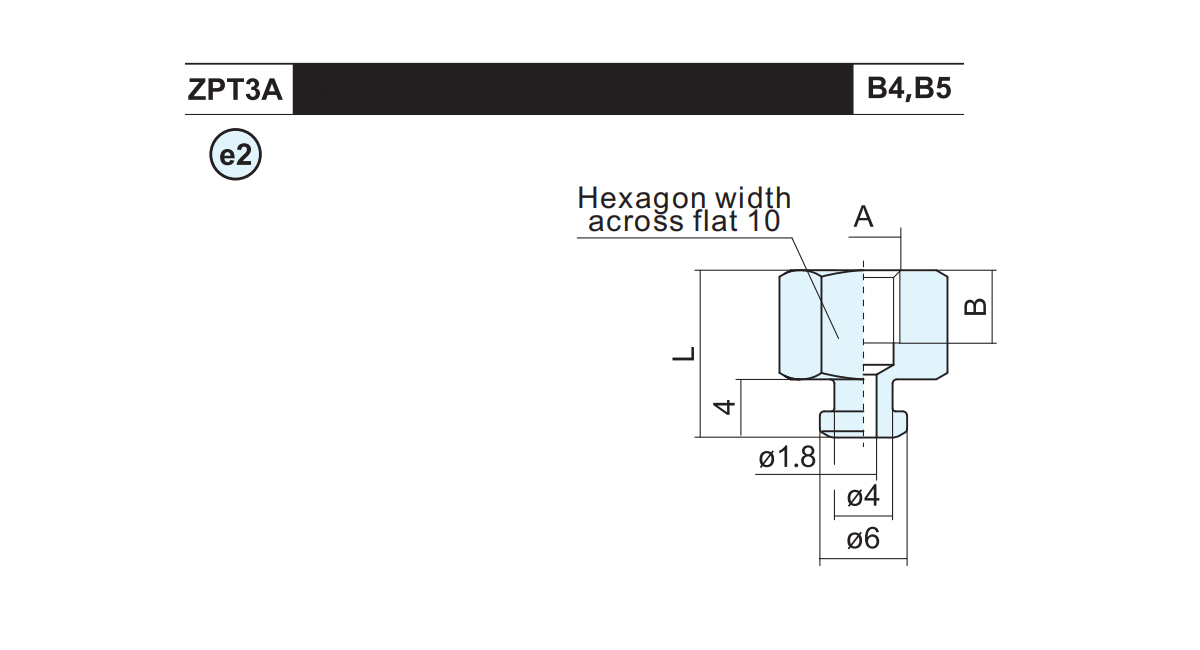

    No bahagian penyesuai A B L Berat badan Pad yang berkenaan
    ZPT3A-B4 M4×0.7 4 10 4.4 D1 D2
    ZPT3A-B5 M5×0.8 5 11.5 5.2

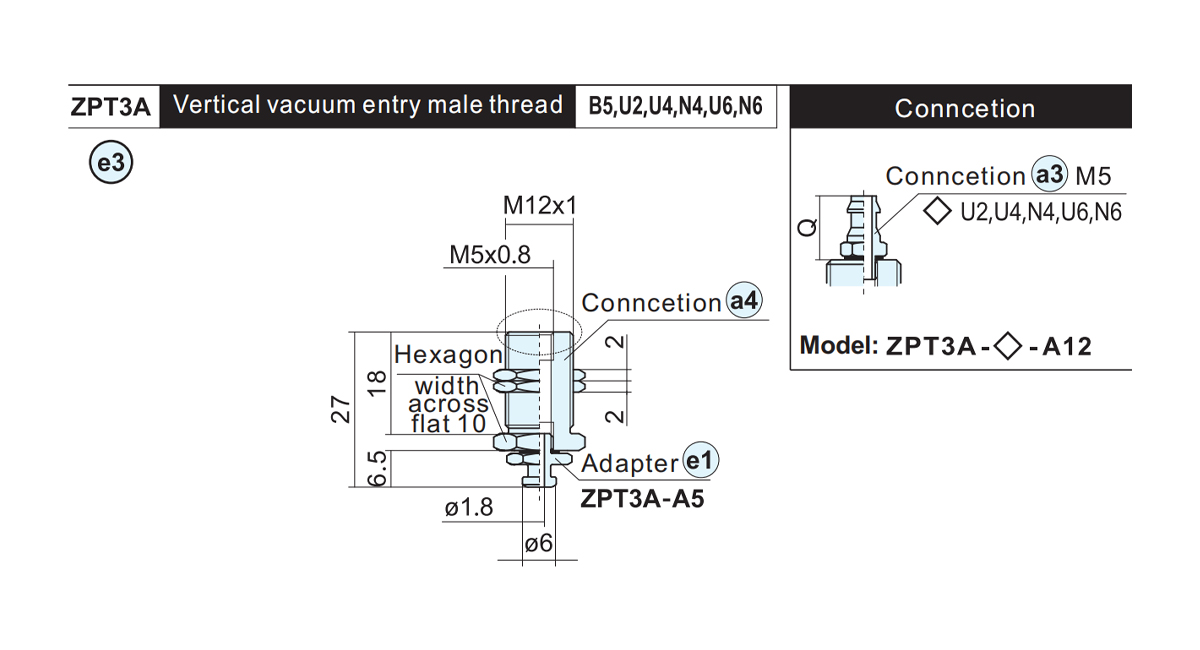

    No bahagian penyesuai Berat badan Conncetion Pad yang berkenaan
    ZPT3A-B5-A12 20.3 ZPEA-B5-A12 D1 D2

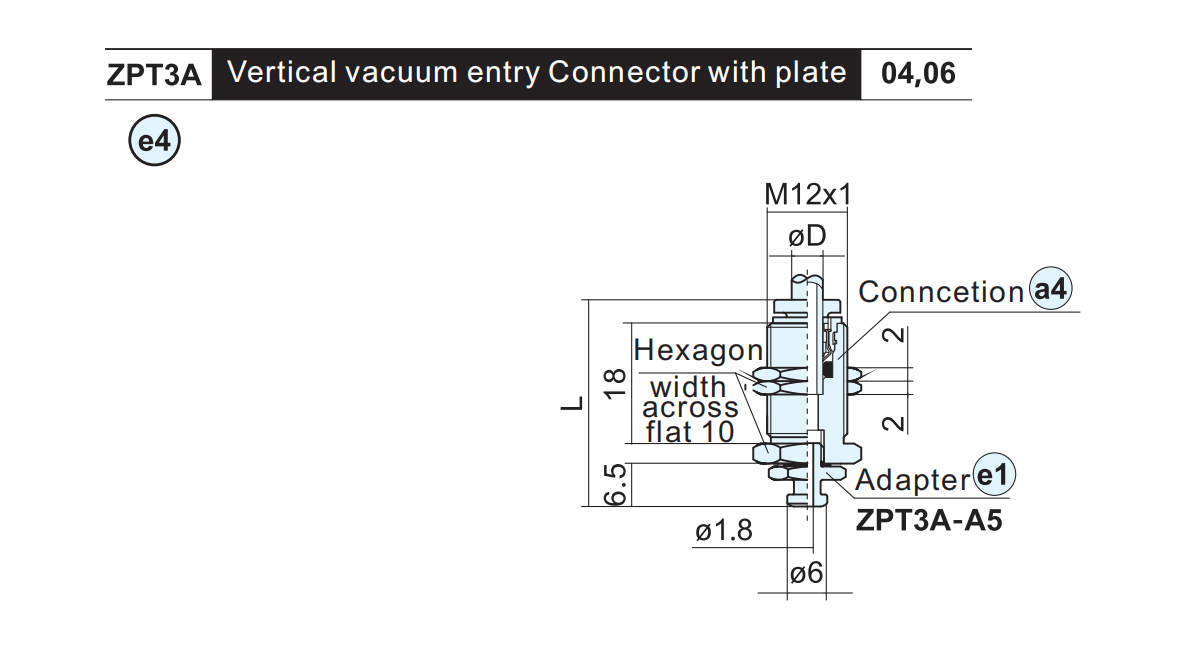

    No bahagian penyesuai. ØD L Berat badan Conncetion Pad yang berkenaan
    ZPT3A-04-A12 4 30 19.2 ZPEA-04-A12 D1 D2
    ZPT3A-06-A12 6 30.2 17.2 ZPEA-06-A12

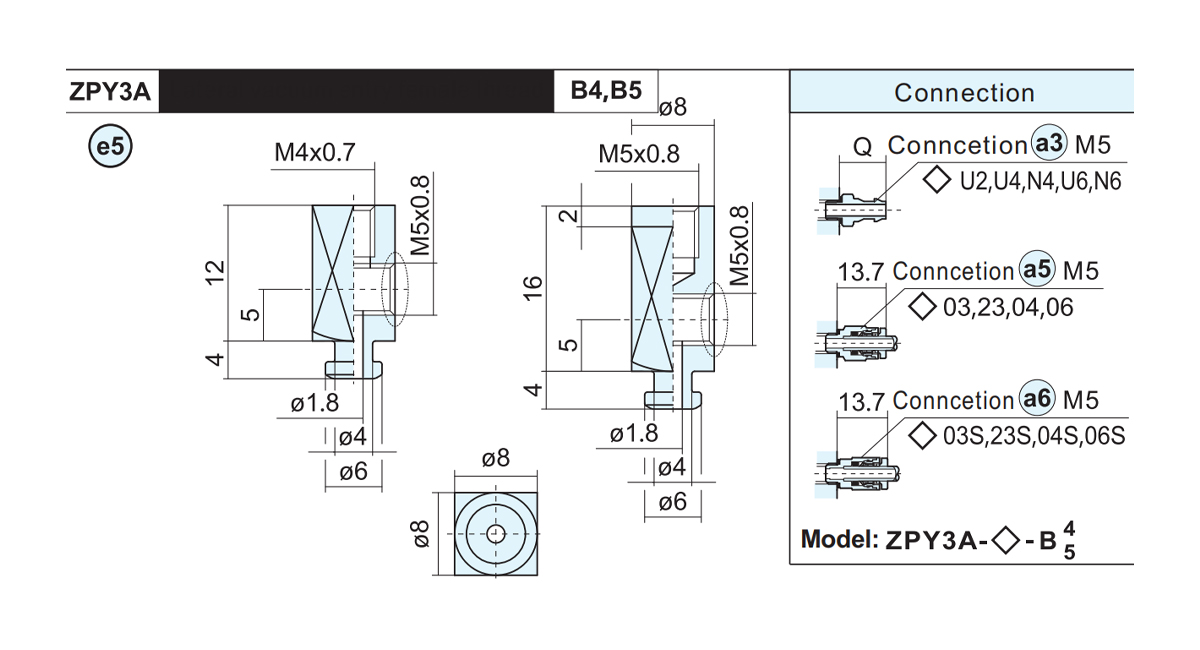

    No bahagian penyesuai Berat badan Pad yang berkenaan
    ZPY3A-B5-B4 5.6 D1 D2
    ZPY3A-B5-B5 7.1

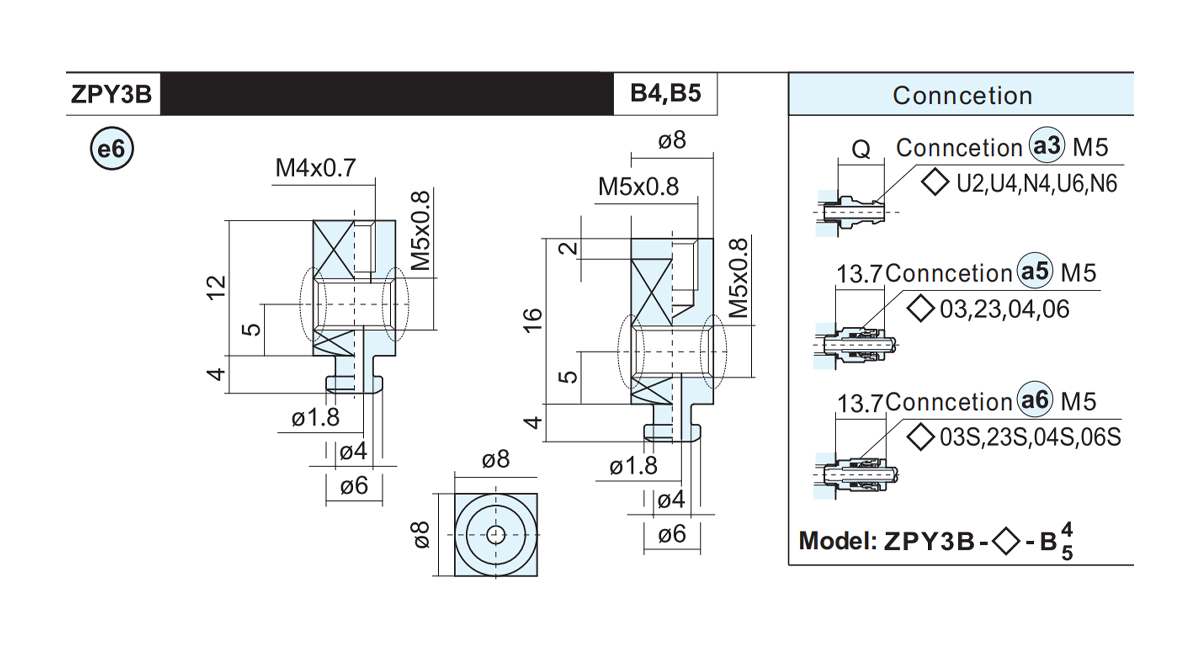

    No bahagian penyesuai Berat badan Pad yang berkenaan
    ZPY3B-B5-B4 5.2 D1 D2
    ZPY3B-B5-B5 6.8

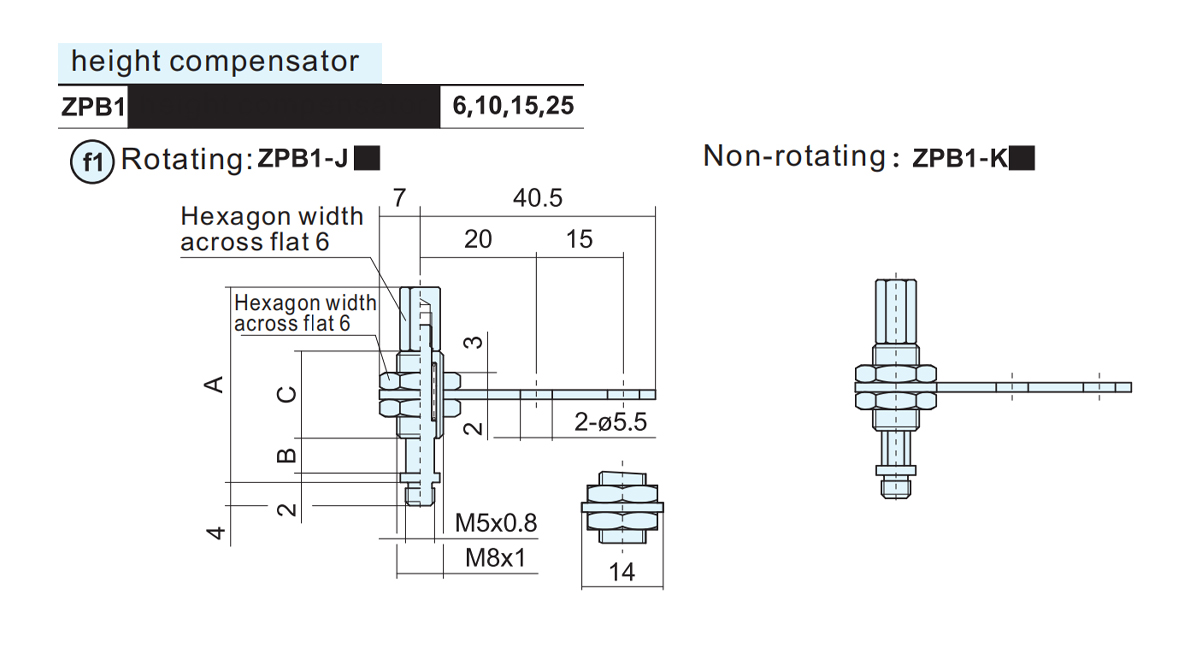

    Model A B C ●Berat badan
    J K
    ZPB1-●6 34 6 15 22.8 22.3
    ZPB1-●10 66 10 43 29.7 28.6
    ZPB1-●15 71 15 30.8 30.2
    ZPB1-●25 81 25 32.1 31.9

    ●Jenis pemampas ketinggian:Berputar(J),Tidak berputar(K)

    ■Lejang penampan(mm):6,10,15,25

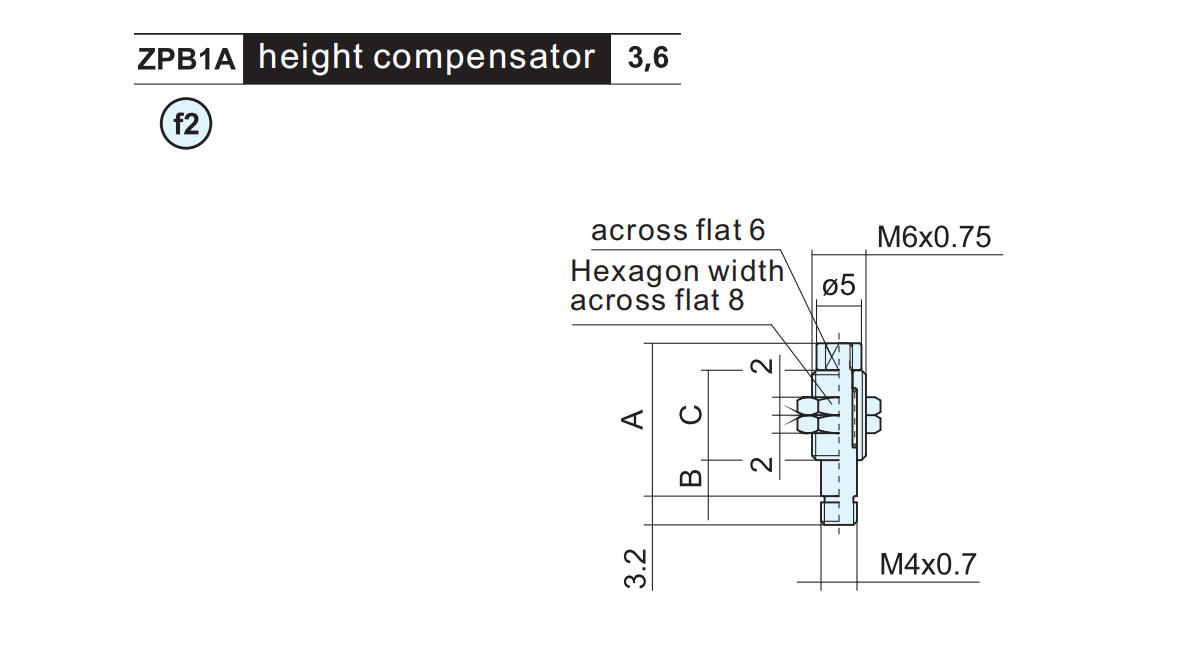

    Model A B C Berat badan
    ZPB1A-J3 17 4 10 3.5
    ZPB1A-J6 24 7 14 4.4

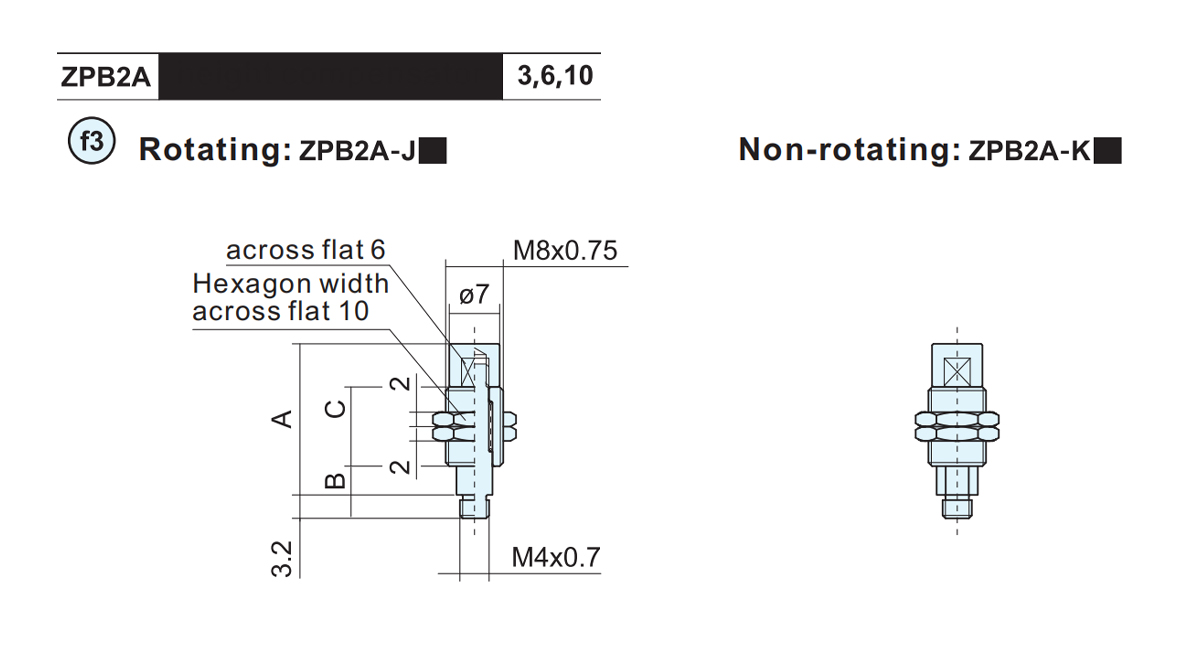

    Model A B C ●Berat badan
    J K
    ZPB2A-●3 21.5 4 11 7.2 7.2
    ZPB2A-●6 28 7 14.5 8.8 8.5
    ZPB2A-●10 38 11 20.5 11.2 9.3

    ●Jenis pemampas ketinggian:Berputar(J),Tidak berputar(K)

    ■Lejang penampan:3,6,10

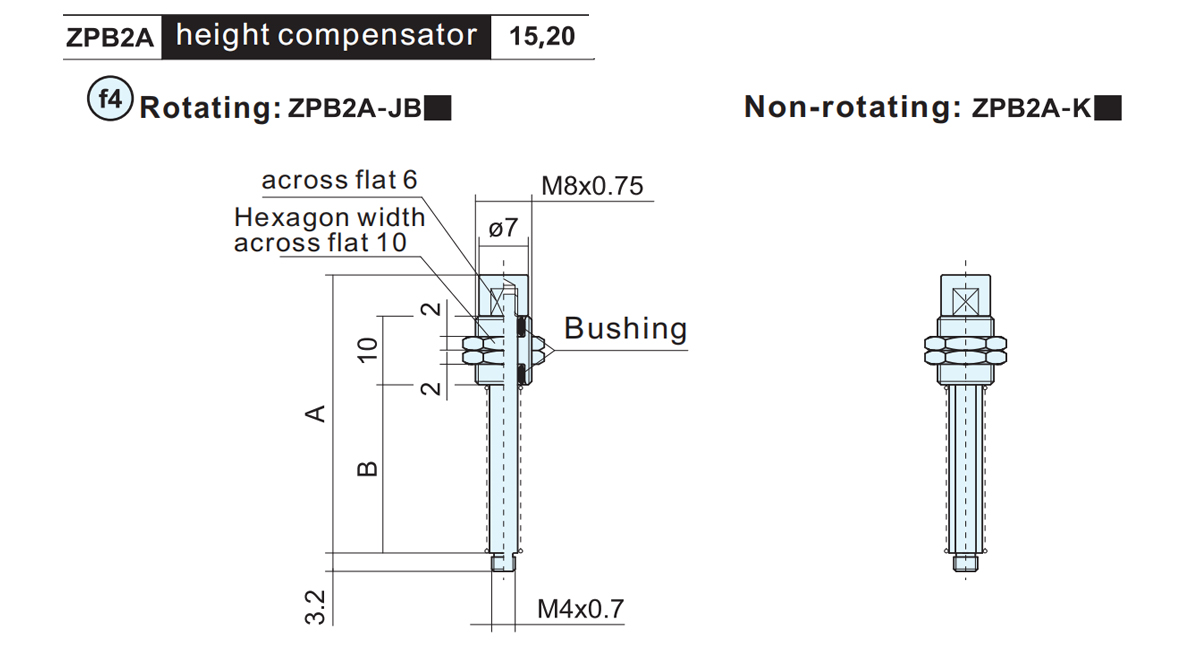

    Model A B ●Berat badan
    JB K
    ZPB2A-●15 41 24.5 8 10
    ZPB2A-●20 48.5 32 8.7 11.1

    ●Jenis pemampas ketinggian:Berputar(J),Tidak berputar(K)

    ■Lejang penampan:15,20

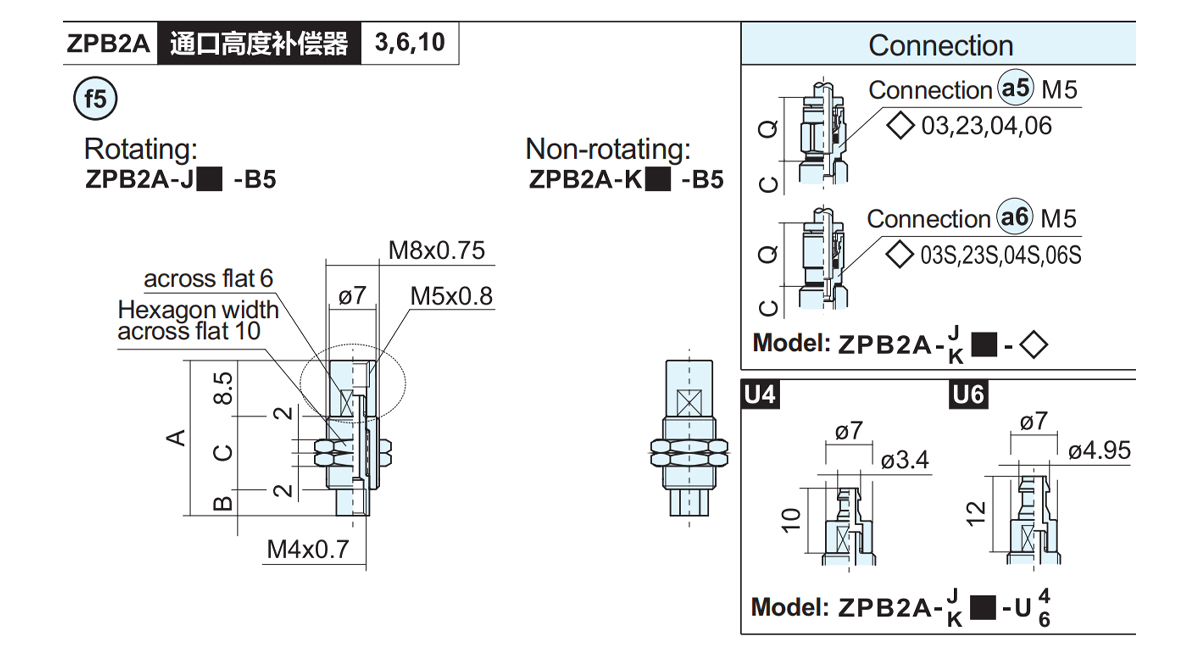

    Model A B C ●Berat badan
    J K
    ZPB2A-●3-B5 23.5 4 11 6.4 6.2
    ZPB2A-●6-B5 30 7 14.5 7.7 7.4
    ZPB2A-●10-B5 40 11 20.5 9.9 9.3

    ●Jenis pemampas ketinggian:Berputar(J),Tidak berputar(K)

    ■Lejang penampan:3,6,10

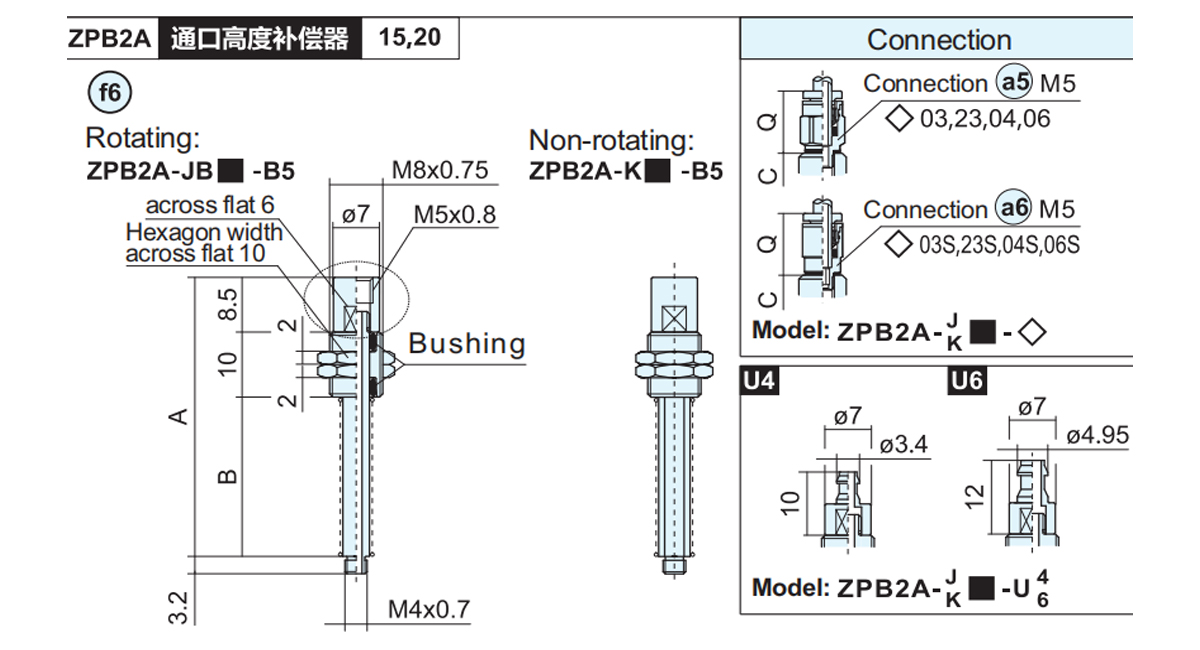

    Model A B ● Berat
    JB K
    ZPB2A-●15-B5 43 24.5 8.1 10.1
    ZPB2A-●20-B5 50.5 32 8.7 11.3
    ●Jenis pemampas ketinggian:Pusing(J),Tidak Putar(K) □Pukulan penampan:15,20

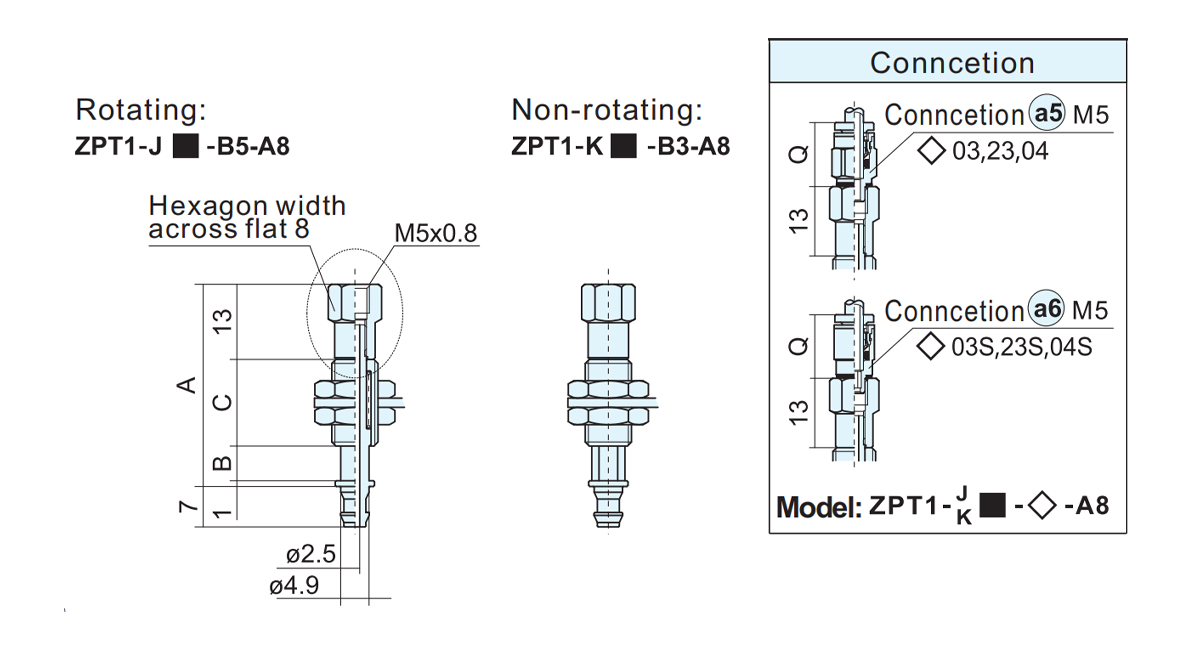

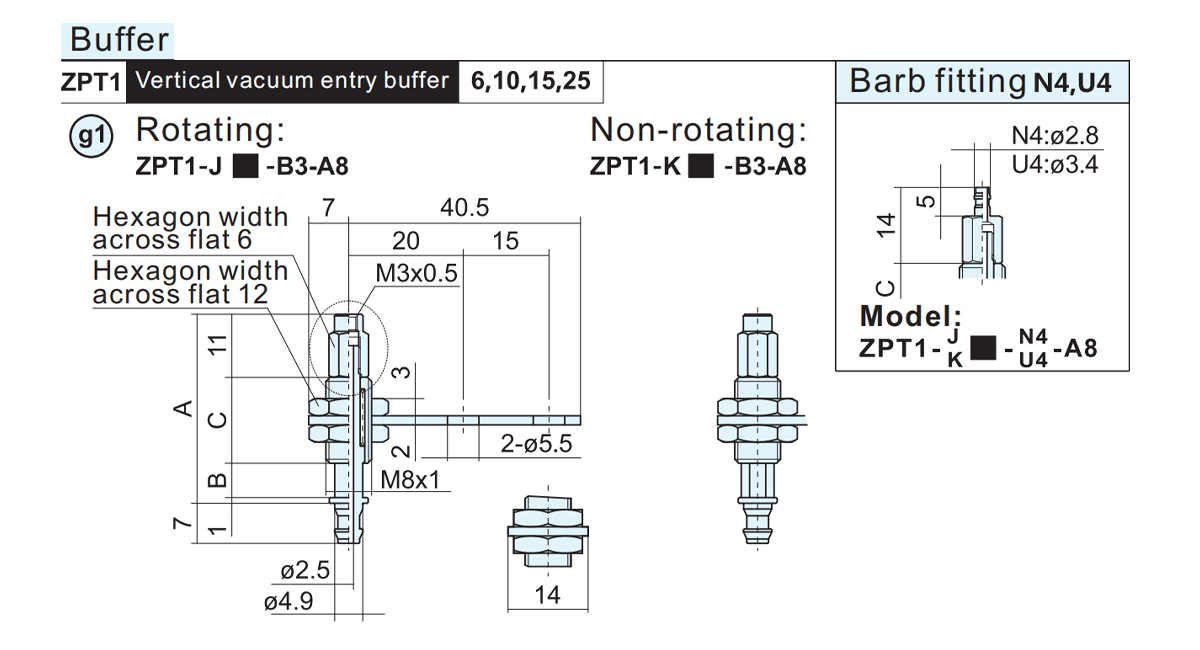

    Model A B C ●Berat badan Pad yang berkenaan
    J K
    ZPT1-●6-B3-A8 32 6 15 20.3 20.2 A1 A2 A3 A4
    ZPT1-●10-B3-A8 65 10 43 26.7 25.1
    ZPT1-●15-B3-A8 70 15 27 28.7
    ZPT1-●25-B3-A8 80 25 28.2 28.9
    ●Jenis pemampas ketinggian:Berputar(J),Tidak berputar(K)■Lejang penampan(mm):6,10,15,25

    Model A B C ●Berat badan Pad yang berkenaan
    J K
    ZPT1-●6-B5-A8 34 6 15 22.2 20.2 A1 A2 A3
    ZPT1-●10-B5-A8 67 10 43 28.6 28.9
    ZPT1-●15-B5-A8 72 15 28.9 29.1
    ZPT1-●25-B5-A8 82 25 30.4 30.6

    Model A B C Berat badan Pad yang berkenaan
    ZPT1A-J3-B3 21 4 10 4.6 B1
    ZPT1A-J6-B3 28 7 14 5.5
    ■Lejang penampan:3,6

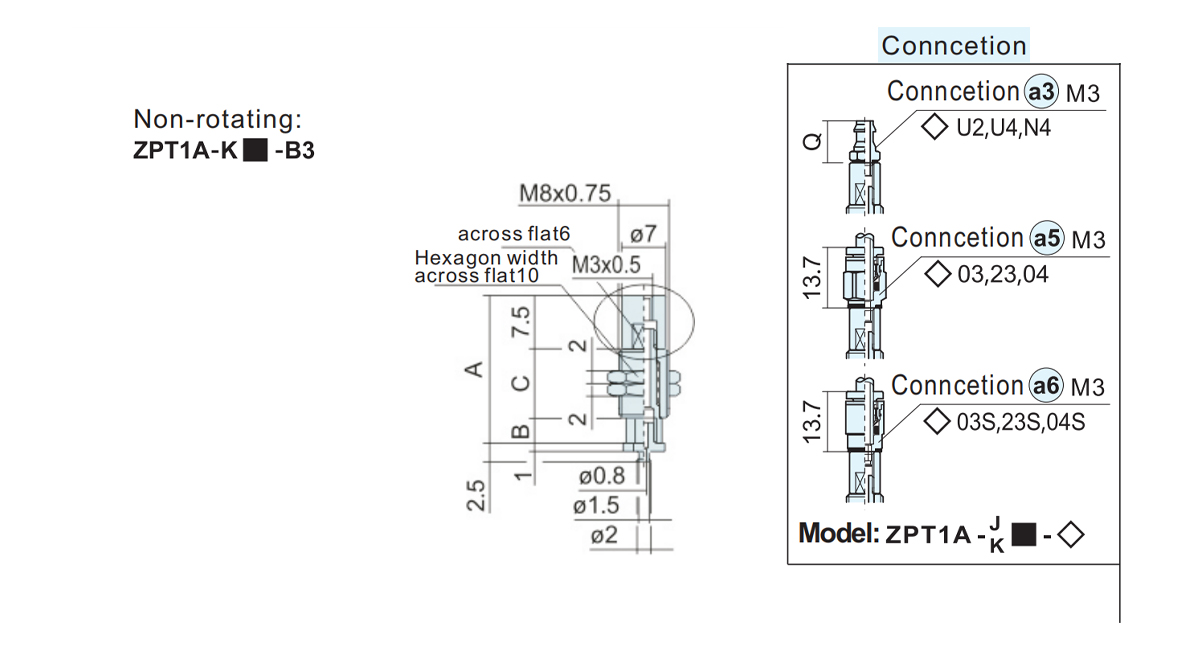

    Model A B C Berat badan Pad yang berkenaan
    ZPT1A-K3-B3 22.5 4 11 6.6 B1
    ZPT1A-K6-B3 29 7 14.5 7.8
