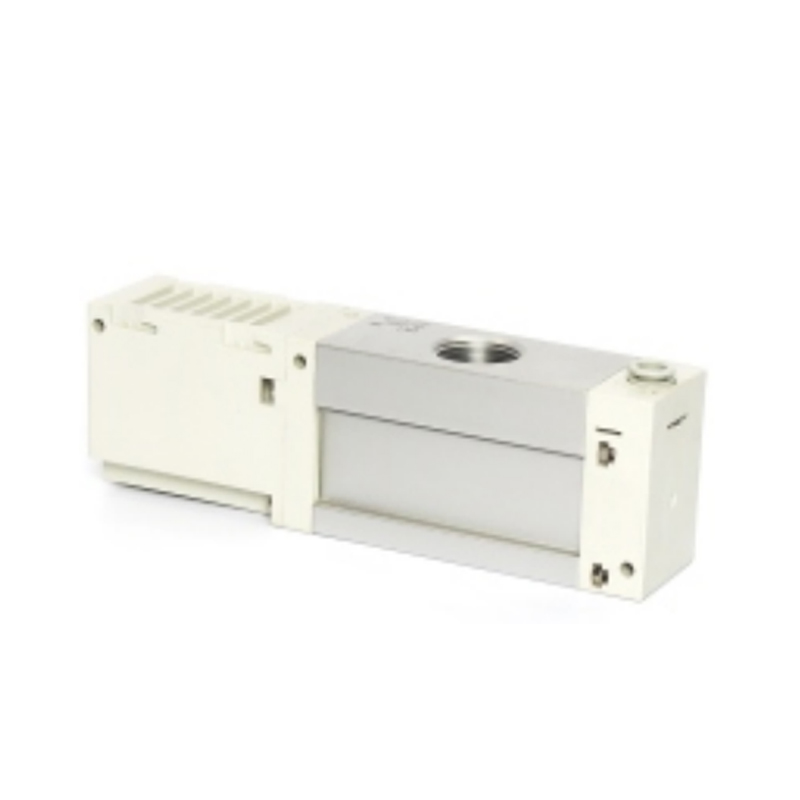

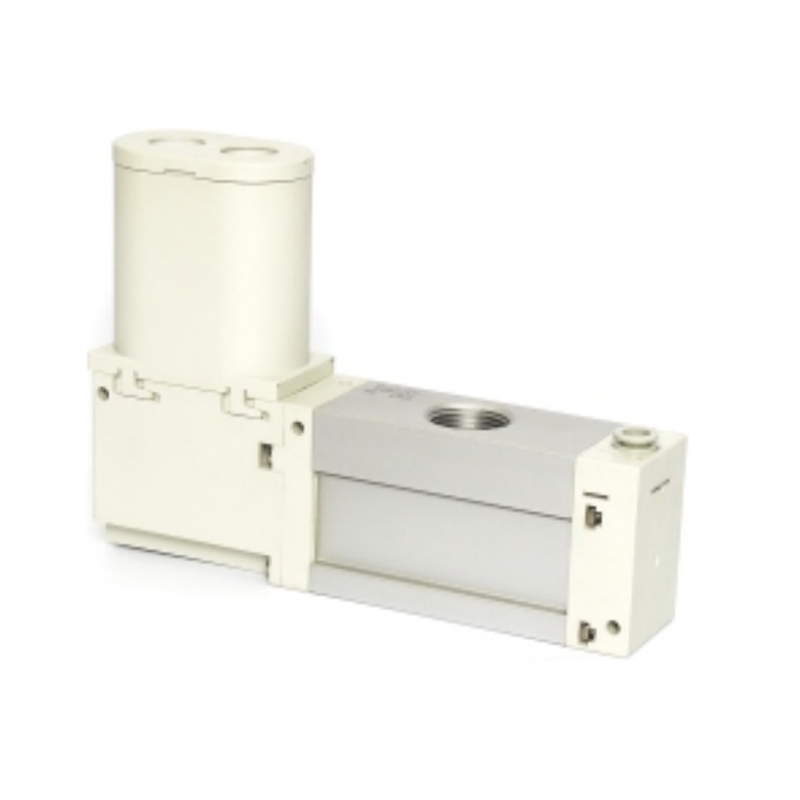

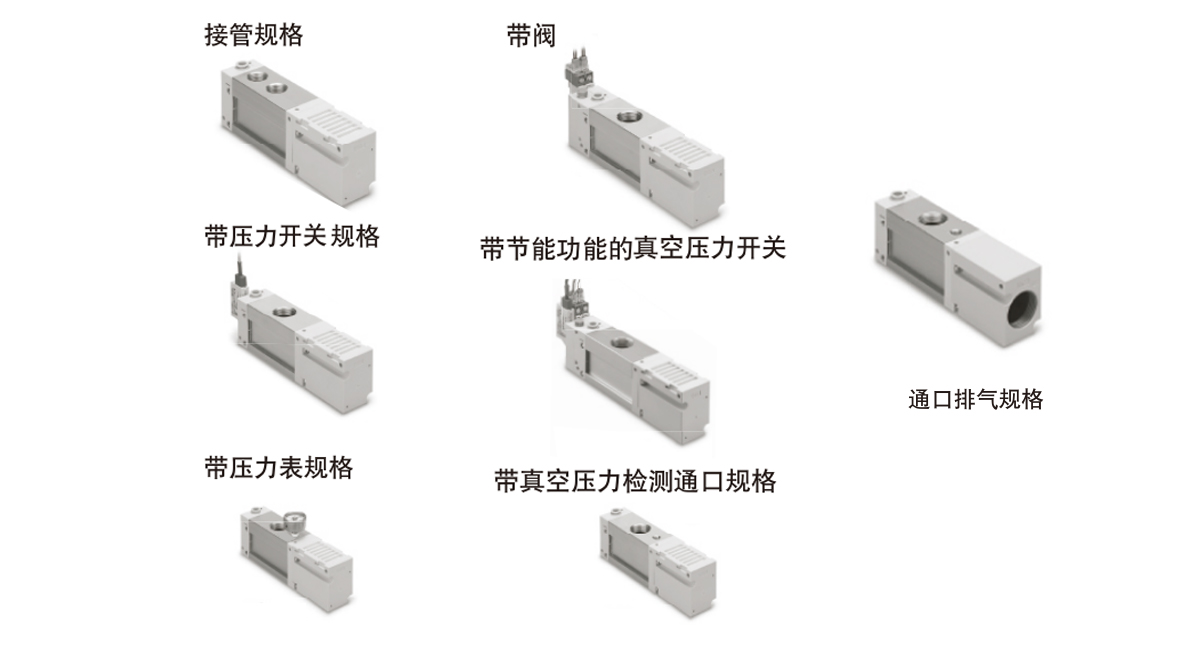

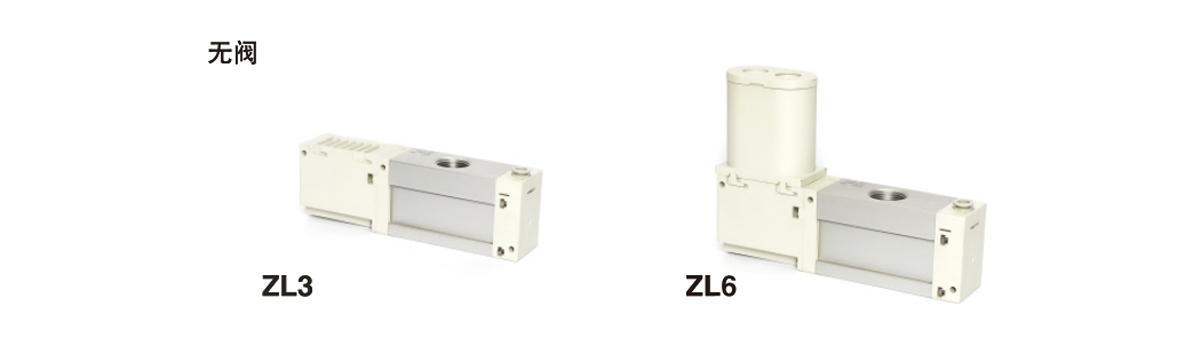

Ejector Vakum Berbilang Peringkat Siri ZL3/ZL6

ZL3/ZL6 Series Multistage Vacuum Ejector ialah unit penjanaan vakum modular yang dibina berdasarkan prinsip Venturi berbilang peringkat. Ia direka bentuk untuk senario di mana tekanan negatif yang stabil perlu dijana dengan cepat dalam automasi industri dan sesuai untuk mencengkam, menjerap atau membetulkan pelbagai bahan kerja.

• Reka bentuk struktur berbilang peringkat

Struktur tiub Venturi siri diguna pakai untuk mencapai penukaran langkah demi langkah tenaga udara termampat. Aliran udara dikembangkan dalam pelbagai peringkat untuk menguatkan kesan vakum langkah demi langkah. Berbanding dengan struktur satu peringkat di bawah keadaan sumber udara yang sama, ia boleh menghasilkan kapasiti sedutan yang lebih tinggi atau mengurangkan penggunaan udara termampat.

•Pengoptimuman kestabilan vakum

Saluran aliran dalaman dioptimumkan khas untuk menyekat pergolakan dan mengimbangi turun naik tekanan pada setiap peringkat. Reka bentuk ini memastikan tahap vakum yang stabil semasa kerja berterusan atau sedikit perubahan dalam beban, mengurangkan risiko objek yang disedut menjadi longgar.

•Penyesuaian keadaan kerja yang fleksibel

Komponen teras mempunyai julat toleransi aliran yang luas dan serasi dengan tekanan belakang ekzos yang berbeza dan keadaan kebocoran. Ia amat sesuai untuk operasi penjerapan bahan kerja bukan standard dengan permukaan berliang, kelengkungan kompleks atau kebolehtelapan udara surih.

•Ciri tindak balas pantas

Rongga pra-mampatan dan saluran aliran inersia rendah bekerjasama untuk mencapai penubuhan dan pelepasan vakum milisaat. Ia memenuhi keperluan aplikasi untuk mula dan berhenti kerap dalam irama automasi berkelajuan tinggi dan memendekkan masa menunggu kitaran.

•Penyatuan fungsi modular

Badan utama menyimpan antara muka laluan gas standard dan struktur kedudukan pemasangan untuk menyokong penyepaduan pantas suis vakum, unit penapis atau komponen penyenyap. Modul berfungsi boleh dikonfigurasikan secara fleksibel mengikut kerumitan sistem untuk mengurangkan kerumitan saluran paip keseluruhan.

E-mel: manager@cktworld.com
Muat Turun
SEBELUM：Tiada artikel sebelumnya
SELEPAS：Ejector Vakum Berbilang Peringkat Siri ZL1

  • ZL3 ZL6
    Model ZL3M□□ ZL3H□□ Model ZL6M□□ ZL6H□□
    Diameter muncung [mm] 1.9 1.5 Diameter muncung [mm] 1.9×2 1.5×2
    Tekanan bekalan standard [MPa] 0.35 0.50 Tekanan bekalan standard [MPa] Tanpa injap 0.35 0.50
    Tekanan vakum maksimum [kPa] Nota 1) -91 -93 Dengan injap 0.37 0.52
    Kadar aliran pengambilan maksimum [L/min (ANR)] 280 Tekanan vakum maksimum [kPa] Nota 1) -91 -93
    300 Kadar aliran penyedutan maksimum [L/min (ANR)] 580
    Penggunaan udara [L/min (ANR)] 150 135 Spesifikasi pengambilalihan/pengudaraan 600
    Julat tekanan bekalan [MPa] 0.2～0.6 Penggunaan udara [L/min (ANR)] 300 270
    Julat suhu operasi [°C] -5 hingga 50 (tiada pembekuan atau pemeluwapan) Julat tekanan bekalan [MPa] 0.2～0.6
    Cecair operasi Udara Julat suhu operasi [℃] -5 hingga 50 (tiada pembekuan atau pemeluwapan)
    Rintangan getaran [m/s²] Nota 2) 20 Cecair operasi Udara
    Rintangan hentaman [m/s²] Nota 3) 100 Rintangan getaran [m/s²] Nota 2) 20
    Rintangan hentaman [m/s²] Nota 3) 100
    Nota 1) Nilai yang diperoleh di bawah keadaan pengukuran syarikat kami pada tekanan bekalan standard. Nilai ini mungkin berbeza bergantung pada tekanan atmosfera (iklim, ketinggian, dsb.) atau kaedah pengukuran.
    Nota 2) 10 hingga 500 Hz, 2 jam dalam setiap arah X, Y dan Z (tiada bekalan kuasa, nilai awal).
    Nota 3) 3 kali dalam setiap arah X, Y dan Z (tiada bekalan kuasa, nilai awal).

    Injap bekalan, spesifikasi injap pecah
    Model ZL3-JSY3140
    Masa tindak balas (pada 0.5 MPa) Kurang daripada 27 ms Nota 1)
    Kekerapan operasi maksimum 5Hz
    Operasi manual Jenis tolak tidak mengunci
    Voltan terkadar gegelung DC24V
    Turun naik voltan yang dibenarkan ±10% daripada voltan terkadar
    Penggunaan kuasa 0.4W

    Spesifikasi tolok tekanan
    Model GZ33-K1K-01-X56 GZ33-P1C-N01-X55
    Unit tekanan kPa inHg dan psi digunakan bersama untuk menunjukkan
    Julat tekanan -100～100kPa -30inHg～14psi
    Benang sambungan R1/8 NPT1/8
    Ketepatan Bahagian vakum ±3% F.S., bahagian tekanan positif ±5% F.S.
    Berat badan 30g

    Bunyi ekzos (nilai rujukan)
    Model ZL3 ZL6
    Bunyi ekzos [dB(A)] 68

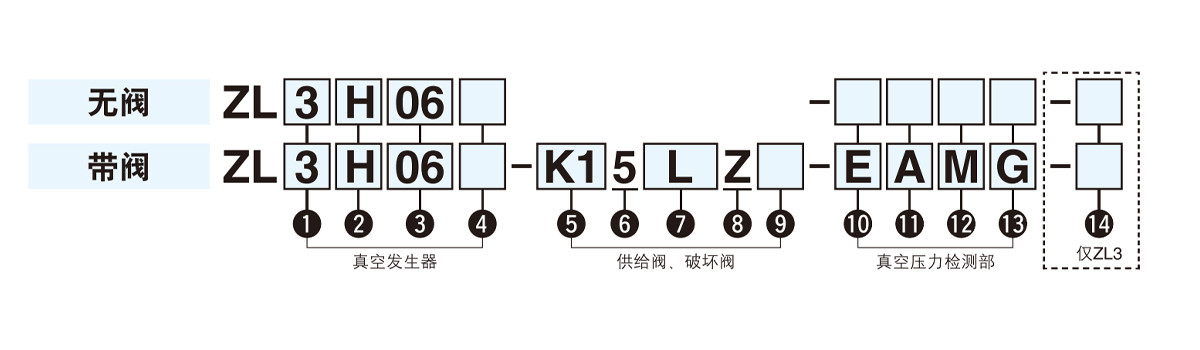

  • ① Kadar aliran pengambilan maksimum ② Tekanan bekalan standard ④Spesifikasi ekzos ⑦Kaedah wayar plumbum keluar
    3 300L/min(ANR)※1 H 0.50MPa Tidak bertanda Ekzos muffler Jenis soket berbentuk L
    6 600L/min(ANR)※1 P Buka ekzos
    ※1 Apabila menyambung paip dan pengudaraan

    L: Panjang wayar 0.3 m

    ③ Port saiz/bekalan (1/P) vakum (2/V) sesuai untuk diameter luar paip
    Mark Bolong vakum (2/V). Bekalan (1/P) Melalui pelabuhan
    06 Rc3/4 Penyambung lurus 8 mm
    04 2×Rc1/2 (spesifikasi paip sub-agihan)
    06L G3/4 Penyambung siku 8 mm
    04L 2×G1/2 (spesifikasi paip cawangan)
    ⑤Injap bekalan dan gabungan injap pecah ⑩Jabatan Pengujian Tekanan Vakum
    K1 Injap bekalan (N.C.), injap pecah (N.C.) Tidak bertanda tiada
    ⑥Voltan terkadar GN Dengan port ujian tekanan vakum (G):
    5 DC24V
    G Tolok tekanan

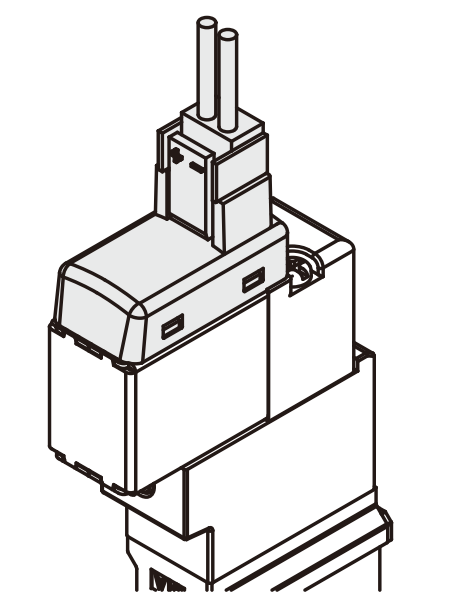

    ⑧ Lampu penunjuk dan litar perlindungan voltan lampau
    Z Dengan lampu penunjuk dan litar perlindungan voltan lampau E Suis tekanan vakum (vakum 2 output)
    ⑨Pengendalian manual F Suis tekanan vakum (campuran 2 output)
    Tidak bertanda Jenis tolak tidak mengunci

    ⑩Terpakai hanya apabila E/F/V dipilih dalam bahagian pengesanan tekanan vakum.
    ⑪Spesifikasi output Hanya terpakai untuk ZL3
    A Pengumpul terbuka NPN ⑭Item pilihan
    Tidak bertanda Tiada pilihan tersedia
    B Pengumpul terbuka PNP

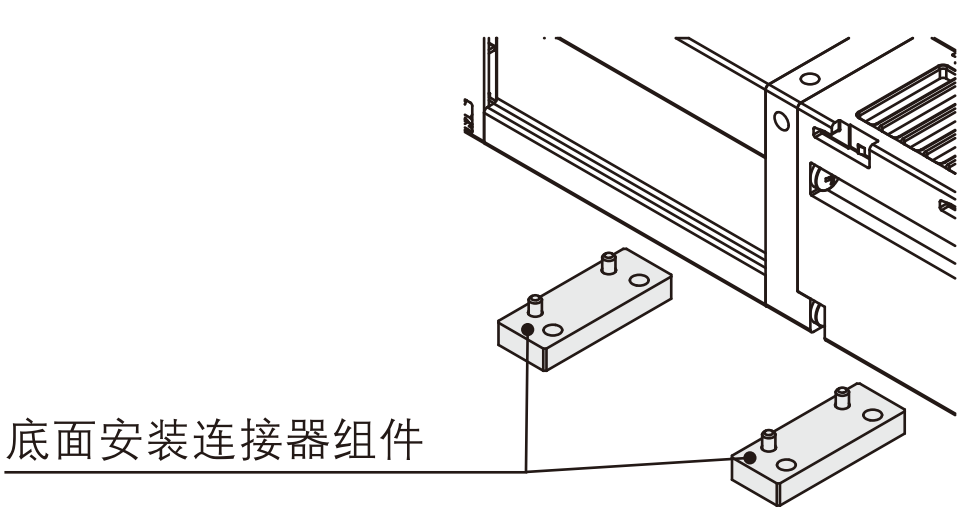

    B Pemasangan penyambung pelekap permukaan bawah※9 (termasuk dalam pakej)
    ⑫Spesifikasi unit

    ※9
    Untuk padanan dengan pemasangan penyambung dengan pic pelekap skru 27 mm pada permukaan bawah Model ZL212 sebelumnya. Diperlukan apabila menggantikan Model ZL212 sebelumnya dengan pelekap permukaan bawah. (2 keping setiap set, termasuk 4 skru). Lubang pelekap sisi boleh ditukar ganti walaupun tanpa pilihan.

    Tidak bertanda Dengan fungsi penukaran unit
    M Unit SI tetap (kPa)
    P Dengan fungsi penukaran unit (initial value psi)※10
    ⑬Spesifikasi wayar
    Tidak bertanda Wayar yang dicabut
    G Pendawaian dengan plag(2 m panjang) (pakej yang sama)

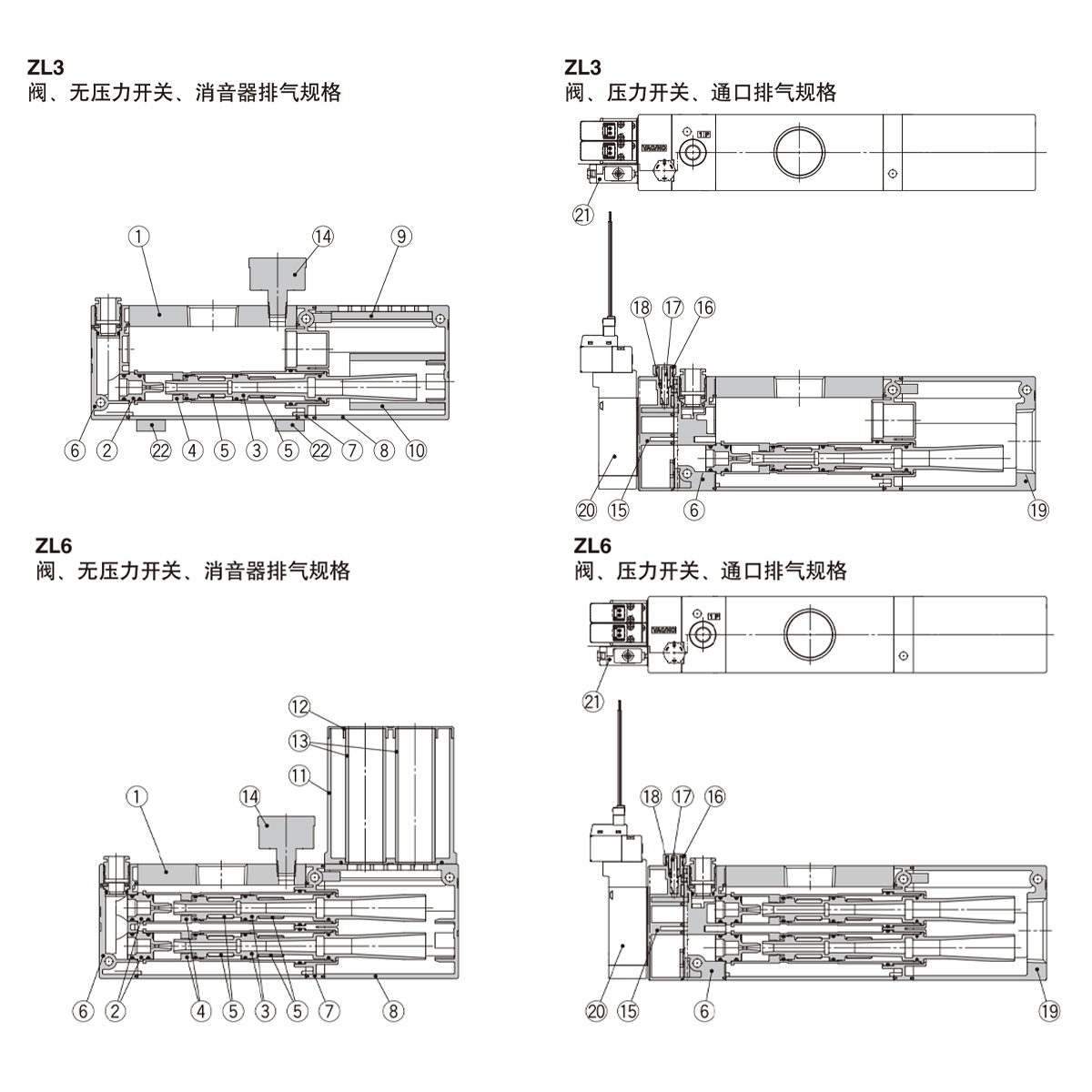

  • Bahagian komponen
    Nombor Nama bahan Nota Nombor Nama bahan Nota
    1 Badan utama "Aluminium aloi
    (teranodis)"     		- 14 Tolok tekanan - -
    15 Plat injap PBT -
    2 muncung POM - 16 Roda tangan POM -
    3 Muncung Laval PBT 17 Injap jarum PBT -
    4 Lampiran POM 18 Injap jarum guide rod Loyang (penyaduran nikel tanpa elektro) -
    5 Injap sehala FKM -
    6 Penyambung hadapan PBT - 19 Blok lubang melalui Aloi aluminium (dirawat krom, bersalut) -
    7 Penyambung belakang PBT -
    8 Cangkang penyenyap 1 PBT - 20 Injap bekalan, injap pecah - -
    9 Bahan penyenyap 1 damar 21 Suis tekanan vakum - -
    10 Bahan penyenyap 2 Kain bukan tenunan 22 Pemasangan penyambung pelekap bawah Loyang (penyaduran nikel tanpa elektro) -
    11 Cangkang penyenyap 2 PBT - -
    12 Penutup penyenyap POM 23 Bahan pengedap (cincin-O, dsb.) HNBR/NBR -
    13 Bahan penyenyap 3 Kain bukan tenunan (Tidak boleh tanggal, pemasangan muffler mesti diganti) 24 Skru pemasangan Keluli (kromat trivalen) -
    - - - -

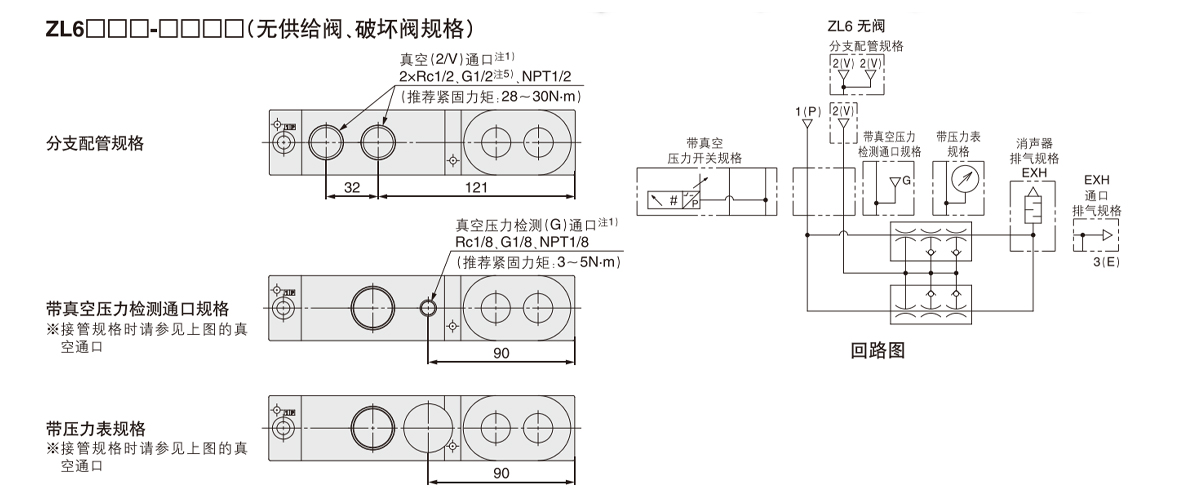

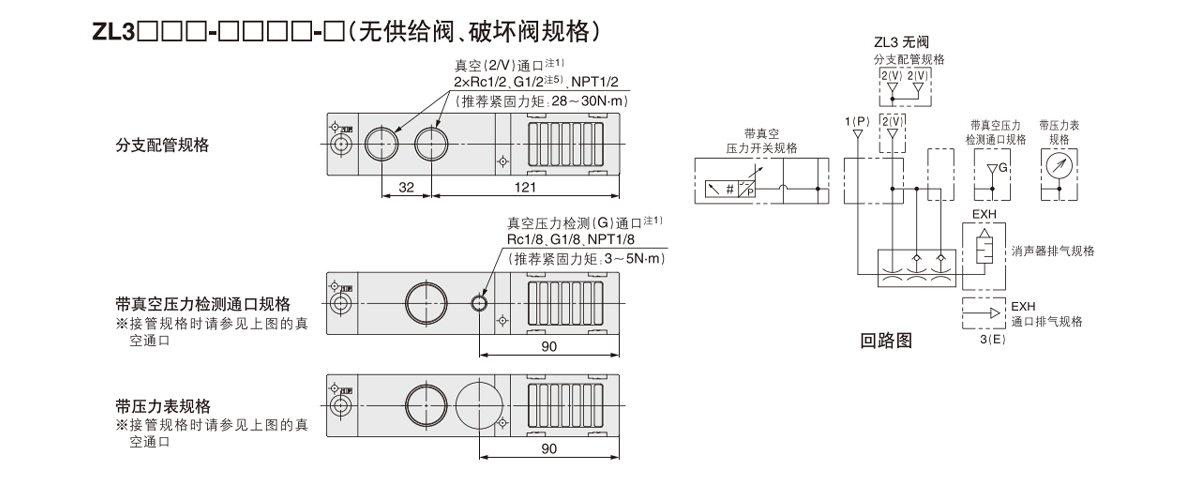

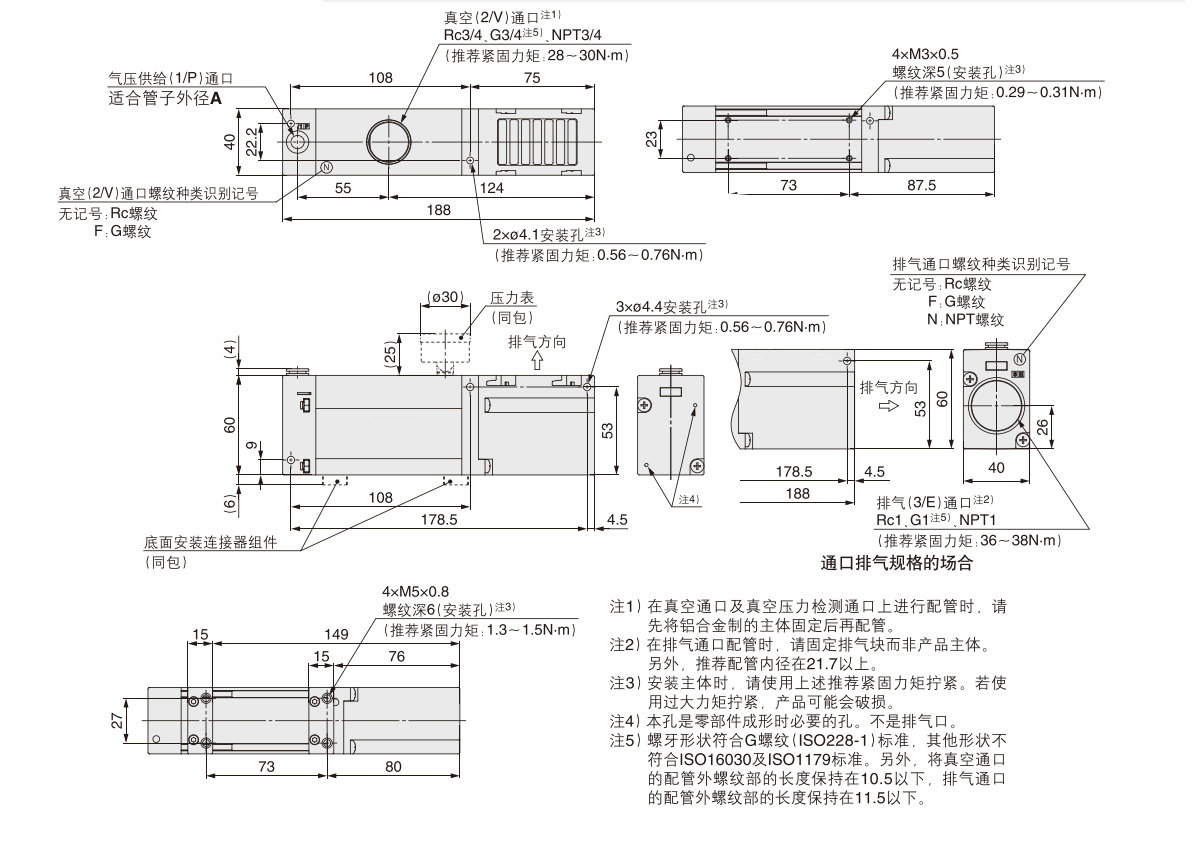

    Port bekalan tekanan udara (1/P) sesuai untuk diameter luar paip.
    A Lepaskan warna lengan
    ZL3[ □□ 8 Kelabu terang

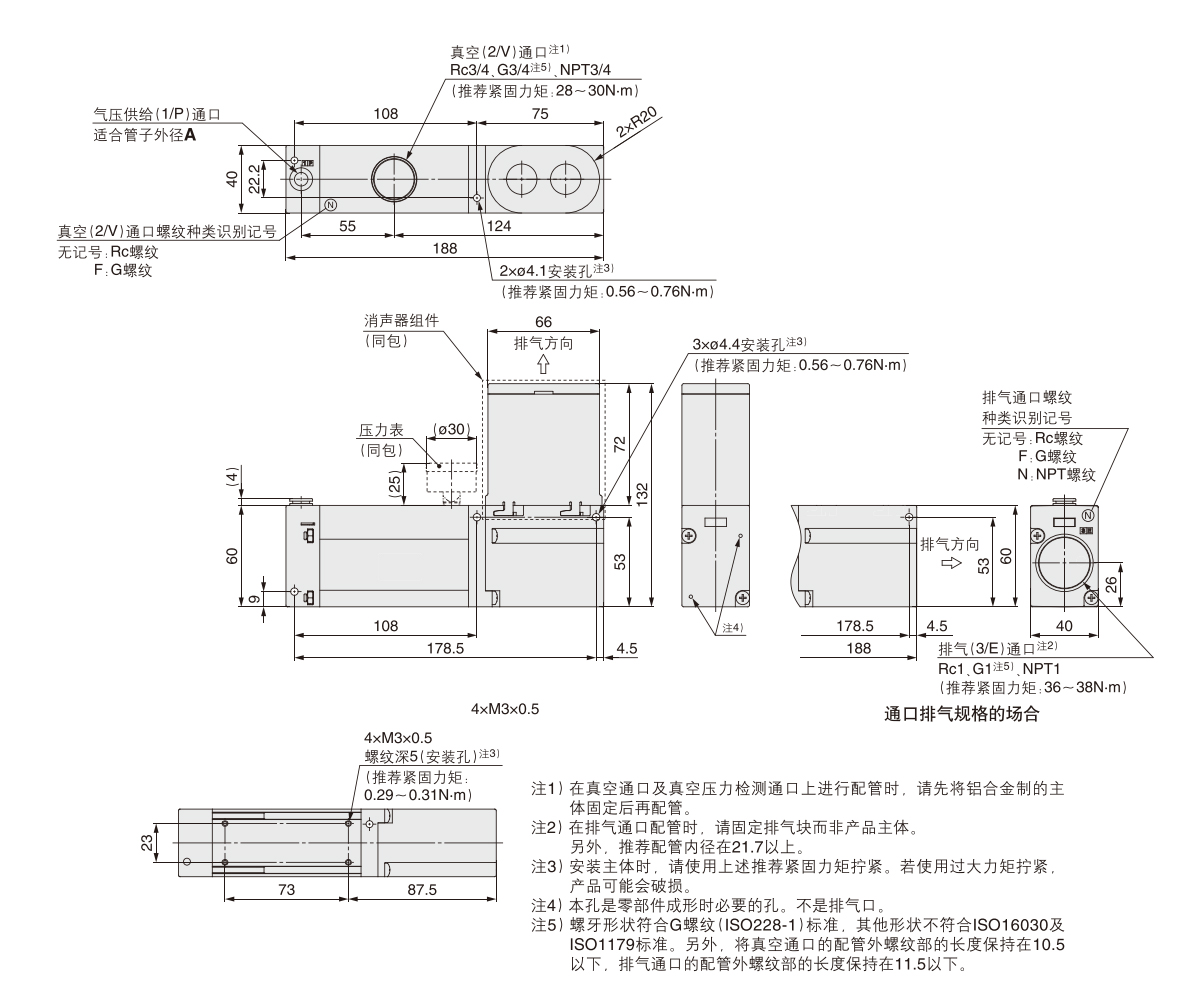

    Port bekalan tekanan udara (1/P) sesuai untuk diameter luar paip.
    A Lepaskan warna lengan
    ZL6  □ 8 Kelabu terang
