Cawan Sedut Vakum Ayunan Tugas Berat Siri ZP2 (Ø32~Ø125) Pembekal

Rumah / Produk / Komponen Vakum / Cawan Penyedut Vakum / Cawan Sedut Vakum Ayunan Tugas Berat Siri ZP2 (Ø32~Ø125)

Cawan Sedut Vakum Ayunan Tugas Berat Siri ZP2 (Ø32~Ø125) Cawan Sedut Vakum Ayunan Tugas Berat Siri ZP2 (Ø32~Ø125) Cawan Sedut Vakum Ayunan Tugas Berat Siri ZP2 (Ø32~Ø125) Cawan Sedut Vakum Ayunan Tugas Berat Siri ZP2 (Ø32~Ø125)
  • Cawan Sedut Vakum Ayunan Tugas Berat Siri ZP2 (Ø32~Ø125)
  • Cawan Sedut Vakum Ayunan Tugas Berat Siri ZP2 (Ø32~Ø125)
  • Cawan Sedut Vakum Ayunan Tugas Berat Siri ZP2 (Ø32~Ø125)
  • Cawan Sedut Vakum Ayunan Tugas Berat Siri ZP2 (Ø32~Ø125)
Cawan Penyedut Vakum

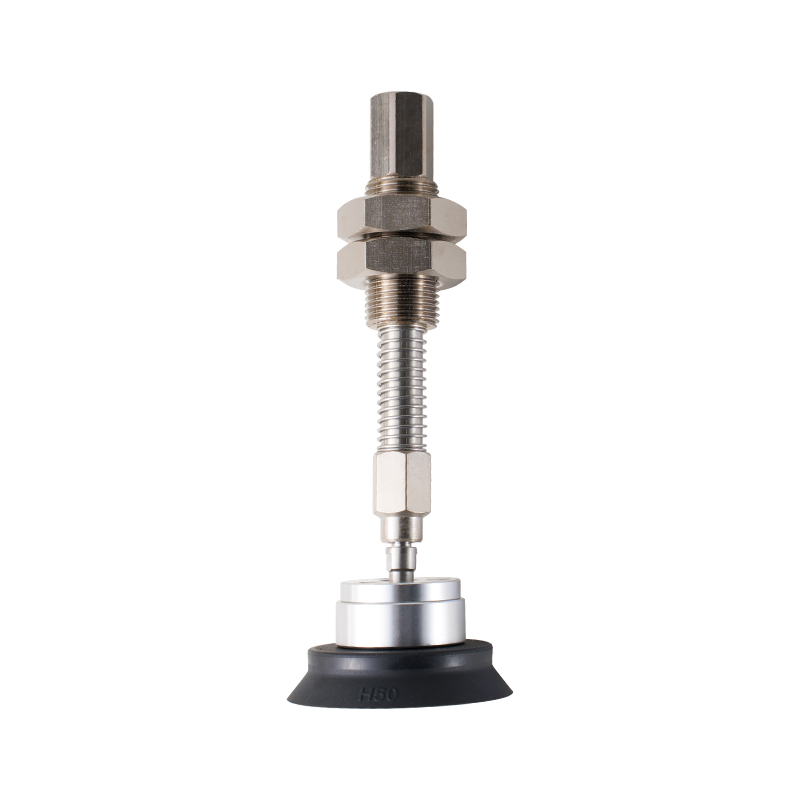

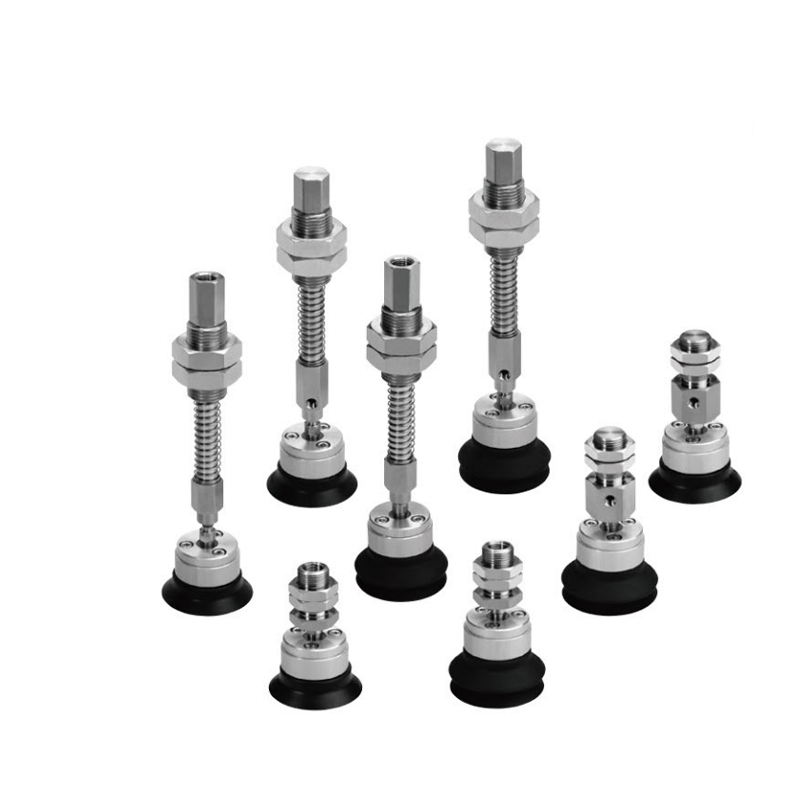

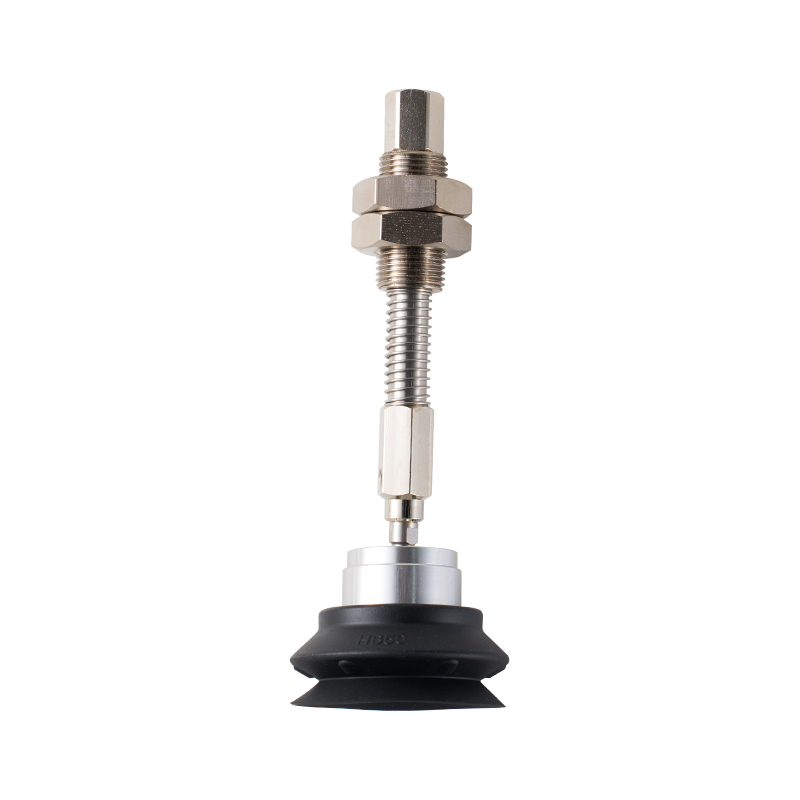

Cawan Sedut Vakum Ayunan Tugas Berat Siri ZP2 (Ø32~Ø125)

Cawan sedutan vakum ayunan tugas berat siri ZP2 (Ø32~Ø125) direka untuk beban besar dan keadaan kecenderungan besar dalam senario industri. Mereka mencapai pemasangan suai pada permukaan bahan kerja melalui mekanisme pampasan yang digantung dan sesuai untuk pemindahan dan kedudukan bahan tegar seperti kepingan logam dan komponen kejuruteraan.

Ciri teras:
Struktur pampasan dinamik
Sambungan ayunan berbilang arah terbina dalam membenarkan cawan sedutan melaraskan posturnya secara autonomi dalam julat kecenderungan ±15°, menghapuskan risiko kebocoran vakum yang disebabkan oleh ubah bentuk bahan kerja atau sisihan kedudukan.

Reka bentuk bertetulang tugas berat
Rangka bertetulang berbilang lapisan dan substrat getah tahan koyakan tinggi dibentuk secara komposit untuk meningkatkan ketegaran struktur dan boleh membawa beban hentaman satu titik yang melebihi 300% daripada cawan sedutan konvensional.

Prestasi pengedap global
Struktur bibir alur berdiameter boleh ubah digabungkan dengan cincin pengedap labirin untuk mengekalkan tahap vakum yang stabil (≥85% daripada nilai awal) pada permukaan kompleks seperti permukaan kasar dan permukaan berminyak.

Antara muka tindak balas pantas
Saluran aliran udara perintis bersepadu, masa tindak balas sedutan ≤0.8s (keadaan kerja standard), kumpulan injap anti-siphon terbina dalam untuk mengelakkan kegagalan kuasa dan kejatuhan bahan.

Sistem penyesuai modular
Menyediakan berbilang spesifikasi antara muka pemasangan seperti benang M6~M12/bebibir tukar cepat, dan menyokong integrasi palam dan main dengan pengesan hujung robot atau sistem kekuda.

E-mel: manager@cktworld.com
Muat Turun
SEBELUM：Cawan Penyedut Tanpa Kenalan Siri CTB
SELEPAS：Cawan Sedut Vakum Tugas Berat Siri ZHP Dengan Penjana Vakum

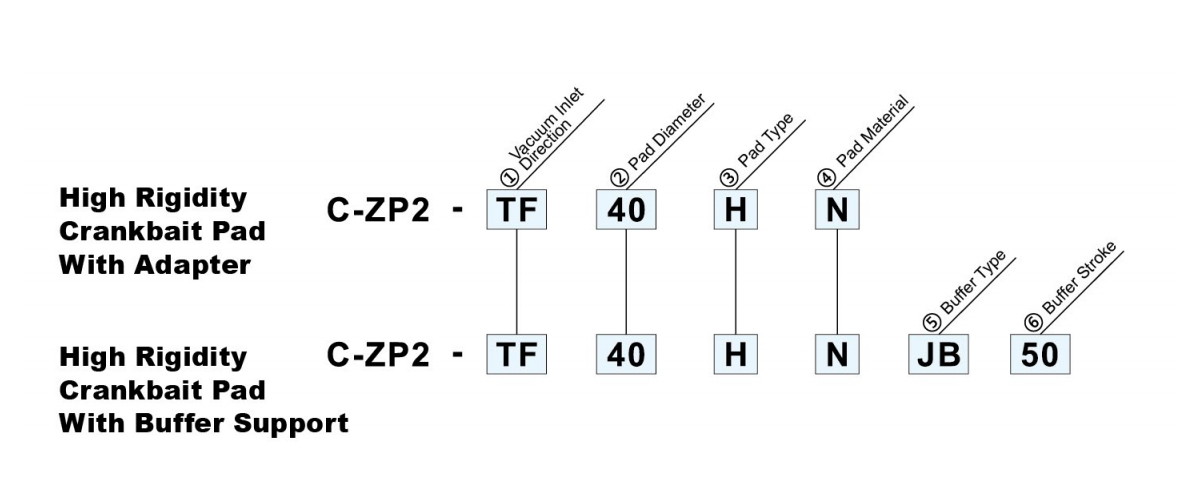

  • ①Pelabuhan Vakum
    Arah     		④Bahan Pad □
    TF Menegak N NBR
    XF sisi S Getah silikon
    ⑤Jenis Penampan
    JB Menegak vaccum
    salur masuk

    ②Pad Diameter(mm) O/
    ③Pad Pita☆     		H* saya* J* K*
    32 40 50 63 80 100 125
    Ø32 Ø40 Ø50 Ø63 Ø80 Ø100 Ø125
    H Leper dengan tulang rusuk ● ● ● ●
    HB 2 belos ● ● ● ●
    Buffer            pukulan 25 25   mm ● ● ● ●
    50 50   mm ● ● ● ●
    75 75   mm ● ● ● ●
    100 100    mm - - ● ●

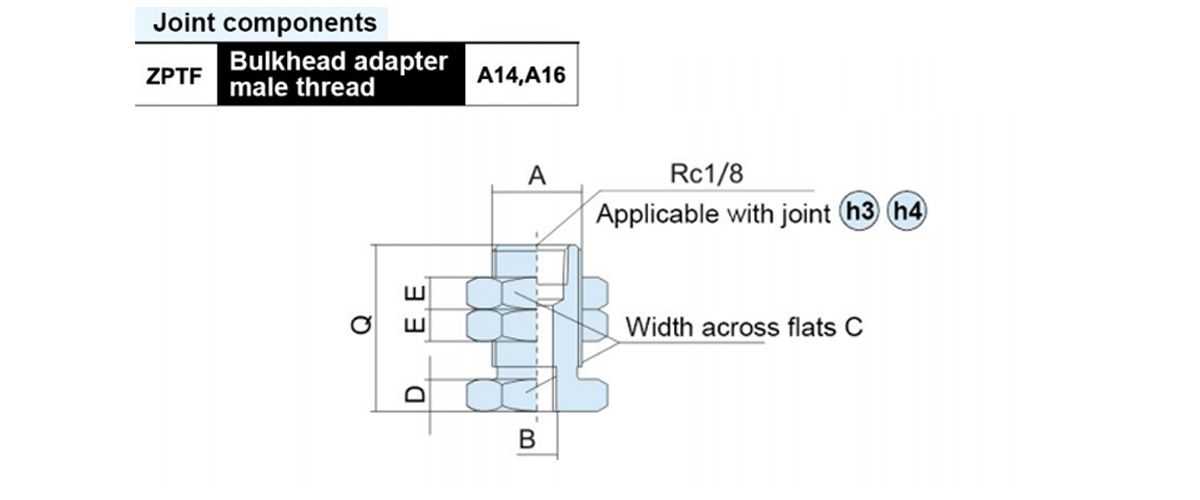

  • Mod A B C D E Q Berat(g)
    ZPTF-A14 M14×1 M6×1 19 5 5 26 42.5
    ZPTF-A16 M16×1.5 M10×1.25 22 6 6 31 62.5

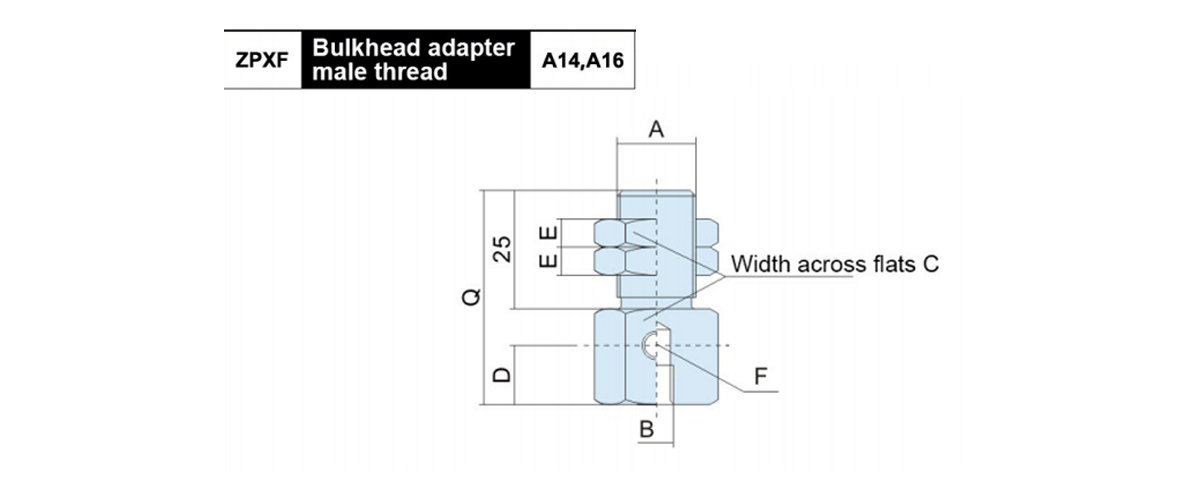

    Mod A B C D E F Q Berat(g)
    ZPXF-A14 M14×1 M6×1 19 5 5 M5×0.8 26 78.5
    ZPXF-A16 M16×1.5 M10×1.25 22 6 6 Rc1/8 31 136.5

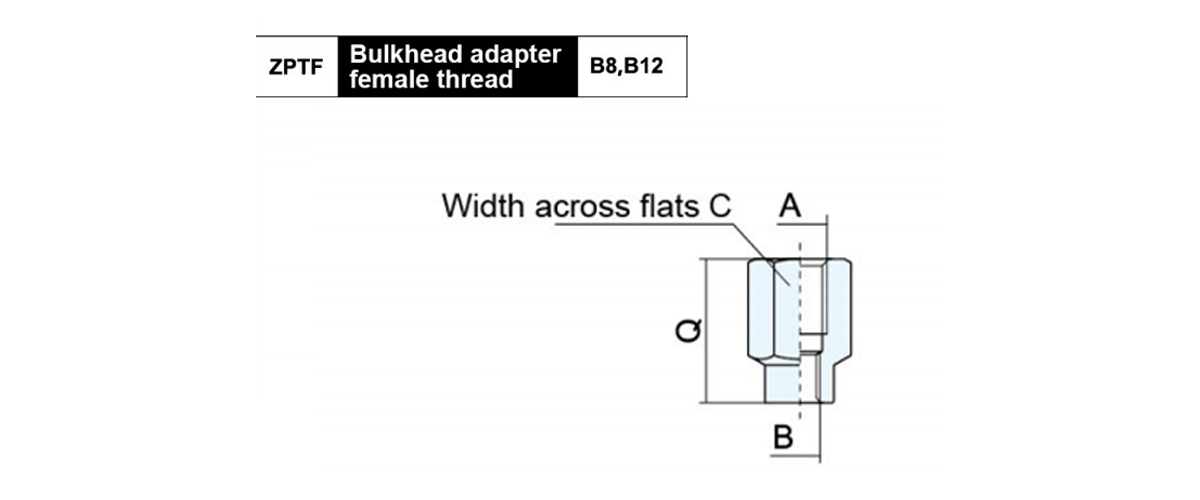

    Mod A B C Q Berat(g)
    ZPTF-B8 M8×1.25 M6×1 13 21 16.5
    ZPTF-B12 M12×1.75 M10×1.25 17 26 32

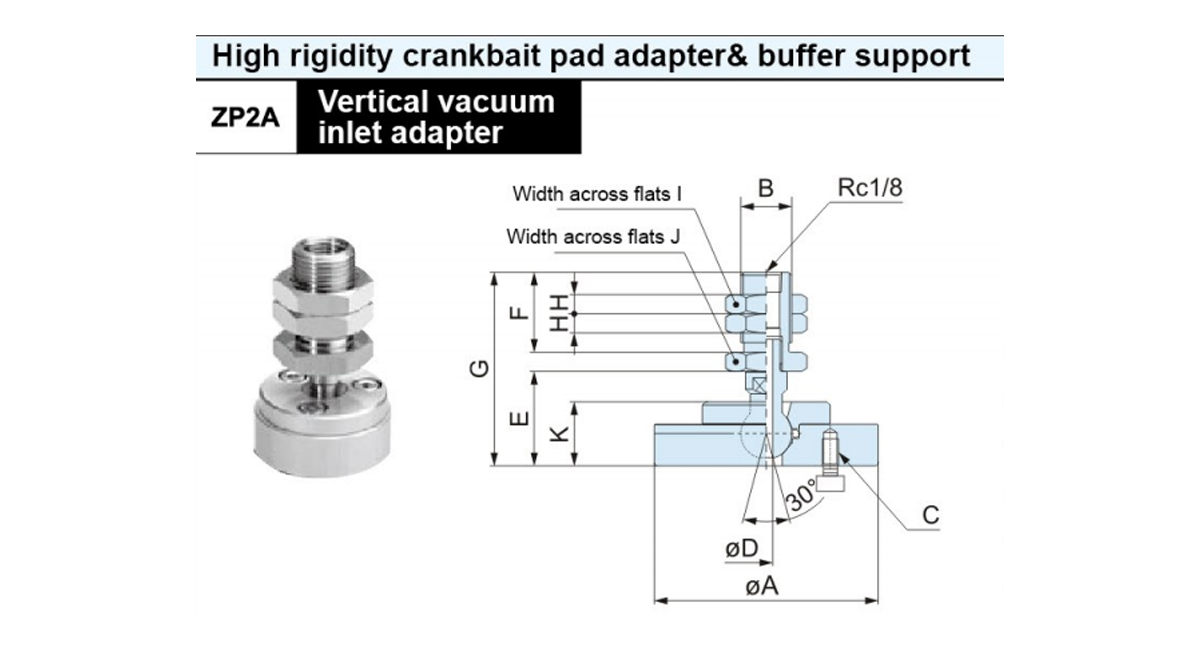

    Mod ØA B C ØD E F G H I J K Pad yang berkenaan
    ZP2A-TF0 30 M14×1 3-M2.5×0.45 2 21.5 21 47.5 5 19 19 14.5 H1 H2
    ZP2A-TF1 3-M3×0.5 I1 I2
    ZP2A-TF2 50 M16×1.5 4-M4×0.7 4 28.5 25 59.5 6 22 22 19 J1 J2
    ZP2A-TF3 70 4-M5×0.8 29.5 60.5 20 K1 K2

    Mod ØA B C ØD E F G H I J K Pad yang berkenaan
    ZP2A-TF0 30 M14×1 3-M2.5×0.45 2 21.5 21 47.5 5 19 19 14.5 H1 H2
    ZP2A-TF1 3-M3×0.5 I1 I2
    ZP2A-TF2 50 M16×1.5 4-M4×0.7 4 28.5 25 59.5 6 22 22 19 J1 J2
    ZP2A-TF3 70 4-M5×0.8 29.5 60.5 20 K1 K2

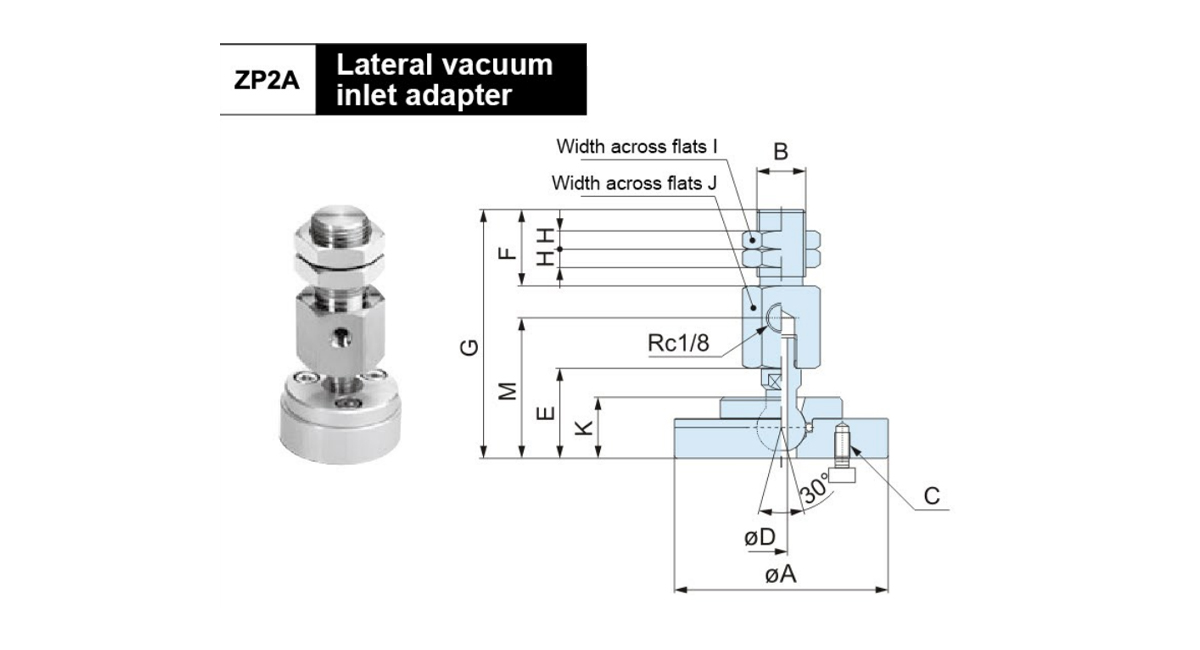

    Mod ØA B C ØD E F G H 1 J K M Pad yang berkenaan
    ZP2A-XF0 30 M14×1 3-M2.5×0.45 2 21.5 21 59.5 5 19 19 14.5 32 H1 H2
    ZP2A-XF1 3-M3×0.5 I1 I2
    ZP2A-XF2 50 M16×1.5 4-M4×0.7 4 28.5 25 80.5 6 22 22 19 45 J1 J2
    ZP2A-XF3 70 4-M5×0.8 29.5 81.5 20 46 K1 K2

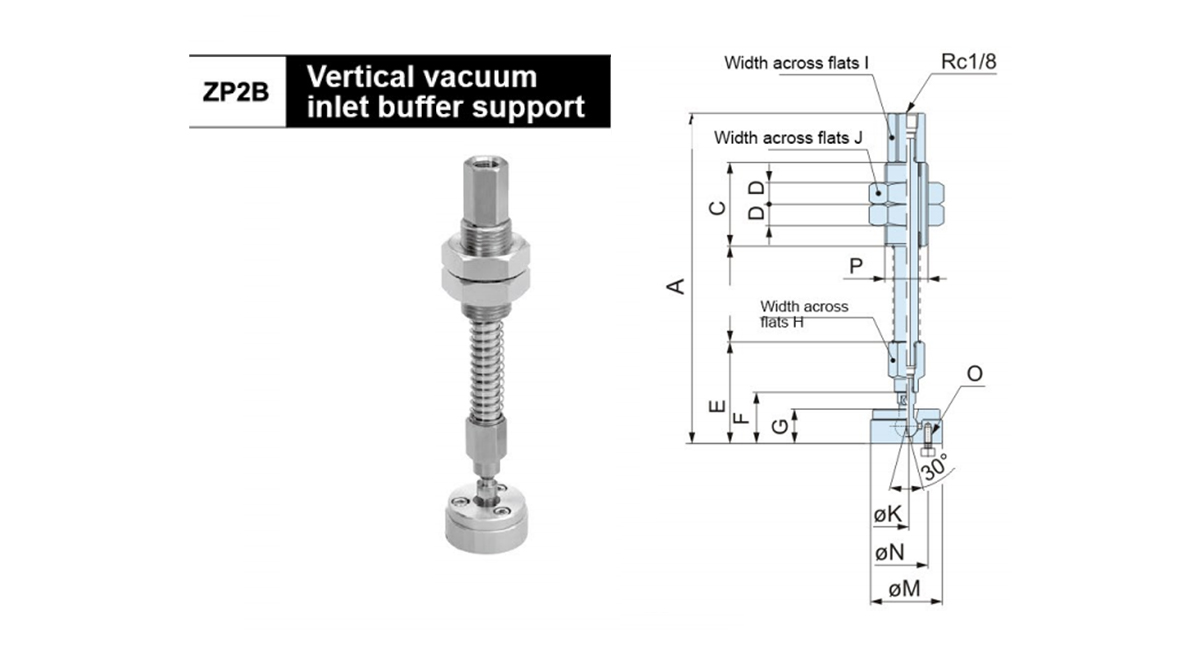

    Mod A B C D E F G H
    I     		J ØK ØM
    ØN
    0     		P Berkenaan
    Pad
    ZP2B-TF0JB25 138 40 35 9 42.5 21.5 14.5 13 14 27 2 30 14 3-M2.5×0.45 M18×1.5 H1 H2
    ZP2B-TF0JB50 173 75
    ZP2B-TFOJB75 209 111
    ZP2B-TF1JB25 138 40 18 3-M3×0.5 I1 I2
    ZP2B-TF1JB50 173 75
    ZP2B-TF1JB75 209 111
    ZP2B-TF2JB25 172.5 44 50 9.5 54.5 28.5 19 17 17 30 4 50 34 4-M4×0.7 M22×1.5 J1 J2
    ZP2B-TF2JB50 208.5 80
    ZP2B-TF2JB75 248.5 120
    ZP2B-TF2JB100 283.5 155
    ZP2B-TF3JB25 173.5 44 55.5 29.5 20 17 17 30 4 70 40 4-M5×0.8 K1 K2
    ZP2B-TF3JB50 209.5 80
    ZP2B-TF3JB75 249.5 120
    ZP2B-TF3JB100 284.5 155

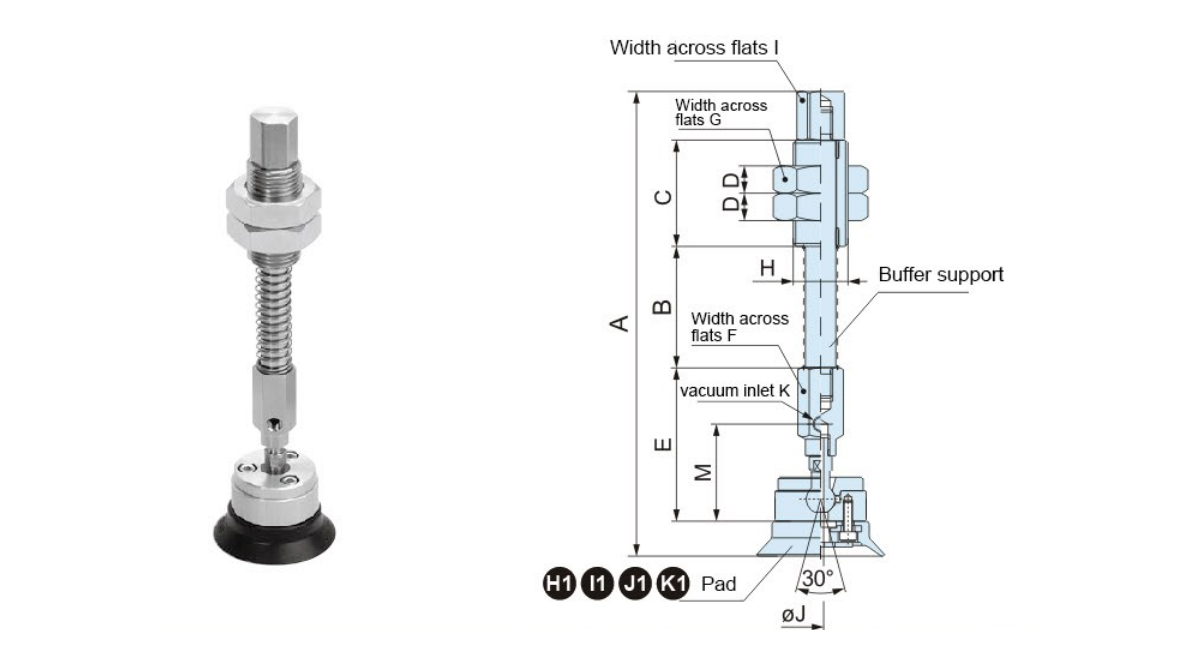

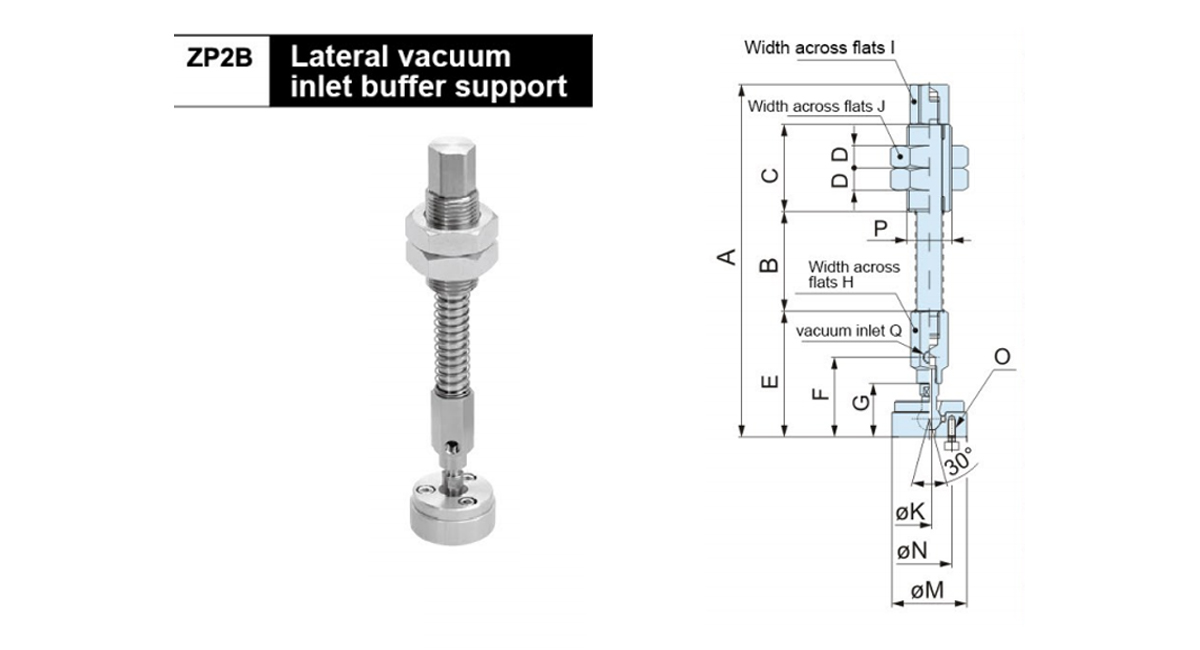

    Mod A B C D E F G H 1 J ØK ØM ØN 0 P Q Berkenaan
    Pad
    ZP2B-XF0JB25 141.5 40 35 9 50.5 32 21.5 13 14 27 2 30 14 3-M2.5×0.45 M18×1.5 M5×0.8 H1 H2
    ZP2B-XF0JB50 176.5 75
    ZP2B-XFOJB75 212.5 111
    ZP2B-XF1JB25 141.5 40 18 3-M3×0.5 I1 I2
    ZP2B-XF1JB50 176.5 75
    ZP2B-XF1JB75 212.5 111
    ZP2B-XF2JB25 182.5 44 50 9.5 67.5 45 28.5 22 17 30 4 50 34 4-M4×0.7 M22×1.5 Rc1/8 J1 J2
    ZP2B-XF2JB50 218.5 80
    ZP2B-XF2JB75 258.5 120
    ZP2B-XF2JB100 293.5 155
    ZP2B-XF3JB25 182.5 44 68.5 46 29.5 22 17 30 4 70 40 4-M5×0.8 K1 K2
    ZP2B-XF3JB50 218.5 80
    ZP2B-XF3JB75 258.5 120
    ZP2B-XF3JB100 293.5 155

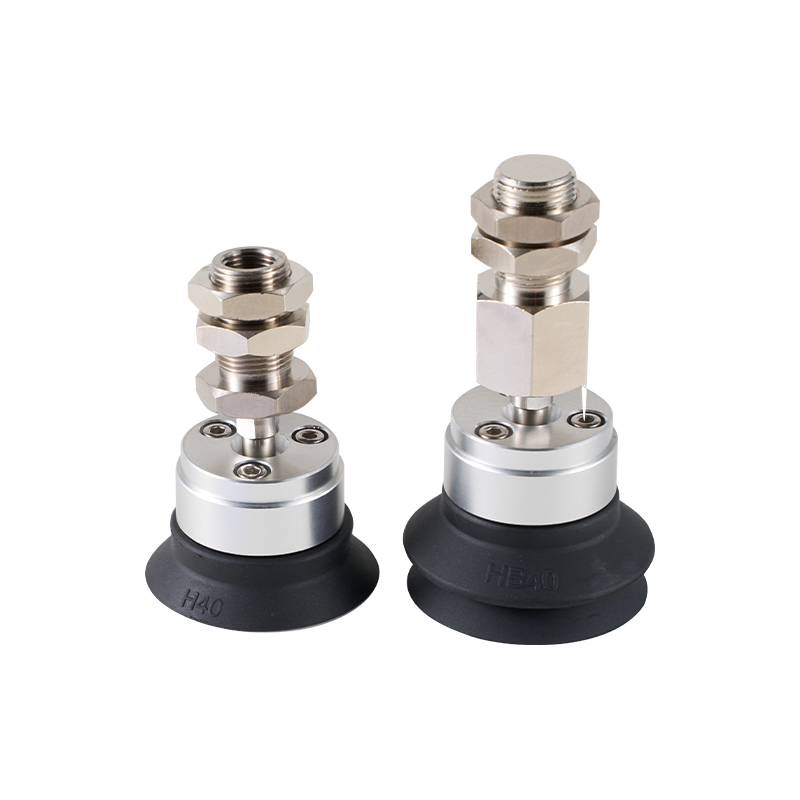

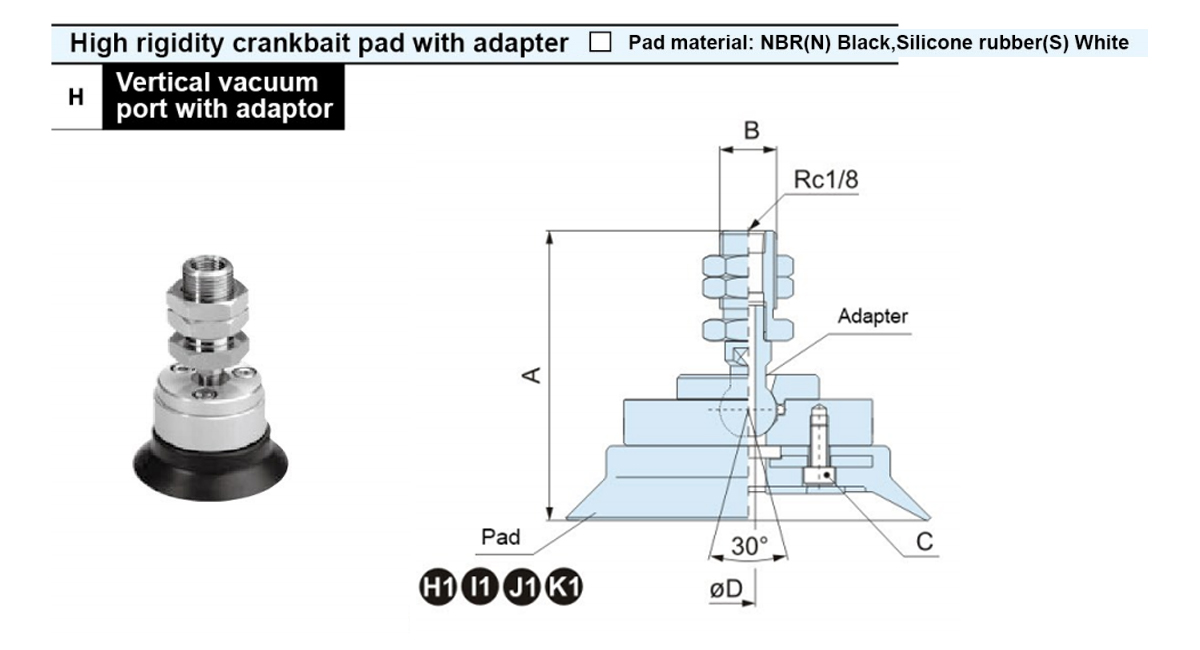

    Mod A B C ØD Modl Penyesuai
    C-ZP2-TF32H□ 55.5 M14×1 3-M2.5×0.45 2 ZP2A-TF0
    C-ZP2-TF40H□ 59 3-M3×0.5 ZP2A-TF1
    C-ZP2-TF50H□
    C-ZP2-TF63H□ 74 M16×1.5 4-M4×0.7 4 ZP2A-TF2
    C-ZP2-TF80H□ 76
    C-ZP2-TF100H□ 81.5 4-M5×0.8 ZP2A-TF3

    C-ZP2-TF125H□

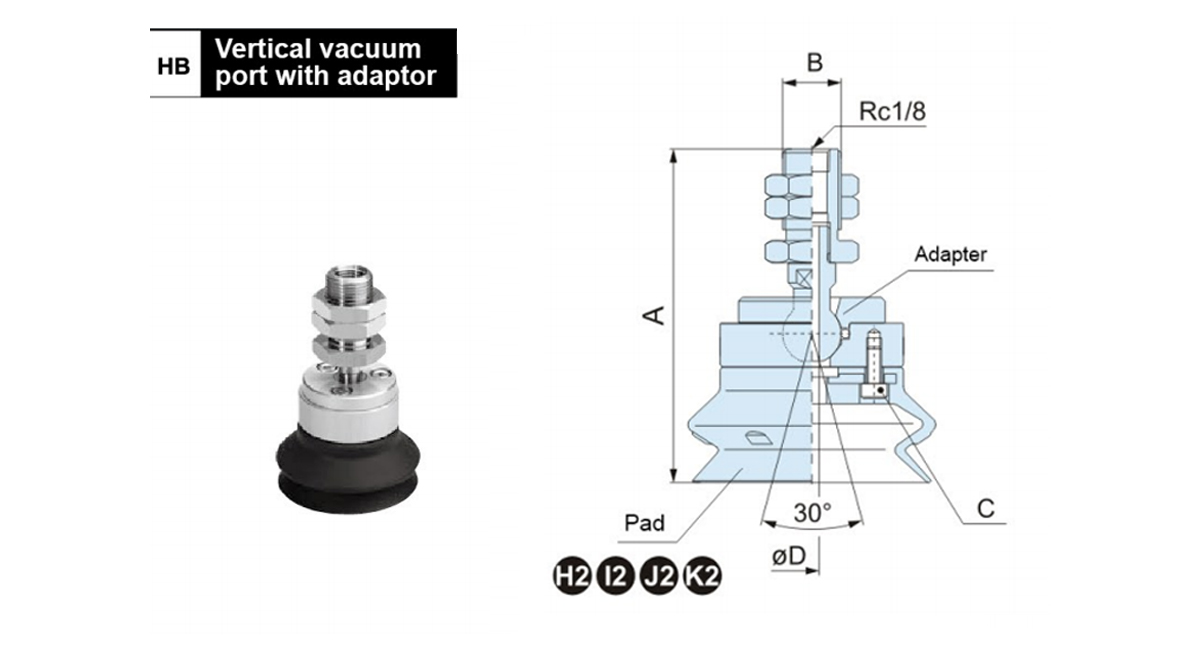

    Mod A B C ØD Modl Penyesuai
    C-ZP2-TF32HB□ 66 M14×1 3-M2.5×0.45 2 ZP2A-TF0
    C-ZP2-TF40HB□ 68 3-M3×0.5 ZP2A-TF1
    C-ZP2-TF50HB□ 71.5
    C-ZP2-TF63HB□ 91 M16×1.5 4-M4×0.7 4 ZP2A-TF2
    C-ZP2-TF80HB□ 96.5
    C-ZP2-TF100HB□ 108 4-M5×0.8 ZP2A-TF3
    C-ZP2-TF125HB 116.5

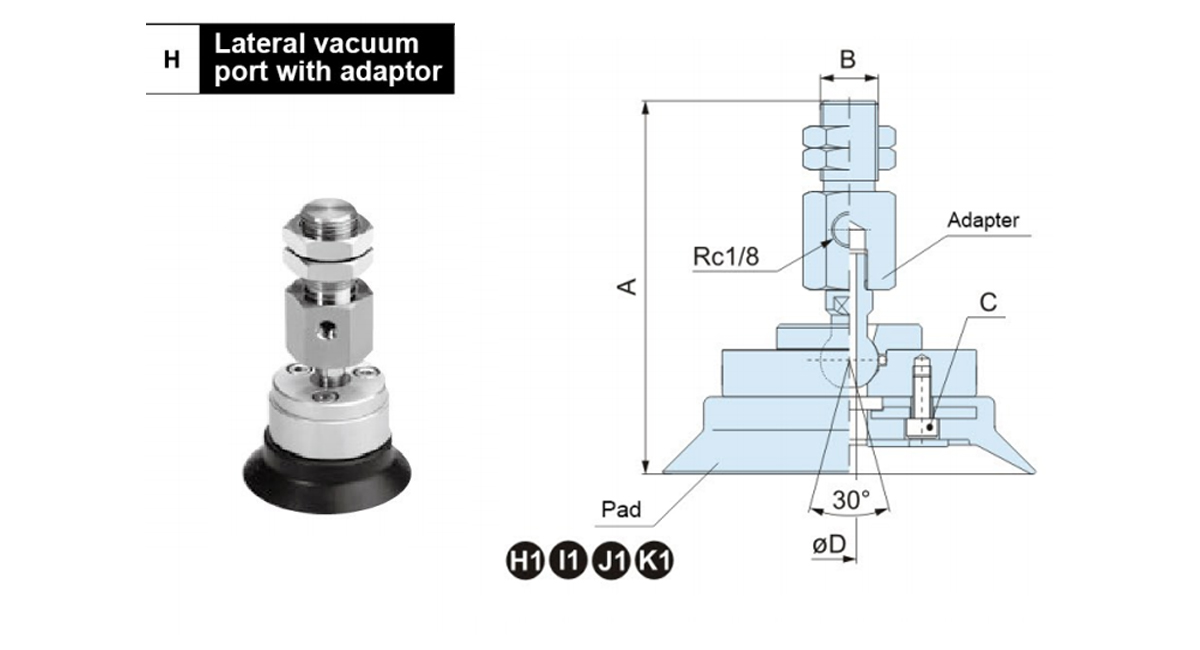

    Mod A B C ØD Modl Penyesuai
    C-ZP2-XF32H□ 67.5 M14×1 3-M2.5×0.45 2 ZP2A-XF0
    C-ZP2-XF40H□ 71 3-M3×0.5 ZP2A-XF1
    C-ZP2-XF50H□
    C-ZP2-XF63H□ 95 M16×1.5 4-M4×0.7 4 ZP2A-XF2
    C-ZP2-XF80H□ 97
    C-ZP2-XF100H□ 102.5 4-M5×0.8 ZP2A-XF3
    C-ZP2-XF125H□

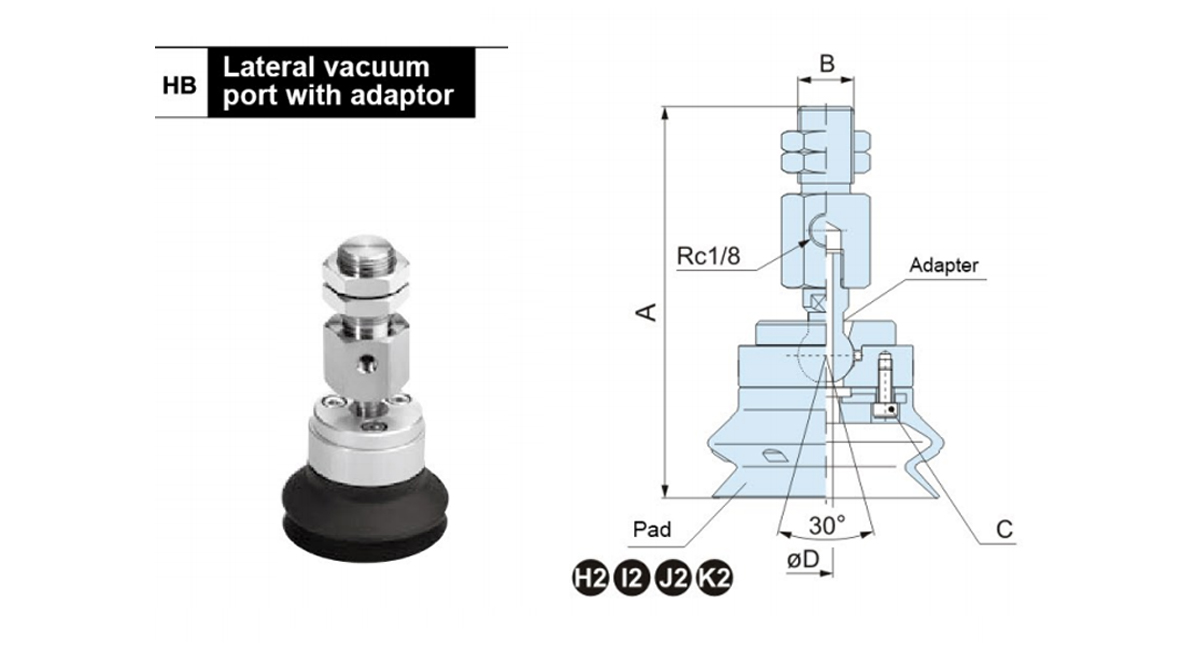

    Mod A B C ØD Modl Penyesuai
    C-ZP2-XF32HB□ 78 M14×1 3-M2.5×0.45 2 ZP2A-XF0
    C-ZP2-XF40HB□ 80 3-M3×0.5 ZP2A-XF1
    C-ZP2-XF50HB□ 83.5
    C-ZP2-XF63HB□ 112 M16×1.5 4-M4×0.7 4 ZP2A-XF2
    C-ZP2-XF80HB□ 117.5
    C-ZP2-XF100HB□ 129 4-M5×0.8 ZP2A-XF3
    C-ZP2-XF125HB□ 137.5

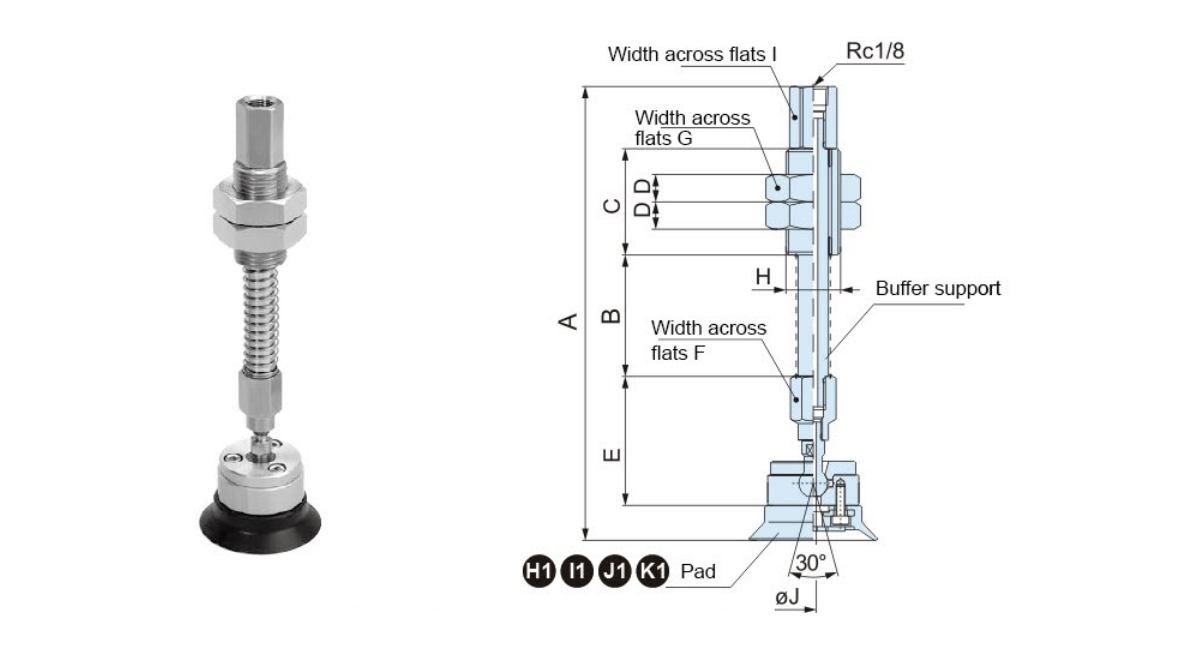

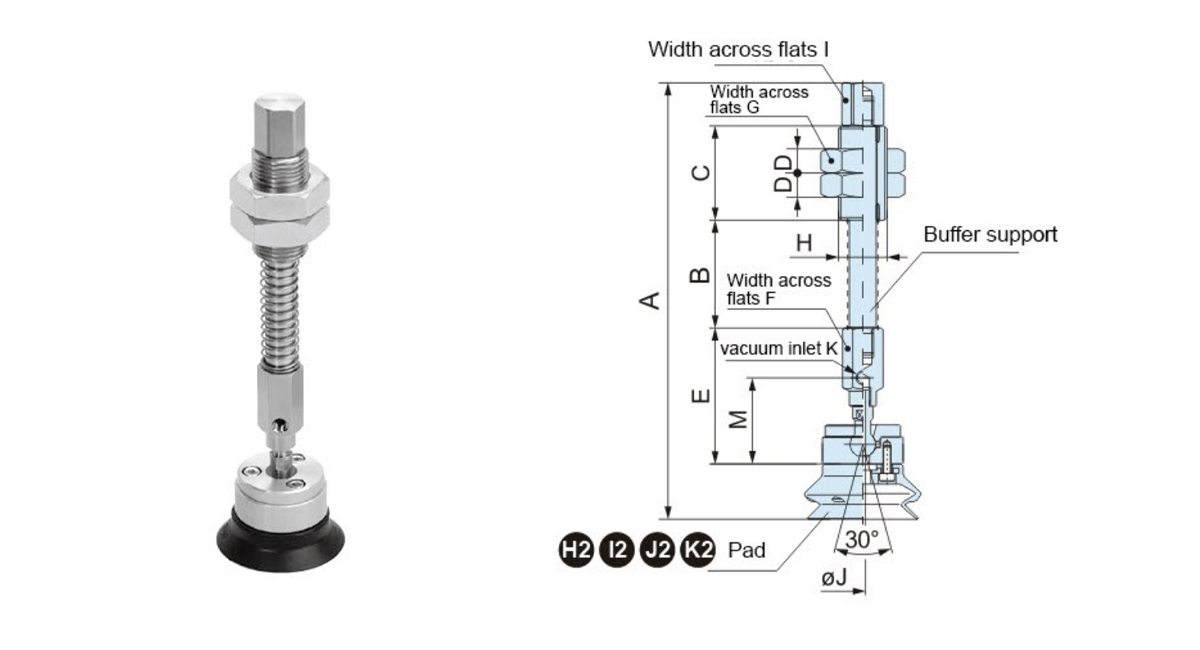

    Mod A B C D E F G H I ØJ Modl Sokongan Penampan
    C-ZP2-TF32H□JB25 146 40 35 9 42.5 13 27 M18×1.5 14 2 ZP2B-TFOJB25
    C-ZP2-TF32H□ JB50 181 75 ZP2B-TFOJB50
    C-ZP2-TF32H□JB75 217 111 ZP2B-TFOJB75
    C-ZP2-TF40H□JB25 149.5 40 ZP2B-TF1JB25
    C-ZP2-TF40H□JB50 184.5 75 ZP2B-TF1JB50
    C-ZP2-TF40H□JB75 220.5 111 ZP2B-TF1JB75
    C-ZP2-TF50H□JB25 149.5 40 ZP2B-TF1JB25
    C-ZP2-TF50H□JB50 184.5 75 ZP2B-TF1JB50
    C-ZP2-TF50H□JB75 220.5 111 ZP2B-TF1JB75
    C-ZP2-TF63H□JB25 187 44 50 9.5 54.5 17 30 M22×1.5 17 4 ZP2B-TF2JB25
    C-ZP2-TF63H□JB50 223 80 ZP2B-TF2JB50
    C-ZP2-TF63H□JB75 263 120 ZP2B-TF2JB75
    C-ZP2-TF63H□JB100 298 155 ZP2B-TF2JB100
    C-ZP2-TF80H□JB25 189 44 ZP2B-TF2JB25
    C-ZP2-TF80H□JB50 225 80 ZP2B-TF2JB50
    C-ZP2-TF80H□JB75 265 120 ZP2B-TF2JB75
    C-ZP2-TF80H□JB100 300 155 ZP2B-TF2JB100
    C-ZP2-TF100H□JB25 194.5 44 55.5 ZP2B-TF3JB25
    C-ZP2-TF100H□JB50 230.5 80 ZP2B-TF3JB50
    C-ZP2-TF100H□JB75 270.5 120 ZP2B-TF3JB75
    C-ZP2-TF100H□JB100 305.5 155 ZP2B-TF3JB100
    C-ZP2-TF125H□JB25 194.5 44 ZP2B-TF3JB25
    C-ZP2-TF125H□JB50 230.5 80 ZP2B-TF3JB50
    C-ZP2-TF125H□JB75 270.5 120 ZP2B-TF3JB75
    C-ZP2-TF125H□JB100 305.5 155 ZP2B-TF3JB100

    Mod A B C D E F G H I ØJ Modl Sokongan Penampan
    C-ZP2-TF32HB□ JB25 156.5 40 35 9 42.5 13 27 M18×1.5 14 ZP2B-TFOJB25
    C-ZP2-TF32HB□ JB50 191.5 75 ZP2B-TFOJB50
    C-ZP2-TF32HB□ JB75 227.5 111 ZP2B-TFOJB75
    C-ZP2-TF40HB□ JB25 158.5 40 ZP2B-TF1JB25
    C-ZP2-TF40HB□ JB50 193.5 75 2 ZP2B-TF1JB50
    C-ZP2-TF40HB□JB75 229.5 111 ZP2B-TF1JB75
    C-ZP2-TF50HB□ JB25 158.5 40 ZP2B-TF1JB25
    C-ZP2-TF50HB□ JB50 193.5 75 ZP2B-TF1JB50
    C-ZP2-TF50HB□ JB75 229.5 111 ZP2B-TF1JB75
    C-ZP2-TF63HB□ JB25 204 44 50 9.5 54.5 30 M22×1.5 17 4 ZP2B-TF2JB25
    C-ZP2-TF63HB□ JB50 240 80 ZP2B-TF2JB50
    C-ZP2-TF63HB□ JB75 280 120 17 ZP2B-TF2JB75
    C-ZP2-TF63HB□ JB100 315 155 ZP2B-TF2JB100
    C-ZP2-TF80HB□ JB25 209.5 44 ZP2B-TF2JB25
    C-ZP2-TF80HB□ JB50 245.5 80 ZP2B-TF2JB50
    C-ZP2-TF80HB□ JB75 285.5 120 ZP2B-TF2JB75
    C-ZP2-TF80HB□JB100 320.5 155 ZP2B-TF2JB100
    C-ZP2-TF100HB□ JB25 221 44 55.5 ZP2B-TF3JB25
    C-ZP2-TF100HB□ JB50 257 80 ZP2B-TF3JB50
    C-ZP2-TF100HB□ JB75 297 120 ZP2B-TF3JB75
    C-ZP2-TF100HB□ JB100 332 155 ZP2B-TF3JB100
    C-ZP2-TF125HB□ JB25 229.5 44 ZP2B-TF3JB25
    C-ZP2-TF125HB□ JB50 265.5 80 ZP2B-TF3JB50
    C-ZP2-TF125HB□ JB75 305.5 120 ZP2B-TF3JB75
    C-ZP2-TF125HB□ JB100 340.5 155

    ZP2B-TF3JB100

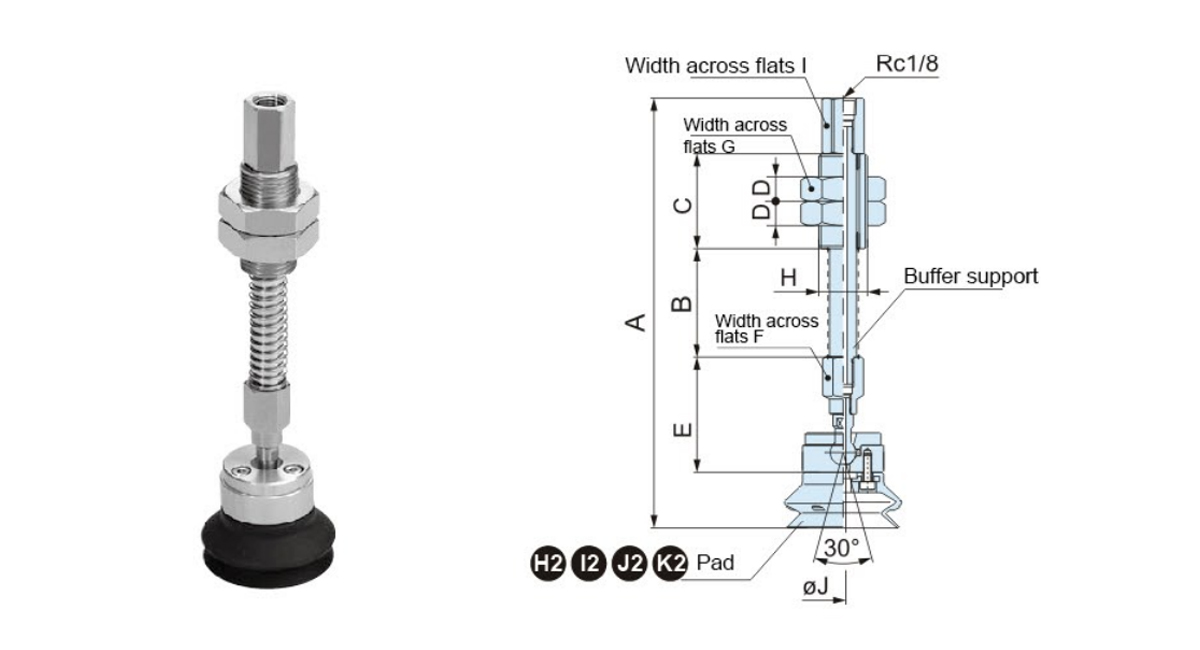

    Mod A B C D E F G H 1 ØJ K M Modl Sokongan Penampan
    C-ZP2-XF32H□JB25 149.5 40 35 9 50.5 13 27 M18×1.5 14 2 M5×0.8 32 ZP2B-XFOJB25
    C-ZP2-XF32H□JB50 184.5 75 ZP2B-XFOJB50
    C-ZP2-XF32H□JB75 220.5 111 ZP2B-XFOJB75
    C-ZP2-XF40H□JB25 153 40 ZP2B-XF1JB25
    C-ZP2-XF40H□JB50 188 75 ZP2B-XF1JB50
    C-ZP2-XF40H□JB75 224 111 ZP2B-XF1JB75
    C-ZP2-XF50H□JB25 153 40 ZP2B-XF1JB25
    C-ZP2-XF50H□JB50 188 75 ZP2B-XF1JB50
    C-ZP2-XF50H□JB75 224 111 ZP2B-XF1JB75
    C-ZP2-XF63H□JB25 197 44 50 9.5- 67.5 22 30 M22×1.5 17 4 Rc1/8 45 ZP2B-XF2JB25
    C-ZP2-XF63H□JB50 233 80 ZP2B-XF2JB50
    C-ZP2-XF63H□JB75 273 120 ZP2B-XF2JB75
    C-ZP2-XF63H□JB100 308 155 ZP2B-XF2JB100
    C-ZP2-XF80H□JB25 199 44 ZP2B-XF2JB25
    C-ZP2-XF80H□JB50 235 80 ZP2B-XF2JB50
    C-ZP2-XF80H□JB75 275 120 ZP2B-XF2JB75
    C-ZP2-XF80H□JB100 310 155 ZP2B-XF2JB100
    C-ZP2-XF100H□JB25 204.5 44 68.5 46 ZP2B-XF3JB25
    C-ZP2-XF100H□JB50 240.5 80 ZP2B-XF3JB50
    C-ZP2-XF100H□ JB75 280.5 120 ZP2B-XF3JB75
    C-ZP2-XF100H□ JB100 315.5 155 ZP2B-XF3JB100
    C-ZP2-XF125H□ JB25 204.5 44 ZP2B-XF3JB25
    C-ZP2-XF125H□ JB50 240.5 80 ZP2B-XF3JB50
    C-ZP2-XF125H□ JB75 280.5 120 ZP2B-XF3JB75
    C-ZP2-XF125H□ JB100 315.5 155 ZP2B-XF3JB100

    Modl A B C D E F G H 1 ØJ K M Modl Sokongan Penampan
    C-ZP2-XF32HB□JB25 160 40 35 9 50.5 13 27 M18×1.5 14 2 M5×0.8 32 ZP2B-XFOJB25
    C-ZP2-XF32HB□JB50 195 75 ZP2B-XFOJB50
    C-ZP2-XF32HB□JB75 231 111 ZP2B-XFOJB75
    C-ZP2-XF40HB□JB25 162 40 ZP2B-XF1JB25
    C-ZP2-XF40HB□JB50 197 75 ZP2B-XF1JB50
    C-ZP2-XF40HB□JB75 233 111 ZP2B-XF1JB75
    C-ZP2-XF50HB□JB25 165.5 40 ZP2B-XF1JB25
    C-ZP2-XF50HB□JB50 200.5 75 ZP2B-XF1JB50
    C-ZP2-XF50HB□JB75 236.5 111 ZP2B-XF1JB75
    C-ZP2-XF63HB□JB25 214 44 50 9.5 67.5 22 30 M22×1.5 17 4 Rc1/8 45- ZP2B-XF2JB25
    C-ZP2-XF63HB□JB50 250 80 ZP2B-XF2JB50
    C-ZP2-XF63HB□JB75 290 120 ZP2B-XF2JB75
    C-ZP2-XF63HB□JB100 325 155 ZP2B-XF2JB100
    C-ZP2-XF80HB□JB25 219.5 44 ZP2B-XF2JB25
    C-ZP2-XF80HB□JB50 255.5 80 ZP2B-XF2JB50
    C-ZP2-XF80HB□JB75 295.5 120 ZP2B-XF2JB75
    C-ZP2-XF80HB□JB100 330.5 155 ZP2B-XF2JB100
    C-ZP2-XF100HB□ JB25 231 44 68.5 46 ZP2B-XF3JB25
    C-ZP2-XF100HB□ JB50 267 80 ZP2B-XF3JB50
    C-ZP2-XF100HB□ JB75 307 120 ZP2B-XF3JB75
    C-ZP2-XF100HB□ JB100 342 155 ZP2B-XF3JB100
    C-ZP2-XF125HB□ JB25 239.5 44 ZP2B-XF3JB25
    C-ZP2-XF125HB□ JB50 275.5 80 ZP2B-XF3JB50
    C-ZP2-XF125HB□ JB75 315.5 120 ZP2B-XF3JB75
    C-ZP2-XF125HB□JB100 350.5 155 ZP2B-XF3JB100
