Silinder Berbilang Kedudukan Paksi Dua Nipis Siri SDAW Pembekal

Rumah / Produk / Silinder Udara / Silinder Nipis / Silinder Berbilang Kedudukan Paksi Dua Nipis Siri SDAW

Silinder Berbilang Kedudukan Paksi Dua Nipis Siri SDAW
  • Silinder Berbilang Kedudukan Paksi Dua Nipis Siri SDAW
Silinder Nipis

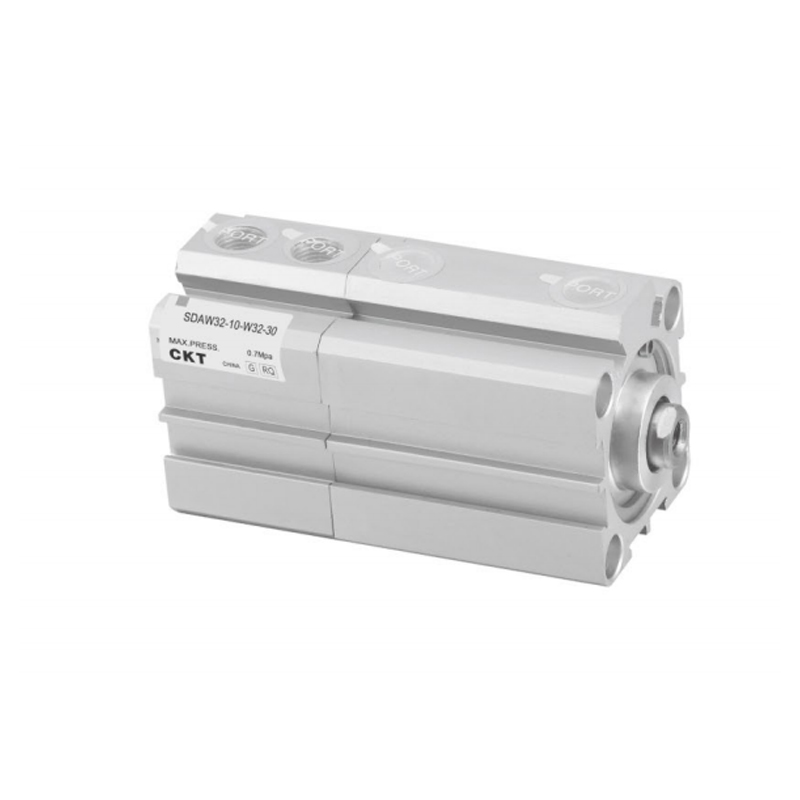

Silinder Berbilang Kedudukan Paksi Dua Nipis Siri SDAW

Silinder Berbilang Kedudukan Dua Paksi Nipis Siri SDAW ialah silinder nipis yang direka untuk kecekapan ruang yang tinggi dan keperluan berbilang stesen. Struktur panduan dwi paksi dan keupayaan tempat letak kereta berbilang kedudukan mengoptimumkan kekompakan susun atur peralatan dan kepastian laluan gerakan.

(1) Reka bentuk badan ultra nipis
Menembusi had ketebalan silinder tradisional, saiz paksi sangat dimampatkan, sesuai untuk penyepaduan modul automasi dengan kekangan ruang yang ketat.

(2) Struktur rod pemandu tegar dua sisi
Rod panduan berkekuatan tinggi yang dikonfigurasikan secara selari dengan berkesan menekan tork pesongan rod omboh dan memastikan ketepatan trajektori pengesan akhir di bawah beban kompleks.

(3) Tempat letak kereta boleh atur cara berbilang kedudukan
Menyokong penguncian yang tepat dan kedudukan berulang lebih daripada dua kedudukan yang telah ditetapkan dalam julat perjalanan melalui unit brek luaran atau konfigurasi kumpulan injap.

(4) Penggerak yang sangat boleh disesuaikan
Slot suis magnet pilihan dan antara muka pelekap yang pelbagai (jenis bebibir bawah/hujung) tersedia untuk memenuhi keperluan penyepaduan mekanikal/elektrik bagi platform automasi arus perdana.

(5) Tindak balas dinamik ringan
Laluan aliran dalaman dan pemasangan omboh silinder dioptimumkan untuk meningkatkan kekerapan gerakan salingan sambil mengekalkan tujahan keluaran untuk memenuhi keperluan keadaan kerja intensif denyutan.

E-mel: manager@cktworld.com
Muat Turun
SEBELUM：Tiada artikel sebelumnya
SELEPAS：Silinder Berbilang Kedudukan Nipis Siri SDAT

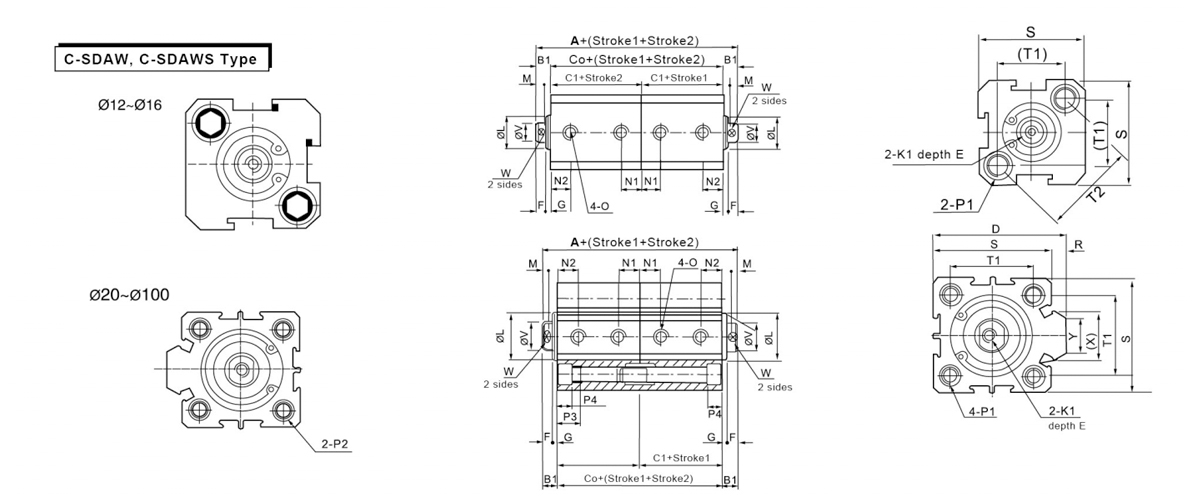

  • Borang Tanpa Auto Tukar Dengan Suis Auto B1 D E F G K1 L M N1 N2
    sormSize A CO C1 A CO C1 S=5 S>5 S=5 S>5
    12 44 34 17 64 54 27 5 - 6 4 1 M3×0.5 10.2 3 5 7.5
    16 48 37 18.5 68 57 28.5 5.5 - 6 4 1.5 M3×0.5 11 3 5.5 8
    20 50 39 19.5 70 59 29.5 5.5 36 8 4 1.5 M4×0.7 13 3 5.5 9
    25 54 42 21 74 62 31 6 42 10 4 2 M5×0.8 17 3 5.5 9.2
    32 63 49 24.5 83 69 34.5 7 50 12 4 3 M6×1 22 3 6.5 9 9
    40 66 52 26 86 72 36 7 58.5 12 4 3 M8×1.25 28 3 7.5 9.5
    50 74 56 28 94 76 38 9 71.5 15 5 4 M10×1.5 38 3 8 10.5 8 10.5
    63 82 64 32 102 84 42 9 84.5 15 5 4 M10×1.5 40 3 9.5 12 9.5 11
    80 104 82 41 124 102 51 11 104 20 6 5 M14×1.5 45 4 11.5 14.5 11.5 14.5
    100 126 102 51 146 122 61 12 124 20 7 5 M18×1.5 55 4 16 20.5 16 20.5

    Saiz lubang
    ISimbol     		0 P1 P2 P3 P4 R S T1 T2 V W X Y
    12 M5×0.8 φ6.5 benang M5×0.8 lubang telus:φ4.2 - 12 4.5 - 25 16.2 23 6 5 - -
    16 M5×0.8 Φ6.5 benang M5×0.8 lubang telus:4.2 - 12 4.5 - 29 19.8 28 6 5 -
    20 M5×0.8 Kedua-dua belah:φ6.5 benang M5×0.8 lubang telus:φ4.2 Kedua-dua belah:φ6.5 lubang telus:φ5.2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0.8 Kedua-dua belah:φ8.2 benang M6×1.0 lubang telus:φ4.6 Kedua-dua belah:φ8.2 lubang telus:φ6.2 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Kedua-dua belah:φ8.2 benang M6×1.0 lubang telus:φ4.6 Kedua-dua belah:φ8.2 lubang telus:φ6.2 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Kedua-dua belah:φ10 benang M8×1.25 lubang telus:φ6.5 Kedua-dua belah:10 lubang telus:φ8.2 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Kedua-dua belah:Φ11 benang M8×1.25 lubang telus:φ6.5 Kedua-dua belah:φ11 lubang telus:φ8.5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Kedua-dua belah:Φ11 benang M8×1.25 lubang telus:φ6.5 Kedua-dua belah:Φ11 lubang telus:φ8.5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Kedua-dua belah:φ14 benang M12×1.75 lubang telus:φ9.2 Kedua-dua belah:φ14 lubang telus:φ12.3 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Kedua-dua belah:φ17.5 benang M14×2lubang tembus:φ11.3 Kedua-dua belah:φ17.5 lubang telus:14.2 30 13 10 114 90 - 32 27 35 26
