Silinder Standard Siri SU (Tiada Jenis Batang Pengikat)
  • Silinder Standard Siri SU (Tiada Jenis Batang Pengikat)
Silinder Standard

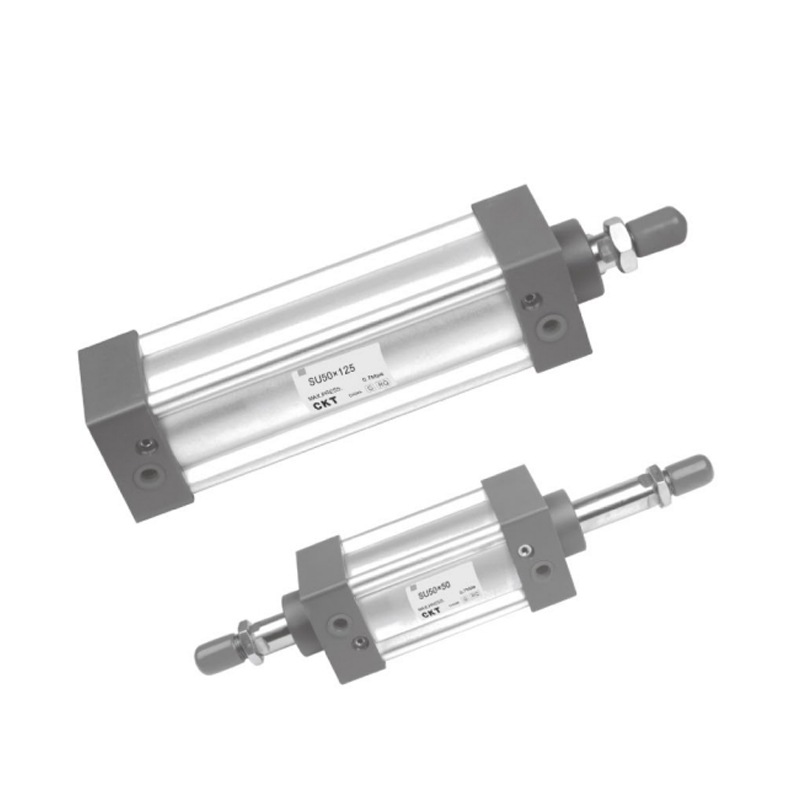

Silinder Standard Siri SU (Tiada Jenis Batang Pengikat)

1. Pengedap omboh menggunakan struktur pengedap dua hala berbentuk khas dengan saiz padat dan fungsi penyimpanan minyak;
2. Tiub aluminium adalah tiub berbentuk M tanpa batang pengikat dan mempunyai prestasi anti-karat yang baik;
3. Berbanding dengan silinder standard ISO15552, panjang silinder siri SU dengan diameter silinder yang sama adalah lebih kecil;
4. Pelarasan penimbal silinder adalah stabil;
5. Aksesori pemasangan silinder dikongsi dengan silinder siri SC;
6. Pemilihan bahan pengedap tahan suhu tinggi boleh memastikan operasi normal silinder di bawah keadaan 150°C.

E-mel: manager@cktworld.com
Muat Turun
SEBELUM：Silinder Piawai Siri SI (Tiada Jenis Batang Pengikat)
SELEPAS：Silinder Piawai Siri MBB
  • Saiz Gergaji (mm) 32 40 50 63 80 100
    Tindakan Lakonan berganda
    Cecair Udara (untuk ditapis oleh elemen penapis 40μm)
    Melekap

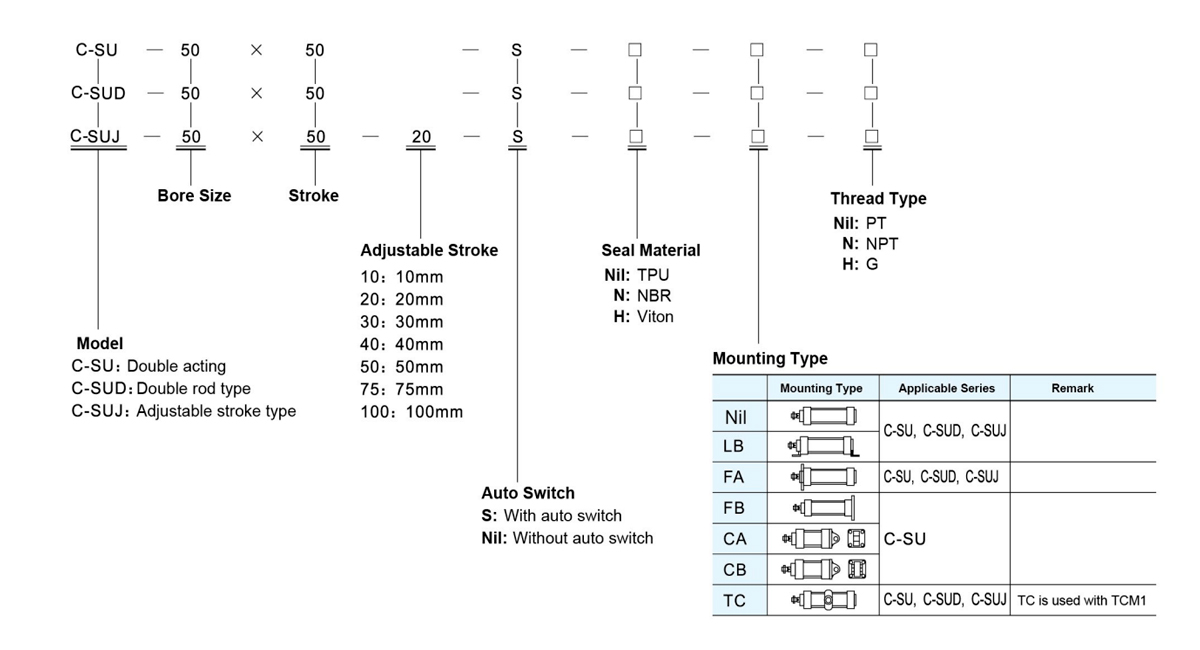

    taip     		Siri C-SU Bacis FA FB CA CB LB TC TCM1
    Siri C-SUD,C-SUJ Bacis FA LB TC TCM1
    Julat Praessure Operasi 0.1~1.0MPa(14~145Psi)
    Tekanan Bukti 1.5MPa(215Psi)
    Suhu Operasi(℃) -20~80
    Julat Kelajuan Operasi (mm/s) 30~800
    Toleransi Panjang Strok 0~250 1.0 251~1000 1.4 1001~1500 1.8
    Kusyen Kusyen boleh laras
    Kusyen Stroke 21 28 29
    *Saiz Port PT1/8 PT1/4 PT3/8 PT1/2
    *Jenis benang NPT dan G tersedia untuk sambungan.

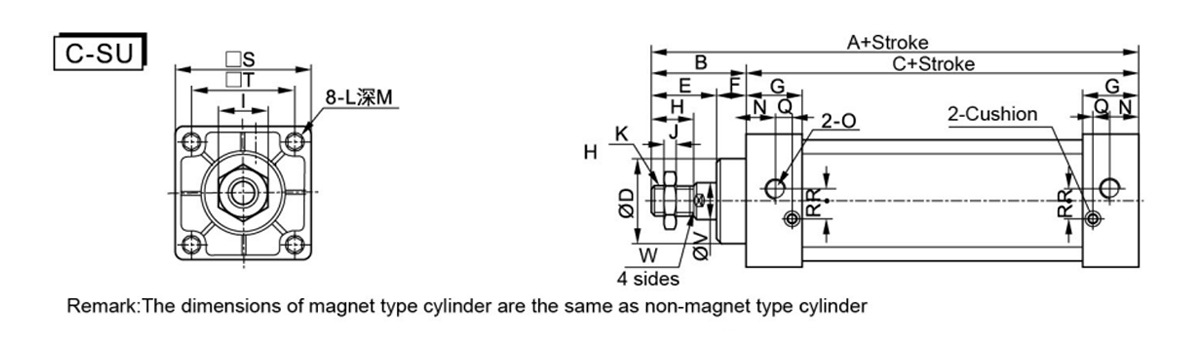

  • Saiz Gergaji/Simbol A B C D E F G H I J K L M N 0 P Q R S T V W
    32 140 47 93 28 32 15 27.5 22 17 6 M10×1.25 M6×1 9.5 14 PT1/8 5.5 6 6.5 45 33 12 10
    40 142 49 93 32 34 15 27.5 24 17 7 M12×1.25 M6×1 9.5 15 PT1/4 6 5 8.5 50 37 16 14
    50 150 57 93 38 42 15 27.5 32 23 8 M16×1.5 M6×1 9.5 17 PT1/4 8.5 2.5 10 62 47 20 17
    63 153 57 96 38 42 15 27.5 32 23 8 M16×1.5 M8×1.25 9.5 15 PT3/8 9.5 4 8.5 75 56 20 17
    80 182 75 107 47 54 21 33 40 26 10 M20×1.5 M10×1.5 11.5 19.5 PT3/8 10 4.5 14 94 70 25 22
    100 188 75 113 47 54 21 33 40 26 10 M20×1.5 M10×1.5 11.5 16.5 PT1/2 11 6.5 14 112 84 25 22

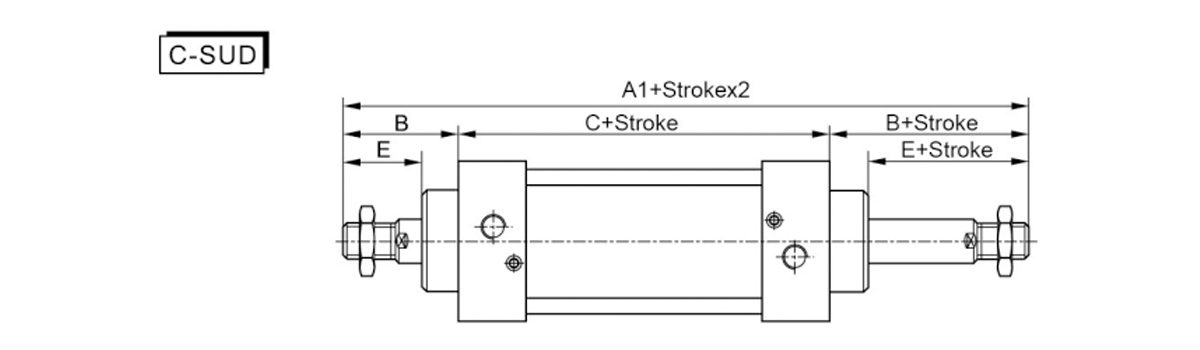

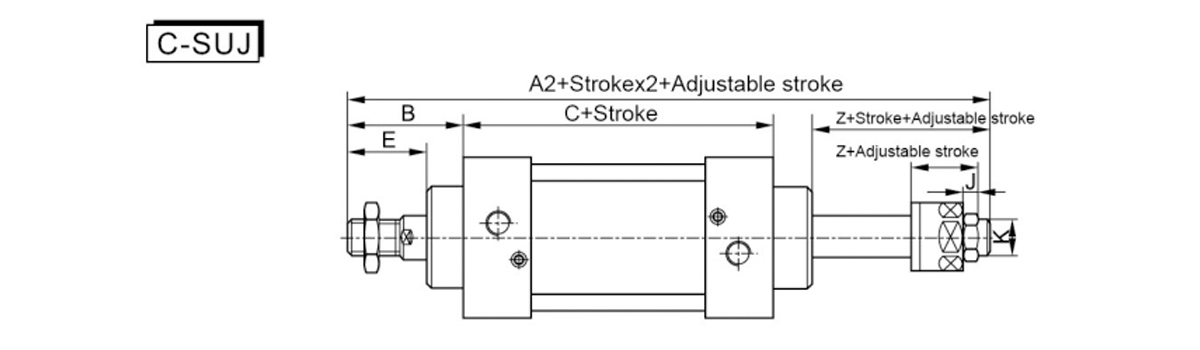

    Saiz Gergaji/Simbol A1 A2 B C E Z J K
    32 187 182 47 93 32 27 6 M10×1.25
    40 191 185 49 93 34 28 7 M12×1.25
    50 207 194 57 93 42 29 8 M16×1.5
    63 210 197 57 96 42 29 8 M16×1.5
    80 257 238.5 75 107 54 35.5 10 M20×1.5
    100 263 244.5 75 113 54 35.5 10 M20×1.5
    Catatan: 1. Dimensi silinder jenis magnet adalah sama dengan silinder jenis bukan magnet; 2. Saiz yang sama seperti jenis standard C-SU untuk Model tidak menunjukkan saiz.

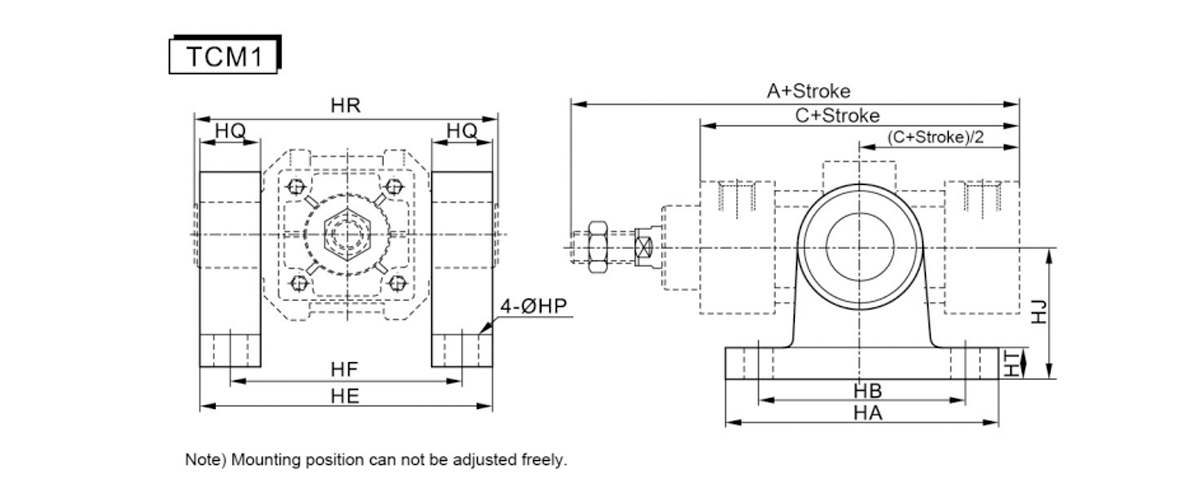

    Saiz Gergaji/Simbol A C HA HB DIA HF HP HQ HR HT HJ
    32 140 93 80 60 72 62 9 12 74 11 40
    40 142 93 103 80 109 86 11 23 113 12 50
    50 150 93 103 80 122 99 11 23 126 12 50
    63 153 96 103 80 134 111 11 23 138 12 50
    80 182 107 110 85 160 137 13 23 164 12 70
    100 188 113 110 85 178 155 13 23 182 12 70

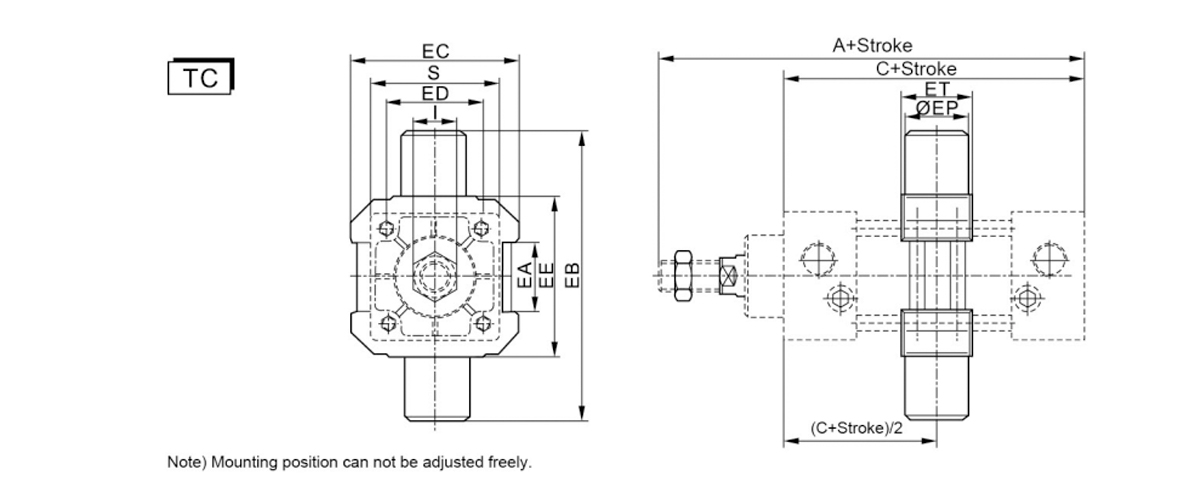

    Saiz Gergaji/Simbol A C EA EB SPR ED EE EP ET I S
    32 140 93 20 74 52 33 50 12 22 17 45
    40 142 93 27 113 65 37 63 25 28 17 50
    50 150 93 31 126 75 47 76 25 28 23 62
    63 153 96 42 138 90 56 88 25 30 23 75
    80 182 107 54 164 112 70 114 25 32 26 94
    100 188 113 68 182 135 84 132 25 38 26 112
    Dimensi pemasangan lampiran lain adalah sama seperti silinder siri C-SC.
