Silinder Piawai Siri SE (Tiada Jenis Batang Pengikat) Pembekal

Rumah / Produk / Silinder Udara / Silinder Standard / Silinder Piawai Siri SE (Tiada Jenis Batang Pengikat)

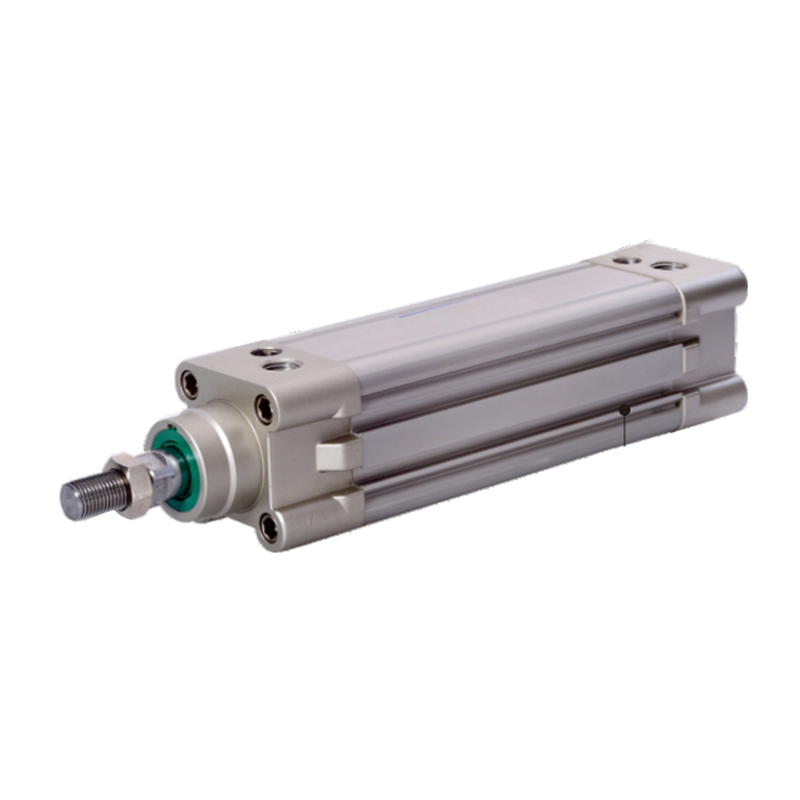

Silinder Piawai Siri SE (Tiada Jenis Batang Pengikat)
  • Silinder Piawai Siri SE (Tiada Jenis Batang Pengikat)
Silinder Standard

Silinder Piawai Siri SE (Tiada Jenis Batang Pengikat)

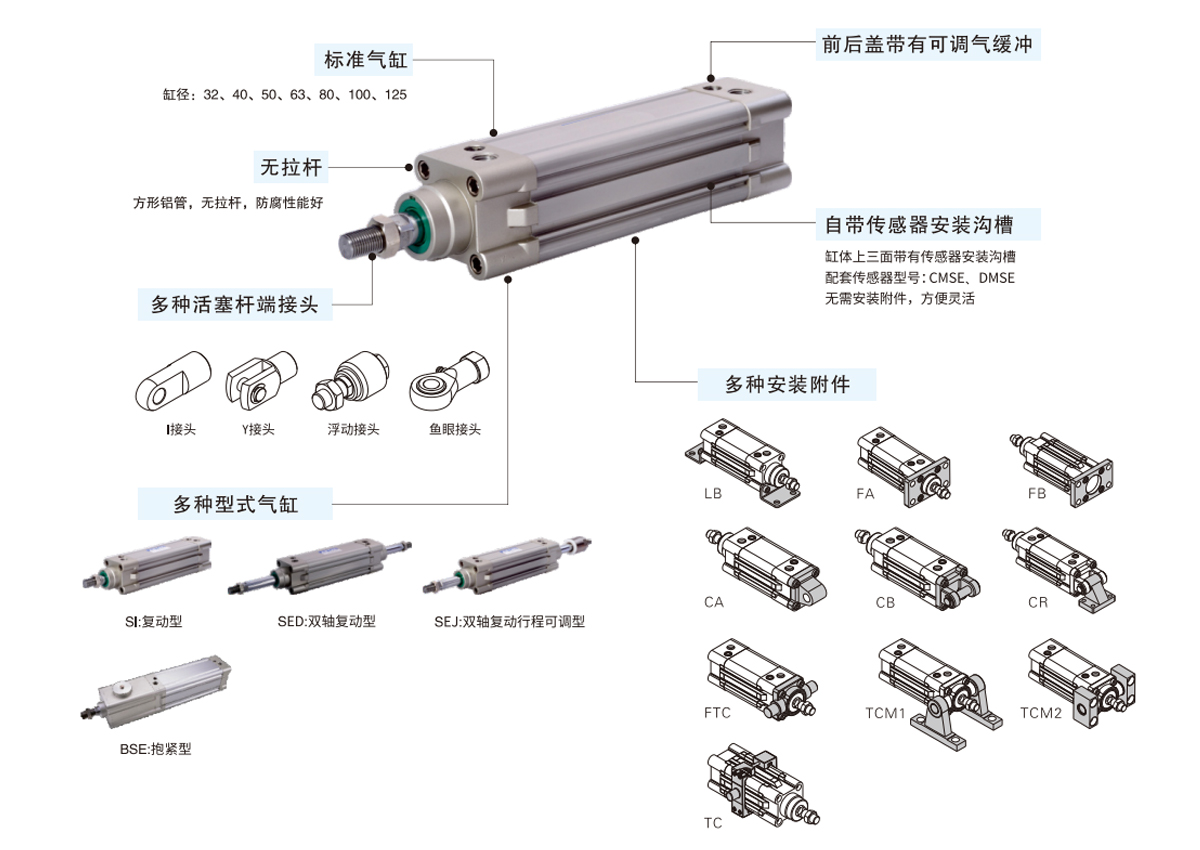

1. Pengedap omboh menggunakan struktur pengedap dua hala berbentuk khas dengan saiz padat dan fungsi penyimpanan minyak;
2. Tiub aluminium persegi, tiada batang pengikat, prestasi anti-karat yang baik;
3. Pelarasan penimbal silinder adalah stabil;
4. Silinder dan aksesori pemasangan silinder pelbagai spesifikasi tersedia untuk dipilih oleh pelanggan.

E-mel: manager@cktworld.com
Muat Turun
SEBELUM：Silinder Piawai Siri CA2
SELEPAS：Silinder Piawai Siri SI (Tiada Jenis Batang Pengikat)
  • Diameter dalam (mm) 32 40 50 63 80 100 125
    Mod pengendalian Jenis salingan
    Medium kerja Udara (ditapis melalui penapis 40μm)

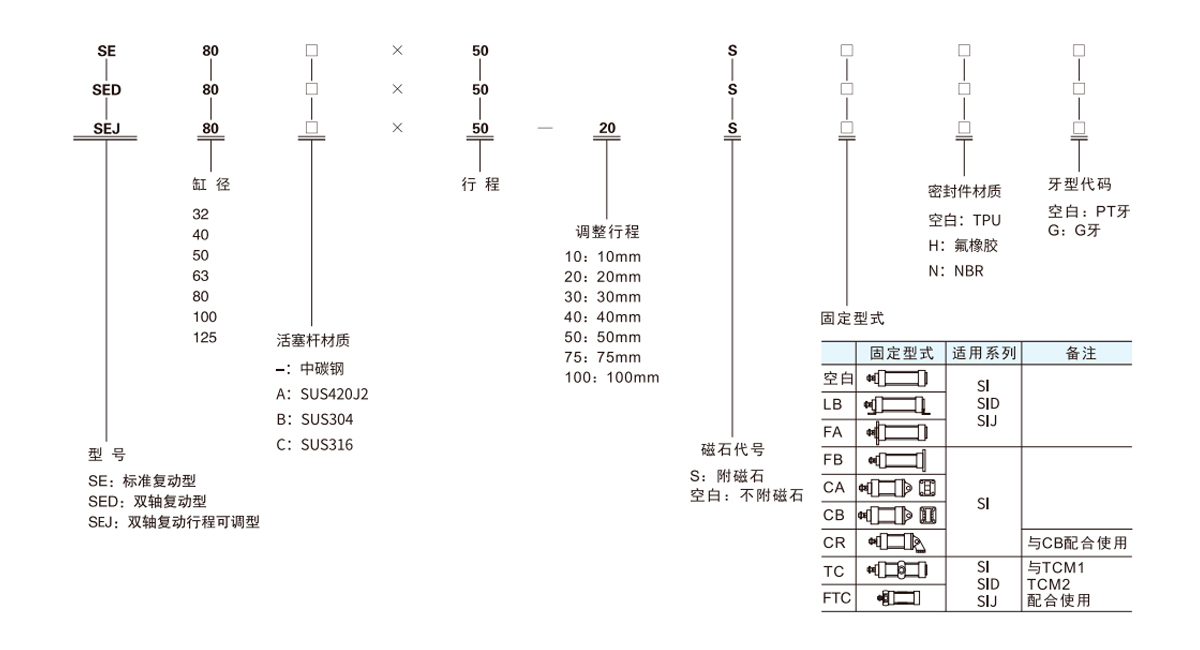

    Jenis tetap Siri SE Jenis asas FA FB CA CB CR LB TC TCM1 TCM2 FTC
    SE D, SE J siri Jenis asas FA LB TC TCM1 TCM2 FTC
    Julat tekanan operasi 0.15~1.0MPa(22~145psi)(1.5~10.0bar)
    Rintangan tekanan terjamin 1.5MPa(215psi)(15bar)
    Suhu kerja °C -20~70
    Julat kelajuan operasi mm/s 30~800 30~500
    Julat toleransi perjalanan 0~250 60251~1000 151001~1500 20
    Jenis penimbal Penampan boleh laras
    Lejang penampan mm 27 30 36 40
    *Diameter pengambilalihan PT1/8 PT1/4 PT3/8 PT1/2
    *Jenis benang NPT dan G tersedia untuk sambungan.

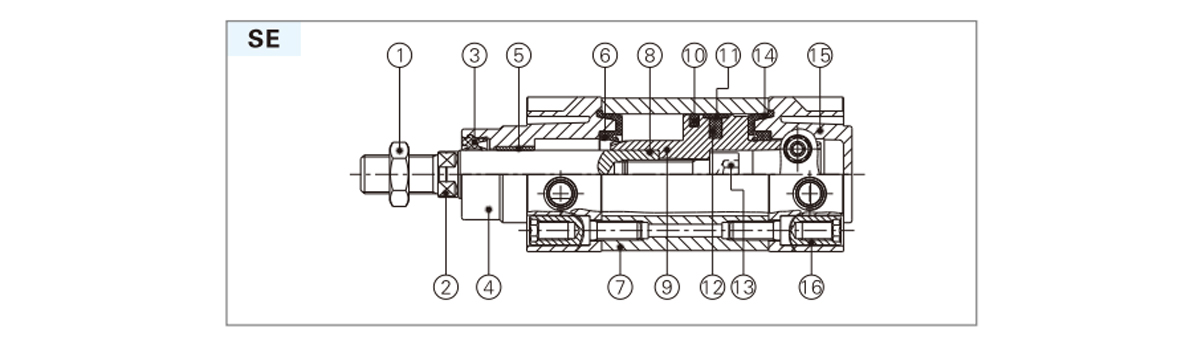

  • Nama bahan Nama bahan
    1 kacang Keluli karbon/keluli tahan karat 9 Omboh Aloi aluminium
    2 Omboh rod Rod pengisar bersalut krom keras S45C 10 Omboh O-ring TPU
    Keluli tahan karat Bahan tahan haus
    3 O-ring penutup hadapan TPU 11 Pakai cincin Plastik (φ100 atau kurang)
    4 Muka depan Aloi aluminium 12 Magnet Getah (lain-lain)
    5 Sesendal Bahan tahan haus 13 Bolt soket heksagon Keluli karbon
    6 Buffer O-ring TPU 14 Pad kedap penampan TPU
    7 Badan silinder Aloi aluminium 15 Penutup belakang Aloi aluminium
    8 Omboh rod O-ring NBR 16 Kacang sokongan Keluli karbon/keluli tahan karat

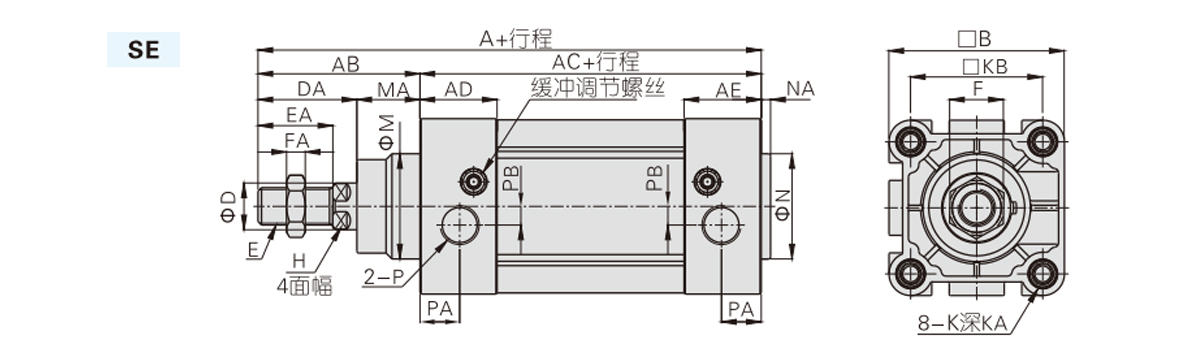

    Diameter/simbol silinder A AB AC AD AE B D DA E EA F FA M MA H K KA KB N NA P PA PB
    32 142 48 94 27.5 27.5 46.5 12 29 M10×1.25 22 17 6 30 19 10 M6 16 32.5 30 3 PT1/8 13.5 6
    40 159 54 105 32 32 54 16 33 M¹2×1.25 24 17 7 35 21 13 M6 17 38 35 3.5 PT1/4 17.5 6
    50 175 69 106 31 31 64 20 42 M16×1.5 32 23 8 40 27 17 M8 17 46.5 40 3.5 PT1/4 14 8
    63 190 69 121 33 33 75 20 42 M16×1.5 32 23 8 45 27 17 M8 17 56.5 45 4 PT3/8 17 8
    80 214 86 128 33 33 93 25 53 M20×1.5 40 26 10 45 33 22 M10 19 72 45 4 PT3/8 16.5 8
    100 229 91 138 37 37 110 25 55 M20×1.5 40 26 10 55 36 22 M10 19 89 55 4 PT1/2 19.5 10
    125 279 119 160 46 46 134 32 74 M27×2.0 54 41 13.5 60 45 27 M12 22 110 60 4 PT1/2 23 11
    Nota: Dimensi jenis magnet dan jenis bukan magnet adalah sama.

    Diameter/simbol silinder A AB AC DA DB E FA
    规格代号 SED SEJ
    32 190 188 48 94 29 27 M10X1.25 6
    40 213 208 54 105 33 28 M12X1.25 7
    50 244 231 69 106 42 29 M16X1.5 8
    63 259 246 69 121 42 29 M16X1.5 8
    80 300 282.5 86 128 53 35.5 M20X1.5 10
    100 320 300.5 91 138 55 35.5 M20X1.5 10
    125 398 366.5 119 160 74 42.5 M27X2.0 13.5
    Nota: Dimensi jenis magnet dan bukan magnet adalah sama. Dimensi yang tidak dinyatakan adalah sama dengan jenis standard SI.
