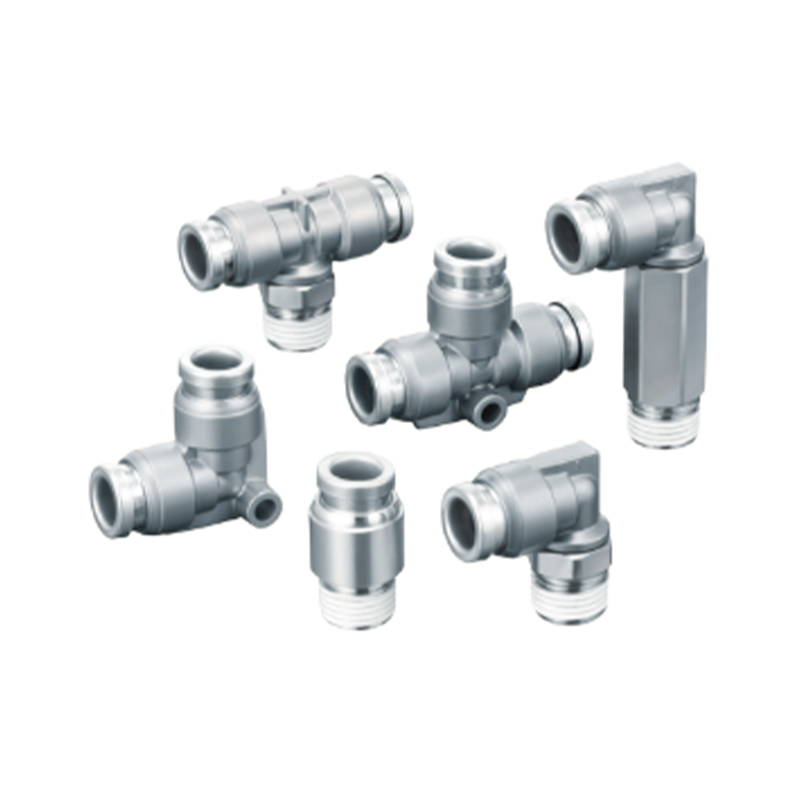

Pemasangan satu sentuhan Keluli Tahan Karat Siri KQB2
  • Pemasangan satu sentuhan Keluli Tahan Karat Siri KQB2
Pemasangan Satu Sentuhan Keluli Tahan Karat

Pemasangan satu sentuhan Keluli Tahan Karat Siri KQB2

Pemasangan satu sentuhan keluli tahan karat siri KQB2 mengguna pakai teknologi pengacuan bersepadu keluli tahan karat gred tinggi, yang direka khas untuk senario penghantaran bendalir yang memerlukan pembongkaran pantas dan pengedap yang boleh dipercayai, memenuhi keperluan komprehensif kebersihan dan ketahanan dalam persekitaran industri.

Ciri teras
Kestabilan bahan: Struktur keluli tahan karat semua mempunyai rintangan kakisan asli, mengelakkan risiko pencemaran sederhana, dan menyesuaikan diri dengan persekitaran asid-bes serta turun naik suhu dan tekanan
Mekanisme penguncian serta-merta: Reka bentuk kunci sehala tolak-tarik merealisasikan sambungan operasi buta, dan cincin pengedap pemampasan sendiri terbina dalam menghapuskan risiko kebocoran
Peluasan keserasian sistem: Menyokong sambungan siri modular berbilang diameter paip, membolehkan konfigurasi fleksibel nod cawangan dalam saluran paip kompleks
Pengoptimuman kos penyelenggaraan: Ciri pembongkaran dan pemasangan tanpa alat sangat memendekkan masa henti peralatan, dan struktur spring penahan boleh diganti secara bebas untuk mengurangkan perbelanjaan penyelenggaraan

E-mel: manager@cktworld.com
Muat Turun
SEBELUM：KQG2 Siri SUS316 Keluli Tahan Karat pemasangan satu sentuhan
SELEPAS：Tiada artikel seterusnya
  • Spesifikasi
    Cecair yang digunakan Udara, air, wap
    Julat tekanan Nota 2) -100 kPa kepada 1 MPa Nota 3)
    Tekanan ujian tekanan 3.0MPa
    Suhu ambien dan suhu bendalir Nota 4) -5 hingga 150°C (tetapi tidak beku) Nota 3)
    gris digunakan Tiada spesifikasi gris
    Pengedap bahagian berulir Dengan sealant
    Nota 1) Air tidak boleh digunakan dengan tiub nilon lembut.
    Nota 2) Oleh kerana kebocoran bukan sifar, elakkan menggunakan penyelenggaraan vakum untuk ujian kebocoran, dsb. Nota 3) Sahkan julat tekanan operasi dan julat suhu operasi paip.
    Nota 4) Pasang pelapik di bawah syarat berikut (kecuali □3.2).
    ·Apabila digunakan dalam persekitaran atau dengan cecair tertakluk kepada perubahan suhu yang mendadak.
    ·Apabila digunakan pada suhu tinggi.

    Sesuai untuk paip
    Bahan tiub FEP, PFA, nilon, nilon lembut Nota 1), poliuretana, poliolefin
    Diameter luar tiub Ø1/8",Ø5/32",Ø1/4",Ø5/16",Ø3/8",Ø1/2"

    ※ Lapisan menetapkan keadaan suhu
    Tiub yang digunakan Suhu
    tiub FEP/siri TH Di atas 80°C
    Tiub PFA/siri TL Di atas 120°C
    Alat ganti
    Nama Diameter luar paip Model bahan
    Gasket 一 M-5G3 SUS316
    Khas FKM
    Kacang pelekap panel Ø3.2 Ø4 KQB223-P01 SUS316
    Ø6 KQB206-P01
    Ø8 KQB208-P01
    Ø10 KQB210-P01
    Ø12 KQB212-P01
    Ø16 KQB216-P01

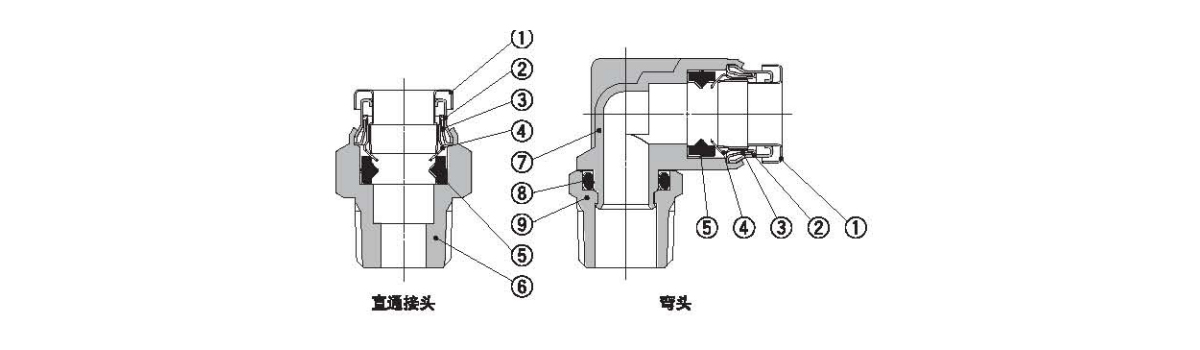

  • Tidak. Nama bahan
    1 Lepaskan lengan SUS304
    2 Lengan panduan 1 SUS304
    3 Lengan panduan 2 SU8304
    4 Klip musim bunga SUS304
    5 Meterai FKM Khas (salutan fluorin)
    6 Badan penyambung lurus C3604 (penyaduran nikel tanpa elektrik)
    7 Badan siku SU8316
    8 O-cincin FKM Khas (salutan fluorin)
    9 Tekan butang masuk C3804 (penyaduran nikel berilium tanpa elektro)

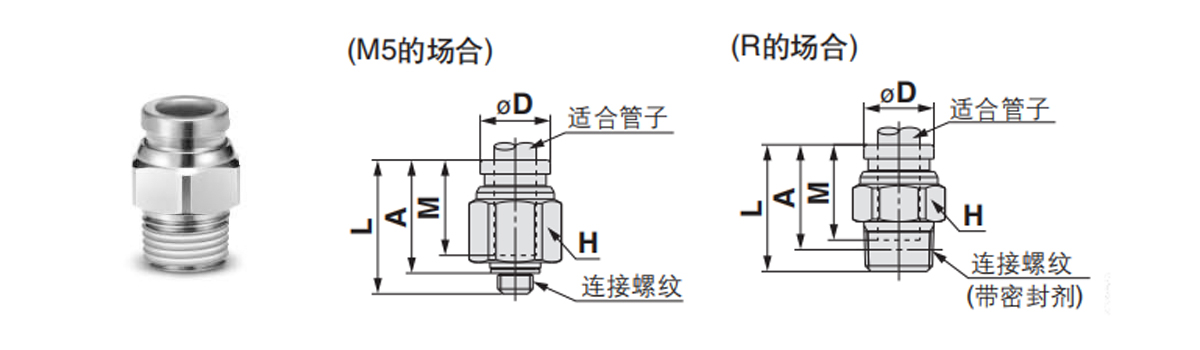

  • Penyambung lurus: KQB2H
    Sesuai untuk diameter luar paip mm Benang sambungan
    R,M     		Model H
    (sisi bertentangan heksagon)     		ØD Nota 1) L A※ M Nota 2) Luas keratan rentas berkesan mm² Kualiti g
    Ø3.2 M5×0.8 KQB2H23-M5 8 8 16.5 13.5 12 3 3.4
    1/8 KQB2H23-01S 10 15.4 12.3 3.4 6
    1/4 KQB2H23-02S 14 21 16.3 17.8
    Ø4 M5×0.8 KQB2H04-M5 10 8.7 17.1 14.1 12.6 4 5.3
    1/8 KQB2H04-01S 15.3 12.2 5.6 5.6
    1/4 KQB2H04-029 14 20.9 16.2 172
    Ø6 M5×0.B KQB2H06-M5 12 11.1 19.1 16.1 13.6 4 8
    1/8 KOB2H06-01S 18.1 15 13.1 7.3
    1/4 KQB2H06-02S 14 20.8 16.1 152
    3/B KQB2H08-033 17 23 17.9 28.8
    Ø8 1/8 KCB2H08-01S 14 13.4 24.5 21.4 18.1 28.1 13.5
    1/4 KQB2H08-029 22.3 17.6
    3/B KQB2H08-033 17 23.7 18.6 26
    Ø10 1/B KQB2H10-01S 17 16.4 25.5 22.4 17 26.1 19.8
    1/4 KQB2H10-02S 27.9 23.2 41.5 22.7
    3/B KQB2H10-03S 23 17.9 21.6
    1/2 KQB2H10-04S 22 28.6 22.2 53.9
    Ø12 1/4 KQB2H12-02S 19 18.5 30.5 25.8 18.6 58.3 28.8
    3/B KQB2H12-033 24.7 19.6 21.5
    1/2 KQB2H12-04S 22 28.7 22.3 47
    Ø16 3/B KQB2H16-03S 24 24.6 33.6 28.5 20.8 81 48.3
    1/2 KQB2H16-04S 29.5 23.1 113 392
    *R Dimensi rujukan selepas skru dalam skru.
    Nota 1) Ø menunjukkan diameter maksimum.
    Nota 2) Menunjukkan nilai apabila menggunakan tiub FEP.
    Ø16 menunjukkan nilai apabila menggunakan tiub nilon sahaja.

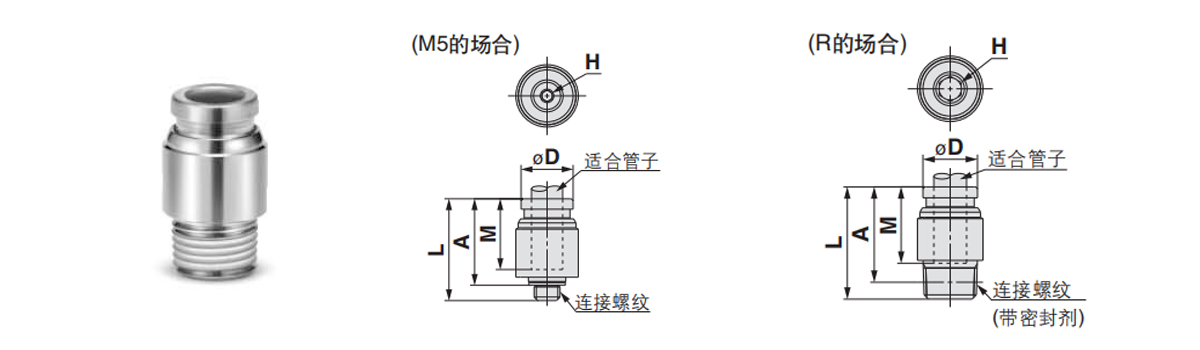

    Penyambung lurus soket heksagon: KQB2S
    Sesuai untuk diameter luar paip mm Benang sambungan
    R,M     		Model H
    (sisi bertentangan heksagon)     		ØD Nota 1) L A※ M Nota 2）Bayaran berkesan Luas mm² Kualiti g
    Ø3.2 M5×0.B KQB2S23-M5 2 9 16.5 13.5 12 3 4
    Ø4 M5×0.8 KQB2S04-M5 2 9 17.1 14.1 12.8 4 3.9
    1/B KQB2804-01S 3 10 20.4 17.3 4.1 7.9
    Ø6 M5×0.B KQB2S08-M5 2 12 18.6 16.6 13.8 4 7.8
    1/B KQB2S06-01S 4 20.6 17.5 10 9.1
    1/4 KQB2S06-02S 14 15.9 10.7 14.7
    Ø8 1/8 KQB2S08-01S 5 14 24.7 21.6 18.1 17.2 13
    1/4 KQB2S08-02S 6 22.9 18.2 23.3 13.5
    3B KQB2S08-03S 17 23.1 18 24
    Ø10 1/8 KQB2610-01S 5 17 25.6 22.5 17 17.2 18.6
    1/4 KQB2S10-02S 8 27.5 22.8 39 20
    3/B KQB2$10-03S 24 18.9 22
    1/2 KQB2810-04S 22 17.8 39.2
    Ø12 1/4 8 19 30.6 25.8 18.6 48 28
    3/B KQB2$12-03S 10 24.9 19.8 60 202
    1/2 KQB2812-04S 22 18.5 35.3
    Ø16 3/B KQB2S16-03S 10 24.6 33.2 28.1 20.8 81 43.6
    1/2 KQB2316-04S 12 29.4 23 113 40.3
    ※R Dimensi rujukan selepas skru dalam benang.
    Nota 1) ØD bermaksud diameter maksimum.
    Nota 2) Menunjukkan nilai apabila menggunakan tiub FEP.
    Ø16 menunjukkan nilai apabila menggunakan tiub nilon sahaja.

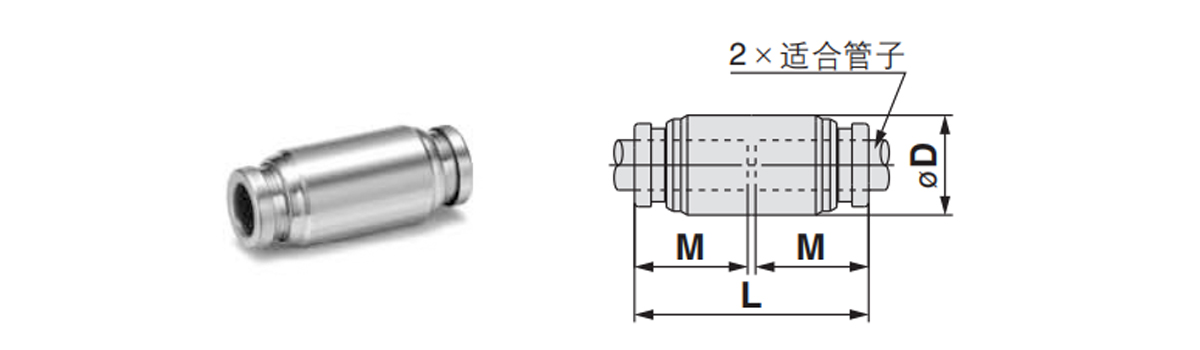

    Penyambung lurus: KQB2H
    Sesuai untuk diameter luar paip mm Model ØD Nota 1) L M Nota 2) Luas keratan rentas berkesan mm² Kualiti g
    Ø3.2 9 25 12 3.4 8.8
    Ø4 KQB2H04-00 9 26.2 12.6 5.6 6.8
    Ø6 12 28.2 13.6 13.1 12
    Ø8 KOB2H08-00 14 33.2 18.1 26.1 17.4
    Ø10 KOB2H10-00 17 35 17 41.5 272
    Ø12 KQB2H12-00 19 38.2 18.6 58.3 33.7
    Ø18 KOB2H16-00 24.6 42.6 20.8 113 58.1
    Nota 1) ØD bermaksud diameter maksimum.
    Nota 2) Menunjukkan nilai apabila menggunakan tiub FEP.
    Ø16 menunjukkan nilai apabila menggunakan tiub nilon sahaja.

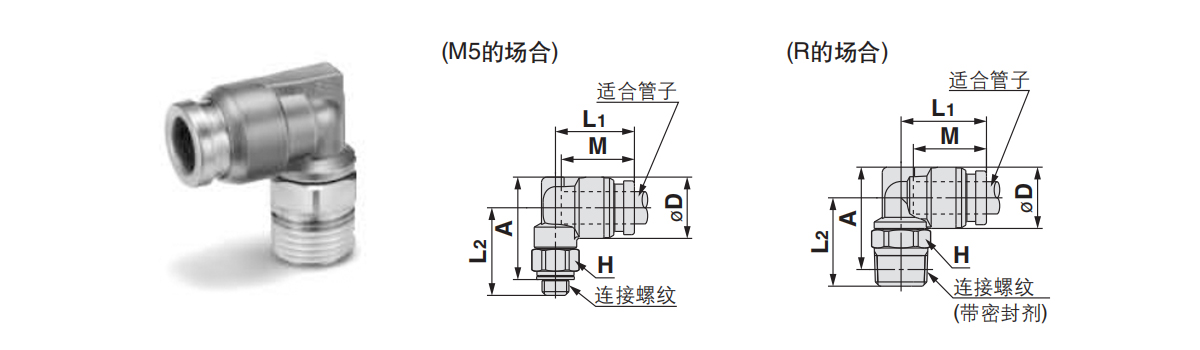

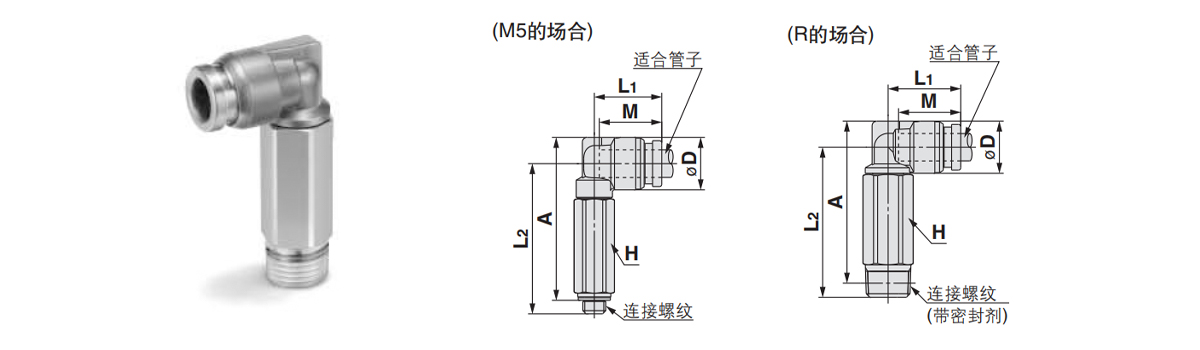

    Siku: KQB2L
    Sesuai untuk diameter luar paip mm Benang sambungan
    R,M     		Model H
    (sisi bertentangan heksagon)     		Nota 1)
    ØD     		L1 L2 A※ M Nota 2)
    Luas keratan rentas berkesan mm 2     		Kualiti g
    Ø3.2 M5×0.B KQB2L23-M5 8 8.3 13.1 14.B 16 12 2.6 6.5
    1/8 KQB2L23-01S 10 13.6 14.9 15.9 3 8
    1/4 KQB2L23-029 14 18.7 18.1 16.6
    Ø4 M5×0.B KQB2L04-M5 8 9.1 13.7 152 16.8 12.8 3.5 7
    1/8 KQB2L04-01S 10 14.4 15.3 16.7 4.2 8.6
    1/4 KQB2L04-02S 14 19.1 18.8 17.5
    Ø6 M5×0.B 8 11.4 14.7 16.3 19 13.6 3.5 9
    1/8 KQB2L06-01S 10 15.9 18.4 11.4 10.2
    1/4 KQB2L06-02S 14 202 21.2 19.1
    38 KQB2L06-035 17 21.6 22.2 31.2
    Ø8 1/8 KQB2L08-01S 12 13.7 18.6 18.3 22 18.1 21.8 14.8
    1/4 KQB2L08-02S 14 19.1 21.5 23.6 20.8
    3/8 KQB2L08-03S 17 22.9 24.6 32.8
    Ø10 1/8 KQB2L10-01S 12 16.6 20 19.7 24.9 17 21.6 20.4
    1/4 KOB2L10-02S 14 21 22.9 26.5 35.2 23.7
    38 KQB2L10-03S 17 24.3 27.5 34.5
    1/2 KQB2L10-04S 22 28.5 30.4 62.6
    Ø12 1/4 KCB2L12-028 14 18.7 22.6 24 28.6 18.6 50.2 27.4
    38 KQB2L12-03S 17 23.6 25.3 29.5 34.3
    1/2 KQB2L12-04S 22 29.5 32.4 60.8
    Ø16 3/8 KQB2L16-03S 19 24.6 28.3 28 34.5 20.8 71 47
    1/2 KQB2L16-049 22 27.3 31.8 37 100 62.6
    ※Dimensi rujukan selepas skru dalam benang R.
    Nota 1) ØD bermaksud diameter maksimum.
    Nota 2) Menunjukkan nilai apabila menggunakan tiub FEP.
    Ø16 menunjukkan nilai apabila menggunakan tiub nilon.

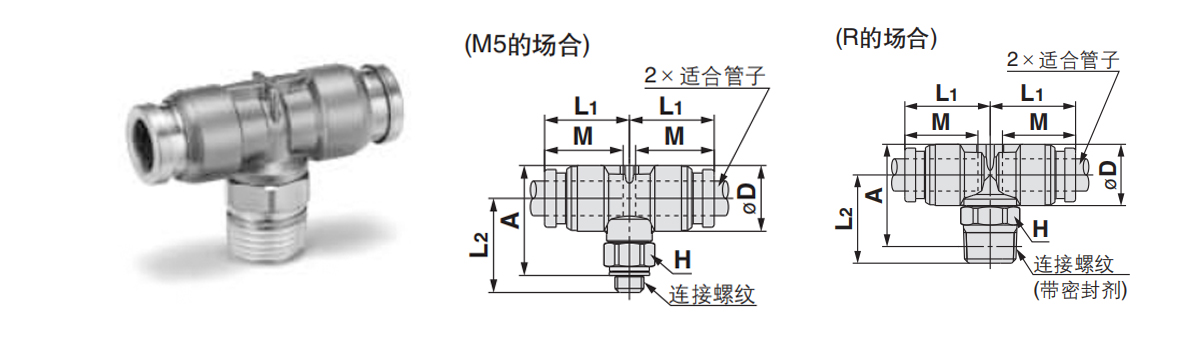

    Penyambung berbentuk T tiub dua: KQB2T
    Sesuai untuk diameter luar paip mm Benang sambungan
    R,M     		Model H
    (sisi bertentangan heksagon)     		Nota 1)
    ØD     		L1 L2 A※ M Nota 2)
    Luas keratan rentas berkesan mm²     		Kualiti g
    Ø3.2 M5×0.8 KQB2T23-M5 8 8.3 13.1 14.8 16 12 3.2 8.2
    1/8 KQB2L23-01S 10 13.8 14.9 15.9 3.4 9.6
    1/4 KQB2T23-02S 14 18.7 18.1 18.4
    Ø4 M5×0.B KQB2T04-M5 8 9.1 13.7 15.2 16.8 12.6 4.5 9.1
    18 KQB2T04-019 10 14.4 15.3 16.7 B 10.6
    1/4 KQB2T04-02S 14 19.1 18.9 19.4
    Ø6 M5×0.B KQB2T06-M5 8 11.4 14.7 18.3 19 13.6 4.5 12.1
    1/8 KQB2T06-019 10 15.9 16.4 13.9 13.6
    1/4 KQB2T06-028 14 20.2 21.2 22.5
    3/8 KQB2T06-03S 17 21.8 22.2 35
    Ø8 1/8 KQB2T08-01S 12 13.7 18.6 18.3 22 16.1 26.3 20
    1/4 KQB2T08-028 14 19.1 21.5 23.6 26.1
    3/8 KQB2T08-03S 17 22.9 24.6 38
    Ø10 1/8 KCB2T10-018 12 16.6 20 19.7 24.9 17 40.8 28.6
    1/4 KQB2T10-028 14 21 22.9 26.5 31.5
    3/8 KQB2T10-03S 17 24.3 27.5 42.4
    1/2 KQB2T10-049 22 28.5 30.4 70.4
    Ø12 1/4 KQB2T12-028 14 18.7 22.6 24 28.6 18.6 57.2 38.1
    3/8 KQB2T12-03S 17 23.6 25.3 29.5 39.7
    1/2 KQB2T12-04S 22 29.5 32.4 70.8
    Ø16 38 KQB2T16-03S 19 24.6 26.3 28 34.5 20.8 71 64.4
    1/2 KQB2T16-04S 22 27.3 31.8 37 100 79
    ※Dimensi rujukan selepas skru dalam benang R.
    Nota 1) ØD bermaksud diameter maksimum.
    Nota 2) Menunjukkan nilai apabila menggunakan tiub FEP.
    Ø16 menunjukkan nilai apabila menggunakan tiub nilon sahaja.

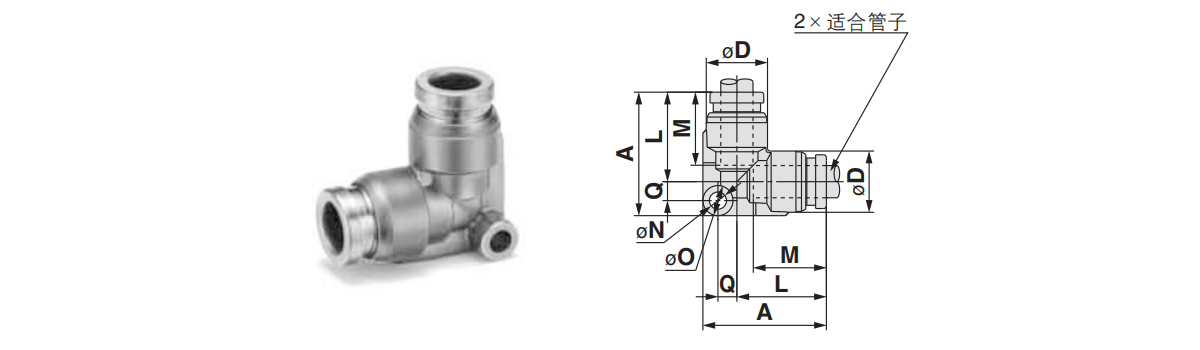

    Siku sudut kanan: KQB2L
    Sesuai untuk diameter luar paip mm Model Nota 1)
    6D     		L A Q M ØN O Nota 2)
    Luas keratan rentas berkesan mm²     		Kualiti g
    Ø3.2 KQB2L23-00 8.3 13.6 19.3 2.8 12 3.2 5.6 3 6.3
    Ø4 KQB2L04-00 9.1 14.6 20.5 3.1 12.6 3.2 5.6 4.2 7.4
    Ø6 KQB2L06-00 11.4 16.6 23 3.6 13.6 3.2 5.6 11.4 11
    Ø8 KQB2L08-00 13.7 20.1 29.1 5 16.1 4.2 8 21.6 202
    Ø10 KQB2L10-00 16.6 22 31.7 5.7 17 4.2 8 35.2 29.6
    Ø12 KQB2L12-00 18.7 24.6 35 6.4 18.6 4.2 8 50.2 37.1
    Ø16 KQB2L16-00 24.6 28.8 40.5 7.7 20.8 4.2 8 100 59.7
    Nota 1) ØD bermaksud diameter maksimum.
    Nota 2) Menunjukkan nilai apabila menggunakan tiub FEP.
    Ø18 menunjukkan nilai apabila menggunakan tiub nilon sahaja.

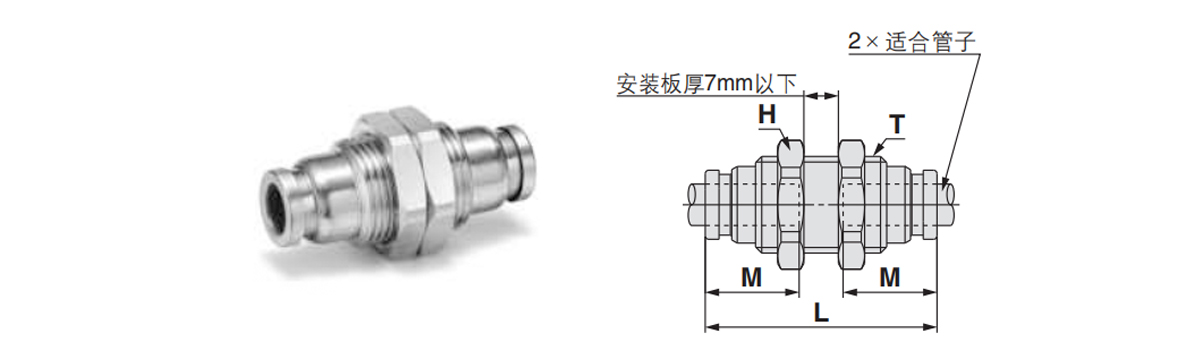

    Penyambung lurus yang dipasang pada panel: KQB2E
    Sesuai untuk diameter luar paip mm Model T
    (M)     		H
    (sisi bertentangan heksagon)     		L Lubang pemasangan M Nota 2)
    Luas keratan rentas berkesan mm²     		Kualiti g
    Ø3.2 KQB2E23-00 M10×1 12 322 11 12 3.4 14.8
    Ø4 KQB2E04-00 M10×1 12 32.4 11 12.6 5.6 14.7
    Ø6 KQB2E06-00 M14×1 17 35.4 15 13.6 13.1 29.2
    Ø8 KQB2E08-00 M15×1 19 38.8 16 16.1 26.1 34.9
    Ø10 KQB2E10-00 M18×1 21 40 19 17 41.5 47.1
    Ø12 KQB2E12-00 M20×1 24 42.4 21 18.6 58.3 58.7
    Ø16 KQB2E16-00 M27×1 30 48.8 28 20.8 113 107.2
    Nota: Nilai menunjukkan nilai untuk tiub FEP.
    Ø16 menunjukkan nilai untuk tiub nilon sahaja.

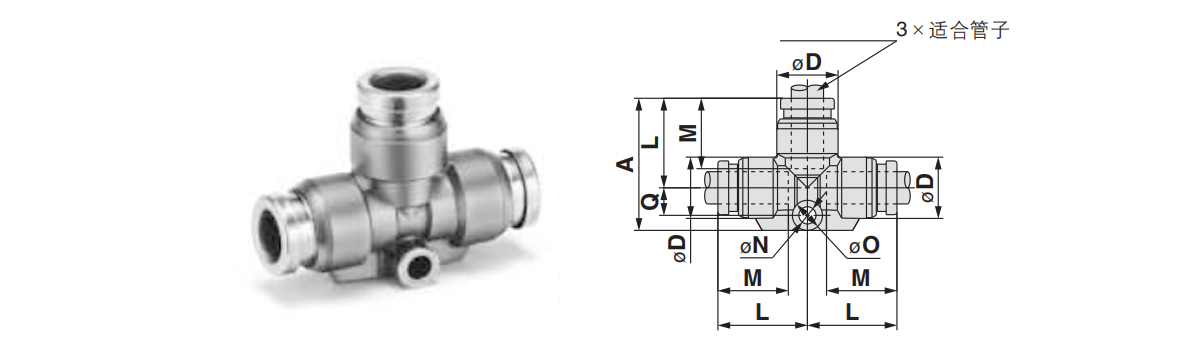

    Pemasangan paip berbentuk T: KQB2T
    Sesuai untuk diameter luar paip mm Model Nota 1)
    D     		L A Q M ØN ØO Nota 2)
    Luas keratan rentas berkesan mm²     		Kualiti g
    Ø3.2 KQB2T23-D0 8.3 13.6 20.5 4.1 12 3.2 5.6 3.4 7.9
    Ø4 KQB2T04-00 9.1 14.6 21.8 4.4 12.6 3.2 5.6 6.4 9.5
    Ø6 KQB2T06-00 11.4 16.6 24.6 52 13.6 3.2 5.6 13.4 142
    Ø8 KQB2T08-D0 13.7 20.1 31.1 7 16.1 4.2 8 25.6 24.4
    Ø10 KQB2T10-00 16.6 22 34 8 17 4.2 8 40 38.8
    Ø12 KQB2T12-00 16.7 24.6 37.7 9.1 18.6 4.2 8 57.4 47
    Ø16 KQB2T16-D0 24.6 28.8 43.4 10.6 20.8 4.2 8 100 75.5
    Nota 1) ØD bermaksud diameter maksimum.
    Nota 2) Menunjukkan nilai apabila menggunakan tiub FEP.
    Ø16 menunjukkan nilai apabila menggunakan tiub nilon sahaja.

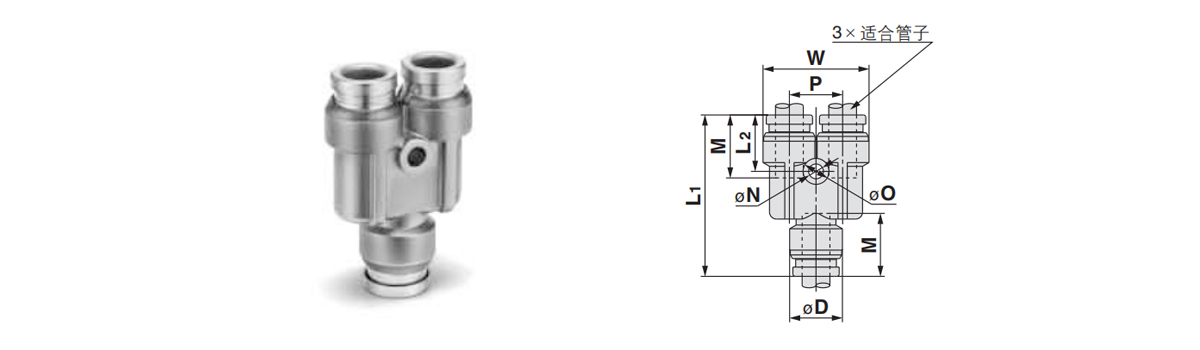

    Pemasangan paip berbentuk Y: KQB2U
    Sesuai untuk diameter luar paip mm Model Nota 1)
    ØD     		W L1 L P M ØN 60 Nota 2)
    Luas keratan rentas berkesan mm²     		Kualiti g
    Ø3.2 KQB2U23-00 8.3 16.4 29 11 8.1 12 32 5.6 3.4 9.2
    Ø4 KQB2U04-00 9.1 18.2 30.4 11.3 8.1 12.6 3.2 5.6 4.2 11.1
    Ø6 11.4 22.9 34.9 12.2 11.5 13.8 32 5.6 13.4 18.8
    Ø8 KQB2U08-00 13.7 28.3 40.1 14.1 14.6 16.1 4.2 8 25.6 29.7
    Ø10 KQB2U10-00 16.8 34.2 44 14.4 17.6 17 4.2 8 40 47.4
    Ø12 KQB2U12-00 18.7 38.5 48.4 15.8 19.8 18.8 42 8 57.4 62.1
    Ø16 KQB2U16-00 24.6 49.3 56.6 17.3 26 20.8 4.2 8 113 110.2
    Nota 1)②ØD means maximum diameter.
    Nota 2) Menunjukkan nilai apabila menggunakan tiub FEP.
    Ø16 menunjukkan nilai apabila menggunakan tiub nilon sahaja.

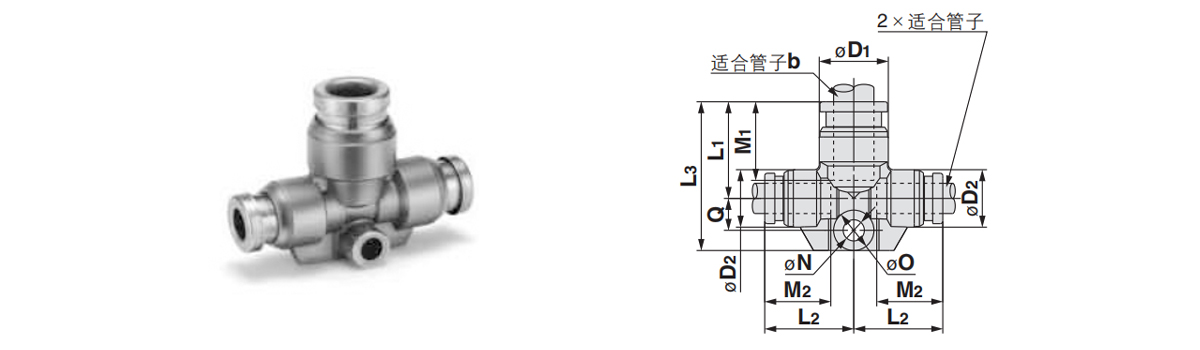

    Tee pengurangan: KQB2T
    Sesuai untuk diameter luar paip mm Model Nota 1)
    ØD1     		Nota 1)
    ØD2     		L1 L L3 Q M1 M2 ØN ØO Nota 2)
    Luas keratan rentas berkesan mm²     		Kualiti g
    a b
    Ø3.2 Ø4 KQB2T23-04 9.1 8.3 142 14.1 21.1 4.1 12.6 12 3.2 5.6 3.8 8.5
    Ø4 Ø6 KQB2T04-06 11.4 9.1 15.6 15.7 22.8 4.4 13.6 126 3.2 5.6 7.1 11
    Ø6 Ø8 KQB2T06-08 13.7 11.4 19.1 17.7 29.5 6.4 16.1 13.6 4.2 8 16.4 20
    Ø8 Ø10 KQB2T08-10 18.B 13.7 21 21.2 32.1 7.1 17 18.1 4.2 8 38 29.8
    Ø10 Ø12 KQB2T10-12 18.7 16.6 23.6 23.1 35.7 8.1 18.6 17 4.2 8 56 41.3
    Ø12 Ø16 KQB2T12-16 24.6 18.7 26.8 26.7 39.9 9.1 20.8 18.6 4.2 8 108.5 58
    Nota 1) ØD1, ØD2  means maximum diameter.
    Nota 2) Indicates values when using FEP pipes.

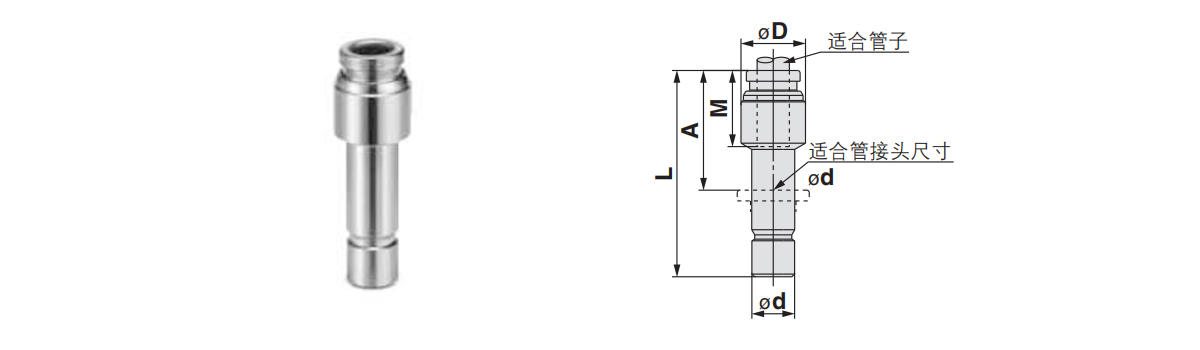

    Palam: KQB2R
    Sesuai untuk diameter luar paip mm Saiz sambungan paip yang sesuai od Model ØD Nota 1) L A M Nota 2)
    Luas keratan rentas berkesan mm²     		Kualiti g
    Ø3.2 Ø4 KQB2R23-04 9 32.9 20.3 12 3.4 4.9
    Ø4 Ø6 KQB2R04-06 9 34.4 20.8 12.6 5.6 7
    Ø6 Ø8 KQB2R06-08 12 38.4 22.3 13.6 13.1 12.7
    Ø8 Ø10 KQB2R08-10 14 41.9 24.9 16.1 26.1 19.2
    Ø10 Ø12 KQB2R10-12 17 44.8 26.2 17 41.5 27.8
    Ø12 Ø18 KQB2R12-16 19 42.9 22.1 18.6 58.3 37.2
    Nota 1) ØD bermaksud diameter maksimum.
    Nota 2) Menunjukkan nilai apabila menggunakan tiub FEP.

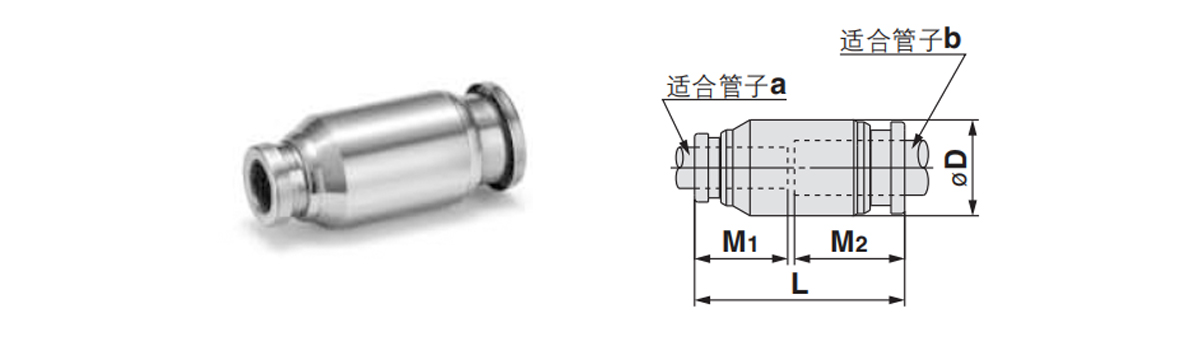

    Mengurangkan paip lurus: KQB2H
    Sesuai untuk diameter luar paip mm Model ØD Nota 1) L M1 M2 Nota 2)
    Luas keratan rentas berkesan mm²     		Kualiti g
    a b
    Ø3.2 Ø4 KQB2H23-D4 9 25.6 12 12.6 3.4 6.8
    Ø4 Ø6 KQB2H04-06 12 27.2 12.6 13.6 5.6 12.1
    Ø6 Ø8 KQB2H06-08 14 30.7 13.6 16.1 13.1 17.1
    Ø8 Ø10 KQB2H08-10 17 34.1 16.1 17 26.1 27.2
    Ø10 Ø12 KQB2H10-12 19 38.6 17 18.6 41.5 34.8
    Ø12 Ø16 KQB2H12-16 24.6 40.4 18.6 20.8 58.3 57.3
    Nota 1) ØD bermaksud diameter maksimum.
    Nota 2) Menunjukkan nilai apabila menggunakan tiub FEP.

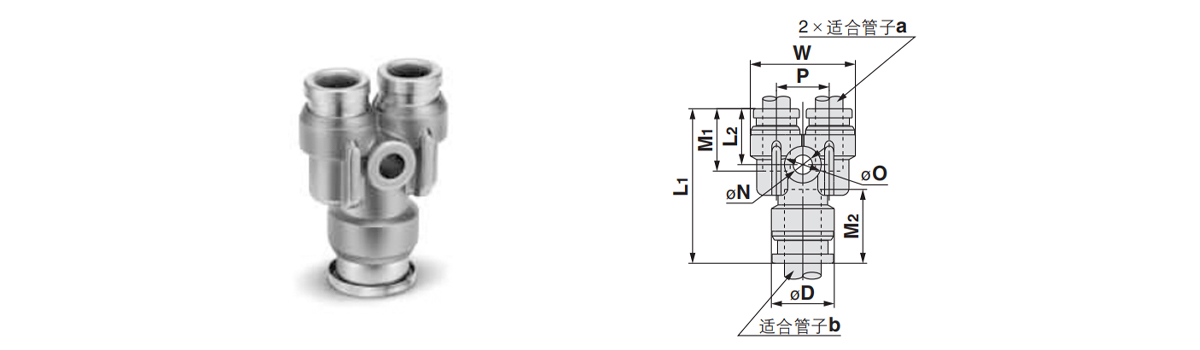

    Mengurangkan pemasangan paip berbentuk Y: KQB2U
    Sesuai untuk diameter luar paip mm Model Nota 1)
    ØD     		L1 L2 P W M1 M2 ØN Ø0 Nota 2)
    Luas keratan rentas berkesan mm²     		Kualiti g
    a b
    Ø3.2 Ø4 KQB2U23-04 9.1 27 10.8 8.1 16.4 12 12.6 3.2 5.6 3.2 8.5
    Ø4 Ø6 KQB2U04-06 11.4 29.3 11.2 9.1 18.2 12.8 13.6 3.2 5.6 4.2 11.9
    Ø6 Ø8 KQB2U06-08 13.7 33.7 12.2 11.5 22.9 13.6 18.1 4.2 8 13.4 19.3
    Ø8 Ø10 KQB2U08-10 16.6 38.3 13.8 14.6 28.3 16.1 17 4.2 8 25.6 32
    Ø10 Ø12 KQB2U10-12 18.7 43 14 17.6 34.2 17 18.6 4.2 8 40 47.6
    Ø12 Ø16 KQB2U12-16 24.8 47.4 15.6 19.8 38.5 18.6 20.8 4.2 8 57.4 87.8
    Nota 1) ØD bermaksud diameter maksimum.
    Nota 2) Indicates values when using FEP pipes.

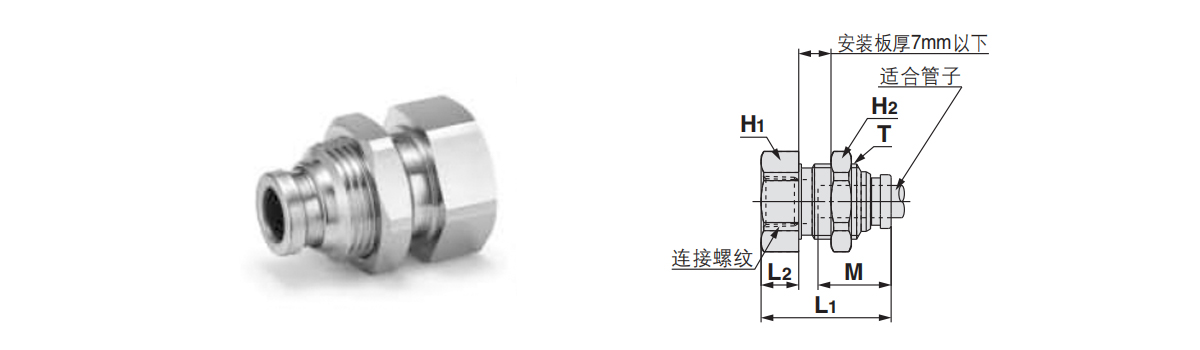

    Penyambung paip lurus benang dalaman yang dipasang pada panel: KQB2E
    Sesuai untuk diameter luar paip mm Benang penyambung
    Pe     		Model T
    (M)     		Heksagon sisi bertentangan L1 L2 Lubang pelekap M Nota 2)
    Luas keratan rentas berkesan mm²     		Kualiti g
    Hai H2
    Ø3.2 1/4 KQB2E23-02 M10×1 17 12 31 14.8 11 12 3.4 27.5
    Ø4 1/8 KQB2E04-01 M10×1 14 12 25.8 9.7 11 12.6 5.6 16.9
    1/4 KQB2E04-02 17 30.9 14.8 27.1
    Ø6 1/B KQB2E06-01 M14×1 17 17 24.2 6.1 15 13.6 13.1 25
    1/4 KQB2E06-02 31.6 13.5 33.2
    3/B KQB2E06-03 19 33 14.9 34.8
    Ø8 1/B KQB2E08-01 M15×1 17 19 26.3 6.9 16 16.1 26.1 28.7
    1/4 KQB2E08-02 32.4 13 34.2
    3/B KQB2E08-03 19 34 14.6 35.9
    Ø10 1/4 KQB2E10-02 M18×1 19 21 31.6 11.6 19 17 41.5 44
    3/8 KQB2E10-03 33.6 13.6 40.2
    Ø12 3/B KQB2E12-03 M20×1 21 24 34 12.8 21 18.6 58.3 52
    1/2 KQB2E12-04 24 39.6 18.4 62.5
    Ø16 3/B KQB2E18-03 M27×1 29 30 35.3 11.2 28 20.8 96 111
    1/2 KQB2E16-04 40.6 16.5 113 118.2
    Nota: Nilai menunjukkan nilai untuk tiub FEP.
    Ø16 menunjukkan nilai untuk tiub nilon sahaja.

    Siku panjang: KQB2W
    Sesuai untuk diameter luar paip mm Benang sambungan
    R,M     		Model H
    Sisi bertentangan heksagon     		ØD Nota 1) L1 L A※ M Nota 2)
    Luas keratan rentas berkesan mm²     		Kualiti g
    Ø3.2 M5×0.B KCB2W23-M5 8 8.3 13.1 31.2 32.4 12 2.8 13.5
    1/B KCB2W23-01S 10 13.6 31.3 32.3 15.3
    1/4 KQB2W23-02S 14 35.1 34.5 34.7
    Ø4 M5×0.B KCB2W04-M5 8 9.1 13.7 31.6 33.2 12.6 3 14.1
    1/B KQB2W04-01S 10 14.4 31.7 33.1 4 16.2
    1/4 KQB2W04-028 14 35.5 35.3 35.6
    Ø6 M5×0.B KQB2WO8-N5 8 11.4 14.7 32.7 35.4 13.6 3 16
    1/B KQB2W06-01S 10 15.9 32.8 10.9 17.8
    1/4 KOB2W06-028 14 36.6 37.6 37.2
    3/B KQB2W08-03S 17 38 38.6 60.3
    Ø8 1/8 KQB2W08-01S 12 13.7 18.6 37 40.7 16.1 20.5 28.8
    1/4 KOB2W08-028 14 19.1 40.2 42.3 39.2
    3/B KQB2W08-03S 17 41.6 43.3 63.7
    Ø10 1/4 KCB2W10-02S 14 16.6 21 46.6 50.2 17 33.5 42.1
    3/B KOB2W10-03S 17 45.9 49.1 64.5
    1/2 KQB2W10-04S 22 50.1 52 123
    Ø12 1/4 KQB2W12-02S 14 18.7 22.8 47.7 52.3 18.6 47.7 46
    3/B KQB2W12-03S 17 23.8 49 53.2 58.2
    1/2 KQB2W12-04S 22 53.2 56.1 118
    Ø16 3/8 KQB2W16-03S 19 24.6 28.3 57.6 64.1 20.8 71 89.6
    1/2 KGB2W16-04S 22 27.3 61.4 66.6 100 116
    ※Dimensi rujukan selepas skru dalam benang F.
    Nota 1) ØD bermaksud diameter maksimum.
    Nota 2) Menunjukkan nilai apabila menggunakan tiub FEP.
    Ø18 menunjukkan nilai apabila menggunakan tiub nilon sahaja.

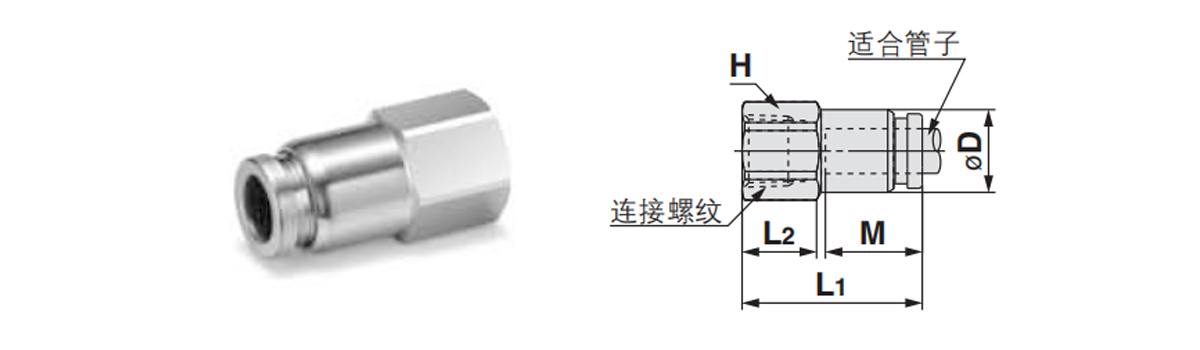

    Benang dalaman terus melalui: KQB2F
    Sesuai untuk diameter luar paip mm Benang sambungan
    Rc     		Model H
    （Sisi bertentangan heksagon)     		ØD Nota 1) L1 L2 M Nota 2)
    Luas keratan rentas berkesan mm²     		Kualiti g
    Ø3.2 1/8 KQB2F23-01 12 8 23.3 9.8 12 3.4 9.3
    Ø4 1/8 KQB2F04-01 12 8.7 23.7 9.8 12.6 5.6 9.7
    1/4 KQB2F04-02 17 28.7 13.2 22.7
    Ø6 1/8 KQB2F06-01 12 11.1 24.2 10 13.6 13.1 11.1
    1/4 KQB2F06-02 17 28.2 13.4 24.3
    3/8 KQB2F06-03 19 30.6 14.2 25.8
    Ø8 1/8 KQB2F08-01 14 13.4 26.3 9.6 16.1 26.1 17.1
    1/4 KQB2F08-02 17 31.3 13.7 26.8
    38 KQB2F08-03 19 32.7 14.4 28.4
    Ø10 1/4 KQB2F10-02 17 16.4 31.6 13.9 17 41.5 30.3
    3/8 KQB2F10-03 19 33 14.7 32
    Ø12 1/4 KQB2F12-02 19 18.5 32.6 13.3 18.6 58.3 39.4
    38 KQB2F12-03 34 14.7 33.9
    12 KQB2F12-04 24 38.3 18.4 52.9
    Ø16 3/8 KOB2F16-03 24 24.6 35.3 13.5 20.8 81 82.8
    1/2 KQB2F16-04 40.6 18.8 113 59.9
    Nota 1) ØD bermaksud diameter maksimum.
    Nota 2) Menunjukkan nilai apabila menggunakan tiub FEP.
    Ø16 menunjukkan nilai apabila menggunakan tiub nilon sahaja.

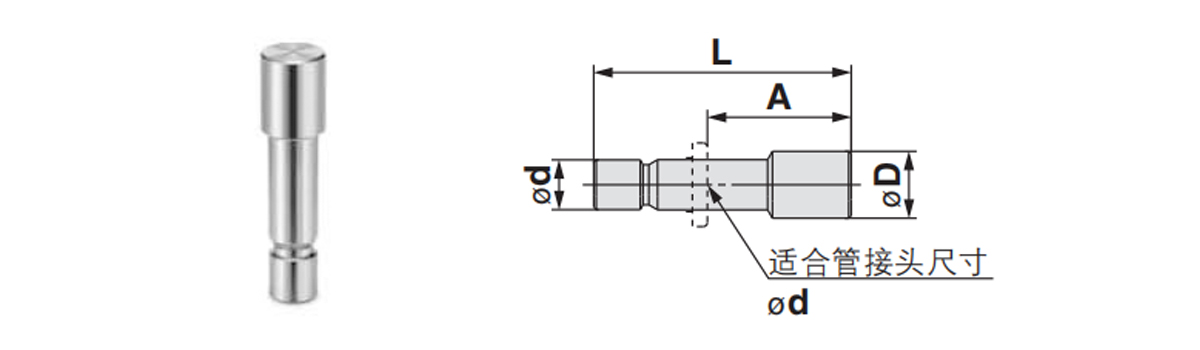

    Palam: KQG2P
    Saiz sambungan paip yang sesuai od Model ØD L A Kualiti g
    Ø3.2 KQB2P-23 5 28.9 18.9 2.8
    Ø4 KQB2P-04 6 29.6 17 4.3
    Ø6 KQB2P-0B 8 30.8 172 9
    Ø8 KQB2P-08 10 33.7 17.6 16.3
    Ø10 KQB2P-10 12 34.6 17.6 25.4
    Ø12 KQB2P-12 14 36.5 17.9 37.8
    Ø16 KQB2P-16 18 38.8 17.8 89.2

Produk Berkaitan

Blog & Berita

Berita Terkini Kami &
Blog

Lihat Lagi

Kualiti Tulen yang Boleh Dipercayai Sememangnya Menonjol.

Pilihan datang dari kepercayaan, dan kerjasama datang dari kejujuran.

  • S: Berapa lama kami boleh mendapat jawapan selepas kami menghantar pertanyaan kepada anda?

    Kami akan membalas anda dalam masa 24 jam selepas menerima pertanyaan pada hari bekerja.

  • S: Adakah anda pengilang langsung atau syarikat perdagangan?

    Kami adalah pengilang, dan kami mempunyai jabatan jualan antarabangsa sendiri. Jadi kita boleh menghasilkan dan menjual semuanya sendiri.

  • S: Bolehkah anda membuat produk tersuai?

    Ya, kami boleh membangunkan dan menghasilkan produk mengikut lukisan atau sampel yang disediakan oleh pelanggan.

  • S: Bagaimanakah syarikat anda menjamin kualiti produk?

    Pertama sekali, kami akan melakukan pemeriksaan selepas setiap proses. Untuk produk siap, kami akan melakukan pemeriksaan 100% mengikut keperluan pelanggan dan piawaian antarabangsa.

  • S: Di manakah produk anda dieksport terutamanya?

    Produk kami dieksport terutamanya ke Jerman, Amerika Syarikat, Denmark dan lebih daripada sedozen negara di Eropah dan Amerika Utara
