Silinder Slaid Siri STM (Ø10~Ø25) Pembekal

Rumah / Produk / Silinder Udara / Silinder Slaid / Silinder Slaid Siri STM (Ø10~Ø25)

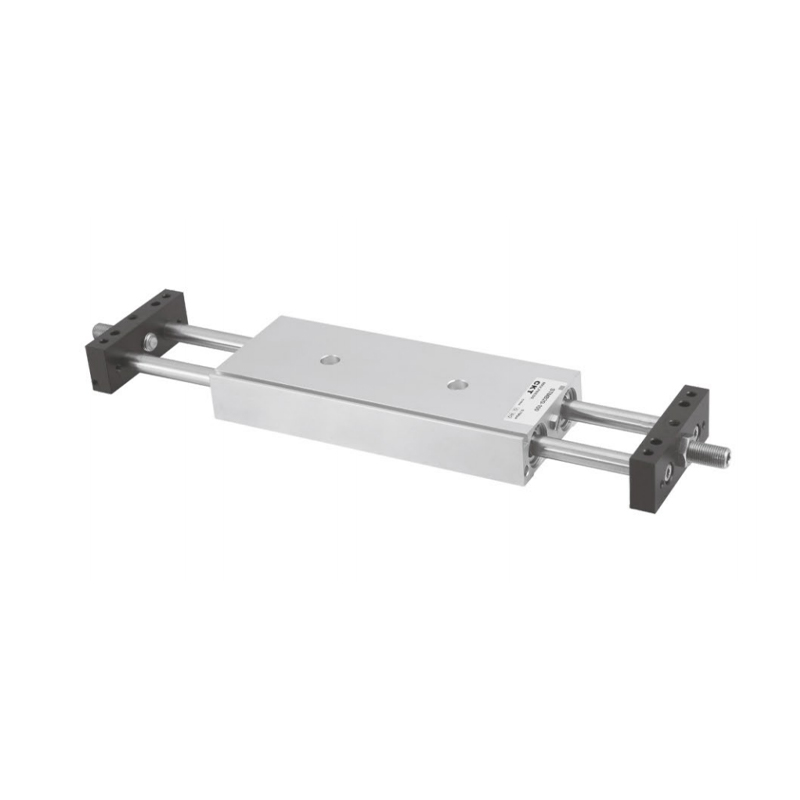

Silinder Slaid Siri STM (Ø10~Ø25)
  • Silinder Slaid Siri STM (Ø10~Ø25)
Silinder Slaid

Silinder Slaid Siri STM (Ø10~Ø25)

1. Dua bentuk pemasangan dan penetapan: pemasangan badan atau pemasangan gelangsar;
2. Struktur rod omboh berganda menjadikan silinder mempunyai prestasi anti-lentur dan anti-kilasan yang lebih baik, dan boleh menahan beban gerakan besar atau beban sisi;
3. Peranti penampan seperti pad anti-perlanggaran atau penimbal tekanan minyak di kedua-dua hujungnya boleh memperlahankan kelajuan hentaman dengan berkesan dan memanjangkan hayat perkhidmatan silinder;
4. Pilih bahan pengedap tahan suhu tinggi untuk memastikan operasi normal silinder di bawah keadaan 150 ℃.

E-mel: manager@cktworld.com
Muat Turun
SEBELUM：Tiada artikel sebelumnya
SELEPAS：Silinder Slaid Kecil Siri MXH (Panduan Linear) (Ø6~Ø20)
  • Standard        Spesifikasi
    Saiz Gergaji (mm) 10 16 20 25
    Tindakan Lakonan berganda
    Cecair Udara
    Julat Tekanan Operasi 0.1~1.0MPa(14~145psi)
    Tekanan Bukti 1.5MPa(215ps)
    Suhu Operasi(℃) -20~70
    Julat Kelajuan Operasi(mm/s) 30~500
    Toleransi Panjang Strok 1.00
    Kusyen Tiada Pad bumper atau penimbal minyak (pilihan)
    *Ketepatan tidak berputar ±0.1° ±0.05°
    * Pelabuhan Paip M5×0.8 PT1/8
    *Ketepatan bukan putaran merujuk kepada sudut di mana plat penetap silinder boleh berputar apabila silinder ditarik balik sepenuhnya.
    **Jenis benang NPT dan G tersedia untuk sambungan paip.
    Nota: Siri C-STM adalah magnet sepenuhnya.

  • Spesifikasi  Standard
    Saiz Gergaji (mm) Lejang Standard(mm) Max.Stroke Strok yang dibenarkan
    10 25 50 75 100 100 150
    16 25 50 75 100 125 175 200 200 250
    2,025 25 50 75 100 125 175 200 250 250 300
    Nota: 1. Dalam julat strok yang dibenarkan, apabila strok lebih besar daripada strok maksimum, pemprosesan bukan standard akan dilakukan. Untuk pukulan istimewa lain, sila hubungi syarikat kami.

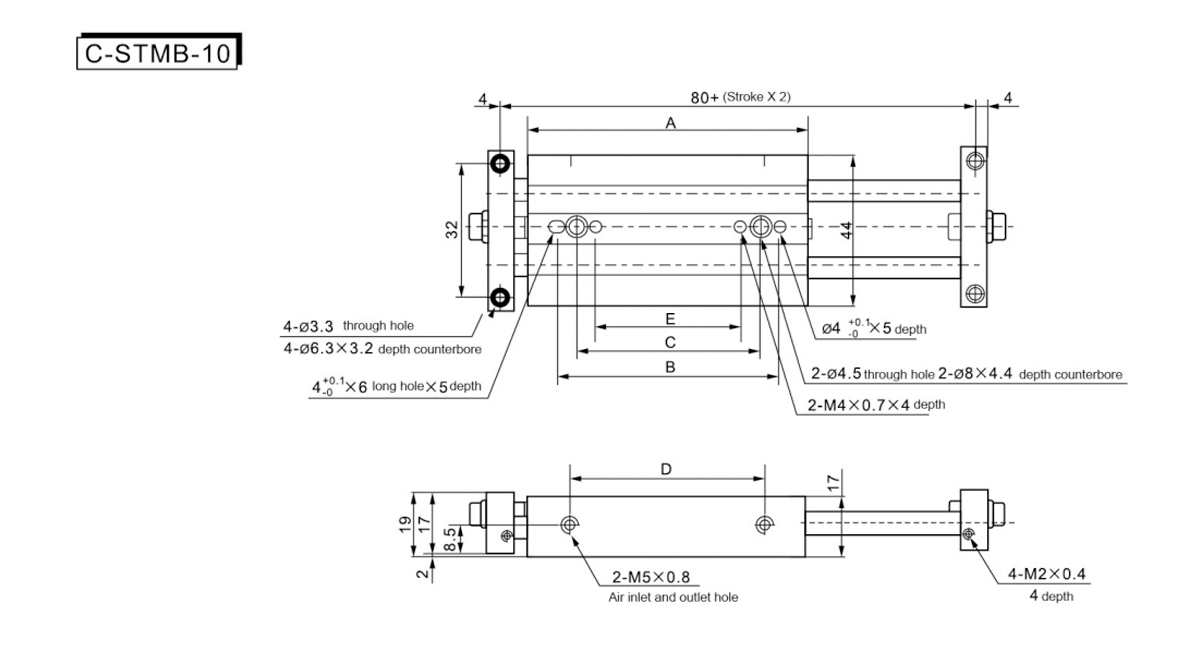

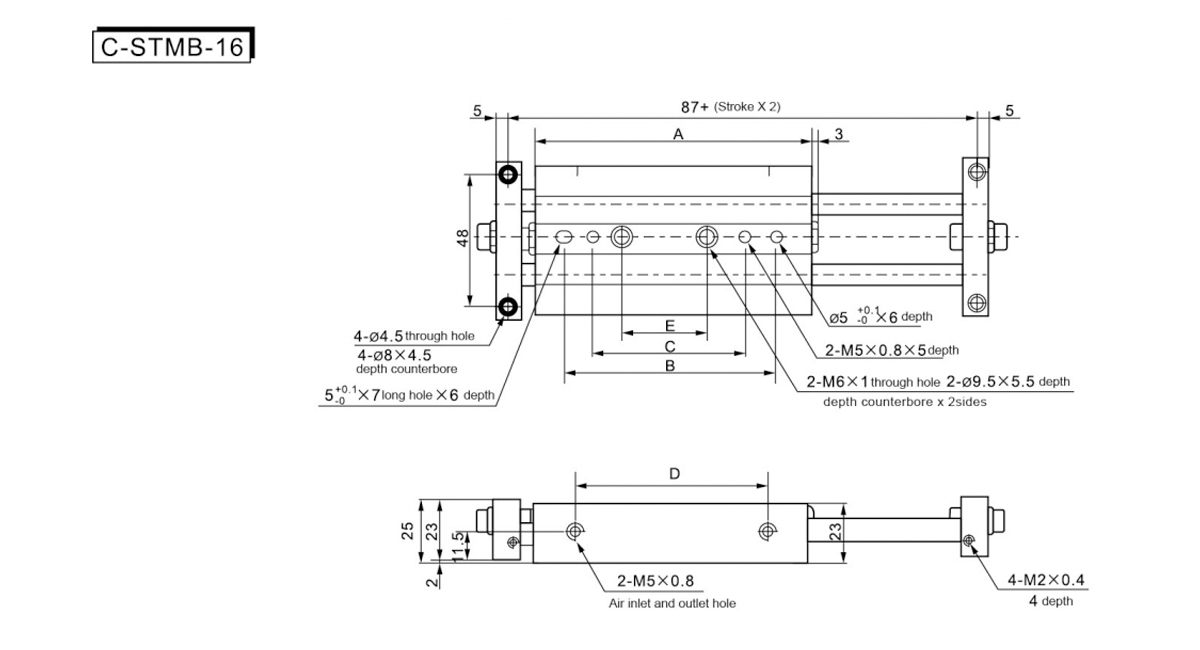

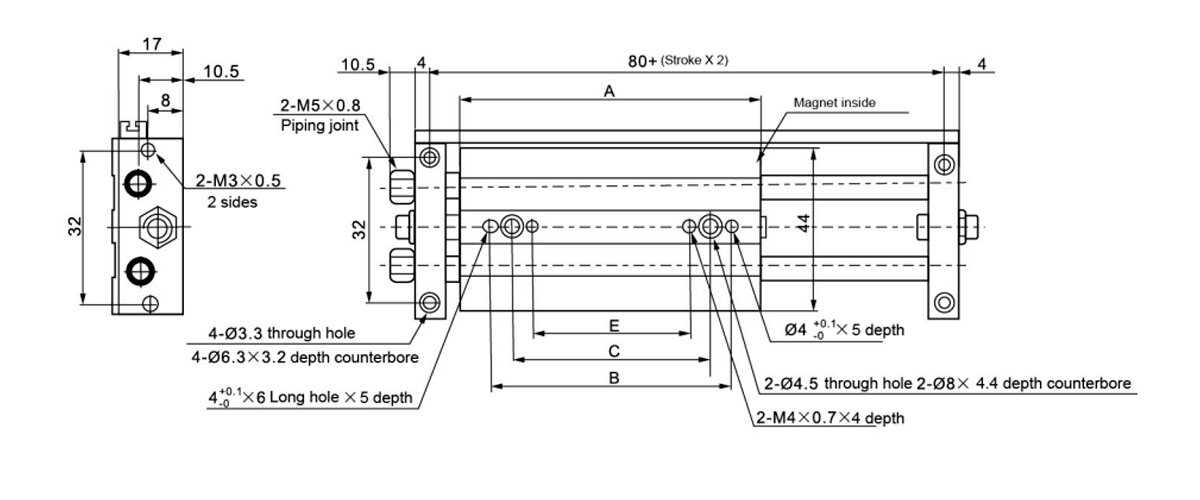

    Strok/Simbol 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    D 46 71 96 121
    E 15 40 40 40

    Strok/Simbol A B C D E
    25 86 55 - 48 25
    50 111 80 - 73 50
    75 136 105 75 98 45
    100 161 130 100 123 70
    125 186 150 120 148 90
    150 211 150 120 173 90
    175 236 150 120 198 90
    200 261 150 120 223 90

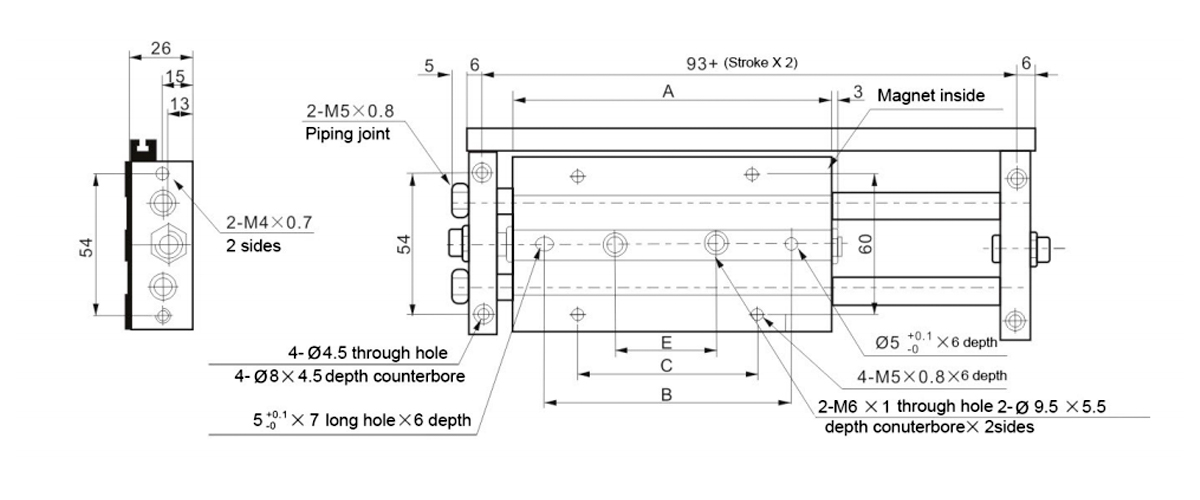

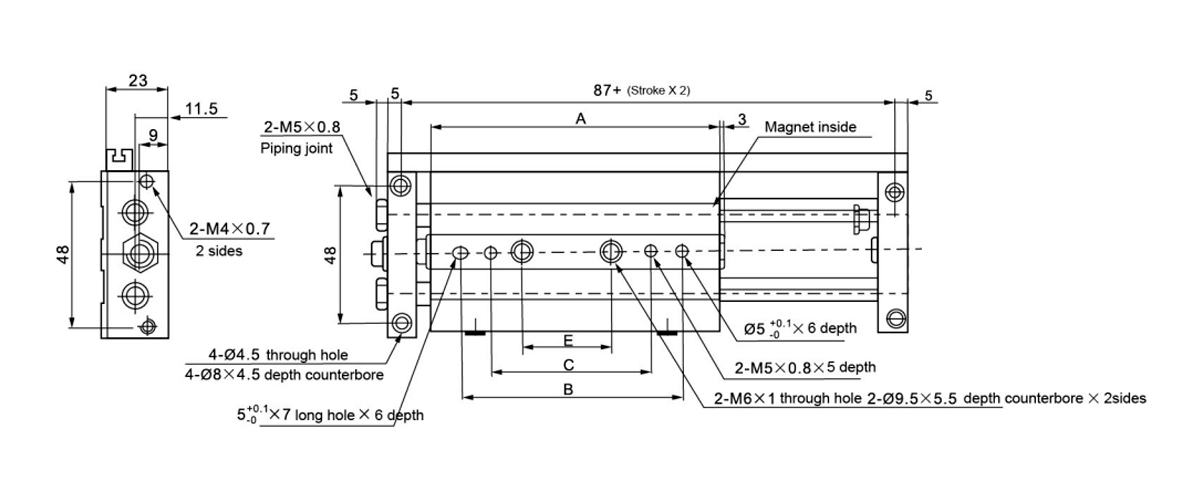

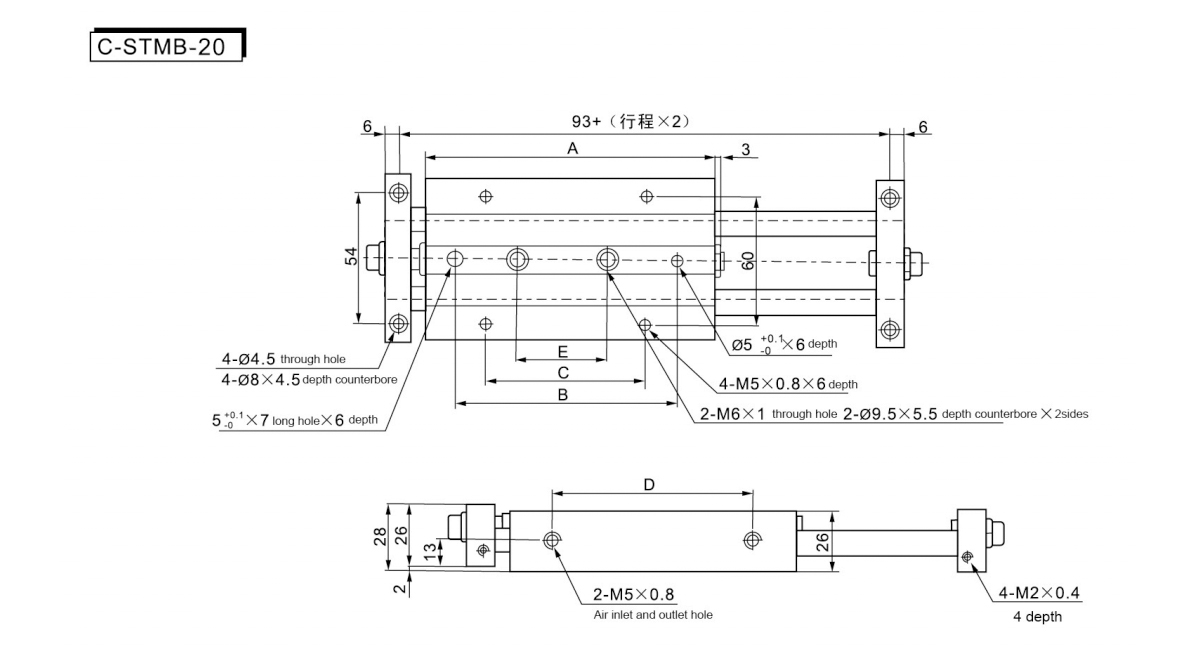

    Strok/Simbol A B C D E
    25 94 60 50 53 35
    50 119 85 50 78 45
    75 144 110 75 103 45
    100 169 135 100 128 70
    125 194 150 120 153 90
    150 219 150 120 178 90
    175 244 150 120 203 90
    200 269 150 120 228 90
    250 319 150 120 278 90

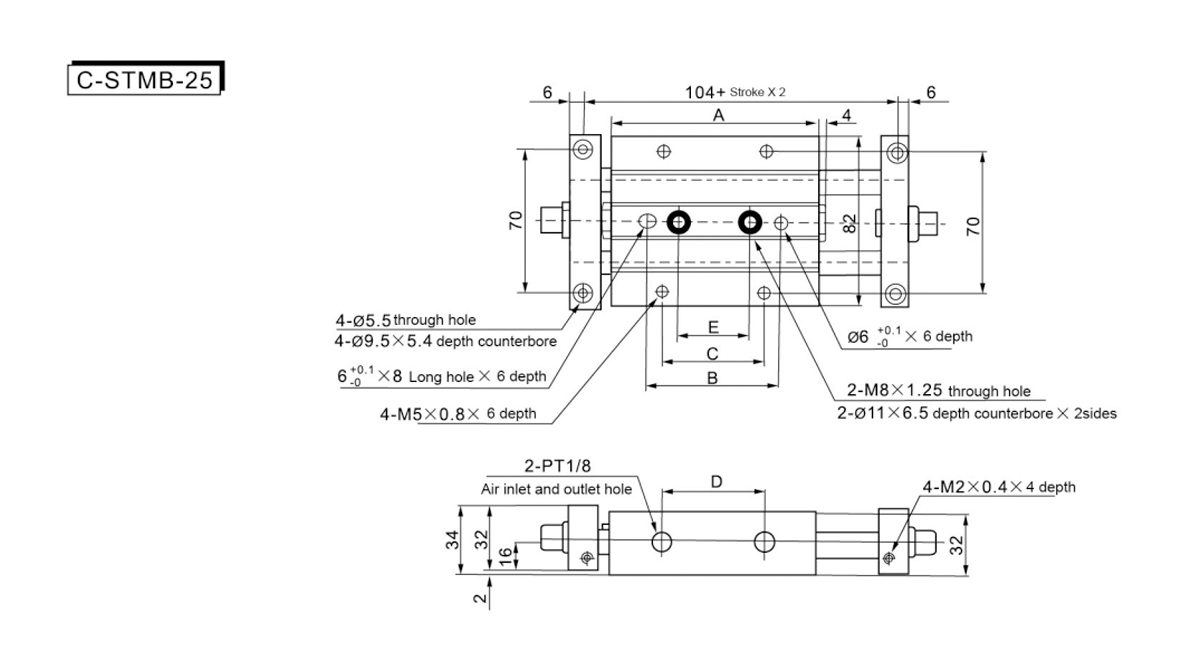

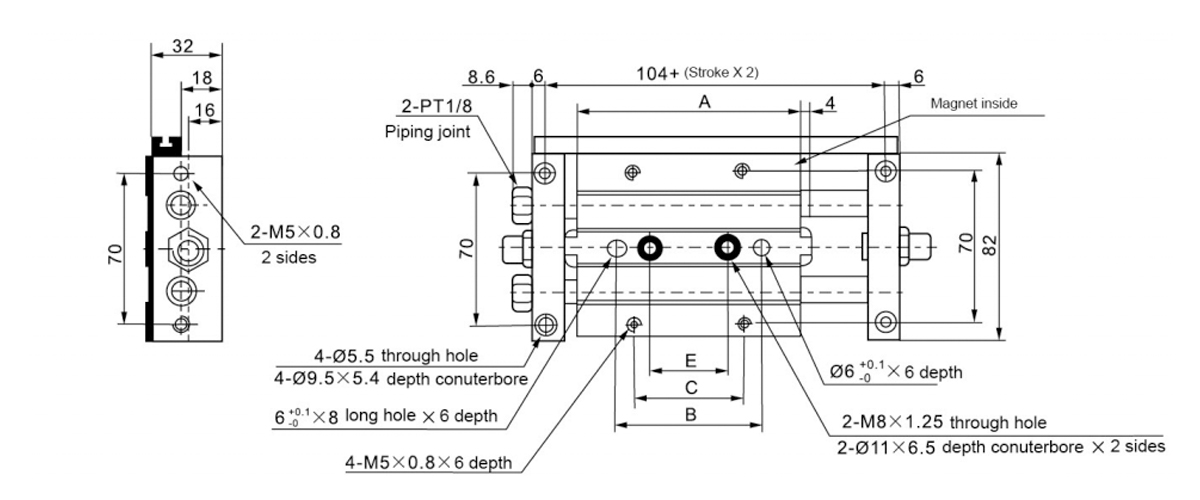

    Strok/Simbol A B C D E
    25 101 65 50 50 35
    50 126 90 50 75 45
    75 151 115 75 100 45
    100 176 140 100 125 70
    125 201 140 100 150 95
    150 226 140 100 175 100
    175 251 140 100 200 100
    200 276 140 100 225 100
    250 326 140 100 275 100

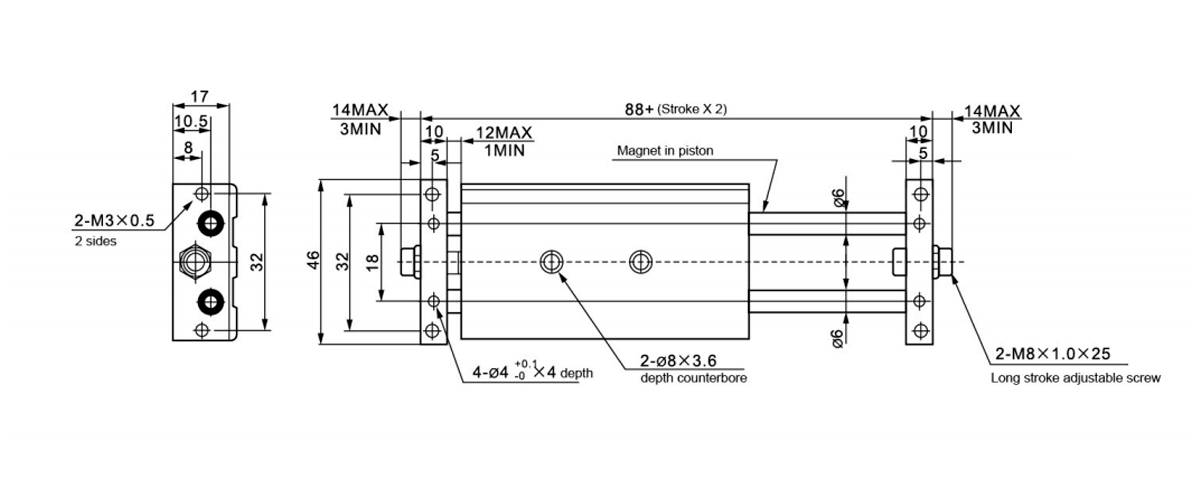

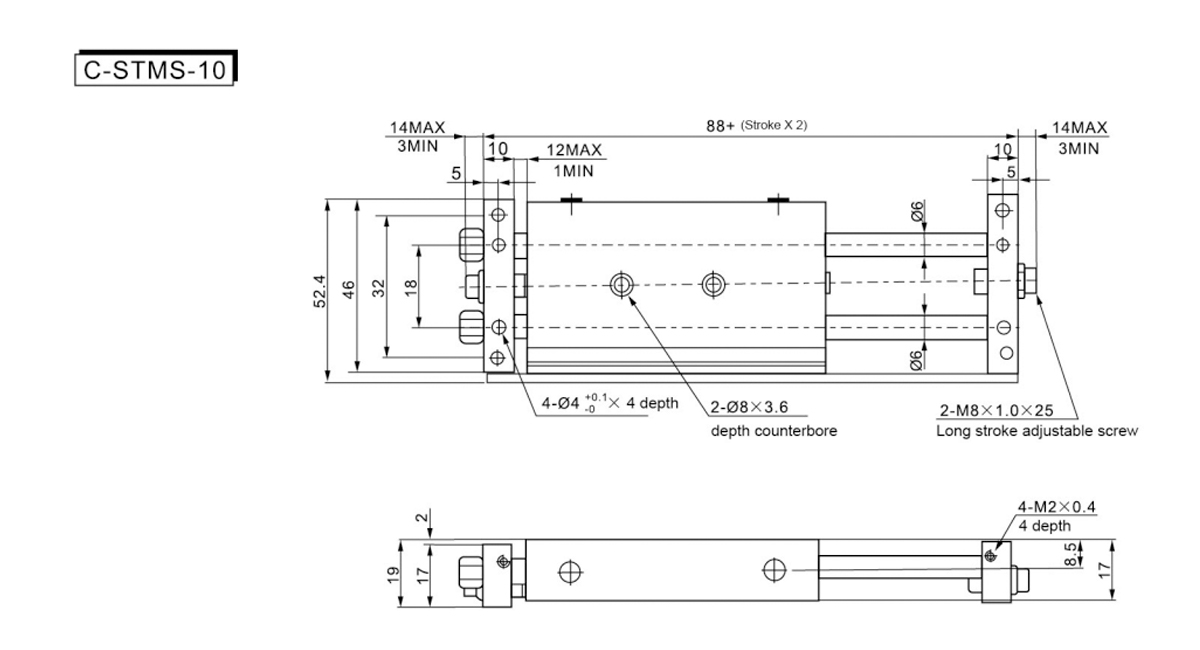

    Strok/Simbol 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    E 15 40 40 40

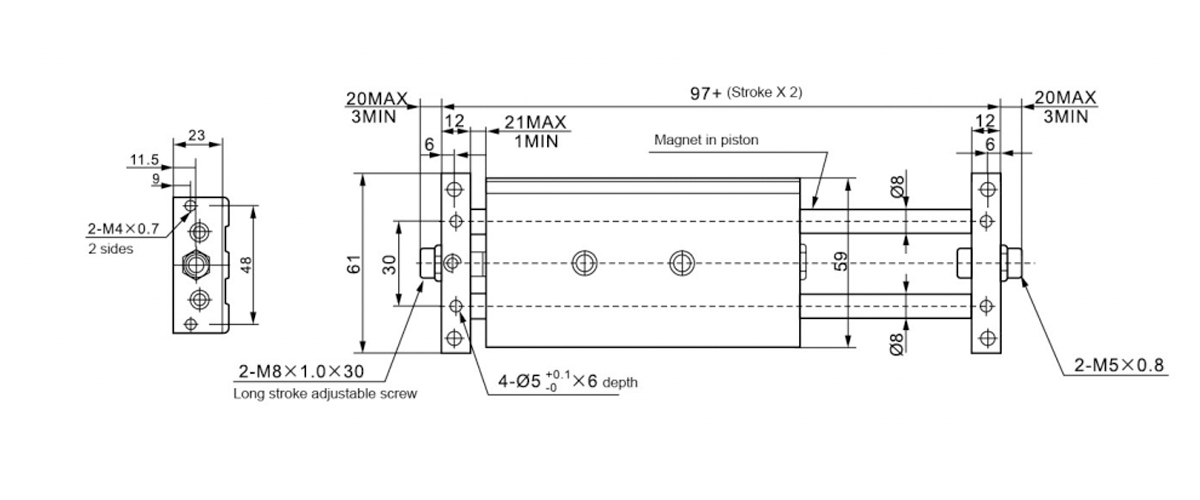

    Strok/Simbol A B C E
    25 86 55 - 25
    50 111 80 - 50
    75 136 105 75 45
    100 161 130 100 70
    125 186 150 120 90
    150 211 150 120 90
    175 236 150 120 90
    200 261 150 120 90

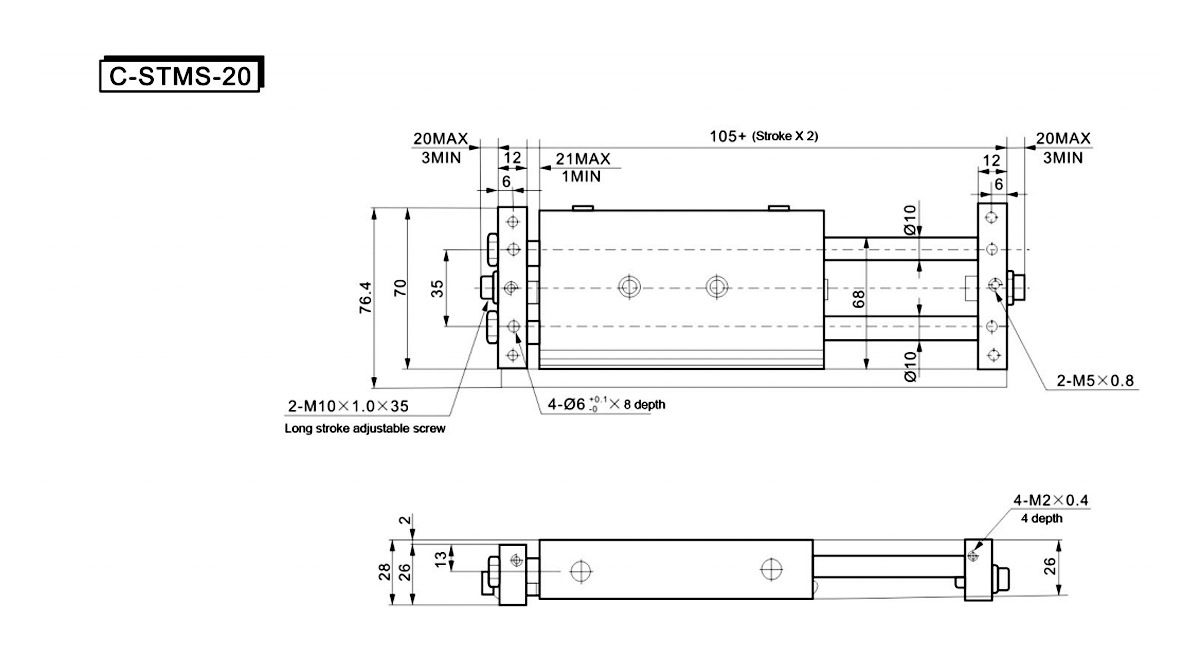

    Strok/Simbol A B C E
    25 94 60 50 35
    50 119 85 50 45
    75 144 110 75 45
    100 169 135 100 70
    125 194 150 120 90
    150 219 150 120 90
    175 244 150 120 90
    200 269 150 120 90
    250 319 150 120 90

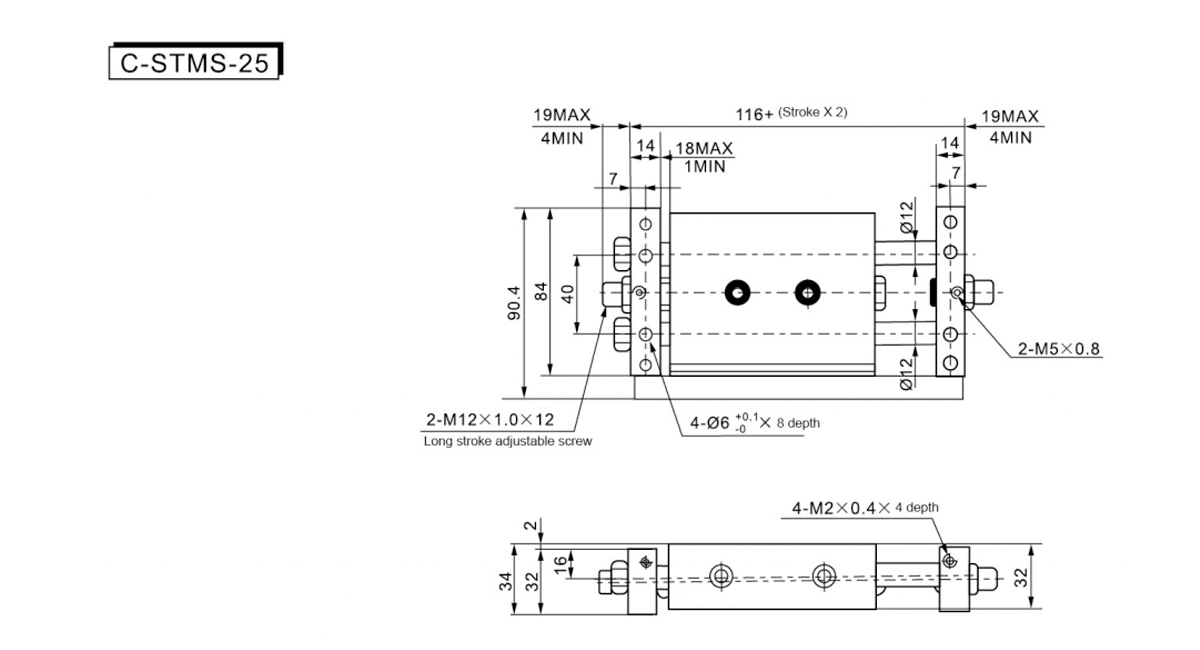

    Strok/Simbol A B C E
    25 101 65 50 35
    50 126 90 50 45
    75 151 115 75 45
    100 176 140 100 70
    125 201 140 100 95
    150 226 140 100 100
    175 251 140 100 100
    200 276 140 100 100
    250 326 140 100 100
