Silinder Slaid Siri MXS (Panduan Penggelek Silang) Jenis Silinder Dwi Pembekal

Rumah / Produk / Silinder Udara / Silinder Slaid / Silinder Slaid Siri MXS (Panduan Penggelek Silang) Jenis Silinder Dwi

Silinder Slaid Siri MXS (Panduan Penggelek Silang) Jenis Silinder Dwi Silinder Slaid Siri MXS (Panduan Penggelek Silang) Jenis Silinder Dwi
  • Silinder Slaid Siri MXS (Panduan Penggelek Silang) Jenis Silinder Dwi
  • Silinder Slaid Siri MXS (Panduan Penggelek Silang) Jenis Silinder Dwi
Silinder Slaid

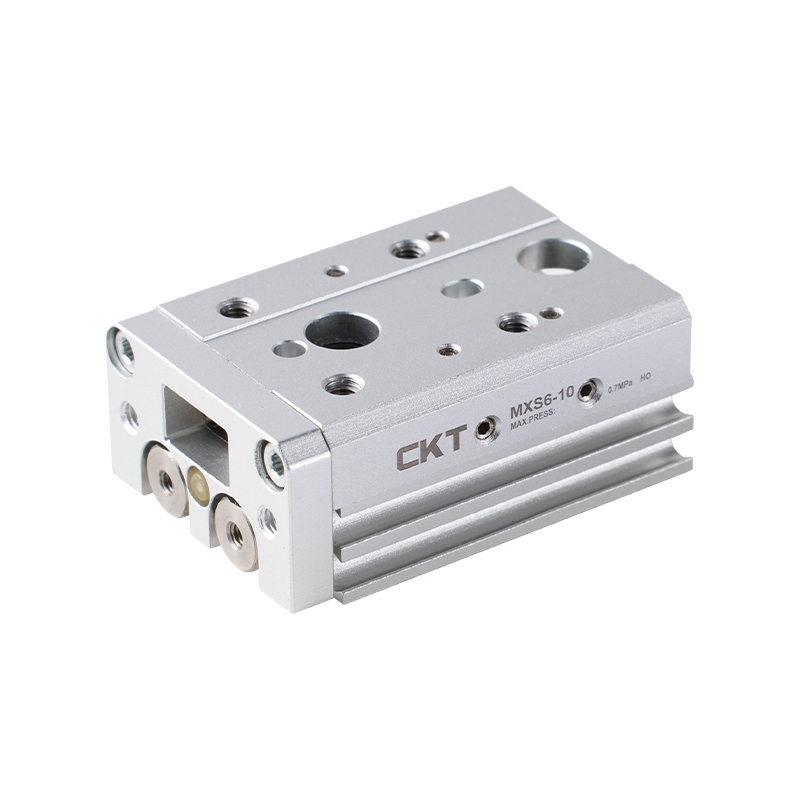

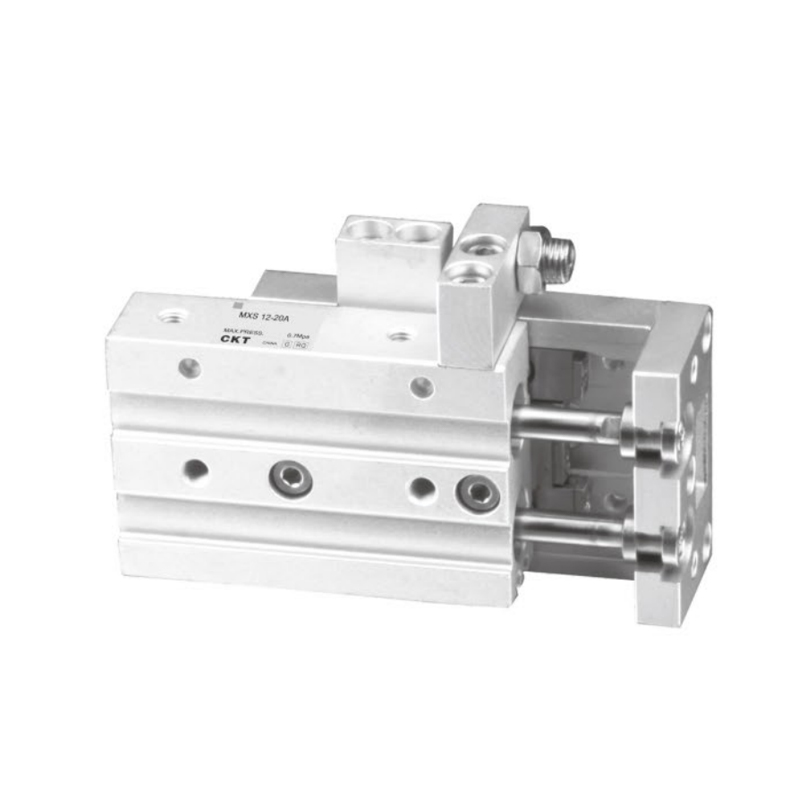

Silinder Slaid Siri MXS (Panduan Penggelek Silang) Jenis Silinder Dwi

1. Pilihan dengan peranti lejang boleh laras (0-5mm);
2. Reka bentuk silinder dua kali ganda, daya keluaran 2 kali ganda, isipadu nipis;
3. Silinder dan meja kerja digabungkan untuk mengurangkan saiz keseluruhan;
4. Reka bentuk panduan roller silang diguna pakai, geseran adalah kecil, tiada jurang antara silinder dan meja kerja, sesuai untuk pemasangan ketepatan;
5. Boleh dipasang dari tiga sisi;
6. Jenis cincin magnet terbina dalam, suis magnet boleh dipasang.

E-mel: manager@cktworld.com
Muat Turun
SEBELUM：Silinder Slaid Siri MXQ (Panduan Linear Beredar) Jenis Silinder Berganda (Ø6~Ø25)
SELEPAS：Tiada artikel seterusnya
  • Spesifikasi
    Model C-MXS    6 C-MXS    8 C-MXS   12 C-MXS     16 C-MXS     20 C-MXS     25
    Saiz Gergaji mm) Ø6x2
    (sama dengan Ø8)     		Ø8x2
    (sama dengan Ø11)     		Ø12x2
    (sama dengan Ø17)     		Ø16x2
    (sama dengan Ø22)     		Ø20x2
    (sama dengan Ø28)     		Ø25x2
    (sama dengan Ø35)
    Cecair Udara
    Tindakan Lakonan berganda
    Tekanan Max.Sorking 07MPa
    Tekanan Kerja Min 0.15MPa
    Suhu -10～ 60℃(Tiada beku)
    Kelajuan Piston 50～500 mm/s
    Kusyen Bampar getah(standard))
    Pelinciran Tidak diperlukan
    Diameter Sambungan M3×0.5 M5×0.8 Rc 1/8
    *Sila  gunakan  ISOVG32  jika anda ingin  menggunakan  pelinciran.

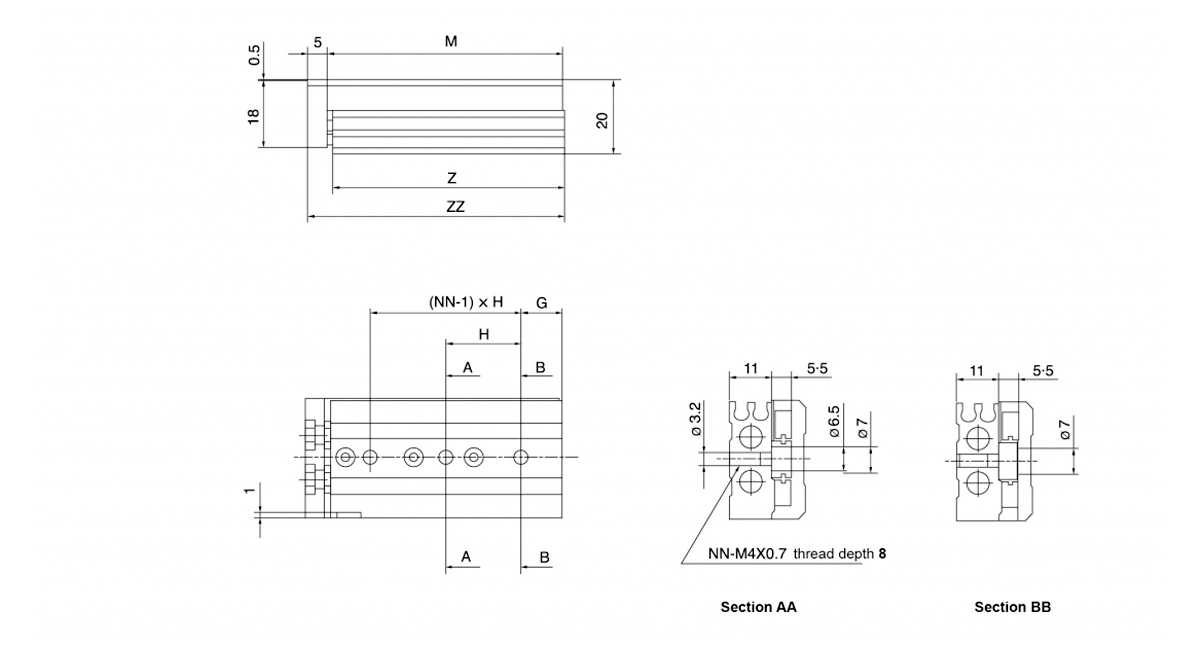

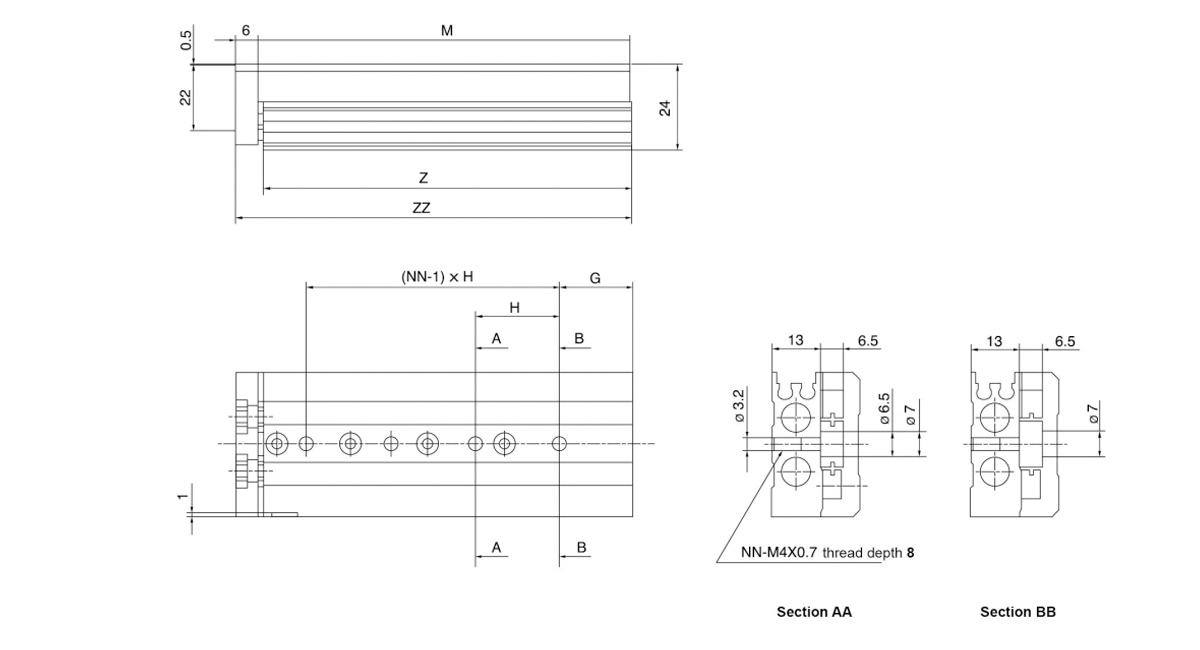

  • Model F N G H NN 1 J K M Z ZZ

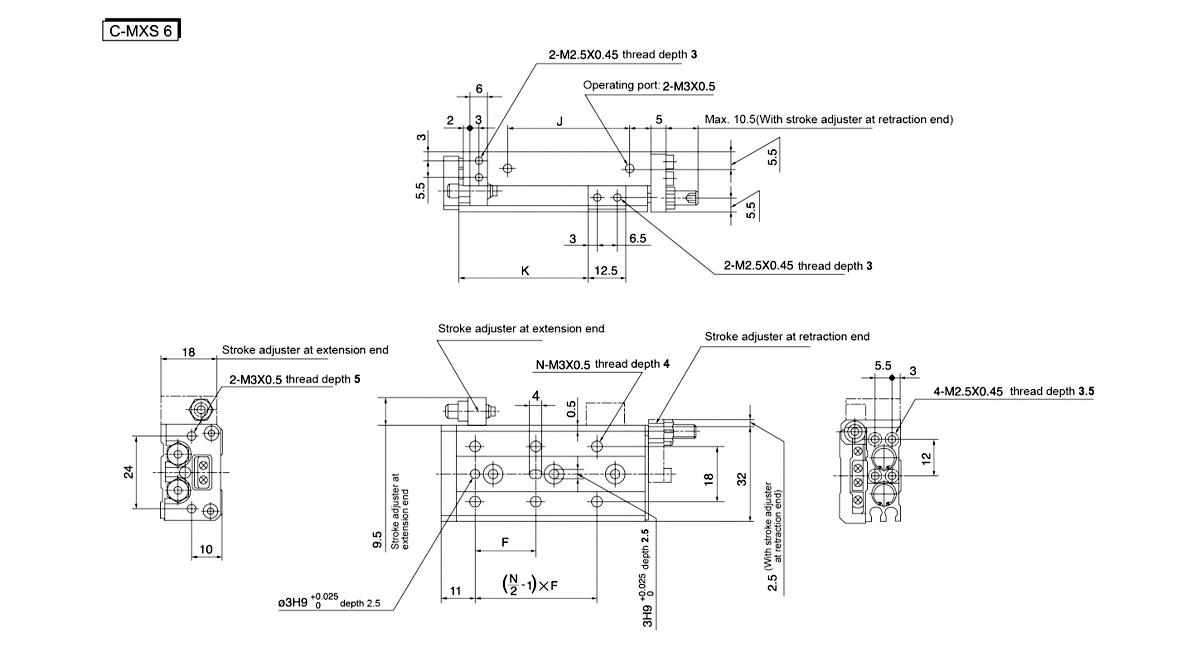

    C-MXS6-10 20 4 6 25 2 10 17 22.5 42 41.5 48
    C-MXS6-20 30 4 6 35 2 10 27 32.5 52 51.5 58
    C-MXS6-30 20 6 11 20 3 7 40 42.5 62 61.5 68
    C-MXS6-40 28 6 13 30 3 19 50 52.5 84 83.5 90
    C-MXS6-50 38 6 17 24 4 25 60 62.5 100 99.5 106

    Model F N G H NN I J K M Z ZZ

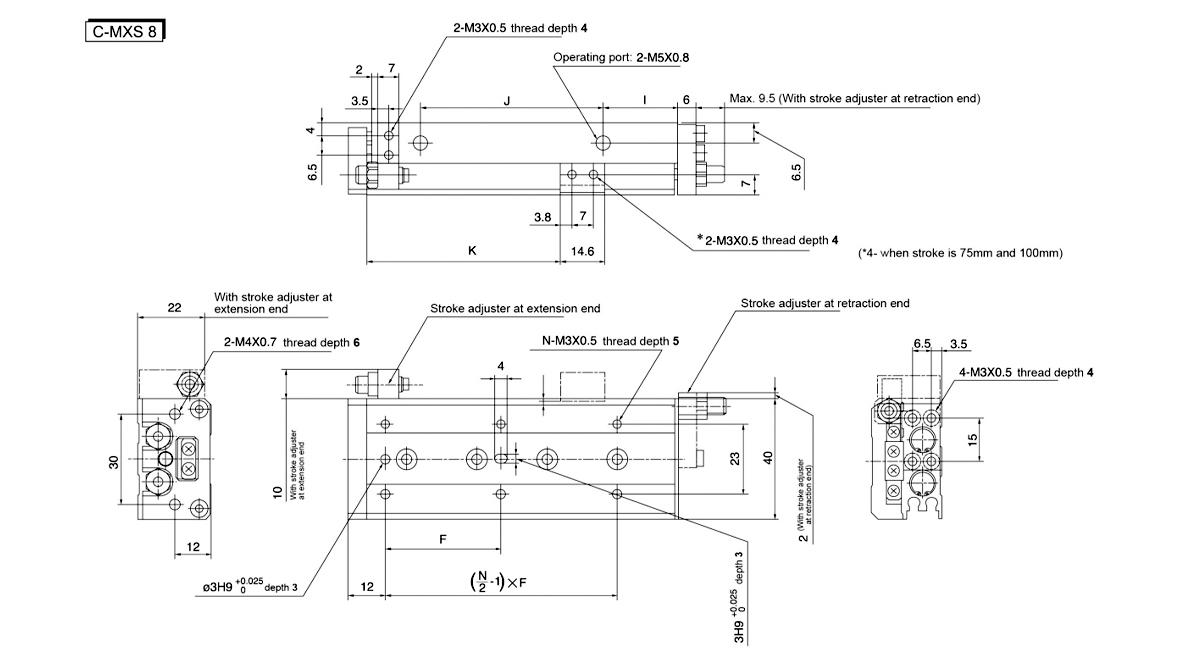

    C-MXS8-10 25 4 9 28 2 13 19.5 23.5 49 48.5 56
    C-MXS8-20 25 4 12 30 2 8.5 29 33.5 54 53.5 61
    C-MXS8-30 40 4 13 20 3 9.5 39 43.5 65 64.5 72
    C-MXS8-40 50 4 15 28 3 10.5 56 53.5 83 82.5 90
    C-MXS8-50 38 6 20 23 4 24.5 60 63.5 101 100.5 108
    C-MXS8-75 50 6 27 28 5 38.5 96 88.5 151 150.5 158

    Model F N G H NN 1 J K M Z ZZ

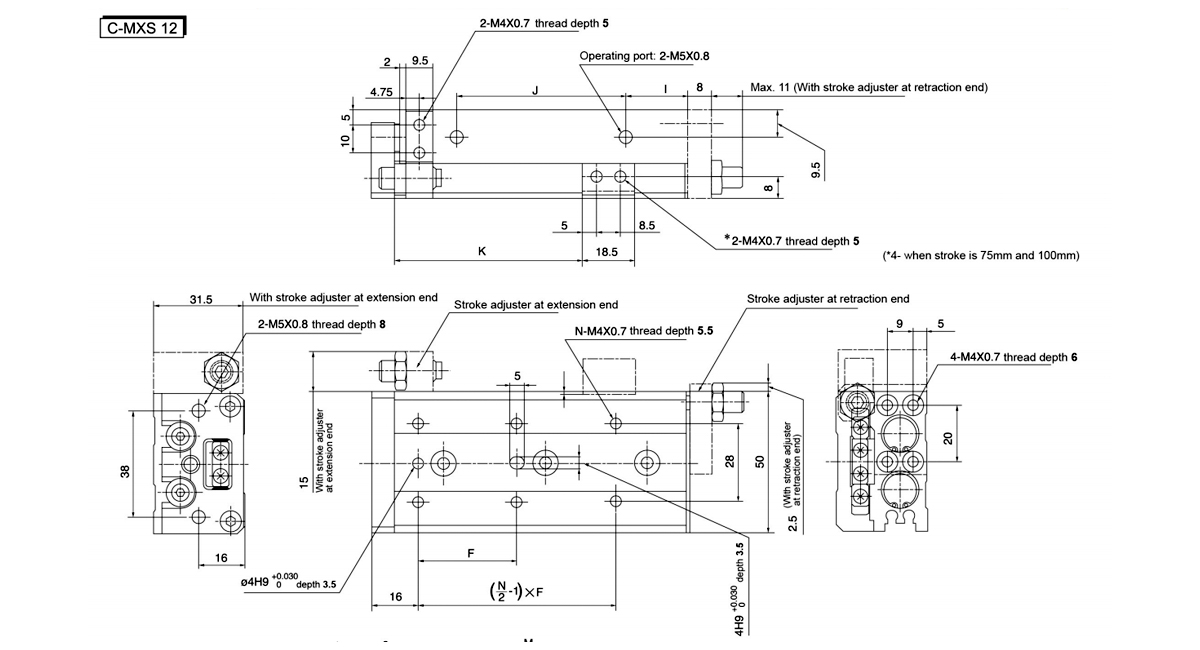

    C-MXS12-10 35 4 15 40 2 10 40 26.5 71 70 80
    C-MXS12-20 35 4 15 40 2 10 40 36.5 71 70 80
    C-MXS12-30 35 4 15 40 2 10 40 46.5 71 70 80
    C-MXS12-40 50 4 17 25 3 10 52 56.5 83 82 92
    C-MXS12-50 35 6 15 36 3 22 60 66.5 103 102 112
    C-MXS12-75 55 6 25 36 4 43 85 91.5 149 148 158
    C-MXS12-100 65 6 35 38 5 52 130 116.5 203 202 212

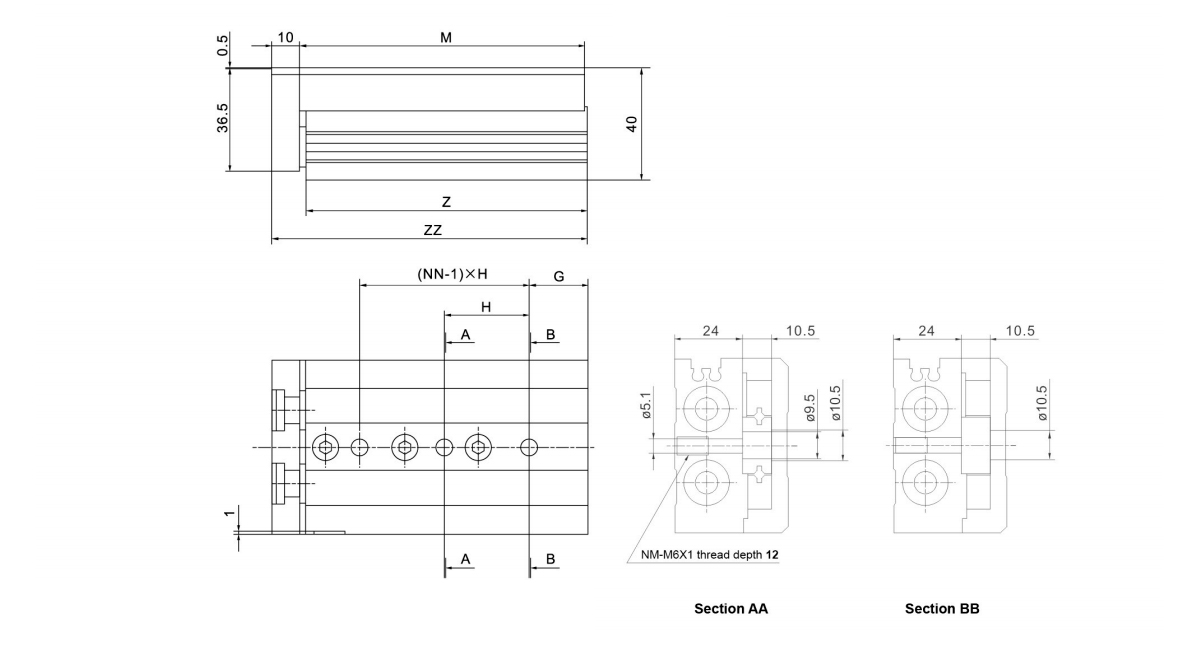

    Model F N G H NN 1 J K M Z ZZ

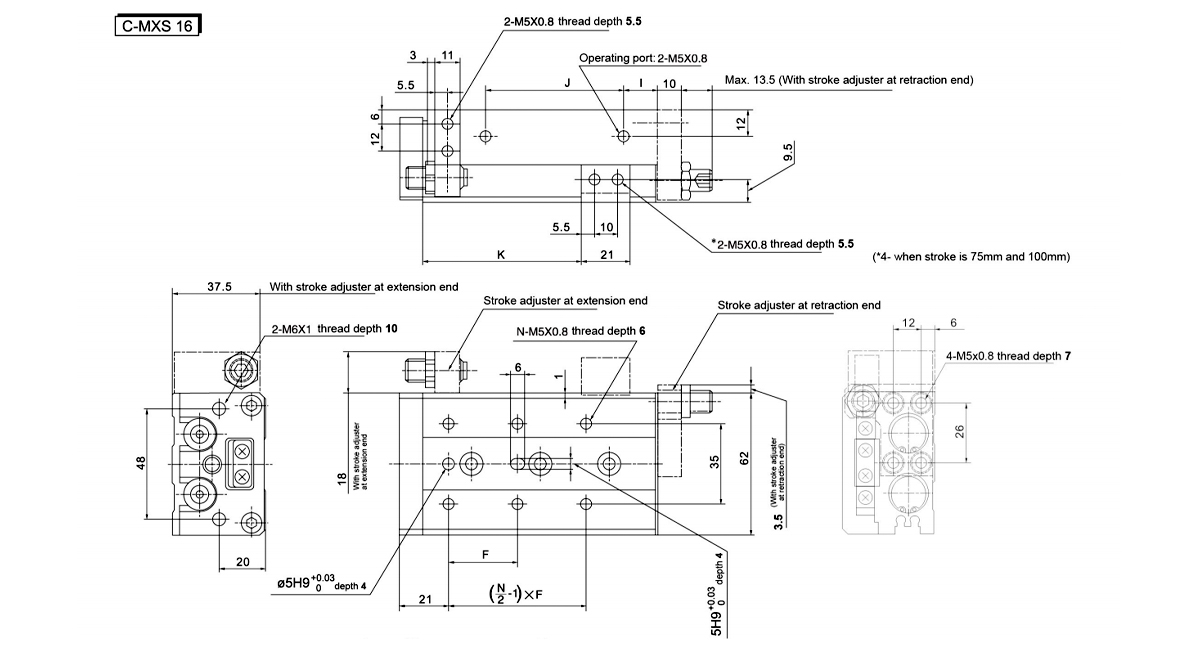

    C-MXS16-10 35 4 16 40 2 10 40 29 76 75 87
    C-MXS16-20 35 4 16 40 2 10 40 39 76 75 87
    C-MXS16-30 35 4 16 40 2 10 40 49 76 75 87
    C-MXS16-40 40 4 16 50 2 10 50 59 86 85 97
    C-MXS16-50 30 6 21 30 3 15 60 69 101 100 112
    C-MXS16-75 55 6 26 35 4 40 85 94 151 150 162
    C-MXS16-100 65 6 39 35 5 55 118 119 199 198 210
    C-MXS16-125 70 8 19 35 7 68 155 144 249 248 260

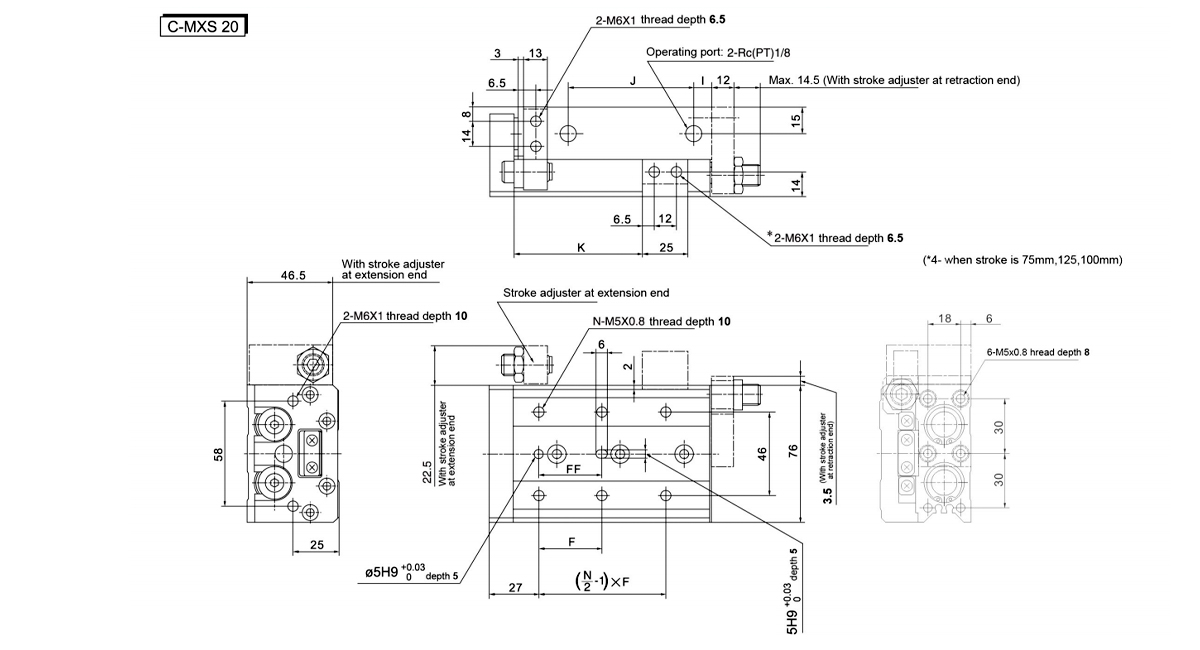

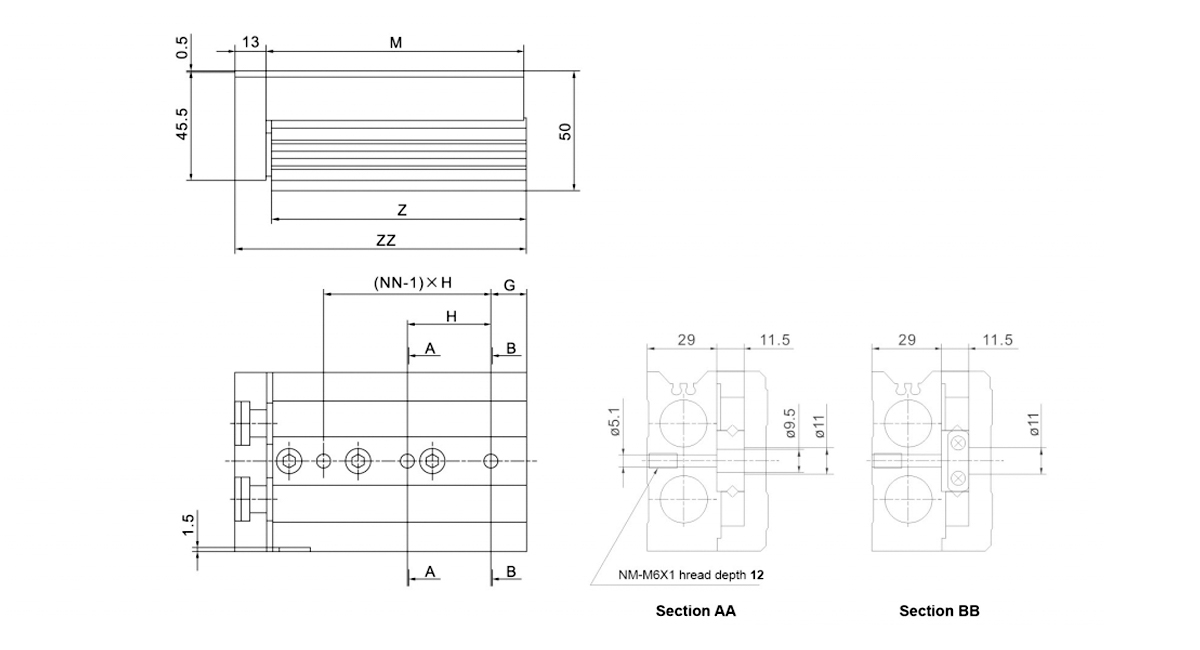

    Model F FF N G H NN - J K M Z ZZ
    C-MXS20-10 50 40 4 15 45 2 10 44 31 83 81.5 97
    C-MXS20-20 50 40 4 15 45 2 10 44 41 83 81.5 97
    C-MXS20-30 50 40 4 15 45 2 10 44 51 83 81.5 97
    C-MXS20-40 60 50 4 15 55 2 10 54 61 93 91.5 107
    C-MXS20-50 35 35 6 15 35 3 10 69 71 108 106.5 122
    C-MXS20-75 60 60 6 19 35 4 10 108 96 147 145.5 161
    C-MXS20-100 70 70 6 37 35 5 58 113 121 200 198.5 214
    C-MXS20-125 70 70 8 41 38 6 70 155 146 254 252.5 268
    C-MXS20-150 80 80 8 19 44 7 87 190 171 306 304.5 320

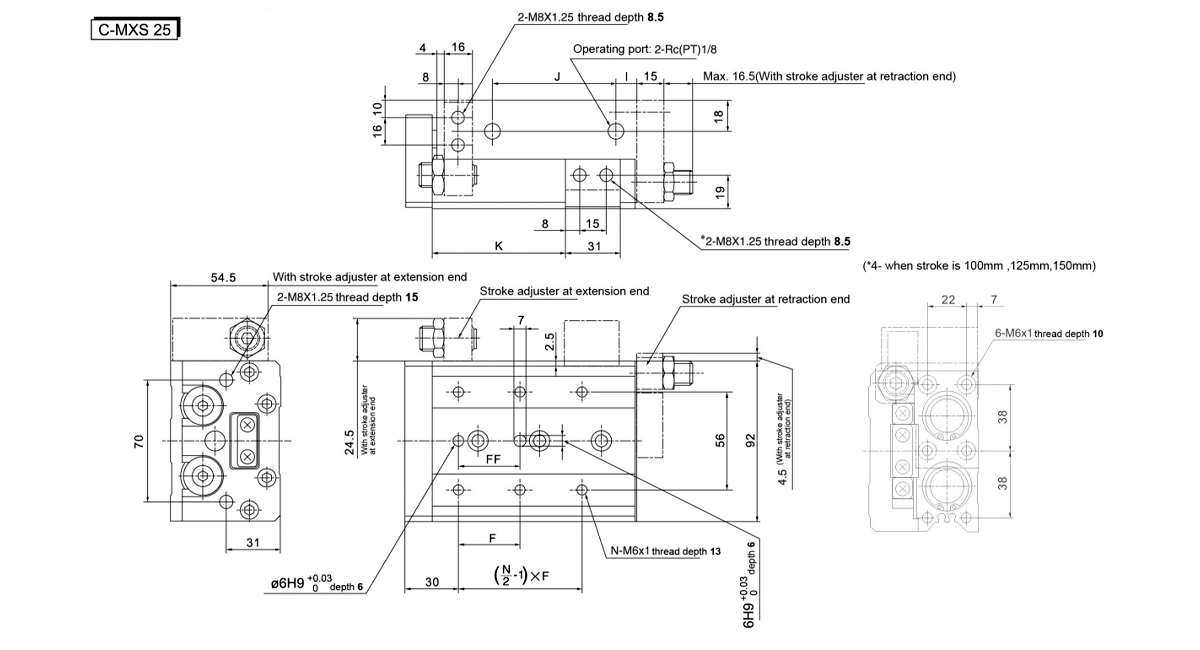

    Model F FF N G H NN I J K M Z ZZ

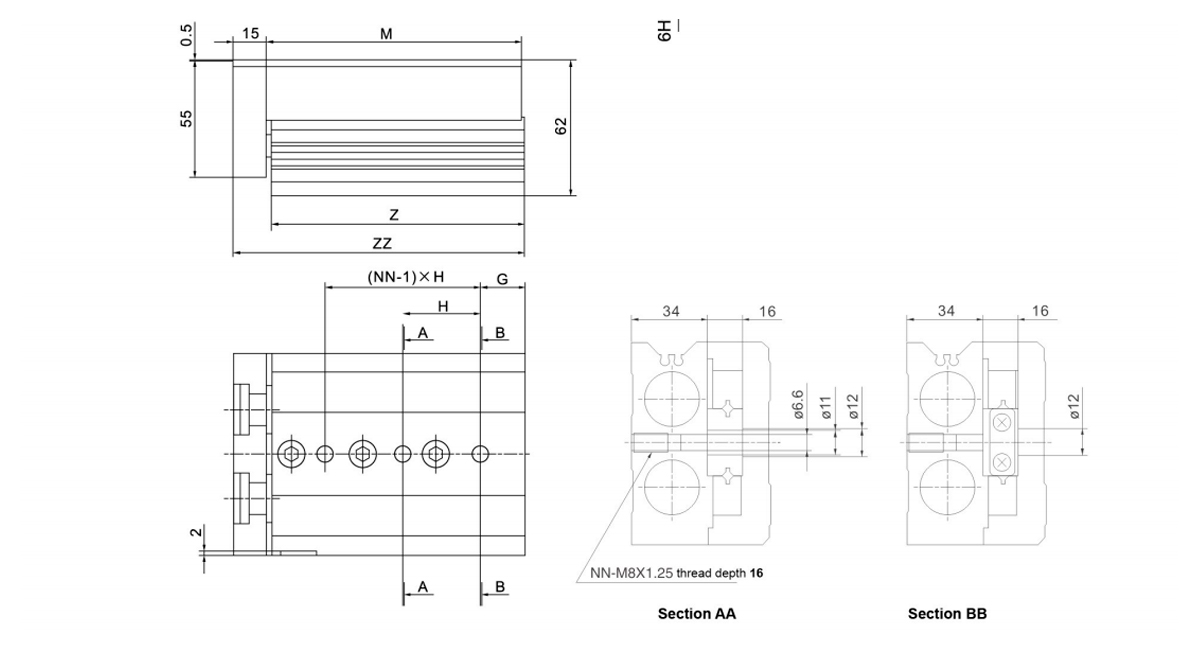

    C-MXS25-10 50 40 4 22 45 2 12 47 35 92 90.5 108
    C-MXS25-20 50 40 4 22 45 2 12 47 45 92 90.5 108
    C-MXS25-30 50 40 4 22 45 2 12 47 55 92 90.5 108
    C-MXS25-40 60 50 4 22 55 2 12 57 65 102 100.5 118
    C-MXS25-50 35 35 6 20 35 3 12 70 75 115 113.5 131
    C-MXS25-75 60 60 6 26 35 4 33 90 100 156 154.5 172
    C-MXS25-100 70 70 6 32 35 5 50 114 125 197 195.5 213
    C-MXS25-125 75 75 8 40 38 6 67 155 150 255 253.5 271
    C-MXS25-150 80 80 8 30 40 7 82 180 175 295 293.5 311

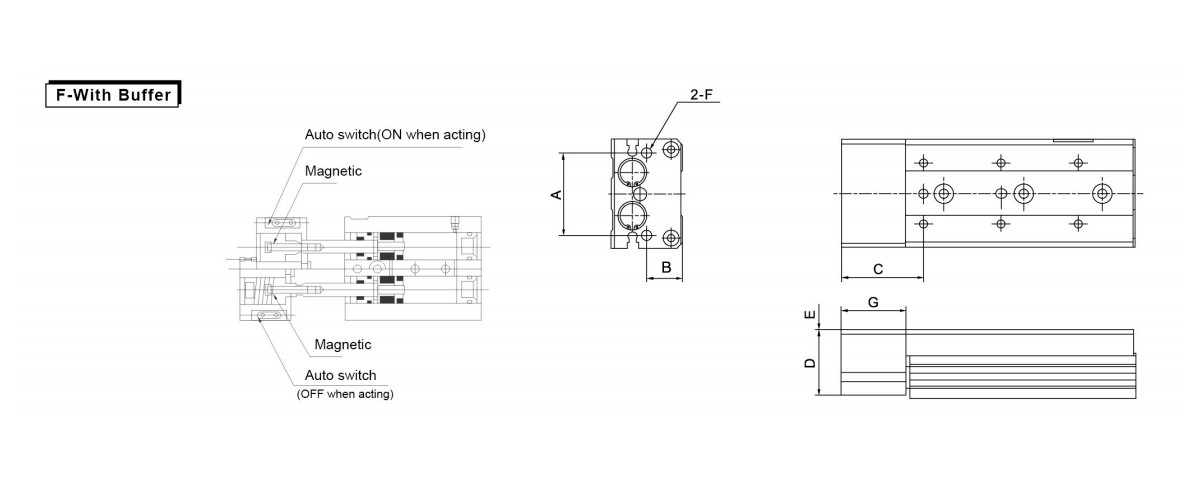

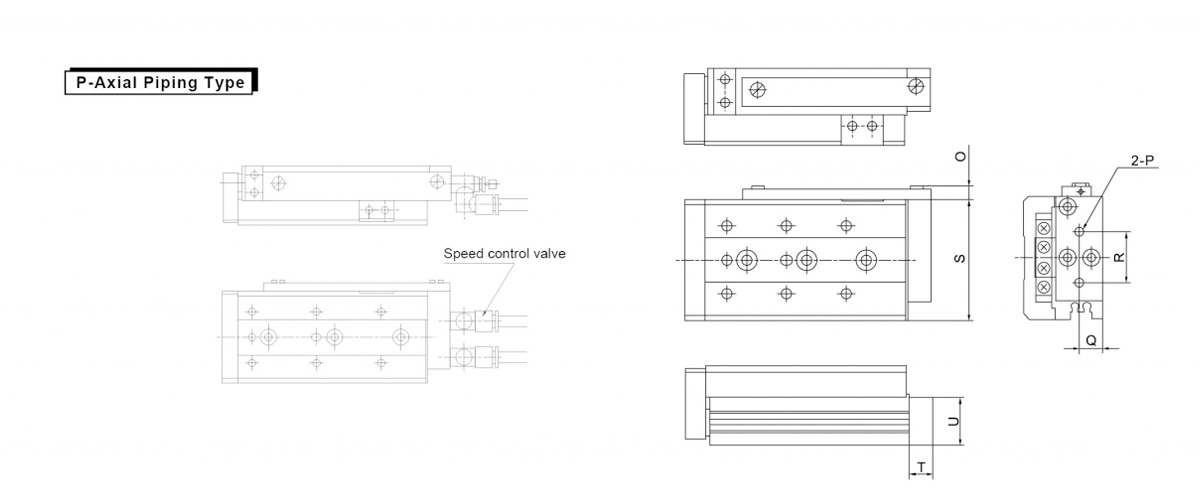

    Model A B C D E F G H I J K L M N O P Q R S T U
    10 20 30 40 50 75 100 125 150
    C-MXS6 24 10 28 19 0.5 M3×0.5 22 - - - - - - - - - - - - - - - 5.6 M3X0.5 5.5 12 32 8 11.5
    C-MXS8 30 12 28.5 22.5 0.5 M4×0.7 22.5 6.5 9 39 44 55 73 91 141 - - - M3X0.5 10 15.5 3 6.5 M5X0.8 6.5 15 40 12 13.5
    C-MXS12 38 16 37 30 0.5 M5×0.8 29 9.5 10.5 59.5 59.5 59.5 71.5 91.5 137.5 191.5 - - M5X0.8 14.5 20 3 6.5 M5X0.8 9.5 20 50 12 18.7
    C-MXS16 48 20 41 37.5 0.5 M6×1 30 12 13 62 62 62 72 87 137 185 235 - M5X0.8 18 25 3 6.5 M5X0.8 12 26 62 12 23.5
    C-MXS20 58 25 44.5 45.5 0.5 M6×1 30.5 15 15.5 68.5 68.5 68.5 78.5 93.5 132.5 185.5 239.5 291.5 Rc1/8 20 30 11.5 Rc1/8 15 32 76 20 29.5
    C-MXS25 70 31 50 55 0.5 M8×1.25 35 18 18 76 76 76 86 99 140 181 239 279 Rc1/8 25.5 35 11.5 Rc1/8 18 40 92 20 35.5
