Silinder Pengapit Putar Siri MK
  • Silinder Pengapit Putar Siri MK
Silinder Putar

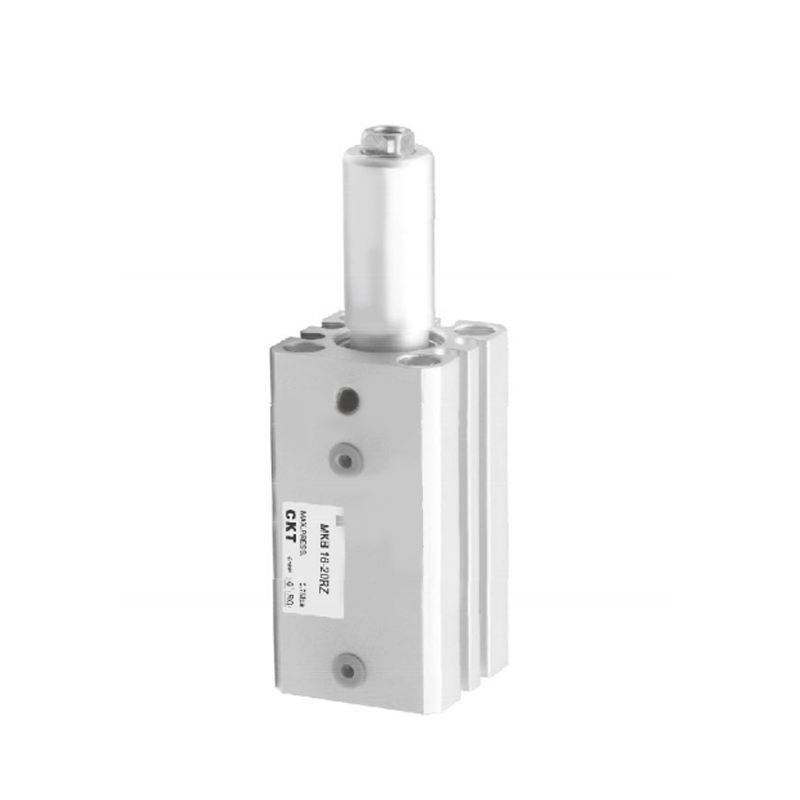

Silinder Pengapit Putar Siri MK

Silinder Pengapit Putar Siri MK ialah penggerak pneumatik komposit dengan pemacu putar bersepadu dan fungsi pengapit jejari. Reka bentuk bersepadunya mencapai kedudukan putaran bahan kerja dan penguncian tegar secara serentak melalui satu silinder, mengoptimumkan kerumitan sistem mekanikal dengan ketara.

Ciri teras:
▸Struktur komposit dwi-tindakan

Rangkaian masa bagi tindakan putaran dan pengapit direalisasikan di bawah pemacu litar udara, tanpa memerlukan mekanisme penghantaran tambahan, menghapuskan ralat koordinasi berbilang penggerak

▸Kelebihan penjimatan ruang

Paksi putaran dan rahang pengapit disusun secara sepaksi, mengurangkan ruang pemasangan bersama paksi lebih daripada 40% berbanding dengan penyelesaian split

▸Pengunci ketegaran tinggi

Mekanisme pengembangan daya berbentuk baji menghasilkan kesan penguncian diri mekanikal pada kedudukan akhir, dan daya pengapit kekal tidak terjejas oleh turun naik sumber udara

▸Kebolehsuaian pelbagai

Antara muka modular adalah serasi dengan plat asas pemasangan standard ISO dan menyokong lejang rahang pengapit tersuai dan sudut putaran (90°/180°)

▸Perlindungan pengedap jangka panjang

Bahagian panduan menggunakan cincin pengedap tahan haus dua bibir, dan struktur pengikisan habuk bersepadu dalaman sesuai untuk memotong persekitaran kabus minyak

E-mel: manager@cktworld.com
Muat Turun
SEBELUM：Tiada artikel sebelumnya
SELEPAS：Tiada artikel seterusnya

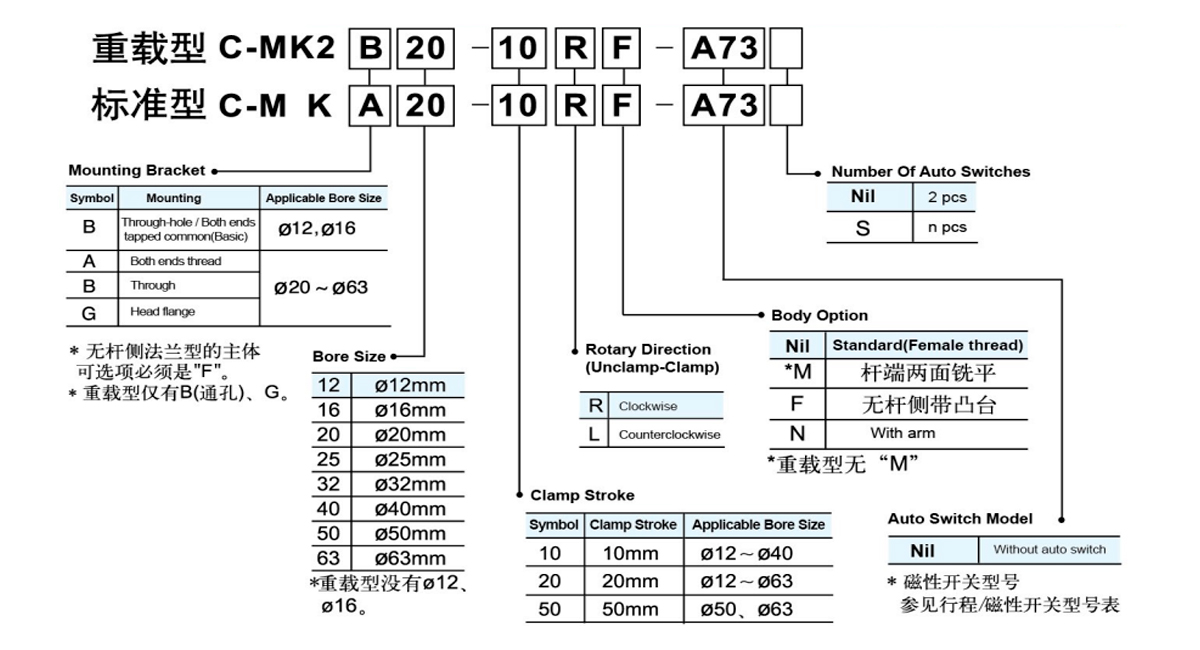

  • Saiz Gergaji (mm) 12 16 20 25 32 40 50 63
    Cecair Udara
    Tindakan Lakonan berganda
    Tekanan Operasi Maks 1MPa
    Tekanan Operasi Min 0.1MPa
    Suhu Ambien & Cecair Dengan suis auto:-10~ 60℃ Tanpa suis auto:-10~ 70℃
    Kelajuan Piston 50～200 mm/s
    Kusyen Bampar Getah
    Toleransi Panjang Lejang (mm) 0.6
    -0.4
    *Pelinciran Tidak diperlukan
    Sudut Putar 90°±10°
    Arah Putar Arah jam ·Berlawanan arah jam
    Lejang Putar (mm) 7.5 9.5 15 19
    Lejang pengapit (mm) 10 ·20 20 ·50
    Momen Lentur yang Dibenarkan(M ·m) 1 3.8 7 13 27 47 107 182
    ** Daya Pengapit Teori (N) 40 7.5 100 185 300 525 825 1400
    Ketepatan Tidak Berputar (Bahagian Pengapit) ±14° ±1.2° ±0.9° ±0.7°
    Pelabuhan Paip M5×0.8 Rc¹/8 Rc¹/4
    *Sila gunakan ISOVG32 jika anda ingin menggunakan pelinciran.
    * * Pada tekanan 0.5MPa.

  • Lejang   /Auto   Tukar   Model
    Berkenaan
    Saiz Gergaji
    (mm)     		*Model Suis Auto
    Jenis Asas
    Dalam talian Ø12,Ø16
    Ø32~063     		M9NV M9NAV** A96V
    M9PV M9PAV** A93V
    M9BV M9BAV** A90V
    M9NWV
    M9PWV
    M9BWV
    Perpend-
    ikular     		Ø20~063 M9N M9NA** A96
    M9P M9PA** A93
    M9B M9BA** A90
    M9NW
    P3DW
    M9PW
    M9BW
    Penandaan panjang wayar: Tiada tanda - 0.5 m, L - 3 m, Z - 5 m
    Contoh: A73, A73L

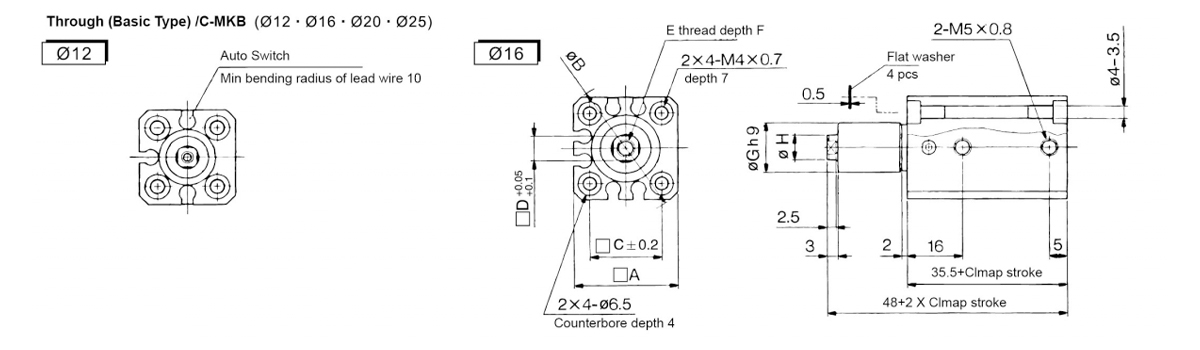

  • asas
    Model A B C D E F Gh9 H
    C-MKB12 25 32 15.5 5 M3×0.5 5.5 11 6
    C-MKB16 29 38 20 7 M5×0.8 6.5 14 8

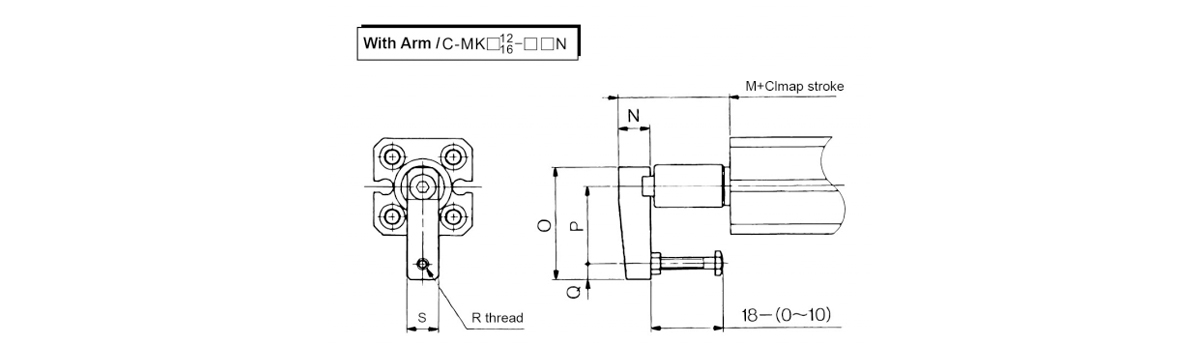

    Dengan Lengan
    Model M N O P Q R S
    C-MKB12-□□N 18.5 8 29 20 4 M3×0.5 8
    C-MKB16-□□N 21.5 11 36 25 5 M4×0.7 11

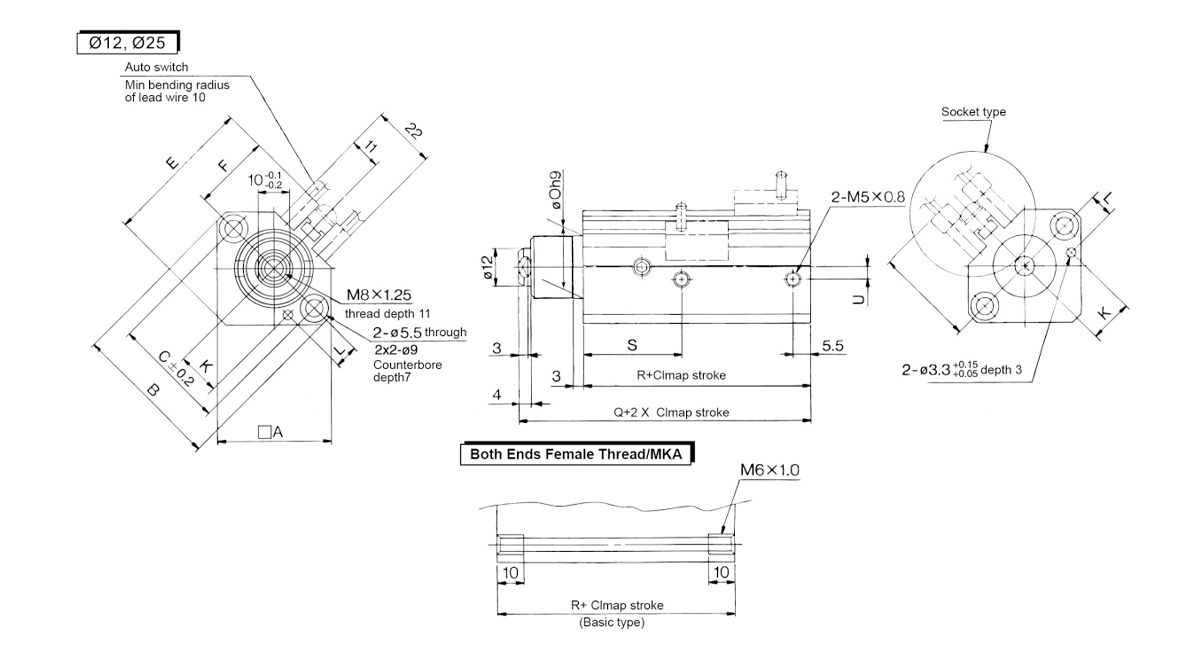

    Model A B C E F K L Oh9 Q R S U
    C-MKB20 36 46.8 36 48 24.5 13.5=0.15 7.5±0.15 20-8.052 72.5 62 31 4
    C-MKB25 40 52 40 53.8 27.5 16±0.15 8±0.15 238052 73.5 63 32 5
    Nota 1) Dimensi di atas adalah berdasarkan suis magnet D-A73L.
    Nota 2) Apabila rod omboh dipanjangkan sepenuhnya, tambahkan lejang pengapit dan kembalikan lejang ke dimensi yang sesuai.

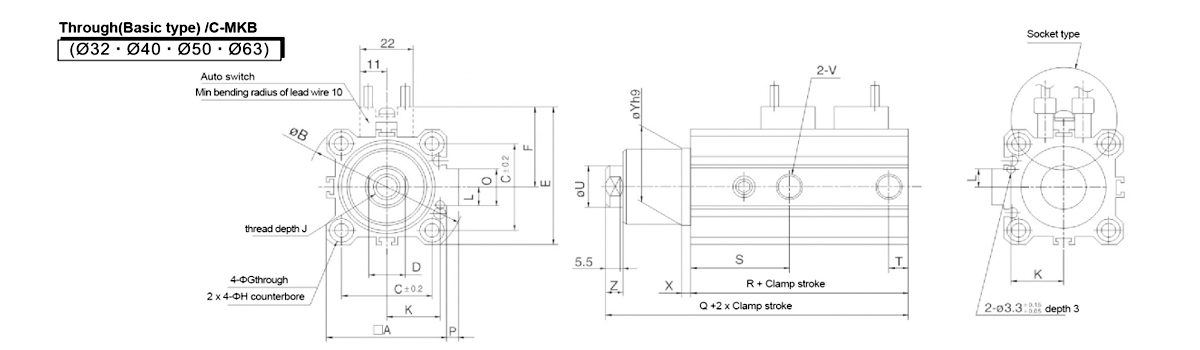

    Model A B C D E F G H I J K L O P Q R S T U V X Yh9 Z
    C-MKB32 45 60 34 14 -0.1 54 31.5 5.5 9 dalam 7 M10×1.5 12 20±0.15 7±0.15 14 4.5 93.5 71.5 37 7.5 16 Rc1/8 3 30 0 6.5
    -0.2 -0.062
    C-MKB40 52 69 40 14 -0.1 61 35 5.5 9 dalam 7 M10×1.5 12 24±0.15 7±0.15 14 5 94.5 65 29.5 8 16 Rc1/8 3 30 0 6.5
    -0.2 -0.062
    C-MKB50 64 86 50 17 -0.1 73 41 6.6 11 dalam 8 M12×1.75 15 30±0.15 8±0.15 19 7 112 76.5 34 10.5 20 Rc1/4 3.5 37 0 7.5
    -0.2 -0.062
    C-MKB63 77 103 17 -0.1 86 47.5 9 14 dalam 10.5l M12×1.75 15 35±0.15 9±0.15 19 7 115 80 35 10.5 20 Rc1/4 3.5 48 0 7.5
    60 -0.2 -0.062

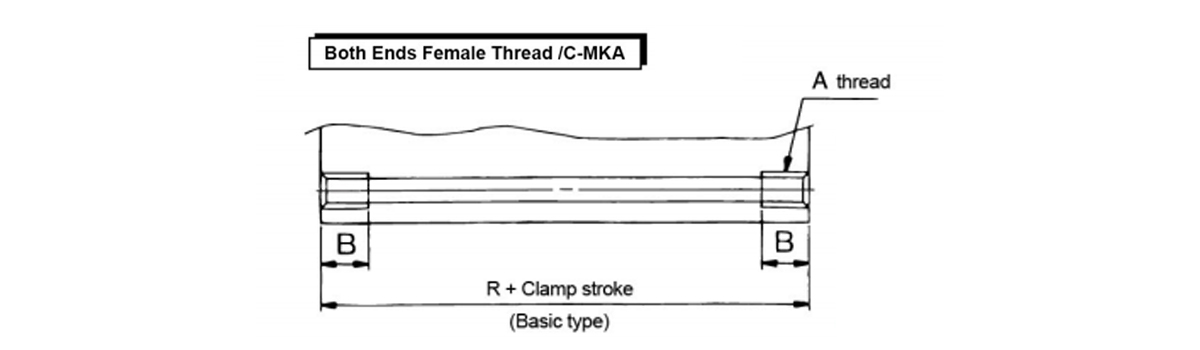

    Model A B
    C-MKA32 M6×1.0 10
    C-MKA40 M6×1.0 10
    C-MKA50 M8×1.25 14
    C-MKA63 M10×1.5 18

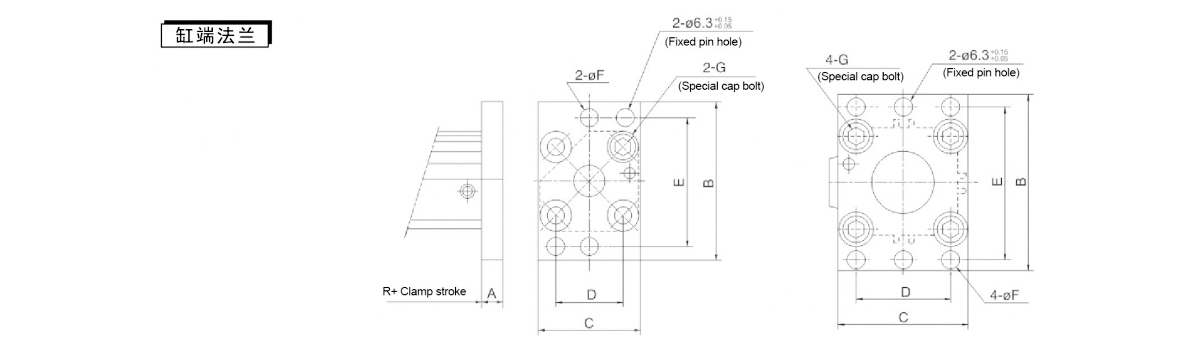

    Bebibir hujung silinder
    Komponen Berkenaan
    Saiz Gergaji     		A B C D E F G
    C-MK-F020 20 8 60 39 25.5 48 6.6 M6×1.0
    C-MK-F025 25 8 64 42 28 52 6.6 M6×1.0
    C-MK-F032 32 8 65 48 34 56 5.5 M6×1.0
    C-MK-F040 40 8 72 54 40 62 5.5 M6×1.0
    C-MK-F050 50 9 89 67 50 76 6.6 M8×1.25
    C-MK-F063 63 9 8 80 60 92 9 M10×1.5
    Nota: Semasa memasang bebibir, pastikan anda memilih jenis pemasangan penutup silinder sisi tanpa rod: C-MK□□-□□F.

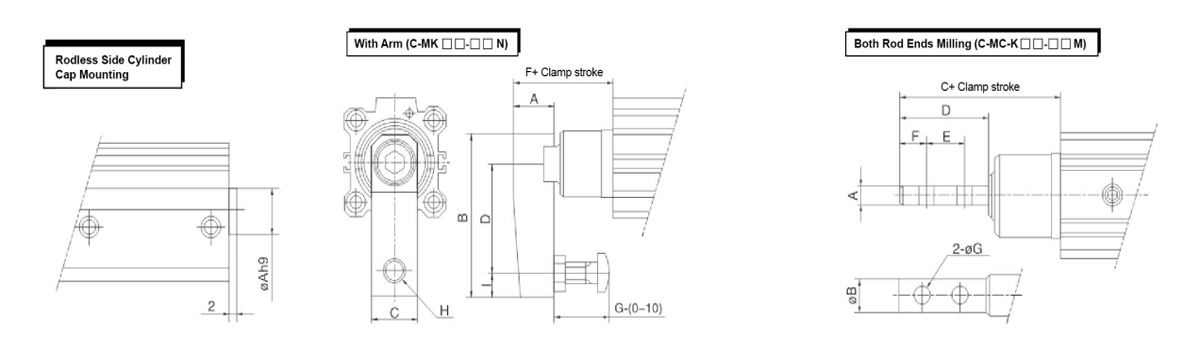

    Pemasangan Cap Silinder Sisi Tanpa Rod Dengan Lengan Kedua-dua Rod Ends Milling
    Model A B C D F G H I Model A B C D E F G
    Model Ah9 C-MKD20-□HIDUP 14 51 16 35 22 22 M6×1.0 7 C-MKD20-□□M 4 10 42.5 34 17 8.5 5.2
    C-MK□20-□□F 13 C-MKD25-□HIDUP 14 51 16 35 22 22 M6×1.0 7 C-MK□25-□□M 4 10 42.5 34 17 8.5 5.2
    C-MK□25-□□F 15 C-MKD32-□□N 18 67 20 45 35.5 25 M8×1.25 10 C-MK□32-□□M 6 14 53.5 36 18 9 6.2
    C-MK□32-□□F 21 C-MKD40-□□N 18 67 20 45 43 25 M8×1.25 10 C-MK□40-□□M 6 14 61 36 18 9 6.2
    C-MK□40-□□F 28 C-MK□50-□HIDUP 22 88 22 65 53 40 M10×1.5 10 C-MK□50-□□M 8 18 77 46 23 11.5 8.2
    C-MK□9-□□F 35 C-MKD63-□□N 22 88 22 65 52.5 40 M10×1.5 10 C-MKD63-□□M 8 18 76.5 46 23 11.5 8.2
