Siri MHZ2 (Jenis Pembukaan dan Penutup Selari) Pneumatic Gripper Pembekal

Rumah / Produk / Silinder Udara / Penggenggam Pneumatik / Siri MHZ2 (Jenis Pembukaan dan Penutup Selari) Pneumatic Gripper

Siri MHZ2 (Jenis Pembukaan dan Penutup Selari) Pneumatic Gripper Siri MHZ2 (Jenis Pembukaan dan Penutup Selari) Pneumatic Gripper
  • Siri MHZ2 (Jenis Pembukaan dan Penutup Selari) Pneumatic Gripper
  • Siri MHZ2 (Jenis Pembukaan dan Penutup Selari) Pneumatic Gripper
Penggenggam Pneumatik

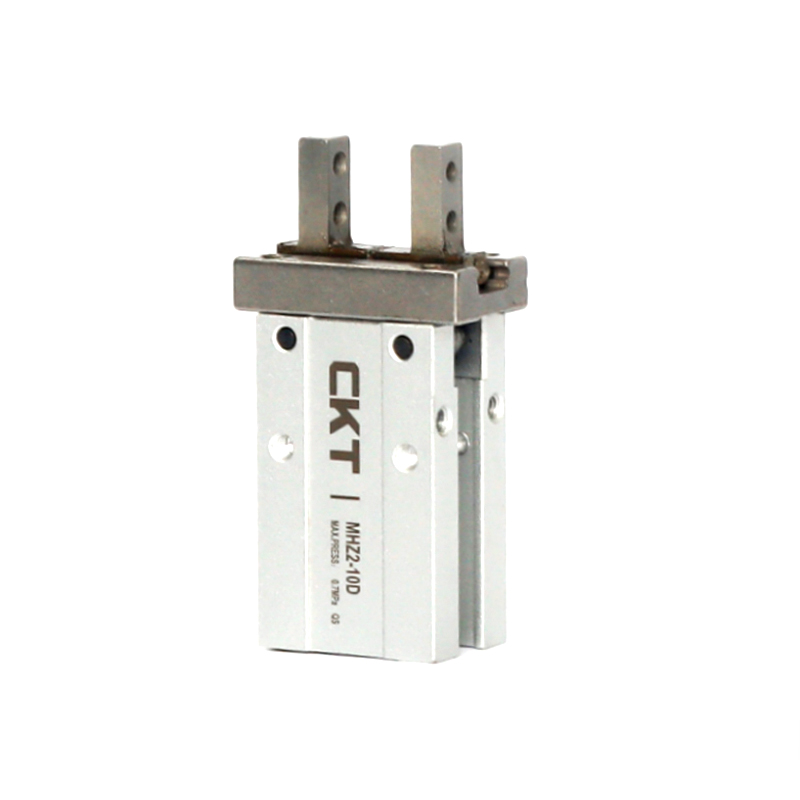

Siri MHZ2 (Jenis Pembukaan dan Penutup Selari) Pneumatic Gripper

Siri MHZ2 (Jenis Pembukaan dan Penutupan Selari) Pneumatic Gripper memfokuskan pada menyediakan tindakan pengapit selari yang stabil dan boleh dipercayai. Konsep reka bentuknya adalah untuk mengimbangi prestasi teras dan kebolehsuaian untuk memenuhi keperluan asas pegangan ketepatan dalam pautan pelaksanaan automasi.

Ciri teras:

1. Sistem panduan bersepadu: Mekanisme panduan bersepadu memastikan bahawa penggerak mempunyai ketegaran struktur dan ketepatan tindakan yang mencukupi semasa operasi.

2. Kestabilan panduan yang dipertingkatkan: Struktur penentududukan tambahan disediakan di bahagian bawah komponen panduan untuk mengekalkan hubungan kedudukan relatif antara bahagian utama yang bergerak dan struktur utama, dan meningkatkan kebolehpercayaan operasi jangka panjang.

3. Prestasi kedudukan ketepatan: Reka bentuk struktur yang dioptimumkan membawa ketekalan kedudukan yang baik, yang membantu mencapai pengapitan bahan kerja yang tepat dan meningkatkan kepastian proses pengapitan.

4. Pemasangan fleksibel dan keserasian: Menyediakan pelbagai antara muka pemasangan piawai untuk penyepaduan mudah ke dalam susun atur peralatan yang berbeza atau persekitaran yang terhad ruang.

5. Bantuan kawalan bersepadu badan: Badan dipratetap dengan komponen magnetik, yang menyediakan kemudahan asas untuk penyepaduan peranti pengesanan kedudukan standard.

6. Kebolehsuaian suis aruhan: Terdapat berbilang slot pemasangan suis aruhan yang direka pada permukaan badan silinder, yang menyediakan ruang pelarasan untuk susun atur peranti pengesanan untuk menyesuaikan diri dengan keperluan pengumpulan isyarat yang berbeza.

E-mel: manager@cktworld.com
Muat Turun
SEBELUM：Siri MHC2 (Jenis Pembukaan dan Penutup Fulcrum) Pneumatic Gripper
SELEPAS：Tiada artikel seterusnya
  • Diameter silinder
    mm     		6 10 16 20 25 32 40
    Gunakan cecair Udara
    Tekanan operasi
    julat (MPa)     		Berlakon dua kali 0.15~0.7 0.2~0.7 0.1~0.7 0.1~0.7
    Lakonan tunggal 0.3~0.7 0.35~0.7 0.25~0.7 0.25~0.7
    Suhu bendalir untuk kegunaan alam sekitar -10~60 ℃
    Kebolehulangan (mm) ±0.01 ±0.02
    Kekerapan operasi maksimum (c.p.m) 180 (siri MHZL2 ialah 120) 60
    Bekalan minyak Tidak diperlukan
    Mod pengendalian Berlakon dua kali · Single-acting
    Suis magnet (pilihan) Suis magnet tanpa sentuhan (MHZA2, MHZAJ2 tanpa suis magnet)
    Diameter sambungan M3×0.5 M5×0.8

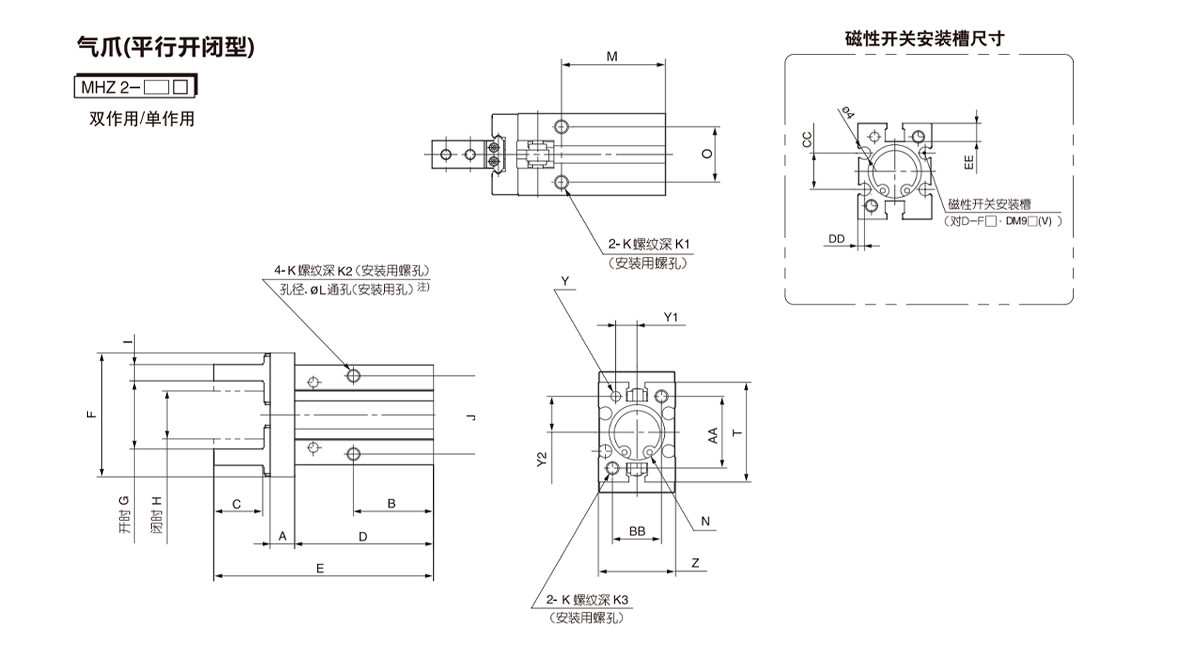

  • Model
    (mm)     		A B C D E F G H I J K K1 K2 K3 ØL M N 0 P Q R S
    10 6 23 12 37.8 57 29 15.2 11.2 4 16 M3×0.5 6 5.5 6 26 27 Ø11H9 Dalam 2 11.4 M2.5×0.45 3 5.7 M3×0.5
    16 7.5 24.5 15 42.5 67.3 38 20.9 14.9 5 24 M4×0.7 4.5 8 8 3.4 30 Ø17H9 Deep2 16 M3×0.5 4 7 M5×0.8
    20 9.5 29 20 52.8 84.8 50 26.3 16.3 8 30 M5×0.8 8 10 10 4.3 35 021H9 Deep3 18.6 M4×0.7 5 9 M5×0.8
    25 11 30 25 63.6 102.7 63 33.3 19.3 10 36 M6×1 10 12 12 5.1 36.5 026H9 Deep3.5 22 M5×0.8 6 12 M5×0.8
    32 12 40(49) 29 67(76) 113(122) 97 48 26 12 46 M6×1 10 13 13 5.1 48(57) 034H9 Deep4 26 M6×1 7 14 M5×0.8
    40 15 49(62) 36 83(96) 139(152) 119 60 30 14 56 M8×1.25 13 16 17 6.6 58(71) 042H9 Deep4 32 M8×1.25 9 17 M5×0.8

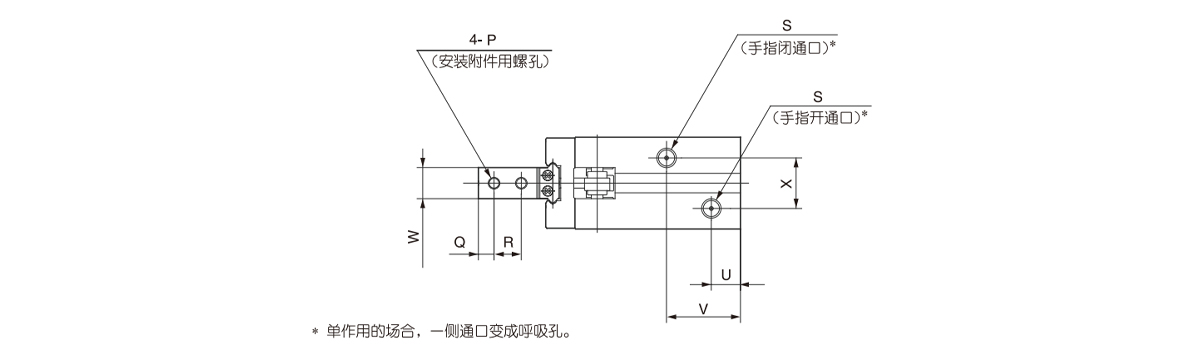

    Model
    (mm)     		T U V W X Y Z Y1 Y2 AA BB CC DD EE
    10 23 9 19 5 11 Ø2H9 Dalam3 16.4±0.05 5.2±0.02 7.6±0.02 18 12 5.4
    16 30.6 7.5 19 8 13 Ø3H9 Dalam3 23.6±0.05 6.5±0.02 11±0.02 22 15 11.6 2.1 5.8
    20 42 10 23 10 15 Ø4H9 Deep4 27.6±0.05 7.5±0.02 16.8±0.02 32 18 14 2.1 9
    25 52 10.7 23.5 12 20 Ø4H9 Deep4 33.6±0.05 10±0.02 21.8±0.02 40 22 19 3.5 11.5
    32 60 11 31(37) 15 24 Ø5H9 Dalam5 40±0.1 12±0.02 23±0.02 46 26 24 3.3 11.5
    40 72 12 38(45) 18 28 Ø5H9 Dalam5 48±0.1 14±0.02 29±0.02 56 32 29.4 3.7 13

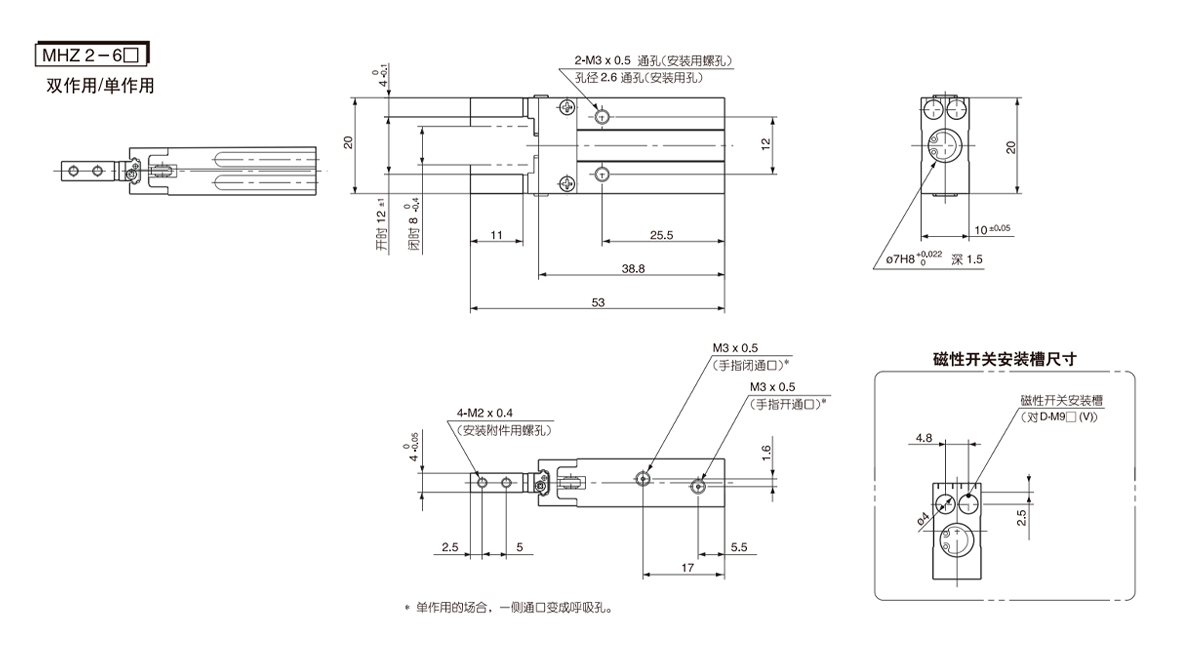

    Diameter silinder
    mm     		A B C D E F G H I J K K1 K2 K3 ØL M N 0 P Q R S T U v W x Y Y1 Y2 Z AA BB CC DD
    10 16.4±0.05 23 2 31 57 34 15.2 11.2 4 16 M3×0.5 6 5.5 6: 2.6 27 Ø11H9 Deep2 11.4 M2.5x4.5 3 5.7 M3×0.5 21 7 19 5 11 Ø2H9 Dalam3 5.2±0.02 7.6±0.02 23 18 12 - 2.5
    16 23.6±0.05 24.5 15 34.8 67.3 45 20.9 14.7 5 24 M4×0.7 4.5 8 8 3.4 30 Ø17H9 Deep2 16 M3×0.5 4 7 M5×0.8 29.6 7.5 19 8 13 Ø3H9 Dalam3 6.5±0.02 11±0.02 30.6 22 15 11.6 2
    20 27.6±0.05 29 20 43.5 84.8 58 26.3 16.3 8 30 M5×0.8 8 10 10 4.3 35 Ø21H9 Dalam3 18.6 M4×0.7 5 9 M5×0.8 34.5 8.5 23 10 15 Ø4H9 Deep4 7.5±0.02 16.8±0.02 42 32 18 14 2
    25 33.6±0.05 30 25 53 102.7 73 33.3 19.3 10 36 M6×1 10 12 2 5.1 36.5 Ø26H9 Dalam3.5 22 M5×0.8 6 12 M5×0.8 42 9 24 12 20 Ø4H9 Deep4 10±0.02 21.8±0.02 52 40 22 19 3.5
