MQR Series Low Torque Rotary Pemasangan satu sentuhan Pembekal

Rumah / Produk / Aksesori Pneumatik / Pemasangan Satu Sentuhan / MQR Series Low Torque Rotary Pemasangan satu sentuhan

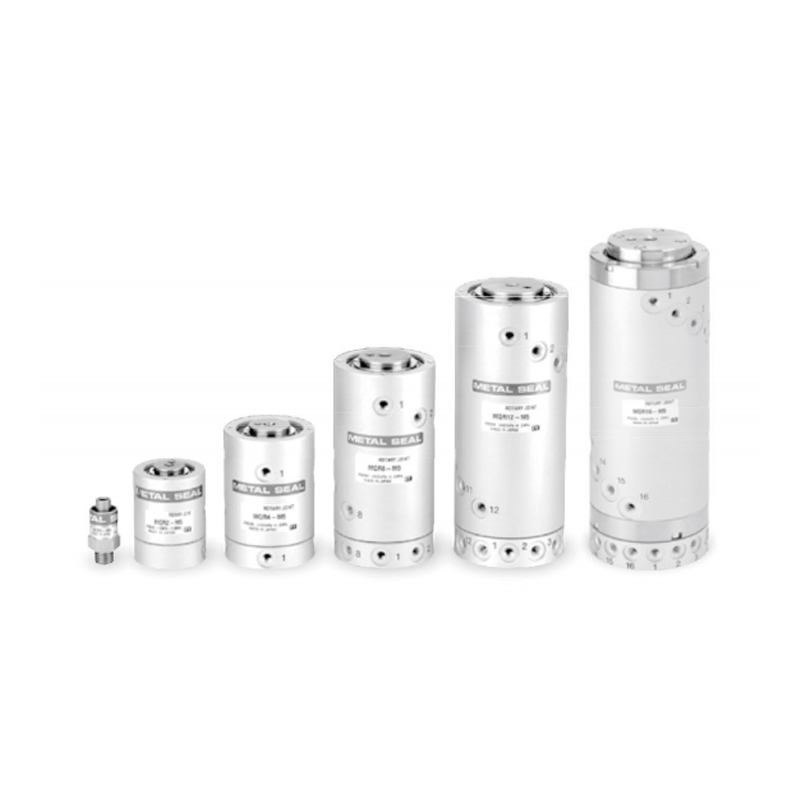

MQR Series Low Torque Rotary Pemasangan satu sentuhan
  • MQR Series Low Torque Rotary Pemasangan satu sentuhan
Pemasangan Satu Sentuhan

MQR Series Low Torque Rotary Pemasangan satu sentuhan

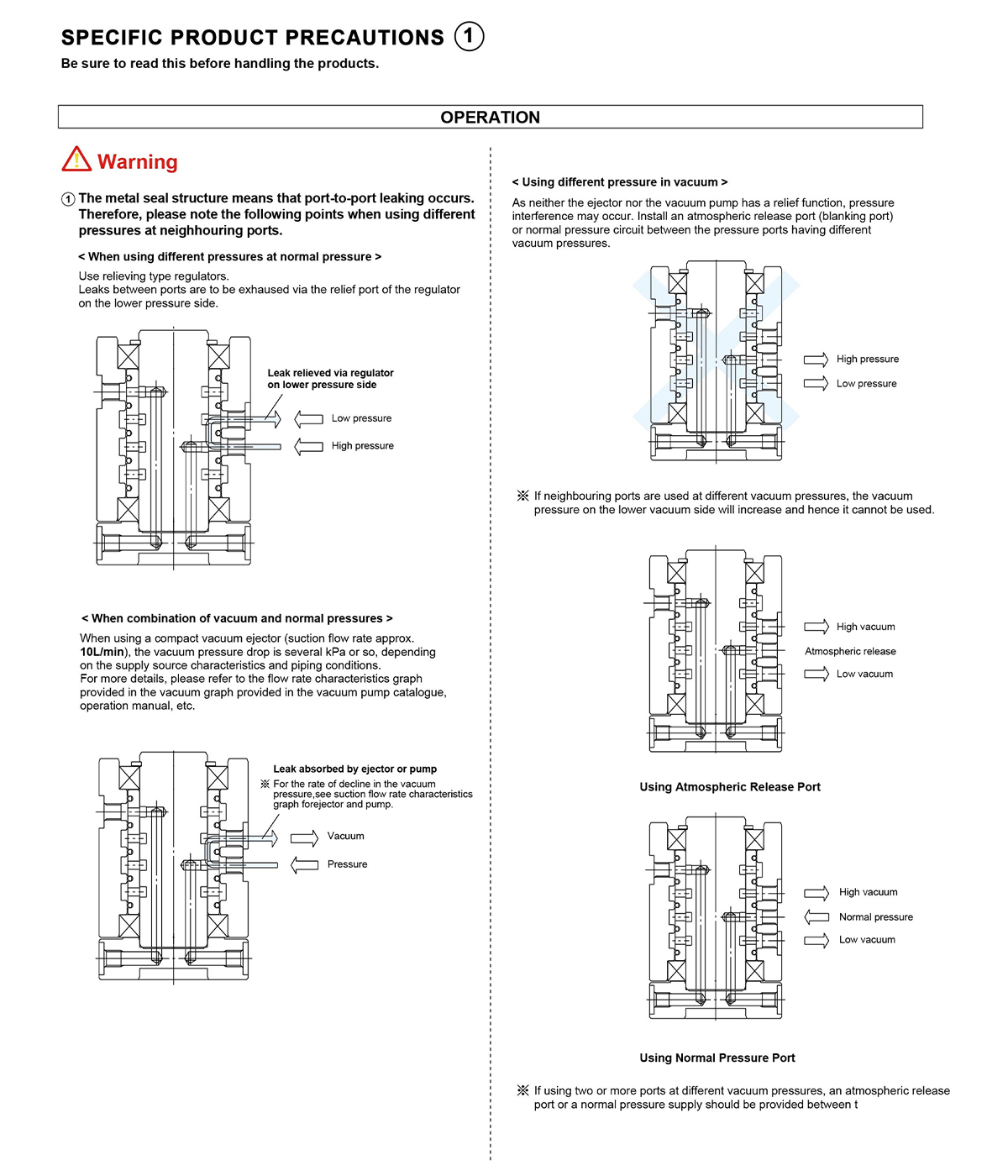

Kaedah meterai logam.
Mekanisme putar・Digunakan untuk membekalkan udara kepada bahagian yang berputar dan berayun seperti lengan robot.

E-mel: manager@cktworld.com
Muat Turun
SEBELUM：Pemasangan KS/KX Siri Satu sentuhan
SELEPAS：KC Series Self-Sealing Pemasangan satu sentuhan
  • Model MQR1-M5 MQR2-M5 MQR4-M5 MQR8-M5 MQR12-M5 MQR16-M5
    Bilangan Litar (Bilangan port) 1 litar 2 litar 4litar 8 litar 12 litar 16 litar
    Cecair Udara · Gas lengai
    Struktur Meterai Meterai logam
    Panduan Struktur Galas disokong Galas disokong at both ends
    Saiz Port Lelaki      R1/8 M5×0.8
    Perempuan     M5×0.8
    Kadar Aliran
    Ciri-ciri     		C 0.50[dm³/(s ·bar)]
    b 0.40
    Cv 0.17
    Pelinciran Tidak diperlukan
    Tekanan Operasi Min -100kPa
    Tekanan Operasi Maks 1.0MPa
    Nota 1)
    Ambien &Beroperasi
    Cecair Temperature     		-10~80 ℃
    Catatan )2
    Tork Permulaan Maksimum     		0.003N ·m   atau   kurang 0.03N ·m   atau   kurang 0.05N ·m   atau   kurang 0.10N ·m   atau   kurang 0.20N ·m atau kurang 0.50N ·m atau kurang
    Nota 5)
    Nota Nombor Putaran yang Dibenarkan     		3000min⁻¹(r.p.m.)atau kurang Note3) 2000min⁻¹(r.p.m.)atau kurang 1500min⁻¹(r.p.m.)atau kurang 900min⁻¹(r.p.m.)atau kurang 600min⁻¹(r.p.m.)atau kurang 200min⁻¹(r.p.m.)atau kurang
    Nota 4)
    Beban Jejari yang Dibenarkan
    (Tindak balas paksi gandingan yang dibenarkan)     		1N atau kurang 15Tidak kurang juga 30N atau kurang 40N atau kurang 50N atau kurang
    Beban paksi yang dibenarkan
    Berat badan 0.025kg 0.16kg 0.39kg 0.76kg 1.26kg 2.80kg
    Nota  1)Suhu 80℃ termasuk kenaikan suhu semasa  putaran;
    Nota 2) Tork bintang tidak berubah dengan tekanan bekalan atau dengan tidak digunakan (Kekal dalam tork putaran permulaan maks),
    tetapi ia berubah dengan nombor putaran;
    Nota 3) Jika menggunakan pada kelajuan melebihi 600min-1(rpm), pastikan putaran berada dalam arah di mana sambungan diikat;

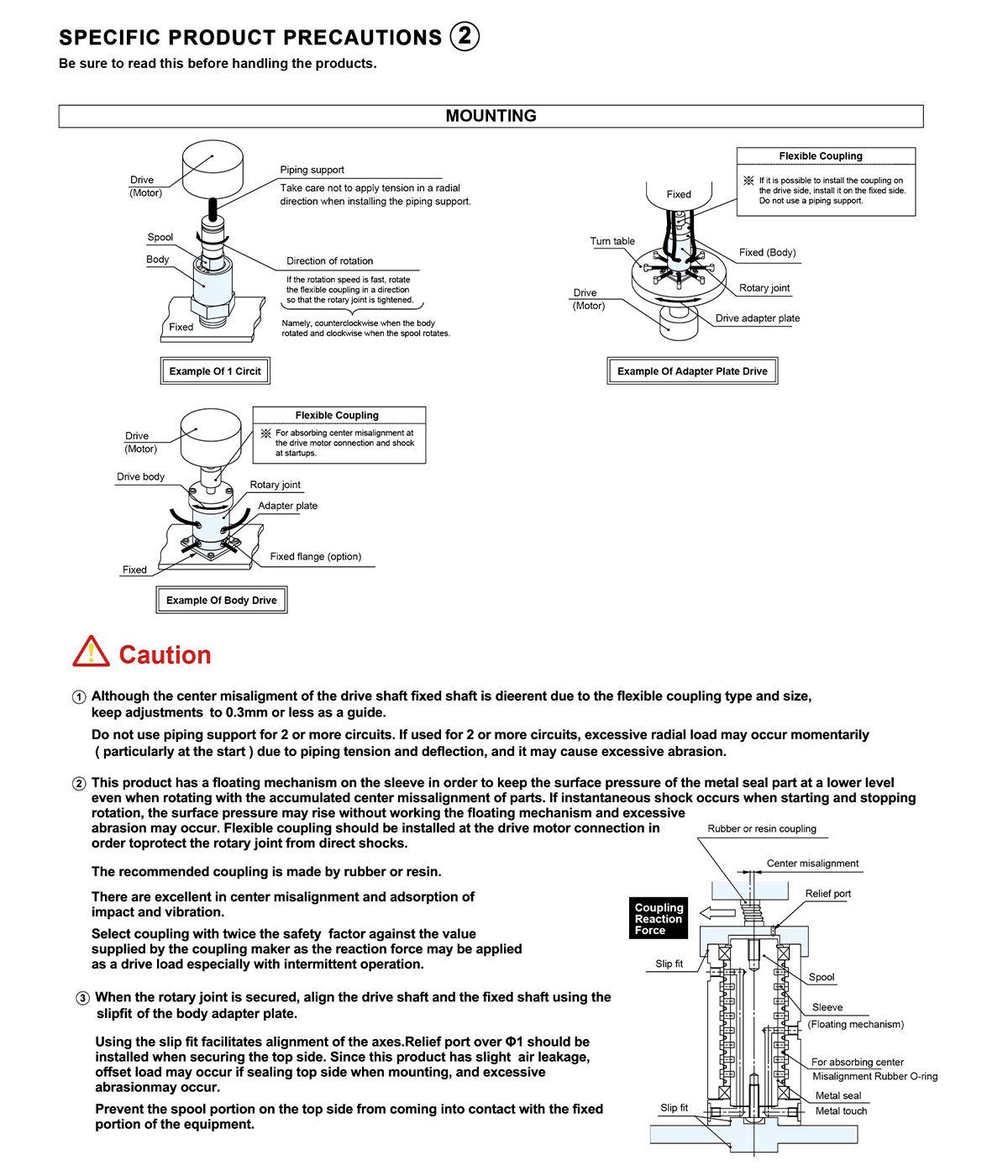

    Nota 4)Gandingan getah/resin  disyorkan kerana penyerapan luar pusat, kejutan dan getaran yang sangat baik;
    Nota  5)min-1, Bilangan  putaran  setiap  1  minit.

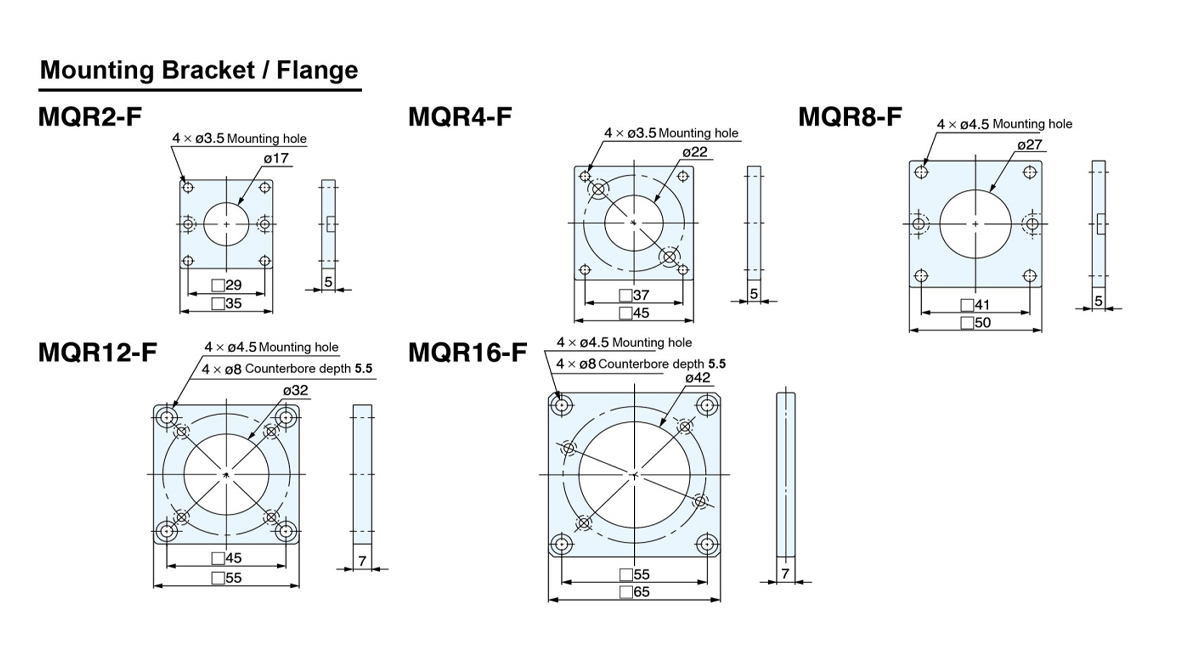

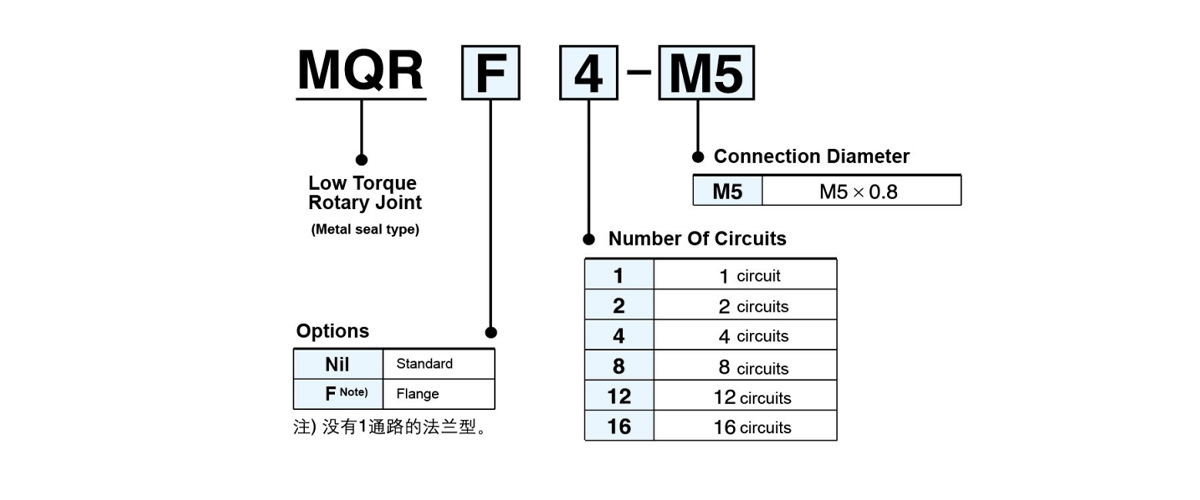

    Bilangan Litar Nombor Bahagian Bebibir
    2 Litar MQR2-F
    4 Litar MQR4-F
    8 Litar MQR8-F
    12 Litar MQR12-F
    16 Litar MQR16-F

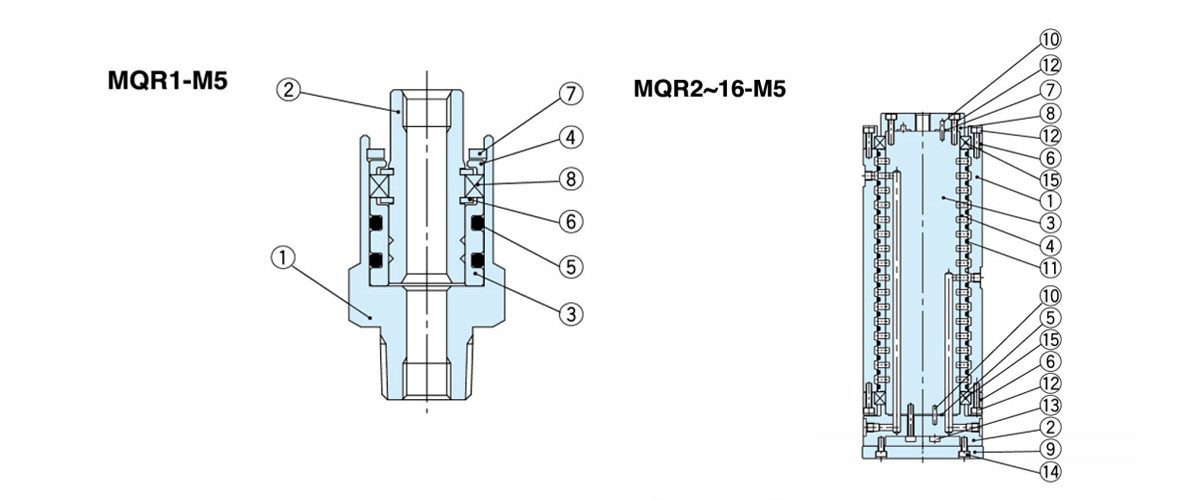

  • Bahagian  Komponen (litar MQR1-M5,1)
    item Nama bahan Reamrk
    1 Badan Keluli tahan karat
    2 Kili Keluli tahan karat khas
    3 lengan baju Keluli tahan karat khas
    4 Pinggan aluminium
    5 O-cincin H-NBR
    6 Cincin penahan Keluli karbon
    7 Cincin penahan Keluli karbon
    8 Galas jejari

    Bahagian Komponen (MQR2 hingga 16-M5,2 hingga 16 litar)
    item Nama bahan Reamrk
    1 Badan aluminium alloy
    2 Plat penyesuai aluminium alloy
    3 Kili Keluli tahan karat khas
    4 lengan baju Keluli tahan karat khas
    5 Gasket H-NBR
    6 Pemegang galas Keluli tahan karat 16 litar sahaja
    7 Gasket H-NBR 16 litar sahaja
    8 Pinggan aluminium alloy 16 litar sahaja
    9 Bebibir aluminium alloy
    10 Pin selari Keluli karbon Kecuali untuk 2 litar
    11 O-cincin H-NBR
    12 Bolt Keluli karbon 16 litar sahaja
    13 Bolt Keluli karbon
    14 Bolt Keluli karbon
    15 Galas jejari -
