Silinder Jarum Siri CDJPB (Lakuan Berganda). Pembekal

Rumah / Produk / Silinder Udara / Silinder Jarum / Silinder Jarum Siri CDJPB (Lakuan Berganda).

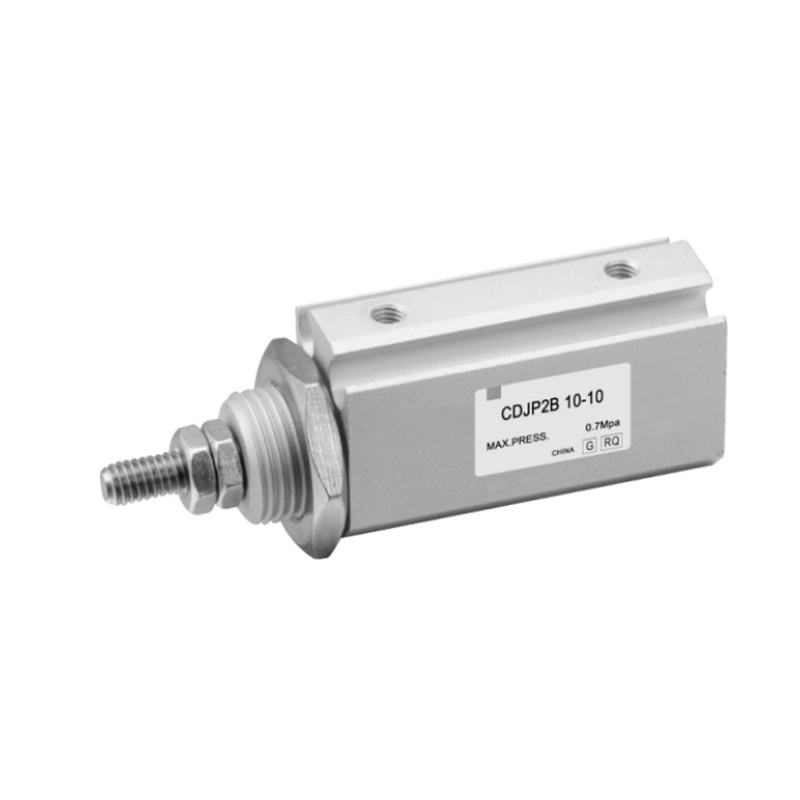

Silinder Jarum Siri CDJPB (Lakuan Berganda).
  • Silinder Jarum Siri CDJPB (Lakuan Berganda).
Silinder Jarum

Silinder Jarum Siri CDJPB (Lakuan Berganda).

Silinder Jarum Siri CDJPB (Lakuan Berganda) ialah penggerak pneumatik ketepatan yang direka untuk senario kekangan ruang. Ia mencapai gerakan salingan linear yang cekap melalui struktur padat dan sesuai untuk sistem automasi yang sangat bersepadu.

Ciri teras:

1. Penggunaan ruang yang melampau: Konfigurasi yang sangat intensif dan badan yang ringan mengoptimumkan ruang susun atur peralatan dengan ketara dan meningkatkan kebolehsuaian sistem terhadap kekangan ruang.

2. Fleksibiliti konfigurasi: Meliputi pelbagai spesifikasi kumpulan parameter lejang dan diameter silinder, menyesuaikan diri dengan beban yang berbeza dan keperluan dinamik, dan memastikan keluasan aplikasi.

3. Kebebasan penyepaduan sistem: Menyokong topologi pemasangan modular dan antara muka aksesori lanjutan, memberikan ciri sedia untuk digunakan dan mengurangkan kerumitan integrasi kejuruteraan.

4. Unit pengesanan terbenam: Mengintegrasikan suis aruhan magnet bukan sentuhan untuk membentuk struktur topologi badan bersepadu, dan merealisasikan fungsi maklum balas isyarat kedudukan bebas debugging.

E-mel: manager@cktworld.com
Muat Turun
SEBELUM：Tiada artikel sebelumnya
SELEPAS：Silinder Jarum Siri CJPB (Lakonan Tunggal).

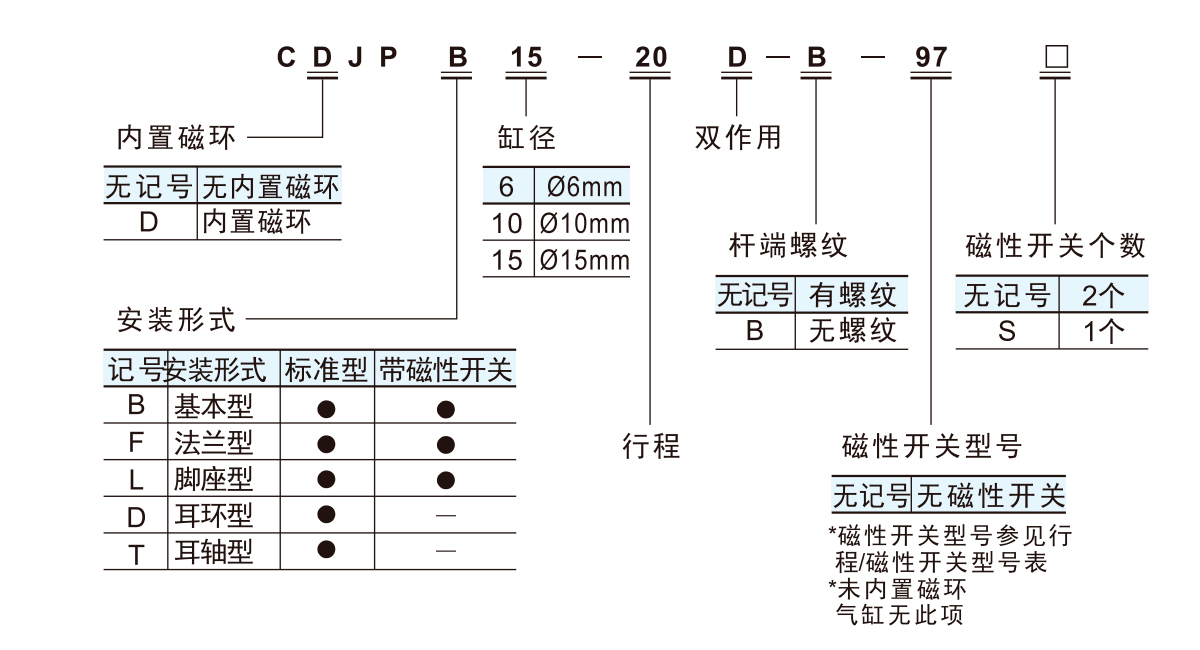

  • Diameter silinder (mm) 6 10 15
    Cecair yang digunakan Udara
    Jenis penggerak Berlakon dua kali
    Tekanan operasi maksimum  MPa 0.7
    Tekanan operasi minimum  MPa 0.12 0.06
    Suhu ambien dan bendalir Suis bukan magnet: -10°C,
    Suis magnet: -10°C hingga 60°C
    Penimbalan Penampan getah di kedua-dua hujungnya
    Kelajuan omboh 50~500mm/s
    Toleransi strok mm 10
    *Pelinciran Tidak diperlukan
    Diameter sambungan M5×0.8
    *Jika pelinciran diperlukan, gunakan Minyak Turbin No.

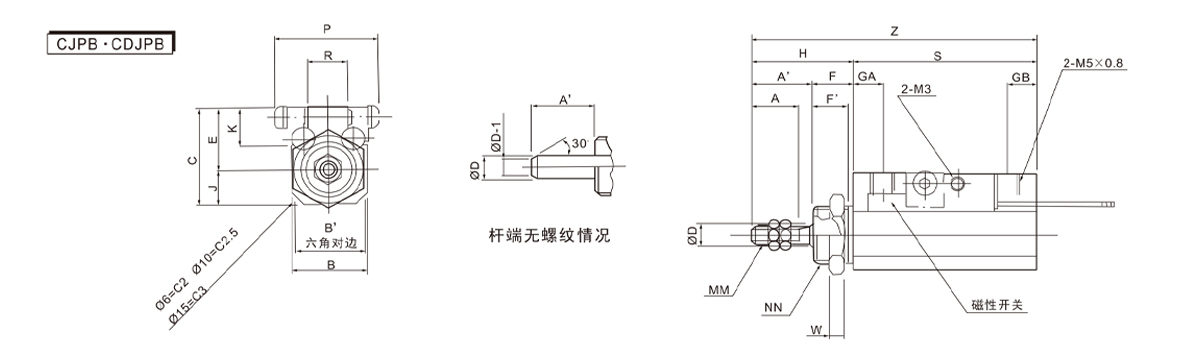

  • Diameter silinder
    (mm)     		A A' B B' ØD F F' GA GB H J K MM NN R S W Z Suis magnet
    ke-5 ke-10 ke-15 ke-20 ke-30 ke-5 ke-10 ke-15 ke-20 ke-30 C E P
    6 7 9 14 14 3 8 6.5 6 6 17 6 8 M3×0.5 M10×1.0 7 30.5 35.5 40.5 45.5 - 3 47.5 52.5 57.5 62.5 - 16.5 10.5 20
    10 10 12 15 17 5 8 6.5 6 7 20 7 8 M4×0.7 M12×1.0 8 30.5 35.5 40.5 45.5 55.5 4 50.5 55.5 60.5 65.5 75.5 20 13 21
    15 12 14 20 19 6 10 8.5 6 7 24 9 8 M5×0.8 M14×1.0 10 30.5 35.5 40.5 45.5 55.5 5 54.5 59.5 64.5 69.5 79.5 24.5 15.5 23

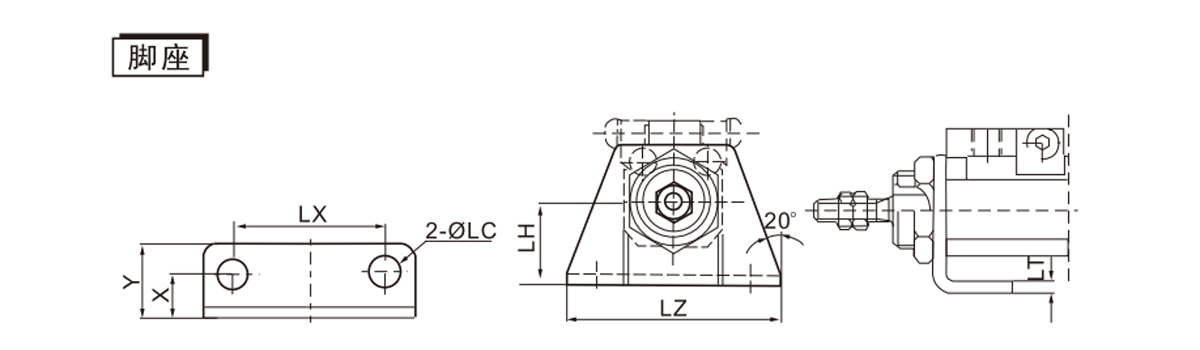

    Diameter silinder
    (mm)     		Tempat letak kaki
    Nombor bahagian LH LT LZ LX X Y ØLC
    6 CP-L006 11 1.6 28 20 6.5 10.5 3.4
    10 CP-L010 13 1.6 33 24 7 12 4.5
    15 CP-L015 18 2.3 43 30 10 16.5 4.5

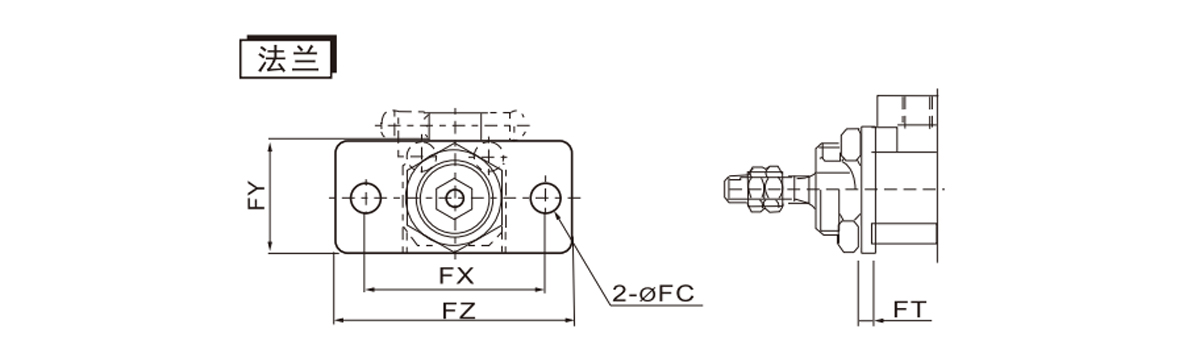

    Diameter silinder
    (mm)     		Bebibir
    Nombor bahagian FT FX FY FZ ØFC
    6 CP-F006 1.6 24 16 32 3.4
    10 CP-F010 1.6 28 18 37 4.5
    15 CP-F015 2.3 36 22 49 5.5

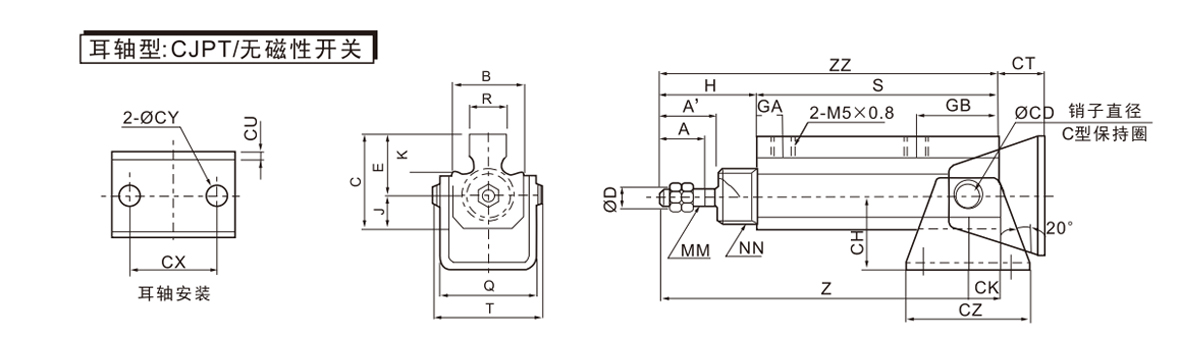

    Diameter silinder
    (mm)     		Nombor bahagian tempat duduk aci telinga S Z ZZ R
    ke-5 ke-10 ke-15 ke-20 ke-30 ke-5 ke-10 ke-15 ke-20 ke-30 ke-5 ke-10 ke-15 ke-20 ke-30
    6 CP-T006 35.5 40.5 45.5 50.5 - 48.5 53.5 58.5 63.5 - 52.5 57.5 62.5 67.5 - 7
    10 CP-T010 40.5 45.5 50.5 55.5 65.5 54 59 64 69 79 60.5 65.5 70.5 75.5 85.5 8
    15 CP-T015 42 47 52 57 67 58 63 68 73 83 66 71 76 81 91 10

    Diameter silinder
    (mm)     		A A′ B C ØD E GA GB H J K MM NN Q T ØCD CH CK CT CU CX ØCY CZ
    6 7 9 14 16.5 3 10.5 6 11 17 6 8 M3×0.5 M10×1.0 18.5 20.4 3 16 4 12 1.6 18 3.4 26
    10 10 12 15 20 5 13 6 17 20 7 8 M4×0.7 M12×1.0 20.5 23.9 5 20 6.5 13.5 1.6 24 4.5 33
    15 12 14 20 24.5 6 15.5 6 18.5 24 9 8 M5×0.8 M14×1.0 28 31.7 6 25 8 17 2.9 29 5.5 42

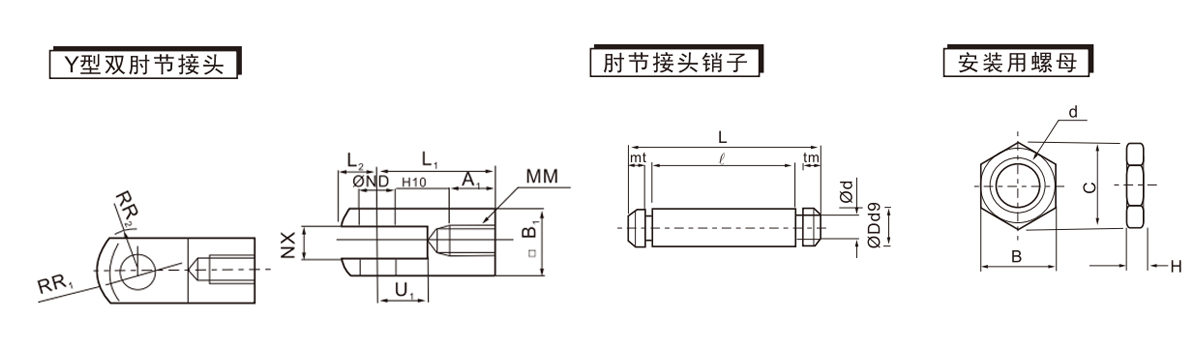

    Diameter silinder
    (mm)     		Sendi siku berganda jenis Y Pin sendi siku Kacang badan silinder
    Nombor bahagian A1 B1 ØNDH10 L1 L2 MM U1 NX R1 R2 Nombor bahagian ØDd9 L od ρ M t Nombor bahagian d H B C
    6 Y-P006 5 6 3 0.04 12 3.5 M3×0.5 5 3 5 4 IY-P006 3 -0.02 9 2.85 62 0.75 0.65 SNP-006 M10×1 3 14 16.2
    0 -0.045
    10 Y-P010 6.5 10 5 0.048 16 5.5 M4×0.7 7 5 8 6.3 IY-P010 5 -0.030 13.6 4.8 10.2 1 0.7 SNP-010 M12×1 3 17 19.6
    0 -0.060
    15 Y-P015 7 12 6 0.048 19 7 M5×0.8 9 6 10 7.8 IY-P015 6 -0.030 15.8 5.7 12.2 1 0.8 SNP-015 M14×1 4 19 21.9
    0 -0.060

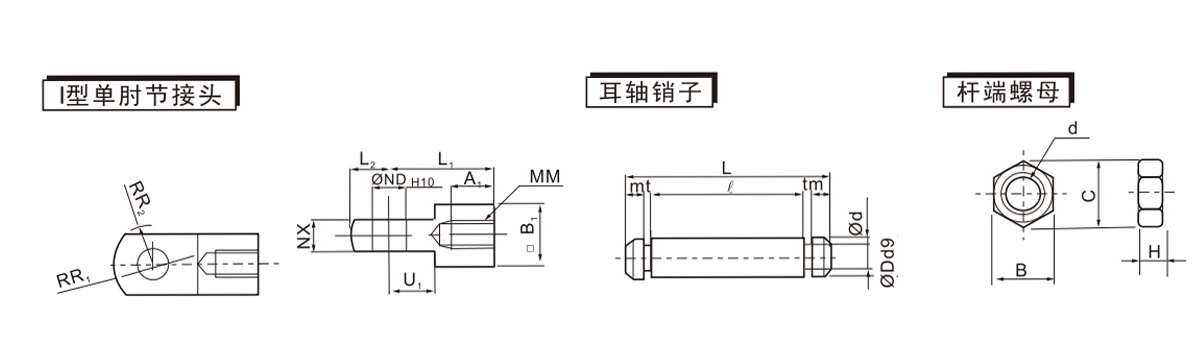

    Diameter silinder
    (mm)     		Sendi siku tunggal Pin batang telinga Kacang hujung batang
    Nombor bahagian A1 B1 ØNDH10 L1 L2 MM U1 NX R1 R2 Nombor bahagian ØDd9 L od ρ M t Nombor bahagian d H B C
    6 I-P006 5 6 3 0.04 12 3.5 M3×0.5 5 3 5 4 CT-P006 3 -0.02 20.4 2.85 17.6 0.75 0.65 NTP-006 M3×0.5 1.8 5.5 6.4
    0 -0.045
    10 I-P010 6.5 10 5 0.048 16 5.5 M4×0.7 7 5 8 6.3 CT-P010 5 -0.030 23.9 4.8 20.5 1 0.7 NTP-010 M4×0.7 2.4 7 8.1
    0 -0.060
    15 I-P015 7 12 6 0.048 19 7 M5×0.8 9 6 10 7.8 CT-P015 6 -0.030 31.7 5.7 28.1 1 0.8 NTP-015 M5×0.8 3.2 8 92
    0 -0.060
