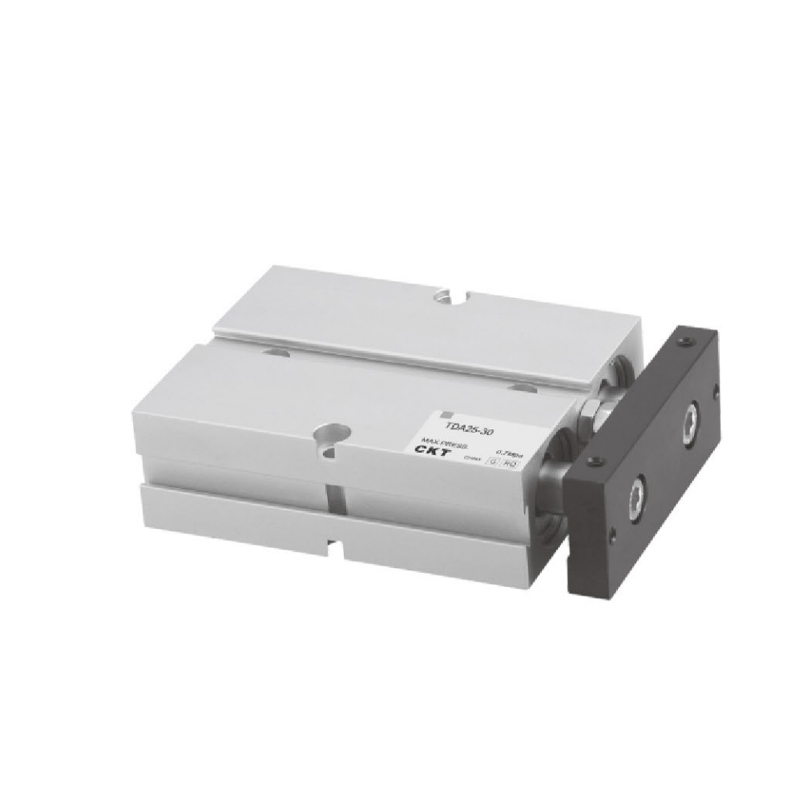

Silinder Berganda Siri TDA/TN (Ø10~Ø32)
  • Silinder Berganda Siri TDA/TN (Ø10~Ø32)
Silinder berbilang paksi

Silinder Berganda Siri TDA/TN (Ø10~Ø32)

1. Badan terbenam dibetulkan dan dipasang untuk menjimatkan ruang pemasangan;
2. Ia mempunyai ciri-ciri anti-lentur dan anti-kilasan tertentu dan boleh menahan beban sisi tertentu;
3. Terdapat lubang pelekap pada tiga sisi plat penetapan untuk memudahkan pemuatan berbilang kedudukan;
4. Pad anti-perlanggaran di hujung hadapan badan boleh melaraskan lejang silinder dan melegakan kesan;
5. Konfigurasi standard bagi siri silinder ini ialah jenis magnet, dan tiada pilihan tanpa jenis magnet.

E-mel: manager@cktworld.com
Muat Turun
SEBELUM：Silinder Dua Siri CXS (Jenis Asas)
SELEPAS：Tiada artikel seterusnya
  • Spesifikasi
    Saiz Gergaji (mm) 10 16 20 25 32
    Tindakan Lakonan berganda
    Cecair Udara
    Julat Tekanan Operasi 0.1~1.0MPa(14~145psi)
    Tekanan Bukti 1.5MPa(215psi)
    Suhu Operasi
    (℃)     		-20~70
    Julat Kelajuan Operasi
    (mm/s)     		30~500
    Strok Boleh Laras -10~0
    Toleransi Panjang Strok 1.00
    Kusyen Bumper
    Toleransi Tidak Berputar ±0.4° ±0.3°
    Saiz Pelabuhan M5×0.8 PT1/8
    *Ketepatan bukan putaran merujuk kepada sudut di mana plat penetap silinder boleh berputar apabila silinder ditarik balik sepenuhnya；
    **Jenis benang NPT dan G tersedia untuk sambungan paip.
    Juga: siri C-TN magnet sepenuhnya.

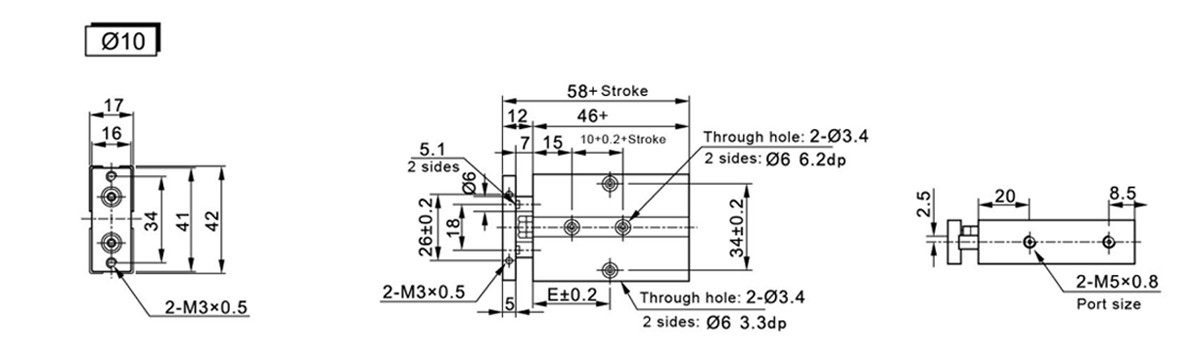

  • Simbol/Pukulan 10 20 30 40 50 60 70 80 90 100
    E 30 30 35 40 45 50 55 60 65 70

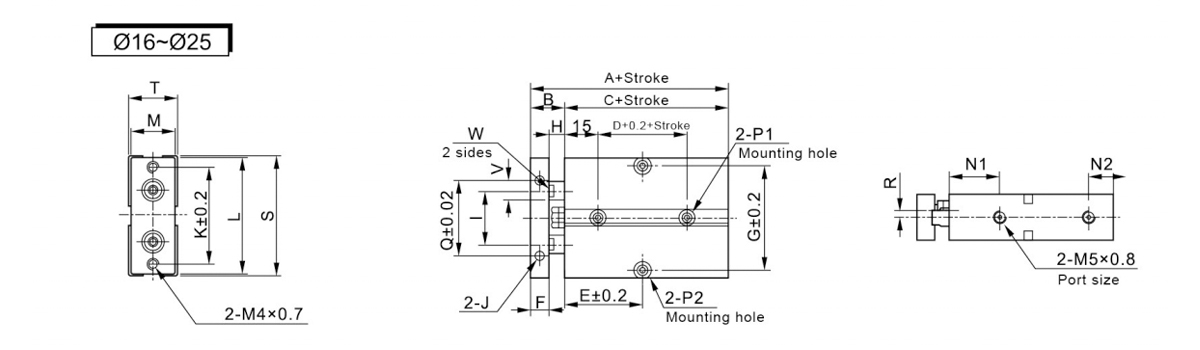

    Simbol/Pukulan A B C D Strok≤ 10 20 30 40 50 60 70 80 90 100 125 150 175 200 F
    16 68 15 53 20 E 30 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 8
    20 78 20 58 20 35 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 10
    25 81 19 62 30 40 40 45 50 55 60 65 70 75 80 92.5 105 117.5 130 10

    Simbol/Pukulan G H 1 J K L M N1 N2 P1 P2 Q R S T V W
    16 47 7 24 M4×0.7Dalam5 47 53 20 22 11 Kedua-dua belah:07.5 Kedalaman 7.2mm Lubang melalui Ø4.5 Kedua-dua belah:08 Kedalaman4.5mm Melalui lubangØ4.5 34 3 54 21 8 6.1
    20 55 10 28 M4×0.7Dalam5 55 61 24 25 12 Kedua-dua belah:07.5 Kedalaman 7.2mm Lubang melalui Ø4.5 Kedua-dua belah:08 Kedalaman4.5mm Lubang melalui Ø4.5 44 3.5 62 25 10 8.1
    25 66 9 34 M4×0.7Dalam5 66 72 29 27 12 Kedua-dua belah:07.5 Kedalaman 7.2mm Lubang melalui Ø4.5 Kedua-dua belah:08 Kedalaman4.5mm Melalui lubangØ4.5 56 6 73 30 12 10.1

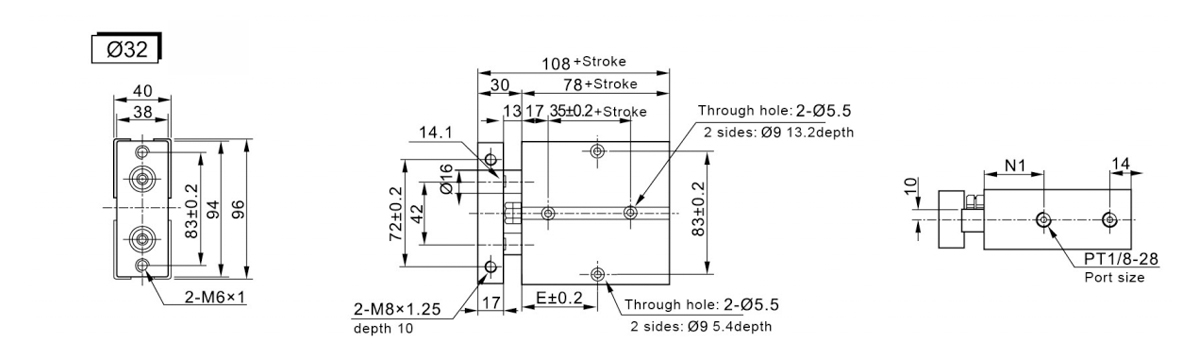

    Simbol/Pukulan 10 20 30 40 50 60 70 80 90 100 125 150 175 200
    E 45 50 55 60 65 70 75 80 85 90 102.5 115 127.5 140
    N1 35 40
