Pengatur Tekanan Penapis Siri AW Pembekal

Rumah / Produk / Komponen Kawalan Tekanan Pneumatik / Modular F.R.L. Siri Unit AC / Pengatur Tekanan Penapis Siri AW

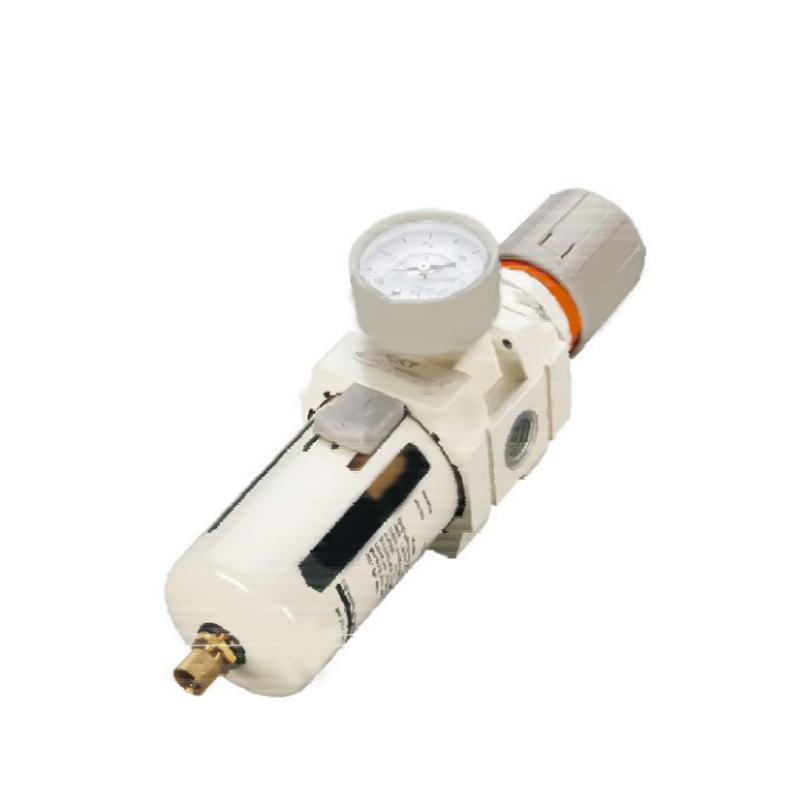

Pengatur Tekanan Penapis Siri AW
  • Pengatur Tekanan Penapis Siri AW
Modular F.R.L. Siri Unit AC

Pengatur Tekanan Penapis Siri AW

Pengatur Tekanan Penapis Siri AW ialah komponen pemprosesan sumber udara utama dalam sistem pneumatik perindustrian. Ia menyepadukan fungsi penapisan dan peraturan tekanan untuk menyediakan udara termampat yang bersih dan stabil tekanan untuk penggerak, memastikan kebolehpercayaan dan operasi jangka panjang sistem.

1. Keupayaan pemintasan kekotoran berbilang peringkat

Struktur penapisan kecekapan tinggi terbina dalam boleh memisahkan zarah pepejal dan sisa cecair dalam sumber udara secara mendalam, mengurangkan risiko pencemaran saluran paip.


2. Kawalan keseimbangan dinamik tekanan

Mekanisme pengawalseliaan tekanan mempunyai ciri histerisis yang rendah, dan julat turun naik tekanan keluaran adalah sempit, yang secara berkesan menekan hanyut tekanan yang disebabkan oleh perubahan beban.


3. Antara muka pemasangan modular

Reka bentuk sambungan cepat port standard diguna pakai, yang serasi dengan manifold gas arus perdana dan susun atur saluran paip, memendekkan kitaran pemasangan di tapak dengan ketara.


4. Liputan spesifikasi senario penuh

Menyediakan tahap aliran siri 2000/3000/4000/5000 untuk menyesuaikan diri dengan keadaan kerja litar pneumatik dengan saiz yang berbeza.


5. Penyesuaian saluran paip sejagat

Menyokong konfigurasi paip silang diameter 1/8" hingga 1" untuk mencapai penggunaan serasi pantas dengan rangkaian bekalan gas sedia ada.

E-mel: manager@cktworld.com
Muat Turun
SEBELUM：Kombinasi Penapis Siri AC (Dua Keping)
SELEPAS：Pelincir Siri AL
  • Tekanan Bukti 1.5Mpa{15.3kgf/cm²}
    Tekanan Operasi Maks 1.0Mpa{10.2kgf/cm²}
    Suhu Ambien Dan Cecair 5~60 ℃
    Apertur Penapis 5μm
    Bahan mangkuk Polikarbonat
    Pengawal mangkuk C-AW1000~2000(Tanpa)       C-AW3000~5000(Dengan)
    Tetapkan Julat Tekanan C-AW1000:0.05~0.7Mpa(0.51~7.1kgf/cm²)
    C-AW2000~5000:0.05~0.85Mpa(0.51~8.7kgf/cm²)
    Catatan: 2,10,20,40,70,100μm untuk pilihan

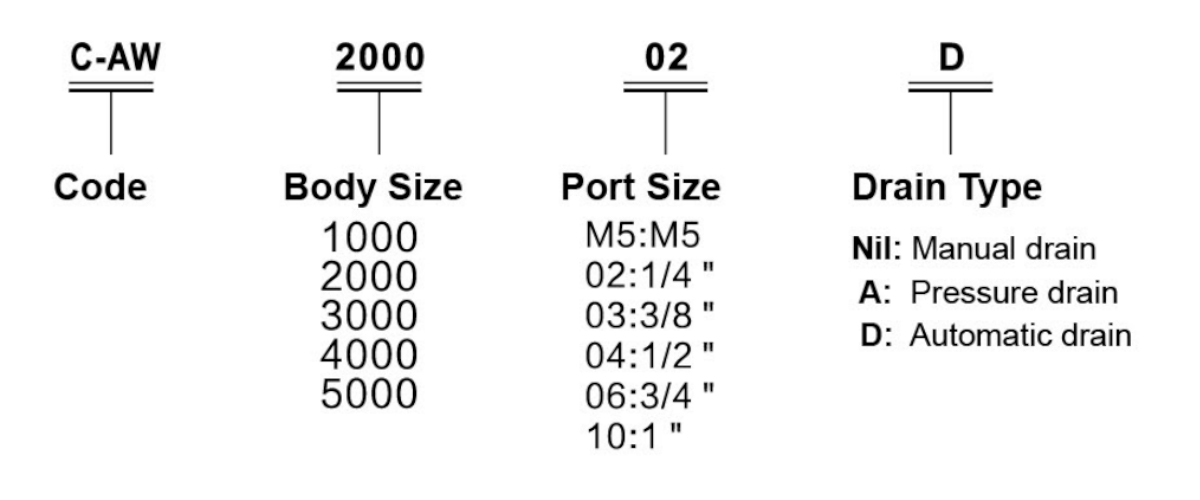

    Model Spesifikasi
    Aliran Dinilai Saiz Port
    Rc(PT)     		Tolok Saiz Port
    Rc(PT)     		Berat badan
    (Kgf)
    Longkang Manual Longkang Automatik
    C-AW1000-M5 C-AW1000-M5D 100 M5×8 16/1 0.09
    C-AW2000-02 C-AW2000-02D 550 1/4 1/8 0.36
    C-AW3000-02 C-AW3000-02D 2000 1/4 1/8 0.56
    C-AW3000-03 C-AW3000-03D 2000 3/8 1/8 0.56
    C-AW4000-03 C-AW4000-03D 4000 3/8 1/4 1.15
    C-AW4000-04 C-AW4000-04D 4000 1/2 1/4 1.15
    C-AW4000-06 C-AW4000-06D 4500 3/4 1/4 1.21
    C-AW5000-06 C-AW5000-06D 5000 3/4 1/4
    C-AW5000-10 C-AW5000-10D 5000 1 1/4
    Nota: 1. Parit automatik standard biasanya terbuka (N.O.). Siri C-AW3000~4000 juga menawarkan pilihan tertutup biasa (N.C.). Tekanan operasi minimum ialah: biasanya terbuka - 0.1 MPa (1 kgf/cm²), biasanya tertutup - 0.15 MPa (1.5 kgf/cm²).
    2. Di bawah tekanan bekalan 0.7 MPa (7.1 kgf/cm²).

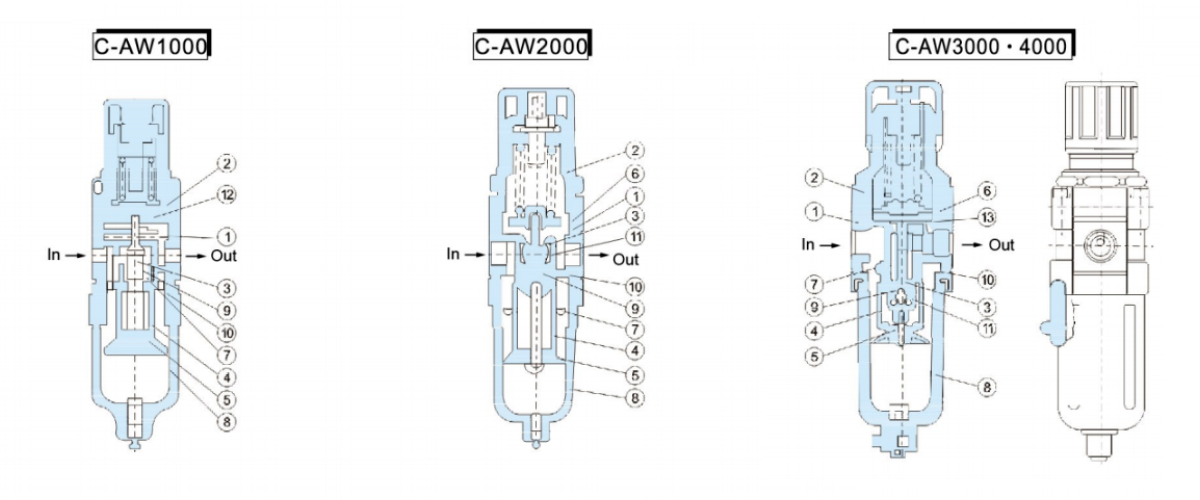

  • Komponen Utama
    item Nama bahan Teguran
    C-AW1000~2000 C-AW3000 C-AW4000/C-AW4000-06
    1 Badan Zink Die-cast Aluminium Die-cast Aluminium Die-cast putih
    2 Bonet Metacetaldehid Aluminium Die-cast Hitam

    Komponen
    item Nama bahan Bahagian  No.
    C-AW1000 C-AW2000 C-AW3000 C-AW4000 C-AW4000-06
    3 Pemasangan Injap NBR tembaga - - - - -
    4 Elemen Penapis damar - - - - -
    5 Bulkhead ABS - - - - -
    6 Perhimpunan Diafragma NBR - - - - -
    7 Pinggan Membelok ABS - - - - -
    8 Perhimpunan Mangkuk Polikarbonat - - - - -
    9 Spring injap Keluli Tahan Karat - - - - -
    10 Badan O-ring NBR - - - - -
    11 Cincin O injap NBR - - - - -
    12 cincin saya NBR - - - - -
    13 O-cincin NBR - - - - -

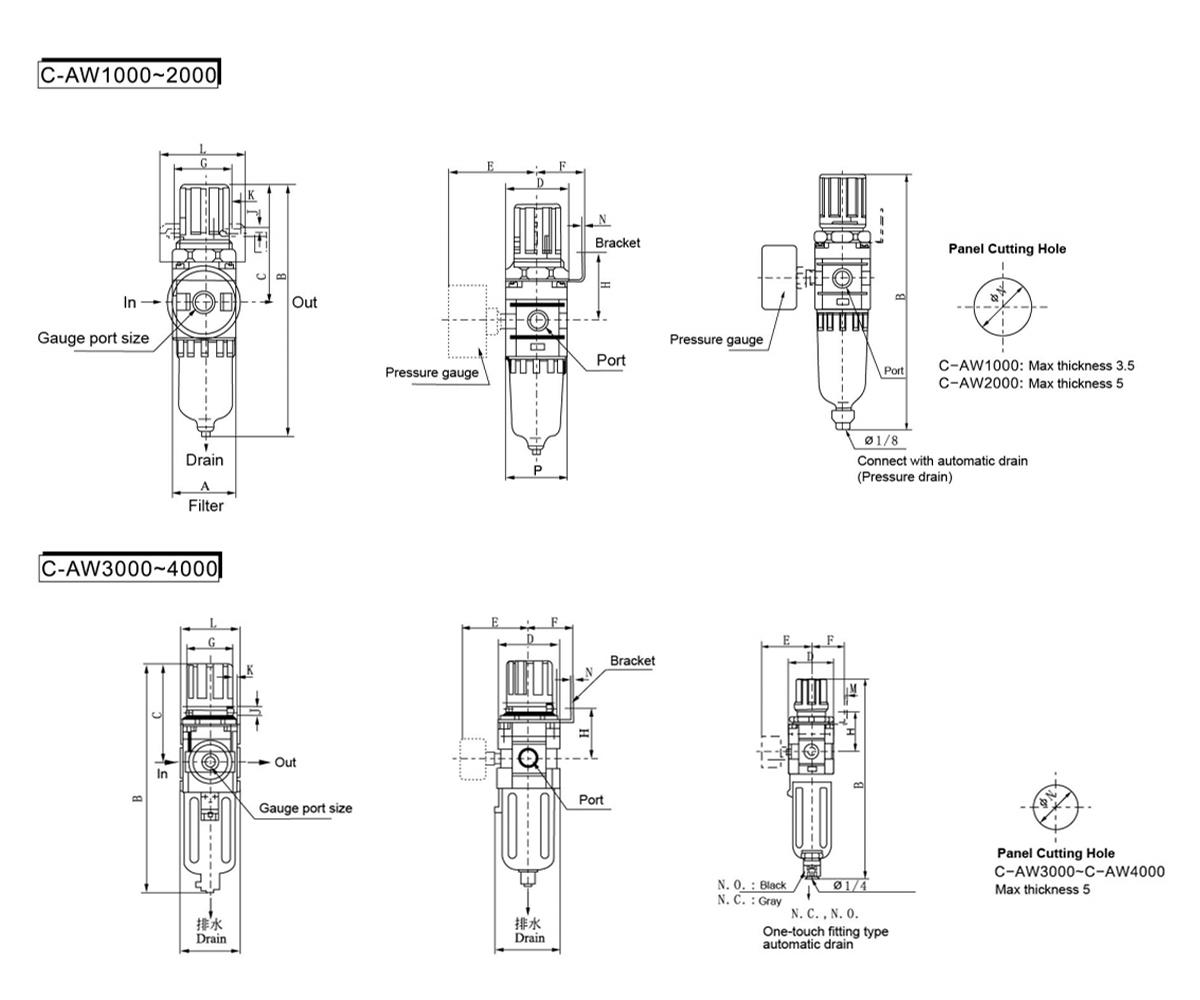

    Model Pelabuhan
    Saiz     		A B C D E F G H J K L M N P Berhubung Dengan
    Longkang Automatik
    B
    C-AW1000 M5×0.8 25 109.5 50.5 25 26 25 28 30 4.5 6.5 40 2.0 20.5 28 130
    C-AW2000 1/4 40 164.5 78 40 56.8 30 30 45 5.4 15.4 55 2.3 33.5 40 187.5
    C-AW3000 1/4 ·3/8 53 211 92.5 53 60.8 41 40 46 6.5 8.0 53 2.3 42.5 56 248.5
    C-AW4000 3/8 · 1/2 70 262.5 112 70 70.5 50 54 54 8.5 10.5 70 2.3 52.5 73 300
    C-AW4000-06 3/4 75 267 114 70 70.5 50 54 56 8.5 10.5 70 2.3 52.5 73 304
