Silinder Mini Keluli Tahan Karat Siri CJ2 (Lakuan Berganda) Pembekal

Rumah / Produk / Silinder Udara / Mini Silinder / Silinder Mini Keluli Tahan Karat Siri CJ2 (Lakuan Berganda)

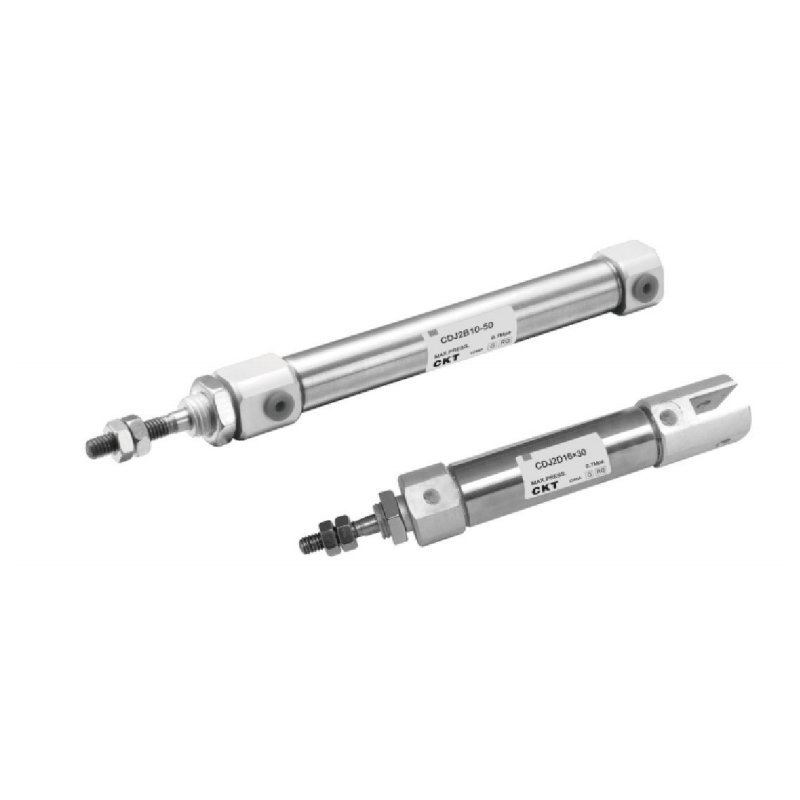

Silinder Mini Keluli Tahan Karat Siri CJ2 (Lakuan Berganda)
  • Silinder Mini Keluli Tahan Karat Siri CJ2 (Lakuan Berganda)
Mini Silinder

Silinder Mini Keluli Tahan Karat Siri CJ2 (Lakuan Berganda)

Silinder Mini Keluli Tahan Karat Siri CJ2 (Lakuan Berganda) direka untuk senario automasi terhad ruang. Struktur miniaturnya mengambil kira keperluan ringan dan mencapai toleransi alam sekitar asas melalui komponen teras keluli tahan karat. Ia sesuai untuk keadaan kerja dengan keperluan khas untuk saiz dan bahan pemasangan.

Ciri Teras
▸Struktur Miniatur
Mengguna pakai prinsip reka bentuk pengecilan, ia mengurangkan ruang yang diduduki oleh peralatan dengan ketara, mengoptimumkan pemberat mati secara serentak, dan menyesuaikan diri dengan penyepaduan peralatan ketepatan.

▸Pembinaan bahan komposit
Gabungan penutup hujung aloi ringan dan badan silinder keluli tahan karat meningkatkan ketahanan komponen sambil mengekalkan kekuatan struktur.

▸Sistem pelinciran tanpa penyelenggaraan
Medium pelincir jangka panjang pra-pasang, tidak perlu menambah pelincir semasa keseluruhan kitaran hayat, mengurangkan keperluan untuk penyelenggaraan masa henti.

▸Antara muka pemasangan modular
Menyediakan pelbagai penyelesaian konfigurasi penutup belakang, menyokong sambungan beban berbilang sudut, dan memudahkan proses penyepaduan peralatan.

▸Kesesuaian persekitaran asas
Struktur badan keluli tahan karat dan pemasangan rod omboh boleh menahan hakisan media menghakis konvensional, mengembangkan sempadan aplikasinya di bawah keadaan kerja khas.

E-mel: manager@cktworld.com
Muat Turun
SEBELUM：Silinder Mini Keluli Tahan Karat Siri CJ2 (Lakuan Tunggal)
SELEPAS：Tiada artikel seterusnya
  • Saiz Gergaji (mm) 6 10                  16
    Cecair Udara
    Tindakan Lakonan berganda
    Tekanan Operasi Maks (MPa) 0.7
    Tekanan Operasi Min (MPa) 0.12 0.06
    Suhu Ambien & Cecair Tanpa suis auto:-10℃~70℃,Dengan suis auto:-10℃~60℃
    Kelajuan Piston 50~750mm/s
    Kusyen Bampar getah/bumper udara
    Toleransi Panjang Lejang (mm) 1
    *Pelinciran Tidak diperlukan
    Saiz Pelabuhan M5×0.8
    Sila gunakan ISOVG32 jika anda ingin menggunakan pelinciran.

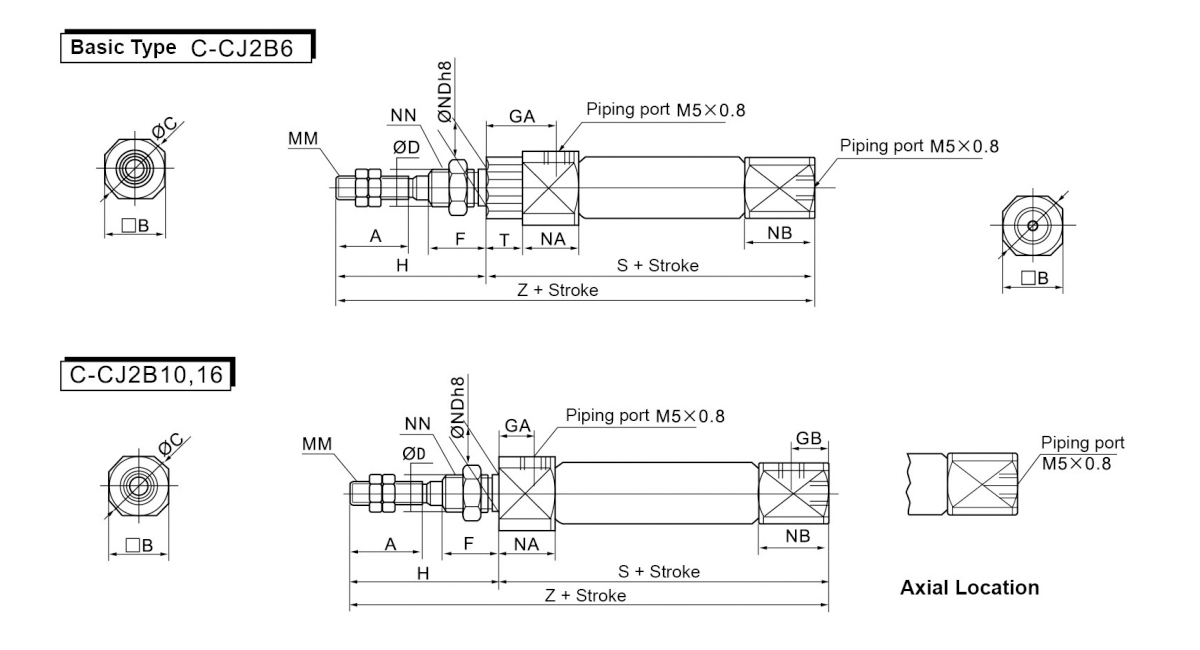

  • Saiz Gergaji (mm) A B C D F GA GB H MM NA NB NDh8 NN S T Z
    6 15 12 14 3 8 14.5 - 28 M3×0.5 16 7 6 M6×1.0 49 3 77
    10 15 12 14 4 8 8 5 28 M4×0.7 12.5 9.5 8 M8×1.0 46 - 74
    16 15 18.3 20 5 8 8 5 28 M5×0.8 12.5 9.5 10 M10×1.0 47 - 75

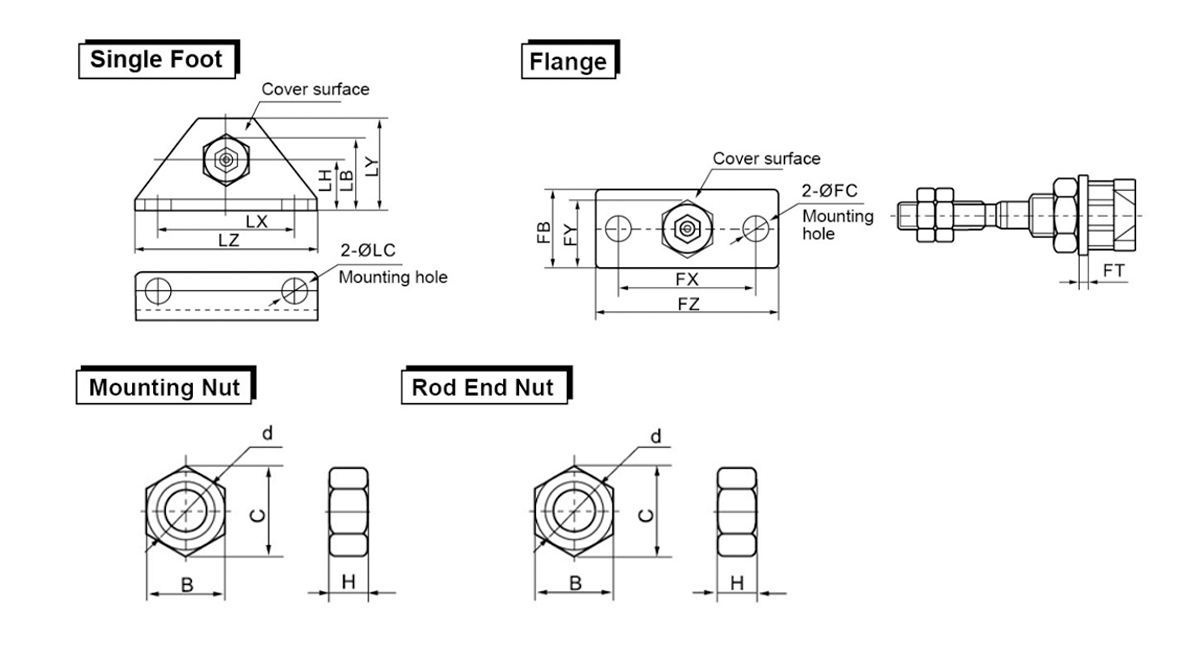

    membosankan
    Saiz
    (mm)     		Kaki Tunggal Bebibir Nat Pelekap Nat Hujung Rod
    Komponen
    Model     		LB ØLC LH LX LY LZ Komponen
    Model     		FB ØFC FX FY FZ FT Komponen
    Model     		B C D H Komponen
    Model     		B C D H
    6 CJ-L006B 13 4.5 9 24 16.5 32 CJ-F006B 11 4.5 24 14 32 1.6 SNJ-006B 8 9.2 M6×1 4 NTJ-006A 5.5 6.4 M3×0.5 2.4
    10 CJ-L010B 15 4.5 9 24 16.5 32 CJ-F010B 13 4.5 24 14 32 1.6 SNJ-010B 11 12.7 M8×1 4 NTJ-010A 7 8.1 M4×0.7 3.2
    16 CJ-L016B 23 5.5 14 33 25 40 CJ-F016B 19 5.5 33 20 42 2.3 SNJ-016B 14 16.2 M10×1 4 NTJ-016A 8 9.2 M5×0.8 4

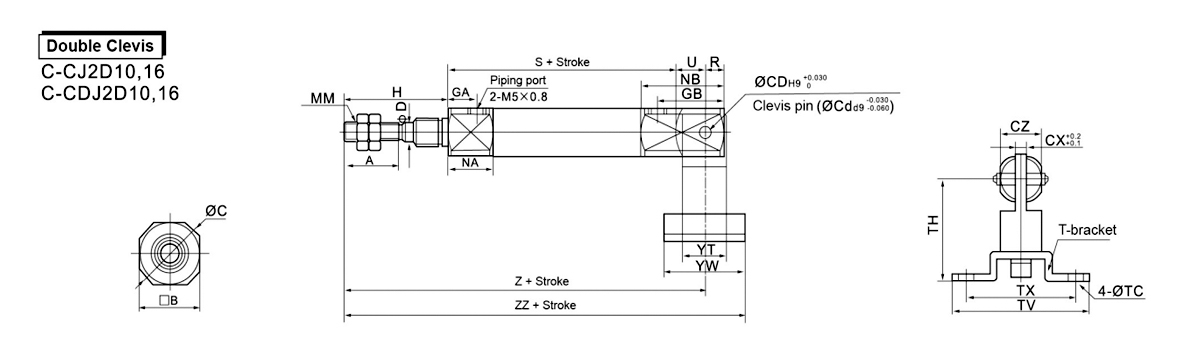

    Saiz Gergaji (mm) A B C CD(cd) CX CZ D GA GB H MM NA NB R S U Z ZZ
    10 15 12 14 3.3 3.2 12 4 8 18 28 M4×0.7 12.5 22.5 5 46 8 82 93
    16 15 18 20 5 6.5 18 5 8 23 28 M5×0.8 12.5 27.5 8 47 10 85 99

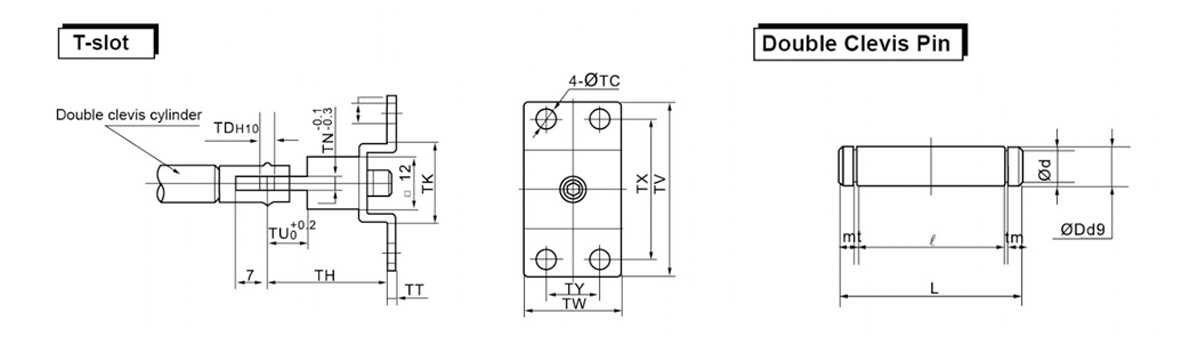

    membosankan Size
    (mm)     		T-slot Double Clevis Pin
    Komponen
    Model     		TC TC(H10) TH TK TN TT TU TV TW TX TY Komponen
    Model     		ØDd9 Od L ℓ m t
    10 CJ-T010B 4.5 3.3 0.048 29 18 3.1 2 9 40 22 32 12 CD-J010 5 -0.03 3 15.2 12.2 1.2 0.3
    0 -0.06
    16 CJ-T016B 5.5 5 0.048 0.048 35 20 6.4 2.3 14 48 28 38 16 CD-Z015 3.3 -0.03 4.8 22.7 18.3 1.5 0.7
    0 -0.06

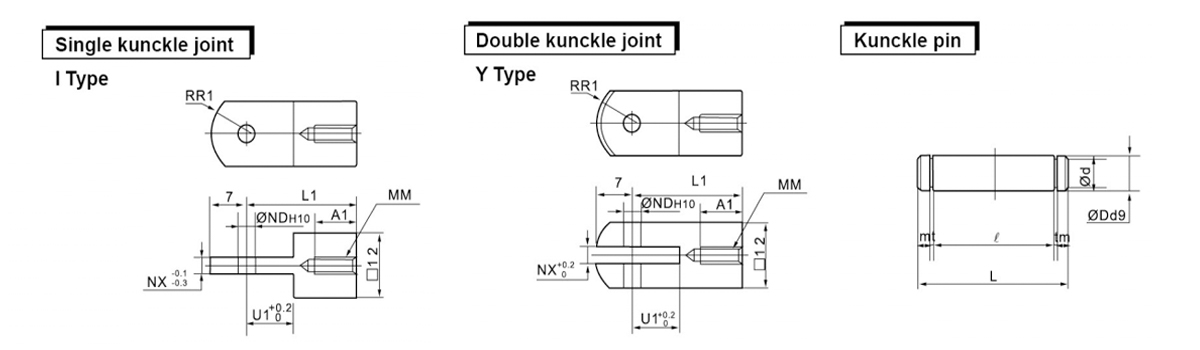

    membosankan Size
    (mm)     		I Type Single kunckle joint Y Jenis Sendi kunckle berkembar Pin kunckle
    Komponen
    Model     		A1 ∅ND(H10) L1 MM U1 NX R1 Komponen
    Model     		A1 ∅ND(H10) L1 MM U NX R1 Komponen
    Model     		∅Dd9 L ∅d ℓ m t
    10 I-J010B 8 3.3 0.048 21 M4×0.7 9 3.1 8 Y-J010B 8 3.3 0.048 M4×0.7 10 3.2 8 CD-J010 3.3 -0.03 3 15.2 12.2 1.2 0.3
    0 0 -0.06
    16 I-J016B 8 5 0.048 25 M5×0.8 14 6.4 12 Y-J016B 11 5 0.048 M5×0.8 10 6.5 12 IY-J015 5 -0.03 16.6 4.8 12.2 1.5 0.7
    0 0 -0.06
