CG1 Series Single Rod Double Acting Light Cylinder Pembekal

Rumah / Produk / Silinder Udara / Mini Silinder / CG1 Series Single Rod Double Acting Light Cylinder

CG1 Series Single Rod Double Acting Light Cylinder CG1 Series Single Rod Double Acting Light Cylinder CG1 Series Single Rod Double Acting Light Cylinder
  • CG1 Series Single Rod Double Acting Light Cylinder
  • CG1 Series Single Rod Double Acting Light Cylinder
  • CG1 Series Single Rod Double Acting Light Cylinder
Mini Silinder

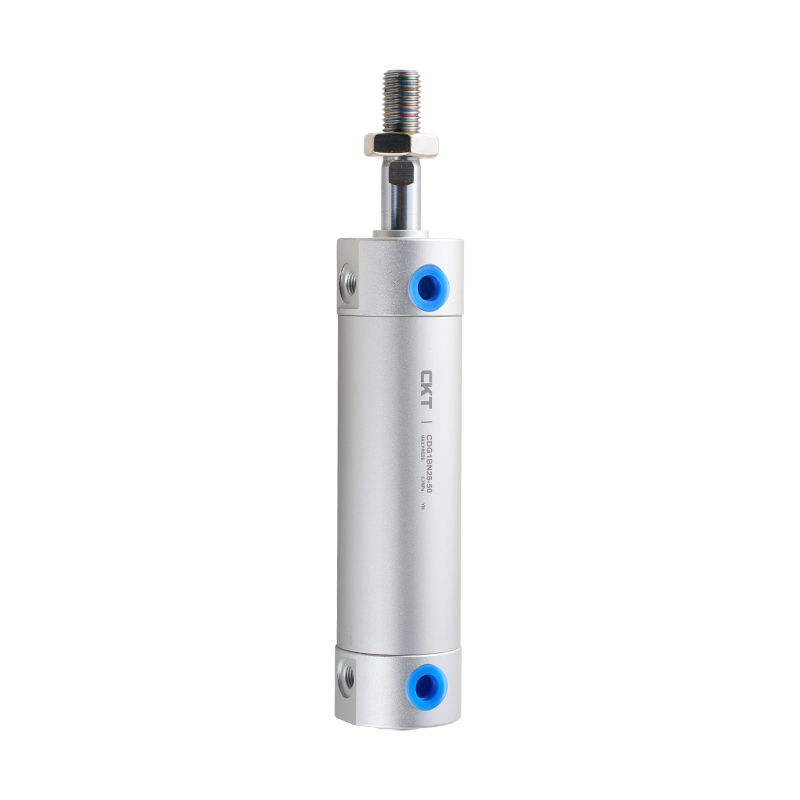

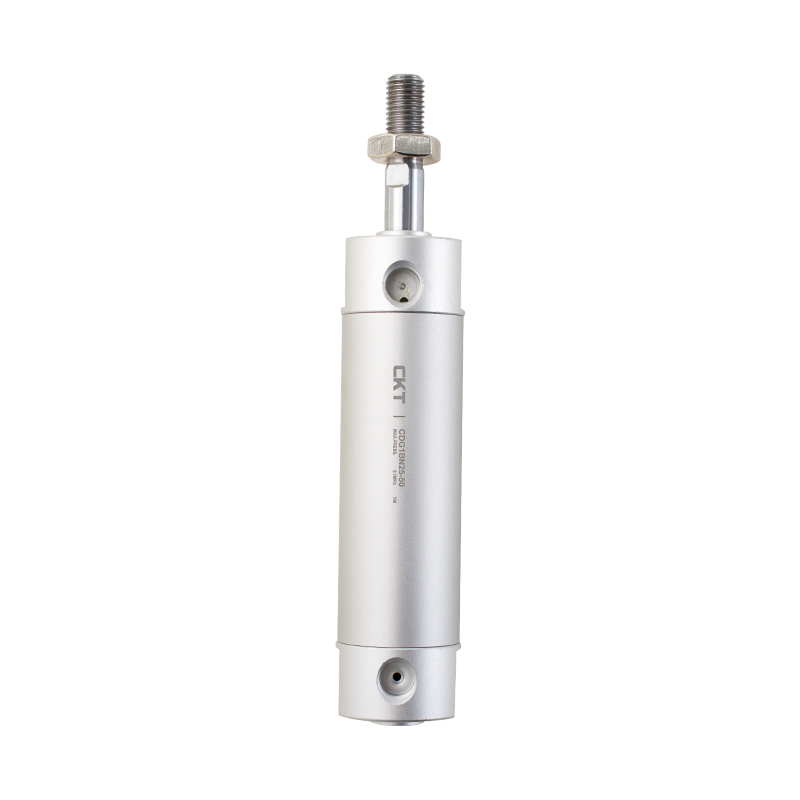

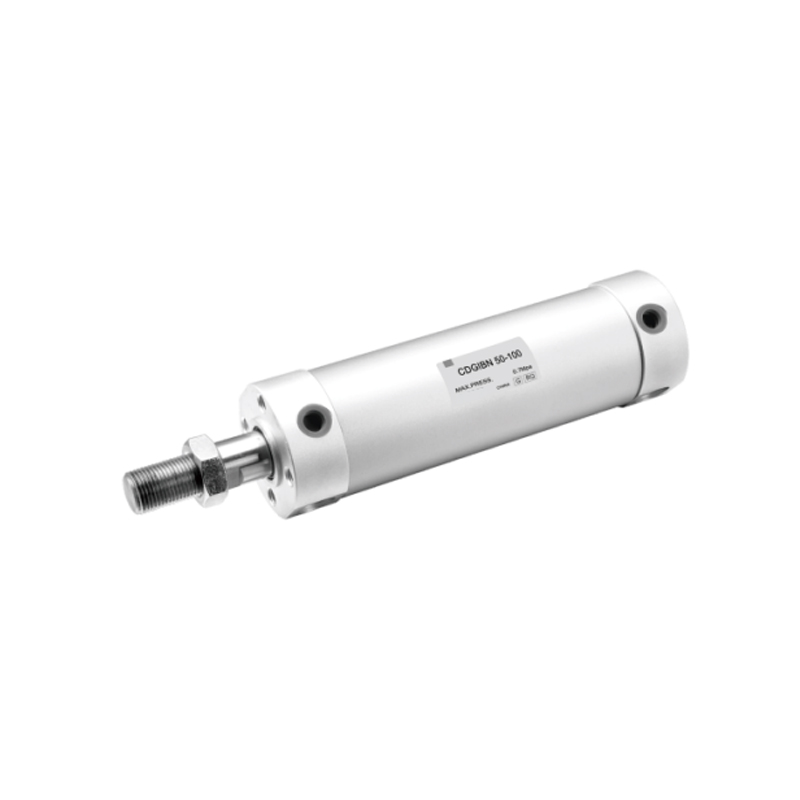

CG1 Series Single Rod Double Acting Light Cylinder

1. Penutup hadapan dan belakang dilengkapi dengan pad anti-perlanggaran tetap untuk mengurangkan kesan undur silinder;
2. Tong silinder dan penutup hadapan dan belakang disambungkan dengan benang ketepatan untuk memastikan pengedap dan kestabilan;
3. Penutup hadapan dilengkapi dengan galas pelincir sendiri, dan tiada pelinciran tambahan diperlukan;
4. Pelbagai bentuk pemasangan tersedia untuk dipilih oleh pelanggan, yang sesuai untuk digunakan;
5. Terdapat lubang pemasangan pada kedua-dua belah penutup hadapan dan belakang;
6. Jenis penimbal udara dan getah adalah pilihan.

E-mel: manager@cktworld.com
Muat Turun
SEBELUM：Tiada artikel sebelumnya
SELEPAS：Silinder Mini Keluli Tahan Karat Siri MI
  • Diameter silinder (mm) 20 25 32 40 50 63 80 100
    Cecair yang digunakan Udara
    Mod pengendalian Berlakon dua kali
    Tekanan operasi maksimum 1.0MPa
    Tekanan operasi minimum 0.05MPa
    Suhu ambien dan bendalir Suis magnet: -10°C hingga 60°C
    Suis bukan magnet: -10°C hingga 70°C
    Kelajuan omboh 50~1000mm/s 50~700mm/s
    Penimbalan Kusyen getah/kusyen udara
    Toleransi panjang lejang mm ~1000:(0~ 1.4)
    ~1200:(0~ 1.8)     		~1000:(0~ 1.4)
    ~1500:(0~ 1.8)
    *Pelinciran Tidak diperlukan
    Diameter sambungan Rc 1/8 1/8 1/8 1/8 1/4 1/4 3/8 1/2
    *Jika meminyaki diperlukan, gunakan Minyak Turbin No. 1 ISOVG32.

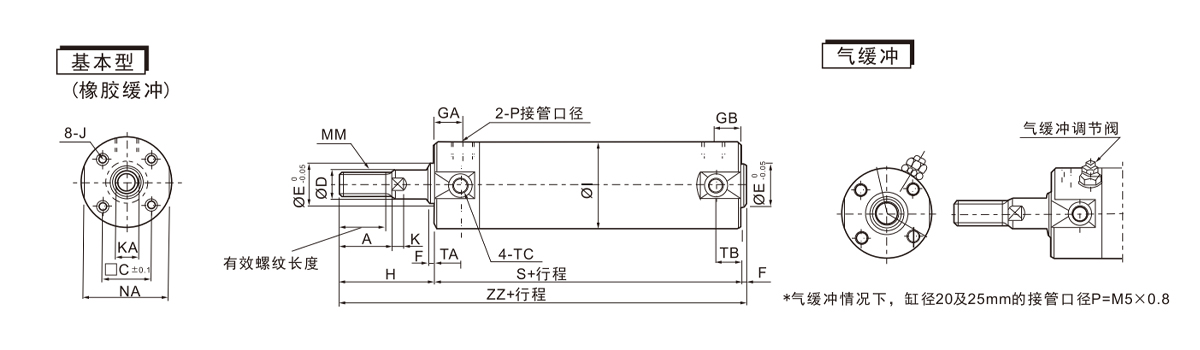

  • Diameter silinder (mm) Julat perjalanan (mm) Panjang benang yang berkesan A □C OD ØE F GA GB I J K KA MM NA P S TA TB TC H ZZ
    20 ~200 15.5 18 14 8 12 2 12 10 26 M4×0.7  Dalam7 4 6 M8×1.25 24 *1/8 69 11 11 M5×0.8 35 106
    25 ~300 19.5 22 16.5 10 14 2 12 10 31 M5×0.8  Dalam7.5 5.5 8 M10×1.25 29 *1/8 69 11 11 M6×0.75 40 111
    32 ~300 19.5 22 20 12 18 2 12 10 38 M5×0.8  Deep8 5.5 10 M10×1.25 35.5 1/8 71 11 10 M8×1.0 40 113
    40 ~300 27 30 26 16 25 2 13 10 47 M6×1  Deep12 6 14 M14×1.5 44 1/8 78 12 10 M10×1.25 50 130
    50 ~300 32 35 32 20 30 2 14 12 58 M8×1.25  Deep16 7 18 M18×1.5 55 1/4 90 13 12 M12×1.25 58 150
    63 ~300 32 35 38 20 32 2 14 12 72 M10×1.5  Dalam16 7 18 M18×1.5 69 1/4 90 13 12 M14×1.5 58 150
    80 ~300 37 40 50 25 40 3 20 16 89 M10×1.5  Dalam22 10 22 M22×1.5 80 3/8 108 - - 71 182
    100 ~300 37 40 60 30 50 3 20 16 110 M12×1.75  Dalam22 10 26 M26×1.5 100 1/2 108 - - 71 182

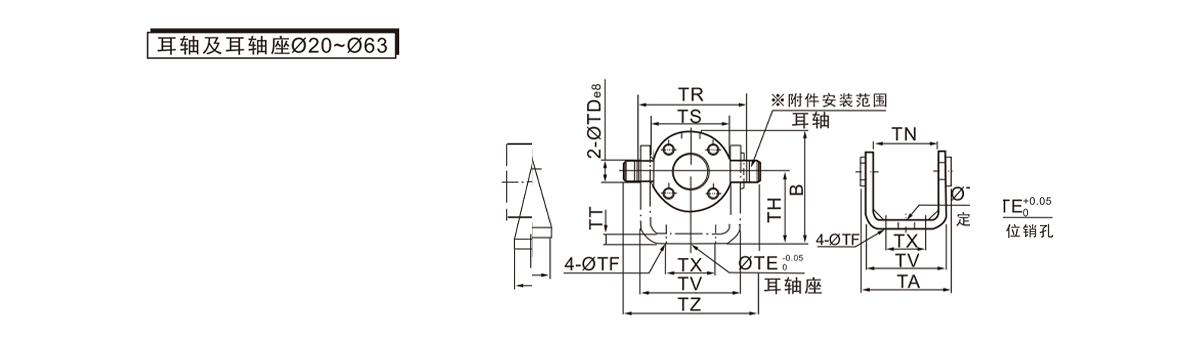

    Diameter silinder (mm) Paksi telinga Tempat duduk batang telinga
    Nombor bahagian ØTDeB Nombor bahagian B TB ØTE ØTF TH TR TS TT TV TW TX TY TZ
    20 CG-T020 8 -0.025
    -0.047     		CG-020-24A 38 11 10 5.5 25 39 28 3.2 35.8 42 16 28 47.6
    25 CG-T025 10 -0.025
    -0.047     		CG-025-24A 45.5 11 10 5.5 30 43 33 3.2 39.8 42 20 28 53
    32 CG-T032 12 -0.032
    -0.059     		CG-032-24A 54 10 10 6.6 35 54.5 40 4.5 49.4 48 22 28 67.7
    40 CG-T040 14 -0.032
    -0.059     		CG-040-24A 63.5 10 10 6.6 40 65.5 49 4.5 58.4 56 30 30 78.7
    50 CG-T050 16 -0.032
    -0.059     		CG-050-24A 79 12 20 9 50 80 60 6 72.4 64 36 36 98.6
    63 CG-T063 18 -0.032
    -0.059     		CG-063-24A 96 12 20 11 60 98 74 8 90.4 74 46 46 119.2

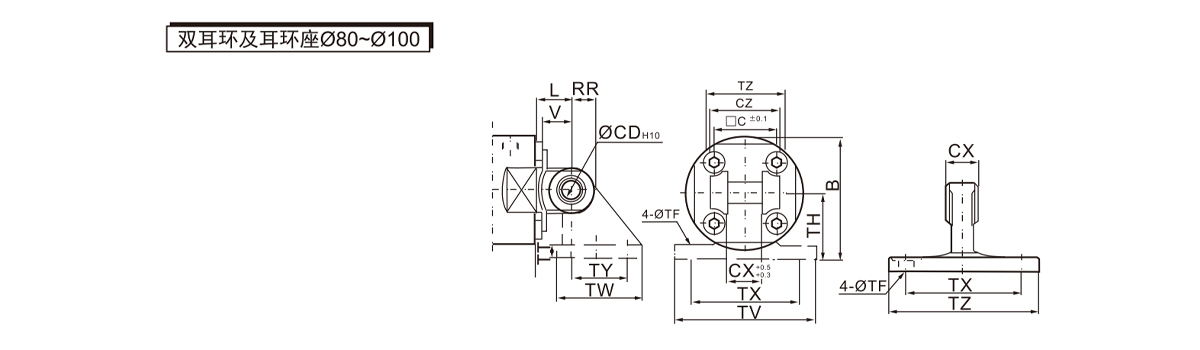

    Diameter silinder (mm) Anting-anting berganda Pemegang anting-anting
    Nombor bahagian ØCD  H10 CX CZ L RR V Nombor bahagian ØTF TH TT TV TW TX TY TZ
    80 CG-D080 18 0.070
    0     		28 56 35 18 25 CG-080-24A 11 55 11 110 72 85 45 64
    100 CG-D100 22 0.084
    0     		32 64 43 20 31 CG-100-24A 13.5 65 12 130 93 100 60 72

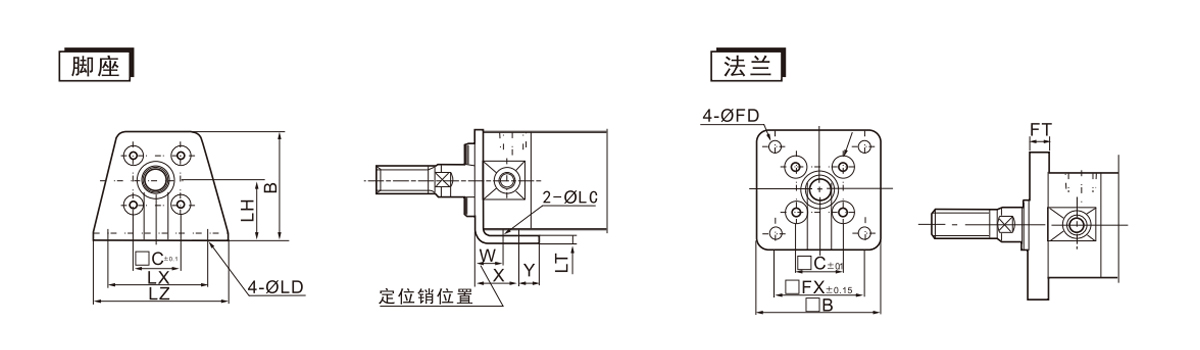

    Diameter silinder (mm) Tempat letak kaki Bebibir
    Nombor bahagian ØLC ØLD LH LT LX LZ B W X Y Nombor bahagian □B □FX ØFD FT
    20 CG-L020 4 5.5 20 3 32 44 34 10 15 7 CG-F020 40 28 5.5 6
    25 CG-L025 4 5.5 22 3 36 49 38.5 10 15 7 CG-F025 44 32 5.5 7
    32 CG-L032 4 6.6 25 3 44 58 45 10 16 8 CG-F032 53 38 6.6 7
    40 CG-L040 4 6.6 30 3 54 71 54.5 10 16.5 9 CG-F040 61 46 6.6 8
    50 CG-L050 5 9 40 4.5 66 86 70.5 17.5 22 11 CG-F050 76 58 9 9
    63 CG-L063 5 11 45 4.5 82 106 82.5 17.5 22 13 CG-F063 92 70 11 9
    80 CG-L080 6 11 55 4.5 100 125 101 20 28.5 14 CG-F080 104 82 11 11
    100 CG-L100 6 14 65 6 120 150 121 20 30 16 CG-F100 128 100 14 14

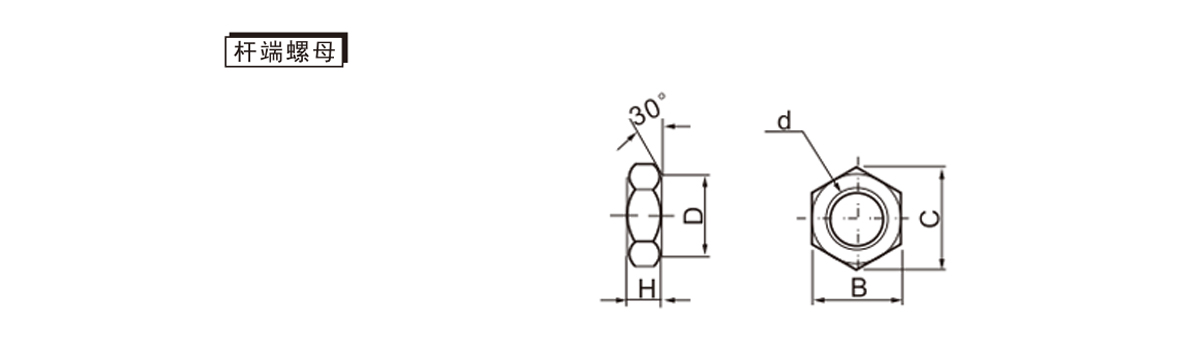

    Diameter silinder (mm) Kacang hujung batang
    Nombor bahagian d H B C D
    20 NT-02 M8×1.25 5 13 15 12.5
    2,532 NT-03 M10×1.25 6 17 19.6 16.5
    40 NT-G04 M14×1.5 8 19 (21.9) 18
    5,063 NT-G05 M18×1.5 11 24 (27.7) 23
    80 NT-08 M22×1.5 13 32 (37.0) 31
    100 NT-10 M26×1.5 16 41 (47.3) 39

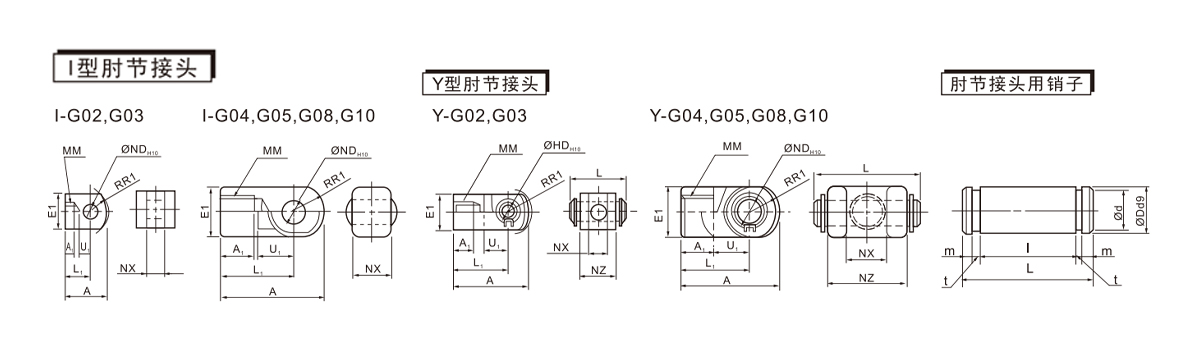

    Diameter silinder (mm) Jenis I Sendi Siku Penyambung sendi siku jenis Y Pin sendi siku
    Nombor bahagian A A1 E1 L1 MM RR1 U1 ND H10 NX Nombor bahagian A A1 E1 L1 MM RR1 U1 ND H10 NX NL L Nombor bahagian ØDd9 L od I m t
    20 I-G02 34 8.5 □16 25 M8×125 10.3 11.5 8 0.058
    0     		8 -0.2
    -0.4     		Y-G02 34 8.5 □ 16 25 M8×125 10.3 11.5 8 0.058
    0     		8 0.4
    0.2     		16 21 IY-G02 8 0.040
    0.076     		21 7.6 16.2 1.5 0.9
    25,32 I-G03 41 10.5 □20 30 M10×125 12.8 14 10 0.058
    0     		10 -0.2
    -0.4     		Y-G03 41 10.5 □ 20 30 M10×125 12.8 14 10 0.058
    0     		10 0.4
    0.2     		20 25.6 IY-G03 10 0.040
    0.076     		25.6 9.6 20.2 1.55 1.15
    40 I-G04 42 14 Ø20 30 M14×1.5 12 14 10 0.058
    0     		18 -0.3
    -0.5     		Y-G04 42 16 φ20 30 M14×1.5 12 14 10 0.058
    0     		18 0.5
    0.3     		36 41.6 Y-G04 10 0.040
    0.076     		41.6 9.6 36.2 1.55 1.15
    50,53 I-G05 56 18 Ø28 40 M18×1.5 16 20 14 0.070
    0     		22 -0.3
    -0.5     		Y-G05 56 20 φ28 40 M18×1.5 16 20 14 0.070
    0     		22 0.5
    0.3     		44 50.6 IY-G05 14 0.050
    0.093     		50.6 13.4 44.2 2.05 1.15
    80 I-G08 71 21 Ø38 50 M22×1.5 21 27 18 0.070
    0     		28 -0.3
    -0.5     		Y-G08 71 23 φ38 50 M22×1.5 21 27 18 0.070
    0     		28 0.5
    0.3     		56 64 IY-G08 18 0.050
    0.093     		64 17 56.2 2.55 1.35
    100 I-G10 79 21 Ø44 55 M26×1.5 24 31 22 0.084
    0     		32 -0.3
    -0.5     		Y-G10 79 24 φ44 55 M26×1.5 24 31 22 0.084
    0     		32 0.5
    0.3     		64 72 IY-G10 22 0.055
    0.177     		72 21 64.2 2.55 1.35
    *Pin yang digunakan untuk sambungan siku Ø80 dan Ø100 silinder adalah sama seperti yang digunakan untuk gelang telinga berganda.
