Injap Tangan 4HV Siri 2/3 4 Hala Pembekal

Rumah / Produk / Komponen kawalan pneumatik / Injap Kawalan Manual / Injap Tangan 4HV Siri 2/3 4 Hala

Injap Tangan 4HV Siri 2/3 4 Hala Injap Tangan 4HV Siri 2/3 4 Hala Injap Tangan 4HV Siri 2/3 4 Hala Injap Tangan 4HV Siri 2/3 4 Hala
  • Injap Tangan 4HV Siri 2/3 4 Hala
  • Injap Tangan 4HV Siri 2/3 4 Hala
  • Injap Tangan 4HV Siri 2/3 4 Hala
  • Injap Tangan 4HV Siri 2/3 4 Hala
Injap Kawalan Manual

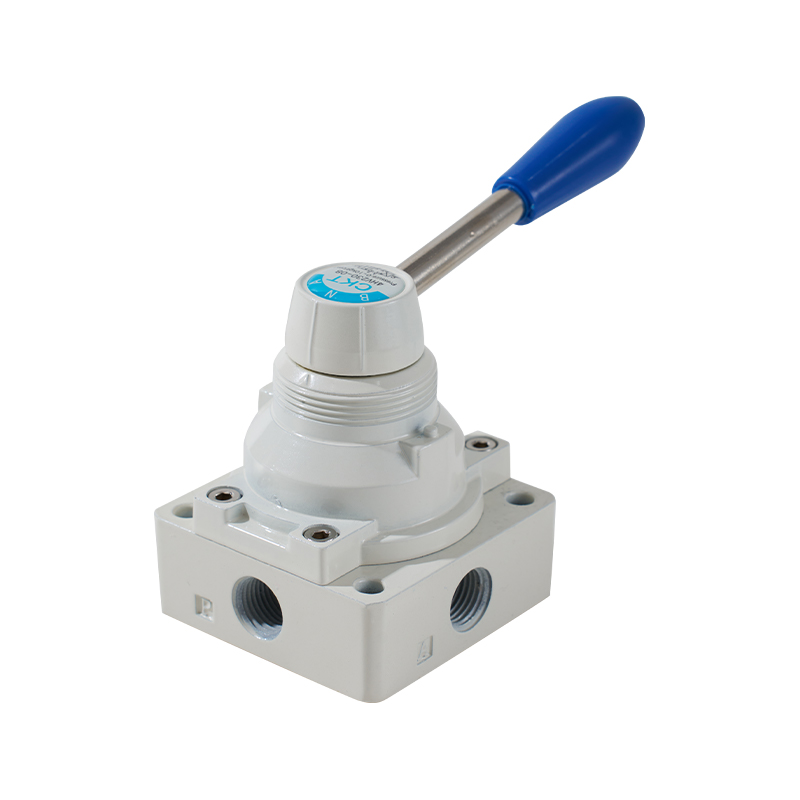

Injap Tangan 4HV Siri 2/3 4 Hala

1. Putaran membalikkan cahaya, rasa tangan yang baik, kedudukan yang tepat;
2. Kawasan aliran berkesan yang besar, kehilangan tekanan kecil;
3. Dua jenis pemasangan tersedia: panel dan bawah, pemasangan panel dengan nat pelekap.

E-mel: manager@cktworld.com
Muat Turun
SEBELUM：Injap Kaki Pneumatik 4F Siri 2 Kedudukan 5 Hala
SELEPAS：Injap Manual Siri 4H 5 Hala
  • Spesifikasi  Standard

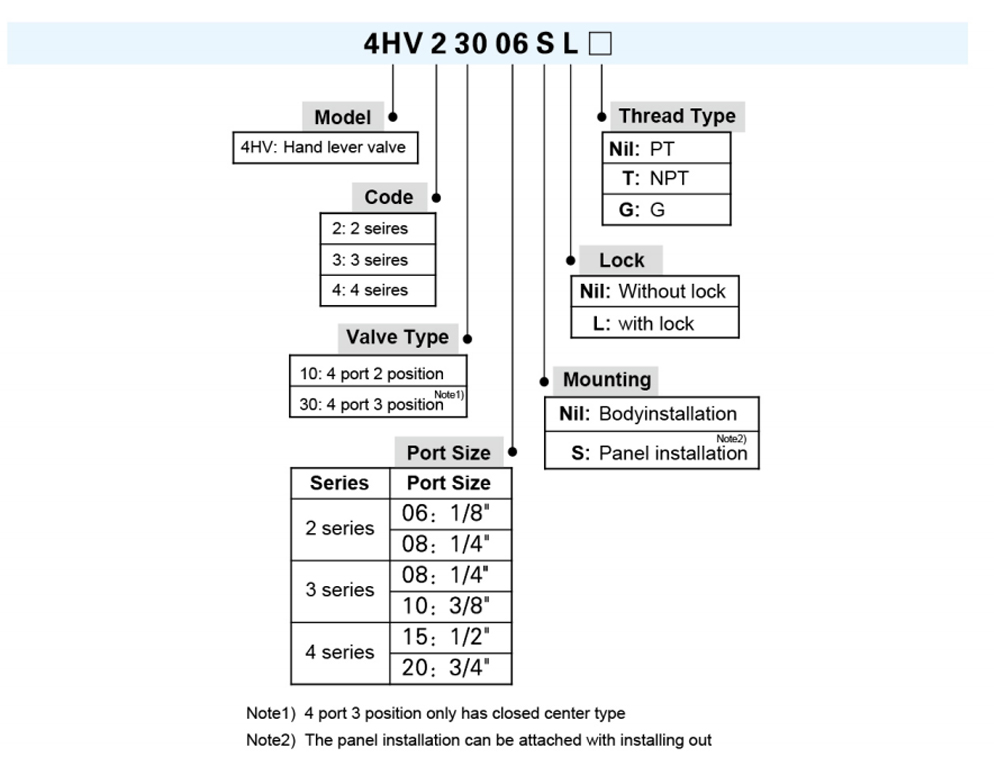

    Model 4HV2□□
    -06(L)     		4HV2□□
    -08(L)     		4HV3□□
    -08(L)     		4HV3□□
    -10(L)     		4HV4□□
    -15(L)     		4HV4□□
    -20(L)
    Cecair Udara (untuk ditapis oleh unsur penapis 40μm)
    Tindakan Kawalan manual jenis lakonan langsung
    Saiz Pelabuhan PT1/8 PT1/4 PT1/4 PT3/8 PT1/2 PT3/4
    Kawasan Keratan Berkesan 14.0mm²
    (Cv=0.78)     		16.0mm²
    (Cv=0.89)     		30.0mm²
    (Cv=1.67)     		33.0mm²
    (Cv=1.83)     		88.0mm²
    (Cv=4.89)     		95.0mm²
    (Cv=5.27)
    kedudukan Kedudukan 4 port 2, kedudukan 4 port 3
    Pelinciran Tidak diperlukan
    Julat Tekanan Operasi 0~1.0MPa(0~145psi)
    Tekanan Bukti 1.5MPa(215psi)
    Suhu Operasi -20~70 ℃
    Sudut Operasi 90°(45°jika kedudukan 4 port 3)

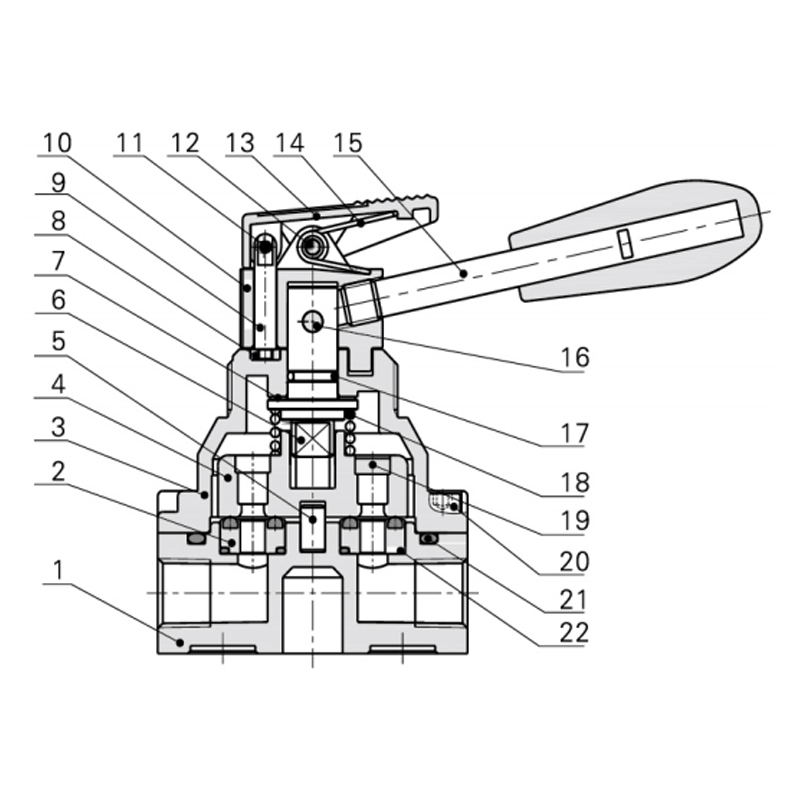

  • item Model item Model
    1 Badan Utama 12 Pin-1
    2 Pangkalan Meterai 13 Muka Depan
    3 Penutup Injap 14 Musim bunga
    4 Palam Injap 15 pegang
    5 Pin Lajur 16 Pin-2
    6 Aci 17 Aci O Ring
    7 Pencuci 18 Musim bunga
    8 Membetulkan Plat 19 Plat Besi
    9 Pin Kunci 20 Membetulkan Skru
    10 Penutup Injap 21 Badan Utama O-ring
    11 Musim bunga Pin 22 Pangkalan Meterai O-ring

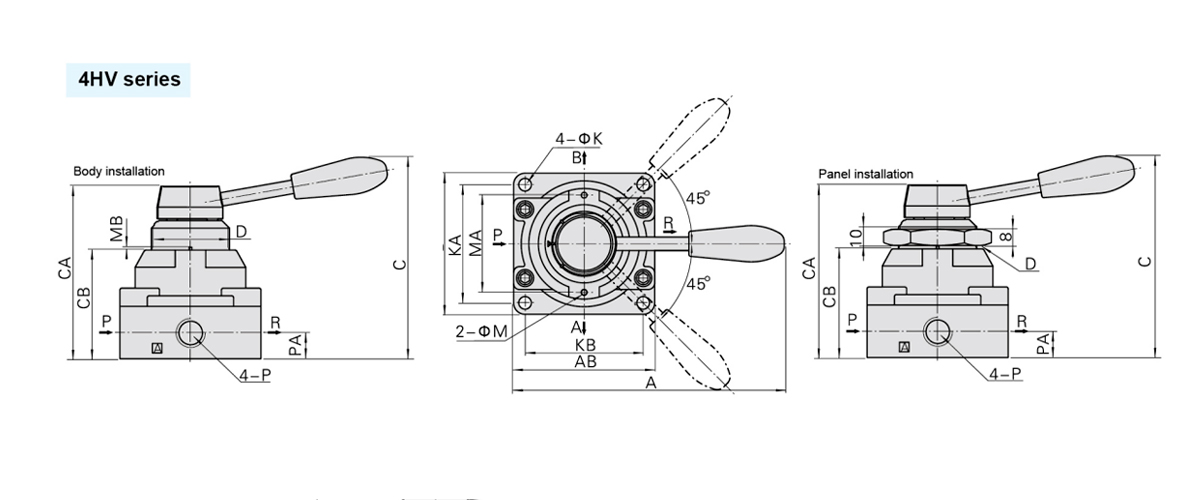

    Model /Simbol A AB B C CA CB D K KA KB M MA MB P PA
    4HV2□□-06 120 62 62 92.5 73 45 M34×1.5 5.5 49 49 3 40 1.5 PT1/8 11.5
    4HV2□□-08 120 62 62 92.5 73 45 M34×1.5 5.5 49 49 3 40 1.5 PT1/4 11.5
    4HV3□□-08 140 74 74 104 88.5 56 M40×1.5 6.5 62 62 3 51 1.5 PT1/4 13.5
    4HV3□□-10 140 74 74 104 88.5 56 M40×1.5 6.5 62 62 3 51 1.5 PT3/8 13.5
    4HV4□□-15 160 94 102 128 110 72 M52×1.5 6.5 89 81 3 64 2 PT1/2 18
    4HV4□□-20 160 94 102 128 110 72 M52×1.5 6.5 89 81 3 64 2 PT3/4 18

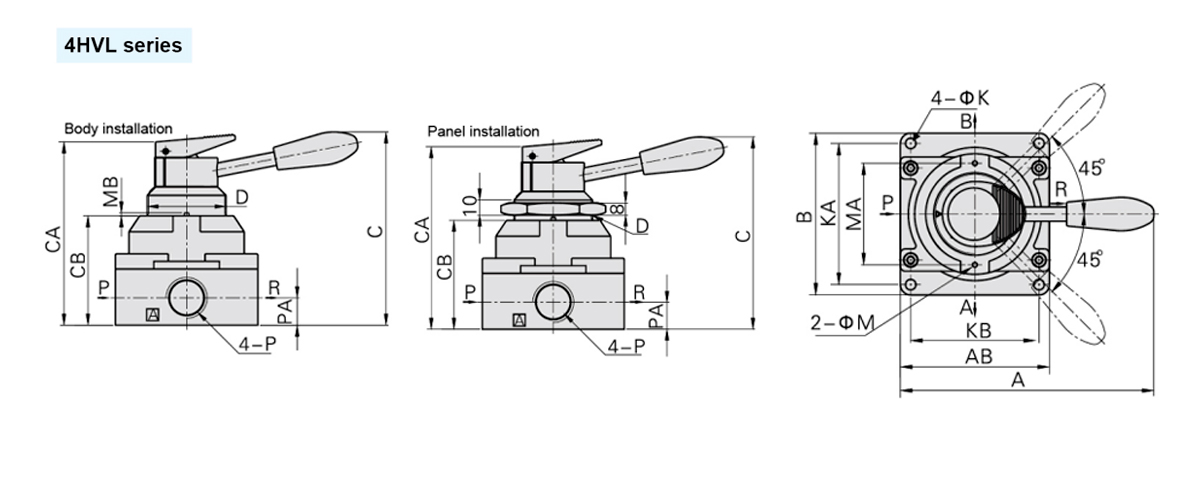

    Model/Simbol A AB B C CA CB D K KA KB M MA MB P PA
    4HV2□□-06L 120 62 62 92.5 84 45 M34×1.5 5.5 49 49 3 40 1.5 PT1/8 11.5
    4HV2□□-08L 120 62 62 92.5 84 45 M34×1.5 5.5 49 49 3 40 1.5 PT1/4 11.5
    4HV3□□-08L 140 74 74 104 99 56 M40×1.5 6.5 62 62 3 51 1.5 PT1/4 13.5
    4HV3□□-10L 140 74 74 104 99 56 M40×1.5 6.5 62 62 3 51 1.5 PT3/8 13.5
    4HV4□□-15L 160 94 102 128 121 72 M52×1.5 6.5 89 81 3 64 2 PT1/2 18
    4HV4□□-20L 160 94 102 128 121 72 M52×1.5 6.5 89 81 3 64 2 PT3/4 18
