Silinder Pelekap Bebas Siri CU/CUK
  • Silinder Pelekap Bebas Siri CU/CUK
Percuma Gunung Silinder

Silinder Pelekap Bebas Siri CU/CUK

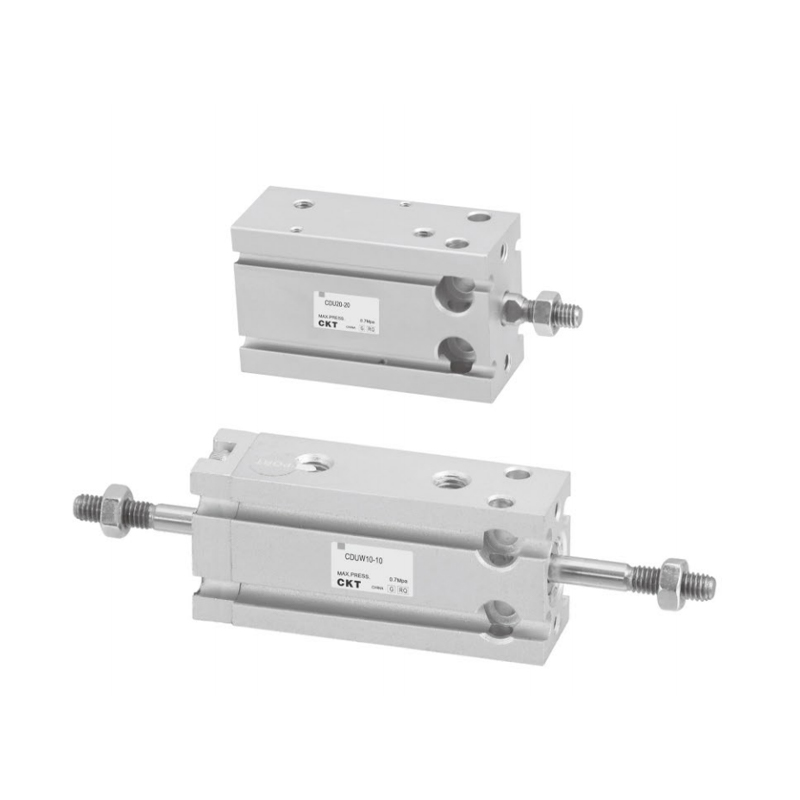

CU/CUK Series Free Mount Cylinder ialah silinder pemasangan bebas modular yang mencapai integrasi mekanikal yang sangat fleksibel melalui pengoptimuman struktur. Reka bentuknya memfokuskan pada memudahkan proses pemasangan dan menyesuaikan diri dengan pelbagai keadaan kerja, dan sesuai untuk keperluan kawalan gerakan ketepatan di bawah senario beban dinamik.

Ciri Teras
▸ Kebebasan struktur: Badan menyediakan antara muka tetap berbilang paksi, menyokong postur pemasangan bukan standard, dan menghapuskan komponen penyesuai;

▸ Struktur ringan dan padat: Reka bentuk badan inersia rendah mengurangkan beban sistem dengan ketara dan mengoptimumkan penggunaan ruang;

▸ Pelbagai pilihan spesifikasi: Meliputi pelbagai diameter silinder dan kombinasi lejang, menyesuaikan diri dengan senario beban dan anjakan yang berbeza;

▸ Panduan kestabilan tinggi: Struktur panduan rod omboh berketepatan satu keping untuk mencapai operasi jangka panjang dan stabil tanpa minyak;

▸ Sistem penderia terbina dalam: Reka bentuk pembungkusan terbenam suis gandingan magnet menghapuskan risiko gangguan luaran dan menyepadukan maklum balas kedudukan.

E-mel: manager@cktworld.com
Muat Turun
SEBELUM：Silinder Pemasangan Percuma Kecil Siri CUJB
SELEPAS：Tiada artikel seterusnya
  • Saiz lubang (mm) 6 10 16 20 25 32
    Cecair Udara
    Tindakan Lakonan berganda
    Lakonan tunggal: Pulangan/panjang musim bunga
    Max.Tekanan Operasi 0.7MPa
    Min.
    Beroperasi
    Tekanan
    (MPa)     		berganda
    berlakon     		Tiang tunggal 0.12 0.06 0.05
    berganda rod, non-rotating rod, pneumatic cushioning 0.15 0.1 0.08
    Jenis rod berkembar tidak berputar 0.18 0.13 0.11
    Bujang
    berlakon     		Standard 0.2 0.15 0.13
    Batang tidak berputar 0.23 0.18 0.16
    Suhu Ambien Dan Cecair Dengan suis auto:-10~60℃,Tanpa suis auto:-10~70℃
    Kusyen Bampar getah kedua-dua hujungnya
    Kelajuan Omboh 50~500mm/s
    Toleransi Panjang Lejang(mm) 1
    Pelinciran Tidak diperlukan
    Melekap Lekapan percuma (beberapa slot pemasangan)
    Ketepatan rod tidak berputar ±0.8° ±0.5°
    Saiz Port M5×0.8 45665
    *Jika meminyaki diperlukan, sila gunakan Minyak Turbin No. 1 ISOVG32.

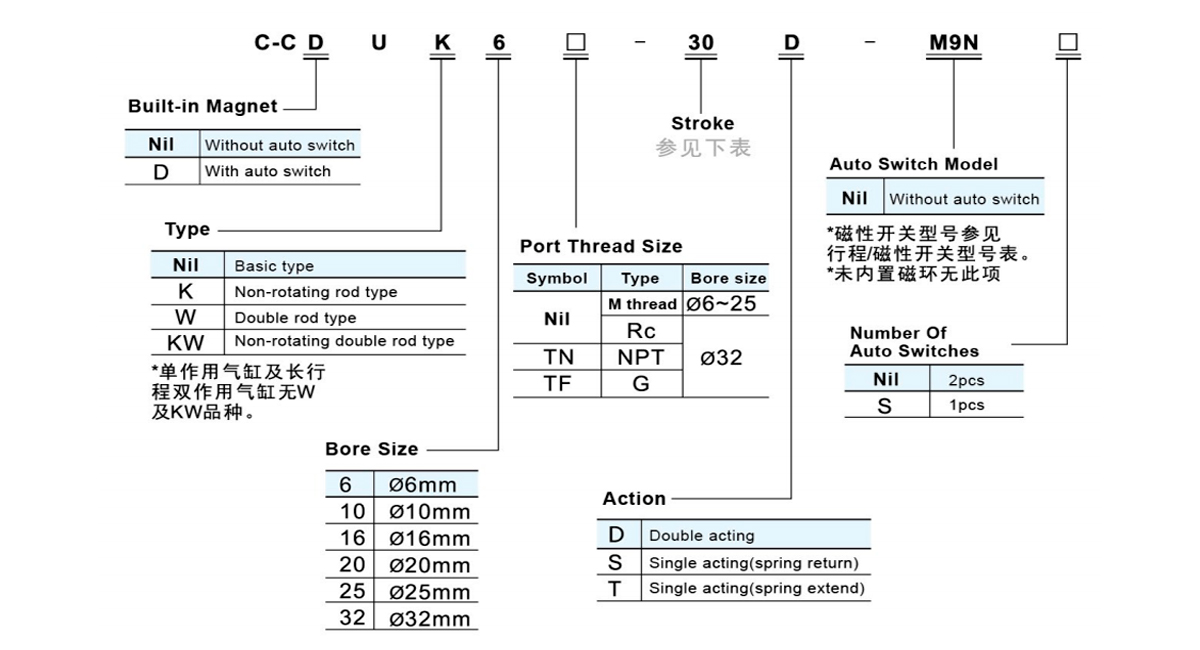

  • Model Suis StrokelAuto
    membosankan
    saiz
    (mm)     		Pukulan Standard (mm) Pukulan panjang
    (lakonan berganda)
    *Model Tukar Auto
    (lekapkan terus)
    Lakonan berganda Lakonan bujang
    6 5,10,15,
    20,25,30     		5,10,15 40         .            50                     .         60 M9N
    M9B
    M9P
    10
    16
    20 5,10,15,20,
    25,30,40,50     		60,70
    80,90
    100
    25
    32
    Penandaan panjang wayar: Tiada tanda - 0.5 m, L - 3 m, Z - 5 m Contoh: M9N, M9NL

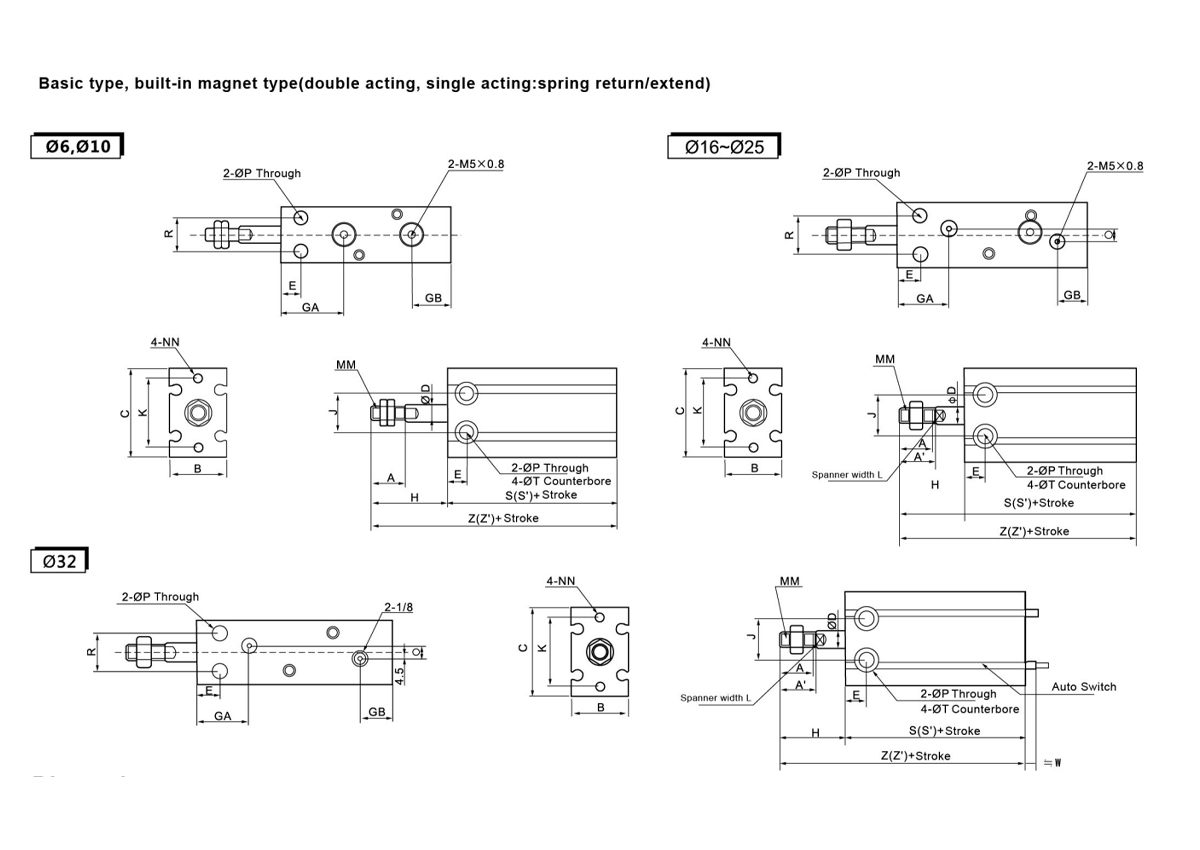

  • Dimensi
    Model A A' B C ØD E GA GB J K L MM NN ØP Q R ØT
    C-C□ U6 7 - 13 22 3 7 15 10 10 17 - M3×0.5 M3×0.5
    Deep5     		3.2 - 7 6dalam4.8
    C-C□ U10 10 - 15 24 4 7 16.5 10 11 18 - M4×0.7 M3×0.5 Dalam5 3.2 - 9 6dalam5
    C-C□ U16 11 12.5 20 32 6 7 16.5 11.5 14 25 5 M5×0.8 M4×0.7 Dalam6 4.5 4 12 7.6dalam6.5
    C-C□ U20 12 14 26 40 8 9 19 12.5 16 30 6 M6×1.0 M5×0.8 Dalam8 5.5 9 16 9.3dalam8
    C-C□ U25 15.5 18 32 50 10 10 21.5 13 20 38 8 M8×1.25 M5×0.8Dalam8 5.5 9 20 9.3dalam9
    C-C□ U32 19.5 22 40 62 12 11 23 13 24 48 10 M10×1.25 M6×1.0Dalam9 6.6 13.5 24 11deep11.5
    Dimensi Lakonan Berganda
    Model H Jenis asas Magnet terbina dalam
    S Z W S' Z'
    C-C□ U6-□ D 13 33 46 2.5 33 46
    C-C□ U10-□ D 16 36 52 1 36 52
    C-C□ U16-□ D 16 30 46 0 40 56
    C-C□ U20-□ D 19 36 55 1 46 65
    C-C□ U25-□ D 23 40 63 -1 50 73
    C-C□ U32-□ D 27 42 69 -4 52 79
    Dimensi Lakonan Tunggal (Spring Return).
    Model H Jenis asas Magnet terbina dalam
    S Z W S' Z'
    ke-5 ke-10 ke-15 ke-5 ke-10 ke-15 ke-5 ke-10 ke-15 ke-5 ke-10 ke-15
    C-C□ U6-□ S 13 38 43 48 51 56 61 2.5 38 43 48 51 56 61
    C-C□ U10-□ S 16 41 46 56 57 62 72 1 41 46 56 57 62 72
    C-C□ U16-□ S 16 35 40 50 51 56 66 0 45 50 60 61 66 76
    C-C□ U20-□ S 19 41 46 56 60 65 75 1 51 56 66 70 75 85
    C-C□ U25-□ S 23 45 50 60 68 73 83 -1 55 60 70 78 83 93
    C-C□ U32-□ S 27 47 52 62 74 79 89 -4 57 62 72 84 89 99
    Lakonan Tunggal (Spring Extend) Dimensi
    Model H Jenis asas Magnet terbina dalam
    S Z W S' Z'
    ke-5 ke-10 ke-15 ke-5 ke-10 ke-15 ke-5 ke-10 ke-15 ke-5 ke-10 ke-15 ke-5 ke-10 ke-15
    C-C□ U6-□ T 18 23 28 38 43 48 56 66 76 2.5 38 43 48 56 66 76
    C-C□ U10-□ T 21 26 31 41 46 56 62 72 87 1 41 46 56 62 72 87
    C-C□ U16-□ T 21 26 31 45 50 60 66 76 91 0 45 50 60 66 76 91
    C-C□ U20-□T 24 29 34 41 46 56 65 75 90 1 51 56 66 75 85 100
    C-C□ U25-□ T 28 33 38 45 50 60 73 83 98 -1 55 60 70 83 93 108
    C-C□ U32-□T 32 37 42 47 52 62 79 89 104 -4 57 62 72 89 99 114

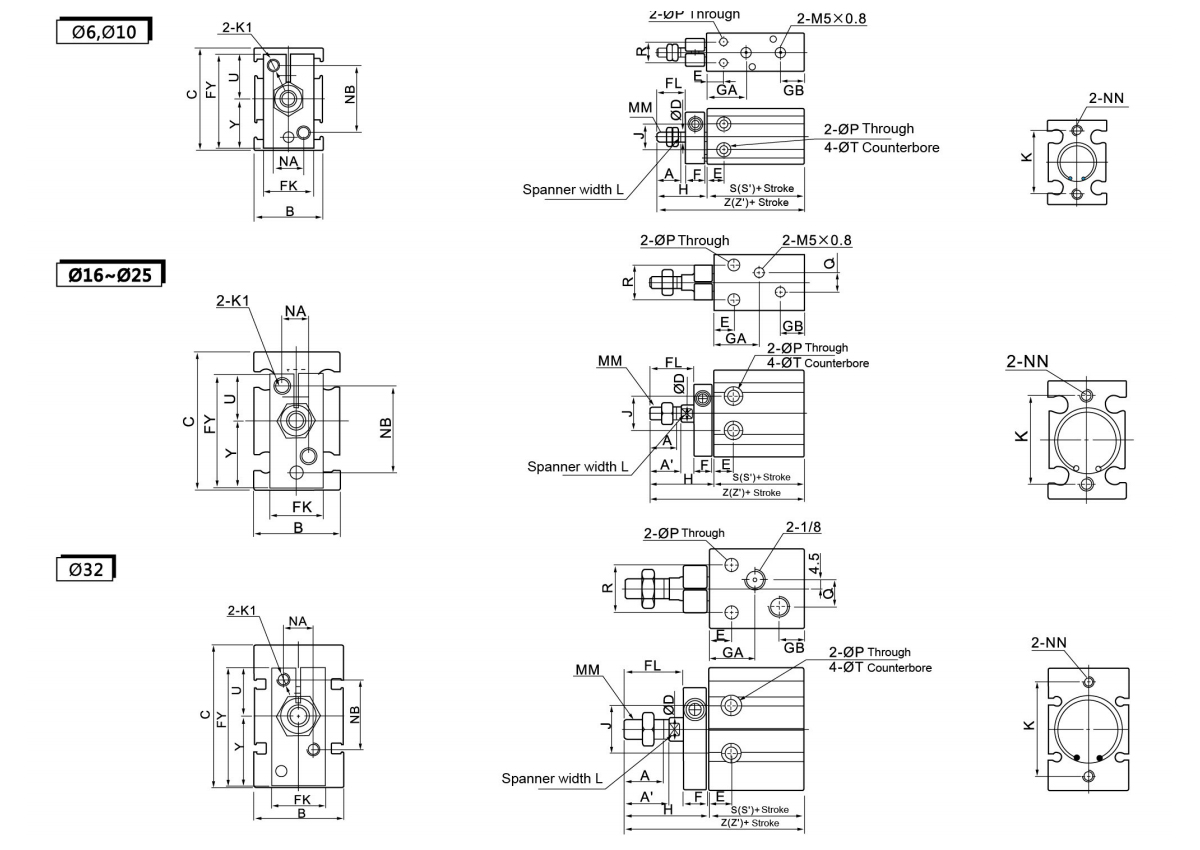

    Dimensi
    Model A A' B C ØD E F FL FK FY GA GB H J K L MM NA NB NN ØP Q R ØT U Y K1
    C-C□ UK6 7 - 13 22 3 7 8 9 11 20.5 15 10 18 10 17 - M3×0.5 6 14 M3×0.5dalam5 3.4 - 7 6dalam4.8 10 10.5 M3
    C-C□ UK10 10 - 15 24 4 7 8 12 12 22 16.5 10 21 11 18 - M4×0.7 7 15 M3×0.5dalam5 3.4 - 9 6dalam5 10.5 11.5 M3
    C-C□ UK16 11 12.5 20 32 6 7 8 17 13 28 16.5 11.5 26 14 25 5 M5×0.8 6 18 M4×0.7dalam6 4.5 4 12 7.6dalam6.5 12.5 15.5 M4
    C-C□ UK20 12 14 26 40 8 9 8 20 16 33 19 12.5 29 16 30 6 M6×1.0 8 20 M5×0.8dalam8 5.5 9 16 9.3dalam8 13.5 19.5 M4
    C-C□ UK25 15.5 18 32 50 10 10 10 22 20 43.5 21.5 13 33 20 38 8 M8×1.25 10 28 M5×0.8dalam8 5.5 9 20 9.3dalam9 19 24.5 M5
    C-C□ UK32 19.5 22 40 62 12 11 12 29 24 51.5 23 12.5 42 24 48 10 M10×1.25 12 32 M6×1.0dalam9 6.6 13.5 24 11deep11.5 21 30.5 M5
    Dimensi Lakonan Berganda
    Model H Tanpa Auto
    Tukar     		terbina dalam
    Suis Magnet
    S Z W S' Z'
    C-C□ UK6-□D 18 33 51 2.5 33 51
    C-C□ UK10-□D 21 36 57 1 36 57
    C-C□ UK16-□D 26 30 56 0 40 66
    C-C□ UK20-□ D 29 36 65 1 46 75
    C-C□ UK25-□D 33 40 73 -1 50 83
    C-C□ UK32-□D 42 42 84 -4 52 94
    Dimensi Lakonan Tunggal (Spring Return).
    Model H Tanpa Suis Auto Magnet terbina dalam Switch
    S Z W S Z'
    ke-5 ke-10 ke-15 ke-5 ke-10 ke-15 ke-5 ke-10 ke-15 ke-5 ke-10 ke-15
    C-C□ UK6-□ S 18 38 43 48 56 61 66 2.5 38 43 48 56 61 66
    C-C□ UK10-□ S 21 41 46 56 62 67 77 1 41 46 56 62 67 77
    C-C□ UK16-□ S 26 35 40 50 61 66 76 0 45 50 60 71 76 86
    C-C□ UK20-□ S 29 41 46 56 70 75 85 1 51 56 66 80 85 95
    C-C□ UK25-□ S 33 45 50 60 78 83 93 -1 55 60 70 88 93 103
    C-C□ UK32-□ S 42 47 52 62 89 94 104 -4 57 62 72 99 104 114
    Lakonan Tunggal (Spring Extend) Dimensi
    Model H ØT U Y Tanpa Auto Switch Magnet terbina dalam Switch
    S Z W S' Z'
    ke-5 ke-10 ke-15 ke-5 ke-10 ke-15 ke-5 ke-10 ke-15 ke-5 ke-10 ke-15 ke-5 ke-10 ke-15
    C-C□ UK6-□T 23 28 33 6Dalam4.8 10 10.5 38 43 48 61 71 81 2.5 38 43 48 61 71 81
    C-C□ UK10-□T 26 31 36 6Dalam5 10.5 11.5 41 46 56 67 77 92 1 41 46 56 67 77 92
    C-C□ UK16-□T 31 36 41 7.6Dalam6.5 12.5 15.5 45 50 60 76 86 101 0 45 50 60 76 86 101
    C-C□ UK20-□ T 34 39 44 9.5Dalam8 13.5 19.5 41 46 56 75 85 100 1 51 56 66 85 95 110
    C-C□ UK25-□T 38 43 48 9.5Dalam9 19 24.5 45 50 60 83 93 108 -1 55 60 70 93 103 118
    C-C□ UK32-□T 47 52 57 11Dalam11.5 21 30.5 47 52 62 94 104 119 -4 57 62 72 104 114 129
