Penjana Vakum Bersepadu Siri CTM/CTX I Pembekal

Rumah / Produk / Komponen Vakum / Penjana Vakum Gabungan / Penjana Vakum Bersepadu Siri CTM/CTX I

Penjana Vakum Bersepadu Siri CTM/CTX I Penjana Vakum Bersepadu Siri CTM/CTX I
  • Penjana Vakum Bersepadu Siri CTM/CTX I
  • Penjana Vakum Bersepadu Siri CTM/CTX I
Penjana Vakum Gabungan

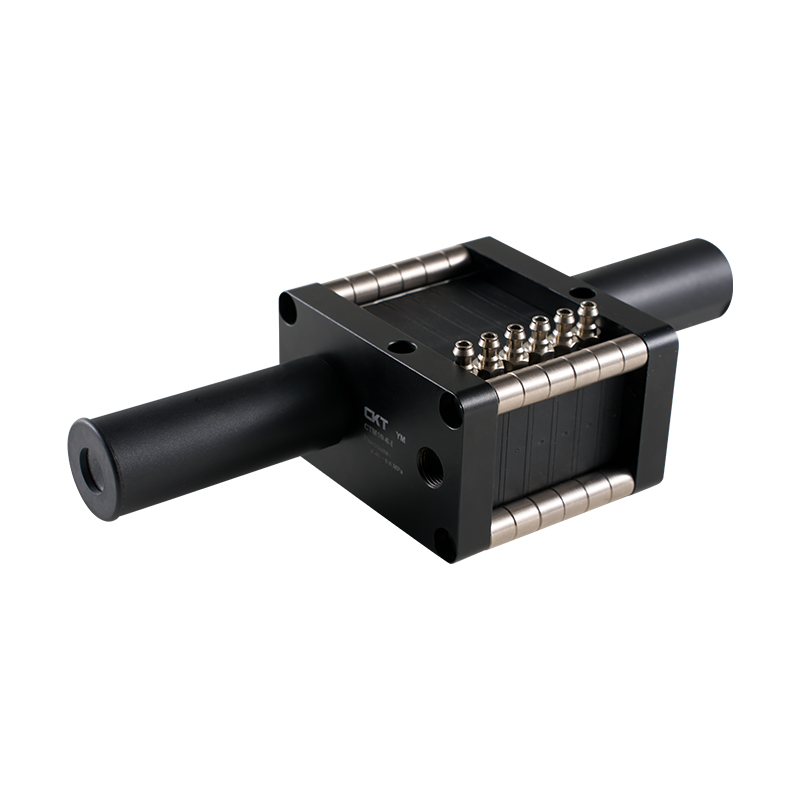

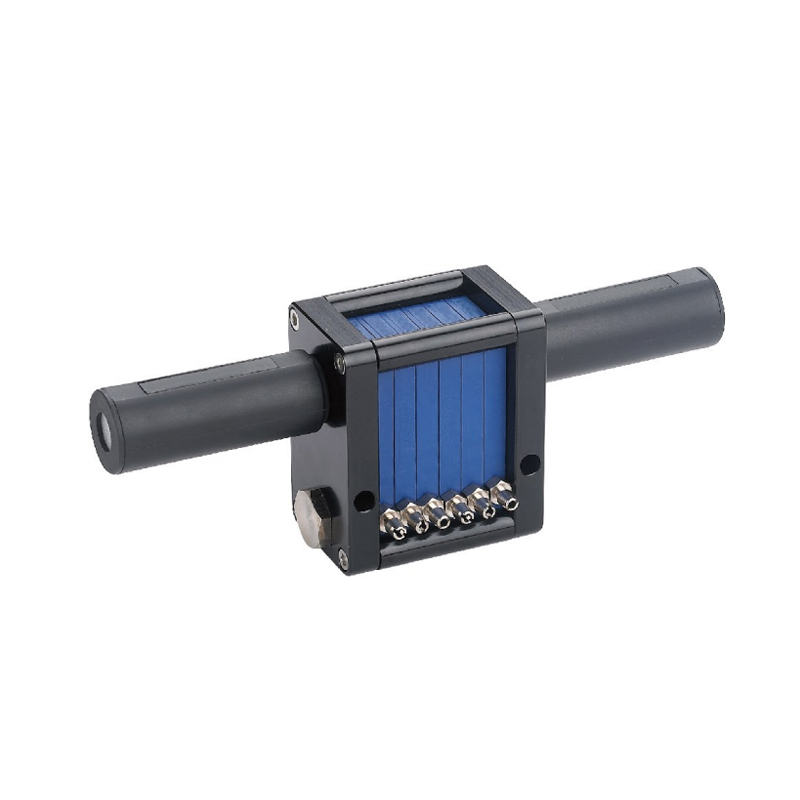

Penjana Vakum Bersepadu Siri CTM/CTX I

Penjana Vakum Bersepadu Siri CTM/CTX I ialah modul penjana vakum yang padat dan cekap direka untuk pengendalian automatik. Ia menjana tekanan negatif serta-merta melalui jet udara termampat, menggantikan pam vakum tradisional, dan sesuai untuk senario kekangan ruang dan denyutan tinggi.

Ciri-ciri utama

1. Teknologi jet entrainment

Tiada bahagian bergerak mekanikal, penjanaan vakum pneumatik tulen (nilai biasa -85kPa), jangka hayat dan bebas penyelenggaraan.

Saluran pengembangan berbilang peringkat mengurangkan penggunaan gas lebih daripada 40%, sesuai untuk sumber gas 0.1-1.5MPa.

2. Keupayaan tindak balas yang sangat pantas

Wujudkan/lepaskan vakum dalam milisaat, menyokong operasi frekuensi tinggi 300 kali/minit.

Operasi julat suhu yang luas (-20 ℃ ~ 80 ℃), tahan kepada habuk dan persekitaran kabus minyak.

3. Seni bina sedia untuk digunakan

Badan utama menyepadukan unit penapisan dan penyenyap, yang boleh disambungkan terus ke cawan sedutan atau hujung lengan robot.

Reka bentuk modular menyokong peraturan aliran frekuensi berubah-ubah dan serasi dengan kawalan PLC/IIoT.
4. Kebolehsuaian senario

Selesaikan had ruang pergelangan tangan robot dan wujudkan cengkaman vakum terbenam.
Reka bentuk bebas minyak memenuhi keperluan bersih makanan/farmaseutikal dan boleh mengendalikan komponen elektronik peringkat milimeter.

E-mel: manager@cktworld.com
Muat Turun
SEBELUM：Unit Vakum Siri ZK2/Penjana Vakum
SELEPAS：Tiada artikel seterusnya
  • Aliran vakum (L/min) tahap vakum yang berbeza (-kPa)
    Model Specifi
    -kation     		Bekalan
    tekanan
    (bar)     		Udara
    penggunaan
    (L/min)     		0 10 20 30 40 50 60 70 80 90 Maks.
    Tahap vakum
    (-kPa)
    CTM 05×1 4.5 12 25 15 12.5 11 10 7.5 5.5 2 0.6 - 85
    10×1 4.5 28 32 28 24 22 18 15 11 5 1.35 - 85
    CTX 05×1 4.5 18 23 14 10 9 7.5 6 4 2.8 1.5 0.44 92
    10×1 4.5 31 32 21 18 16 14 11 9.5 5.5 2.5 1.1 92

    Masa pemindahan (s/L) untuk mencapai tahap yang berbeza (-kPa)
    Model Specifi
    -kation     		Bekalan
    tekanan
    (bar)     		Udara
    penggunaan
    (L/min)     		10 20 30 40 50 60 70 80 90 Maks.
    Tahap vakum
    (-kPa)
    CTM 05×1 4.5 12 0.2 0.59 1.1 1.58 2.4 3.52 5.3 10.3 - 85
    10×1 4.5 28 0.12 0.28 0.6 0.81 1.18 1.82 2.65 5.21 - 85
    CTX 05×1 4.5 18 0.21 0.81 1.52 2.35 3.48 4.85 6.57 10.5 19.3 92
    10×1 4.5 31 0.14 0.4 0.78 1.22 1.77 2.4 3.3 4.95 9.62 92

    Parameter Prestasi
    Model Spesifikasi Bekalan pressure
    (MPa)     		Maks.Vacuum Level
    (-kPa)     		Maks.vacuum flow
    (L/min)     		Udara consumption
    (L/min)     		Tahap bunyi bising
    (dB(A))     		Berat badan
    (g)     		Diameter hos yang disyorkan
    (mm)
    Udara supply
    (P)     		vakum
    (V)     		Port ekzos
    (E)
    CTM 05×2 0.45-0.6 85 25×2 29-41 55-60 67 6 6 3/8×1
    05×3 25×3 44-64 55-60 80 6 3/8×1
    05×4 25×4 61-85 55-60 247 8 3/8×1
    05x5 25x5 71-104 60-65 255 8 3/8×1
    05x6 25×6 89-125 60-65 281 8 3/8×1
    05×7 25×7 104-145 60-65 299 8 3/8×1
    05×8 25×8 120-168 60-65 317 10 3/8×1
    05×9 25×9 132-190 60-65 335 10 3/8×1
    05×10 25×10 148-211 60-65 353 10 3/8×1
    05×11 25×11 165-232 60-65 371 10 3/8×1
    05×12 25×12 180-252 60-65 389 10 3/8x2
    05×13 25×13 195-275 60-65 417 10 3/8x2
    05×14 25×14 208-293 60-65 435 10 3/8×2
    05×15 25×15 225-316 60-65 453 12 3/8x2
    05×16 25×16 241-335 60-65 471 12 3/8×2
    CTM 10×2 0.45-0.6 85 32x2 61-85 55-60 67 8 6 3/8×1
    10×3 32×3 91-125 60-65 80 8 3/8×1
    10x4 32×4 121-167 60-65 247 10 3/8×1
    10x5 32×5 151-212 60-65 255 10 3/8×1
    10x6 32×6 185-255 60-65 281 10 3/8×2
    10x7 32x7 211-295 60-65 299 10 3/8×2
    10×8 32×8 241-335 60-65 327 10 3/8×2
    10×9 32×9 271-376 60-65 345 12 3/8×2
    10×10 32×10 301-421 60-65 363 12 3/8×2
    10×11 23×11 332-463 60-63 381 12 3/8x2
    10×12 23×12 361-505 60-63 399 12 3/8×2
    CTX 05×2 0.45-0.6 93 23×2 43-49 55-60 67 6 6 3/8×1
    05x3 23x3 65-73 55-60 80 6 3/8×1
    05x4 23x4 85-96 60-63 247 8 3/8×1
    05×5 23×5 106-121 60-63 255 8 3/8×1
    05×6 23x6 130-144 60-63 281 8 3/8×1
    05×7 23x7 151-167 60-63 299 8 3/8×1
    05×8 23×8 173-193 60-63 317 10 3/8×1
    05×9 23x9 195-217 60-63 335 10 3/8×1
    05×10 23×10 215-241 60-63 353 10 3/8×1
    05×11 23×11 238-265 60-63 371 10 3/8×1
    05×12 23×12 260-289 60-63 389 10 3/8×2
    05×13 32×13 281-313 60-63 417 10 3/8×2
    05×14 32×14 346-335 63-65 435 10 3/8×2
    05×15 32×15 389-361 63-65 453 10 3/8×2
    05×16 32×16 346-385 63-65 471 10 3/8x2
    CTX 10x2 0.45-0.6 93 32×2 87-96 60-63 67 6 6 3/8×1
    10x3 32x3 130-145 63-65 80 6 3/8×1
    10x4 32x4 173-193 63-65 247 8 3/8×1
    10x5 32x5 215-241 63-65 255 8 3/8×1
    10x6 32x6 260-288 63-65 281 10 3/8×2
    10x7 32x7 303-337 63-65 299 10 3/8x2
    10x8 32x8 346-385 63-65 327 10 3/8×2
    10x9 32×9 389-433 63-65 345 12 3/8x2
    10×10 32×10 433-481 63-65 363 12 3/8×2
    10×11 32×11 476-529 63-65 381 12 3/8×2
    10×12 32×12 519-578 63-65 399 12 3/8x2
    * Tanda: Suhu kerja produk siri ini -20° hingga 80°, tekanan bekalan maksimum 7bar.

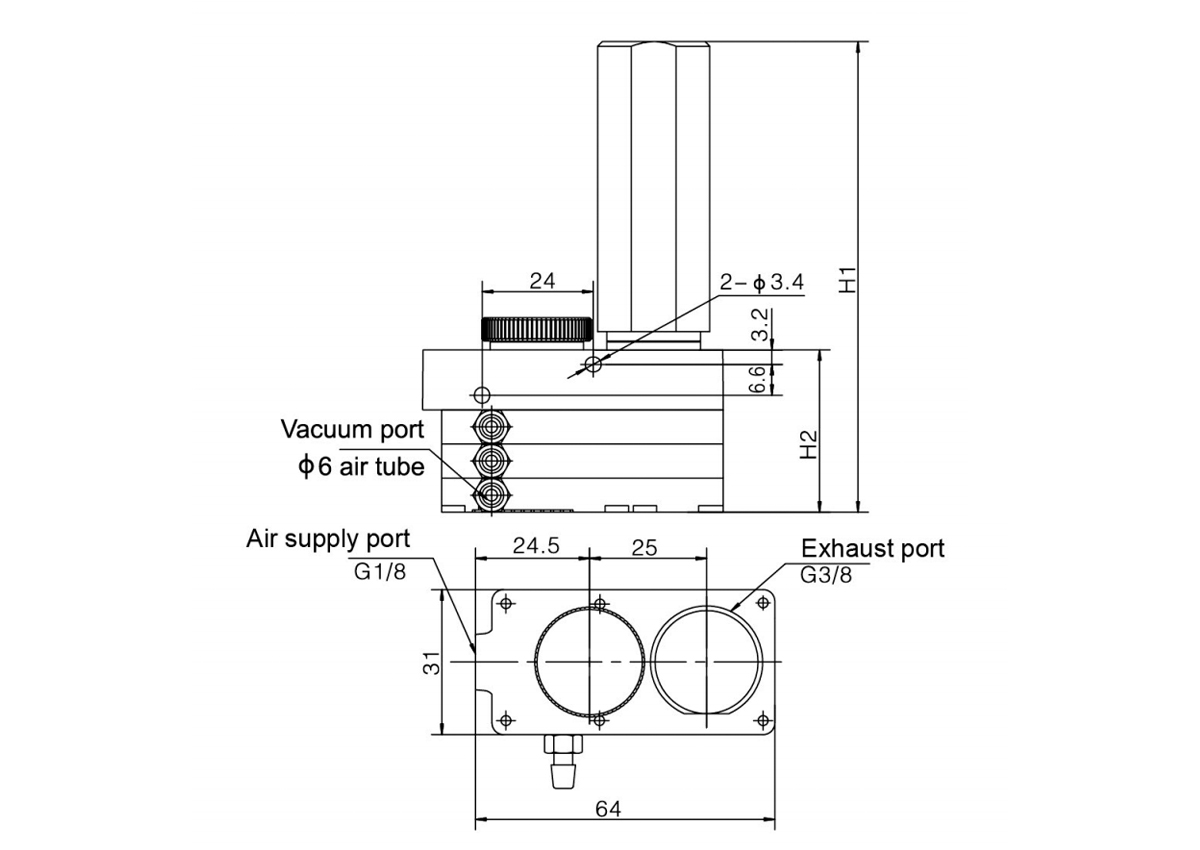

  • Model Spesifikasi H1 H2 Pelabuhan bekalan udara
    spesifikasi     		Port vakum
    spesifikasi     		Port ekzos
    spesifikasi
    CT M
    CT X     		5(10)×2 91.5 27.5 G1/8F M5 φ6 Penyenyap luaran
    5(10)×3 99 35 G1/8F M5 φ6 Penyenyap luaran

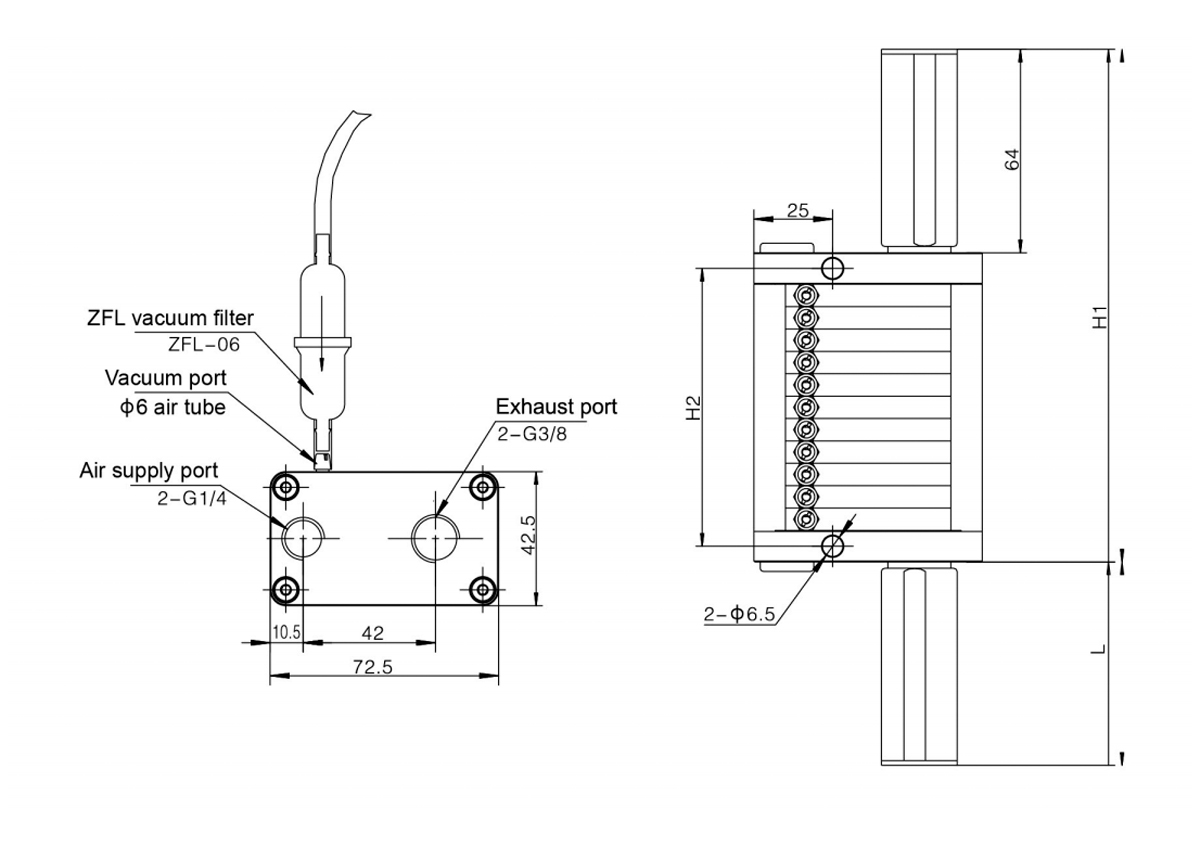

    Model Papak komposit 5 10 Pelabuhan bekalan udara specification Port vakum specification Port ekzos specification
    H1 H2 L H1 H2 L
    CTM
    CTX     		4 113 39 - 113 39 - G 1/4F M5 φ6
    Tiub udara     		Penyenyap luaran
    5 121 47 - 121 47 -
    6 128 54 - 128 54 64
    7 135 61 - 135 61 64
    8 142 68 - 142 68 64
    9 150 76 - 150 76 64
    10 157 83 - 157 83 64
    11 164 90 - 164 90 64
    12 172 98 64 172 98 64
    13 179 105 64 - - -
    14 186 112 64 - - -
    15 194 120 64 - - -
    16 201 127 64 - - -
